Вентиляция в бане: схема и устройство

Как правильно сделать в бане вентиляцию своими руками

Современные производители предлагают широкий ассортимент готовых комплектов для вентилирования помещений. Можно воспользоваться этими предложениями или изготовить систему самостоятельно. Есть три варианта организации воздухообмена:

Вариант
Описание
Естественный
Работает благодаря разнице давления внутри помещения и снаружи. Приточный канал располагается у пола, вытяжной- у потолка. Не требует какого-то специального оборудования, но может спровоцировать возникновение сквозняков

С такой системой важно тщательно загерметизировать и утеплить помещение.
Комбинированный
Для ускорения воздухообмена используют вентиляторы. Такие системы особенно хорошо показали себя в парилке

Для установки потребуется купить специальное оборудование и подключить его к источнику питания.
Механический
Высокопродуктивные системы, для управления используются датчики и контроллеры. Нуждаются в регулярном сервисном обслуживании и стоят дороже всех остальных.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен

Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции

Каркасные бани быстро возводятся и отличаются хорошим сохранением тепла

Важно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования. Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную. В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичная и каменная баня

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки. Для этой цели отделочный материал закрепляют на обрешетке и оставляют отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные щели, используются небольшие вентиляторы. Этот прием гарантирует отсутствие затхлости и сырости.

Вентиляционные каналы следует закладывать еще на стадии возведения стен

Важно! Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров

Основные принципы вентилирования парилки

Конкретная схема обустройства вентиляции обычно подбирается с учетом архитектурных особенностей самого строения, размеров, количества помещений и т. п. При этом необходимо строго соблюдать основные принципы обустройства вентиляционных систем для парилок в русских банях. При их нарушении могут возникнуть различные негативные явления, создающие серьезную угрозу для здоровья и жизни отдыхающих.

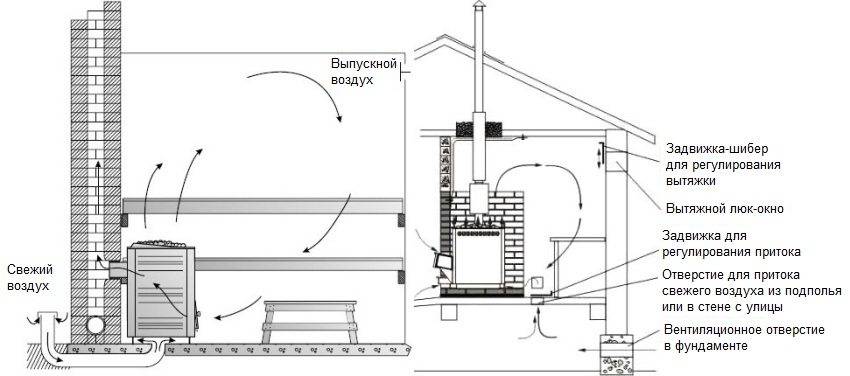

Схема поступления и удаления воздуха в парилке

Вводное отверстие для подачи свежего воздуха размещается чуть выше уровня пола. Чтобы поступающий воздух сразу прогревался, ввод располагают в непосредственной близи от печи.

Выводное отверстие для использованного воздуха располагают под потолком. Главное, чтобы ввод и вывод для воздуха были обустроены на противоположных стенах.

Размеры вводного и выводного отверстия нужны идентичные. Они подбираются в зависимости от габаритов внутреннего пространства парилки. Для 1 куб. м воздуха необходимо 24 см диаметра трубы. При необходимости допускается обустройство дополнительных воздухоотводов.

Вентиляция парилки обустраивается с таким расчетом, чтобы отработанный воздух полностью сменялся через каждые 3-4 часа. Этого требуют нормы санитарной и пожарной безопасности.

Вентиляционное отверстие в бане оборудуют задвижками, чтобы регулировать поток воздуха

Устройство вентиляции в парилке бани требует обязательного размещения системы задвижек. Можно для этого использовать специальные жалюзи. Это позволит регулировать объем вводимого и выводимого воздуха. В случае необходимости баню можно будет нагреть или охладить очень быстро и без особого труда.

Думать о том, как сделать вентиляцию в парилке бани, нужно уже при составлении проекта. Это позволит грамотно разместить все вентиляционные трубы, отверстия и т. п. во время строительства. Это позволит правильно оборудовать шахты, провести трубы и выполнить все другие работы. Обустраивать систему циркуляции воздуха после завершения строительных работ будет гораздо сложнее.

Перед строительством бани необходимо продумать расположение воздуховодов вентиляции в бане

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

  • время от времени слегка приоткрывать дверь в парилку;
  • сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
  • если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
  • сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

  • вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
  • приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
  • оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
  • сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.. Вытяжка естественной вентиляцииИсточник stroyfora.ru

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Планирование вентиляционной системы бани: тонкости и нюансы

Прежде чем приступить к выбору схемы вентиляции в бане и устройству её конструкции своими руками, нужно разобраться в тонкостях и нюансах проектирования.

При постройке любой бани – вентиляция бани и её принципиальная схема закладывается в процессе постройки. Вопрос «как сделать вентиляцию в бане» должен решаться ещё на стадии проектирования.

Вентиляционные каналы предбанника, моечной, парной, комнаты отдыха и проёмы для притока свежего воздуха и удаления смеси угарных газов с отработанными влажными и горячими воздушными массами должны быть проложены на соответствующих этапах строительства. Задвижки и решётки для регулирования размеров приточных и вытяжных отверстий и сечений вентиляционных воздуховодов устанавливаются уже на стадии финишной отделки помещений.

Планирование вентиляционной системы необходимо осуществить еще на стадии разработки дизайн-проекта банного помещения

В основном, функционирование вентиляции бани зависит от двух факторов:

  • размеры вентиляционных отверстий – как приточных, так и вытяжных – которые определяются объёмом помещения, будь то предбанник, моечная, парилка или комната отдыха;
  • взаиморасположение вентиляционных отверстий.

Размеры вентиляционных отверстий

Размеры вентиляционных отверстий зависят от объёма конкретного помещения: предбанника, парилки, моечной или комнаты отдыха. Очень важны как точный расчёт размера этих проёмов, так и обеспечение возможности его изменять. Для регулировки просветов в проёмах устанавливают дверцы-задвижки и решётки.

Вентиляционное отверстие с бегунком для регулирования объема притока свежего воздуха

Необходимо учесть, что при больших размерах вентиляционных окошек будет сложно нагреть помещение до правильной температуры. Возникнет либо опасность постоянного перерасхода топлива и электроэнергии, либо трудности с регулировкой сечения вентиляционных каналов, то есть, расстояния, на которое нужно будет своими руками открыть каждый проём.

Если же площадь вентиляционных отверстий недостаточна, температура, влажность воздуха и концентрация угарного газа в помещении могут подняться до критических величин.

Оптимальный размер вентиляционного проема высчитывается из расчёта 24 кв.см на 1 кубометр объема помещения

Взаиморасположение вентиляционных отверстий

Действие любой системы вентиляции основано на замещении масс нагретого воздуха, приходящих в движение под давлением воздуха, поступающего снаружи – более холодного и тяжёлого

Важно обеспечить возможность регулировать направление потока тепла, исходящего от печи, установленной в бане. Вентиляция в парной часто оснащается не одним приточным отверстием, а двумя именно по этой причине. Для локализации тепловых потоков достаточно с помощью задвижек создать в одном из них или в обоих просвет определённой ширины

Для локализации тепловых потоков достаточно с помощью задвижек создать в одном из них или в обоих просвет определённой ширины.

Схема размещения внутри парной вентиляционных отверстий для притока свежего и удаления загрязненного воздуха

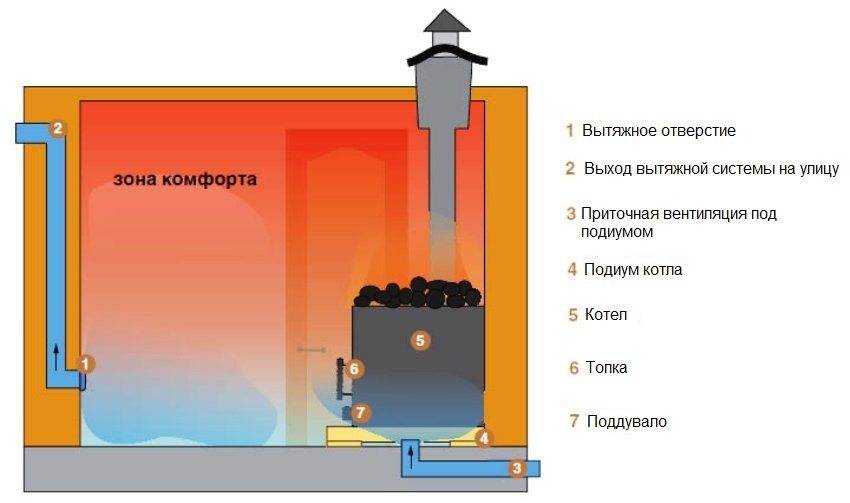

Схема басту

Принцип работы

Принцип работы схемы басту

Большое распространение получила басту. Прижилась система благодаря легкости монтажа и эффективному распределению тепла. Только вот монтировать ее лучше изначально, на стадии строительства. Приведенная выше схема и устройство циркуляции воздушных потоков кардинально отличается от описанных мною в этой статье раньше.

Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – собственно это и есть тяга. Выход разогретого воздуха находится строго по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу немного остывает и, опускаясь, попадает в вентиляцию.

Главным отличием служит примерно одинаковая температура воздуха по высоте помещения, тогда как в русской бане верхняя лавка горячее, а нижняя комфортнее.

Минусом здесь выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, более того, может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

Вентиляция в бане как сделать правильно своими руками

Вентиляция в бане как сделать правильно своими руками? Что бы ответить на этот вопрос, необходимо понимать, что это комплексное мероприятие, которое включает в себя:

  • Вентиляцию парилки
  • Вентиляция душевого помещения и туалета
  • Вентиляция комнаты отдыха
  • Вентиляция фасада при дополнительном утеплении

Вентиляция в бане

Рассмотрим более подробно все эти моменты.
Стандартная схема вентиляции любой бани включает отверстия или каналы, обеспечивающие приток свежего воздуха и вывод отработки в равном объеме с сечением от 24 мм2 на каждый кубометр помещения. Точная общая площадь приточных и вытяжных отверстий для естественного вентилирования и потребность в установке принудительных вентиляторов обосновывается расчетом.

Приведенные нормы актуальны при одновременном нахождении в парилке от 1 до 3 человек. В более просторных банях кратность воздухообмена корректируется с учетом потребности в свежем воздухе от 20 м3/час на каждого человека.

В частных саунах и банях контролировать этот показатель можно путем установки на отверстиях регулируемых заслонок или вводом в схему принудительных вентиляторов, с блоком управления, размещенным в сухих зонах за пределами парилки. При всех преимуществах автоматизированных систем (точность, возможность настройки разных режимов, включение в нужный момент), их установка обходится дороже.

Самостоятельный монтаж таких систем в частных банях (установка вентиляторов блока управления и датчиков) возможен, но их проектирование стоит доверить специалистам.

При ограниченном бюджете или планировании заложения простой системы вентиляции в парилке своими силами выбирается одна из следующих схем:

При обустройстве вентиляции в парилке категорически не рекомендуется размещать приточные и вытяжные отверстия на одном уровне или монтировать каналы для вывода отработки ниже окон или щелей, подающих свежий воздух (исключение делают лишь для систем с принудительными вентиляторами).

Сечение подающих и выходных каналов должны соответствовать друг к другу, отклонения от площади вытяжных каналов в меньшую сторону относят к грубым ошибкам. Максимальная эффективность распределения конвекционных потоков и естественного проветривания парилки достигается при небольшом увеличении диаметра вытяжных каналов.

К общим рекомендациям и требованиям технологии также относят:

Оптимальные результаты достигаются при заложении каналов нужного сечения на этапе строительстве бани, в кирпичных или каркасных стенах, с обязательной изоляцией участков примыкания пеной или утеплителем. Исключение делают лишь для бань из сруба, вентилируемых естественным путем через специально оставленные щели в стенах и через пол. Но при большой площади и интенсивной эксплуатации парилки такого проветривания может быть недостаточно.

Образуемые конвекционные потоки в любом случае не должны препятствовать работе печей. При размещении печи в другом, смежном помещении и обогреве парилки через топочные каналы приточные каналы рекомендуют располагать под настилом пола или размещают как можно ниже. С целью снижения рисков забивки приточных каналов мусором их отверстия закрываются решетками не только снаружи, но и внутри.

Отдельного внимания заслуживает вопрос организации вывода продуктов сгорания. В парилках с газовыми, мазутными или дровяными печами помимо стандартных вытяжных отверстий обязательно закладывается отдельный дымоход и открывающая наружу форточка. Это же окошко используется для залпового проветривания помещения или при необходимости разового увеличения объема поступающего свежего воздуха (например, при эксплуатации парной в интенсивном режиме или недостаточной сухости пара).

Вентиляция в парилке

Конструктивные особенности

В стандартный комплект банной принудительной вентиляции входят следующие основные элементы: вентилятор (вытяжной и приточный); вентиляционные трубы и короба; отдушины с заглушками;  соединительные и комплектующие элементы. Среди важных комплектующих деталей особо выделяются следующие:

  • повороты: предназначены для изменения направления вентиляционного канала;
  • переходники: необходимы при соединении элементов трассы разного размера;
  • развилки и тройники: устанавливаются при необходимости разделения поступающего воздушного потока на несколько помещений;
  • муфты: соединительные и удерживающие элементы;
  • фланцы и редукторы.

ПВХ элементы и соединители для вентиляции

Основу принудительной вентиляции составляют вентиляторы вытяжного типа, устанавливаемые на выходной продушине, или приточной разновидности, предназначенные для всасывания свежего воздуха снаружи и формирования воздушного потока. Наиболее часто используется приточная система, причем вентилятор может устанавливаться один для обслуживания всех помещений или несколько устройств отдельно в каждой комнате. В первом случае монтируется достаточно мощный механизм, как правило, с металлическими лопастями, а распределение потока далее идет по вентиляционным пластиковым каналам. В каждом помещении могут устанавливаться небольшие вентиляторы в пластиковом корпусе с пластмассовыми лопастями.

В бане для вытяжения используются пластиковые вентиляторы

Воздуховоды пластиковые для вентиляции бани рассматриваемого типа являются важной частью системы. По ним осуществляется распределение поступающего воздушного потока и направление его в нужную зону

Принцип вытяжения в бане с вентилятором

Другой вариант – установка вытяжного вентилятора не в выходной продушине, а непосредственно в наиболее застойной области. В этом случае он монтируется на конце вытяжного вентиляционного короба, по которому загрязненный воздух направляется наружу.

Пластмассовые короба и трубы выпускаются различной формы и размеров. По сечению они могут быть круглые и прямоугольные, а по конструкции – гладкие и гофрированные. Чаще всего входной мощный воздушный поток направляется в прямоугольные короба, а затем распределяется по круглым трубам.

Виды составных соединительных элементов вентиляционной системы

Воздуховоды имеют различные размеры, которые выбираются в зависимости от необходимой мощности системы и объема поступающего воздуха. Круглые трубы для бани имеют стандартный диаметр в диапазоне 56-160 мм. Среди прямоугольных коробов наибольшее распространение находят воздуховоды размером 6х12 и 6х20,5 см. Гофрированные элементы обычно имеют круглую форму, и диаметр такой трубы колеблется в пределах 15-55 см.

Пластиковые воздуховоды для вентияции бывают круглой и прямоугольной формы

Как сделать вентиляцию в парилке

Хорошую пароизоляцию можно сделать при помощи ресурсов в виде влагоизоляции, утеплительных ресурсов и подкровельной пароизоляции. Плёнка защищает утеплительный материал от водяного пара.

Необходимо хорошо изолировать потолок, ибо горячий воздух будет подниматься. Для этого нам нужны дощечки, приблизительно 7 см. Накрываем их фольгой или толстой картонкой, которую предварительно пропитываем олифой.

Далее, потолок нужно обмазать каолинитом и утеплить. Вместо каолинита, можно использовать пенополистироловые плиты.

Из опыта могу сказать, что пергамин и рубероид применяют не очень часто. При высоком нагревании они могут быть опасными для здоровья.

Грани заделываются специальным скотчем в виде фольги. Плиты укладываются с зазором в 20-25 мм. Это помогает уменьшить влагу.

Основные схемы устройства вентиляции в бане

Любая схема вентиляции бани разрабатывается с одной целью – поддержание температуры, влажности и свежести воздуха в парной. Помещения бани, а особенно парилка, подвергаются воздействию воды и пара, поэтому нуждаются в периодическом проветривании и просушке. Но проветривание и просушка будут неэффективны, если не организована в бане правильная вентиляция. Правильная и постоянная вентиляция парной бани значительно снижает последствия того, что древесина впитывает влагу.

Основная задача вентиляции бани – поддержание температуры, влажности и свежести воздуха в парной

Вентиляция пола в бане

Воздухообмену в банных помещениях способствует устройство вентилируемого пола.

Деревянный пол при постоянном контакте с водой теряет годность через 5 лет. Требования, необходимые для осуществления вентиляции через пол:

  • для создания потока сделать небольшие отдушины в фундаменте бани;
  • настилать пол, оставляя между досками щели до 1 см;
  • заложить приточные отверстия в параллельных стенах (не забывая защитить их решётками от грызунов);
  • чтобы печь работала дополнительной вытяжкой, укладывать чистовой пол выше уровня поддувала;
  • после использования бани оставлять двери открытыми до тех пор, пока пол в помещении не высохнет.

Схема обустройства вентиляционной системы в сауне

Вентиляция в предбаннике бани

Своими руками, при наличии фото и видео инструкций, вентиляцию в комнате отдыха бани и в предбаннике сделать проще всего, так как в них нет прямого контакта с водой. Используется естественный или комбинированный тип вентиляции, когда свежий воздух поступает по приточному каналу и выводится при помощи вентилятора через вытяжной канал парилки, тамбура или санузла. Также возможна установка проветривателей, для чего понадобится прямой вывод на улицу и подключение электропитания.

В предбаннике можно обустроить естественный или комбинированный тип вентиляции

Вентиляция в моечной бани

Для воздухообмена в моечной чаще делают систему принудительной вентиляции, которая приводится в действие электромотором. Воздушные потоки выводят в сторону тамбура. Приточный и вытяжной канал делают одного сечения, вход первого устанавливают выше уровня грунта (на 2 м), а вывод второго – выше кровли.

Вентиляция в парилке бани

Требования к микроклимату помещения парной особые. Оно должно быстро прогреваться, в нём должен поддерживаться оптимальный уровень влажности и отсутствовать сквозняки. Поэтому для парилки актуальны корректное положение и размеры приточных и вытяжных каналов, которые закладываются при строительстве. Для регулирования притока и оттока воздуха достаточно задвижек в отдушинах, но при большом объёме помещения могут понадобиться нагнетающий или вытяжной вентилятор.

Схема обустройства вентиляции в парной

Изложенные выше общие принципы проектирования вентиляции в бане, видео и фото, приложенные к инструкциям из сетевых или других ресурсов, должны помочь желающим построить баню своими руками довести это желание до конкретного воплощения.
