Как выбрать короба для вентиляции пластиковые

Классификация изделий

Основными разновидностями воздуховодов считаются круглые, квадратные, прямоугольные и гибкие. В первом случае изделия применяются для обустройства трасс системы вентиляции. Диаметр таких объектов варьируется в пределах 1−1,5 см. Прямоугольные воздуховоды пластиковые нередко используются в бытовых условиях. Их размещают под пространством подвесного потолка.

Пластиковые воздуховоды размеры здесь имеют стандартные — 60 на 120 и 60 на 204 мм. Гибкие отличаются как прямоугольным, так и круглым сечением. Всё зависит от целей, для которых могла понадобиться эта ее разновидность. Длина этих объектов не превышает 20 м.

Прямоугольные по форме пластиковые трубы для воздуховодов можно легко зафиксировать на потолке и стенах. Они для этого идеально подходят. Но круглое сечение приводит к тому, что пропускная способность увеличивается. Воздуховод плоский пластиковый называется ещё прямоугольным. Объясняется это высотой трубы, которая намного меньше ширины этих объектов. Чтобы собрать такой воздуховод, потребуются особые элементы. Длина канала составляет 35 см, как минимум, и доходит до 2,5 м.

Гибкие трубы производятся посредством метода экструзии. Осуществляется их изготовление на автоматизированных устройствах. Вот почему стоимость готовых изделий невелика. Здесь можно выделить малую стойкость перед пониженными температурами. Если она опускается ниже показателя 10 градусов по Цельсию, труба приобретает ломкость. Аналогично реагирует пластик на термическое воздействие. Но здесь на помощь приходит система огнезащиты. Для производства гибких модификаций используется виниуретан. Осуществляется сварка полимера со стальной спиралью.

Повредить армированную трубу гибкого типа достаточно сложно. Она обеспечивает хороший уровень шумоизоляции. Свое название она полностью оправдывает, так как обладает большой податливость. В отдельных случаях ее можно даже завязывать узел, вследствие чего она не потеряет своих функций. Круглые, другими словами, цилиндрические, трубы можно обнаружить на производственных объектах, также в жилых помещениях. Они значительно лучше пропускают потоки воздуха, по сравнению с прямоугольными моделями, хоть и имеют не совсем комфортную в работе форму для установки

4 Риски неграмотного расчета и монтажа

Размеры вентиляционных коробов должны грамотно соотноситься с требованиями продува помещения. Если система не будет иметь достаточной пропускной способности, это чревато скоплением в жилище вредных веществ. Переделывать же устройство, подгонять под необходимые параметры гораздо сложнее, чем установить его изначально.

Неправильный подбор, установка и эксплуатация вытяжной системы могут привести к проявлению и других негативных эффектов:

  • Повышение нагрузки на рабочие элементы вытяжки. Это ведет к поломкам, снижает срок эксплуатации.
  • Растет риск возгораний и коротких замыканий. Увеличивается также потребление электричества.
  • Побочным результатом увеличения уровня сопротивления в самом канале становится усиление шума при работе устройства. Главное же — снижается воздухооборот.
  • Рост внутреннего давления в системе порождает усиленную работу ее элементов. Происходит разбалтывание канала. Это требует постоянного отслеживания надежности крепления и возобновляемой герметизации стыков и выходов.

Надежная вентиляция позволяет создать в помещении здоровую, комфортную атмосферу. Если размеры пластикового вент короба подобраны правильно, а монтаж произведен на совесть, дома будет легко дышать. А чтобы спрятать устройство, его можно разместить в специальной нише, устроенной с помощью перепада потолка, или под подвесной конструкцией.

Основные параметры существующих систем

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Правила выбора сечения воздуховода

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха. Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства. Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха, увеличению силы трения и, как следствие, к следующим отрицательным эффектам:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам. Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Виды форм и типовые размеры

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади. Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения, а также разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком. Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметра от 200 мм и прямоугольной размера от 220 х 90 мм. Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобрести все элементы, позволяющие построить воздуховод для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

  • Круглого сечения.
  • Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

  • 100 мм;
  • 125 мм;
  • 150 мм;
  • 200 мм.
    И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

  • высота — 55 мм, 60 мм;
  • ширина — 110 мм, 122 мм, 204 мм;
  • длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
  • толщина стенки — 2-8 мм.
    Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

В чем преимущества пластиковых коробов для вентиляции?

Во-первых, короба вентиляционные пластиковые имеют не большой вес, что в свою очередь делают их легко транспортабельными. Также этот нюанс упрощает его монтаж и установку например в кухонной вытяжке. Также это облегчит задачу сделать своими руками пластиковую конструкцию.

Кроме этого, пластик не подается коррозии, и на нем не образовывается конденсат. Это продлевает срок эксплуатации изделия, а также уменьшает количество его ремонтов. Если вы решите купить пластиковый короб, это будет хорошим аргументом для вас, так как всегда хочется приобрести технику на длительное время.

Пластиковый короб для вытяжки обеспечивает тихую работу вентиляционной системы, так как не резонируют с воздухом. Этим он лучше металлических коробов.

Внутренняя поверхность пластика имеет минимальную шероховатость, что не дает образовываться пыли и саже, которые являются причиной ухудшения проходящего потока воздуха, а значит и снижения эффективности вытяжки.

Пластиковый короб для вентиляции экологично чистый. Он изготовляется из пластика хорошего качества , который не выделяет вредных веществ и запахов. Так что, монтаж своими руками будет экологично чистым.

Недостатками вентиляционного короба можно назвать относительно небольшие максимальные размеры пластиковых устройств для вентиляционной системы. Это обусловлено тем, пластиковый плоский короб для вентиляции либо систему пластиковых панелей изготовляют преимущественно для квартир, домов, дач и небольших промышленных объектов, где большой размер пластиковых коробов является существенным неудобством.

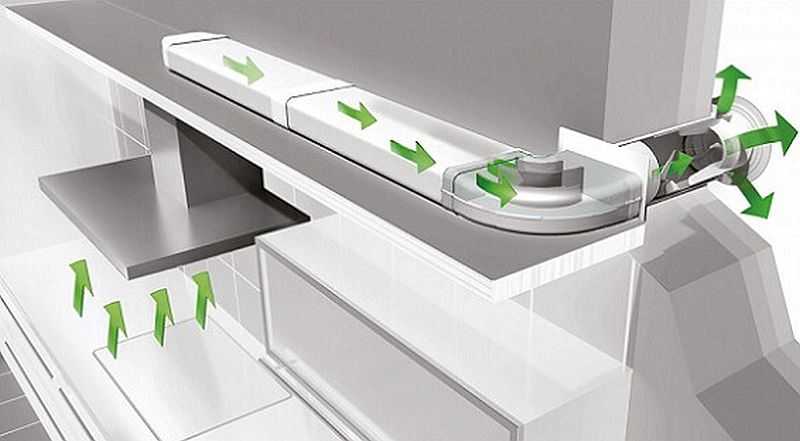

Схема пластиковой вентиляции на кухне

Вы можете подобрать короб для вентиляции под стиль своего помещения, чтобы все гармонировало и сочеталось. Они бывают круглые и прямоугольные .

Первые смотрятся более эстетично, в силу конструкции в них почти не случается завихрений, которые снижают эффективность конструкции. Прямоугольные же легче монтировать.

Вы можете купить плоские пластиковые элементы для вентиляционной системы небольших габаритов, для установки которых потребуется меньше места, к тому же их легче будет замаскировать.

Для помещений, в которых важно сохранить эстетическую красоту и целосность дизайна, есть разные варианты маскировки пластикового вентиляционного короба. Пластиковый вентиляционный короб размером 204×60

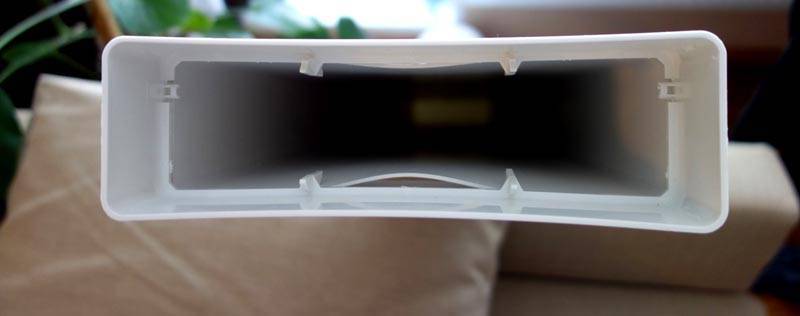

Пластиковый вентиляционный короб размером 204×60

Если вас не устраивает белый цвет, вы имеете возможность выбрать изделие с цветом «под дерево», а так же заказать короб для вентиляции любого желаемого вами цвета и стандартными размерами 204×60, оклеить обоями или клейкой лентой для идеального сочетания с вашим интерьером.

Недостатком является также чувствительность к высокой температуре, при которой пластик может начать плавиться. Поэтому данное изделие не совсем подходит для таких помещений как сауна, высокотемпературные цехи, так как система может слишком деформироваться.

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное – не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Причины засорения и порядок восстановления вентиляционного короба

Засорение канала может возникать по следующим причинам:

  • повышенная запылённость или влажность помещения;
  • неправильно подобранное сечение канала;
  • отсутствие притока свежего воздуха, в результате чего образуются застои;
  • несоответствие пропускной способности с расчётными значениями для данной системы;
  • неправильная сборка стыков, в результате которых нарушена гладкость внутренней поверхности каналов;
  • врезка дополнительного канала без проведения расчётов, нарушивших эффективность системы.

Для восстановления вентиляционного короба необходимо выполнить такие действия:

  • убедиться в рабочем состоянии вентиляционного оборудования;
  • проверить состояние шахты на наличие засоров, устранить их;
  • заменить фильтры, почистить сетки;
  • выполнить запуск системы и провести поиск негерметичных участков;
  • при наличии неустранимых повреждений канала выполнить замену целого участка или отремонтировать локально.

При установке короба над кухонным гарнитуром рекомендуются использовать материалы с высокой влагостойкостью, отличными эстетическими свойствами. Многие выбирают материалы сходные по внешней отделке с гарнитурой.

Основные правила установки: почему нужен специалист

Владелец помещения может самостоятельно монтировать вентиляционную систему, но он не всегда знает определенные нюансы, которые в состоянии учесть профильный специалист:

  • как минимизировать длину вентиляционного короба;
  • как правильно произвести крепление составных фасонных элементов и уменьшить их количество для преодоления дополнительного аэродинамического сопротивления;
  • как свести к минимальному количеству число 90-градусных поворотов, которые не только усиливают шум, но и становятся прибежищем жира и пыли;
  • учесть возможные факторы риска нагрева пластика от отопительной системы или непосредственно от самой плиты, чтобы не произошло деформации защитного устройства (обойти объект или обеспечить термоизоляцию);
  • правильно обустроить возвратный клапан, решетку, соединение каждого ответвления, если таковые имеются.

Если хозяин все-таки решит этим заниматься самостоятельно, то ему необходимы определенные технические знания для проведения соответствующих расчетов, и опыт работы в подобной области. Он должен учесть необходимость наличия естественной вентиляции и предусмотреть пути разрешения возможных проблем, снабдить наружное отверстие выхода воздуха защитой от птиц и грызунов, которые могут туда проникнуть.

Самым ответственным моментом в завершающей фазе монтажа вентиляционной системы является надежность крепления. Для этой цели существуют специальные приспособления. Это специфические хомуты, прокладочные вставки из пенопласта или пенополистирола, саморезы, держатели. Все это следует приобрести, просчитав заранее схему расположения, предельную нагрузку и материал стены.

Маловероятно, что человек, не работающий в данной сфере, сможет самостоятельно выполнить работу без негативных последствий.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

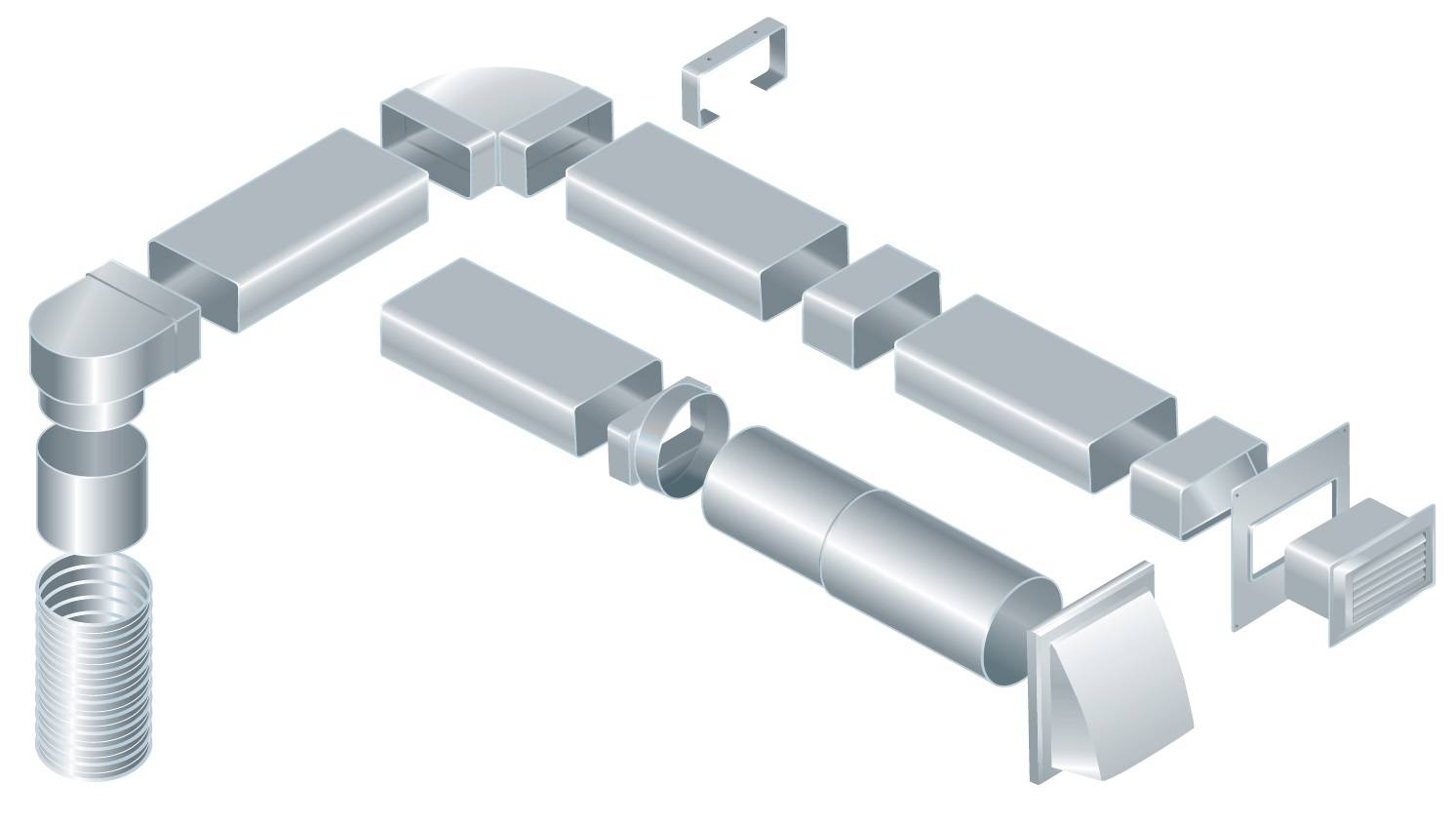

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

  • Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
  • Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
  • Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
  • Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

  • экологической безопасностью;
  • механической прочностью;
  • пластичностью;
  • устойчивостью к воздействию химически активных и органических веществ;
  • стойкостью к перепадам температур;
  • небольшим удельным весом;
  • влагостойкостью;
  • не подвержены коррозии;
  • просты в монтаже и обслуживании;
  • большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
  • широкой цветовой палитрой;
  • доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

  • низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
  • Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

  1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
  2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
  3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Обзор рынка: производители, цены, полезные советы

В следующей таблице приведены пластиковые воздуховоды для вентиляции по каталогам Вентс и ЭРА. Эти торговые марки предлагают широкий ассортимент комплектующих деталей для изготовления каналов с хорошими эксплуатационными характеристиками.

Наименование изделияБрендРазмеры канала (диаметр, ширина х высота) в ммЦена, руб.Особенности

Канал плоский

Vents110 х 55115-135Длина – 50 см.
ЭРА120 х 60120-138Длина – 50 см.

Соединительный элемент с клапаном

Vents110 х 5575-80Для удобства соединения с плоскими элементами, это изделие оснащено стопорным наплывом.
ЭРА120 х 6085-95Встроенный клапан гравитационного типа предотвращает перемещение воздуха в обратном направлении

Колено переходное (вертикальное)

Vents120 х 6090-95Обеспечивает плавный переход на 90 градусов.
ЭРА120 х 6096-105Применяют в системах приточной и вытяжной вентиляции.

Соединитель универсальный

Vents60 х 204212-225Предназначен для изменения угла трассы.
ЭРА120 х 60120-135Специальные выемки упрощают отрезание лишних частей.

Более тщательный анализ позволит выяснить примерное равенство ассортиментов пластиковых воздуховодов ЭРА и Вента. Однако точный вывод можно сделать только после определения размеров каналов и других технических требований к проекту.

За разумную стоимость пластиковые воздуховоды для вытяжки на кухни купить можно в период распродаж. Следует отметить, что эти изделия не портит длительное хранение, поэтому приобретение надо сделать в самый выгодный момент. Предполагается выполнение монтажных работ внутри помещения, поэтому соответствующее мероприятие не трудно запланировать на любое подходящее время.

При покупке надо убедиться в отсутствии деформаций, отслоений, других видимых дефектов

Изготовление короба своими руками

Можно самостоятельно создать качественную вентиляционную систему. Необязательно приобретать готовые решения, так как сделать короб из гипсокартона для трубы на кухне можно самостоятельно. Потребуется минимум инструментов и времени на проектирование, монтаж.

  1. Создаётся эскиз на основе проведённых измерений.
  2. Закупаются материалы.
  3. Выполняется разметка стен под крепление каркаса.
  4. Монтируется каркас.
  5. Внутри каркаса устанавливается сетка и обратный клапан.
  6. Устанавливается вытяжка.
  7. Выполняется обшивка каркаса гипсокартоном.
  8. Стыки заклеиваются герметиком.
  9. Выполняется наружная отделка.
  10. Тестируется качества сборки.

Изготовление короба своими руками

Основные характеристики вентиляционных коробов

Главный показатель, по которому подбирают вентиляционный короб: пропускная способность.

Вентиляционные короба характеризуются также:

  • формой сечения;
  • материалом;
  • диаметром сечения.

Размеры вентиляционных коробов высчитывают по специальным таблицам, учитывающим скорость движения воздуха по трубе и ее пропускную способность.

Форма


прямоугольные короба и дефлектор с круглым сечением По форме сечения короба могут быть:

  • круглыми;
  • квадратными или прямоугольными.

Короба с круглым сечением обладают несколькими преимуществами:

  • Гладкие внутренние стенки коробов с круглым сечением не создают препятствий для прохождения воздушного потока;
  • Их легко чистить, так как грязи негде задерживаться;
  • Создают небольшой шум;
  • Можно использовать вентиляторы меньшей мощности.

Главный недостаток круглых воздуховодов: их сложно спрятать в интерьере.

При равной пропускной способности площадь сечения круглого короба на 12% меньше, чем прямоугольного.

Самые крупные и мощные вентиляционные системы оборудуют прямоугольными коробами из стали.

Недостатки коробов с прямоугольным сечением:

  • Внутренние углы создают сопротивление воздуху;
  • Чтобы покрыть потери давления необходимо устанавливать более мощное и энергозатратное оборудование;
  • Больший аэродинамический гул.

Несмотря на недостатки, прямоугольное сечение пользуется популярностью и в коттеджном строительстве. Плоский вентиляционный короб легче спрятать за подвесным потолком.

Материал


пластиковые вентиляционные короба Вентиляционные короба выполняют из:

  • стали (нержавеющей или черной оцинкованной);
  • пластика.

Своими руками вентиляционный короб в гараже или сарае можно соорудить из других подручных материалов, например, досок или гипсокартона. Но конструкция должна получиться герметичной!

Пластиковые короба для вентиляции не деформируются со временем, не меняют цвет.

Другие плюсы пластмассовых вентиляционных коробов:

  • просто монтируются;
  • недороги;
  • устойчивы к коррозии;
  • при необходимости их можно дополнительно обрабатывать (например, вальцевать);
  • легко подобрать готовые фасонные части.

Вентиляционные короба производятся из пластика АБС различных размеров, с круглым и прямоугольным сечением.

Размеры сечения:

  • пластиковые: 11х5,5 см, 12х6 см, 20,4х6 см;
  • диаметр круглых: 10 см, 12,5 см, 15 см.

Стальные вентиляционные короба производятся из нержавеющего листа или черной оцинкованной стали. Вентиляционные короба из оцинковки устанавливаются в жилых и производственных зданиях. Производятся оцинкованные вентиляционные короба стандартных размеров, а также изготавливаются под заказ особо крупных диаметров. Фасонные части также выполняются под заказ.

Плюсы:

  • не ржавеют;
  • просто монтируются;
  • удобны в эксплуатации;
  • соответствуют санитарным нормам, так как на оцинкованной и нержавеющей поверхности не приживаются микроорганизмы;
  • любое оборудование можно монтировать прямо в сети.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
