Вентиляционный диффузор — назначение, применение, установка

Что представляет собой диффузор и как работает

Диффузор воздуха представляет собой устройство, обеспечивающее циркуляцию воздуха в помещении. Несмотря на такое сложное название, этот вентиляционный элемент имеет простую конструкцию и может быть установлен в доме самостоятельно. Большинство этих устройств имеют привлекательные формы и легко вписываются в любой интерьер дома. Причины установки диффузора в доме очень разные:

  • в комнате есть подвесные потолки, которые мешают вентиляции;
  • влажность в доме высокая;
  • Известно, что курение в закрытых помещениях, а также курение никотина отрицательно влияют на здоровье и т.д.

Вентиляционный диффузор проводит приток и отток воздуха в помещении с минимальными тепловыми потерями, что считается очень выгодным для пользователей.

Для эффективной вентиляции любого помещения необходимо, чтобы подаваемый воздух не расходился в одном потоке, а расходился в разных направлениях. Если воздух поступает в одном потоке, то в помещении становится много сквозняков, что негативно сказывается на людях со слабой иммунной системой. Кроме того, лишь небольшая часть помещения вентилируется в направлении струи. Чтобы избежать этого явления, необходимо распространить струю, заставив ее покрыть все помещение. Эта задача выполняется вентиляционными диффузорами. В зависимости от модели, они разбивают струю различными способами, основными из которых являются диффузия и вихрь.

Как работает диффузор

Этот эффект одинаково важен и для вытяжной вентиляции. Вентиляционное отверстие создает разрежение, но чем больше изменяется направление молекул воздуха по отношению к направлению воздуховода, тем меньше воздуха поступает в воздуховод. Благодаря этому основная масса воздуха поступает параллельно воздуховоду, т.е. образуется одна и та же струя.

щелевой настенный диффузор

Диффузоры вытяжного воздуха работают так же, как и агрегаты приточного воздуха, для вентиляции максимальной площади помещения. Диффузоры не допускают образования одной струи, так как вакуум на их выходе формируется в разных направлениях. Вихревые устройства также берут воздух по кругу, таким образом, исключается образование одной струи. Все это приводит к удалению воздуха из помещения. Кроме того, диффузор вытяжных вентиляционных систем также рассеивает приточный поток воздуха.

Диффузор на воздуховоде

Сопловые диффузоры предназначены для создания строго прямого потока воздуха. Они используются в тех случаях, когда необходимо подавать воздух на большое расстояние, но проложить воздуховод невозможно. В некоторой степени диффузоры могут также включать в себя различные решетки и жалюзи, которые защищают вентиляцию от попадания посторонних предметов и рассеивают приточный или вытяжной воздушный поток. Существуют также диффузоры, позволяющие изменять скорость подачи и удаления воздуха. Эта функция реализуется с помощью механического привода.

Диффузор на подвесном потолке

Диффузоры в кондиционировании

Назначение таких устройств — равномерное распределение воздушных потоков от кондиционера или вентилятора по воздуховодам в помещении.

Разница между диффузором и вентрешеткой

Разница между этими устройствами заключается только в их конструкции и интенсивности движения воздуха.

При расчете и проектировании оборудования для рассеивания воздушного потока учитывается циркуляция воздуха. Поэтому расположение лопастей и перегородок выполнено таким образом, чтобы воздушные потоки смешивались максимально эффективно и равномерно распределялись по всему помещению.

Диффузор, как и вентиляционные решетки, способствует большему притоку воздуха в воздуховоды из кондиционера, только он делает это медленнее и плавнее.

Какие бывают диффузоры для вентиляции

На рынке представлены тысячи диффузоров на любой вкус, казалось бы, можно выбрать любой понравившийся и установить его. Но все не так просто. Чтобы понять, на чем остановить свой выбор, рассмотрим виды диффузоров и их особенности.

По материалу корпуса

Диффузоры изготавливаются из металла, пластика, стекла или дерева. Рассмотрим каждый из этих видов.

Металлические. Самые дорогие и тяжелые по весу. При производстве металлических диффузоров используют сталь (в том числе и нержавеющую) или алюминий. Металл гарантирует повышенную прочность и долговечность рассеивателя, но есть одно “НО”: металлические диффузоры не рекомендуется использовать в системах кондиционирования. Дело в том, что из-за перепадов температур воздуха возникает конденсат, а влага, как известно, становится причиной коррозии. Металлические диффузоры редко используются в частном домостроении, чаще их можно встретить на заводах и фабриках.




Пластиковые. Пожалуй, самый распространенный вид диффузоров. Их популярность объясняется легкостью, относительной дешевизной и простотой монтажа. Они устойчивы к коррозии и гниению, поэтому пригодны почти для любых помещений. Пластик позволяет изготавливать рассеиватели любых форм, размеров и цветов. Оптимальный выбор для частных домов и квартир: в частном домостроении чаще всего используют пластиковые воздуховоды, и пластиковые диффузоры стыкуются с ними без каких-либо проблем.

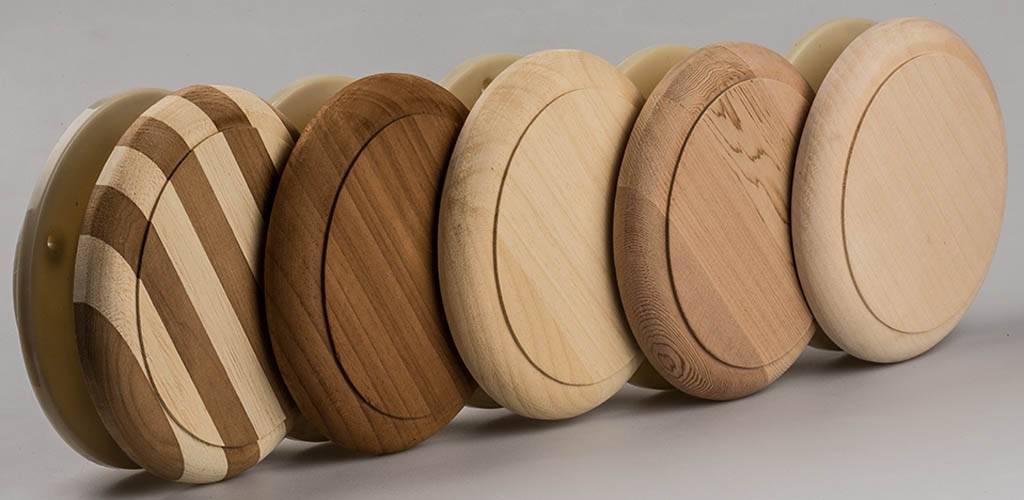

Деревянные и стеклянные. Из дерева и стекла изготавливают только наружную решетку. Такие варианты подойдут для более взыскательных клиентов: натуральное дерево отлично вписывается в интерьеры саун, бань, деревянных загородных домов, а стекло придется по нраву поклонникам современного стиля и всем тем, кому надоели стандартные пластиковые решения.

Если вы хотите, чтобы диффузор не выделялся на потолке или стенах деревянного дома или бани, выбирайте модели из дерева. На рынке можно найти десятки оттенков древесины.

По форме

Форма диффузора, а точнее его решетки, практически никак не влияет на эксплуатационные характеристики. Какую форму выбрать решают дизайнеры. Но все-таки лучше это делать в тандеме с инженером, ведь решетка должна быть не только красивой, но и достаточно производительной.

Чаще всего встречаются круглые диффузоры. Они гораздо более компактны по сравнению с квадратными: никаких широких рамок, каждая деталь функциональна. Если же в интерьере превалируют прямые линии и строгие углы, лучше отдать предпочтение квадратным или вытянутым прямоугольным решеткам.

По назначению

По своим функциям диффузоры делятся на приточные, вытяжные и приточно-вытяжные. Они используются на разных стадиях вентиляции: приточные в местах притока, вытяжные — там, где воздух выводится из помещения. Их главное отличие — направление ламелей и перегородок. Вытяжные диффузоры устроены таким образом, чтобы рассеивать потоки выводимого воздуха. Рассеянные струи воздуха создают вихрь, благодаря чему быстрее удаляются из помещения. Приточные диффузоры, наоборот, созданы, чтобы лучше “захватывать” воздух и с большей скоростью подавать его в помещение.

Если перепутать их местами и установить приточные на вытяжку и наоборот, то производительность системы вентиляции упадет, что особенно заметно в системах с большим потоком подаваемого воздуха (например, на производствах).

Также существуют универсальные диффузоры — приточно-вытяжные. Они способны осуществлять подачу воздуха в обоих направлениях. Как правило менее эффективны, чем приточный и вытяжной тип.

Рассеиватели могут предназначаться для установки в пол, стены и потолок. Потолочные модели встречаются чаще всего. Во-первых, когда воздух поступает сверху и перемешивается высоко под потолком, человек не испытывает никакого дискомфорта. Во-вторых, сделать разводку воздуховодов под потолком проще всего: воздуховоды легко скрываются натяжным и подвесным потолками или гипсокартоном.

Напольные диффузоры устанавливают в тех редких случаях, когда вентиляция организована через подвальное помещение. Настенные диффузоры подходят тогда, когда воздуховоды зашиты в стены или закрывают сквозное отверстие в стене (например, когда нужен дополнительный приток воздуха в помещениях с пластиковыми окнами).

1 Назначение устройства

Простейший из диффузоров — вентиляционная решётка, но основную задачу распределения воздуха по объёму помещения она выполняет плохо. Чтобы повысить эффективность рассеивания свежей поступающей струи, устройству придают специальную конструкцию, напоминающую аэродинамический диффузор.

То, для чего предназначен диффузор, укладывается в трёх строчках:

  • подача или отбор воздуха из аудиторий и залов;
  • формирование свежих струй необходимого давления и направления, а также регулирование объёма перемещаемых масс и совершенное прекращение их движения;
  • выполнение функций элемента декора — внешний вид прибора должен вписываться в дизайн любых присутственных мест.

В обычных квартирах воздухораспределитель вентиляционный практически не применяется, приточная схема проветривания устраивается редко: достаточно поступления свежей струи через окна, форточки и двери. А вытяжка имеет всего 2 или 3 точки воздухозабора — кухня, туалет и ванная комната, а потому достаточно обычных вентиляционных решёток.

Местами частого применения вытяжных диффузоров являются помещения коммерческого направления: спортзалы, салоны, банки, магазины и клиники. Здесь воздухораспределители задействуют в системах отопления, вентиляции и кондиционирования воздуха.

Конструктивные особенности

Потолочный диффузоры есть разных конструкций. Есть вихревые и щелевые. Эти виды могут быть выполнены из любого материала, для любого способа монтажа. Но, как договорились, говорим о потолочных моделях.

Потолочные диффузоры бывают разных конструкций

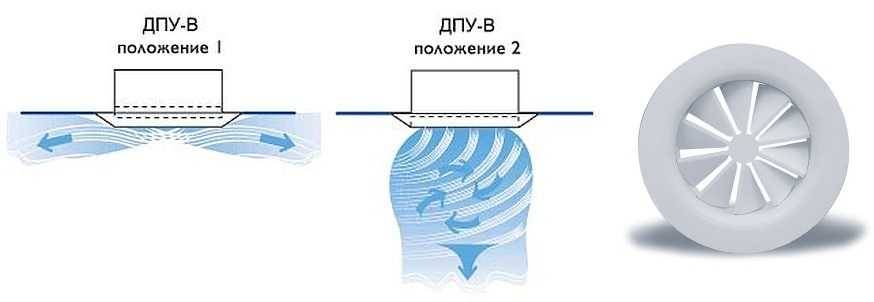

Вихревые

В них перегородки решетки расположены таким образом, чтобы создавать завихрения воздушных масс. Это в разы увеличивает скорость перемешивания воздуха, повышает производительность системы. Узнать их легко — по характерному радиальному расположению перемычек. Используется вихревой потолочный диффузор там, где необходима быстрая смена воздуха. Имеет смысл ставить их в ванных и туалетах — для быстрого восстановления нормальной атмосферы, хотя обычно применяются они в помещениях с большой площадью и высотой потолков.

Вихревой потолочный диффузор легко опознать по характерному расположению перегородок

Внутренняя часть вихревого потолочного диффузора выполнена обычно в виде цилиндра, а решетка может быть любой — круглой или квадратной, но отверстия в ней располагаются строго по окружности.

Вихревой потолочный диффузор для приточной вентиляции может иметь дополнительную крыльчатку, которая расположена за решеткой в корпусе. Крыльчатка может быть подвижной или неподвижной. Подвижная крыльчатка может быть управляемой — иметь несколько скоростей вращения.

Еще одна разновидность — с камерой статического давления. Она исключает слишком активное движение воздушных масс. В случае использования вентиляционных диффузоров с камерой статического давления, даже при большом расходе, в помещении не будет сквозняков.

Щелевые

Щелевой потолочный диффузор называется так из-за характерной формы отверстий — в виде щелей. Расположение щелей, форма и размеры перегородок специально разрабатываются и просчитываются. От их положения и направления зависит распределение воздушных потоков.

Применяются в помещениях с малой или средней производительностью системы вентиляции. Ставятся в жилых комнатах, технических помещениях с нормальными условиями эксплуатации (гардеробные, кладовые, встроенные шкафы).

Щелевые потолочные диффузоры и направление распространения воздуха

Имеют одну важную особенность — есть регулируемые щелевые диффузоры, которые могут менять направление подачи воздуха (по типу жалюзи на кондиционерах). Если говорить о типах, то могут быть с камерой статического давления или без нее.

Это тоже разновидность щелевого диффузора

По форме могут быть любыми — с круглой, прямоугольной или квадратно наружной решеткой. Есть длинные и узкие модели. Такой линейный щелевой потолочный диффузор мало бросаются в глаза. В помещениях определенного дизайна (лофт, модерн) они могут служить своеобразным украшением.

Регулируемые

Для создания комфортной атмосферы в любой ситуации и в любое время года есть регулируемые диффузоры. В их конструкцию добавлены раздвижные пластины, поворотом которых изменяется пропускная способность.

Одна из конструкций регулируемого круглого диффузора

Для регулируемых диффузоров есть специальное название — анемостаты. Регулируются они поворотом центральной части по часовой или против часовой стрелки. Все ламели в анемостатах закреплены подвижно, меняя свое положение они открывают/закрывают просвет для прохождения воздуха.

Еще один регулируемый потолочный диффузор с другим принципом регулировки

Есть также модели со встроенными датчиками присутствия и анализаторами состава воздуха. Они подключены к системе управления микроклиматом, которая в автоматическом режиме поддерживает заданные кондиции атмосферы. Но это — часть целой дорогостоящей системы.

Рейтинг и мини-обзоры лучших фенов с диффузорами

Среди множества предлагаемых производителями приборов нелегко выбрать фен, который будет мощным и одновременно с этим безопасным для здоровья волос. В представленном ниже рейтинге участвуют только те модели, которые согласно потребительским отзывам получили самые высокие баллы.

Фен Starwind SHS9817

Мощный фен Starwind SHS9817 способен высушить волосы средней длины всего за 7–10 минут. В комплекте с ним поставляются две насадки: диффузор и концентратор.

Прибор оснащён дополнительными функциями:

  • ионизация;
  • холодный обдув.

Такая модель отлично подойдёт для обладательниц тонких и хрупких волос, лишённых объёма у корней.

Philips BHD176/00

Среди достоинств представленной модели:

  • оптимальное распределение воздушного потока благодаря инновационной технологии ThermoProtect;
  • бережная сушка волос;
  • шесть режимов работы;
  • функция холодного потока воздуха;
  • две насадки, идущие в комплекте с феном (концентратор и диффузор).

DEWAL 03–111 Pro Style

Фен с максимальной мощностью 2000 Вт способен в течение десяти минут высушить волосы и придать им привлекательный вид. Диффузор в комплекте с феном идёт объёмный, созданный специально для создания пышных укладок.

Мощный мотор прибора выдерживает до восьми часов непрерывной работы, что делает его идеальным выбором для профессиональных парикмахеров. Корпус фена из прочного пластика ударопрочен и износостоек.

Представленная модель имеет защиту от перегрева Stop-heat, разработанную с учётом требований к профессиональным принадлежностям для стилистов.

Фен Remington TI2000

Великолепная модель для создания завитков и локонов на длинных волосах. Диффузор фена разработан при взаимодействии с опытными стилистами, благодаря чему его конструкция идеально подходит для профессиональной укладки, выполняемой в домашних условиях.

Оптимальное соотношение стоимости и предлагаемого качества делают эту модель лидером продаж 2017 года. Стильный внешний вид прибора порадует любительниц стиля хай-тек.

Фен Power Ion от GA.MA

Производитель GA.MA является лидером по изготовлению профессиональных приборов для укладки волос. Данная модель объединила в себе все фирменные черты продукции: стильный узнаваемый дизайн и высокую функциональность.

Особенности фена Power Ion от GA.MA:

  • три насадки для создания различных образов;
  • чрезвычайно гибкая настройка режима работы фена — мощность подачи воздушного потока и его температура разделены для оптимального выбора в каждом конкретном случае;
  • керамическое покрытие внутренних систем и деталей (благодаря этому струя воздуха при прохождении нагревается более равномерно);
  • функция ионизации для гладкости и оздоровления волос;
  • мощный износостойкий мотор с защитой от перегрева.

Кроме всего прочего, фен покрыт специальным нескользящим материалом, очень приятным на ощупь.

Фен модели GL4311 от Galaxy

Стильный и мощный фен оснащён функцией направленного потока холодного воздуха и насадкой-диффузором. Все кнопки размещены очень доступно, что делает процесс сушки и укладки волос простым и быстрым.

Несмотря на небольшую стоимость и всего одну насадку в комплекте, фен Galaxy GL 4311 участвует в рейтинге наравне с более дорогими и разнообразно оснащёнными моделями. Отличный фен для самостоятельной укладки волос имеет гибкую петельку для удобного размещения.

Фен Panasonic EH5573

Представленная модель имеет футуристичный внешний вид из-за серебристого корпуса и двух ионизаторов, напоминающих сопла космического корабля

Необычное решение привлекает внимание и радует своей функциональностью

Фен способен генерировать холодный воздушный поток и оснащён концентратором и диффузором. Пользователи отмечают, что волосы после укладки сияют и переливаются, как после завершения профессиональной процедуры в салоне красоты.

Фен Rowenta Infini PRO Sublime Shine CV8730D0

Представленную модель производитель оснастил мощным вентилятором и мотором переменного тока, что позволяет высушивать волосы в разы быстрее, чем обычными приборами. Фен не пересушивает пряди, лишая их влаги, а встроенный ионизатор способствует снятию статического электричества и придаёт естественный блеск.

Насадка-диффузор, которая поставляется в комплекте с прибором, сконструирована таким образом, чтобы придавать устойчивый прикорневой объём. Эргономичная форма рукоятки фена облегчает работу профессионального стилиста, снижая нагрузку на запястье.

Критерии выбора анемостата

Для того чтобы определиться с наиболее подходящей моделью, следует учитывать все возможные характеристики вентиляционных анемостатов. В зависимости от цели применения они  разделяются на несколько групп. Это могут быть вытяжные, приточные или универсальные устройства.

Первая группа – приспособления для вытяжки. Их функция заключается в быстром отводе воздуха из помещения. Эффективность данной модели обусловлена наличием особой крышки, запас хода которой составляет от 8 до 30 мм. Они выпускаются в различных размерах.

Приточная разновидность анемостатов отличается вогнутой формой фланца, за счет которой снижается коэффициент сопротивления. Преимущество такой конструкции в том, что воздух подается в помещение равномерно и плавно.

Особенность моделей – возможность монтажа на стену или потолок. В обоих случаях максимальная эффективность обеспечена. В воздуховоде установлен специальный рассекатель, который подает воздушные массы к фланцам.

Наряду с вытяжными и приточными большой популярностью пользуются и универсальные анемостаты. Особенности выбора подобных моделей обусловлены возможностью использовать прибор как для притока, так и для отвода воздуха.

Данный процесс осуществляется посредством работы сразу двух колпаков-рассекателей. Для вытяжки можно применять сразу два отверстия, в то время как для притока один из колпаков следует закрыть.

Настройка универсальных анемостатов проводится исключительно вручную. Автоматика в данном случае не применяется.

При выборе максимально подходящего варианта следует обращать внимание еще на некоторые критерии. Так, размеры входного отверстия могут отличаться в зависимости от модели. Это обязательно стоит учитывать в том случае, если пропускная способность устройства играет существенную роль

Это обязательно стоит учитывать в том случае, если пропускная способность устройства играет существенную роль.

Также стоит обратить внимание и на диаметр анемостата. Чем он больше, тем больший объем воздуха сможет пропустить. Кроме того, оголовок приспособления должен соответствовать размеру входной трубы вентсистемы

Кроме того, оголовок приспособления должен соответствовать размеру входной трубы вентсистемы.

Во время поиска нужного варианта рекомендуется учитывать и такие факторы, как:

  1. площадь и целевое предназначение комнаты;
  2. степень загрязненности воздуха.

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно. С остальными параметрами чуть сложнее, давайте разбираться.

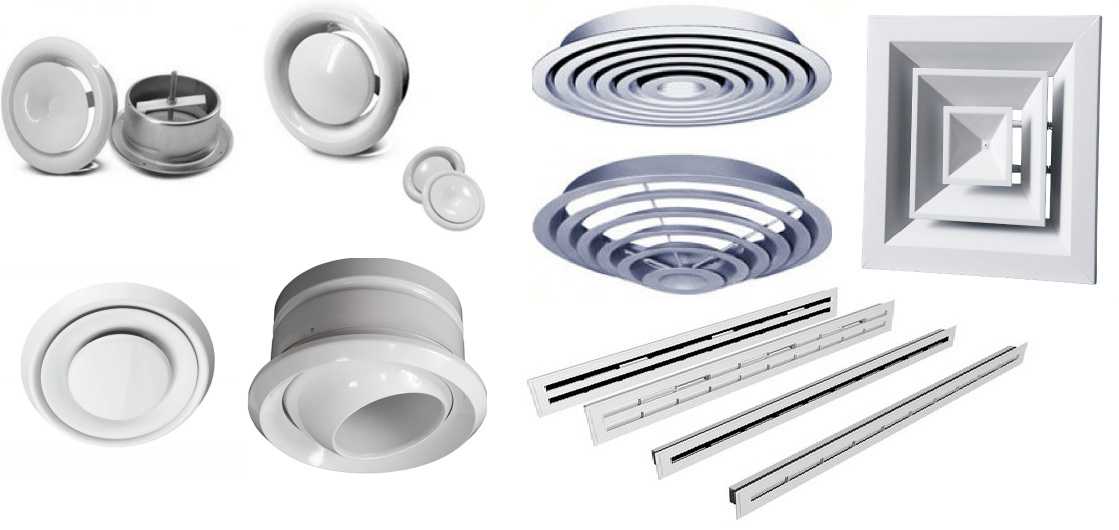

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

  • приточные;
  • вытяжные;
  • универсальные (приточно-вытяжные);
  • комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

Изготавливают диффузоры из:

  • пластмассы;
  • алюминия;
  • стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения диффузоры бывают:

  • потолочными;
  • настенными;
  • напольными.

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.

https://www.youtube.com/watch?v=U1nYKO83G-c?ecver=1

Потолочный диффузор: монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный

Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами

При совпадении формы и размера установить потолочный диффузор не проблема

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации —  Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

Виды адаптеров для вентиляционных потолочных диффузоров

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

Есть адаптеры:

  • Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
  • Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
  • С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на  мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

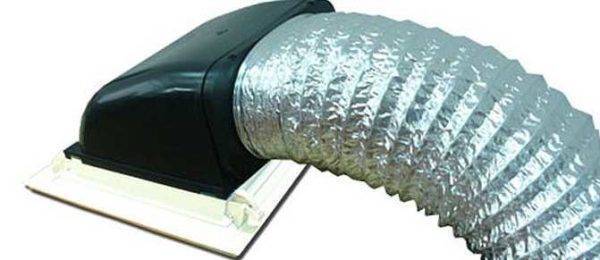

Один из способов установки адаптера для диффузора вентиляции

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.

Источник stroychik.ru
