Вытяжка для мангала в беседке из металла своими руками

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Каждый хозяин особо горд, когда своими усилиями создаёт и мангал, и вытяжку для него

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры. Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано. Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования

Он серьёзно развивает вытяжную мощь тяги. При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

Требования к конструкции

Выше говорилось о том, что стенки металла должны быть гладкими, чтобы на них не садилась сажа. Другими требованиями для качественной вытяжки из металла являются:

  • устойчивость к коррозии;
  • достаточная площадь воронки;
  • правильная толщина металла.

Идеальным металлом, который может стать основой такого зонта, является нержавеющая сталь. Она прекрасно переносит воздействие влаги, а также различных агрессивных веществ, которые могут попадать на поверхность вместе с дымом. В некоторых случаях для облегчения конструкции применяется оцинкованный металл, но срок его службы значительно ниже, чем у стали. Минимальная толщина металла должна составлять 2 мм. Только в этом случае можно быть уверенным в продолжительном сроке службы. Площадь широкой части вытяжки должна быть в два или более раза превышать площадь мангала, который под ней будет располагаться.

При использовании конструкции только в летнее время нет необходимости в установке дополнительных модулей. Если в планах есть приготовление блюд в холодное время года, тогда есть смысл подумать о дополнительных вентиляторах, которые бы ускорили выброс дыма. В некоторых случаях также требуется установка фильтров. Готовые металлические вытяжки есть в продаже, поэтому в некоторых случаях есть смысл купить таковые. При самостоятельном изготовлении мангала готовый проект может не подойти по размерам.

Совет! Рядом с дымовыводящими каналами не должна проходить электрическая проводка. Стоит расположить ее как можно дальше. Вследствие перегрева оплетки может произойти короткое замыкание и пожарю.

Разновидности

Существует несколько классификаций вытяжек.

Материал

По материалам можно привести следующую:

  • вытяжки из нержавеющей стали,
  • вытяжки из черной стали,
  • медные зонты,
  • оцинкованная медь и сталь.

Чаще встречаются комбинации этих материалов. Медь выглядит хорошо, дорого, стильно, но ей зачастую покрывают только верхний слой устройства.

Разные формы вытяжек из нержавейки

Способ крепления

Следующая классификация основывается на способе крепления зонта:

Островной фиксируется сверху, крепление ведет к потолку. Пристенный, соответственно, закрепляется на уровне установки зонта к ближайшей стенке.

Особенности функционирования устройств

Производители предлагают стационарные и переносные мангалы, притом разборные мобильные конструкции не оснащаются вытяжкой. Первая категория нередко реализуется в виде многофункционального барбекю-комплекса со встроенными механизмами для вывода продуктов сгорания, но при необходимости можно и своими руками установить вентилятор на мангал.

Конструкция выглядит как стандартный вытяжной зонт, притом купол (первое рабочее звено) может быть выполнен в форме срезанной пирамиды, эстетичной полусферы, габаритного параллелепипеда. Если составление дизайна беседки, летней кухни поручается профессионалу, можно встретить декорированные вытяжки, гармонично дополняющие интерьер и экстерьер.


Как выглядит вентилятор для мангала

Объем купола должен минимум на треть превосходить рабочий объем вытяжного оборудования, это условие неизменно для обеспечения своевременного сбора и вывода газов. Расчет оптимальной высоты трубы и производительности вентилятора должен основываться как на технических параметрах сооружения, так и на планируемой интенсивности эксплуатации мангала.

При проектировании вытяжной системы в зоне барбекю важно обеспечить связке оборудования следующие характеристики:

  • для создания оптимальной тяги дымоходу нужно придать сужение и изгиб. Промежуток между верхней линией трубы и поверхностью почвы должен составлять от 280 см. По мере увеличения высоты дымохода усиливается генерация тяги;
  • неотъемлемым атрибутом является жаростойкий искрогаситель, монтируемый на вершину трубы. Он выглядит как сито, сквозь него свободно перемещаются газы, при этом он препятствует случайному возгоранию сооружения из-за вырывающихся искр;
  • чтобы облегчить эксплуатацию мангала, стоит предусмотреть жироуловитель – это жесткая рама, оснащенная сменной емкостью. Последняя собирает вытекающий из продуктов сок, жир, ее легко почистить или заменить на новую в зависимости от особенностей исполнения и материала.

Советы по эксплуатации

Перед началом готовки лучше просто сжечь несколько дров или углей. Так вытяжка прогреется до нужно температуры, и внутри нее образуется достаточно давления, чтобы выводить впоследствии все продукты горения и жир.

Заглушку или жировую прослойку обязательно нужно мыть каждый раз после использования. В противном случае на сетку налипает жир, а на него – сажа. Из-за этого происходит засорение, которое негативно сказывается на тяге и давлении.

Швы и места крепления металлической конструкции лучше каждый год обрабатывать антикоррозийными составами. Тогда устройство долго прослужит.

Кирпичную вытяжку раз в 1-2 года следует снова покрывать 2 слоями огнестойкого лака.

Вытяжка для мангала в беседке

Этот атрибут пикников на свежем воздухе может быть переносным и стационарным. Переносным мангалам, очень простым конструкциям, вытяжные зонты не нужны. Владельцы могут легко поставить их где угодно, так, чтобы дым не шёл в сторону зоны отдыха, не мешал гостям. А вот стационарным мангалам вытяжка для дыма необходима, особенно, если они располагаются внутри беседки или на летней кухне.

Поэтому сосредоточимся на металлических вытяжных зонтах, которые могут быть в форме полусферы, параллелепипеда или срезанной пирамиды. Изготавливаются такие купола для мангалов чаще всего из нержавеющей листовой стали толщиной от 2 миллиметров. Заводские изделия покрываются защитным полимерным слоем, в домашних условиях металл можно просто покрасить, чтобы придать вытяжному зонту более привлекательный вид и продлить сроки службы.

Конструкция самого простого металлического вытяжного зонта не представляет собой ничего сложного:

  • Ровное прямоугольное основание;
  • Купол на нём;
  • Труба дымохода.

Размеры купола будут зависеть от того, насколько большой у вас мангал. Чтобы зонт выводил все продукты горения, сажу и искры, он должен быть процентов на 30 больше размеров мангала. И труба должна располагаться точно по центру, над очагом!

Приведём вам стандартные параметры вытяжного зонта:

  • Ширина дымосборника, купола — от 65 до 95 сантиметров;
  • Длина дымосборника от 85 до 155 сантиметров;
  • Высота трубы — не меньше 300 сантиметров, что обеспечит нормальную тягу в любую погоду;
  • Сечение трубы — не меньше 25 сантиметров, тоже для хорошей тяги.

Эти стандартные размеры дымособорника-зонта вы можете увеличить или уменьшить в зависимости от особенностей вашего мангала. А вот уменьшать высоту и диаметр трубы дымохода не советуем!

Изготовление металлического мангала связано со сварочными работами и гибкой стали, но в целом ничего сложного собой не представляет, домашний мастер вполне справится. Дополнить вытяжной зонты можно вентилятором, чтобы тяга появлялась сразу после розжига дров или угля, не дожидаясь пока дым нагреется и начнёт уходить в трубу естественным образом.

Не помешает также искрогаситель, который устанавливается сверху трубы под колпаком-дымником. Некоторые ставят внутрь колпака съёмный жироулавливатель, который придётся регулярно чистить. Впрочем, данный процесс знаком всем владельцам обычных кухонных вытяжек. Все эти дополнения увеличат стоимость вытяжного зонта, но сделают процесс приготовления еды более безопасным и удобным.

Какие существуют виды мангалов?

Упрощенные мангалы из металла своими руками имеют форму прямоугольного корпуса. Размеры и фото приборов представлены в этом обзоре. Внутрь емкости помещаются угли, которые и создают необходимый жар. Существует значительное количество изделий, отличающееся от стандартных моделей.

Существуют следующие типы мангалов:

Подобная модель отличается основательностью и более толстостенным материалом

переносные характеризуются компактностью. Они имеют меньший вес и их легко перевозить на автомобиле. Портативные изделия выполняются из тонкого метала, который быстро деформируется;

Переносная конструкция легко демонтируется

разборные модели популярны, благодаря быстрому приведению в компактный вид. Разборную конструкцию характеризует возможность быстрой разборки и сборки;

Разборная модель собирается без сварки

передвижные варианты являются конструкциями больших размеров, неразборной разновидности, оснащенные колесиками для более удобного передвижения по территории. Стильными деталями декора украшаются мангалы из металла своими руками. Размеры, фото этих конструкций отличаются разнообразием.

Передвижная модель может дополняться колесиками

Определенными свойствами обладает электрический агрегат, оборудованный функцией автоматического передвижения шампуров. В подобном устройстве продукты прожариваются равномерно. В полностью электрических моделях вместо углей применяются горячие спиральные элементы.

Электрическим может быть только вертел

Конструкции из металла обладают следующими преимуществами:

  • они без проблем переносятся, чистятся и разбираются;
  • железное устройство можно сварить своими силами;
  • металл отлично задерживает тепло, что позволяет равномерно и быстро прожаривать мясо.

Конструкция из железа может быть любой формы и цвета

Мангалы из железа применяются повсеместно, их можно найти в любых магазинах садового инвентаря. Но многие владельцы загородного жилья предпочитают сделать конструкцию самостоятельно. При отсутствии сварочной техники, стоит выбрать болты для фиксации деталей.

Барбекю или мангал?

Отличие барбекю от мангала незначительно в техническом плане, но довольно существенно в кулинарном отношении. Продукт, приготавливающийся на мангале, почти не подвергается воздействию дыма, в то время как в барбекю бортики конструкции задерживают дым внутри, в результате чего продукт слегка коптится.

При этом, задержавшийся горячий воздух оказывает на мясо термическое воздействие, создавая на нем аппетитную хрустящую корочку. Кроме того, продукт пропекается изнутри без значительной потери влаги. Из-за чего мясо, приготовленное таким способом, остается внутри сочным, но при этом нежным.

Это имеет и чисто практическое значение, поскольку не обязательно тщательно выбирать мясо для приготовления – оно в любом случае получится достаточно мягким. Кроме того, на барбекю можно поджарить не только его, но и любые другие мясные и колбасные изделия, которые часто лопаются при поджаривании на мангале, а также овощи и лепешки.

Расчёт вытяжки

Тепловая мощность жаровни.

Принято считать, что 1 кг шашлыка нужно 0,75-1 кг угля. На 1 человека нужно 400-700 грамм мяса. Удельная теплота сгорания древесного угля 7,5 кВт.

И получим для 6 гостей нужен мангал с тепловой мощностью: минимум 0,4*6*0,75*7,5 = 13,5 кВт максимум 0,7*6*1*7,5 = 31 кВт.

Обычно, большое количество мяса жарится на мангале в несколько заходов. Мы же для дальнейших расчётов будем использовать “круглое число” мощности в 15 кВт.

Площадь жаровни.

D=2*A*B/(A+B)

Где: A – ширина жаровни мангала, м; B – длина жаровни мангала, м.

D = 2*0.4*0.6/(0.4+0.6) = 0,48 м

Доля конвективных тепловыделений.

Qk=QT*KЯ*KK

Где: QT – тепловая мощность мангала или очага, кВт; KЯ – долевая часть явных тепловыделений от жаровни, принимается значение 250 Вт/кВт; KK – долевая часть конвективных тепловыделений по отношению к явным тепловыделениям жаровни, принимается значение 0,5.

Qk = 15*250*0,5 = 1875 Вт

Конвективный расход воздуха.

Lki=k*Qk1/3*(z+1,7*D)5/3*r

Где: k – коэффициент равным 5·10-3; Qk – вычисленная доля конвективных тепловыделений жаровни, Вт. z – расстояние от мангала до вытяжного зонта, м, не может быть меньше 0,75 м; D – площадь жаровни; r – поправочный коэффициент на условия размещения: между 3 стенками — 0,75, у стены — 0,8, свободно или остров — 1,1;

Рассчитаем для вытяжки с подходом к мангалу со всех сторон и минимальной высотой от мангала к зонту вытяжки.

Lki = 5·10-3*18751/3*(0,75+1,7*0,48)5/3*1,1 = 0,224 м3

Объёмный расход газов по продуктам сгорания.

Lri=1,51·10-7*QT

Lri = 1,51·10-7*15 = 2,26·10-6 м3

Расход газов вы вытяжке.

Lo=Lki+ Lri

Где: Lki – значение расхода воздуха из конвективного потока, восходящего над плитой, м3/с; Lri – данные по объёмному расходу продуктов горения природного газа в конфорках плиты, м3/с.

Lo = 224·10-3 + 2,26·10-6 = 0,224 м3/с

Расход в час.

(D)/L=Lo*3600*D

(D)/L = 0,224*3600*0,48 = 421,63 м3/ч

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи. Если самодельный мангал  без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато. Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала.  Инструменты и материалы.

Лист железа 3 мм.

Металлические уголки 20х20х3 мм.

Заклепки, шурупы, термостойкая краска.

Угловая шлифовальная машинка(болгарка) с дисками для резки металла.

Сварочный аппарат, электроды, маска.

Дрель с насадками для бетона.

Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см.

Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Как сделать вытяжку для мангала своими руками.

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки.

Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

Свариваем из металлических уголков 2 боковые стороны базы вытяжки:

Затем к ним привариваем уголки для задней поверхности базы мангала:

Собираем нижнюю часть купола вытяжного зонта для мангала:

Привариваем на нее уголки задней части купола мангала:

Собираем боковые части купола вытяжки для мангала:

Собираем трубу:

После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.

Размечаем металл для обшивки вытяжного зонта:

Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:

Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):

Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.

Размечаем и вырезаем металл для обшивки купола вытяжки:

Обшиваем трубу вытяжного зонта для мангала:

Окрашиваем вытяжку мангала термокраской.

Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).

Устанавливаем купол, закрепляя его заклепками на кромку базы.

Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Вытяжка для мангала: варианты конструкций

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

Труба может быть как готовая металлическая, так и кирпичная.

Кроме того, вместо П-образной базы, можно сделать угловую:

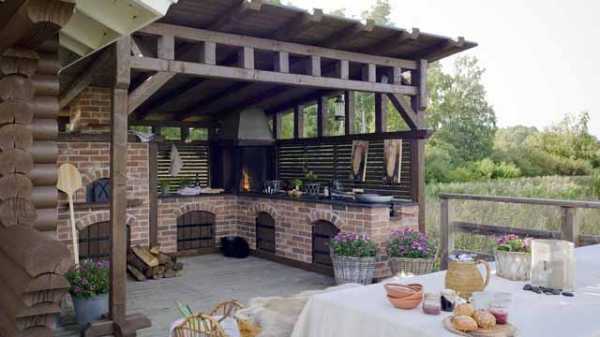

Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.

Кроме кирпича вытяжку часто оформляют диким камнем.

Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.

Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи

КАКОЕ ВАШЕ МНЕНИЕ?

  • вытяжки для кухни 60 см |
  • вытяжки кухонные 90 см |
  • кухонные вытяжки 50 см |
  • вытяжка эликор аметист |
  • вытяжка эликор вента |
  • эликор интегра |
  • elikor квадра |
  • elikor оникс |
  • эликор оптима |
  • эликор ротонда |
  • elikor эпсилон |
  • эликор аквамарин |
  • эликор бельведер |
  • другие |
  • вытяжки плоские |
  • вытяжки подвесные |
  • классические вытяжки |
  • купольные вытяжки |
  • вытяжка угловая |
  • угольные вытяжки |
  • вытяжка встраиваемая в шкаф |
  • как выбрать вытяжку на кухню |
  • лучшие кухонные вытяжки |
  • кухонные вытяжки отзывы |
  • угольный фильтр для вытяжки |
  • установка вытяжки |
  • короб для вытяжки |

Контакты

Официальное представительство Elikor Эликор в Москве

Единый тел. +7 495 268-02-32

Виды канальных вентиляторов для мангала

Модельный ряд современных производителей составляют три ключевые позиции – осевые, центробежные и крышные. Все они нуждаются в подробном рассмотрении.

Осевые

Здесь воздух проталкивается рабочим инструментом – крыльчаткой – непосредственно вдоль оси вращения. Такие версии привлекают своей компактностью, при внедрении в канал они не добавляют конструкции значительной толщины. При этом по сравнению с центробежными сериями они обладают меньшей производительностью. Удобство применения осевых вентиляторов объясняется относительной бесшумностью их работы.

Центробежные

Название этой группы обусловлено направлением движения газов: сначала они расходятся от центра, затем благодаря «улитке» переходят в одну сторону или выводятся непосредственно в окружающую среду. Последний сценарий характерен для тех случаев, когда вентилятор размещается в конце воздуховода.

Центробежный вентилятор для мангала

Подобная связка отличается высокой производительностью, но по сравнению с осевыми устройствами возникает беспокоящий уровень шума. Монтаж оборудования данного класса подразумевает наличие обширного свободного места.

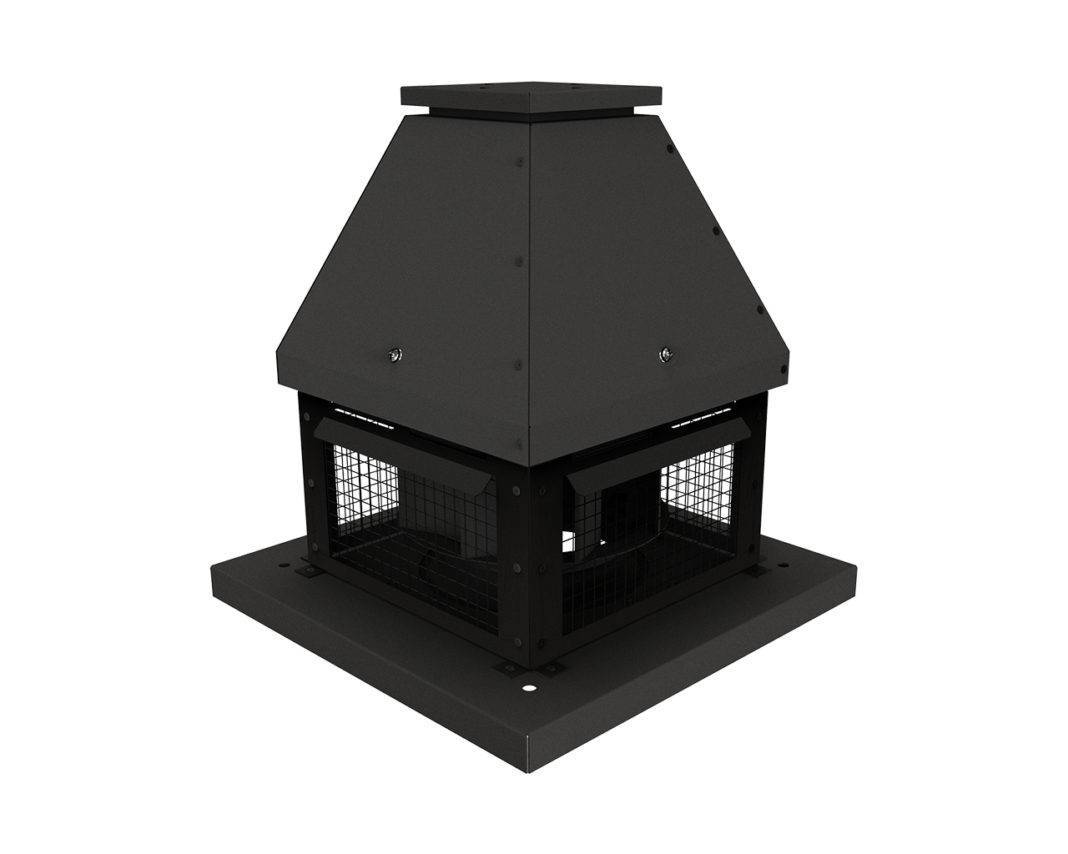

Крышные

В такой схеме сборки механизм внедряют в конечный сегмент вентиляционного канала, выводимого на крышу

Преимуществом решения считается возможность обеспечения максимальной удаленности источника шума, также важно, что крышные вентиляторы наиболее доступны для технического обслуживания. Связка оборудования в ходе эксплуатации испытывает меньшую тепловую нагрузку

Изготовление металлической вытяжки для мангала из глины

Данный вид вытяжек очень часто устанавливают в беседках с барбекю

Но обязательно стоит обратить внимание на то, что в таком случае материал крыши в месте стыковки с трубой должен обладать огнеупорными свойствами

Такую вытяжку принято делать в виде усеченного конуса или куполообразного навеса, в центре которого проделано отверстие, в которое уходит загрязненный воздух и копоть. На задней стенке дымохода лучше сделать маленький изгиб, который профессионалы называют зубом. Такая конструкция улучшить вывод дыма. Над дымоходом можно установить защитный козырек, чтобы в трубу не попадали никакие осадки.

Чаще всего самодельную вытяжку изготавливают из двухмиллиметровой стали в виде листов. Если данного материала под рукой не оказалось, то можно взять другой листовой металл. Хорошо подойдет медь.

Следует знать, что отверстие конструкции вытяжки должно плотно соединяться с трубой, чтобы не было никаких зазоров. Длина трубы вытяжки должна составлять хотя бы два метра. Трубы, изготовленные из асбестобетона, для такой конструкции не подойдут.

Для сооружения дымоотвода понадобиться:

  1. Болгарка.
  2. Метр.
  3. Молоток.
  4. Сварочный аппарат.
  5. Инструменты для клепальных работ.

При отсутствии опыта работы с металлом, лучше всего сделать самую простую форму вытяжки, в виде усеченной пирамиды. Во время установки вытяжки следует помнить, что она не должна контактировать с коммуникациями помещения, такими как газовая труба или электропроводка.

Особенности

Мангалы могут быть переносными и стационарными. Мобильный вариант – это несложная конструкция, которую можно собрать самостоятельно. Делать к такому устройству вытяжку не требуется.

Подобный агрегат рассчитан на приготовление блюд для большого количества человек. Топлива для его нормального функционирования необходимо заметно больше. Без хорошей вытяжки эффективно работать подобная конструкция не будет.

В подобных приспособлениях, на первый взгляд, нет ничего сложного. Однако есть нюансы, которые следует знать. Большой мангал должен иметь хорошую вентиляцию, которая позволяла бы выводить продукты горения. Такие устройства, в том числе и барбекю, нередко продаются с уже готовыми вытяжками.

Само устройство делается по принципу вытяжного зонта; представляет собой небольшой купол в форме полусферы, срезанной пирамиды или параллелепипеда. Нередко такие вытяжки декорируются и становятся составной частью общего интерьера. Смотрятся они естественно и органично.

Обязательное условие: площадь купола процентов на 30 должна превосходить площадь самого оборудования. Только в этом случае можно будет эффективно собирать и удалять продукты горения. Необходимым условием является также присутствие высокой трубы и вентилятора.

Не менее важные характеристики:

  • Дымоход обязательно имеет сужение и изгиб, что позволит генерировать хорошую тягу. Оптимальным считается расстояние между грунтом и верхней точкой трубы не менее 2,8 метра. Чем выше труба, тем лучше будет тяга.
  • На вершину трубы ставится жаростойкий искрогаситель. По конструкции он похож на сито, через которое свободно проходит дым.
  • Необходимо поставить жироуловитель в форме рамки со сменной емкостью. В ней скапливается вытекающий из горячего мяса жир. Такая емкость периодически меняется или чистится, в зависимости от конструкции.
  • Должен обязательно присутствовать дымосос – вентилятор, который создает дополнительный воздухообмен и увеличивает удаление дыма.

Все вышеперечисленные пункты по своему устройству несложные.

В специализированных магазинах продаются готовые «зонты» из металла, на которых есть канальный дымосборник. Их можно приладить к самодельному оборудованию.

Часто вытяжка в больших мангалах снабжается вентилятором, а также принудительной воздуходувкой, обеспечивающей дополнительную тягу. Само по себе устройство имеет стандартные параметры и не является чем-то сложным в техническом отношении. Если оборудование нестандартное, то его можно заказать в специализированной организации. Например, есть компании, которые изготавливают вытяжки даже со сложными поворотами трубы или открытой конструкцией.

Исполнение индивидуального заказа с дополнительными опциями может стоить достаточно дорого. Чтобы не тратить лишнего, можно сделать все необходимое самостоятельно.

Стандартные параметры четырехскатной вытяжки для мангала, работающего на дровах:

  • металл, который подходит для таких изделий, имеет толщину от 1 до 3 мм;
  • длина дымосборника 855–1550 мм;
  • ширина – 660–950 м;
  • труба высотой не менее 3 метров;
  • сечение трубы от 255 мм.

Размеры могут заметно варьироваться

Однако пропорции при этом важно сохранить неизменными

Металлический вариант своими руками

Конструкция из металла представляет собой вытяжной зонт, принцип действия которого крайне прост. Он собирает продукты горения и выводит их через трубу из помещения. Такой зонт должен быть очень гладким, поскольку любые шероховатости уменьшают его эффективность. Если вы предпочитаете металлический зонт, необходимо также снабдить его широким отверстием.

Для его изготовления понадобятся лист стали, уголки (из металла), заклепочник, заклепки, шурупы, аппарат для сварки, болгарка и дрель.

Теперь что касается того, как его сделать:

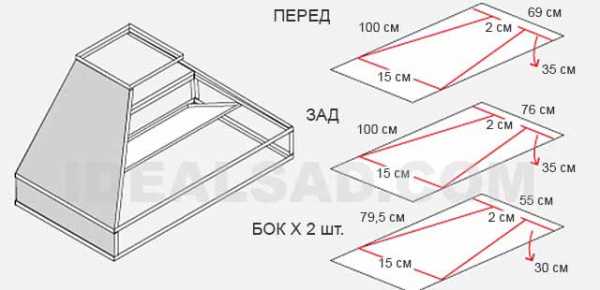

  1. Первым делом необходимо создать чертеж и нанести на него все размеры, по которым будет конструироваться вытяжка.
  2. Теперь изготавливаем каркас. Сначала из металлических уголков нарезаются заготовки необходимой длины. Поочередно свариваем нижнюю и верхнюю части каркаса, а потом соединяем их в одну конструкцию.
  3. Из уголков собирается каркас самой вытяжной трубы.
  4. Обработайте швы, оставшиеся после сварки. Их шлифуют при помощи диска, а сверху покрывают специальным лаком против коррозии металла.
  5. Приступим к обшивке готового каркаса. Раскраиваем металлические листы и делаем сгибы, предварительно уложив листы на верстак.
  6. Используем дрель и проделываем монтажные отверстия, чтобы надежно закрепить обшивку.
  7. Наконец, заклепочник поможет обшить каркас листами металла.
  8. Последний штрих – нанесение антикоррозийного покрытия, увеличивающего срок эксплуатации вашей конструкции.

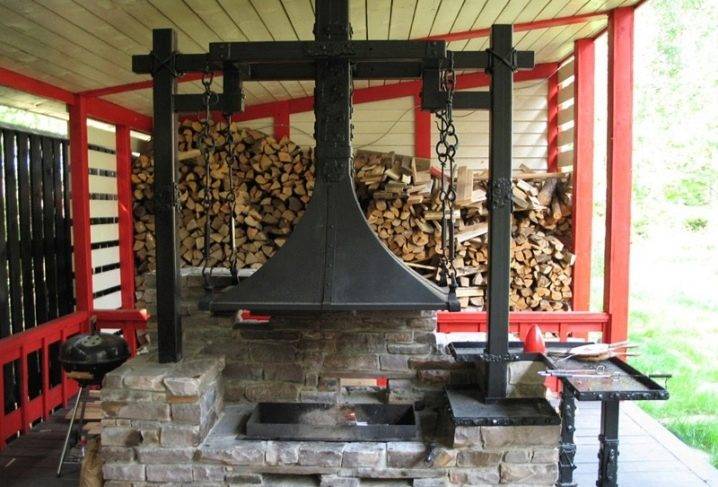

Многих интересует, как крепится такая вытяжка. Это можно сделать либо при помощи стоек, либо воспользоваться подвесами. Первые изготавливают из кирпича или из железа. Также можно добавить интересный железный элемент – массивные цепи, на которых будет крепиться вытяжка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
