Как подключить варочную панель к однофазной и трехфазной сети

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата.3Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт).4Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка.5Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — https://cable.ru, Кабель.РФ

Особенности подключения варочной панели

Перед тем как приступать к подключению варочной поверхности, учитывают место установки, способ монтажа, подбирают подходящую вилку.

Электропроводка

Первое, что принимают во внимание, — электропроводка. В идеале контур освещения и питания разделяют, после чего подсчитывают количество кухонных приборов и энергоемкость

Чем больше мощных электроагрегатов, тем больше питающих контуров понадобится.

Электрические панели и духовые шкафы потребляют много энергии — от 3,5 до 10 кВт. Потому правила безопасности предусматривают для них специальные розетки с отдельной линией электропитания от щитка. Если плиту и духовку устанавливают независимо, для каждого устройства делают свою розетку с отдельным подключением к распределительному щиту.

Место установки и вид монтажа

При выборе места для установки розетки следуют общему правилу: розетку и любое вспомогательное оборудование не размещают непосредственно за техникой. Выбирают удобное место либо рядом с устройством, либо чуть выше (на расстоянии примерно 10 см), либо над полом, на уровне ножек.

Рекомендуемое расстояние от пола — не более 90 см. При этом не допускается расположение подрозетника на одном уровне с электроприбором. Удобнее всего размещать его справа или слева от плиты или панели.

Вид монтажа

Монтаж розетки бывает скрытым и наружным. Его выбирают в соответствии с типом помещения и предпочтениями пользователя.

Это же правило учитывают при установке мебели. Подрозетники монтируют только на стены, но не на шкафы или тумбы. При необходимости установить розетку за шкафом в его задней стенке вырезают отверстие и устанавливают подрозетник в стену.

Если стены на кухне сделаны из бетона или кирпича, используют любой вид монтажа. Скрытая установка хороша с точки зрения безопасности и дизайна. Если штробить стены нет возможности, делают наружный монтаж с помощью кабель-каналов. При этом исключают контакт провода с любыми горючими материалами.

Цена подключения варочной панели

Перед тем как разбираться в вопросе, как подключить электрическую плиту к питающей сети, надо задуматься над тем, а стоит ли это делать самостоятельно. Специалист сделает это быстрее и качественнее, гарантируя долгосрочную эксплуатацию и высокую безопасность. В таблице мы представили примерную смету для выполнения монтажа варочной панели сторонней организацией.

Вид выполняемых работЕдиница изм.Стоимость услуги, руб.
Выпил отверстия в столешнице под варочную панель.Шт.600
Установка розетки.Шт.500
Демонтаж старой плиты.Шт.300
Монтаж варочной панели с выпилом отверстия в столешнице и установкой розетки.Шт.2300
Монтаж духового шкафа и варочной панели.Комплект3300
Монтаж панели на готовое отверстие в столешнице.Шт.1700
Монтаж только варочной панели на готовые коммуникации.Шт.1200

Монтаж варочной панели – услуга не из дешёвых

В выборе варочной панели и способе её установки важнейшее условие – безопасность. Именно поэтому лучше всего использовать для поиска техники только проверенных поставщиков. Не стоит гнаться за сиюминутной выгодой – она может привести к неожиданным и незапланированным тратам.

Предыдущая Бытовая техникаКак правильно выполнить подключение стиральной машины к водопроводу и канализации: обзор вариантов, практические советы Следующая Бытовая техникаКупить и сэкономить: советы по выбору встраиваемого духового газового шкафа

Технические характеристики, влияющие на подключение варочной панели к электросети

При выборе бытового прибора следует разобраться с некоторыми техническими характеристиками. Основным параметром здесь будет количество фаз в домашней сети. И если однофазный прибор подключить к трёхфазной сети получится, то обратный вариант (трёхфазное устройство к однофазной сети) не пройдёт.

Электрическое или газовое оборудование приобрести – вопрос более важный. Если дом или квартира газифицированы, то устройство, работающее на электричестве, будет неоправданной роскошью в плане затрат. Стоимость электроэнергии намного выше, а потребление такой плиты будет высоким. Разберёмся, как подключить электрическую варочную панель или устройство иного вида самостоятельно.

Внешний вид таких бытовых приборов не портит, а улучшает интерьер кухни

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Подключение индукционной плиты лучше всего поручить специалистам, так как вероятность допущения ошибок очень высокая

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Процесс подключения варочной панели полностью зависит от разновидности устройства

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

  1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
  2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
  3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
  4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
  5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
  6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов

Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности

Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Розетка для варочной панели. Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку!  По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать – описано ниже.

Однофазное подключение

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов  от 3.6 до 7 кВт  понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости – специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность  не выше 3.5 кВт  или в 32 Ампера для мощной варки  от 3.6 до 7 кВт . Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!!  Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль).  Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Трехфазная варочная панель

Еще при планировании покупки требуется определить тип электрического присоединения дома или квартиры, его проектную мощность.

Многие наверняка знакомы с характеристиками сетевой адаптации электроприборов, такими как 110 В, 220 В и 380 В.

В России для частного сектора многие годы применялось исключительно двухфазное 220-вольтное присоединение.

Трехфазное, или 380-вольтное, раньше использовалось лишь на предприятиях, но уже на протяжении 20 лет эта граница основательно размыта. Одна из причин — появление бытовых приборов, конструктивно предназначенных для питания 2 и даже 3 отдельными фазными линиями. Это сильно снижает нагрузку на проводку, расширяет эксплуатационные возможности.

Обладатели обычной двухфазной линии отнюдь не ограничены в выборе. Они могут приобретать панели с трехфазной схемой подключения и пользоваться ими, но тогда требования к домашней проводке и ее расчетной мощности возрастают в разы.

Для определения последовательности электромонтажных работ потребуется выяснить следующее:

  • тип проектного присоединения по техническим условиям в точке установки квартирного счетчика;
  • наличие отдельной линии от электрощита до розетки на кухне;
  • характеристики питающего кабеля, площадь сечения кабельных жил;
  • наличие заземляющей жилы;
  • наличие автоматического выключателя на линии питания электроплиты;
  • наличие розетки соответствующей конфигурации и нагрузочной мощности.

Подключение варочной панели к электросети в 3 провода выполняется только при соответствии предельной рабочей мощности. Эта характеристика — одна из главных, поэтому доводится до сведения покупателя уже с магазинного ценника.

Присоединенная мощность квартирной электросети составляет не менее 9 кВт. Следующим шагом проверяют пригодность проводки, питающей электроплиту. Как правило, это отдельная линия с солидным запасом мощности, особенно если вся нагрузка приходится на единственную фазную жилу 220-вольтного подключения.

Поперечное сечение проводников должно быть не менее 6 мм², включая заземляющую жилу. Трехфазная линия позволяет снизить требования по мощности. Площадь сечения каждой жилы будет достаточной при 4 мм². Если эти показатели неудовлетворительны, проводят отдельную линию от распределительного щита. Обязательно устанавливают при этом автоматический выключатель и даже УЗО (устройство защитного отключения).

Параметры этих элементов учитываются в диапазоне от 16 до 32 А по силе тока и 10 mA по реактивному срабатыванию (чувствительности на индукционный ток) УЗО. Силовой кабель подбирают по описанным выше принципам и рабочим параметрам.

Обустройство домашней сети заземлением — важное условие не только при подключении варочной поверхности. Если по какой-то причине линия «земли» отсутствует, ее оборудуют и подводят к розеткам

Особенно к тем, штепсельный разъем которых предусматривает заземляющую клемму.

Схемы подключения варочных панелей: выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

  • однофазная – 220 В;
  • трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

Схема подключение варочной поверхности с помощью клеммника

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

  • фаза – красный, коричневый;
  • ноль – синий, голубой;
  • земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

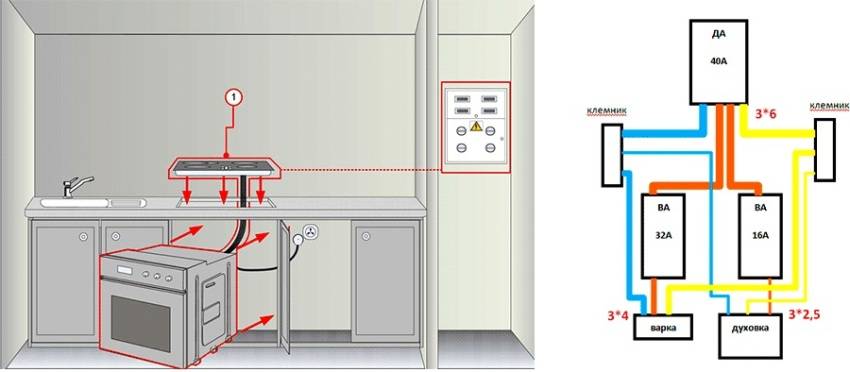

Схема подключения варочной плиты и духовки

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Розетка и вилка

Подключение варочной панели должно производится при помощи силовых розеток и вилок или клеммной коробки. Силовые розетки и вилки рассчитаны на токи больше 10 А, сделаны из специального пластика, могут иметь крышку.  Правило подбора простое: их номинальный ток должен быт не меньше тока автомата. То есть, для подключения электроприбора до 7,7 кВт к однофазной сети берем на 32 А, для трехфазной — на 16 А.

Как могут выглядеть розетки и вилки для варочной панели

Единого стандарта нет, так что форма и расположение штырей могут быть разными, важно чтобы было требуемое количество контактов и электрические характеристики соответствовали. Понятное дело: лучше доверять проверенным маркам, а не китайским изделиям

Можно соединить кабель от прибора и питающий в клеммной коробке. Такой способ называют еще безразъемным соединением, «напрямую» или «прямым».  Он более надежен, но чтобы отключить плиту придется идти к электрическому щитку и выключать рубильником на УЗО или автомате.

Клеммная коробка для трехфазной сети

Для трехфазного подключения лучше использовать коробку  Schneider Electric 102х100х37 IP44 40А (KLK-5S). Она недешевая, но надежная и выглядит прилично: можно не прятать. Ее же можно использовать и для сети 220 В — провод сечением 6 мм2  в клеммы станет а лишние фазы будут просто пустовать. Для соединения вставляются провода в имеющиеся на боку отверстия, а затягиваются они болтиками, шляпки которых видны на фото.

Как видите, вверху три пары контактов для подключения фаз (1,2,3). Внизу — для земли и нейтрали. С одной стороны заводится питающий кабель, с другой — от электроприбора.

При желании, можно сэкономить и купить простую колодку, но с контактами хорошего качества и отдельно монтажную коробку с крышкой.

Вариант попроще

Провода в таких клеммниках соединяются просто: из зачищенного конца медного провода формируются кольца (как на фото выше ), в которые вставляются небольшие винтики с надетыми на них пластинками. Провод вставляется в гнездо, контакт подтягивается отверткой.

Если провод многожильный, кольцо из него сделать проблематично. Тогда использовать можно наконечники (фото в начале статьи). Они обжимаются при помощи клещей (можно заменить пассатижами).

Это все основные моменты. Теперь самостоятельное подключение варочной панели не будет проблемой. Те же правила действуют и при подключении другой техники такой же мощности. Для менее мощных необходимо будет только взять меньшее сечение проводников и меньший номинал автоматов.

Как подключить варочную панель. Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

  • с тремя контактами;

    Подключение варочной панели к одной фазе

  • с четырьмя контактами.

Розетки и кабеля панелей

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

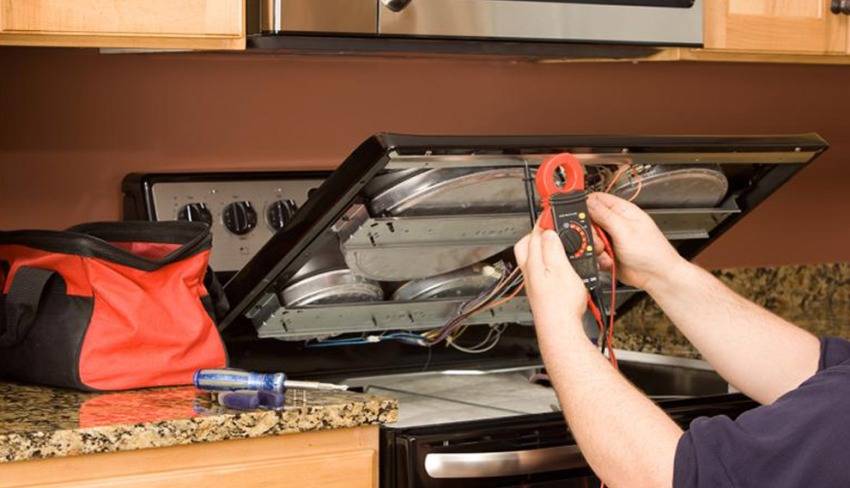

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Советы специалистов по подключению варочных панелей и духовых шкафов

Перед началом установки и подключения поверхности для варки рекомендуется ознакомиться с советами специалистов. Во время монтажа необходимо использовать специальный герметик, который наносится на все стыки

Очень важно, чтобы состав обладал хорошей устойчивостью к высоким температурам

От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок

Правильно выбранная розетка должна соответствовать мощности варочной поверхности. Только в этом случае эксплуатация устройства будет безопасной. Розетка под варочную панель также должна быть изготовлена из качественных материалов. Не рекомендуется приобретать самые дешевые варианты, так как они чаще всего реализуются с элементами брака.

Для подключения такого оборудования настоятельно рекомендуется провести отдельную силовую линию от щитка. Для того чтобы проверить, насколько правильно выполнено подсоединение техники, необходимо воспользоваться специальным прибором –мультиметром.

При желании можно выполнить подключение варочной панели и духового шкафа в одну розетку. Для этой цели используется специальный электроприбор, который имеет два входа под силовые вилки.

Чтобы проверить, насколько правильно выполнено подсоединение панели, необходимо воспользоваться специальным прибором –мультиметром

Не рекомендуется самостоятельно комбинировать устройства разных производителей. Это связано с тем, что новичок может допустить ошибку при выборе проводников. Для самостоятельного подключения лучше всего выбрать предметы техники, изготовленные одной компанией.

Схема электропитания индуктивной поверхности

Подключение линии в распределительном щитке

Однофазная сеть предполагает использование двухполюсного защитного устройства, трёхфазная — автомата с четырьмя полюсами. Показатель тока утечки обычно составляет 30–40 А, но для энергопотребителей мощностью выше 7,2 кВт — 25 А безопаснее.

Выходы кабеля в обмотке коричневого, чёрного и белого цвета — фазы, которые подходят к автомату снизу на болты с маркировками 1, 2, 3. Ноль в голубой изоляции закреплён на N. Жёлто-зелёный защитный проводник отводят к шине заземления.

Узел соединения проводки в подрозетнике

Силовая пара — разъёмное соединение. Розетка для индукционной плиты имеет обычно 3 штыря. Для подсоединения кабеля её необходимо разобрать, зачистить жилы ПВС кабеля от изоляции. Фаза и ноль фиксируется на боковых контактах, руководствуясь маркировкой. Если провод плиты имеет 4 или 5 выходов, одну или две пары соединяют опрессовкой под общий наконечник. Скручивать можно чёрный провод с коричневым, а серый с голубым. Приём не совсем безопасный, потому что провод заземления оказывается в два раза меньше толщины рабочих проводников, что противоречит нормам. Как вариант, лишние концы изолируются и отводятся. Электроприбор при этом может давать сбои управления, а поля обогрева будут включаться не все.

Вместо штепсельного соединения применяют блок с двумя рядами клемм — коннектор. Габариты монтажной коробки 100*100*50 мм. Пары винтов сверху вниз или слева направо фиксируют входящие и исходящие фазы, ноль и заземление. Недостаток таких устройств в том, что они не всегда выдерживают заданную мощность. Для трёхфазных соединений достаточно пружинного конвектора (пропуск тока до 24 А), для однофазных — необходим винтовой (36 А). Приоритетом использования обладает модель КлК–5С.

Жилы проводки объединяются с проводами потребителя при помощи гильз. Диаметр трубчатых изделий из электротехнической меди подбирается по сечению кабеля. Если толщина проводников на концах гильзы отличается, более тонкий уплотняют дополнительным проводом. Края гильзы зажимаются пресс клещами (пассатижи не подходят для данной задачи), обматывают изолентой или заплавляют термоусадочной трубкой. Соединённые линии аккуратно укладывают в подрозетник. Способ требует от исполнителя опыта и наличия специального инструмента.
