Подъёмные ворота для гаража: стоит или нет устанавливать?

Плюсы и минусы конструкции

Среди преимуществ поднимающихся ворот можно отметить следующие:

  • Отсутствие необходимости свободного пространства возле проема, потому что ворота при открывании поднимаются и фиксируются под потолочной поверхностью;
  • Воротное полотно надежно защищает от несанкционированного проникновения;
  • Ворота можно утеплять разнообразными материалами – пенопластом, пенополистиролом;
  • Возможность декорирования внешней стороны;
  • Можно оборудовать конструкцию электроприводом;
  • Подходит не только для одинарных, но и двойных гаражей.

Перечислив сильные стороны, можно перейти и к недостаткам:

  • При открывании ворот заметно уменьшается высота дверного проема;
  • Рекомендуется устанавливать поднимающиеся ворота только в прямоугольные проемы;
  • Нет возможности ремонтировать частично при необходимости. В случае неисправности придется проводить капитальный ремонт – замену;
  • Нагрузка, оказываемая на сооружение, должна быть четко ограниченной. Если давление будет превышать допустимое значение, тогда это сократит срок эксплуатации.

Специалисты отмечают, что заниматься изготовлением поднимающихся ворот своими руками дома гораздо труднее, чем распашных. В случае монтажа подъемной конструкции нельзя ошибаться при расчетах, замерах или сборке. Поэтому лучше не браться за дело самостоятельно без опыта и знаний, а доверить его специалистам.

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

  • дерево;
  • металл;
  • сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Как подойти к процессу выбора?

Ещё до проектирования гаражного въезда понадобится изучить, оценить и замерить:

  • высоту гаража на въезде и объём на предмет свободного пространства при стоянке автомобиля;
  • наличие свободного места перед воротами (сбоку, сверху);
  • ознакомиться с ГОСТ 31174-2003 («Технические условия ворот металлических»), со стандартом EN 12433-1:2000 (евразийские межгосударственные требования к расчётам ворот), с конструктивными особенностями и технологическими характеристиками гаражных ворот разных типов;
  • определиться с необходимостью дополнительного входа в виде калитки;
  • учесть общий стиль дизайна всех построек на участке;
  • выбрать способ управления, надёжную запорную систему, авторитетного производителя или решиться на установку ворот собственными усилиями.

Обязательно нужно уделить внимание:

  • материалу, из которого выполнено полотно;
  • наличию утепления, уплотнителей, качеству покрытия;
  • типу подъёмных механизмов;
  • устройству автоматики, если она используется; возможности блокировать её на случай неисправности;
  • качеству соединительных элементов (петель, кронштейнов);
  • надёжности фурнитуры (ручки, засовы) и замков;
  • специфике монтажных работ и наличию места для их выполнения;
  • дополнительным устройствам безопасности;
  • предлагаемому сервису.

В итоге: Если в процессе выбора доминируют следующие требования:

  • экономичность проекта — выбирайте распашные или роллетные ворота;
  • хорошая теплоизоляция — секционные;
  • ограничены в пространстве — откатные или подъёмные;
  • нужна надёжная защита от злоумышленников — подъёмно-гильотинные.

Ворота для гаражей — фото:

Подрезка ворот

Этот способ является самым простым и самым нежелательным. Реализовать его можно только в том случае, если общая высота ворот довольно большая и не планируется покупка габаритного автомобиля. Применяется способ подрезки ворот только тогда, когда необходимо понять уровень порога, чтобы вода не попадала внутрь. Для работы потребуется болгарка. Первым делом необходимо отделить листовой металл от рамы створок в нижней части. Нижняя перекладина полностью вырезается, но она понадобится позже. После этого необходимо определить, на какую высоту будет осуществлена подрезка ворот.

Чоклайном или нитью с краской отбивается линия, по которой требуется осуществить рез. Болгаркой срезается нижняя часть листового материала ворот по отмеченной линии. Это в принципе можно сделать на весу, но лучшим вариантом будет полный демонтаж створок и выполнение реза в горизонтальном положении. В этом случае меньше вероятность закусывания полотна и получения травм. После обрезки каждой створки, необходимо приварить нижнюю распорку на свое место. Далее ворота монтируются на свое место и выполняется заливка порога. Видео о трех вариантах подъема ворот есть ниже.

Как построить подъемно-секционные ворота своими руками

Любой процесс строительства начинается с того, что следует произвести разметку будущей территории для возведения. Если вы планируете приобрести готовый комплект подъемных секционных работ, то до того, как постараться поставить секционные ворота собственноручно, следует промерить характеристики проема двери, боковых простенков, притолоки и глубины пространства гаража.

Для того, чтобы сделать домашнюю конструкцию подъемно-секционных ворот можно применять такие параметры, как притолока в 0.4 метра, боковые ниши должны быть не менее 0.3 метров, а идеальные габариты секции для полотна ворот составляет0.35*2.5 метров. Стоит помнить о том, что после монтажа горизонтальных направляющих полезный гаражный потолок уменьшится до 2.2 метров, и есть шанс, что поэтому потребуется поменять расположение вещей в пространстве гаража, и прежде всего, непосредственно машины.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

  • аппарата для сварки;
  • болгарки;
  • шуруповерта;
  • молотка;
  • уровня;
  • рулетки;
  • карандаша;
  • дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

  1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
  2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
  3. Обработать подготовленный материал болгаркой.
  4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
  5. Приварить на торцы верхних углов ролики с кронштейнами.
  6. Прикрутить профильный лист к раме при помощи саморезов.
  7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
  8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
  9. Прикрепить пружины и урегулировать их функциональность.
  10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
  11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Способы запирания

Секционные гаражные ворота имеют три различных способа запирания:

  1. При помощи задвижки (пружинный засов). Этот способ подходит, если запираются они изнутри и есть еще один проход в гараж — в полотне ворот или где-то в стене. Обычно идет в базовой комплектации, другие запоры ставят по просьбе.
  2. При помощи встроенного замка. Чаще всего это замок ригельного типа с двумя ручками и отверстием для ключа. Ручки устанавливаются по центру полотна, чтобы потянув за них, можно было открыть/закрыть ворота. С внутренней стороны к ручке прикреплен трос, который при повороте тянет ригель.
    Два способа запирания секционных гаражных ворот
  3. Автоматические секционные гаражные ворота запираются при помощи автоблокировки привода, которая срабатывает, когда полотно опущено. Для аварийной разблокировки есть два способа:
    • изнутри можно снять блокировку, потянув за специальный трос;
    • для разблокировки снаружи в полотне проделывается отверстие под ключ, провернув ключ, вытаскивают цилиндр запора (все очень легко), к которому прикреплен разблокировочный трос.

Как вы поняли, первые два способа подходят если полотно поднимается вручную, третий — для автоматизированного варианта. К ригельному замку или автоблокировке всегда можно попросить установить задвижку — на случай длительного отсутствия.

Размеры для подъемно-поворотных ворот

Поворотно-подъемным воротам характерно утяжеление конструкции, нежели модели в целом, которые были рассмотрены раньше. Они отличаются не только большим весом, но и необходимостью в оснастке системы мощным электрическим приводом, а также высокопрочными шарнирами.

Обратите внимание, что подобные конструктивные элементы требуют лишнего пространства внутри помещения, а значит, планируется установка аналогичных ворот в своим гараже, если у вас есть место для размещения механизма. Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения

В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы. Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения

В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ. Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы

Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения. В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы

Установочные работы

После того, как владелец полностью изучит инструкцию установки роллетных ворот, он без особых трудностей установит их своими собственными руками. Перед началом работы необходимо проверить готовность портала для монтажа конструкции (как и для чего это делать, описывалось ранее). Планируя подключение электрического привода, стоит подумать и о проводке.

Крепление направляющих

Для установки креплений рулонных ворот нужно:

  1. Отметить, где будут находиться отверстия.
  2. Просверлить стенки для крепежа.
  3. С помощью сверла сделать отверстия для заглушек.

Монтаж роллет

Для монтажа роллетного полотна нужно установить столбы на фундаменте. Сильно углублять их не стоит, а лишь должным образом армировать. Сверху стойки соединяются благодаря перемычке или стальной балке. Над воротами делают крышу, чтобы была защита от осадков.

Установку начинают со сборки каркаса, в виде буквы П. Все работы стоит проводить на полу. Верхнюю часть каркаса оборудуют коробом с валом, а боковые – шинами. Готовые ворота прикрепляются к стенкам строения. После полотно необходимо намотать на вал.

Для повышения стойкости ко взлому владельцу стоит подумать о замке или профиле с ригелями, а также цилиндром.

Установка автоматики

Роллетные ворота могут оснащаться автоматикой, благодаря чему их открытие и закрытие происходит без активных действий со стороны человека.

Автоматика управляется при помощи пульта или благодаря клавишам. Если здание гаража небольшое, его можно открыть благодаря кардану.

Делать ли автоматический механизм привода открытия и закрытия ворот или нет – решение нужно принимать во время составления проекта.

Лучше всего отдать предпочтение мотору, который имеет крутящий момент с запасом.

Энергоэффективность секционных ворот – как сэкономить деньги?

Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.

Конструкция сэндвич-панелей и толщина полотна

Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.

Ворота панорамного типа

Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».

У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.

Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность  расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.

Структура секции ворот Alutech

Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.

Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра

В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука

Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом

Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.

секционные ворота

Защита от защемления пальцев

Сопоставление секционных ворот со строительными материалами разной толщины

Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.

Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже

Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.

Эффективная теплоизоляция, сравнимая с кирпичной стеной

Много ли электричества расходуется?

Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.

Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется

Ведущие производители подъёмных ворот для гаража

Цена, срок службы и удобство эксплуатации подъемных секционных ворот в гараж во многом зависят от места изготавливания. Наибольшим спросом пользуется продукция:

  • «Херман». Немецкий производитель предоставляет 10-летнюю гарантию на выпускаемое гаражное оборудование;
  • «Дорхан». Российская компания предлагает все виды дверных системы, а также необходимые для их изготовления комплектующие;
  • «Алютех». В каталоге белорусского производителя представлены алюминиевые профильные системы, а дверные конструкции других типов и оборудование для их автоматизации;
  • AN-Motors, изготавливаемые в Китае;
  • Faac, Nice, Came, Bremet, выпускаемые на территории Италии;
  • Meswac, изготавливаемые в Финляндии;
  • Novoferm от немецкого производителя;
  • «Технопроф», Rolclassic, «Эрин», предлагаемые российским производителями.

Длительный срок службы гарантирован производителем

Нюансы крепления и меры защиты

Суммируя вес всех элементов гаражной конструкции с калиткой, следует понимать, что результат получится внушительный. Поэтому следует позаботиться о беспрепятственном открытии ворот. Монтаж конструкции идет на шарниры, облегчить их движение способны подшипники.

Расположение петель также имеет значение. Внешнее крепление не отличается надежностью, гораздо практичней поставить петли изнутри. Если шарниры находятся снаружи, необходимо продумать дополнительные меры защиты, чтобы гаражные ворота не упали при попытке срезать петли.

Важным моментом обустройства калитки для гаража своими руками является подбор замков. По своим конструктивным особенностям и способу установки запорная система бывает:

  • встроенной (врезанной);
  • навесной;
  • накладной;
  • раздвижной.

Важно! Внимание заслуживает не только замок, но и способ крепления к гаражным воротам. По правилам безопасности, точки фиксации изнутри не должны быть видны снаружи

Актуальным вариантом считаются накладной или врезной защитный механизм. Поэтому, если ворота с калиткой оснащены навесным экземпляром, его лучше заменить усовершенствованной моделью.

Монтаж подъемных ворот своими руками

Для внедрения подъемных ворот в гараж потребуется подобрать походящий чертеж для изготовления самодельных створок и следовать инструкции. Первый этап – выбор подходящих материалов для создания конструкции.

Выбор материалов

Материалы выбираются в зависимости от целей, которые преследуются владельцем гаража, и используемого механизма. Понадобятся:

  • деревянные бруски;
  • металлические полосы;
  • уголки рамы;
  • уголки рельс;
  • кронштейн швеллерный;
  • пружина;
  • металлический прут;
  • полотно;
  • электропривод.

Размеры материалов будут зависеть от требуемых габаритов, они должны указываться на чертежах.

Используемое полотно делится на три вида:

  • дощатый щит с металлическим покрытием из листов;
  • сэндвич-панель;
  • цельное полотно.

Для самостоятельного изготовления лучше всего подойдет первый вариант, так как собрать такую створку можно за несколько часов. Если требуется увеличить теплоизоляцию, то в зазорах необходимо поместить материал, который будет защищать от проникновения воздуха с улицы.


схема конструкции

Секционные полотна

Изготавливаются автоматические секционные гаражные ворота из оцинкованной или нержавеющей стали, отличаются прочностью, долговечностью, способны на протяжении многих лет сохранять свой первоначальный внешний вид. Лицевую часть панелей дополнительно могут окрашивать полиуретановыми красками, которые позволяют предотвратить появление коррозии, не выцветают на солнце, способны длительное время сохранять яркость.

Основным элементом гаражных подъемно-секционных ворот является металлическое полотно, которое может различаться своим материалом, размерами и устройством. Панели выполняются теплыми и холодными. Последние используются крайне редко и подходят лишь для неотапливаемых помещений. Для частного дома, в особенности если гараж соединён с жилыми комнатами, предпочтительно выбирать теплые секции, которые выполняются из сэндвич-панелей с металлическими наружными и внутренними стенками, разделенными прослойкой утеплителя.

В качестве утеплителя в металлических сэндвич-панелях используется пенополиуретан, который отличается хорошей теплоэффективностью, не слёживается под воздействием влаги, долговечен и не поддерживает горение. В редких случаях применяют минеральную вату, которая потребует наличия дополнительного герметичного закрытого контура. Использование высококачественных панелей с правильно подобранным теплоизолятором позволит создать в гараже теплый бокс, что решает проблемы с хранением автомобиля в холодное время года.

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

    Сварка стыков элементов рамы

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

    Проверка правильности работы ворот

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

    Монтирование створки ворот

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Разновидности подъёмных ворот

Гаражные подъёмные конструкции делятся на две группы: секционные и поворотные. В каждой из групп есть подгруппы с присущими им особенностями монтажа. Подъемно-складные ворота несложно смонтировать своими руками независимо от того, к какой группе или подгруппе они относятся. Это займёт некоторое время, но сохранит деньги. Да и пользоваться таким заездом будет намного приятней.

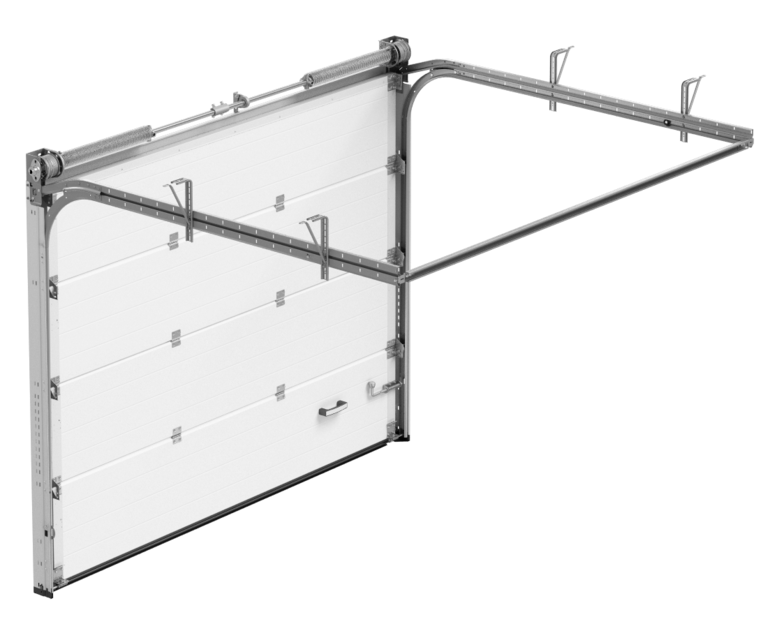

Ворота подъёмно-секционного типа

Гаражные подъемно-секционные ворота представляют собой дверное полотно, которое состоит из соединённых между собой шарнирными петлями узких панелей. В среднем, ширина панелей составляет 50 сантиметров. Материалы для облицовки такой конструкции разнообразны – это могут быть железо, дерево или пластик. Крепёжные и мобильные элементы бывают стальными или пластиковыми, каркас изготавливается из железа. Изнутри полотно утепляется, для чего обычно используют пенополиуретан

Это повышает уровень теплоизоляции, что особенно важно в зимнюю стужу

Ниже на рисунке схематически изображены разновидности таких механизмов.

Воротные системы этого типа – просты, эргономичны, удобны и прочны. Их очень сложно взломать. Выбрав такой вариант, вероятность незаконного проникновения злоумышленников сводится к нулю. Правда, и сделать их нелегко (но не невозможно). Тот, кто не хочет «усложнять себе жизнь», может купить в строительном гипермаркете готовый комплект (со всеми основными комплектующими, вспомогательными деталями) и смонтировать, следуя вложенному пошаговому руководству.

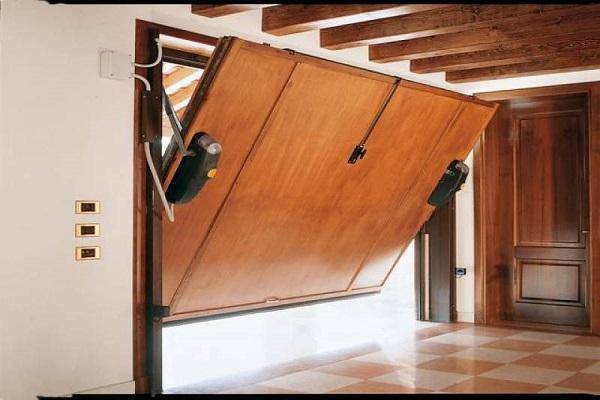

Ворота подъёмно-поворотного типа

Подъемно-поворотная разновидность гаражных ворот – конструкция из цельного полотна, которое с помощью шарниров или пружин поднимается вверх. Они отличаются простотой сборки, надёжностью, бесшумностью и низкой ценой. Поскольку такая система совмещает массу преимуществ, её устанавливает большинство владельцев машин.

Стандартный вариант исполнения – с использованием направляющих рельсов и передвигающихся по ним роликов, которые задают положение полотна в открытом, закрытом или полуоткрытом состояниях. Реализовать работу воротной системы можно, не прибегая к сборке ролико-рельсового механизма. В этом случае смена положений створки будет происходить почти бесшумно.

Самостоятельно собрать и установить поворотную створку несложно. Для этого не понадобятся глубокие технические знания, строительные навыки и денежные расходы. Единственный нюанс монтажа такой системы – необходимость создания правильного и тщательно рассчитанного чертежа

Особенно важно это при установке автоматического привода. В этом случае конструкция изготавливается точно по чертежу и тщательно регулируется перед окончательной установкой

Схематически самодельные воротные системы поворотного типа выглядят следующим образом.

Описываемая система – очень прочная. Её тоже сложно взломать, такой «кордон» служит надёжной защитой от воров и других нежеланных посетителей. Конкретные физические характеристики зависят, в большей мере, от материала, из которого изготовлено полотно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
