Калькулятор расчета производительности циркуляционного насоса

Кавитация в отопительной системе и в системе водоснабжения

Кавитация – это такой процесс, во время которого в отопительной установке благодаря уменьшению давления образуются молекулы пара. Такой процесс имеет место в том случае, если в трубах снизится или повысится скорость потока жидкости.


Кавитация в системе отопления

Если отопительная система характеризуется слишком низкими или слишком высокими температурами, то такое явление может сказаться отрицательным образом. Пар, который образуется, собирается в пузырьки, и если они лопаются, то, тем самым, наносят повреждение материалу, из которого изготовлены трубы или другие компоненты системы отопления.

Если у вас не получается самостоятельным образом произвести такие операции, как как рассчитать насос для отопления, или вы сомневаетесь в их правильности, то лучше доверить это дело профессионалу в данной области. Специалист не только поможет с выбором помпы или произведением расчетов, но также займется непосредственно и установкой насоса.

Как подбираются технические характеристики насоса

Для теплого пола применяются циркуляционные насосы, по своим техническим параметрам они в максимальной степени соответствуют выдвигаемым требованиям. Производительность насоса рассчитывается по формуле

Q = 0,86×Pн/(t°пр.т – t°обр.т).

В этой формуле Pн равняется максимальной мощности теплового контура в кВт; t°пр. т – начальная температура теплоносителя на входе в систему обогрева; t°обр. т – температура теплоносителя на выходе из системы обогрева пола. Если в квартире к одному насосу планируется подключать несколько контуров, то необходимо суммировать все значения по каждому из них.

Практический совет. Профессионалы рекомендуют для каждого помещения монтировать автономную систему теплого пола. Это позволит более точно регулировать параметры микроклимата с учетом назначения помещения и повысить надежность работы отопительной системы.


Формулы для расчета насоса

Разница температур на входе и выходе зависит от нескольких факторов:

  • Длины контура. Чем больше длина, тем больше площадь должна обогреваться. Это значит, что потребуется много тепловой энергии, температура на входе и выходе будет значительно отличаться;
  • Эффективности теплоизоляции. Если во время монтажа теплого пола грубо нарушались установленные правила, то непродуктивные тепловые потери будут составлять значительные показатели. Особенно это заметно на первом этаже, неправильная теплозащита приводит к тому, что большое количество тепловой энергии расходуется на обогрев почвы. Такие условия эксплуатации также становятся причиной чрезмерного расхода тепловой энергии и понижения эффективности системы, увеличивают нагрузку на насос;
  • Климатической зоны расположения здания. Чем севернее проживает владелец квартиры, тем больше запас по мощности должна иметь система теплого пола, тем больше мощность у циркуляционного насоса. Производители рекомендуют приобретать насосы с 20–25% запасом по мощности.


Расчет и выбор насоса

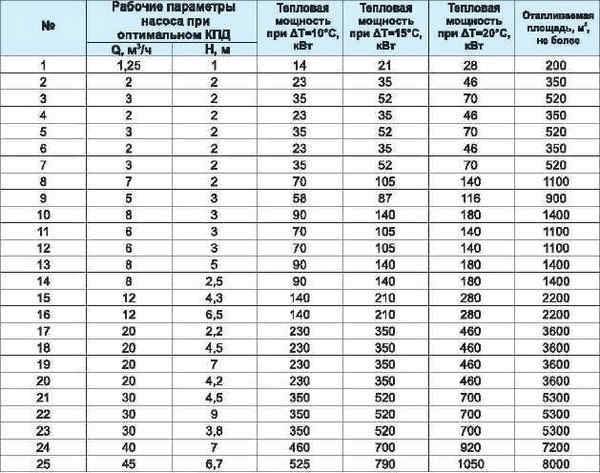

Таблица характеристик для подбора насоса

Второй важный показатель насоса – напор потока. Напор должен быть достаточным для преодоления гидравлического сопротивления жидкости в системе. Гидросопротивление зависит от общей длины контура, его диаметра и скорости движения теплоносителя. Производители систем водяного пола должны указывать эти параметры, если подогрев делается самостоятельно, то для расчета величины напора насоса нужно пользоваться формулой

H= (П×L + ΣК) /(1000), где

  • Н – требуемый напор насоса;
  • П ­– гидросопротивление погонного метра контура, зависит от диаметра, материала изготовления труб и скорости движения жидкости;
  • L – общая длина контура, включающая и надземные системы управления;
  • К – рекомендованный коэффициент запаса мощности насоса.

После получения всех данных можно приступать к выбору конкретной модели.


Подбор насоса для теплого пола

Обзор программ для гидравлических вычислений

Прежде всего, с целью упрощения гидравлического расчета внутридомовых систем теплоснабжения лучше обратиться к узкоспециализированным программам. Но их не очень много, хотя выбрать всё же есть из чего. Некоторые из них бесплатные, а иные – в демо вариантах.

Наиболее популярные программы для расчета гидравлики отопительной сети:

  1. «Oventrop CO» – ПО вполне справится с расчетами для загородного домовладения для однотрубной/двухтрубной системы. У нее широкий потенциал: от выбора Ду труб до выполнения анализов расхода теплоносителя. Все итоги можно перевести в Виндовс, работает программа бесплатно.
  2. «Instal-Therm HCR» способна рассчитать схему радиаторного и наружного теплоснабжения. В нее включены еще 3 ПО: San для любой воды, Heat&Energy – для определения потерь тепла и Scan – для анализа схем отопления. Распространяется бесплатно в виде пробной версии.
  3. «HERZ C.O.» – бесплатное ПО для гидравлического расчёта одно и двухтрубной схемы теплоснабжения, как для новых, так и для отремонтированных помещениях, с водяным и гликолиевым теплоносителем. Программа обладает свидетельство качества ООО ЦСПС.

Основные виды насосов для отопления

Все предлагаемое производителями оборудование делится на две большие группы: насосы «мокрого» или «сухого» типа. Каждый вид имеет свои преимущества и недостатки, что обязательно нужно учитывать при выборе.

Оборудование «мокрого» типа

Насосы отопления, называемые «мокрыми», отличаются от своих аналогов тем, что их рабочее колесо и ротор помещен в тепловой носитель. При этом электрический мотор находится в герметичном боксе, куда влага попасть не может.

Этот вариант — это идеальное решение для небольших загородных домов. Такие устройства отличаются своей бесшумностью и не нуждаются в тщательном и частом техническом обслуживании. К тому же они легко ремонтируются, настраиваются и могут применяться при стабильном или слабо изменяющемся уровне расхода воды.

Отличительной чертой современных моделей «мокрых» насосов является простота их эксплуатации. Благодаря наличию «умной» автоматики можно без каких-либо проблем увеличить производительность или переключить уровень обмоток

Что касается недостатков, то указанная выше категория отличается низкой производительностью. Обуславливается этот минус невозможностью обеспечения высокой герметичности гильзы, разделяющей тепловой носитель и статор.

«Сухая» разновидность приборов

Для этой категории устройств характерно отсутствие прямого контакта ротора с, перекачиваемой им нагретой, водой. Вся рабочая часть оборудования отделена от электрического двигателя резиновыми защитными кольцами.

Главная особенность такого отопительного оборудования — большая эффективность. Но из этого преимущества вытекает существенный недостаток в виде высокой шумности. Решается проблема путем установки агрегата в отдельной комнате с хорошей звукоизоляцией.

При выборе стоит учитывать тот факт, что насос «сухого» типа создает завихрения воздуха, поэтому мелкие частицы пыли могут подниматься, что негативно скажется на уплотнительных элементах и, соответственно, герметичности устройства.

Производители решили эту проблему так: при работе оборудования между резиновыми кольцами создается тонкий водяной слой. Он выполняет функцию смазки и предотвращает разрушение уплотнительных деталей.

Приборы, в свою очередь, делятся на три подгруппы:

  • вертикальные;
  • блочные;
  • консольные.

Особенность первой категории заключается в вертикальном расположении электродвигателя. Такое оборудование стоит покупать только в том случае, если планируется перекачка большого объема теплового носителя. Что касается блочных насосов, то они устанавливаются на ровной бетонной поверхности.

Предназначены блочные насосы для использования в промышленных целях, когда требуются большие расходные и напорные характеристики

Консольные устройства характеризуются расположением всасывающего патрубка с наружной стороны улитки, в то время как нагнетательный находится на корпусе с противоположной.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Регулировка скоростей циркуляционного насоса

Скорости насоса – это способность прибора менять производительность. Узнать о наличии режимов просто – в описании будет указана не одна мощность, а несколько (обычно три).

Читать далее: Как выбрать инсталляцию для унитаза: подвесная система, какая инсталляция лучше, выбор, какую выбрать

Точно также в трёх вариантах указывают и скорость вращения и производительность. Например: 70/50/35 Вт (мощность), 2200/1900/1450 об/мин (скорость вращения), напор 4/3/2 м.

Существуют модели, которые автоматически меняют скорость работы (а значит, и производительность), в зависимости от температуры окружающей среды.

Наличие скоростных режимов – не только для повышения комфорта. Это оправдано и экономически. До 40% энергии способен сберечь режимный прибор против обычного.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Чтобы переключать скорость, имеется специальный рычаг, расположенный на корпусе насоса. Очень востребованы модели циркуляционных устройств с автоматической системой регулирования данного параметра в зависимости от температуры снаружи здания.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Типы циркуляционных насосов

На сегодняшний день существует достаточно большое количество циркуляционных насосов. Как выбрать насос для отопления? Наиболее распространенными из них являются два – насосы с сухим и с мокрым ротором.

Однако, прежде чем приобретать тот или иной тип насоса, следует определить, каким именно характеристикам он должен соответствовать

Какой нужен насос для отопления и что же следует принимать во внимание, чтоб сделать правильный выбор циркуляционного насоса для отопления:

  • общая площадь, которую необходимо будет отапливать;
  • требуемый уровень температуры в помещении;
  • тип топлива;
  • количество этажей в отапливаемом здании;
  • тип и функциональность отопительного котла;
  • давление теплоносителя в трубах и уровень температуры на входе и на выходе котла.

Прежде всего, он может быть встроен непосредственно в отопительный котел – это можно пронаблюдать в большинстве современных моделей. Второй способ – вваривание циркуляционного насоса как отдельного элемента отопительной системы.

Насос в системе отопления

Второй вариант монтирования насоса чаще применяется в домах, где используются более старые модели отопительных котлов. Они не имеют встроенного насоса – циркуляция теплоносителя в таких системах осуществлялась при помощи разницы в массе и плотности горячего и холодного теплоносителя. Для большей эффективности трубы такой системы прокладывались под уклоном. Внедрение в такую систему циркуляционного насоса значительно увеличивает скорость перемещения теплоносителя – и соответственно, скорость прогрева помещения.

Рекомендации по выбору насоса

Циркуляционный насос, установленный в системе отопления частного дома, должен хорошо выполнять свои основные функции. К каждому такому устройству предъявляются определенные требования.

  1. Агрегат должен обладать необходимой продуктивностью или производительностью работы. Расчет этого параметра осуществляется в условиях минимальной нагрузки на устройство.
  2. Другим критерием выбора является давление, обеспечивающее необходимый напор в трубах и всей системе. В этом случае нужно учитывать условия эксплуатации. Они зависят от объема помещений, вида жидкости в системе, температуры окружающей среды и самого теплоносителя. Большое значение имеет диаметр используемых труб.
  3. При покупке нужно обязательно учитывать внешние факторы, связанные с размерами агрегата, уровнем шума во время работы, сложностями технического обслуживания.

Правильный выбор насоса обеспечивает его надежную и устойчивую работу, продолжительную эксплуатацию в сложных условиях.

Гидравлический расчет системы отопления – пример расчета

В качестве примера рассмотрим двухтрубную гравитационную систему отопления.

Исходные данные для расчета:

  • расчетная тепловая нагрузка системы – Qзд. = 133 кВт;
  • параметры системы – tг = 750С, tо = 600С;
  • расход теплоносителя (расчетный) – Vсо = 7,6 м3/ч;
  • присоединение отопительной системы к котлам производится через гидравлический разделитель горизонтального типа;
  • автоматика каждого из котлов в течение всего года поддерживает постоянную температуру теплоносителя на выходе – tг = 800С;
  • автоматический регулятор перепада давления устанавливается на вводе каждого распределителя;
  • система отопления от распределителей смонтирована из металлопластиковых труб, а теплоснабжение распределителей производится посредством стальных труб (водогазопроводных).

Диаметры участков трубопроводов подобраны с использованием номограммы для заданной скорости теплоносителя 0,4-0,5 м/с.

На участке 1 установлен клапан dу 65. Его сопротивление согласно информации производителя составляет 800 Па.

На участке 1а установлен фильтр диаметром 65 мм и с пропускной способностью 55 м3/ч. Сопротивление этого элемента составит:

0,1 х (G/kv) х 2 = 0,1 х (7581/55) х 2 = 1900 Па.

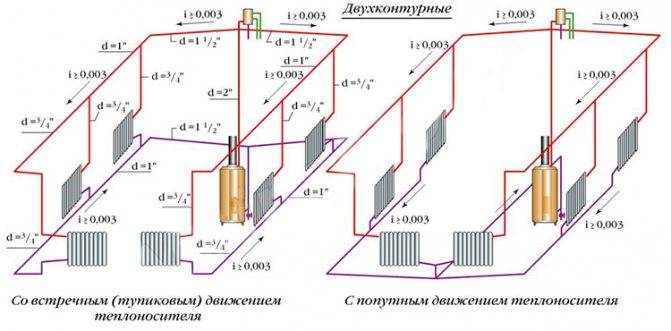

Варианты двухтрубной отопительной системы

Сопротивление трехходового клапана dу = 40 мм и kv = 25 м3/ч составит 9200 Па.

Суммарные потери давления в системе снабжения теплом распределителей будут равняться 21514 Па или приблизительно 21,5 кПа.

Самодельная печь хорошо подойдет для обогрева дачного домика или подсобного помещения. Печка из газового баллона своими руками – смотрите инструкцию по изготовлению.

Как собрать пресс для топливных брикетов своими руками, вы узнаете в этой статье.

Аналогичным образом производится расчет остальных частей системы теплоснабжения распределителей. При расчете системы отопления от распределителя выбирается основное циркуляционное кольцо через наиболее нагруженное отопительное устройство. Гидравлический расчет производится с использованием 1-го направления.

Как рассчитать гидравлическое сопротивление?

Чтобы не считать вручную, воспользуйтесь нашим калькулятором.

Уже шла речь о том, что на подбор циркуляционного насоса для системы отопления непосредственно влияет и такой важный параметр, как гидравлическое сопротивление, которое создаётся отдельными элементами системы обогрева, позволяет произвести расчёт высоты всасывания насоса и, как следствие, даёт возможность выбрать модель техники по мощности и создаваемому напору. Для расчёта всасывания насоса (обозначается буквой Н) используют такую формулу:

H = 1,3 x (R1L1 + R2L2 + Z1……..Zn) / 10000

Параметры, используемые в этой формуле, указаны в таблице.

ОбозначениеПараметрЕдиница измерения
R1, R2Потери давления, создаваемого насосом циркуляции, в подающей магистрали трубопровода и в обраткеПа/м
L1, L2Длина подающей части трубопровода и обратким
Z1… ZnГидравлическое сопротивление, которое создают отдельные элементы системы отопленияПа

Значения R1и R2, которые применяются этой таблице, стоит выбирать по специальной информационной таблице.

Значения гидросопротивления, что создаётся разными устройствами, применяемыми для оснащения отопительных систем, как правило прописываются в техдокументации на них. Если подобные сведения в паспорте устройства отсутствуют, то можно взять примерные показания гидравлического сопротивления (см. таблицу).

Отопительный приборГидравлическое сопротивление, Па
Отопительный котёл1000–2000
Сантехнический смеситель2000–4000
Термоклапан5000–10000
Прибор для определения количества тепла1000–1500

Есть специальные информационные таблицы, позволяющие узнать гидросопротивление почти для любого элемента оснащения обогревательных систем.

Зная высоту всасывания, для расчёта которой применяется вышеприведённая формула, можно быстро подобрать насос циркуляции по его мощности и узнать необходимый его напор.

Система водяного теплого пола: как устроена?

Система включает в свой состав следующие обязательные компоненты:

  • источник тепла (котел, стояк централизованного отопления);
  • теплоноситель (вода, тосол, масло и др.);
  • трубы обогрева;
  • утеплитель;
  • управляюще-распределительное устройство;
  • насос циркуляционный.

По разветвленной сети трубопроводов, расположенных на полу под покрытием, циркулирует теплоноситель. Источником тепла обычно выступает газовый котел.

Использование водяных полов в квартирах с источником тепла, подающимся централизованно по стояку, допускается в домах с поквартирной горизонтальной разводкой отопления.


Схема обустройства теплого пола

С целью одинакового прогрева полов трубы размещают на не большом расстоянии между собой (100-200 мм). У стен расстояние между трубами оставляют меньше чем в центре помещения. Раскладка труб проводится по двум схемам:

  • змейкой – ассоциируется с трассой слалома или зигзагом;
  • улиткой – напоминает спираль.

Теплоноситель, прогретый до температуры 35-45 градусов, проходя по трубопроводу, теряет температуру. Оптимальная длина трубопровода (петли) до 120 м. Этого хватает для покрытия помещения площадью до 20 м2. Для больших помещений монтируют несколько трубопроводов. К источнику тепла их подсоединяют параллельно через коллектор, который располагают в специальном шкафу. В нем же устанавливают запорную и управляюще-регулирующую аппаратуру (манометры, термостаты, сливные краны, датчики расхода, воздушные клапаны), а также насосы.

1 Сфера применения

Основная функция такого устройства, как нагнетательный насос, — усиление давления в системе, благодаря чему теплоноситель движется по контуру намного быстрее, чем с применением естественной схемы. Существует распространённая проблема — в последние точки (радиаторы) в контуре попадает уже остывший теплоноситель. Из-за этого в доме постоянно холодно. Как правило, это свойственно последним этажам здания.

Но это характерно не только для многоквартирных домов. В отоплении частного дома с естественной циркуляцией также существует такая проблема, когда последняя батарея очень слабо нагревается. Причина та же — слабое давление в системе и, соответственно, медленная циркуляция теплоносителя. Решается это в обеих ситуациях одним способом — расчёт для системы отопления циркуляционного насоса и его установка.

После установки такого оборудования теплоноситель благодаря сильному давлению будет разгоняться до достаточной скорости для обеспечения попадания тёплой воды к последним точкам. Кроме этого, существует возможность установки дополнительного оборудования, тёплого пола, автоматики и т. п.

Конструкция такого оборудования не является сложной и представляет собой мотор с валом, который передаёт вращательный момент ротору. Непосредственно на роторе и установлена крыльчатка. С её помощью создаётся нагнетательный эффект, и усиливается давление в системе, то есть насос как будто разгоняет воду. Вода начинает течь быстрее.

Более современные модели могут иметь несколько режимов, в каждом из которых создаётся разное давление перемещающейся по нему воды. Это очень удобно и экономично. При необходимости быстрого обогрева дома можно включить насос на максимальную мощность, а после того, как в доме будет оптимальная температура — включить щадящий режим.

Делить циркуляционные насосы можно по разным критериям, начиная от мощности и производительности и заканчивая производителем. Но есть и основные большие подкатегории такого оборудования. К ним можно отнести подразделение на моторы:

  • с сухим ротором;
  • с мокрым ротором.

В первой категории только часть элементов непосредственно контактируют с водой (так называемая мокрая часть), а во втором виде устройство полностью находится в водной среде. Какой выбирать, зависит от многих факторов, в первую очередь, от особенностей системы.

Виды циркуляционных насосов

Конструкция типового циркуляционного насоса состоит из корпуса, изготовленного из нержавеющего металла, керамического ротора и вала, оснащенного колесом с лопастями. Ротор приводится в действие с помощью электродвигателя. Подобная конструкция обеспечивает забор воды с одной стороны устройства и ее нагнетание в трубопроводы со стороны выхода. Движение воды по системе происходит за счет центробежной силы. Таким образом, преодолевается сопротивление, возникающее на отдельных участках труб отопления.

Все подобные устройства разделяются на два типа – сухой и мокрый. В первом случае отсутствует контакт ротора с перекачиваемой водой. Всю его рабочую поверхность от электродвигателя отделяют специальные защитные кольца, тщательно отполированные и подогнанные между собой. Работа насосов сухого типа считается более эффективной, однако в процессе эксплуатации возникает довольно сильный шум. В связи с этим, для их установки оборудуются отдельные изолированные помещения.

При выборе таких моделей следует учитывать наличие воздушных завихрений, образующихся во время работы. Под их воздействием в воздух поднимается пыль, которая может легко попасть внутрь устройства и нарушить герметичность уплотнительных колец. Это приведет к выходу из строя всей системы. Поэтому в качестве защиты между кольцами присутствует тончайшая водяная пленка. Она обеспечивает смазку, предотвращая преждевременный износ колец.

Циркуляционные насосы мокрого типа имеют отличительную особенность в виде ротора, постоянно находящегося в перекачиваемой жидкости. Место расположения электродвигателя надежно отделено герметичным металлическим стаканом. Данные устройства как правило используются в небольших отопительных системах. Они значительно меньше шумят при работе и не требуют дополнительных мероприятий по техническому обслуживанию. Обычно такие насосы периодически ремонтируются и настраиваются до нужных параметров. Существенным недостатком этих насосов считается низкий коэффициент полезного действия из-за недостаточной герметичности гильзы, разделяющей статор и теплоноситель

Выбирая нужную модель, следует обращать внимание на то, чтобы в насосе был не только мокрый ротор, но и защищенный статор

Последние поколения циркуляционных насосов практически полностью автоматизированы. Умная автоматика обеспечивает своевременное переключение уровня обмоток и существенно увеличивает производительность устройства. Такие модели чаще всего используются при стабильном или незначительно изменяющемся расходе воды. Благодаря ступенчатой регулировке, появилась возможность выбора наиболее оптимальных режимов работы и существенной экономии электроэнергии.

В каких случаях можно обойтись без насоса

Перемещение теплоносителя в контуре может происходить благодаря законам физики. То есть, нагретая рабочая жидкость поднимается вверх, а охлажденная опускается вниз. Таким образом происходит нагрев помещения, так работает теплый пол без насоса от котла.

Больше всего такие системы применяют в загородных домах или на дачах. Это обусловлено тем, что в пригородных условиях электроснабжение не всегда отличается стабильностью или его нет вообще. Поэтому не всегда целесообразно использовать оборудование с принудительной циркуляцией.

На интернет-ресурсах компаний, которые заняты установкой подобного оборудования, можно найти схему подключения насоса для теплого пола.

Для людей, которые хотят сами спроектировать и смонтировать водяные полы, наш онлайн калькулятор для расчета водяного теплого пола будет просто незаменим!

Область применения нашего бесплатного калькулятора:

  • расчет сметы (будет просчитана и отображена средняя стоимость всех материалов)
  • расчет материалов (калькулятор рассчитает длину трубы для водяного теплого пола, коллектор, количество утеплителя, фитингов и крепежных элементов)

Вы можете сделать расчет теплых водяных полов по площади, калькулятор все сам просчитает и выдаст список всех материалов и их количество.

Система водяного теплого пола: как устроена?

Система включает в свой состав следующие обязательные компоненты:

  • источник тепла (котел, стояк централизованного отопления);
  • теплоноситель (вода, тосол, масло и др.);
  • трубы обогрева;
  • утеплитель;
  • управляюще-распределительное устройство;
  • насос циркуляционный.

По разветвленной сети трубопроводов, расположенных на полу под покрытием, циркулирует теплоноситель. Источником тепла обычно выступает газовый котел.

Использование водяных полов в квартирах с источником тепла, подающимся централизованно по стояку, допускается в домах с поквартирной горизонтальной разводкой отопления.


Схема обустройства теплого пола

С целью одинакового прогрева полов трубы размещают на не большом расстоянии между собой (100-200 мм). У стен расстояние между трубами оставляют меньше чем в центре помещения. Раскладка труб проводится по двум схемам:

  • змейкой – ассоциируется с трассой слалома или зигзагом;
  • улиткой – напоминает спираль.

Теплоноситель, прогретый до температуры 35-45 градусов, проходя по трубопроводу, теряет температуру. Оптимальная длина трубопровода (петли) до 120 м. Этого хватает для покрытия помещения площадью до 20 м2. Для больших помещений монтируют несколько трубопроводов. К источнику тепла их подсоединяют параллельно через коллектор, который располагают в специальном шкафу. В нем же устанавливают запорную и управляюще-регулирующую аппаратуру (манометры, термостаты, сливные краны, датчики расхода, воздушные клапаны), а также насосы.

Как правильно выбрать насосное оборудование?

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат. Этот параметр определяется из условий максимальной загружённости. Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110°С

Очень важно подобрать подходящую мощность циркуляционного насоса

Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме. Параметры помпы выбирают на основании проведенных расчетов

Параметры помпы выбирают на основании проведенных расчетов.

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу. Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают термостатические клапаны. При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

  • плавная регулировка;
  • контроль скоростей;
  • автоматический режим работы;
  • встроенный информативный дисплей.

Самые простые модели циркуляционных помп – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
