Парогенератор для бани своими руками

О причинах выхода из строя парогенераторов

Конструкция парогенератора (даже полностью автоматизированного) – простейшая, но в ряде случаев это устройство выходит из строя из-за примесей, содержащихся в воде. Хлор, соли металлов, частицы железа становятся причиной образования накипи на стенках емкости и трубопроводов.

Чтобы уменьшить пагубное воздействие накипи, рекомендуется выполнять следующее.

  1. Профилактикой этого явления является применение фильтров очистки воды, которые устанавливаются на патрубок подачи.
  2. После банных процедур следует сливать оставшуюся в резервуаре воду.
  3. Периодически прочищать внутренние поверхности парогенератора, засыпав лимонную кислоту, после чего тщательно промывать устройство.

Следуя этим правилам и рекомендациям, можно самостоятельно изготовить парогенератор (фото некоторых вариантов можно увидеть в данной статье), который прослужит долгие годы при условии правильной его эксплуатации.

В конце статьи предлагаем ознакомиться с видеоуроком, наглядно демонстрирующим процесс изготовления парогенератора.

Парогенератор для бани своими руками

Учитывая, что цена на промышленный фирменный парогенератор может колебаться в пределах 1–10 тысяч долларов, есть смысл соорудить конструкцию самостоятельно. Существуют два проверенные временем способы — парогенератор в печи и отдельно стоящая установка для образования пара. Рассмотрим далее, как сделать самодельный парогенератор обоими способами.

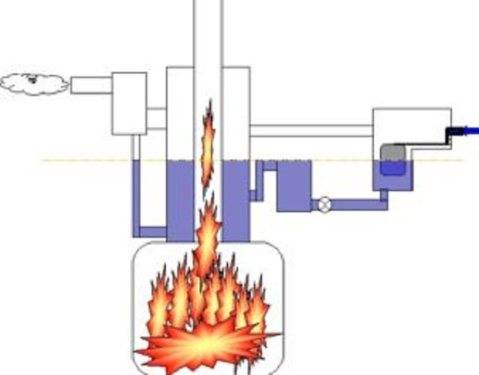

Инструкция по созданию печного парогенератора для бани

Истинные ценители банного пара не признают электрических парогенераторов. Такие любители предпочитают сооружать парогенераторы непосредственно в банной печи. Нам потребуются такие материалы: экономайзерная труба (от 100 рублей за штуку), листы магнезита (от 340 рублей за штуку).

Делается конструкция по такой схеме:

  1. Увеличиваем инертность парилки. Для этого нужно увеличить вес камней. Если в печь вмещается около 60–80 килограммов, делаем дополнительное стальное корыто. Устанавливаем его в печь.

Укладываем слой камней.

Устанавливаем паровые пушки.

Чтобы избавиться от жесткого инфракрасного излучения, обкладываем печь кирпичом.

Трубу с экономайзером закрываем листами магнезита. Предварительно нужно повесить их на каркас. Для этого делаем дюралевые заготовки и привинчиваем на каркас листы таким образом, чтобы оставить щели между ними. Так обеспечивается конвекция.

Докладываем еще слой камней, дабы полностью перекрыть путь к излучению.

Создание самодельного электрического парогенератора для печи

Агрегат, созданный по нижеприведенной схеме, будет работать под высоким давлением. Поэтому следует позаботиться о том, чтобы корпус имел соответствующую толщину. Чтобы сделать самодельный парогенератор, можно использовать обычный баллон из-под газа. Его только нужно слегка модернизировать.

Материалы, которые понадобятся в процессе работы:

  • Газовый баллон (от 4300 рублей);

Нагревательные ТЭНы (около 140 рублей за штуку);

Манометр (около 450 рублей).

Пошаговая инструкция по созданию электрического парогенератора:

  1. Для основы берем газовый баллон. Выпускаем из него газ, убираем клапан и тщательно промываем баллон внутри теплой водой с любым моющим средством, до полного исчезновения запаха. Сушим баллон.

Подбираем нагревательные ТЭНы с расчетом на 10 л воды — 3 киловатта. Монтируем их в нижнюю часть нашего баллона. При создании крепления учитывайте, что давление должно быть не меньше шести атмосфер, и крепление должно их выдерживать.

Далее нам необходимо сделать 4 трубки с резьбой. На них будет накручиваться клапан для сбора давления, кран для заправки парогенератора водой и приборы системы автоматики.

Затем, сбоку от трубок и на расстоянии 10 см от верха, привариваем трубку с шаровым краном, которая будет контролировать уровень воды. Когда вода набирается, кран нужно открыть и ждать, пока из него потечет вода. Если вода потекла, значит, ее достаточно, и кран закрываем.

Для создания устройства отбора пара нам подойдет латунный клапан от баллона. Распиливаем его пополам, убираем верхний стержень и делаем отверстие размером 15 мм. Затем нарезаем резьбу и накручиваем шаровой кран.

В качестве датчиков можно использовать манометры, которые будут контролировать температуру и давление. Подойдут приборы КиПа. Соедините приборы — и при срабатывании ограничения будет автоматически отключаться нагрев. Для нагрузки используйте катушку магнитного пускателя.

Устанавливаем парогенератор с помощью паропровода.

Подробнее о работе парогенератора для бани узнаете с видео:

голоса

Рейтинг статьи

Проверка безопасности работы парогенератора

Устройство для генерации горячего пара нельзя использовать в бане, пока генератор не прошел полноценную проверку. Первым делом проверяют работу УОЗ. Защита должна срабатывать, если отключить шину заземления бани.

Далее нужно проверить герметичность бака парогенератора. Для этого подключаем к выходному штуцеру шланг от автомобильного компрессора и накачиваем емкость избыточным давлением. В парогенератор для турецкой бани достаточно будет 1,5 Бар.

Важно! Модели генераторов, дающих в бане высокотемпературный пар под давлением в несколько атмосфер, проверяют на утечку только при условии полного заполнения емкости водой. При этом проверочное давление должно быть на 1,5-2 Бара выше рабочего.. Третий этап – проверка срабатывания контрольных клапанов и их регулировка

Парогенератор нужно прогреть погружением в кипяток и одновременным накачиванием воздуха компрессором

Третий этап – проверка срабатывания контрольных клапанов и их регулировка. Парогенератор нужно прогреть погружением в кипяток и одновременным накачиванием воздуха компрессором.

Четвертый этап – проверка теплового реле ТЭНа:

  • Для этого нужно выкрутить форсунку, через которую происходит подача горячего пара в помещение бани;
  • Налить в бак небольшое количество воды и перекрыть подачу от поплавкового устройства;
  • Включить нагреватель на короткое время и довести воду до кипения.

Проверку лучше проводить в реальных условиях прогретой бани. Биметаллическое реле должно отключать перегревшийся ТЭН при атмосферном давлении и температуре окружающего воздуха 50-65оС. Если этого не происходит при испытании, то реле не сработает и в реальных условиях бани.

Устройство

Паровой генератор по типу «классика» оснащен нагревательным элементом, питающимся электричеством. По принципу работы напоминает электрический чайник.

Если прибор эксплуатировать вместе с печью, то образовавшийся пар дополнительно покрывает камни. Срок эксплуатации печи увеличивается, электроэнергия экономится. При отсутствии обогревательного оборудования парогенератор функционирует, как самостоятельное устройство.

Большинство агрегатов оснащено:

  • датчиком безопасности;
  • баком для набора воды;
  • устройством, отвечающим за подготовку воды к использованию;
  • парообразователем;
  • насосом;
  • тюнером, предназначенным для управления.

Как сделать электрический парогенератор

Несмотря на простоту устройства, парогенератор заводского изготовления стоит достаточно дорого: средняя стоимость составляет около 1000 USD, а у некоторых моделей она может достигать и 10 тыс. Такое положение дел побуждает взяться за изготовление аппарата самостоятельно. Вот что для этого понадобится:

  1. Шаровые краны, рассчитанные на высокую температуру.
  2. ТЭН (можно несколько).
  3. Термостойкие прокладки — по 4 шт. на каждый ТЭН.
  4. Шланг-паропровод.
  5. Манометр.
  6. Предохранительный клапан.
  7. Сгоны, диаметры которых соответствуют присоединительным диаметрам приборов и арматуры.
  8. Ёмкость, рассчитанная на высокое давление. Для парной средних размеров подойдёт баллон из-под газа, для маленькой — скороварка. Вообще, объём парогенератора следует подбирать из расчёта 10 л на каждые 3 кВт потребляемой мощности. При этом нужно учитывать, что максимально допустимая мощность для самодельного устройства составляет 5 кВт.

Если используется баллон, его нужно подготовить:

  • аккуратно вывинчивается клапан;
  • ёмкость заполняется водой (этой действие позволяет полностью удалить остатки взрывоопасного газа);
  • затем баллон тщательно промывается изнутри водой с добавлением моющего средства.

Для работы нужны будут инструменты:

  • сварочный аппарат;
  • дрель;
  • гаечные ключи;

Понадобится и набор слесарных инструментов.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

  • Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.
  • Бытовые паровые пушки имеют мощность от 4 до 16 киловатт и предназначаются преимущественно для домашних небольших бань и саун.

Для парной площадью 10–13 м3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

  • Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.
  • ТЭНы. Для нагрева воды используются устройства различной степени мощности.
  • Индукционный. Нагрев воды происходит таким же образом, как и в микроволновой печи. В этом случае осуществляется быстрый нагрев воды, так как переменное электромагнитное поле позволяет нагреть сразу всю ёмкость, в которой находится жидкость.

Разнообразные опции

Вот чем оснащены самые практичные модели парогенераторов:

  • блок подготовки воды;
  • система очистки резервуара;
  • функция ароматизации пара (имеется специальный контейнер, в который нужно капнуть некоторое количество ароматического масла);Эфирные масла для ароматизации пара
  • пульт дистанционного управления;
  • электронный модуль управления, при наличии которого парогенератор может работать автоматически (пользователь задаёт желаемую температуру, периодичность подачи пара и пр.);
  • дисплей, на котором отображается информация о режиме работы и о запрограммированных установках.

Для справки: часто парогенераторами называют устанавливаемые на металлических банных печах конструкции, призванные заменить собой каменку. Они могут иметь вид батареи из пластин, стакана с воронкой, заполненного дробью и металлическими обрезками и т.д.

Паровая пушка, как альтернатива парогенератору

Устройство паропушки на порядок проще. Нужен контейнер с камнями, источник нагрева и система дозированной подачи воды. Устройство стали называть пушкой, потому что клубы пара, вырывающиеся из-под раскалённых камней, образно напоминают пороховой дым после пушечного залпа. Эффект достигается за счёт подачи воды в нижнюю часть каменки, которая сама по себе является куполом печи. Как и в случае с парогенератором открытый огонь можно заменить ТЭНами.

Паровая пушка предназначенное для подачи воды в наиболее разогретую часть печи с целью получения максимально сухого мелкодисперсионного пара

Нижняя часть воронки устанавливается на топку печи и обкладывается камнями

Проверка устройства

Последний этап – это тестирование парогенератора

На этом этапе важно проверить три основных показателя: герметичность емкости, работу датчиков и скорость нагревания жидкости. Проверить герметичность можно простым способом – налить в резервуар воды и проверить, чтобы в местах, где делались отверстия, не было потеков

Прежде чем подключать парогенератор к сети, необходимо установить устройство защитного отключения (УЗО), а также заземляющий контур. Только после установки этих элементов проверяют скорость нагрева воды и количество выделяемого пара.

Если все функционирует, значит, устройство собрали правильно и его можно вводить в эксплуатацию. Если есть погрешности, то их исправляют с помощью регулировки клапанов и настройкой автоматизированной системы безопасности.

Парогенератор своими руками

Изготовить конструкцию самостоятельно несложно, главное, подготовить необходимые элементы и инструменты, а также разделить весь процесс на этапы. В первую очередь выбирают емкость, затем устанавливают нагревательные элементы, осуществляют водный приток и отбор пара. По завершении монтажа конструкции оборудование тестируют.

Выбор емкости

От этого параметра зависит производительность и мобильность оборудования. Лучше всего выбрать емкость из металла, у которой хорошая теплоизоляция. Это позволит уменьшить вероятность ожога при случайном соприкосновении. Сделать конструкцию можно из канистры, ведра или из электрического чайника. Главное правило – герметичность крышки. Размеры резервуара подбираются в зависимости от планируемого пара.

На заметку!

Самодельный парогенератор максимальной мощности изготавливают из газового баллона или старого огнетушителя. Предварительно их очищают от остатков и конструируют трубопровод, через который будет подаваться пар.

Нагревательные элементы

Детали для нагрева – это важный этап в изготовлении паромойки своими руками. Сначала определяют с помощью чего будет нагреваться вода: с использованием газовой или электрической плиты, или через электрический ТЭН. Последний метод более безопасный и простой. Можно использовать элемент со старого электрочайника. Если резервуар большой, то применяют два и больше ТЭНа. Если употребляют газовый баллон, то для него подойдет нагревательный элемент для бойлеров.

Устанавливают деталь на высоте в 1 см от дна емкости. Аккуратно просверливают отверстия с необходимым диаметром и в них вставляют болт, который с обеих сторон закрепляют шайбами и гайками. С помощью прокладок из термостойкого силикона обеспечивают герметичность, чтобы вода не просачивалась из щелей. Фиксируются прокладки с двух сторон. Затем устанавливают ТЭН и набирают воду, чтобы проверить на отсутствие протечки.

Монтаж генератора

Прежде чем приступать к сборке конструкции необходимо заранее разработать чертежи устройства и подготовить дополнительные детали и элементы. Это трубы, система управления и фитинги. При большой емкости подвод воды лучше сделать автоматический. Тогда нагревательный элемент не сгорит. В этих целях трубопровод делают с обратным и запорным клапаном. Если есть необходимость, то крепят очистительный фильтр. Паровую мойку своими руками монтируют в несколько этапов:

  1. Подготовка резервуара. Сначала открывают вентиль, чтобы ушел оставшиеся газ. Затем клапан снимается, и внутренняя часть емкости хорошо промывается теплой водой с моющим. Процедуру проводят несколько раз, пока посторонние запахи полностью не удалятся.
  2. Крепление нагревательных элементов. Не рекомендуют использовать сварку при креплении ТЭНа, так как в случае перегорания элемента, заменить его будет очень сложно. Крепежи должны хорошо выдерживать высокое давление в резервуаре, а также высокую температуру и влагу.
  3. Монтаж фурнитуры. Вверху баллона делают 4 ответвления: на одно из них устанавливают клапан контроля давления, второе – для подачи жидкости в резервуар, на третьем ответвлении устанавливают манометр и термодатчик, которые отслеживают температуру нагрева и давление, а четвертое – для контроля уровня воды в емкости. Последнее ответвление размещают ниже всех остальных.
  4. Дополнительные установочные моменты. Сюда относят ножки, подставку для конструкции, или колесики для удобства перемещения. Можно дополнительно сделать защитный кожух, чтобы избежать случайного контакта с горячим корпусом.
  5. Система подачи пара. Имеет вид трубопровода, где сопло берут с меньшим диаметром.

На заметку!

Важно заранее подумать о системе безопасности. Необходимо продумать так, чтобы при достижении максимального температурного параметра или давления система сама отключала нагрев

Датчики автоматического отключения продаются в строительном магазине. Поэтому самостоятельно разрабатывать их не нужно.

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

  • Шаг 1. Уложите нижний слой камней.
  • Шаг 2. Установите паровые пушки.
  • Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
  • Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

  • Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
  • Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
  • Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
  • Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
  • Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
  • Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
  • Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
  • Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
  • Шаг 9. Накрутите шаровой кран для отбора пара.
  • Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
  • Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

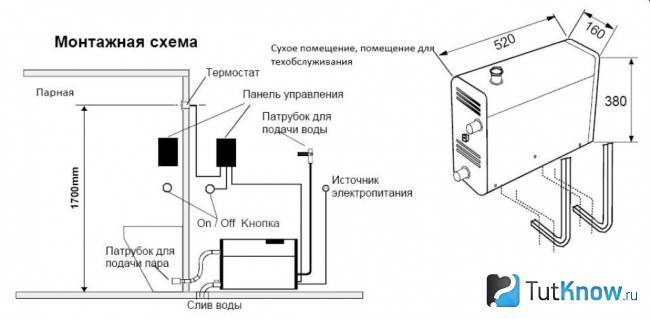

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться

В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Как сделать парогенератор

Прежде всего нужно будет определиться с мощностью генератора пара и его размерами. Для этих целей лучше всего использовать рекомендации по выбору мощности нагревателя в зависимости от объема парного отделения бани.

Далее выбираем объем емкости для воды. Обычно принимают, что на каждый 1 кВт/ч необходимо не менее 2-2,5 литров воды. К полученному объему добавляем еще столько же пространства в расчете на то, что в нормальном режиме емкость будет заполнена наполовину. Это обеспечит достаточную производительность, не будет оголения нагревательных элементов и заброса кипятка через выходное отверстие в помещение бани. То есть для двухкиловаттного ТЭНа парогенератора потребуется емкость не менее 6 л.

Какой вариант выбрать для собственной бани

Сразу нужно сделать оговорку, электродные и индукционные генераторы оказываются слишком небезопасными, чтобы строить и использовать их собственными руками в личной бане. Гораздо проще построить классический вариант парогенератора на ТЭНе или же установить в котел на твердом топливе так называемую паровую пушку или башню.

Варианты паровой пушки для засыпной каменки

Паровая труба или пушка отличается от обычного парогенератора принципом действия. Если в генераторе пар подается в парное отделение бани небольшими порциями, то пушка выдает огромное количество перегретого и сухого парового потока, накрывающего огромную площадь вокруг печки.

Конструктивно пушка представляет собой трубу из нержавеющей стали с перфорированными патрубками — отводами в нижней части. Паровую башню устанавливают в каменку печи и закладывают засыпкой.

Если нужно прогреть парилку бани, в раскаленную трубу через лейку заливают кипяток, очень горячий и сухой пар буквально выстреливает по сторонам от печи. Сделать паровую пушку для бани своими руками намного проще, чем строить генератор.

Можно использовать гофрированный металлический шланг или сварить из нержавейки «паук». Главное, чтобы после установки устройства точно знали направление выброса горячего пара, иначе можно получить тяжелые ожоги.

Используют пушку преимущественно для парилок большого объема, от 12 м3 и более. Если очень хочется, то для домашней или квартирной бани можно использовать модель, встраиваемую в стену.

Чем самодельный вариант парогенератора отличается от фабричного

Для того чтобы получить пар высокого качества, необходимо предусмотреть регулировку влажности горячей струи. У недорогих фабричных генераторов пара, как правило, имеется возможность регулирования расхода и интенсивности воды в баке. В более дорогих моделях уже имеется распыляющая пар форсунка и воздушная турбина, благодаря которой горячий поток выбрасывается на большое расстояние.

В парогенераторе высокого качества пар подается в помещение бани через жаровую насадку

В хороших итальянских парогенераторах обязательно предусмотрена осушительная насадка для пара или, проще говоря, жаровая труба. Обычный пар, истекающий из парогенератора, примерно на 40% состоит из капелек воды. Через 15-20 минут после работы генератора атмосфера в бане становится горячей, тяжелой и влажной. Поэтому на выходе устанавливается нержавеющая труба со встроенным нихромовым нагревателем. Проходя через нее, поток прогревается до 250оС и высушивается до 10% влажности. Примерно, как в лучших моделях каменки. В результате воздух в бане становится горячим, но сухим и легким для дыхания, быстро потеешь, и никаких ожогов. Именно ради такой атмосферы направлены все усилия по строительству парогенератора для бани.

Такую насадку несложно сделать для парогенератора своими руками, многие мастера переделывают профессиональные модели сушильных фенов. В этом случае воздушный поток в 450-500оС продувается через выходящий пар. Сама жаровая насадка без парогенератора неэффективна, только пережигает воздух. Но можно и не усложнять конструкцию и сделать парогенератор по типовой схеме для турецкой бани.

Виды парогенераторов и их конструкция

Соединительные трубопроводы воды и пара

В настоящее время, кроме традиционно используемых в русской бане камней, служащих для получения пара, применяют электрические парогенераторы, которые бывают 3-х типов, это:

  • Электродные – нагрев происходит путем прохождения электрического тока через воду.
  • Индукционные – нагрев воды осуществляется токами высокой частоты,
  • С помощью нагревательных элементов (ТЭНов) – при прохождении электрического тока через элементы ТЭНов, они нагреваются и передают свое тепло воде, в которую погружены.

Парогенератор состоит из следующих конструктивных элементов:

  • Корпус, в который помещены все остальные элементы конструкции. Может быть выполнен из металла или стойкого пластика.
  • Бак-накопитель воды.
  • Камера (блок) парообразования.
  • Блок управления и безопасности.
  • Соединительные трубопроводы воды и пара.
  • Электрические провода.
  • Устройства автоматики и контроля.
  • Насосы подачи воды и пара.

В блок управления входят датчики контроля уровня воды в баке-накопителе и количества образующегося пара на выходе из блока парообразования.

В блоке безопасности смонтированы автоматы защиты электрических цепей и нагревательных элементов от токов короткого замыкания и попадания напряжения на корпус парогенератора. Наличие и объем систем безопасности и автоматики, а также насосов подачи воды и пара, индивидуально для каждой конкретной модели устройства.
