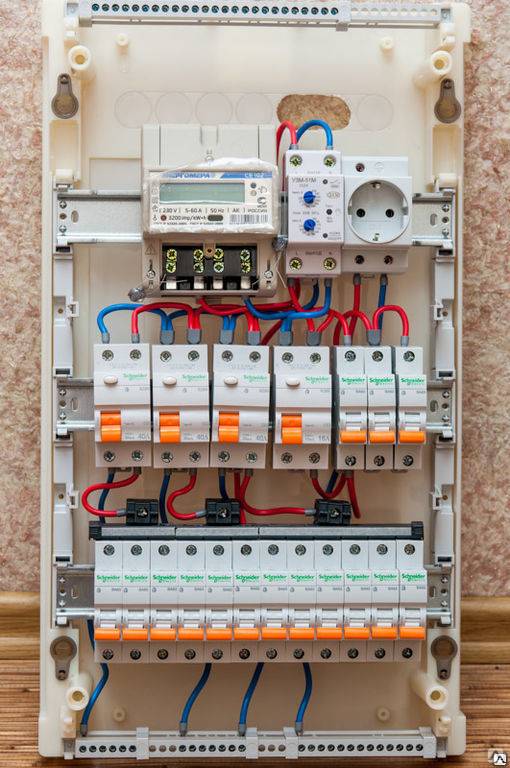

Сборка электрического щита своими руками

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Устройства подключения, устанавливаемые в электрощитке

При большом количестве модульных устройств (автоматов защиты) в электрощитке, а также для удобства подключения к вводным клеммам автоматов нужно для комплектации щитка купить клемные соеденители, вводные клеммы и клемные размножители.

На фото ниже показаны разнообразные варианты клеммных соеденителей, устанавливаемых на дин-рейку.

 Вводная клемма устанавливается в гнездо ввода автомата, а к контактам клеммы подключаются провода вводного кабеля.

1. Соеденительная клемма;
2. Разветвительная гребенка;
3. Автоматы звщиты;
4. Дин-рейка.

Клемные размножители. Крышка открывается:

В качестве дополнения электрощит может быть укомплектован фиксаторами для проводов и кабелей, позволяющим аккуратно уложить кабели внутри электрощитка, замком на дверцу.

На этом о комплектации распределительного щитка все!

Другие статьи раздела: Электромонтаж

• Базовые нормативы электромонтажных работ
• Вводной автомат. Расчет, выбор вводного автомата для квартиры
• Кабели с бумажной изоляцией
• Кабельный металлический лоток
• Как выбрать стильный торшер
• Как снизить цены на электромонтажные работы
• Комплектация распределительного щитка, автоматы защиты, клеммы подключения
• Магнитные пускатели: назначение, схема подключения
• Монтаж электропроводки
• Поиск исполнителя электомонтажных работ

Схемы электрощитков(функциональные)

• Схема подключения электросчетчика на 380 Вольт
• Схема электрического щита на 3 автомата защиты
• Электрическая схема щитка на 12 автоматов
• Электрическая схема щитка на 6 автоматов
• Электрическая схема щитка на 5 автоматов
• Электрическая схема щитка на 9 автоматов
• Электрическая схема щитка на 10 потребителей:9 однополюсных автоматов+1 трехполюсной+2 двухполюсных автомата,питание 380 Вольт

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы

• Щиток Квартирный:5 групп для 20 потребителей,питание 380 Вольт;
• Щиток Квартирный:4 потребителя,питание 380 Вольт;
• Щиток Квартирный:8 потребителей,питание 380 Вольт;
• Щиток Квартирный:10 потребителей;
• Щиток Квартирный:10 автоматов защиты;

Необходимость УЗО для электрического щитка

УЗО представляет собой устройство, которое отключает питание при превышении определенных показателей. Он способен распознавать утечку по электрической сети. Его необходимо устанавливать на все розеточные и силовые электрические линии. Необходимо знать несколько правил выбора и эксплуатации такого устройства:

• Для розеточных и силовых электрических линий необходимо найти УЗО, которые отличаются дифференциальным током срабатывания 30 мА. Лучше, если номинальный рабочий ток автоматического выключателя будет меньше на ступень, чем у УЗО.
• Если электрические розетки устанавливаются во влажных помещениях, следует использовать УЗО, рассчитанное на дифференциальный ток 10 мА.
• Под защиту одного УЗО можно установить от 2 до 4 линий, которые защищены автоматом. В этом случае система называется групповым УЗО. Необходимо следить, чтобы рабочий ток устройства равнялся номиналу автоматов или превышал его.

Использование дифференциальных автоматов с экономической стороны не оправдано. Лучше покупать УЗО и автоматы отдельно. Можно установить дифференциальный автомат только при острой нехватке свободного пространства в щитке. Такое устройство может использоваться и при защите особо важных электрических линий.

Совет! После разработки схемы электрощита следует получить консультацию опытного электрика. Это позволит избежать многих проблем в создании качественной электропроводки.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Отсутствует схема электрощита

    Каждый электрощит должен быть укомплектован его электрической схемой. Но, зачастую в лучшем случае имеется упрощенная схема, указывающая лишь наименование нагрузок отходящих линий.

    В схеме должны быть отражены точка подключения щита с указанием номинала аппарата защиты, все данные аппаратов защиты отходящих линий и вводного устройства. Марки, сечения, длины, отходящих кабелей. При необходимости потери в каждом кабеле. Мощности и токи нагрузок в отдельности и всего щита в целом. Для щита указывают установленную мощность (сумму мощностей всех нагрузок) и рабочую (единовременную) мощность. Также на схеме указывают коэффициент мощности, коэффициент спроса и степень защиты оболочки щита по ГОСТ 14254-96.

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Выбор места установки

В большинстве квартир щит устанавливают поближе к входной двери. Это не обязательное требование, главное соблюсти ряд рекомендация:

• быстрый доступ для включения или отключения напряжения;
• отдаленность от горючих и пожароопасных материалов;
• естественное освещение помещения, где установлен щиток, является преимуществом при ремонтных работах.

Разделка кабелей

Для разделки кабеля используют специальный инструмент, предназначенный для снятия изоляции. Как правило, профессиональные электрики используют клешни или нож с пяткой. Оборудование увеличивает скорость работы с кабелем. При разделке снимают внешнюю оболочку, а затем нужное количество изоляции с каждой из жил.

Подключение групп потребителей

При монтаже модули группируют в зависимости от разных факторов. К примеру, по назначению или помещению. Автоматы для освещения квартиры устанавливают поочередно, после чего монтируют защитные устройства для кухни, ванной и других комнат.

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Полезные советы при сборке электрощитка

Термоусадочные трубки для проводов

Чтобы собрать электрощит с приборами учета электроэнергии и защитным оборудованием, рассчитанным на 380 В 15 кВт, понадобится приобрести качественный влагостойкий бокс. Провода подкидываются на автоматы специальными опрессовочными наконечниками, обжимаются клещами.

Изоляционная лента не сможет создать надежное покрытие. Удобнее работать с термоусадочными трубками, которые при нагреве феном или зажигалкой плотно обжимают изделия.

Жилы подбираются с одинаковым сечением. Разные сечения кабеля в одной клемме выключателя приведут к оплавлению изоляции и пожарам.

Готовый короб должен иметь промаркированные элементы. Так будет проще выключить подачу напряжения в отдельное помещение. Подписать узлы можно маркером или приклеить на скотч бумажные таблички.

Отсутствует маркировка внутри щита

    Необходимо обеспечивать легкое распознавание всех устройств и проводников внутри любого электрощита. Раньше для маркировки проводников использовали ПВХ трубки белого цвета, на которые наносили соответствующие надписи. Сейчас выполнение данной задачи существенно упростилось – используют готовые маркировочные изделия. На Рис. 4 показан способ маркировки проводников внутри электрощита. Используют буквенно-цифровую маркировку в соответствие с электрической схемой щита. Шины для подключения нулевых рабочих и защитных проводников обозначают N и PE соответственно. Для нулевых рабочих проводников используют провода с изоляцией синего (голубого) цвета. Для нулевых защитных – с изоляцией, содержащей полосы желтого и зеленого цветов. Фазные шины обозначают L1, L2, L3. В отношении цветового обозначение фазных шин в настоящее время нет однозначного решения – имеется существенная нестыковка в нормативных документах, подробно описанная в аннотации к ГОСТ Р 50462-2009.

    В соответствие с требованиями некоторых нормативных документов маркировать необходимо и контактные зажимы шин N и PE. Порядковые  номера при этом должны соответствовать порядковым номерам аппаратов защиты (см. например п. 6.3.10 ГОСТ Р 51628-2000 и  п. 6.4.6 ГОСТ Р 51732-2001). Но выполнение данного требования, к сожалению, часто бывает труднореализуемо при использовании малогабаритных шин.

Маркировка проводников в электрощите

Рис. 4 Маркировка проводников в электрощите

Техника безопасности

Щиток обслуживают подготовленные работники. Аварийные работы проводят выездные оперативники. Начинают ремонт только после обесточивания распределительного устройства. Ставят предупредительные знаки о работе, запрещающие включать рубильники.

В щите под каждым выключателем делают четкие обозначения и надписи о принадлежности устройства к определенному контуру. Используют клейкие стикеры, на которых пишут короткие информативные надписи.

Работы выполняют на резиновом коврике или в токоизолирующей обуви. Надевают прорезиненные перчатки, рукоятки инструмента должны быть в изоляции.

Виды защитной автоматики

В электрическом щите применяют три типа устройств:

• автоматические выключатели;
• УЗО;
• дифавтоматы.

Автомат может функционировать в ручном режиме или срабатывать при возникновении КЗ в линии. Коммутационное устройство бывает электронным или механическим, оно включает и отключает электроток при возникновении ненормируемого показателя тока.

УЗО — защитное устройство для разрывания цепи при касании человека с токоведущим деталям. Прибор контролирует ток утечки, который появляется в этом случае. Предохраняет от пожара, возникающего при утечке электротока через неисправную оболочку проводов.

Дифавтомат совмещает в коробке устройство УЗО и автоматический выключатель, экономит место в распределительном щитке. Совместный комплект стоит дороже и не позволяет увидеть причину автоматического обесточивания. Есть модели с флажком, показывающим причину неисправности.

Выбор для дома и квартиры

По числу фаз выбирают УЗО в зависимости от типа магистрали — в однофазной ставят соответствующий прибор, для 380 В покупают трехфазное.

Производят УЗО с номинальными значениями тока на 16, 25, 40, 63 А. Такие показатели говорят о величине тока, который модуль будет пропускать без выключения. УЗО не оснащено защитой от сверхтоков (перегруз, замыкание), поэтому его компонуют с автоматом-выключателем. Параметр указывают на обратной стороне приборного корпуса.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Элементы щита и порядок сборки

Вариант DIN-рейки в корпусе щитка

Грамотно собранная схема щита – основа нормальной эксплуатации всей системы энергоснабжения дома

Поэтому важно сразу же разобраться с составом будущего распределительного устройства. Потребуется разместить следующие элементы:

• DIN рейки, используемые для фиксации электротехнических устройств.
• Заземляющие шинки, выполнение в виде планок с набором крепежных отверстий.
• Вводный автомат.
• Электросчетчик, монтируемый рядом с ним.
• Устройства защитного отключения (УЗО).
• Линейные автоматические выключатели.
• Реле защиты от перенапряжений и другие приборы.

Особых сложностей с установкой и подключением большинства из перечисленных приборов, как правило, не возникает. Единственное, на что следует обратить внимание, – обоснованность использования УЗО и реле напряжения. Схема электрощитка в квартире с УЗО и реле напряжения гарантирует ее пользователю защиту от поражения током и перепадов потенциалов

Поэтому их установка в частном жилом доме считается обязательной.

Отсутствует эксплуатационная документация

    На каждый распределительный щит должна быть выпущена эксплуатационная документация (руководство по эксплуатации). Объем этого документа зависит от типа и назначения щита. Это не большой документ, в состав которого входит: наименование изготовителя, область применения и условия эксплуатации, номинальные частота, мощность и ток, номинальные токи всех аппаратов защиты, указания по монтажу, указания мер безопасности, данные по сертификации.

    Специализированные предприятия по выпуску щитового оборудования, как правило, представляют сертификат соответствия на весь щит, в том числе, если щит изготовлен в единственном экземпляре.

Нюансы пусконаладочных работ

После того, как щитовое устройство будет установлено, необходимо отключить все приборы, которыми оно оснащено. Следующие шаги:

• нагрузить все розетки;
• подать напряжение, проверить его наличие на входе, правильность фазы и нуля;
• поочерёдно произвести проверку УЗО и дифавтоматов;
• оценить напряжение на входе и выходе автоматов;
• проверить поведение щитка при подключении оборудования высокой мощности;
• провести проверку розеток и выключателей.

Электрический щит требует периодических осмотров. Раз в месяц его следует открывать, подтягивать контакты, оценивать качество работы УЗО. Если щиток уставлен правильно, то он прослужит довольно долго.

Как выбрать хороший электрощит?

Качество и надежность электрощита в доме зависят в основном от качества аппаратуры, но то, каким будет распределительный щиток, тоже имеет значение.

Есть разные виды квартирных электрощитов. Выбор зависит от количества модулей и конкретных условий. Предпочтение следует отдавать пластиковым щитам, обладающими следующими качествами:

• внутри установлена металлическая, а не пластмассовая DIN-рейка — такая планка обеспечивает более надёжное крепление защитной аппаратуры;
• откидывающаяся крышка — дополнительно защищает автоматы от случайного включения и механических повреждений;
• есть клеммник для заземляющих проводов — при его отсутствии и наличии заземления клеммник придётся устанавливать дополнительно.

При значительном количестве аппаратуры предпочтение следует отдать коробкам, внутри которых есть рама с установленными на ней DIN-рейками. Если 2-3 автомата легко смонтировать в установленном распредустройстве, то подключить 5-10 и более затруднительно. В этом случае рама вынимается, монтаж и подключение производятся на столе, и она устанавливается обратно.

Watch this video on YouTube

Как выбрать модульное оборудование в электрический щит

Аппаратура, устанавливаемая в электрощит, выбирается в первую очередь по общему току устройств, подключаемых после конкретных устройств защиты.

Ток автоматов защиты должен обеспечивать работу всех электроприборов одновременно, но не превышать допустимый ток для проводки.

Например, общая мощность электроприборов — 5кВт. Общий ток этих приборов составит по формуле номинальный ток автомата не должен превышать это значение, иначе появляется опасность перегрева кабелей и выхода их из строя.

Допустимый ток УЗО и реле напряжения для надёжности выбирается больше тока автомата защиты, который находится с ним в одной цепи.

Кроме того, в собранный электрощит устанавливаются розетки, амперметры, пускатели для включения электроотопления и другое оборудование.

Отсутствуют обозначения кабелей

    Все отходящие от распределительного щита кабели должны быть промаркированы (требования п.п. 3.103, 3.104 СНиП 3.05.06-85, п. 2.3.23 ПУЭ 6-го издания). Для этих целей могут быть применены бирки: квадратные для маркировки кабельных линий напряжением до 1000 В, круглые – свыше 1000 В и треугольные для маркировки контрольных кабелей. Требования к биркам установлены в ТУ 36-1440-82. На бирках указывают марку, сечения и наименования кабельных линий. Недопустимо использовать для маркировки самодельные бирки, изготовленные из недолговечных материалов, как показано на Рис. 3 (малярный скотч вокруг кабеля).

    О наиболее типичных ошибках электромонтажа, не касающихся напрямую электрощитов можно почитать в статье Типичные нарушения правил электромонтажа.

Маркировка щита правила

Есть такие правила, ПТЭЭП, Правила тех.эксплуатации электроустановок потребителей. В них указано, как должны маркироваться сами щиты и провода в электрических щитах.

1. Электрический щит должен именоваться. Имя щита наносится на корпус. Для квартиры это правило выполнять глупо, а вот для вводного щита дома установленного на столбе, вполне оправдано; 2. Внутри щита должна быть бумажка с указанием всех потребителей (розеток и светильников) в табличном виде; 3. Внутри щита должна быть схема сборки щита. Это правило относится к щитам, покупаемым в сборе, схема комплектуется после сборки щита.

Примечание: Если вам щит собирает электрик, обязательно возьмите у него схему сборки.

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Маркировка щита правила

Есть такие правила, ПТЭЭП, Правила тех.эксплуатации электроустановок потребителей. В них указано, как должны маркироваться сами щиты и провода в электрических щитах.

1. Электрический щит должен именоваться. Имя щита наносится на корпус. Для квартиры это правило выполнять глупо, а вот для вводного щита дома установленного на столбе, вполне оправдано;

2. Внутри щита должна быть бумажка с указанием всех потребителей (розеток и светильников) в табличном виде;

3. Внутри щита должна быть схема сборки щита. Это правило относится к щитам, покупаемым в сборе, схема комплектуется после сборки щита.

Примечание: Если вам щит собирает электрик, обязательно возьмите у него схему сборки.

Монтаж щита освещения

Когда подготовительные работы полностью завершены можно приступать непосредственно к установке. Процесс установки будет зависеть от количества фаз.

Однофазные щиты освещения

На сегодняшний день наибольшей популярностью пользуются щиты освещения с однофазными потребителями.

Подключение однофазного щита освещения

Процесс монтажа таких щитков заключается в следующем:

• Перед началом монтажа нужно изучить и подготовить однолинейную схему. Некоторые прикрепляют схему в дальнейшем на дверце электрического щита.
• Процесс монтажа начинают с крепления DIN-реек. На них вы сможете закрепить все современные коммутационные аппараты. В некоторых конструкциях уже присутствуют din-рейки, но в большинстве случаев их потребуется переделать.
• Сразу желательно установить и шины для крепления проводов. Эти шины в дальнейшем могут крепиться на рейки или к ящику. Все зависит от их конструкции.
• Теперь можно приступать к установке оборудования на рейки. Крепление осуществляется за счет пружинного механизма.
• Согласно нормам ПУЭ питание всегда будет находиться слева. Поэтому, если впервые открываете электрический щиток можете быть уверенны, что в левом верхнем углу располагается вводный автомат. Если есть автомат резервного питания, то обычно его располагают справа.
• Если в конструкции есть вводный автомат, тогда фазный провод устанавливают сразу под ним. Клеммники для нулевых проводов могут располагаться немного ниже. В некоторых случаях их также размещают на боковые стенки шкафа.
• В дальнейшем от фазного клеммника запитывают групповые автоматы. Поэтому они располагаются ниже шин.

На фото представлена трехлинейная схема распределительного щитка

• Если вы решили установить УЗО, тогда их нужно разместить ниже групповых автоматов. В этом ряду вы также можете разместить дополнительное оборудование.
• Когда силовое оборудование будет установлено можно будет приступать к его подключению. Для этого вам потребуется принципиальная схема щита освещения. Она позволяет проследить каждый провод.
• Когда распределительный щиток будет расключен внутри его можно будет монтировать на постоянное место установки.

Трехфазный ЩО

Монтаж, а также изготовление, которое выполнено в трехфазном исполнении практически не отличается, но здесь есть определенные нюансы.

На фото представлена схема трехфазного расключения щитка освещения

Теперь давайте рассмотрим нюансы, с которыми вы можете столкнуться при установке:

• Главное отличие заключается в возможности подключения трехфазных и однофазных нагрузок. В зависимости от типов нагрузки также существует вариант, когда однофазная нагрузка будет питаться от 2 или 3 разных фаз.
• Первым возможным вариантом является питание от вводного автомата трехфазных и однофазных нагрузок. В этом случае ниже вводного автомата, вам потребуется разместить три шины фазных проводов. От них могут запитываться однофазные и трехфазные нагрузки. В другом принцип построения такого щита будет похож на однофазный.
• Если от трехфазного вводного автомата будут питаться только однофазные нагрузки, тогда в этом случае ниже вводного автомата на одном уровне нужно установить три шины для фазных проводников. От каждой из этих шин можно запитывать отдельные группы.

Готовые к установке щиты освещения

Сейчас на рынке также представлены и готовые к монтажу распределительные щиты освещения. В их конструкции уже присутствует все необходимое оборудование, которое достаточно просто подключить. Есть множество типов таких щитов, поэтому рассматривать каждый нет смысла.

1. Обозначение комплектации и типа устройства будет наноситься в верхней части. Первый символ указывает на наличие вводного автомата. Если стоит цифра «1», тогда это означает, что здесь присутствует выключатель без встроенных защит. Символ «1А» говорит о том, что здесь присутствует выключатель со встроенными защитами. Символ «1Д» говорит о том, что в конструкции есть автомат со встроенными защитами защитного отключения. Соответственно, цифра «0» обозначает, что в устройстве нет вводного автомата.
2. Следующие цифры говорят о номинальном токе, на который рассчитывается щит освещения.
3. Через дробь указывается количество автоматический выключателей и автоматов УЗО.

Кроме этого в обозначении вы можете встретить следующие буквы:

• «У» – обозначает необходимость встраивания щитка в нишу;
• «Сч» – наличие в конструкции щита счетчика;
• «Ф» – наличие дополнительных приборов контроля, а также сигнализации.
