Как построить деревянный навес для авто

Деревянная постройка для защиты машины – одна из самых простых, быстровозводимых и дешевых конструкций. Чтобы построить навес из дерева, купите брус, необрезную доску, кровельный материал, метизы и пропитку, защищающую деревянные элементы от влаги, грибка, насекомых.

Выполняйте строительство следующим образом:

• установите опоры их бруса или бревна. По продольным стенам добавьте по 1-2 дополнительной стойке;
• уложите на верхушки столбов ярус основания стропильной системы;
• соорудите стропила поверх верхнего ростверка, если предусмотрена двускатная крыша;
• сделайте обрешетку скатов с шагом 30-50 см;
• закрепите кровельный материал (шифер, рубероид, черепицу, поликарбонат, листовое железо, ондулин) на досках обрешетки;
• обработайте все деревянные части навеса специальным составом против гниения.

Еще проще установить односкатный навес. Сделайте установку опор с разной высотой – два столба на высотой от земли 2,5 м и две стойки высотой 2,0 м. Соедините верхушки опорной системы поперечинами, уложите стропила для равномерного распределения нагрузки, закрепите кровельный материал.

Проект, чертеж и схема

Черчение схемы для конструкции – не слишком сложный процесс. Первоначально стоит определиться с местом размещения навеса. Далее – замерить свободный участок (для этого потребуется строительный метр), записать полученные данные на листик.

Для формирования проекта потребуется обратить внимание на:

1. Во-первых, стоит определиться с габаритами и количеством автомобилей, которые планируется ставить под укрытие. После – решить, какой вид навеса подходит для конкретного случая.
2. Высоту готовой конструкции необходимо планировать с учетом дополнительного груза на крыше автомобиля или роста хозяина. Поэтому нужно дополнительно добавить 150 сантиметров. Однако слишком большая высота крыши может привести к тому, что из-за постоянного воздействия ветра повысятся нагрузки на изгиб стоек. Также под слишком высокую крышу могут попадать капли косого дождя.
3. Чтобы обеспечить большую прочность конструкции для машины, необходимо устанавливать дополнительные поперечные балки, монтируемые между несущими столбами. Предназначение таких балок – усиление конструкции и повышение устойчивости против ветра или других механических воздействий.
4. Далее необходимо определиться с шириной конструкции. Для этого потребуется измерить ширину автомобиля с открытыми дверьми с обеих сторон; к полученным показателям добавить не менее 30 сантиметров с двух сторон.

После определения размеров постройки можно начинать подготавливать материалы.

Чем покрыть навес для машины

При выборе навеса следует ориентироваться на общий архитектурный стиль других построек

При этом важно определиться с материалами. Важным моментом является накрытие

От вида кровли зависит и выбор материала. Часто применяются такие варианты:

односкатный вариант является самым простым в установке. Он рекомендуется для конструирования отдельно стоящих построек;

Односкатная кровля

двухскатные конструкции также применяются для автономных сооружений и для тентовых построек;

Двухскатная крыша замечательно избавляется от осадков

для пристроенных и отдельных навесов используются арочные кровли.

Арочный навес не только хорошо защищает поверхность от осадков, но и является декором при оформлении дворовой территории

Для сооружения конструкций с двускатной крышей или с односкатной крышей используются такие материалы, как металлочерепица, шифер, профнастил, ондулин или поликарбонат. Чтобы сделать арочные сооружения используется рулонный металл и поликарбонат.

Самый простой вариант представляет односкатная кровля. В этом случае наклон ската составляет примерно 25 градусов. Для скатных конструкций замечательно подходит жесткий листовой материал.

Watch this video on YouTube

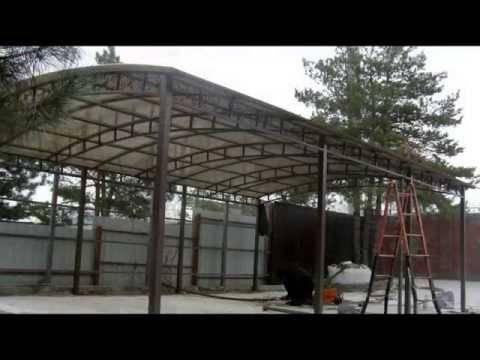

Навесы из поликарбоната для машин

Из поликарбоната можно соорудить прочные конструкции на две машины или для одной. Подобный материал имеет множество преимуществ, например, доступные цены. Поликарбонат можно разместить над любым навесом под машину. При этом простые конструкции на дачу можно легко выполнить своими руками.

Поликарбонат является отличным материалом для создания любых навесных сооружений. В данном случае его используют для покрытия большого участка дворовой зоны

Решая, как сделать сооружение необходимо учитывать и материал изготовления каркаса, а также важна толщина поликарбоната. На фото можно посмотреть, как выглядят подобные конструкции из такого материала на 2 машины или на одну.

Поликарбонат кладут на каркасную конструкцию и закрепляют с помощью специальных крепежных элементов. Используя данный материал, можно соорудить гараж с навесом над машиной.

Навес для машины из профнастила

Навес под машину из профлиста является одним из самых популярных. Такое покрытие можно легко выполнить своими руками. Кроме того, подобная конструкция имеет небольшой вес. Ее можно прочно закрепить на каркасе, что обеспечит ее устойчивость при сильных порывах ветра.

Такой материал можно применить и в качестве тентового укрытия. Как выглядит навес из профнастила можно посмотреть на фото.

Профнастил довольно популярный материал для создания укрытий

Перед работой нужно сделать хотя – бы самые простые чертежи. Установка достаточно проста. Независимо от варианта конструкции нужно листы профнастила класть снизу вверх. Сначала крепится первая деталь, а ее край прикручивается саморезами. Также можно воспользоваться фиксаторами с резиновой прокладкой. После этого устанавливается другой лист внахлест. В местах стыка прикручиваются еще два самореза.

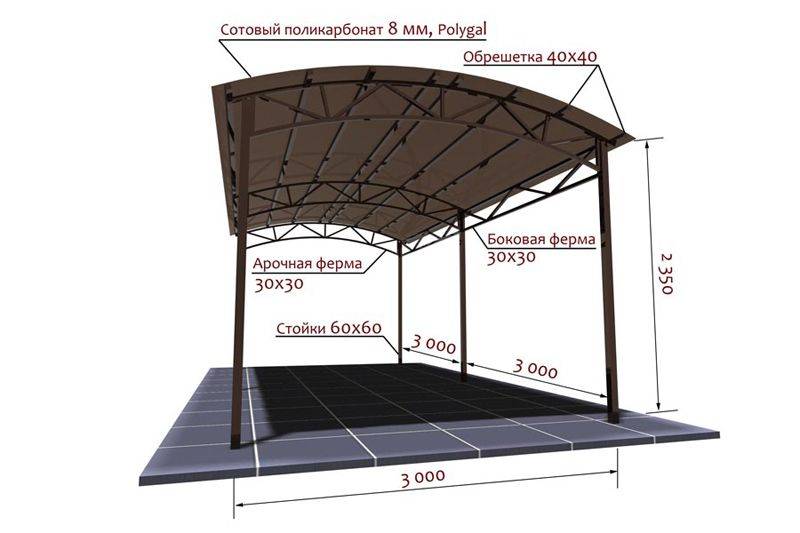

Чертеж для арочной конструкции

Навес для машины из металлочерепицы

На фото вы можете посмотреть варианты из металлочерепицы. Имея под руками чертежи, вы можете сделать простые конструкции своими руками. Если кровля для основного здания делается из такого материала, то можно сделать пристроенный навес под одной крышей. В этом случае можно сделать полностью закрытую конструкцию для установки автомобиля.

Если применяется односкатная крыша для автономного навеса, то можно стены поставить на прочном основании из плитки, цемента или бетона. Часто разные производители предлагают конструкции под ключ. При этом цена зависит от размеров строения и применяемых материалов.

Металлочерепица позволяет создать оригинальный дизайн

Как поставить столбы для навеса

Опоры для навеса можно установить разными способами. Выбор зависит от материала изготовления столба, типа грунтов и предполагаемой нагрузки на покрытие.

Монтаж деревянных столбов

Как установить деревянные столбы для навеса:

1. Закопать столб. Для этого выкапывают яму, засыпают а дно подушку из смеси песка и щебня. Туда же опускают подготовленную деревянную стойку, тщательно обработанную от гниения. После этого засыпают грунт обратно и уплотняют его. Этот метод подходит для организации временного или легкого навеса.
2. Прикрепить стойку к существующему столбчатому фундаменту. Это щадящий способ использования деревянных стоек. В готовые столбчатые фундаменты заранее закладывают пластины, к которым в последствии крепятся деревянные опоры.

Забивание

Забить можно металлические столбы в плотные грунты. Это отличный способ сэкономить на монтажных работах и получить надежный каркас.

В отмеченном месте устанавливают трубу, надевают оголовок (толстый слой картона) и начинают забивание до достижения плотных пород грунта. Поскольку подушка из песка и щебня при этом методе отсутствует, ориентироваться стоит именно на твердые опорные пласты. Излишки длины по верху можно подрезать. При этом, глубина столбов для навеса не должна быть меньше 1,5 метров или ½ от верхней части столба.

Бутование столбов для навеса

Это метод, аналогичный закапыванию. В отмеченном месте готовится лунка глубиной ниже уровня промерзания на 0,3 метра. На дно засыпается смесь песчано-гравийная и устанавливается столб. Далее яму послойно заполняют песчано-гравийной смесью, постоянно подливая воду для уплотнения.

Когда до вершины лунки осталось 15-20 см, заливают бетонный раствор, который служит в качестве усиления для опоры.

Плюсы метода:

• Высокая эффективность при малых финансовых и трудовых затратах;
• Быстрая скорость установки.
• Недостаток – небольшая несущая способность столбов.

Бетонирование столбов для навеса

Чтобы получить надежную и универсальную опору, берут металлические трубы и заглубляют их в грунт, применяя бетонирование основания столба. Метод целесообразен для использования на подвижных и пучинистых грунтах, где сложно достигнуть плотных слоев и необходимо защитить стойку от выталкивания при пучении насыщенного водой грунта.

Как забетонировать столбы для навеса:

• 1) Выкапывают яму на рассчитанную глубину;
• 2) Низ засыпают щебеночно-песчаной смесью и уплотняют;
• 3) Выставляют металлический каркас для усиления «стакана»;
• 4) Монтируют опалубку;
• 5) Вставляют трубу и фиксируют ее к каркасу металлической арматурой;
• 6) Производят заливку бетона.

Крыша

Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.

Виды ферм для навесовГотовые фермы из профиля

Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.

Стропильная система

Для жесткости любой каркасной конструкции важна верхняя обвязка.

Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.

Профильная обвязка для поликарбоната

Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.

Крыша с деревянными стропилами

Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.

Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.

Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.

Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.

Правильное крепление профнастила

Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.

Крыша навеса из поликарбоната

Обвязку изготавливают из профильной трубы такого же сечения, что и у столбов. Прогоны для фермы и обрешетки делают из трубы сечением 40х40х2 или 40х20х2 (зависит от размеров навеса). Стальные профили крепят с помощью сварки или механического крепежа, алюминиевые профили — винтами с гайками.

Для крыши навеса выбирают сотовый поликарбонат толщиной 6-16 мм. Если крыша арочная, то легче гнуть лист 6-8 мм, но шаг прогонов должен небольшим — 60-90 см. Для скатной крыши берут лист потолще, а шаг прогонов увеличивают до 100-120 см.

Для монтажа листов используют стандартную комплектацию: саморезы с термошайбами и соединительные Н-образные профили.

Торцы листов защищают герметиком и специальной лентой.

Какой вариант навеса вы себе присмотрели?
Из профилей и поликарбоната 60%

Из дерева 40%

Никакой 0%
Проголосовало: 80

dizlandshafta

Полезно10Бесполезно

Характер кровельного покрытия

Все большей популярностью пользуется поликарбонат, который имеет неплохие характеристики:

• Современный внешний вид.
• Пропускает солнечный свет.
• Имеет неплохие эксплуатационные характеристики.
• Материал достаточно гибкий и упругий.
• Простота в монтаже.

В наше время в строительных магазинах наблюдается огромный выбор цветовых решений подобного материала. Почему-то многие указывают на дешевизну поликарбоната. Скорее всего, что это может быть отечественный производитель, так как этот материал достаточно дорогой, хотя и востребованный, если есть лишние деньги. При наличии таких средств, допустимо выбрать поликарбонат различной степени прозрачности.

Пристроенный к дому навес своими руками (фотоотчет)

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

С мотобуром копать проще))

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Основа под столбы

Шаг установки столбов — 2 метра.

Так выглядит залитый ряд опор под автомобильный навес

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

Столбы прикручены к «пяткам»

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

Запилы на балках

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Уложено ОСБ на крышу

Сбоку  между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской — чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

На навесе танцевать можно

Теперь на стоянке конкуренция.

Готовый навес для машины

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

• в козырьке над балконом.
• в бассейне.
• в мангале.
• в автомобиле.
• в беседке и патио.
• над крыльцом;

Навес во дворе дома: пошаговая инструкция по изготовлению

Сначала нужно подготовить площадку. Она выравнивается и заливается бетоном. Альтернатива – укладка тротуарной плитки. Вариант с меньшими трудозатратами – обустройство фундамента только для опорных колонн. Обязательное условие – ровная поверхность для крепления стоек.

Затем необходимо выполнить следующее.

1. Установить опорные колонны и закрепить их. С помощью уровня и отвеса проверить правильность положения.
2. Для фиксации опор можно использовать временные ребра жесткости.
3. Монтаж основания для кровли, крепление его к опорной конструкции.
4. Установка кровельного материала.
5. Проверка надежности навеса.

Если в качестве материала изготовления использовались профильные трубы – после сборки их нужно грунтовать и красить.

Материалы для каркаса

В основном для опор используют древесину — брус или бревно, металлическую трубу круглого или прямоугольного сечения. Иногда опорные колонны складывают из кирпича или камня. Они более массивные, привлекают больше внимания, потому должны вписываться в стиль постройки, которая находится рядом.

Есть еще варианты, когда низ опорной колонны делают из кирпича, а верх — из древесины или металла. И в этом случае все определяется стилистикой дома и участка. Не стоит делать кирпичные опоры, если есть ограничения по размерам участка: они довольно массивные и отнимают приличное количество места.

Все материалы (кроме кирпича) перед использованием обрабатываются. Древесина в обязательном порядке покрывается антипиренами (снижающими горючесть материала). Затем пропитывается составами, которые будут защищать ее от поражения насекомыми-древоточцами, а также от всех погодных условий.

Интересный проект автонавеса из поликарбоната

Его реализация

Особое внимание стоит уделить обработке древесины, которую будут закапывать в грунт. Ее можно пропитать специальными составами для древесины, контактирующей с грунтом (например, Сенеж Ультра и его аналоги). Хорошо себя показала пропитка в отработке

Концы столбов, которые будут закапывать, погружаются в емкость с отработкой на пару дней. После просушки их можно использовать без дополнительных мер. Лет на 10 хватит.

Второй вариант — залить бетонный столб в землю, а в него вмонтировать закладную пластину, башмак или шпильку, к которым потом крепить деревянный брус.

Металлические столбы зачищается от ржавчины, покрывается грунтовкой. После сварки, дополнительно обрабатывают швы и все покрывают краской  в два слоя. Второй наносят после того, как первый слой краски высохнет до состояния «на отлип».

Пошаговая инструкция, как самому построить навес к дому из поликарбоната

Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:

• Детали, а также несущие элементы не должны быть с трещинами.
• Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
• Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.
• По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
• Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
• Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5.8 по пункту 7798-70 ГОСТ.

Чертеж ассиметричного арочного навеса

Практическое строительство

Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.

Способ, как закрепить вертикальные опоры

Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.

Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.

Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.

Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат

Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.

Как правильно работать с поликарбонатом

Разрезать поликарбонат лучше циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Делать отверстия следует дрелью с сверлом по металлу, между ребрами жесткости. На верхних торцах сотовых панелей следует установить планки и самоклеящуюся ленту для герметизации, нижние – закрывать нельзя.

Всего существует 2 способа:

Термошайбы – отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна войти плотно до щелчка. Длина шайбы равна толщине поликарбоната, она обязательно укомплектована резинкой, которая уплотняет соединение, что препятствует попаданию внутрь осадков и пыли. Подобное крепление называют точечным, шайба плотно удерживает поликарбонат и препятствует его деформации при нагревании.

Как закрепить поликарбонат на навесе с помощью термошайбы

Специальный профиль – планка с пазами по обе стороны, в которые и вставляется поликарбонат. Способ предпочтителен, если листы приходится стыковать. Края прикручиваются термошайбами. Профили предусмотрены для разного соединения: угловые, стыковочные, неразъемные, стеновые, разъемные и специальный для стыковки, если надо изменить конфигурацию кровли.

Фото-инструкция, как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый метод, панели крепятся на замазку, но если вы делаете навес своими руками, то лучше ограничиться 2 предыдущими советами.

Виды крепления поликарбоната к обрешетке

Как сделали навес для поликарбоната (фотоотчет)

Использованные материалы:

• профтруба
  • для стоек 80*80 14,6 м;
  • для арок 50*25 — 4 шт. по 6 м + 50*25 — 10 шт. по 6 м. на распорки;
• пескобетон — 3 мешка по 40 кг.
• щебень — 4 мешка по 25 кг.
• сурик — 3 банки по 1 л.

Навес делали над готовой уже дорожкой. Столбы закапывали в промежуток между бордюром и забором. Получилось, что опоры навеса ставили возле столбов забора. Было решено их использовать при выставлении уровня: анкерами прикрепили, чтобы не мучиться при заливке.

Так крепили столбыСтолбы ровняем

Металлические столбы стоек закопали в грунт на 1,2 м, засыпали щебнем, залили бетоном. Когда бетон схватился, приварили верхнюю обвязку.

Привариваем верхнюю обвязку

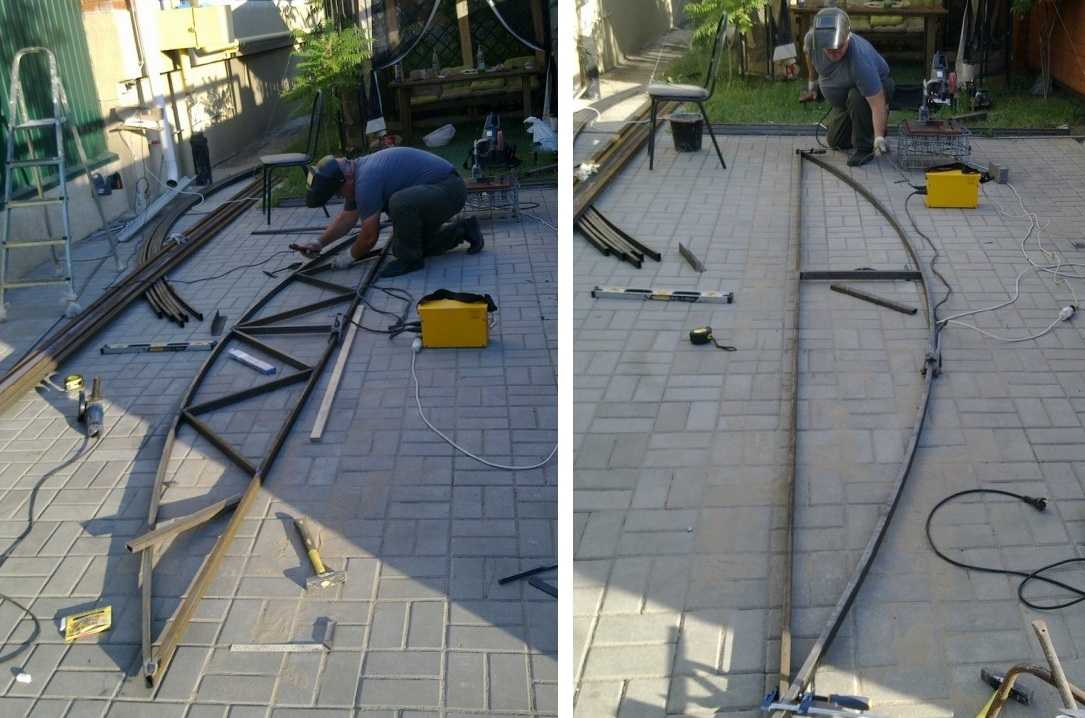

После началось изготовление ферм. Сначала на трубогибе выгнули профили с требуемым радиусом (подъем в высшейточке 1,2 м). После началась сборка «конструктора».

Сборка ферм

Полезными были струбцины, ими скрепляли детали, чтобы они не сдвинулись при работе. Фиксировали к первой ферме, чтобы все было сделано точно. Струбцин было много)))

Нарезаем, складываем, варим

Когда все фермы готовы, их очистили, зашкурили до белого металла, потом прогрунтовали и дважды покрасили. После началась акробатика. Надо установить тяжеленные фермы на столбы, выставить по вертикали, не сбив при этом диагонали.

Исполнение акробатического этюда

Как только удалось выставить верно, быстро прихватывали сваркой, оставив тщательное проваривание швов «на потом», на после финишной провеки: все должно оказаться на одном уровне.

Исполнение акробатического этюда

Произошло чудо, все оказалось почти на одном уровне. Небольшой перепад в несколько миллиметров в расчет не берем.

Все фермы выставлены на одном уровне

Теперь привариваем обрешетку из профильной трубы 50*25 мм под поликарбонат. их располагаем вдоль длинной стороны навеса. Шаг установки выбран 0,8 м.

Привариваем трубы для крепления поликарбоната

Осталось прикрепить поликарбонат. Крепится он на саморезы через специальные термошайбы (продаются там же где и поликарбонат). Два листа соединяются при помощи специальных профилей. Они бывают разъемные и неразъемные. Неразъемные дешевле, но потом вы из этого поликарбоната ничего больше не сможете сделать. Так что использовали разъемные.

Первый лист закреплен

Также надо закрывать края всех листов, иначе внутрь будет набиваться пыль, мошкара, потом из-за испарений появится влага, а следом — плесень. И вид у покрытия будет плачевный. Потому устанавливаем специальные заглушки на края.
