Навес из профильной трубы

Типы навесных строений

Навесы из профтрубы классифицируют по типу опорной и стропильной систем.

Тип опорной системы зависит от места расположения навеса относительно других строений. Разделяют пристроенные, консольные и отдельностоящие конструкции.

Рекомендуем ознакомиться: Воздуховоды из оцинкованной стали, их виды и применение

Тип навесаСфера примененияОсобенности конструкции
пристроенныйтеррасы, веранды, открытые помещения кафе, пристроенные автостоянки, козырьки над входными группамипристраивается к одной или нескольким стенам существующего здания, имеют дополнительные опоры
консольныйкозырьки небольшого размера над входными группами, окнами, балконамине имеет опор, крепится непосредственно к стене строения, дополнительную фиксацию обеспечивает система подвесов, также закреплённая на стене
отдельно стоящийнадворные постройки, навесы над игровыми, спортивными площадками или отдельными снарядами, частные и общественные автостоянки, летние кафе, остановочные павильоны и так далееопирается на одну опору (навес-зонтик) или опорную систему из нескольких стоек

Так как крыша – основная часть навесной конструкции, сложность возведения навеса зависит именно от формы кровли.

По типу стропильной системы выделяют одно– и двускатные, арочные и шатровые навесы.

Тип навесаОсобенности конструкцииОсобенности монтажа
односкатныйодна сторона опорной системы выше другой, если навес отдельно стоящий, у консольных и пристроенных навесов верхние концы стропильных ног крепятся к стене, нижние опираются на подвес или опорусамый простой в исполнении тип навеса, не требующий проведения сложных расчётов и наличия специального оборудования, подходит любой кровельный материал, для монтажа навеса над большой площадкой стропильную систему собирают на основе ферм в виде прямоугольного треугольника
двускатныйверхние концы стропильных ног опираются друг на друга или на конёк, необходимы дополнительные вертикальные и наклонные элементы для устойчивости системыпри наличии правильных расчётов и чертежа монтаж ненамного сложнее, чем односкатного навеса, монтаж кровельного материала усложнён только необходимостью установки конька, фермы для монтажа стропильной системы большого навеса имеют форму равностороннего треугольника
шатровыйстропильные ноги встречаются в одной точке – вершине шатрарасчёт стропильной системы усложняется с ростом числа скатов крыши, для выполнения кровли требуется точная нарезка кровельного материала, необходимы специальные кровельные элементы для защита стыков и вершины крыши
арочныйкровля имеет форму волны, арки или полуарки, стропильная система собирается на основе дугообразных стропильных ног или фермсамостоятельное изготовление стропил или ферм возможно только при наличии трубогиба и навыка по формированию одинаково изогнутых труб, кровельный материал для такого навеса должен быть гибким, криволинейные навесы своими руками монтируют редко

Расчетные размеры профильных труб

Размеры комплектующих деталей конструкции для навеса из профильной трубы зависят от общей площади этого строения.

Расчет профиля

Согласно ГОСТ– 23119-78 для изготовления навеса из труб применяют следующие материалы:

  1. Для сооружений размером до 5 метров потребуются изделия с сечением 40×20×2 мм.
  2. Для строений с пролетом от 5 до 8 метров – профильная труба 40×40×2 мм.
  3. Для навесов из профильных труб с прогоном свыше 8 метров конструкция делается из материала с размерами 40×40×3 мм или 60×30×2 мм.
  4. Опоры готовятся из квадратного профиля с сечением 80×80×3 мм.

Виды крепления элементов между собой

Очень часто навесы собираются при помощи сквозных болтов или саморезов. Этот способ хорош тем, что в процессе вам не потребуется сварка – не все владеют приемами сварочных работ. Понадобятся только сами метиз и дрель со сверлом по металлу. Диаметр выбираемых болтов/саморезов напрямую зависит от сечения профтрубы – на этот счет вас сориентирует продавец в магазине стройматериалов.

Собираем навесы из профильной трубы своими руками: фото крепления сквозными болтами

Сварка не менее популярна для сборки навесов из профтрубы, чем болты или саморезы. Для работы требуется сварочный аппарат, электрический или газовый. Последний предполагает использование некоторого количества расходников. Сварка обеспечивает очень прочное крепление, не нарушающее целостности тела элементов. К примеру, те же болты предполагают сверление отверстий, что ослабляет всю конструкцию.

Обратите внимание: недостаток такого монтажа – сложность процесса. Не все владеют приемами сварки на уровне, достаточном для сборки сооружений, испытывающих большие нагрузки

Поэтому, если вы не уверены в себе или не имеете возможности нанять специалиста, лучше отдайте предпочтение болтам/саморезам.

Как сделать навесы из профильной трубы своими руками: на фото сварных швов

Небольшие навесы из профиля сечением до 25 мм собираются с помощью специальных хомутов, или, по-другому, краб-системы. Они бывают Т-образными – для соединения трех концов и Х-образными, для соединения четырех концов. Стягиваются хомуты болтами (6х20 или 6х35) с гайками – метизы обычно в комплекте не идут и приобретаться должны отдельно. Недостаток краб-системы – элементы соединяются только под углом 90 градусов. Сварка здесь не уместна, так как профтруба указанного сечения имеет маленькую толщину стенок.

Чем можно скрепить навес из профильной трубы своими руками: краб-системы

К сведению: антикоррозийную обработку профтруба имеет только снаружи, внутри металлическая поверхность остается подверженной ржавлению. Поэтому все срезы конструктивных элементов навесы обязательно должны быть закрыты заглушками.

Особенности ковки из профильной трубы

В общем случае, ковка – это такой процесс обработки металлических заготовок, при котором им придается определенная форма и размер. Выделяют холодную и горячую технологию.

Технология холодной ковки подразумевает обработку труб при помощи специального станка

Горячая ковка предполагает нагрев заготовки до некоторой температуры, зависящей от типа металла, при которой последний теряет прочность и становится пластичным. Высокая степень пластичности является главным преимуществом такой обработки. Благодаря этому кованые элементы могут приобретать самые разнообразные формы. Однако, нагреву металла присущи и недостатки, которые могут повлиять на организацию процесса своими руками:

  • необходимость обустройства кузнечного горна, затраты на топливо;
  • повышенная пожарная опасность.

Кроме того, горячая ковка требует знания специфики температурных режимов обработки металла. Холодная ковка предполагает придание требуемой формы заготовке путем изгиба, опрессовывания, сварки. Она немного проще по выполнению и не нуждается в большом пространстве.

Обратите внимание! Такая ковка выполняется с определенными заготовками без возможности исправления ошибки

Проектирование навеса

Несмотря на наличие готовых чертежей, постройку любого навеса из профильной трубы необходимо начинать с проектирования. Это позволит увидеть внешний вид сооружения до его возведения, провести расчеты стоимости, требуемого материала, подготовить инструмент и проверить прочность постройки.

В качестве альтернативы гаражу можно возвести односкатный или двускатный навес. Более изысканно выглядит арочный, но он сложнее в изготовлении. Рассматривают как отдельно стоящие конструкции, так и примыкающие к зданию.

Выбор материала

На опоры приходится основной вес конструкции, а на крышу оказывает давление снег и порывы ветра. Навес на одну машину имеет стандартные габариты 6х4 метра. На такую площадь достаточно 6-8 опор. Под конструкцию подходит профильная труба с толщиной стенок 2 миллиметра. Ее достаточно, чтобы избежать деформации изделия.

Для изготовления навеса потребуется:

  • профиль квадратного сечения размером 5-10 сантиметров. Оптимальный вариант 60х60 или 80х80 миллиметров. Необходим под вертикальные опоры;
  • профильная труба прямоугольного сечения 40х20 миллиметров для изготовления ферм – дополнительная конструкция, распределяющая вес крыши на опоры.

Кроме труб, нужен кровельный материал и крепеж: хомуты, специальные болты. Для подготовки фундамента используют цементно-песчаную смесь.

Необходимый инструмент

Для сборки навеса потребуются:

  • строительный уровень или правило;
  • рулетка;
  • болгарка по металлу;
  • дрель;
  • сварочный аппарат.

Для фундамента дополнительно могут понадобиться лопаты, бетономешалка и другой инструмент, в зависимости от его типа.

Чертежи и расчет материала

До закупки материала рисуют подробный чертеж будущего навеса. На нем указывают места крепления, типы профилей. Чертеж выполняют в масштабе. Разработать его можно на основе чужих готовых конструкций. Главное правило – шаг между опорами – не более 1,5 метра.

По готовому чертежу легко посчитать, сколько материала потребуется, в том числе и на крепеж. Желательно сделать конструкцию сварной, но если нет опыта работы с аппаратом, тогда позволительно делать соединения болтами. Главное, чтобы они были длиннее сечения трубы.

Важно, при создании чертежа, предусмотреть уклон крыши. Согласно нормативным требованиям, угол наклона 15-22 ° позволителен для регионов с не очень снежной зимой, но с ветрами

Угол 22-30 ° защитит крышу от скопления снега. В идеале навес устоит даже под 400 килограммами снега.

Сварка ферм из профильной трубы: как правильно учесть нюансы

Создание навеса или другого перекрытия с использованием каркаса регулируется СНиП 2.01.07-85. Здесь подробно описаны нагрузки и воздействия, которые должны переносить подобные изделия. Если этим пренебречь, то некоторые размеры или углы будут сделаны неправильно, что приведет к последующей деформации, провисанию, или разрушению металлоконструкции. Стоит учесть и погодные условия в регионе. Если выпадает большое количество снега или дуют сильные ветра, это нужно отразить в усилении фермы путем выбора большего сечения трубы.

После выбора формы, необходимо определиться с размерами будущего объекта. Навес из профильной трубы, сваренный своими руками, может иметь площадь 4 х 6 м, или 3 х 10 м. В зависимости от этого выбирается сечение трубы. Чем дальше будут находиться точки опоры, тем более крепче должна быть ферма.

Угол наклона крыши определяется благодаря установке верхней и нижней точек конструкции. Если ферма будет высокая, то это поспособствует быстрому скатыванию снега и облегчит нагрузку на балки. Но такая модель потребует большего расхода материалов и должна иметь пространство вверху, куда будет возводиться. Для маленького дворика подойдет односкатный навес, занимающий немного места, который может быть установлен даже под деревом.

Расстояние между фермами определяется нормами СНиП, но здесь стоит учесть и размер материала, которым будет перекрываться крыша. Если это ондулин или поликарбонат, то ширину листа этого элемента стоит заложить в схему установки металлоконструкции. Свой чертеж с набросками необходимо отдать на подробный расчет специалисту, который вычислит нагрузки, или ввести параметры будущей конструкции в форму онлайн-расчета. Но можно сэкономить, и воспользоваться типовым проектом, который прошел проверку временем и различными условиями. Пример того, как создать свой простой навес, можно изучить на видео в интернете.

Технические особенности каркасов

Для того чтобы подробно описать характеристики навесов из профильных труб, необходимо составить определение понятию “навес”

Он представляет собой малую архитектурную форму, зачастую выступает в роли составляющей крытого участка, при этом, имеет важное архитектурное, либо декоративное значение. Главное предназначение навесов — защита определённой территории от осадков и внешних влияний окружающей среды

Высокая устойчивость к биологическим, физическим и химическим воздействиям позволяет металлопрофилю не только серьёзно отличаться от других материалов по функциональности, но и быть довольно выгодным при пользовании и массовом потреблении. Все виды каркасов, возводимые из данного материала, легко поддаются монтажу и сечению.

Односкатный навес из профильной трубы. Односкатный навес

Данная конструкция является наиболее простой. Для её изготовления нужно:

  1. Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
  2. Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию. Односкатный навес из профильной трубы можно располагать в любом месте приусадебного участка
  3. На дно каждой ямы уложить и утрамбовать небольшой слой песка. Затем установить опору строго вертикально по уровню, и залить бетоном (смешать песок, цемент и гравий в соотношении 3:1:3). После этого опору несколько раз немного приподнять и опустить, чтобы смесь полостью проникла во внутреннюю полость профиля.
  4. Проверить строительным уровнем вертикальное положение всех опор, оставить их до полного высыхания бетона. Обычно это занимает 3–7 дней, в зависимости от погодных условий. Если вы строите навес на имеющемся бетонном покрытии, то металлические стойки можно просто прикрутить к основанию, предварительно наварив на низ труб специальные квадратные пластины.
  5. Сформировать верхнюю часть односкатного навеса. Для этого надо сварить две трубы, которые расположены по катетам конструкции. Затем осуществить замер гипотенузы фермы, отрезать профиль нужной длины, приварить её на определённое место. Если используется труба с прямоугольным сечением, то необходимо смонтировать её таким образом, чтобы она своей большей стороной была повёрнута наверх, что облегчит крепление облицовки. Каркас верхней части навеса рекомендуется делать из профильной трубы с квадратным сечением
  6. Армировать готовую навесную конструкцию. Для этого в металлическом треугольнике между наибольшим катетом и его гипотенузой приварить куски профильной трубы.
  7. Рассчитать и установить все элементы каркаса. Для этого к меньшему катету каждого элемента треугольной формы приварить металлические планки. При этом сторона каркаса должна делить планки на две одинаковые части.
  8. В этом элементе каркаса сделать четыре одинаковых отверстия для того, чтобы прикрепить навес к стене дома. Для этого понадобится ещё один человек, который будет помогать устанавливать основание, и намечать положение отверстий для анкерных болтов. Но так как односкатные конструкции с профнастилом или шифером очень тяжёлые, то этого крепежа может не хватить, поэтому придётся ставить дополнительные стойки, которые прикручиваются к стене. Односкатный навес, в котором кровля сделана из листов поликарбоната, намного легче и поэтому дополнительные крепления возле стены не понадобятся. Навес из поликарбоната из профильной трубы не требует дополнительных креплений
  9. Крепление поликарбоната на крышу навеса производится без снятия защитной плёнки. С помощью дрели надо высверлить отверстия на листах. При этом от края придётся отступить 4 см. Используются специальные термошайбы с уплотнительными кольцами и заглушками. В процессе крепления поликарбоната к крыше навеса нужно наложить на высверленное отверстие термошайбу, затем закрутить её с помощью самореза, закрыть специальной шляпкой с заглушкой. Крепление должно входить строго перпендикулярно по отношению к поверхности листа покрытия кровли. Закручивать нужно туго, но при этом нельзя перетягивать, чтобы не испортить поверхность листа. Крепить листы поликарбоната к каркасу нужно специальными пластиковыми шайбами
  10. Все листы поликарбоната на крыше навеса стыковать с помощью специального разъёмного профиля. Низ его прикрутить на обрешётку ещё до укладки кровли. Крышку пристегнуть с помощью зубчатого замка, в котором «лапки» находятся на двух частях профиля. Стыковать листы поликарбоната между собой необходимо с помощью специального профиля
  11. Затем закрыть все боковые срезы поликарбонатных листов специальной перфорированной лентой и торцевым профилем. Таким образом вы сможете защитить воздушные каналы кровли от грязи и проникновения влаги.

Виды стальных профилей

На современном отечественном рынке представлен большой ассортимент трубных стальных профилей прямоугольной (квадратной) формы с типоразмером от 10 мм до 10 см и более. При этом толщина используемого при их производстве металла может составлять от 1-го мм до 1,0 см. По способу изготовления эти трубные изделия делятся на холодный и горячий прокат, а также на электросварные.

Обратите внимание: Для монтажа сборных конструкций навесного типа оптимально подходят холоднокатаные и электросварные трубные профили. Каркасы навесов, монтируемые из профильных трубных заготовок, как правило, включают в свой состав систему стоек, прогонов, а также горизонтальных и вертикальных перемычек

Опорные стойки (столбы) для навесных сооружений чаще всего делаются из профильной трубы соответствующего типоразмера (иногда для этих целей выбираются обычные круглые трубы). Для монтажа так называемых прогонов (или ферм) лучше всего воспользоваться трубами прямоугольной формы, рассчитанными на значительные механические нагрузки не только в продольных, но и в поперечных плоскостях

Каркасы навесов, монтируемые из профильных трубных заготовок, как правило, включают в свой состав систему стоек, прогонов, а также горизонтальных и вертикальных перемычек. Опорные стойки (столбы) для навесных сооружений чаще всего делаются из профильной трубы соответствующего типоразмера (иногда для этих целей выбираются обычные круглые трубы). Для монтажа так называемых прогонов (или ферм) лучше всего воспользоваться трубами прямоугольной формы, рассчитанными на значительные механические нагрузки не только в продольных, но и в поперечных плоскостях.

Дополнительная информация: В качестве элементов вертикальных и горизонтальных связок в навесном каркасе трубные профили обычно не применяются. Для этих целей оптимально подходят стальные уголки подходящего типоразмера.

^ вернуться к содержанию

Как сделать своими руками?

Пошаговая инструкция, где расписано как выбрать место, сварить навес и установить крышу, очень важна для новичков. Опытные люди могут обойтись без нее, но те, кто делает навес в первый раз, должны многое изучить перед тем, как приступать к работе.

Выбор места

Прежде чем приступить к монтажу навеса, следует определиться с местом, где будет размещена данная пристройка. Специалисты рекомендуют воздержаться от строительства конструкции в низине. Если другого места нет, то придётся сделать ливневую канализацию, что потянет за собой дополнительные денежные вложения. Также следует учесть, что навес должен защищать от солнечных лучей на протяжении всего дня. Возможно, для этого следует изменить градус наклона козырька.

Следующим шагом выступают качественные чертежи навеса. Расчет следует сделать не только на размер металлических конструкций, но и на сечение профильного материала. В основном для каркасов до 6-7 метров в длину выбирают сечение 60×60, если размер превышает вышеуказанную длину, тогда подойдет труба с сечением 80×80.

Монтаж опор и обрешетки

После того как выбрано подходящее место, по готовой схеме приступают к установке опор

Крайне важно ровно и качественно их установить, иначе каркас не прослужит долго. Для проверки правильного положения строительных опор используют уровень. Далее стойки бетонируют и оставляют на несколько дней для застывания бетона

За это время собирают или сваривают обрешетку. Для этого используют металлический профиль или профильную трубу. Применяют и деревянный брус, но значительно реже

Далее стойки бетонируют и оставляют на несколько дней для застывания бетона. За это время собирают или сваривают обрешетку. Для этого используют металлический профиль или профильную трубу. Применяют и деревянный брус, но значительно реже.

Обрешетка выполняет крайне важную функцию. От того, насколько правильно будет установлена данная конструкция, напрямую зависит устойчивость и безопасность всего навеса. Если правильно все рассчитать и смонтировать, то крыша сможет перенести даже самые свирепые снегопады и ливни. Полностью весь монтаж легко выполнить своими руками, не привлекая специалистов. Обрешетка, построенная самостоятельно, сможет порадовать долгим сроком службы только при тщательном расчете и качественном подходе к выполнению всех работ.

Если выбор пал на обрешетку из дерева, то при выборе досок следует обратить внимание на некоторые факторы:

  • доски и брусья не должны быть мокрыми;
  • самыми лучшими породами дерева, которые используют под профнастил, считаются хвойные;
  • во избежание поражения грибками и различными микроорганизмами древесину обязательно нужно обработать антисептиком.

При выборе обрешетки из профильной трубы самое главное – это ее прочность. Для того чтобы обеспечить выносливость всех несущих деталей, следует выбирать трубу с самыми минимальными размерами. Оптимальные параметры сечения таких элементов – это 40×20 мм. Абсолютно весь металл обрабатывают антикоррозийными средствами.

Установка крыши

Для того чтобы узнать количество кровельного материала, сначала нужно просчитать всю площадь поверхности, которую следует накрыть. Полученную цифру следует увеличить на 5-7%. Самым популярным материалом для навесов признан профнастил. Это гофрированный лист, который покрыт полимерной оболочкой и цинком. Он не боится перепадов температуры, коррозии и ржавчины, нетребовательный в уходе, имеет разнообразую цветовую гамму, экологически чистый и не воспламеняется.

Делится он на три основных вида: несущий, стеновой и кровельный. Опытные мастера советуют использовать в строительстве каркасов именно несущий профнастил, а не кровельный, так как он отличается своей повышенной жесткостью и способен выдерживать большие нагрузки (например, снеговые). Завершающий штрих — это закрепление выбранных листов. Для этого понадобятся саморезы

Укладывать профнастил следует очень осторожно, чтобы не повредить полимерную оболочку. Нахлест выполняется в одну волну

О том, как сделать навес из металлопрофиля своими руками, смотрите в следующем видео.

Выбор материалов и подготовка инструментов

Главное требование, предъявляемое к качеству профильной трубной продукции – это прочность. Чтобы обеспечить устойчивость несущих деталей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.

Чтобы определиться с количеством кровельного материала, сначала рассчитывают площадь накрываемой поверхности, а потом полученный результат увеличивают на 5 %. Крепление выполняют кровельными болтами и специальными прокладками.

Конструкцию собирают одним из способов:

  1. Сварочным. Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы. Без навыков такую работу сделать невозможно.
  2. Применяя резьбовые соединения. Для этого необходимы металлические уголки и крепежные болты.
  3. С использованием специальных хомутов.

Навес, сделанный своими руками, стоит намного дешевле, чем покупной. Он будет отвечать требованиям при условии строгого соблюдения технологии его возведения.

Навес к дому из металлопрофиля своими руками. Пошаговая инструкция

Когда готовы все материалы для работы, можно приступать к монтажу навеса. Технология сборки состоит из нескольких этапов:

  • Подготовки.
  • Сборки каркаса.
  • Перекрытия кровли.
  • Проверки конструкции на прочность.

Перед тем, как начинать монтаж, следует выполнить подготовительные работы.

Подготовительные работы

На начальной стадии следует подготовить место для строительства. Для этого территория очищается от мусора и растительности. Площадку необходимо разровнять и утрамбовать почву. Затем выполняется разметка: с помощью рулетки делаются отметки расположения столбов. Места следует отметить колышками, между которыми натянуть веревку. Затем роются ямы глубиной 1 м (для большой конструкции 1,5 м).

Следующий этап подготовки – нарезка труб. Если в качестве опор будут использоваться круглые трубы, то диаметр должен быть не менее 80 мм. Оптимальная длина – 3000 мм. Также необходимо подготовить куски труб диаметром 83 мм.

Обрезные части труб 83 мм закладываются в подготовленные отверстия. В них вставляются трубы 80 мм

Необходимо обратить внимание на то, что из обрезной короткой трубы не должна быть видна опора. Затем опору с обрезной трубой нужно соединить болтами. Готовую конструкцию нужно вставить в яму, засыпать песком и залить бетоном

Оставить на 1 неделю для высыхания смеси

Готовую конструкцию нужно вставить в яму, засыпать песком и залить бетоном. Оставить на 1 неделю для высыхания смеси.

Монтаж каркаса

Когда бетонная смесь высохла, можно начинать сборку каркаса. Для этого каждый ряд столбов обвязывается профильными трубами. Такие балки закрепляются болтовым соединением. Ровность установки необходимо постоянно проверять строительным уровнем. Если столбы разного размера, то их следует подпилить, после чего продолжать работу.

Затем следует увеличить прочность конструкции. Для этого устанавливаются укосины – металлические профили, которые соединяют опорные столбы и балки.

Затем начинается этап установки несущей ферменной конструкции. Она монтируется на балки. Такая конструкция позволит укрепить навес, за счет чего он выдержит большую нагрузку.

Ферма представляет собой треугольник, в центре которого устанавливаются профили в зигзагообразном направлении. Чтобы правильно сделать ферму, необходимо ее выполнять по чертежам. Фермы устанавливаются через каждый метр.

Сверху на ферму перпендикулярно монтируются лаги (прямоугольные трубы). Все элементы соединяются болтами. После сборки конструкции необходимо проверить прочность всех соединений. При необходимости нужно обеспечить более надежную защиту.

Готовую конструкцию необходимо покрыть слоем грунтовки, а затем покрасить. Это продлит ее срок службы. Когда краска полностью высохнет, можно устанавливать листы металлопрофиля. Монтаж начинается снизу вверх.

Закреплять листы нужно саморезами. Необходимо выполнять не менее 8 креплений для одного листа. Первый ряд листов металлопрофиля укладывается внахлест. Второй ряд устанавливается встык к первому ряду. Но все листы второго ряда относительно друг друга устанавливаются внахлест.

Как сварить каркас своими руками

Самая простая конструкция навеса — односкатная на основе простых прогонов, так как при её изготовлении отсутствует необходимость загиба профильных труб. Они собираются с помощью ферм с параллельными поясами, закреплённых на опорах под углом.

Односкатный навес является самой простой конструкцией

Далее необходимо сделать несколько шагов:

  1. Сначала нужно отмерить и нарезать из профильной трубы все силовые элементы конструкции.
  2. Для сборки рамы надо разложить элементы на горизонтальной плоскости и по возможности закрепить струбцинами для защиты от ненужных движений. Прихватите места стыка сваркой, убедившись в соответствии размеров по чертежу, проварите стыки полностью.

Изготовление ферм

Металлическая ферма — несущая конструкция с зигзагообразно расположенными силовыми элементами между поясами. Существуют различные конструкции ферм, применяемых при постройке навеса из профильной трубы.

Конструкция фермы конкретного навеса может быть разной

Последовательность изготовления фермы:

  1. Эти элементы свариваются согласно чертежу на горизонтальной плоскости. При этом нужно прижимать их струбцинами сначала на прихватки. Затем, убедившись в правильности размеров, провариваются стыки полностью.
  2. Первая изготовленная ферма будет шаблоном для сварки остальных.
  3. После окончания работ швы нужно зачистить болгаркой, далее просверлить отверстия для крепежа кровли по верхней стороне фермы.

Фермы из профильной трубы делаются по шаблону

Как согнуть трубы

Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.

Надрезка

Проводится загиб следующим образом:

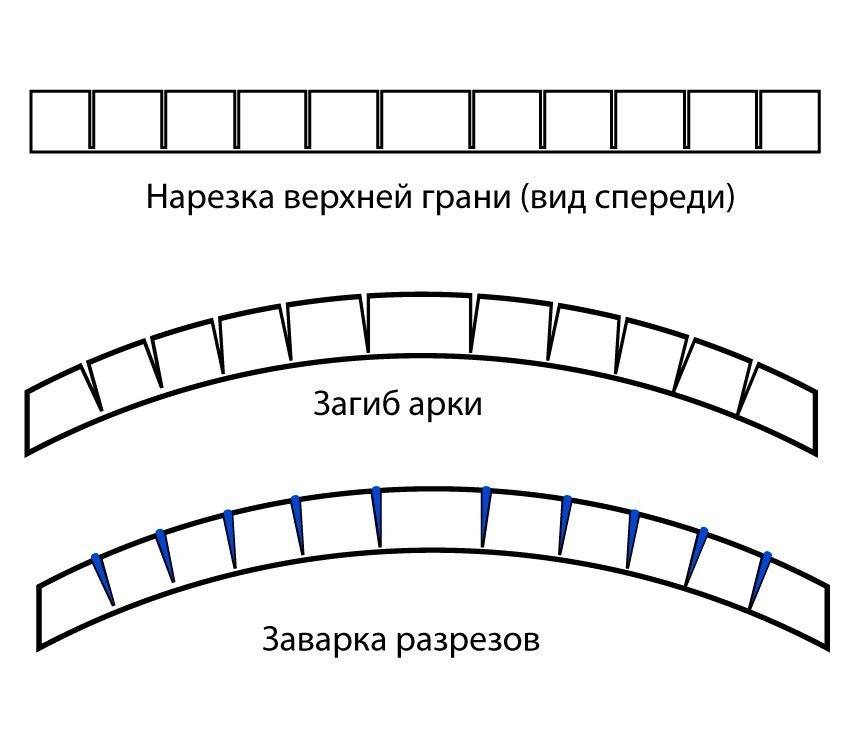

  1. Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
  2. Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
  3. В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.

Надрезка является одним из способов загиба профильной трубы

Набивание песком

Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:

  1. Сначала нужно заварить или забить пробкой один конец трубы.
  2. Теперь можно засыпать песок в полость, забить пробку с другого конца.
  3. Подогреть резаком, гнуть по нужному радиусу.

Видео: как согнуть трубу без трубогиба

Установка и крепление опор для навеса

Этот этап работ проводится по следующему плану:

  1. Сначала нужно очистить участок, наметить место установки навеса.
  2. Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
  3. Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.

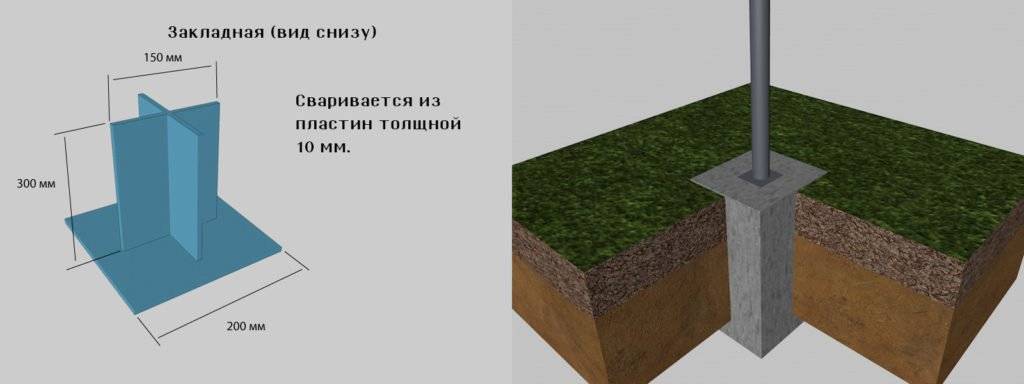

  4. Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
  5. Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
  6. Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
  7. Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
  8. В конце опоры по меткам нужно обрезать болгаркой.

Схема поможет качественно выполнить работу

Постройка двускатного навеса: работа на участке

После того как вы задали чертежом размеры площадки, расположение и высоту стоек, конструкцию кровли и поддерживающего её слоя, можно выполнять полевые работы. Заручитесь поддержкой — помощник во многих операциях по монтажу просто необходим. Разметьте участок, на котором будете строить навес, и приступайте:

  1. Подготовьте фундамент. В точках установки стоек сделайте лунки примерно на 60 см вглубь. Дно засыпьте слоем щебня и утрамбуйте, чтобы избежать усадки колонн. Установите закладные детали с болтами для фиксации стоек. Допускается упрочнение конструкции арматурой. Зацементируйте лунки.
  2. Нарежьте трубу по своим расчётам. Изготовьте металлические фермы.
  3. Присоедините к колоннам все крепежи, связующие и опорные фермы. У вас должен получиться готовый голый каркас, не закреплённый и без кровельных листов и обрешётки.

    Навес с двухскатной крышей

  4. Проверьте ещё раз измерительными приборами правильность соединений. В дальнейшем продолжайте контроль над креплениями и углами соединений на всех этапах монтажа.
  5. Установите каркас на подготовленную основу. Надёжно закрепите стойки внизу.
  6. Сделайте обрешётку, поместив сетку из тонких реек поверх опорных труб.
  7. Обработайте все металлические детали каркаса любым подходящим способом для защиты от коррозии.
  8. Подготовьте листы для обшивки кровли. Укладывайте их внахлёст. Закрепите специальными болтами.
  9. Обрежьте всё лишнее. Навес готов — можно его облагораживать и проводить обустройство под крышей. Для пола подойдут бетонная стяжка или тротуарная плитка.

Другая технология допускает отдельное закрепление и цементирование стоек. Только после этого выполняется обвязка периметра вверху конструкции: на вертикальные балки укладываются поперечные, сверху них — стропила и обрешётка из более тонких труб. Какой бы способ вы не выбрали, точное выполнение проекта обеспечит успех в этом деле.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
