Коптилка холодного копчения своими руками. Видео, фото, рекомендации

Как построить коптильню холодного копчения

Сделать такой аппарат своими руками можно в гараже или домашней мастерской. Изготавливается домашняя коптильня своими руками из подручных материалов, а устанавливаться может на даче или во дворе частного дома.

Ящик для коптильни холодного копчения

Коптильная камера может изготавливаться из любой ёмкости подходящего размера. Один из вариантов такого аппарата — старый металлический сейф:

1. удалить внутренние полки;
2. газовой горелкой и стальной щёткой очистить стенки от краски;
3. в верхней части коптильной камеры вырезать отверстие Ø100мм;
4. закрепить в нём дымоход из оцинкованной или пластиковой канализационной трубы;
5. в нижней части боковой стенки просверлить отверстие Ø20мм;
6. приварить к нему кусок водопроводной трубы с резьбой 1/2″;
7. на боковых стенках через каждые 10см приварить уголки 20х20мм;
8. изготовить необходимое количество решёток и разместить их на уголках.

Металлический сейф для коптильной камеры

Другим вариантом ящика для коптильни является коптилка из газового баллона. Желательно выбирать баллон большого объёма и диаметра, чтобы внутри было достаточно места для продуктов.

Длина трубы для холодного копчения

У трубы в этих установках две функции — подвод дыма и его охлаждение. Чем больше диаметр дымоподводящей трубки, тем медленнее проходит по ней дым и сильнее охлаждается.

В таких коптильнях длина и диаметр трубы зависят от способа получения дыма:

• В установках с дымогенератором дым вырабатывается не горением, а тлнием опилок и смешивается с холодным воздухом. Поэтому трубка изготавливается из ПВХ и имеет длину до 1 метра и диаметр 16-20мм.
• В коптильнях с дымоходом в земле его длина зависит от сечения канавы. При её размерах 30х30см достаточно длины 3-4 метра, при сечении 15х15см длину необходимо увеличить до 5-7 метров.
• В аппаратах с дымоподводящим каналом из стальной трубы её диаметр может быть 100-150мм, а длина 5-10 метров. Первые 2-3 метра изделия, по которым проходит дым, нагретый до температуры выше 100°С, изготавливаются из обычной стальной трубки. Остальная труба может быть оцинкованная или пластиковая.

Дымоход для коптильни холодного копчения

Изготовление дымогенератора

Самой сложной частью коптильни холодного копчения является дымогенератор. Сделать его можно из герметично закрывающейся ёмкости небольшого размера, например, огнетушителя.

Пошаговая инструкция по сборке такого аппарата состоит из нескольких пунктов:

1. разрядить огнетушитель;
2. выкрутить клапан;
3. отмыть аппарат от остатков пенообразующей смеси или порошка;
4. на высоте 7см от дна просверлить 4-6 отверстий Ø12мм;
5. в отверстие, оставшееся после удаления клапана, установить эжектор.

Пошаговая инструкция сборки дымогенератора из огнетушителя

Изготовление эжектора

Принцип работы эжектора заключается в прохождении через него потока воздуха, подаваемого компрессором. Этот поток подаёт дым в камеру, а образующееся при этом разрежение в генераторе усиливает тягу и тление опилок и щепы.

Сделать его можно из водопроводного тройника 1/2″:

1. в выходное отверстие закрутить кусок трубы длиной 10см;
2. с обратной стороны вставить деревянную пробку;
3. в центре пробки просверлить отверстие Ø10мм и вставить соответствующую трубку такой длины, чтобы она вошла в трубу 1/2″;
4. к тонкой трубке шлангом подключить компрессор, а толстая через трубу ПВХ присоединяется к коптильне.

На следующем рисунке изображена схема работы эжектора.

Схема работы эжектора котельни холодного копчения

Из подручных средств

Если возникло желание закоптить рыбу на долгий срок, а специального агрегата нет, можно воспользоваться самым простым способом изготовления подобия коптильни для холодного копчения.

Чтобы сделать это, достаточно найти широкий отрезок плотного полиэтилена, четыре вертикальные жерди с высотой не менее 1,5 м, которые будут выполнять роль подпорок, а также проволоку для подвешивания рыбы. Еще понадобится ведро, оно выполнит роль дымогенератора.

Создание такой коптильни происходит следующим образом:

1. На ровном участке земли площадью около 1 кв. м вбить 4 жерди на равном расстоянии друг от друга, они должны образовать квадрат.
2. Натянуть между жердями проволочные прутья, их нужно располагать на достаточном расстоянии друг от друга, чтобы тушки или куски рыбы не соприкасались.
3. Внизу, в центре образованного жердями квадрата, установить ведро с горящими углями. Поверх них нужно выложить слой свежей травы – это поможет создать густой дым.
4. Конструкцию затянуть куском полиэтилена. Его нижние края нужно хорошо прижать к земле, например, с помощью камней. Полиэтилен должен полностью закрывать подобие коптильни.

В такой коптильне рыба холодного копчения готовится около 3 часов. После этого полиэтилен нужно снять для проветривания. На следующий день процесс копчения нужно повторить.

Прибор для приготовления копченой рыбы можно сделать своими руками из подручных средств. В процессе изготовления коптильни необходимо соблюдать определенные шаги. В зависимости от выбранного варианта самодельная коптильня для рыбы может быть стационарной или мобильной.

Копчение продуктов

Чтобы приготовить нежирные продукты, температура должна составлять не менее 43 градусов. Это вариант горячего копчения. Жирные сорта рыбы или мяса обрабатываются холодным дымом. Средняя температура составляет 25 градусов. Время, уделяемое на копчение, в среднем составляет 5 суток. Все зависит от размера приготавливаемого продукта.

Копченое мясо или рыба при качественной обработке дымом обретают золотистый цвет с приятным ароматом и прекрасными вкусовыми качествами. После обработки продукция оставляется в подвешенном положении на сутки для выветривания дыма.

Рыба

Чтобы выполнить горячее копчение рыбы, следует произвести очистку продукта от чешуи и вымыть под проточной водой. Затем она помещается в кастрюлю и натирается солью. Необходимо насыпать большое количество соли, чтобы уничтожить всех микробов. После двух часов маринования необходимо отмыть продукт от соли в холодной воде. В окончании рыба укладывается на решетку и коптится.

Для холодного копчения предпочтительно готовить скумбрию, окуня или подобные жирные виды рыбы. Продукт покупается только в свежем виде. Из тушек извлекаются внутренние органы. Удаляется голова. Вся рыба моется под проточной водой и вытирается сухой материей. Далее, кладется в емкость и засыпается солью. Время засолки составляет трое суток. После чего из нее нужно вывести лишнюю концентрацию соли при помощи воды. Далее, она подвешивается на дерево, чтобы завялилась на ветру.

Только скумбрию или окуня надо спрятать в марлевом мешке. Нельзя допустить проникновение насекомых. В окончании рыба подвешивается на крюки, и коптится в среднем трое суток.

Курица

Маринование считается самой важной частью приготовления. Тушка тщательно вымывается водой и отчищается от лишнего жира

Далее, вытирается до сухого состояния с помощью материи. Затем нарезаются дольки чеснока, которые следует затолкать в надрезы курицы. Как снаружи, так и во внутренней части выполняется обработка тушки солью. Допускается использование различных специй. Продукт заворачивается в фольгу и кладется в холодильник — этот процесс занимает сутки.

После маринада курицу надо извлечь из фольги и привести коптильню в рабочее состояние. Желательно связать крылья и лапы. В окончании тушка помещается на решетку коптилки. Время приготовления горячего копчения составляет в среднем 3 часа. Чтобы проверить готовность курицы, следует ножом проткнуть тушку, и если сочится прозрачный сок, то продукт готов. Нельзя снимать курицу, если из нее при прокалывании появляется кровь. Перед принятием приготовленного продукта в пищу надо снять шкуру.

Принцип приготовления мяса и сала такой же, как и в первых двух вариантах, только продукт надо нарезать небольшими кусками, чтобы готовка стала более качественной.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Изготовление устройства для горячего копчения

Коптильня для горячего копчения предполагает поддержание в камере довольно высокой температуры. Достигается это близким расположением источника жара. Топку можно смонтировать под корпусом коптильни, но такой вариант пожароопасен, поэтому следует вынести ее за пределы конструкции.

Действовать нужно по следующему алгоритму:

• Выкопать яму. Ширина одной стороны – 1 м, глубина – 0,3-0,4 м.
• Сделать песчаную подушку и насыпать слой щебня.
• Установить по периметру кирпичи или блоки, залить раствор.
• Выложить небольшой цоколь из кирпича или блоков, вмонтировав в него внизу трубу. Внутри цоколя она должна загибаться кверху – из нее будет поступать дым в камеру коптильни. В камере труба должна выходить кверху в центре, общая ее длина 1,5 м, диаметр 0,2 м.
• Сделать небольшое углубление, к краю которого должна подходить труба, выходящая из корпуса коптильни. Выложить дно и стены углубления кирпичом – стенки должны немного возвышаться над верхним краем трубы.
• В передней части топки смонтировать дверцу. Верх закрыть керамической плитой или кирпичами, выстелив сначала лист железа. Все стыки промазать огнеупорной глиной.

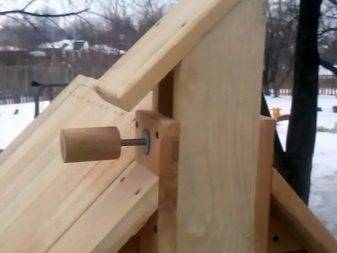

• Смонтировать каркас коптильни. Делать это удобнее непосредственно на месте. По боковым сторонам корпуса нужно предусмотреть поперечные перекладины. На них в дальнейшем будут устанавливаться решетки для продуктов. Внизу камеры такие перекладины нужны для размещения поддона для сбора жира. В верхней части корпуса на перекладинах следует сделать несколько углублений – в них будут крепиться деревянные перекладины либо прутья из арматуры, на которые можно подвешивать крюки с продуктами.
• Все стороны каркаса обшить досками. Стыки должны быть плотными, все щели следует заделать паклей.
• Передняя стенка камеры обшивается досками частично – в нее следует вмонтировать дверь. Крепить ее следует на прочные петли. Обязательно сделать задвижку или щеколду и удобную ручку. Дверь должна строго соответствовать размерам проема. Изготавливается она также из плотно подогнанных досок или брусков.
• Сделать двухскатную крышу. Скат в сторону топки нужно удлинить и установить на опоры. Над трубой смонтировать деревянный настил – глубина соответствует размерам коптильни. В полученном пространстве удобно хранить запас дров, которые будут оставаться сухими.
• В крыше сделать отверстие и вывести трубу. Обязательно смонтировать над ней «гриб». Для заделки стыков использовать влагостойкий герметик.
• Для защиты от осадков покрыть крышу подходящим кровельным материалом.
• Установить решетки для копчения продуктов. Между ними нужно оставлять достаточно места, чтобы дым хорошо циркулировал.
• Вмонтировать в дверку или боковую сторону коптильни термометр.

Преимущество использования коптилен для горячего копчения состоит в том, что приготовление таким способом занимает немного времени: закоптить рыбу, мясо или птицу можно в течение часа. Это позволяет не оставлять деревянную конструкцию надолго без внимания, что хорошо с точки зрения пожарной безопасности.

Особенности конструирования и монтажа коптилен ХК

Выбрав приемлемый для повторения пример подобной конструкции необходимо учитывать следующее:

• Дымоход должен непременно сооружаться с некоторым уклоном. Это ухищрение позволит создать необходимую естественную тягу. Если создание уклона не возможно технически, то следует применить искусственные способы образования принудительной тяги.
• С размерами дымохода требуется соблюдать определенные рекомендуемые его значения. Длина дымоходного канала не должна превышать max = 7 метров, но и быть меньше min = 2 метра ей непозволительно.
• Если дымоходный канал невозможно выдержать в указанных выше размерах, то придется использовать дополнительное охлаждение дымового потока и систему принудительной тяги.
• В простейших конструкциях стационарных коптилен, когда дымогенератором служит обычный костер в яме, необходимо учитывать, что глубина такой ямы не должна быть менее 0,5 метра.
• К сожалению, для походных условий холодное копчение явно не подходит. Сложность создания оптимальных условий для копчения, длительность самого процесса, специфика подготовительных работ и многое другое – не позволят создать полноценное блюдо. Кроме того, обработка продуктов низкими температурами может спровоцировать нежелательные последствия. Отсюда следует, что при вылазках на природу крайне необходимо довольствоваться именно горячим копчением. Это – быстро, безопасно и предельно вкусно.

Освоив основополагающие принципы конструирования устройств холодного копчения – можно перейти к практическим действиям. Для своей первой пробной конструкции, как правило, вовсе не требуется хвататься за чертежи сложных фундаментальных сооружений. Для изначального практического ознакомления с нюансами холодного копчения вполне подойдут простые, но удачные коптильни из многих подручных средств. Одним из таких материалов является обычная металлическая бочка. Из нее получается великолепная коптильня холодного копчения своими руками, которая по своим качественным показателям ничуть не уступает более солидным сооружениям этого типа.

Практика

Для того, чтобы собрать полностью коптильню из холодильника, понадобится буквально час времени, минимальное количество дополнительных материалов и самые простые инструменты, которые есть в каждом доме. Для того, чтобы сборка не отняла много времени, стоит заранее подготовить все, что может понадобиться во время монтажа устройства.

Из материалов для создания самодельной коптильни понадобится непосредственно корпус холодильника, а также металлическая труба, которая будет использоваться для создания дымохода (достаточно длины четыре метра), кирпич или старая электрическая плитка для топки. Из инструментов могут потребоваться дрель, резак по металлу, лопата, сварочный аппарат, горелка, наждачная бумага.

Для обустройства коптильного шкафа необходимо выполнить следующие действия.

• Сделать отверстия для решеток, на которые будут выкладываться подготовленные заранее продукты.
• На потолок коптильного шкафа крепятся крючки, изготовленные из нержавейки. С их помощью будет удобно коптить продукты в подвешенном состоянии.
• В потолке дополнительно делается вентиляционное отверстие, которое будет использоваться во время разжигания щепы.
• В днище конструкции делается отверстие такого же размера, как и диаметр используемой для дымохода трубы.

Предлагаем ознакомиться Отошла, отклеилась резинка на двери холодильника

Чтобы коптильня имела привлекательный внешний вид, стоит удалить все ржавые пятна или потеки с помощью наждачной бумаги, металлической щетки и специальных чистящих препаратов.

Трубу дымохода нужно приварить с помощью сварочного аппарата. Непосредственно под вентиляционным отверстием стоит установить вентилятор со средней мощностью. На самое дно коптильного шкафа ставится емкость, в которую будет капать жир во время обработки продуктов.

Особенно важно это в холодное время года. Чтобы можно было наблюдать за процессом копчения и при этом за каждым разом не открывать дверцу, одна из стенок холодильника оборудуется огнеупорным стеклом. В коптильне холодного копчения из холодильника, топка будет находиться отдельно от коптильного шкафа

Для обустройства костра можно использовать несколько разных вариантов

В коптильне холодного копчения из холодильника, топка будет находиться отдельно от коптильного шкафа. Для обустройства костра можно использовать несколько разных вариантов.

• Ненужная емкость из толстого железа. Ее необходимо зарыть в землю таким образом, чтобы она находилась немного ниже уровня коптильни. За счет этого дым будет постепенно подниматься вверх в коптильный шкаф, а не рассеиваться в разные стороны.
• Огнеупорные кирпичи. Ими выкладываются стенки ямы так, чтобы осталось место для костра.
• Оцинкованный железный лист. Он кладется на дно ямы и на нем можно разжигать костер.

Каждый из вариантов одинаково хорош, поэтому неважно, какой метод обустройства топки будет выбрано. Главным моментом есть то, что нужно правильно сделать дымоход, чтобы дым остывал до нужной температуры прежде, чем попасть непосредственно в коптильню

Дымоход

Для того, чтобы сделать дымоотвод, в потолке коптильного шкафа делается отверстие с таким же диаметром, как и используемая труба. В само отверстие вставляется вентилятор и затем с помощью сварочного аппарата приваривается непосредственно сама труба. Не обязательно брать трубу слишком большого диаметра, ведь тогда будет выходить очень много дыма, а процесс копчения затянется еще дольше.

Коптильня из холодильника не будет эффективной, если в ней не будет никаких дополнительных приспособлений. Важную роль играют качественные металлические решетки или крючки, на которые раскладываются заранее подготовленные к копчению продукты.

Предлагаем ознакомиться Сделать светодиодную подсветку для рассады своими руками

Решетки и крючки

Затем старые решетки, которые использовались в комплекте с холодильником, необходимо обжечь горелкой. Это позволит полностью удалить всю краску и ржавчину. Дополнительно решетки зачищаются с помощью железной щетки. С сделанные заранее отверстия устанавливаются пазы. На них будут крепиться сетки из металла, шампуры для приготовления домашних копченостей.

Если говорить о крючках, то их стоит прикрепить к верхней стенке коптильного шкафа. С их помощью будет очень удобно коптить рыбу или достаточно большие куски мяса.

Ставить их нужно примерно на том уровне, где будут располагаться обрабатываемые продукты.
