Дымогенератор для холодного копчения своими руками: чертежи, инструкции и советы

Как собрать дымогенератор для холодного копчения своими руками: инструкция

При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста

Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.

Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств

Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.

После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.

В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.

Изготовляя дымогенератор своими руками, его можно оснастить съемным дном

Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.

Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

Как сделать дымогенератор: обустройство дымохода и эжектора

Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства

Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)

Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью

Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.

Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.

Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне

Зачем нужен дымогенератор

Есть два основных вида приготовления копчёных продуктов:

  1. Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
  2. Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

  1. перед началом работы внутрь корпуса помещаются и поджигаются опилки;
  2. для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
  3. тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
  4. проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

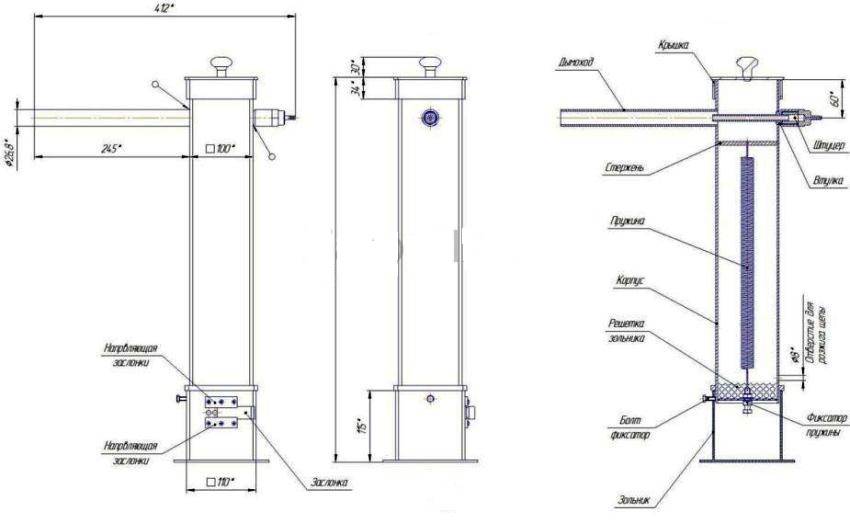

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

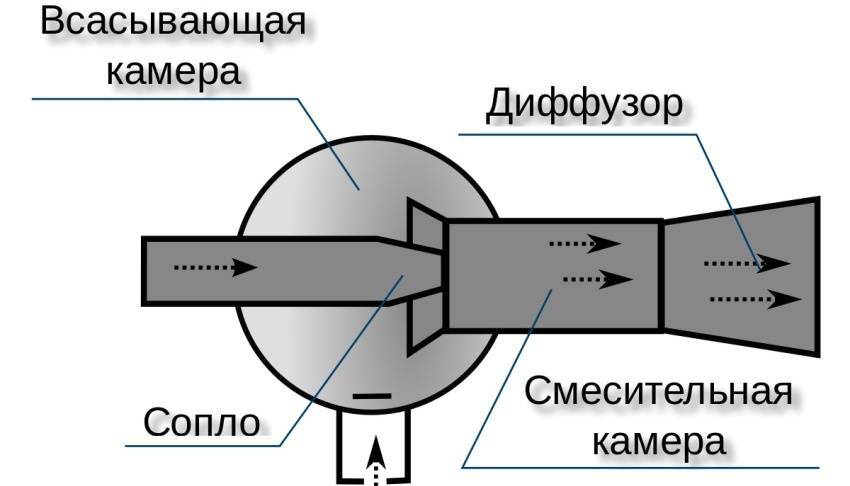

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

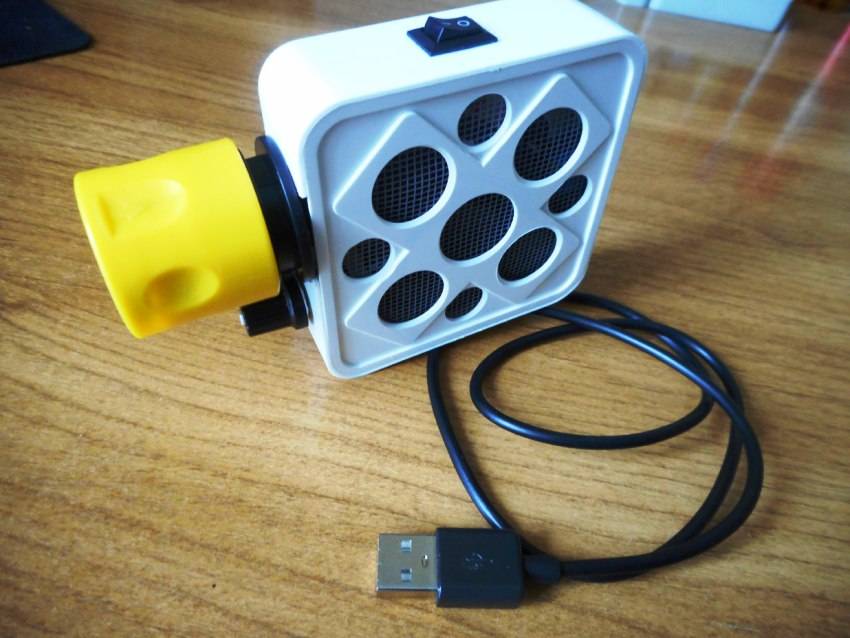

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

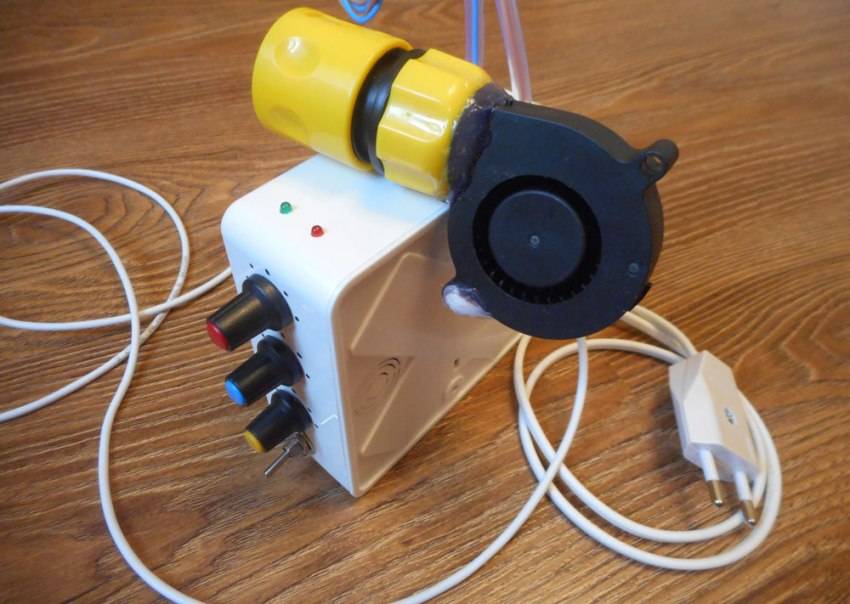

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Подручные средства как конструктивные элементы

Интуитивно понятно, что, чем больше будет объем камеры сгорания, тем больше растянется процесс копчения. В домашних условиях на ее роль подойдут многие бытовые предметы, от старого, б/у, огнетушителя до алюминиевого молочного бидончика.

Многие согласны, что оптимальным решением будет дымогенератор для холодного копчения, сделанный своими руками из трубы с компрессором. Для средней по размеру коптильни подойдет стальная труба длиной 0,5 м. Диаметр может варьироваться в пределах 80-100 мм. Из нее сооружают емкость для тления с герметичным днищем и крышкой с плотной притиркой.

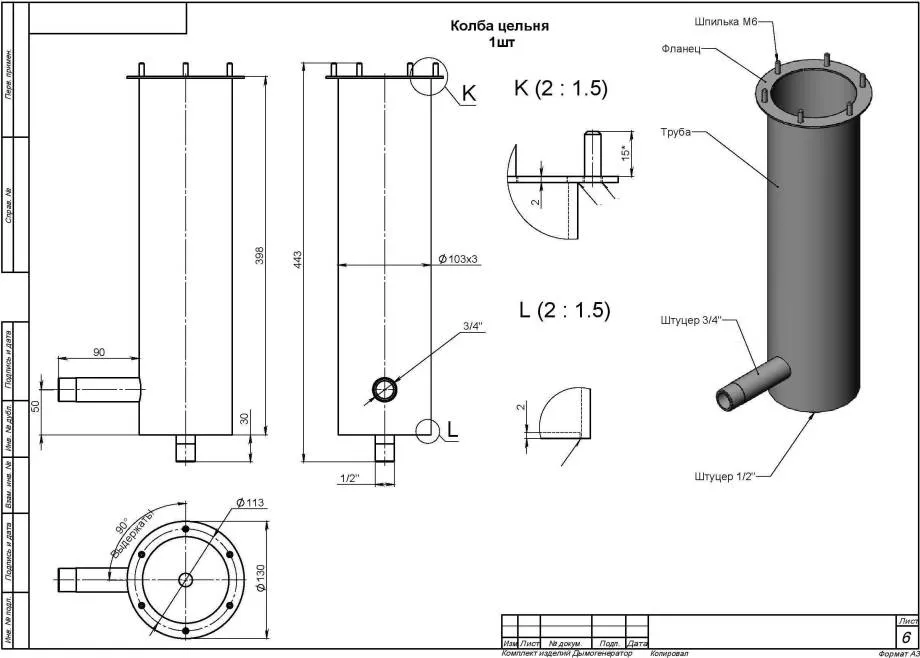

Труба с нижним штуцером

Материал, из которого планируется изготовить корпус, влияет на срок эксплуатации агрегата. Специалисты рекомендуют отдавать предпочтение нержавеющей или оцинкованной стали. Эти металлы отличаются высокой огнестойкостью и хорошо сопротивляются атмосферной коррозии.

Промежуточная деталь, соединяющая дымогенератор и коптильный шкаф, изготавливается из трубы сечением 20-25 мм. К ней приваривается трубка меньшего диаметра, через которую будет закачиваться воздух от компрессора. Крепление труб проводится следующими способами:

  • Сваркой или пайкой.
  • Резьбовым креплением. Способ выгоден тем, что не требует наличия сварочного аппарата и навыков работы с ним.

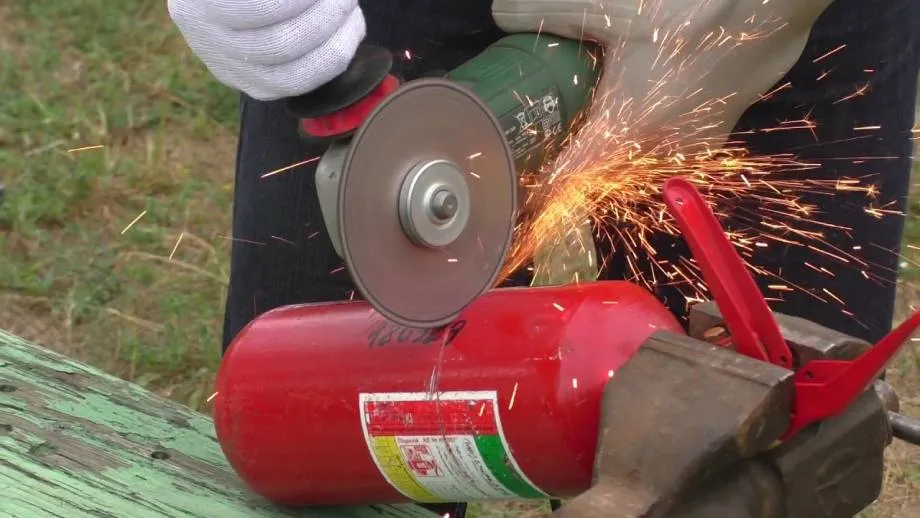

В качестве металлического цилиндра для самодельного генератора нередко выбирают старый огнетушитель и модифицируют его следующим образом:

  • Срезают верхушку (она станет крышкой).
  • Рычаг можно убрать или оставить, тогда он станет удобной ручкой.
  • В корпусе сверлят отверстия для выхода дыма (в верхней части) и доступа воздуха (внизу).
  • Внутри можно подвесить пружину, тогда опилки не смогут уплотниться, и тление не затухнет само собой.

Использование старого огнетушителя

Так изготавливается генератор с верхним эжектором. Плюс огнетушителя заключается в герметичности и прочности, а еще он обладает подходящими габаритами. Такой агрегат будет работать без перерыва на протяжении 10-12 часов. В любом случае следует проследить, чтобы толщина стенок стального корпуса не была меньше 2,5 мм; это не даст ему деформироваться при нагреве.

Шкаф для коптильни

Его несложно изготовить своими руками. За основу берут (или изготавливают) предмет подходящего размера и обеспечивают надежным уплотнением; домашние мастера часто используют следующие идеи:

  • Металлическая бочка, к которой приделывают дверцу.
  • Ящик, сваренный из стальных листов, также оснащенный дверцей.
  • Старый холодильник подходящего размера. Это вообще идеальный вариант: он утеплен, герметичен, имеется дверца, которая закрывается достаточно плотно, чтобы не допустить утечек дыма.

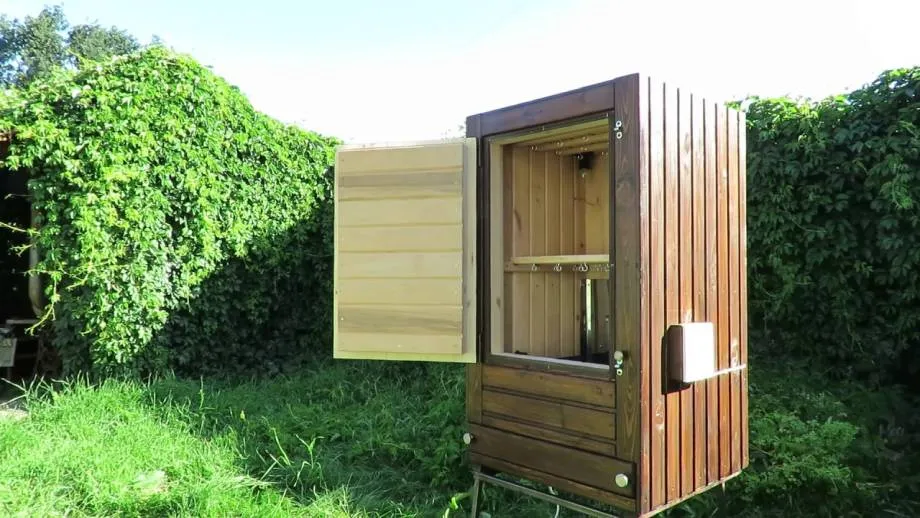

Самодельный коптильный шкаф

Описание популярных дымогенераторов

Конструкция дымогенератора может отличаться в зависимости от модели. Как правило, все они имеют похожие элементы, но в некоторых устройствах могут присутствовать дополнительные детали, улучшающие подачу дыма, специальные контроллеры и переключатели.

Ханхи

Отличием от остальных моделей является то, что бак имеет раздельные отсеки. Кроме того, устройство дополнительно оборудовано зольником, который располагается непосредственно под баком для щепы. Туда будет проваливаться прогоревшее топливо.

Дачник

В конструкцию входит нагревательный элемент, загрузочный шкаф, две стойки, рама, поддон, отстойник, регулятор температуры, таймер подачи топлива и выключатель питания.

Опилки или щепа нагреваются на специальном нагревательном элементе, в результате чего начинает выделяться дым, с помощью которого и копятся продукты. По мере того, как сгорает топливо, подается нужное количество щепы. Все продукты сгорания попадают в отдельный отсек. За счет того, что дым равномерно и постоянно поступает в коптильную камеру, в ней поддерживается на протяжении нужного времени одинаковая температура.

В продаже можно найти несколько разных вариантов модели. Дачник, загрузка которого составляет 20 кг, Дачник – Большая семья с загрузкой до 50 кг и модель, в которой присутствует горизонтальная загрузка продуктов.

В более современных вариантах, дым очищается в специальном разборном блоке, который соединяется с баком для щепы и представлен широкой трубой. Внутрь этой трубы устанавливаются специальные диски.

Еще одной отличительной чертой конструкции является то, что компрессия в ней происходит в самую последнюю очередь. За счет этого, струя дыма получается насыщенной и стабильной.

Дымка

  • Цилиндрический бак с объемом 8 литров. Благодаря многочисленным исследованиям, удалось выяснить, что данная форма считается наиболее эффективной. Щепа в таком баке тлеет достаточно медленно и равномерно, не залипает. Одной загрузки хватает примерно на восемь часов копчения. Если есть необходимость готовить больше копченостей за один раз, то дополнительно можно приобрести еще один бак.
  • Крышка, которая имеет удобные ручки фиксаторы и прокладку, изготовленную из пищевой резины. С ее помощью дым не будет просачиваться из бака.
  • Электроподставка. Позволяет на протяжении долгого времени поддерживать одну и ту же температуру, за счет чего топливо не будет затухать.
  • Компрессор. С его помощью можно регулировать необходимый объем дыма, который попадает в коптильную камеру.
  • Змеевик длиной четыре метра. С его помощью можно охладить дым до нужной температуры. Кроме того, змеевик помогает конденсировать все вредные смолы и конденсат.
  • Влагосмолоотделитель. Элемент необходимый для того, чтобы удалить смолы. Для этого дополнительно устанавливается сливной кран. Благодаря этому, готовые копчености не имеют горького вкуса и неприятного запаха.
  • Емкость для сбора конденсата и смол.
  • Термометр, с помощью которого можно контролировать температуру дыма на выходе.

Меркель стандарт

  • Каркас и дымоотвод. В каркасе происходит выработка дыма и после этого он по гибкому дымоотводу поставляется в коптильную камеру. Использоваться данная модель генератора может для самых разных коптилен.
  • Крышка из дерева, с помощью которой закрывается емкость.
  • Плоское дно.
  • Конденсационная камера, которая имеет форму цилиндра. После того, как дым выходит из основного каркаса он попадает именно сюда. В камере происходит конденсация пара и дым, попадающий непосредственно в коптильню, становится более сухим.

Меркель стандарт дополнительно имеет в комплекте специальную зажигалку, с помощью которой намного удобнее зажигать топливо. Кроме того, в комплекте есть переходники и элементы крепежа.

Дым Дымыч

  • Корпус и крышку устройства;
  • Колосник;
  • Опорный стержень;
  • Пружину, трубку для подачи воздуха в устройство и для выхода дыма;
  • Силиконовый шланг;
  • Воздушный компрессор;
  • Гофрированный шланг, с помощью которого дым будет поступать в камеру для копчения.

Виды дымогенераторов

Несмотря на то, что большинство устройств устроены по одному принципу, у конструкций дымогенераторов много разновидностей.

Дымогенератор холодного копчения спиралевидный

Чертёж дымогенератора холодного копчения спиралевидного

Спиралевидная дым машина для копчения отличается конструкцией дымоотводящей трубки. Эта система используется для охлаждения дыма. Внутри дымохода находится конструкция, напоминающая винт Архимеда, или червяк мясорубки. Это удлиняет путь дыма от генератора до коптильни, что способствует его охлаждению.

Дымогенератор с конденсатосборником

Схема дымогенератора с конденсатосборником

В составе дыма, кроме самих ароматных веществ, присутствует влага. Попадая вместе с ним в коптильную камеру, она увлажняет продукты и скапливается на дне, а, стекая обратно, увлажняет опилки. Избавиться от конденсата можно, дополнив устройство дымогенератора конденсатосборником.

В аппарате с этим дополнением дымоход прогибается так, чтобы средняя часть оказалась ниже начала и конца трубы. В этом месте устанавливается тройник, на который одевается пластиковая или резиновая трубка. Через неё конденсат стекает в стеклянный бутыль или пластмассовую бутылку.

Пассивный лабиринтный дымогенератор для холодного копчения

Для обычных генераторов необходимы компрессор и сборник конденсата. Но есть конструкция, позволяющая обойтись без этих деталей. Это пассивный дымогенератор.

Основным элементом пассивного генератора является прямоугольная коробка, размеры которой меньше камеры горения. В этой коробке змейкой располагаются перегородки так, чтобы расстояние между ними было 4-6 см. Для доступа воздуха конструкция дымогенератора изготавливается из перфорированного металла.

Работает пассивный генератор лабиринтного типа следующим образом:

  1. в образовавшиеся канавки на 3/4 высоты насыпаются и слегка утрамбовываются опилки;
  2. утрамбованные опилки поджигаются с одного из концов змейки;
  3. короб с тлеющими опилками устанавливается в камеру сгорания.

Заправленный опилками лабиринт обеспечивает до 10 часов горения.

Пассивный лабиринтный дымогенератор для холодного копчения

Дымогенератор «улитка»

Дымогенератор спиральной формы по конструкции и принципу действия похож на лабиринтный. Отличие в закруглённой форме ходов. Такая конструкция устанавливается в круглую камеру горения.

На рисунке изображена схема дымогенератора «улитка»

Промышленный дымогенератор для холодного копчения

На рисунке изображён принцип работы промышленного дымогенератора для холодного копчения

Промышленный дымогенератор устроен сложнее бытового и предназначен для постоянной работы.

Он состоит из бункера для древесины, механизма подачи, нагревательного элемента и других деталей.

Промышленные агрегаты позволяют регулировать большое количество параметров:

  • температуру в коптильне;
  • влажность;
  • плотность дыма;
  • время приготовления.

Электрический дымогенератор для холодного копчения

Электроустановка состоит из следующих частей:

  • корпуса;
  • ёмкости для щепы;
  • электродвигателя;
  • шнека для подачи опилок;
  • нагревательного элемента;

Дым образуется при попадании щепы на нагревательный элемент. Механизм подачи состоит из бункера, шнека (винта Архимеда) и электродвигателя с редуктором, вращающего этот винт.

При вращении винта щепа падает на ТЭН, нагретый до температуры 250-300°С, и нагревается до дымовыделения. Зола от сгоревшей щепы падает вниз, в зольник.

Эта конструкция является упрощённым вариантом промышленного дымогенератора.

Принцип работы электрического дымогенератора холодного копчения

Минидымогенератор (походный)

Для копчения свежевыловленной рыбы дымогенератор можно сделать из котелка, железной бочки и других подручных материалов:

  1. На дно котелка укладываются щепки, опилки и мелкие веточки. Кору с веток необходимо очистить.
  2. Ближе к верхней ёмкости устанавливается решётка, на которую укладывается мясо или рыба. Вместо неё можно перевернуть крышку вверх ногами и продукты привязать к ручке.
  3. Казанок закрывается крышкой и устанавливается над небольшим огнём.

Устройство походного дымогенератора

Что такое дымогенератор коптильни

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

  • Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
  • Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
  • В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
  • В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
  • В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

  1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
  2. Вместо шланга можно припаять медную трубку.
  3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Из чего состоит дымогенератор

Один из основных элементов для качественного копчения – это источник дыма. Обычно используют стружки или опилки, медленно сгорающие внутри генератора. При этом вы можете так собрать свой домашний дымогенератор, что одной загрузки дров будет достаточно для работы в автономном режиме на протяжении 24 часов. Для этого достаточно уменьшить поток подачи воздуха и увеличить объем щепы в загрузочной камере.Комплектующие

Вариантов сборки также очень много, все зависит от технических возможностей и целей создания. Есть три основных элемента, без которых работа ни одного устройства не будет функционировать корректно:

  • Контейнер (камера сгорания);
  • Эжектор;
  • Помпа для подачи воздуха.

Компрессор и вентилятор

При этом в процессе копчения продуктов есть свои тонкости, которые должны быть соблюдены:

  • Минимальная температура поступления дыма;
  • Длительность процесса;
  • Не использовать хвойные опилки;
  • Все продукты проходят предварительную очистку перед копчением.

Чтобы соблюсти все эти особенности процесса собирать основные элементы нужно правильно и тщательно. А чтобы продукты в вашей самодельной коптильне получились особенно вкусными, рекомендуется использовать щепки ольхи, вишни, яблони, груши или ивы.

Собранная камера (коптильня)

Переходим к особенностям главных элементов дымогенератора и их сборке.

Безопасность

Устройство дымогенератора имеет свои особенности, поэтому необходимо соблюдать правила безопасности:

  • прибор устанавливается на прочную, пожаробезопасную поверхность;
  • лучше всего использовать металлический корпус, имеющий слой жаростойкой краски;
  • электропроводка должна быть удалена от источника воздействия высокой температуры;
  • на случай непредвиденных обстоятельств управляющий блок должен быть обеспечен элементом автоотключения.

Дымогенератор простой конструкции для коптильни

Следуя этим правилам, можно предотвратить не только поломку оборудования, но и травмы, и другие неприятности со здоровьем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
