Астротаймер
Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.
Астротаймер — второй способ автоматизировать свет на участке
Чем оно удобнее?
- Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
- Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
- Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.
Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.
Датчик освещения LXP-02 и LXP-03. Монтаж
В статье рассмотрим вопросы монтажа и подключения датчика освещенности. Также приведены электрические схемы наиболее популярных моделей датчиков света.
Напоминаю, что это устройство широко применяется в сфере домашней автоматики для включения/выключения электрического освещения в зависимости от уровня освещенности на улице. Названия могут быть разные – датчик света, датчик освещенности, светоконтролирующим выключателем или фотореле, но суть одна.
Подробно о таком датчике я рассказал в первой части статьи – Устройство и функции датчика освещенности. Там подробно рассмотрено его устройство, работа и характеристики.
Поэтому – сразу перехожу к делу:
Типы фотореле
Фотореле могут существенно отличаться друг от друга по электронной “начинке” и способу размещения чувствительного элемента.
На сегодняшний день наиболее востребованными и популярными моделями являются:
Фотореле с выносным датчиком – в данных устройствах датчик располагается вне основного корпуса устройства. Таким образом удаётся достичь высокой точности перехода системы из одного режима в другой.
Фотореле 12 В – устройства этого типа работают от источника постоянного электрического тока. Такие системы являются более безопасными. Могут использоваться в дублирующих системах освещения во время отсутствия напряжения в сети 220 В.
Фотореле ФР1 – ФР9 – данные устройства могут функционировать с различными видами фотоэлементов, некоторые приборы рассчитаны на работу при низкой температуре воздуха.
Фотореле ФРЛ02 – устройство имеет высокую степень защиты от поражения электрическим током и отличается очень низким уровнем собственного потребления электроэнергии.
Данные приборы могут отличаться по максимальной мощности нагрузки. Обычно фотореле рассчитано на подключение потребителей электроэнергии с нагрузкой от 6 до 16 А.
Порог срабатывания фотореле находится на уровне от 5 до 50 люкс, и может быть легко отрегулирован с помощью специального винта на нижней плоскости устройства.
Все современные фотореле имею очень малое собственное потребление электроэнергии. Максимальное значение этого показателя не превышает 1 Вт.
Многие устройства защищены от ложного срабатывания и при кратковременном затенении (до 30 секунд), не происходит включения автоматики. Запрещается устанавливать фотореле в местах сильного затенения.
Если установка осуществляется в период с октября по апрель, следует иметь в виду, что рядом расположенные деревья в весенне-летний период могут стать преградой солнечному свету.
Схема подключения фотореле
Основная задача выносного фотодатчика – подача питания на систему освещения при отсутствии природного освещения, а также его отключение при должном количестве. Фотореле используется в качестве своеобразного выключателя, основную роль в котором выполняет светочувствительный элемент. Исходя из этого, схема его подключения аналогична схеме подключения обычной электросети – на датчик день-ночь подается фаза, которая передается на систему освещения.
Кроме того, для должной работы необходим источник питания электроэнергией, на нужные контакты происходит подача нуля. Немаловажным будет также монтаж заземления.
Важным параметром, описанным выше, была мощность подводимой нагрузки. Поэтому рекомендуется подавать напряжение на фотореле через магнитный пускатель. Его задача – частое выключение или включение электрической сети, в которой находится светочувствительный элемент, имеющий малую подключаемую нагрузку. А к выводам магнитного пускателя можно подключать более мощные нагрузки.
При условии, что, помимо датчика, необходимо подключение дополнительных приборов, типа таймера или датчика движения, они находятся в сети подключения после фотореле. В данном случае, порядок инсталляции таймера или датчик движения не имеет значения.
Соединение проводов должно осуществляться в монтажной\распределительной коробке, которая монтируется в любом удобном месте на улице. Рекомендуется подбирать герметичные модели коробок.
Кроме того, данное устройство имеет особенности подключения проводки. Каждое фотореле оснащено тремя проводами: красный, синий\темно-зеленый, черный\коричневый. Цвета проводов предписывают их порядок подключения. Так, красный провод в любом случае подключается к лампам, синий\темно-зеленый провод подключает к себе ноль от питающего кабеля, а черному\коричневому зачастую подается фаза.

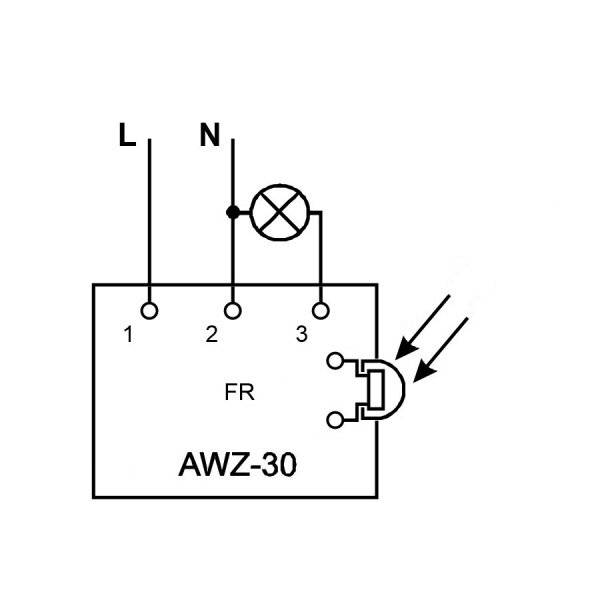

Подключение фотореле, имеющего выносной датчик
Данный вариант подключения имеет некоторое отличие. Так, фаза подключается к клемме А1 (L), которая находится в верхней части прибора. Ноль подключается на клемму А2 (N). В зависимости от модели, с выхода, который может находиться наверху корпуса (обозначение L`) или же в нижней части, фаза подается на осветительную систему.
Как настраивать фотореле
Настойка фотодатчика проводится после его монтажа и подключения в общую электросеть. Регулировка пределов спадания проводится путем вращения небольшого пластикового диска в нижней части корпуса. Для выбора направления вращения – на повышение или понижение – следует крутить согласно направлению стрелок, которые видны на диске: влево – уменьшение, вправо – увеличение.
Наиболее оптимальный алгоритм настройки чувствительности заключается в следующем. Сначала, путем выворачивания диска регулировки чувствительности в крайнее правое положение устанавливается наименьшая чувствительность. В сумерках рекомендуется начинать подстройку. Для этого стоит проворачивать диск регулировки плавно влево до тех пор, пока не включится свет. На этом можно завершить настройку фотодатчика.
Watch this video on YouTube
Подключение фотореле для включения освещения
Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика
Схемы управления освещением с использованием различных типов выключателей
Для чего нужен магнитный пускатель и как его подключить
Для чего нужен диммер, что это такое, схема подключения диммера и принцип его работы
Как работает сенсорный выключатель — схемы подключения
Разновидности датчиков освещённости
Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.
Пример фотореле с датчиком движения
Среди них:
- Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
- Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
- Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
- Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.
Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:
- Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
- Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.
Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.
Производители фотореле: страны и цены
Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.
Сравнительная таблица фотореле разных производителей
| Название | Ток коммутации, А | Рабочее напряжение в сети, В | Степень защиты, IP | Производитель | Цена, руб. |
|---|---|---|---|---|---|
| ФР-6 | 10 | 240 | 54 | Украина | 150 |
| PS-1 | 6 | 220 | 44 | Узбекистан | 200 |
| HOROZ HL 472 | 25 | 230 | 44 | Турция | 210 |
| FERON SEN 27 | 25 | 220 | 54 | Китай | 250 |
| ФР-601 | 5 | 230 | 44 | Россия | 420 |
| SOU-1 | 16 | 230 | 56 | Чехия | 650 |
| Люкс-2 | 8 | 230 | 44 | Россия | 800 |
| Luna 126 Star Theben | 16 | 230 | 55 | Германия | 2500 |
Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.
Фотореле IEK
В нашей стране очень популярны фотореле российского производителя IEK.
На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку
Таблица характеристик фотодатчиков марки IEK
| Параметры | ФР-600 | ФР-601 | ФР-602 |
|---|---|---|---|
| Предельная нагрузка при использовании с лампами накаливания, Вт | 1300 | 1100 | 2500 |
| Предельная нагрузка при использовании с люминесцентными лампами, Вт | 780 | 600 | 1500 |
| Мощность во включённом состоянии, Вт | 0,45–6,6 | 0,45–6,6 | 0,45–6,6 |
| Максимальный ток нагрузки, А | 3–6 | 10 | 20 |
| Рабочий уровень освещённости, Лк | 5–15 (без регулировки) | 5–50 | 5–50 |
| Период отсрочки, с | — | 16 | 16 |
| Уровень защиты по ГОСТ 14254 | IP44 | IP44 | IP44 |
| Степень защиты от поражения током | — | II | II |
| Диапазон рабочих температур, оС | -25 … +40 | -25 … +40 | -25 … +40 |
Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.
Варианты организации
Сегодня разнообразие автоматических устройств, предназначенных для управления светом на улице, довольно велико. На сегодняшний день можно использовать следующие устройства:
- инфракрасные выключатели. Принцип их действия похож на функционирование датчиков движения. Они могут использоваться на относительно небольшом расстоянии, которое имеется между передатчиком и приемником;
- радиоуправляемые выключатели. Такие изделия могут размещаться на гораздо большем расстоянии, в отличие от инфракрасных моделей. Это расстояние можете составлять 100 и более метров.
Радиоуправляемый выключатель
Оба таких устройства работают на принципе дистанционного управления. В их конструкции имеется приемник и передатчик. При этом они могут обеспечивать управление одновременно несколькими электрическими нагрузками. Вместе с этим, такие устройства по эффективности и комфорту несколько уступают приборам, работающим в автоматическом режиме. Это связано с тем, что для их активации необходимо присутствие человека. Поэтому сегодня наибольшей популярностью пользуется специальный блок для включения и управления светом. Такие современные модели модульного оборудования дают возможность:
- программировать устройства на определенное время, когда необходимо будет включение наружной подсветки;
- создавать различные комбинации с другими устройствами для уникальной и неповторимой подсветки определенных зон (например, газона, клумбы, веранды и т.д.).
Используя современные устройства, работающие в автоматическом режиме, можно в разы повысить эффективность уличного освещения, сделав его более удобным для себя.
Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Статья по теме:
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Работа и поиск места установки
Фотореле имеет встроенный датчик, который размыкает контакты электроцепи при попадании на него света. Это позволяет работать искусственному освещению в автономном режиме, в зависимости от количества света на улице.
Типы датчиков:
- встроенные — устанавливаются вместе с реле на электрощите;
- выносные — размещены отдельно от корпуса.
Предпочтение конкретному типу следует отдавать с оглядкой на условия в местности. Систему со встроенным датчиком проще установить, в то время как выносная может быть эффективнее. Или первую нельзя будет поставить из-за близости проезжей части.
Выбор места установки — определяющее занятие. Корректная работа устройства зависит от условий внешней среды. При неправильном размещении производители не гарантируют отсутствие ложных срабатываний.
Правила монтажа:
- на датчик должны попадать прямые солнечные лучи;
- максимальная удалённость от источников искусственного освещения;
- нежелательно попадание света фар от проезжающих автомобилей на фотоэлемент;
- доступное место для обслуживания.
Найти оптимальное место бывает крайне сложно, поэтому придётся потратить на это время. Необходимо продумать все варианты. Возможно, это потребует строительных работ, проведения дополнительных коммуникаций. Размещение датчика часто придётся менять в процессе эксплуатации после выявления недостатков в его работе на конкретном месте.
Распространённая ошибка — монтаж фотоэлемента для включения света на столбе, где размещён фонарь. Зимой датчик покроется наледью и не сможет корректно работать. Придётся лезть на высоту для его очистки. Летом рабочая поверхность устройства будет страдать от запыления. К тому же корпус фотореле для такого места должен быть хорошо защищён от воздействия осадков в любое время года.
Идеальным местом считают стену строения. Свес крыши даст защиту от осадков. Главное, чтобы датчик смотрел в сторону от дороги и не был направлен на север. Идеальное направление — восток или юг.
Подбор фотореле для освещения на улице
Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.
Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.
Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.
Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.
Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего
По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:
- однофазные (бытовые, под сеть 220 В);
- трехфазные (для сетей 380 В).
Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.
Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.
Технические параметры – на что смотреть
Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.
Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.
Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.
Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.
Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.
При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя
И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.
Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.
Важны ли дополнительные функции
Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.
Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать
Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.
Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.
Виды фотореле
Существует 2 основных вида сумеречных выключателей:
- со встроенным фотоэлементом;
- с вынесенным из корпуса фотоэлементом.
Первый вид оборудования обладает герметичным корпусом и повышенной устойчивостью к отрицательным воздействиям среды, поэтому монтируется на открытом воздухе (на столб или стену). При использовании второго вида коммутирующий блок устанавливается на DIN-рейку в щитке, фотоэлемент присоединяется при помощи проводов и устанавливается на открытом воздухе (на расстоянии до 150-и метров от щитка).
Можно купить подобное оборудование как для одно-, так для трехфазной сети. Независимо от напряжения в сети оно питается от 12 В, поступающих от трансформатора.
Фотоэлементом служит:
- резистор (сопротивление меняется в зависимости от интенсивности света);
- диод (работает за счет фотовольтаического эффекта, формирующего электрический заряд, исходя из интенсивности света);
- транзистор (оптоэлектронный полупроводник, меняющий сигнал в зависимости от интенсивности света);
- тиристор (оптоэлектронный полупроводник со светочувствительной матрицей);
- симистора (ток регулирует специальная схема).
Более сложные модели оснащены:
- сенсором движения, включающим лампу при присутствии человека;
- таймером, позволяющим устанавливать время включения/выключения независимо от фактического уровня освещенности;
- сенсором движения и таймером;
- регулятором порога;
- микроконтроллером, позволяющим включать/выключать лампу в определенные часы.
Таймеры в сумеречные включатели устанавливаются разные (дневные, недельные). Период работы выставляется ежедневно или на определенный период времени. При наличии регулятора порога у фотодатчика есть ручка для регулировки уровня освещенности, при котором лампа должна засветиться. При перемещении ручки на минус свет включается только ночью. Если переместить ручку на плюс, лампа будет гореть во время дождя или снегопада.
Приборы с микроконтроллером оснащаются электронным табло. Они позволяют установить различные режимы для отдельных времен года.
Какое фотореле выбрать для уличного освещения
Фотореле – это техническое устройство, предназначенное для управления работой электрической цепи посредством замыкания-размыкания контактов под воздействием солнечного света.
Основными элементами рассматриваемого устройства являются фотоэлемент (датчик освещенности), обладающий светочувствительными свойствами, и электронный блок, обрабатывающий и передающий сигнал от фотоэлемента.
В качестве чувствительного датчика может быть использован фоторезистор или фототранзистор, это зависит от схемы, используемой при изготовлении конкретной модели.
Принцип работы данного устройства заключается в том, что при снижении уровня освещенности фотоэлемент срабатывает и замыкает свои контакты, подавая сигнал на электронный блок, с которого, в свою очередь, сигнал поступает в цепь управления подключенного оборудования.
Принципиальная схема и внешний вид модели, изготовленной на базе фототранзистора
Технические характеристики разных моделей различны, но основными, характеризующими возможности использования приборов, являются следующие:
- рабочее напряжение сети питания;
- электрическая мощность подключаемой нагрузки;
- степень защиты корпуса;
- температурный режим использования.
Внешний вид модели «ФР-602» со встроенным датчиком света
По своей конструкции фотореле могут быть выполнены со встроенным или выносным фотоэлементом, что определяет возможности использования конкретного устройства.
Приборы могут быть выполнены с предустановленными настройками и оснащены следующими регуляторами срабатываний:
- порог реагирования на уменьшение-увеличение освещенности;
- задержка времени включения, обеспечивающая защиту от ложных срабатываний;
- регулирование диапазона освещенности.
Критериями выбора фотореле являются следующие параметры:
- Технические характеристики, определяющие возможности использования и схему включения.
- Наличие возможности выполнения индивидуальных настроек.
- Способ размещения (на элементах строительных конструкций или в электротехническом оборудовании).
- Наличие дополнительных элементов управления, расширяющих возможности использования устройства: таймер включения, датчик движения и прочие.
- Стоимость.
Фотореле LXP для уличного освещения
Доброго времени суток, уважаемые читатели сайта «Заметки электрика».
Помните, я уже Вам рассказывал, что при ремонтах электропроводки жилых многоквартирных домов согласно федеральной программы, мы устанавливали датчики движения для освещения подъездов и тамбуров. В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов.
Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.
В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02. Вот так он выглядит.
Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.
Технические характеристики фотореле для уличного освещения типа LXP-02
Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности. Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.
Таким образом происходит значительная экономия электрической энергии, а также увеличивается срок службы самих ламп.
Ниже я приведу Вам его технические характеристики:
- источник питания 220 (В) переменного напряжения
- коммутируемая цепь до 10 (А)
- уровень рабочей освещенности
Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.
Обычно я регулятор оставляю в среднем положении.
Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.
Установка фотореле типа LXP
Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.
При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся предметы, например, деревья.
Схема фотореле
Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.
Всего из фотореле выходит 3 провода: коричневый, красный и синий.
Зная цветовую маркировку проводов, не трудно догадаться о их предназначении:
- коричневый провод — фаза
- синий провод — ноль
- красный провод — коммутирующая фаза (на светильник)
Подключение фотореле
Зная схему фотореле, приступаем к его подключению. Соединение проводов производится в распределительной коробке, установленной там же на стене.
В качестве нагрузки у нас используется консольный светильник ЖКУ с натриевой лампой ДНаТ мощностью 70 (Вт).
Подключение фотореле для уличного освещения осуществляется следующим образом.
Если расписать эту схему более подробно, то это будет выглядеть так:
Если у Вас в доме используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.
Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:
Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602. Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.
Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.
P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в х.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
