Дровокол винтовой своими руками

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

Кривошипно-шатунный механизм из редуктора  получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Дровокол своими руками

Изготовление самодельного винтового колуна сводится к решению главной задачи: поиска конусной оснастки.

Процесс создания довольно популярных резьбовых конусов типов «морковка» и «шуруп» осуществляется небольшими фирмами и индивидуальными предпринимателями. Минимальная стоимость таких деталей диаметром 5,5 см и длиной 22 см составляет 1,5 тыс. руб. В максимальную сумму 6 тыс. руб. обойдется готовый комплект, состоящий из следующих элементов:

  • вал диаметром 3 см и длиной 35 см;
  • шкив ременной передачи;
  • опора вращения – 2 шт.;
  • конус типа «шуруп» с указанными ранее размерами.

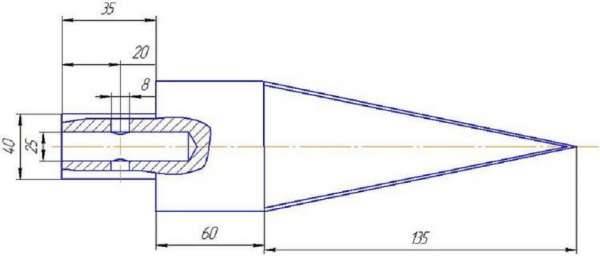

Чтобы облегчить работу, внимательно изучите чертеж винтового дровокола. Эта схема будет служить вектором в создании агрегата.

Если домашний умелец располагает токарным станком, он может самостоятельно изготовить конус, а потом выполнить на нем левую упорную резьбу.

Для тех же мастеров, которые не владеют подобным агрегатом, существует возможность изготовления и вытачивания конуса с применением углошлифовальной машины – болгарки. К тому же такой способ подготовки нужной детали не требует соблюдения точных размеров. Главное – суметь надеть на шкив двигателя болгарку так, чтобы при ее свободном вращении происходило равномерное снятие металла. Изготовленную таким методом конусную оснастку насаживают на оснащенный подшипниками необходимого размера вал с установленным на конце фланцем, оборудованным взятой от колеса мотоцикла звездочкой.

Фиксация болтом или штифтом резьбового конуса способствует простому снятию детали с вала. Это позволяет при заклинивании оснастки в тугом полене легко вывинчивать ее с помощью газового ключа. Перед тем как зафиксировать винтовой конус дровокола намертво на валу, следует подумать о том, что при его заклинивании в чурбаке нужно будет снимать приводную цепь, ведь не всегда можно проворачивать вал в обратную сторону.

Распорку, сооруженную из труб и двух гаек, нужно поместить между валом и двигателем. С ее помощью будет натягиваться цепь. Подшипники сооружаются из карданных опор от автомобиля «Жигули». Вместо электрического двигателя можно взять бензиновый агрегат мощностью более 6 лошадиных сил, который устанавливается на мотоблоки. Конусные электрические колуны обычно оснащаются электромоторами, мощность которых составляет от 2 кВт, а частота вращения – от 250 об/мин.

При изготовлении самодельного винтового дровокола необходимо уделить внимание следующим важным моментам:

  1. Подобный электрический станок имеет оптимальную производительность, которая зависит от скорости вращения конуса, количество оборотов которого должно достигать как минимум 250 об/мин.
  2. Прямое соединение конусной насадки с двигателем может представлять опасность по причине большого количества оборотов.
  3. Следует предусмотреть сооружение защитного кожуха для ременной или цепной передачи.
  4. Качественное соединение электропроводки в самодельном агрегате должен выполнять опытный специалист.
  5. Чертеж винтового колуна является хорошим помощником при изготовлении прибора: перерисуйте или распечатайте его на листок, и работа пойдет бодрее.

Как изготовить дровокол

Чтобы изготовить дровокол реечного типа своими руками, крайне важно составить качественный чертеж и схему расположения деталей инструмента. Необходимо заранее определиться с материалом и просчитать необходимое для работы его количество

Для изготовления рамы используются двутавр, профтрубу, а также швеллер или стальные уголки. Все эти детали собирают в единую конструкцию так, чтобы устройство при этом довольно прочно стояло и не раскачивалась.

Важной частью дровокола является поршень, который обеспечивает качественное проталкивание деревянной чурки при работе установки. С этой целью следует рассчитать требуемую силу толкания для того, чтобы не пришлось вылавливать половинки чурок на выходе, а также не причинить себе вреда

Такую деталь можно поискать на рынке в уже готовом виде или же позаимствовать у домкрата автомобиля, трактора или другой сельскохозяйственной машины среднего размера.

Для установок, в которых в качестве привода используется электрический двигатель, лучше установить защитную муфту, способствующую повышению уровня безопасности. Колун желательно подобрать четырехрезцовый, в этом случае бревно тут же раскалывается на 4 равные части.

Разновидности древоколов

Основной принцип работы устройства – воздействие на древесину путем ввинчивания или удара массивного колуна. При этом по типу колуна выделяют:

  • конусные. Здесь раскалывание дерева идет под действием ввинчивающегося внутрь колоды конусного элемента. Эту деталь по внешнему сходству еще называют «морковкой»;
  • с клином-лезвием, врезающимся в древесину как обычный топор.

По типу привода выделяют:

  • ручные механизмы, где усилие прилагает человек, а увеличивается оно за счет правильного приложения нагрузки и жесткого закрепления заготовки;
  • электрический, где усилие задается электродвигателем. Чаще всего в таком варианте реализуют конусные модели, поскольку очень легко организовать вращение основной детали напрямую, без передаточных механизмов. Двигатель может работать от сети или на жидком топливе (бензине);
  • гидравлический, точнее, гидравлический с электроприводом. Здесь первичное усилие дает электрика, а необходимое давление на заготовку передается через гидравлическую систему.

Также можно разделить устройства по методу укладки дров: горизонтально и вертикально. В большинстве бытовых моделей фрагмент ствола укладывается горизонтально, на специальную станину/подставку, причем более низко расположенные опоры больше подходят для массивных колод большого диаметра, а высоко – для относительно тонких кругляков. Модели с вертикальным расположением чаще встречаются в профессиональном сегменте, они мощнее и производительнее.

Встречаются также профессиональные устройства с возможность и горизонтальной, и вертикальной закладки дров.

Отдельно стоит также рассмотреть стационарные и мобильные изделия.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Простейший дровокол своими руками

конусные дровоколыметаллический конус с резьбой

В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.

Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.

Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.

https://youtube.com/watch?v=qG_v8ZBSoVY

Особенности изготовления

Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.

Разновидности дровоколов

Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.

По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.

В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.

В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.

Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.

Учитывая источник питания, дровоколы делятся на такие виды:

  • Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
  • Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
  • Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
  • Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.

Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.

С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:

  1. Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
  2. С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.

Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.

Изготовление рабочего конуса на заказ


лучше всего данную деталь выполнить на станке

Заказывая конус для дровокола, нужно указать его параметры. Чаще всего они бывают такими:

  • двухзаходная резьба с шагом в 5-6 мм;
  • конусность 1:2.

Резьба должна иметь такой же профиль зуба, как у предназначенного для дерева самореза.

Кроме всего прочего, винтовой конус можно приобрести в специализированном магазине. Их стоимость зависит от диаметра изделия и находится в диапазоне от 1000 до 5000 рублей. Так, например, стальной бур с диаметром в 90 мм может стоить 2950 рублей. Перед покупкой необходимо определиться с посадочным отверстием конуса, которое может быть от 28 до 43 мм.

Кроме этого, можно приобрести готовый дровокольный узел, который состоит из бура, двухручейного шкива в 200 мм и вала с подшипниковыми опорами. Стоить такой комплект может от 3200 до 5600 рублей.

Заказанные или приобретенные конусы для дровоколов позволят намного быстрее и проще сделать станок для колки дров своими руками. Нужно будет только начертить чертеж с конструкцией каркаса и размерами рабочего стола, указать точки дровокольного узла и крепления двигателя.

Процесс колки дров с помощью конусного дровокола следует проводить очень осторожно. Поленья на станок подаются только голыми руками, так как рукавица может накрутиться на вал

Кроме этого, если у двигателя нет реверса, то при раскалывании чурок из комлевой части бревна и поленьев с крупными сучками нужно быть внимательным, чтобы винт в них не застрял. В противном случае его очень трудно будет извлечь.

https://youtube.com/watch?v=kFXQlnH1dug

https://youtube.com/watch?v=eaUT2i9BuiQ

Самодельное изготовление дровокола

Изготовление винтовых колунов не представляет какой-либо сложности. Необходимо лишь подыскать подходящую по размерам конусную оснастку, которая с помощью цангового механизма и других аналогичных фиксаторов крепится непосредственно к электродвигателю. Заказать изготовление конусов можно у токаря, который за сумму в несколько тысяч рублей выполнит качественную и прочную винтовую оснастку. Дровокол конусный своими руками, чертежи которого можно подыскать в интернете, может быть с легкостью выполнен в домашних условиях с использованием недорогих компонентов.

Для изготовления винтового дровокола своими руками потребуется следующее:

  • Конус типа «шуруп», который имеет длину 20 сантиметров и диаметр минимум 5,5 сантиметра.
  • Опоры вращения — две штуки.
  • Шкив ременной передачи.
  • Вал длиной в 35 сантиметров и диаметром в 3 сантиметра.

Качеству и прочности используемого конуса-шурупа следует уделить должное внимание. При раскалывании дров на рабочую головку будет приходиться существенная нагрузка, поэтому, если для изготовления рабочей оснастки использовался не слишком качественный металл, то конус просто разорвет или поведет

Подобные поломки приведут к необходимости замены дорогостоящей рабочей части станка. Габариты станины выбираются индивидуально. В тех случаях, когда требуется установить колун на трактор, следует подбирать соответствующий прочный профиль и металлический уголок.

Электродвигатель и подключенные к нему ременные передачи следует установить на металлической опоре, которую сваривают из уголка. Для такой работы следует использовать прочный металлический швеллер, что позволит выполнить максимально жесткую и прочную станину. При раскалывании дров на основу колуна будет приходиться существенная нагрузка и неправильно выполненные станки могут быть перекошены, а использование такого некачественно собранного оборудования будет попросту небезопасным.

Производительность самодельных дровоколов будет напрямую зависеть от скорости вращения конуса. Минимальным числом оборотов рабочей головки станет показатель в 250 оборотов в минуту. При использовании мощных дровоколов выполнять прямое соединение конусной насадки и электродвигателя не следует. Необходимо использовать цепные или ременные передачи, что позволит обеспечить прочность и долговечность всей конструкции.

Особенности реечных станков

В продаже можно найти реечные дровоколы, где колун фиксируется к раме, которая с помощью зубчатой передачи перемещается вперёд-назад. Перемещение рабочей части позволяет быстро раскалывать даже толстые бревна. Чушки и поленья закладываются между колуном и упорным устройством, после чего за счёт надавливания на соответствующую ручку происходит раскол чурок на мелкие дрова.

Конструкция станка этого типа отличается большей сложностью, соответственно изготовить реечный дровокол своими руками будет затруднительно. Проще всего приобрести уже готовый реечный электроколун, что позволит обеспечить полную безопасность и эффективность использования такого оборудования.

Реечные колуны для дров своими руками, чертежи которых можно с легкостью отыскать на тематических ресурсах в интернете, различаются используемым рабочим инструментом, показателями прижимной силы, а также возможной длиной полотна. Для бытового использования подойдут модели реечных колунов, у которых длина полотна составляет не более 50 сантиметров. Такое оборудование позволяет с легкостью раскалывать небольшие по размерам чурки, получая при этом дрова, способные использоваться в печках, каминах и котлах отопления.

Использование реечных и винтовых колунов позволит существенно упростить раскалывание дров, практически полностью автоматизировав эту работу. Универсальные колуны имеют простейшую конструкцию, поэтому выполнить их самостоятельно не составит какой-либо сложности. Потребуется лишь подобрать в интернете чертёж конуса для дровокола, использовать прочные и надежные винтовые рабочие головки с мощным электромотором, которые потребуются для выполнения такого оборудования.

Дровокол винтовой своими руками

Для владельцев твердотопливных котлов или дровяных печей приближение очередного отопительного сезона сопряжено с ежегодными жизненно необходимыми хлопотами – заготовкой дров. Процесс этот включает несколько этапов:

  • заготовка в лесу, чаще покупка уже готового кругляка;
  • доставка его на подворье;
  • распиловка на чурбаки;
  • колка поленьев.

Для тех, кто с заготовкой дров знаком не понаслышке, последний из этапов ассоциируется с изнурительным, требующим массу времени и физических сил трудом.

В попытках упростить наиболее трудоемкую процедуру творческая мысль народных умельцев родила идею конусного дровокола, простого, но производительного станка, позволяющего колоть дрова с высокой скоростью и минимальными затратами усилий. Однако главным преимуществом такого дровокола считается возможность его изготовления собственными руками.

Основные преимущества реечных дровоколов

При выборе бытового реечного дровокола следует обращать внимание на следующие параметры:

  • вес и габаритные размеры;
  • создаваемое усилие;
  • мощность двигателя;
  • максимальная длина заготовки.

Благодаря своей простой конструкции реечные дровоколы достаточно надежны, а их ремонт не составляет большого труда и редко требует обращения к специалистам. Практически все детали можно приобрести в магазине.

Многие реечные дровокольные станки бытового назначения обладают мощностью и производительностью на уровне промышленного оборудования. При этом реечные дровоколы достаточно экономичны и не требуют особых условий эксплуатации.

Механический дровокол на пружине

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила удара данного колуна зависит от массы его подвижной части. Чем больше масса колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых металлических частей, например приварить два куска рельсы. Главное, чтобы груз был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола.
Чертеж дровокола.
Чертеж каркаса.
Чертеж каркаса.
Чертеж колуна.
Чертеж консоли.
Чертеж кронштейна.

Электромеханический реечный дровокол.

Данный дровокол можно назвать одним из самых производительных. Его подвижный нож закреплен на зубчатой рейке, которую в движение приводит шестерня. В изготовлении он довольно сложен, так как требует таких деталей как зубчатая рейка, шестерня, маховик, но скорость его работы перекрывает все минусы изготовления. Рекомендую посмотреть видео о работе реечного дровокола и обзор его конструкции.

Смотрите видео: реечный дровокол против винтового.

https://youtube.com/watch?v=ax2FIIFtGo8

Установка мотора

Специалистами давно отмечено, что мотор должен быть установлен под столом для резки поленьев. Почему? Благодаря такому конструктивному решению мотор будет лучше защищен от попадания стружки, чем в случае с его установкой на столе. Также так можно значительно сэкономить на свободной поверхности стола, куда будут класться бревна, ведь сам дровокол будет значительно короче. При наличии открытых вращающихся ремней, цепей и других уязвимых элементов их лучше всего закрыть кожухом

Это важно по технике безопасности

Стол для распила лучше всего изготавливать из металлических уголков 4х4 см, а что касается самой рабочей поверхности, идеально подойдет листовая сталь толщиной минимум 0,1 см. При имеющейся конструкции можно использовать дровокол как на электродвигателе, так и на бензиновом моторе. Конечно, можно и не использовать мотор вообще. Вместо него, прикрепляется рукоять к редуктору, а затем вал прокручивается вручную. Конструкция такого ручного дровокола выглядит еще проще, но эксплуатировать его не совсем удобно, особенно одному. Нужно минимум двое: один будет находиться за рукоятью, а второй будет подавать поленья. Это всего лишь один из вариантов, а в целом лучше использовать мотор, тем более что его можно взять от старой стиральной машины.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика

Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Длительная и эффективная работа конуса обеспечена только при его правильном изготовлении. Отдавая заказ токарю, обязательно уточните, что вам нужен винт с конусностью 1:2 и упорной двухзаходной резьбой с шагом 5 – 6 мм. Обычная метрическая резьба не подойдёт по причине быстрого износа. Кроме того, стандартный винтовой нарез намного хуже входит в древесину.

Размер винтового клина и величина его конусности напрямую связаны с максимальным размером раскалываемых поленьев, поэтому при определении параметров бура можно воспользоваться таблицей.

Таблица для расчёта размеров конуса

Примерные габариты станины зависят от комплекции оператора и могут составлять:

  • высота — до 80 см;
  • ширина — до 60 см (с откидным столиком 100 см);
  • длина — до 85 см.

Чаще всего используется схема с нижним расположением электромотора. Это позволит защитить его вращающиеся части от стружки и щепок. Если же в качестве силового агрегата применяют двигатель внутреннего сгорания, то его устанавливают на одном уровне с клином. Такая компоновка более удобна как во время запуска, так и в процессе работы, когда требуется подрегулировать обороты вращения клина, заправить бак топливом и т. д.

Конус, установленный на станине циркулярной пилы, избавляет от необходимости изготавливать ещё один металлический рабочий стол, делает конструкцию универсальной и позволяет экономить место при хранении оборудования под навесом или в сарае.

В процессе проектирования конусного дровокола обязательно предусматривают способ натяжения цепи или ремня — с помощью дополнительной звёздочки или ролика, салазок и т. д. Нелишним будет и защитный кожух, установленный на цепной или ремённой передаче. Его можно согнуть из жести и закрепить на станине при помощи винтов.

Обратите внимание, как грамотно обустроена защита гибкой передачи

Главные требования к электроколуну

Самодельный электроколун обязан быть очень надежным, безопасным в работе и иметь высокую производительность. Именно поэтому при выборе вида устройства и его сборке необходимо следовать правилам по соблюдению требований к аппаратам данного типа.

Основные требования к дровокольным аппаратам такие:

  • максимальная мощность электрического двигателя не должна превышать 4 кВт;
  • чтобы уменьшить число оборотов, стоит использовать ременную передачу или редуктор;
  • максимальная частота вращения вала дровокола не должна превышать 500 оборотов в минуту;
  • устройство необходимо оснастить удобной кнопкой управления, надежным дифференциальным автоматом и магнитным пускателем;
  • рабочий вал конуса закрепляется при помощи подшипников;
  • конус аппарата нужно оснастить специальной упорной резьбой;
  • при использовании ременной передачи стоит применять клиновидные ремни и двухручейные шкивы;
  • подачу чурок нужно осуществлять в вертикальном положении, в противном случае винт может заклинить и повредить станок.

Конусный дровокол для мотоблока своими руками


Итак, используя данный чертеж и вооружившись стальной болванкой и токарным станком, приступим к вытачиванию конуса самостоятельно. Когда ваша заготовка окончательно примет форму конуса, следует на него нарезать левую упорную резьбу. Чтобы собрать конусный дровокол, вам понадобится:

  • Конус;
  • Электродвигатель;
  • Фланец с мотоциклетной звездочкой от колеса или вал;
  • Цепь приводная или пасы;
  • Вал;
  • Подшипники;
  • Болт или штифт (на ваше усмотрение);
  • Опоры для вала (идеально подойдут жигулевские карданные опоры).

Есть некоторые нюансы:

  • мотоблок должен быть достаточно мощным, чтобы справиться с такой непростой работой. Оптимальным вариантом станут модели с мощностью в 8 лошадиных сил;
  • необходимо строго соблюдать правила безопасности. Не нужно небольшие поленья с силой толкать по направлению к вращающемуся конусу, так как есть вероятность получения травмы;
  • полено должно иметь диаметр не более 45 сантиметров.

Также следует отметить, что конструкция дровокола для мотоблока имеет еще и подставочный столик. Именно на него вы должны укладывать поленья. При этом ножки стола регулируются в зависимости от высоты вашего агрегата. Для большей устойчивости во время работы вы можете подложить крупное полено под столик, чтобы избавиться от лишней вибрации и нагрузки, особенно если вы хотите колоть очень крупные поленья.

Как видно из всего вышесказанного, дровокол — это очень практичное устройство, которое не займет много места, не потребует от вас определенных знаний и умений в его управлении, и даже особых денежных затрат. Перед работой обязательно изучите инструкцию, чтобы убедиться в том, что инструмент совместим с вашим агрегатом.

Читать также: Сколько масла заливать в домкрат гидравлический

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.
