Продухи (отдушины) для вентиляции фундамента — нужны или нет?

Закрывать ли продухи в фундаменте на зиму?

Вентиляция подпольного устройства обязана производиться круглый год, особенно это касается регионов, где происходят выбросы газа радона. Поэтому закрывать продухи на зиму не рекомендуется. Это требование описано в СНиП 11-3-79 «Строительная теплотехника». Открыв такой документ на нужной странице, можно увидеть таблицу №2, в которой указывается, что температура воздуха в подвале и температура нижней части пола должны иметь практически одинаковое значение. Допускается разница лишь в 2°С, что может быть достигнуто только в результате правильной вентиляции.

Если проблема в сохранении тепла в помещении, то лучше пол утеплить изнутри, но вентиляционные отверстия закрывать нельзя.

Продухи в фундаменте

» Тексты » Продухи в фундаменте

Жилищное строительство является одним из древнейших ремесел. Начинавшееся с примитивных построек, за тысячелетия оно превратилось в мощную отрасль экономики. Сегодня диапазон строящихся объектов простирается от маленьких дачных домиков, которые способен построить один человек, до гигантских небоскребов, над возведением которых трудятся тысячи людей разных профессий, а также множество заводов и компаний.

 В жилищном строительстве постоянно внедряются новейшие технологии и материалы, которые позволяют делать дома более дешевыми, удобными и энергоэффективными. При этом конструкция домов по-прежнему включает набор некоторых базовых элементов.

 Одним из таких проверенных веками обязательных компонентов, которые используются в конструкции как небольшого дома в деревне, так и городской многоэтажки, являются продухи в фундаменте. Продухами называют специальные вентиляционные отверстия в фундаменте дома.

 Для чего нужны продухи?

 При помощи продухов в фундаменте обеспечивается вентиляция подполья и подвальных помещений дома. Без вентиляции подвалов при эксплуатации дома может возникнуть сразу несколько проблем, главными из которых являются две:

  • Во-первых, при отсутствии проветривания в подвальных помещениях конденсируется влага, которая со временем может приводить к повреждению несущих конструкций дома, а также появлению плесени и других вредных микроорганизмов.
  • Во-вторых, без вентиляции в подвалах могут скапливаться различные вредные газы. Прежде всего, к таким газам относится радон, который естественным образом выделяется из почвы.

 Перечисленные проблемы решаются посредством обустройства вентиляции подвальных помещений. Наиболее простым и дешевым способом устройства вентиляции как раз и являются продухи в фундаменте.

 Как устроены продухи?

 Устройство продухов в фундаменте и их конструкция регламентированы строительными нормами и правилами (СНиП 31-01-2003). В данных правилах определены нормативы по общей площади продухов в зависимости от площади подполья или подвала, а также площади отдельного продуха. При этом геометрия продухов может быть любой и определяется, главным образом, технологическим удобством их постройки. Поэтому обычно продухи в фундаменте делают прямоугольной или круглой формы.

Продухи должны располагаться равномерно по всему периметру фундамента дома. Также продухи необходимо устраивать во внутриподвальных перегородках. При этом для обеспечения оптимальной вентиляции продухи в фундаменте следует располагать симметрично, один напротив другого. Существуют также определенные нормативы по расположению продухов по высоте от поверхности земли и по расстоянию от углов дома.

 Для предотвращения проникновения в подвальное пространство или подполье различной живности продухи в фундаменте необходимо оборудовать защитными решетками. При этом отверстия в решетках должны быть достаточно мелкими, а в качестве материала следует использовать металл.

 Постройка продухов

 Продухи обустраиваются в процессе строительства фундамента дома. При этом в зависимости от варианта конструкции фундамента применяются различные способы устройства продухов.

 Так, например, в случае использования ленточного бетонного фундамента устройство продухов производится при помощи установки специальных закладных элементов, опалубки или арматуры, в зависимости от размеров продуха.

 В кирпичных фундаментах для устройства продухов обычно используются половинки кирпичей. А при постройке фундамента из бетонных блоков применяются блоки с отверстиями или укороченные блоки.

 Если фундамент дома был построен без продухов, продухи можно сделать позже. Однако это довольно трудоемкая операция, для выполнения которой может потребоваться специальное оборудование и инструмент.

 Можно ли обойтись без продухов?

 Поскольку через продухи в фундаменте подпол дома непосредственно соединяется с окружающей средой, температура в подполье примерно равна температуре за пределами дома. А это означает холодный пол зимой и необходимость дополнительных затрат на обогрев дома. Низкая тепловая эффективность является одним из основных недостатков использования продухов.

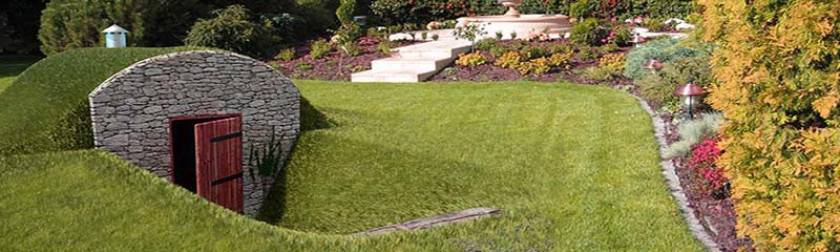

Как правильно сделать вентиляцию в погребе

Для хранения овощей в подвале нужен соответствующий микроклимат, температура – 2…5 °C, влажность – до 90% (круглогодично). Превышение этих показателей ведет к образованию плесени, гниению корнеплодов и фруктов. Для удаления излишков влаги и частичной корректировки температурного режима служит вентиляция погреба – естественная либо принудительная. Как сделать вентилирование подземного хранилища правильно, читаем далее.

  • 1 Воздухообмен и микроклимат подвала
  • 2 Схемы вентиляции погребов
  • 3 Как рассчитать диаметры воздуховодов
  • 4 Трубы для вентилирования подвала
  • 5 Монтаж подвальной вентиляции – практические советы
  • 6 Как высушить сырой погреб летом

Воздухообмен и микроклимат подвала

В подвальных помещениях частных домов нет смысла устраивать принудительную вытяжку. В большинстве случаев поставленные задачи способна решить естественная вентиляция в погребе. Для организации такого воздухообмена нужно понимать, какие факторы влияют на микроклимат внутри подвала:

  1. Температура грунта на глубине 1.5—2 м. В зависимости от региона данный показатель меняется от —3 до +10 градусов (зимой). То есть, погреба северных и южных районов надо утеплять на этапе строительства.
  2. Холодный воздух плотнее и тяжелее теплого, поэтому всегда опускается к полу помещения. Такое движение потоков называется конвекцией.
  3. При одинаковой температуре более влажный воздух легче сухого и поднимается вверх. Вот почему капли конденсата свисают с потолка, а стены возле пола практически не «потеют».
  4. Влажность воздуха зависит от близости грунтовых вод и внешней гидроизоляции стен. Если при строительстве подвала или цокольного этажа изоляционные работы не выполнялись, готовьтесь к борьбе с сыростью.
  5. Температура вентиляционного воздуха, подаваемого в погреб с улицы.

Переувлажненный воздух стремится подняться к потолку, на котором выпадает конденсат

Теперь конкретно об устройстве вентиляции в овощном погребе. Чтобы организовать естественную циркуляцию воздушных потоков, используем явление конвекции. План действий:

Погреб под жилым домом или гаражом, построенный без проекта и наружной гидроизоляции, может сильно отсыревать зимой. Подобные хранилища приходится сушить летом – способы мы перечислим в конце публикации.

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

  • классическая система с одной вытяжной трубой;
  • схема с двумя трубами – притоком и вытяжкой;
  • принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

  1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
  2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
  3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

  • в земле снаружи здания;
  • прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.

Размеры продухов их размещение и численности

Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.

Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.

Расчет продухов

Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.

Вариант 1

Исходные сведения:

Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.

Калькуляция

Рассчитаем площадь всех вентиляционных отверстий:

S=F/400=30/400=0.075м²,

где F — общая площадь подвального пространства.

Узнаем необходимое число продушин:

N=S/P=0,075/0,05=1,5=2шт,

где Р – площадь одного отверстия.

Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.

Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

Вариант 2

Исходные сведения:

Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.

Калькуляция

Общая площадь вентиляционных отверстий:

S=(9х4+9х4)/100=72/100=0,72м².

В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.

Нужное число продушин:

N1=S/p=0,72/0,05=14,4=15шт.

Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².

Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:

N2=S/р=0,72/0,075=9,6шт=10шт.

Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.

Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.

Как делаются продухи на практике?

Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.

Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.

Чем закрыть продухи в фундаменте от мышей

При наступлении первых осенних заморозков полевые грызуны начинают искать места для обитания с более комфортными условиями. Такие убежища мыши – полевки находят в загородных постройках. Там им не страшен пронизывающий ветер, который при минусовой температуре делает поля малопригодными для существования.

Малые размеры и врожденная пронырливость позволяют мышам проникать через самые малые отверстия в строениях. Больше всего их привлекают подземные помещения, где дольше сохраняется накопленное тепло.

Продухи (отверстия для проветривания подпольного пространства) – самый легкий для грызунов путь проникновения в жилище. Из подполий они найдут возможности расселиться по всему дому.

Как и чем закрыть продухи в фундаменте от мышей?

Чтобы исключить подселение в загородный дом нежелательных соседей, необходимо надежно закрыть продухи в фундаменте от мышей , то есть перекрыть пути их возможного проникновения. Проще всего этого добиться установкой решеток на продухи подполья. Клетки решеток должны быть не крупнее 5 мм. Такие изделия можно поискать в магазинах строительных и хозяйственных товаров. Несложно их изготовить и самостоятельно.

Если готовых изделий в магазинах нет, проволочная решетка или жесткая сетка найдутся обязательно. Прикинув общую площадь всех вентиляционных отверстий, приобретаем нужный материал. Решетку нарезаем ножницами по металлу на прямоугольники необходимого размера. Далее необходимо изготовить детали обрамления, и оформить изделия в окончательный вид.

Для изготовления рамки используется белая или же консервная жесть, которая найдется в хозяйстве. Жесть нарезают полосами шириной примерно 60 мм. Полосы сгибают вдвое по длине, формируют каркас решетки. Прямоугольник из проволоки обрамляют полученными деталями полосок жести и крепят путем простукивания молотком. Изготовленные рамки устанавливают с помощью дюбелей и шурупов в просверленные отверстия, закрывая все продухи.

Как избавится от уже проникших мышей?

Когда доступ в дом для незваных гостей перекрыт, необходимо удостовериться в том, что они еще в жилище не проникли. Для этого в доме нужно на некоторое время разместить снаряженные мышеловки. Если традиционные мышеловки неприятны своей жестокостью, можно воспользоваться новинкой.

Новые мышеловки выполняются в виде захлопывающихся пеналов из пластика. Грызунов она не травмирует, но надежно запирает внутри. Некоторое время в ловушке мышь будет живой. Можно ее выпустить в ближайший лес или поле.

Таким методом можно надежно защититься от нежелательного соседства. Это гораздо безопаснее использования отравляющих веществ. При использовании отравы нельзя исключить отрицательного влияния на здоровье и самочувствие людей и домашних животных.

Особенности закладки отверстий для вентиляции

Вентиляцию для конкретного дома начинают рассчитывать во время проектирования строения. Чтобы для себя ответить на вопрос как сделать вентиляцию фундамента конкретного строения следует учесть ряд важных факторов. К ним следует отнести такие моменты:

  1. расположение будущего сооружения;
  2. насколько дом защищен рядом стоящими домами;
  3. роза ветров.

Обычно чтобы организовать систему вентиляции в любом частном доме или бане достаточно предусмотреть наличие двух сквозных отверстий в фундаменте. Однако есть исключения из правил, и чтобы удостовериться в своем выборе, следует точно рассчитать их количество в зависимости от расположения будущего жилища. Для этого, на этапе проектирования отверстий нужно отталкиваться от известных строительных норм. Согласно им, отверстия в фундаменте для вентиляции должны иметь размер равный 1/400 от общей площади помещения подвала.

Диаметр таких отверстий напрямую зависит от площади периметра будущего частного строения. Идеальным считается отверстие в 25 см, но не всегда это выполнимо. В таком случае, его можно сделать меньше, но не рекомендуют закладывать отверстия с менее чем 11 см в диаметре. Лучше сделать такие отверстия немного больше, чем нужно. Это легко исправить при помощи специальных заглушек, которые надёжно защитят от сквозного потока воздуха.

Чтобы избежать образования воздушных карманов следует первое отверстие возле глухого угла расположить на расстоянии примерно 90-100 см. Если фундамент предусматривает наличие перекрытий, тогда в них тоже делаются подобные отверстия. Их следует закладывать четное количество и располагать в фундаменте по парам. Наружная сторона продух должна располагаться на расстоянии примерно от 10 до 15 сантиметров от уровня земляного покрова. Готовые отверстия не нужно закрывать, так как это препятствует нормальному воздушному потоку. Далее следует определиться, где же нужно их располагать.

Если же строящийся частный дом находится в углублении (низине), рядом находятся иные постройки или существует природные препятствия для движения воздуха, тогда их нужно устанавливать вдоль всего фундамента. Таким образом, обеспечивается наиболее эффективная вентиляция фундамента в частном доме. В холодное зимние время, хозяева, в силу своей неграмотности, стараются полностью закрыть эти отверстия каким-либо материалом, думая, что через них уходит все тепло. Это не стоит делать ни в коем случае. Поскольку тогда в подвале начинается накапливаться влага и вредный радон, которые просто отравляют жителей данного частного дома.

Именно поэтому следует стремиться, чтобы вентиляционная система в доме функционировала круглый год, особенно в зимнее время. Не нужно вредить своему здоровью и своему жилищу, сократить его срок эксплуатации достаточно легко, а восстанавливать очень трудно. А чтобы не было холодно, в первую очередь, перед морозами нужно заделать все имеющиеся щели и зазоры в доме.

Какими должны быть отдушины в фундаменте

Существуют определенные строительные нормативные акты, в которых четко описано, сколько и каких размеров должны быть сквозные вентиляционные отверстия в фундаментной конструкции. Но ничего нет про форму. Поэтому геометрическая составляющая продуха выбирается владельцем дома по своему усмотрению.

отдушины в фундаменте

Размеры и количество

А вот с этими двумя параметрами надо разобраться конкретно. Потому что именно от них зависит воздухообмен в цокольном этаже. А данная характеристика является главной с точки зрения вентиляции. И есть определенные нормативы, которые определяют ее с учетом назначения помещения. В подвальном пространстве кратность воздухообмена составляет 1 м³/ч. То есть за один час воздух в цоколе должен полностью поменяться на чистый с улицы.

Чтобы точно определить размеры продухов с учетом воздухообмена, необходимо провести сложные расчеты. Чтобы упростить весь этот процесс, рекомендуется использовать простое соотношение: 1:400. Здесь «400» – это площадь пола подвала в квадратных метрах. То есть именно для этого показателя сечение продуха будет равна: 1:400=0,0025 м². Или 25 см². По сути, это небольшое квадратное отверстие 5х5 см.

схема монтажа продушин

А так как отверстий в фундаменте должно быть как минимум два, которые располагаются на разных сторонах конструкции, то размеры продухов уменьшаются в два раза. Все дело в том, что вентиляция – это вход чистого воздуха в помещение и выход загрязненного из него. То есть должно создаваться движение воздушных масс с захватом как можно большего его количества. Именно поэтому отверстия располагают на разных сторонах фундамента.

Если в подвал введена через пол вертикальная труба вентиляционной системы, то оставляется один продух сечением. Оба отверстия надо развести по разные стороны помещения.

Но в нормативных актах есть определенная оговорка, касающаяся минимального сечения отдушины в фундаменте. Оно составляет 0,05 м². В сантиметрах это 500 или 22,3х22,3 см. Хотя вариантов по форме много, к примеру, 20х25.

Что касается количества, то из выше обозначенного примера становится ясно, что этот параметр зависит от общего расчетного сечения вентиляционного отверстия. Понятно, что один продух в 500 см² – это практически окно. Заменить его можно несколькими меньшего сечения отверстиями.

Варианты расположения

Существуют рекомендательные показатели, которые все же лучше придерживаться:

  1. Расстояние между вентиляционными отдушинами – 2-3 м. Располагать отверстия надо равномерно по всей длине фундаментной конструкции.
  2. В углах подвала больше всего скапливается влаги, поэтому в этих местах продухи устанавливаются обязательно. Но нарушать конструкцию фундамента в углах не рекомендуется, потому что так снижается прочность. Поэтому минимальное расстояние от угла – 0,9 м. При этом угол считается внутренний, а не внешний снаружи.
  3. Высота расположения от грунта – 20-30 см. Ниже делать нельзя, будет затекать вода от атмосферных осадков.

Расчет вентиляционных отдушин

Перед тем как сделать продухи в фундаменте, необходимо рассчитать их общее сечение. К примеру, есть дом площадью 1000 м². Площадь отдушин – 1000х0,0025=2,5м². Для их формирования решено использовать пластиковую трубу диаметром 100 мм или 0,1 м. Ее сечение исчисляется по формуле площади круга:

πR²=πD²/4=3,14х(0,1)²/4=0,008 м²

Теперь надо общую площадь отдушин разделить на полученное значение: 2,5/0,008=312 штук. Это количество отверстий, необходимых для формирования вентиляции в фундаменте дома из трубы диаметром 100 мм. Изменяя размеры продух в большую сторону, уменьшаем их число.

Хранение урожая в подполье частного дома

Часто подпольное пространство частного строения используется в качестве технического подполья, погреба для хранения урожая, консервации, других продуктов питания.

Организовывать вентиляцию в таких помещениях следует несколько иным способом. Для этого по противоположным углам устанавливаются вентиляционные каналы. Используются чаще всего пластиковые водопроводные трубы, так как они наиболее устойчивы к взаимодействию с влагой, перепадам температур.

Выход приточного канала размещается на высоте не более 20 см от уровня пола. Вход располагается невысоко над землей, так, чтобы, в него не попадала вода при весеннем таянии снега. Обязательно закрывается мелкоячеистой решеткой, чтобы предотвратить попадание внутрь грызунов.

Вытяжной канал устанавливается под самым потолком, как можно выше. Выход трубы примерно минимум на 1,5 м выше приточного канала. Чем больше разница между приточным и вытяжным выходами, тем сильнее тяга и циркуляция воздушных потоков будет происходить эффективнее.

Каналы оснащаются заслонками, с помощью которых можно регулировать степень подачи приточного воздуха зимним периодом времени. При значительном снижении температуры каналы перекрываются полностью.

Кроме того, зимой необходимо очищать вентканалы от снега, замерзшего конденсата. Утепление вытяжной трубы позволит избежать скопления инея внутри.
