Как самостоятельно отремонтировать утюг

Как отремонтировать утюг своими руками: устройство утюга

#1

Чаще всего поломки утюга происходят из-за неисправности сетевого шнура, и именно с его осмотра обычно и начинается устранение дефектов. Проводя ремонт утюга, его следует отключить от электрической сети, и для начала осмотреть внешнюю часть провода.

Ремонт утюга своими руками немыслим без отвертки, ведь если неполадок со шнуром снаружи не будет обнаружено, придется снять корпус с техники. Обычно поломка бывает на лицо: проводки отходят друг от друга, а иногда еще и выглядят подгоревшими. В таком случае человеку понадобится новый сетевой провод.

Для его установки необходимо осторожно отсоединить старый, не обрезая при этом проводки полностью. Новый шнур припаевается ко всем проводкам по очереди. Проверить его работу можно при помощи лампы или индикатора тока

Проверить его работу можно при помощи лампы или индикатора тока.

Иногда устранить поломку можно при помощи укорачивания провода на 10-15 сантиметров, как раз в том месте, где начали отходить контакты, мешающие работе прибора.

#2

Следующая проблемная область любого утюга – это регулятор температуры. Для его проверки необходимо подключить прозвонку к контактной группе терморегулятора. После того, как регулятор температуры будет прокручен, на прозвонке должна загореться соответствующая лампочка.

В том случае, если она не горит, необходимо взять наждачную бумагу и зачистить все контакты. Обычно такой способ помогает добиться желаемого результата, и при повторном подключении прозвонки, лампочка загорается. Если же этого не происходит, вполне вероятно придется менять терморегулятор.

В таком случае, необходимо обязательно проверить термопредохранитель, поскольку поломка практически со 100% вероятностью произошла из-за него.

#3

Термопредохранитель – это, пожалуй, самая ненадежная часть современного утюга. Задача данного элемента состоит в том, чтобы разъединить электрическую цепь в случае, если температура нагревательного элемента превысит нормальное значение.

Однако из-за частого перегрева термопредохранитель перегорает, а из-за этого не включается и сам утюг. Проверить его можно при помощи уже использованной ранее прозвонки. Контакты необходимо подключить друг к другу, и если лампочка не горит, то термопредохранитель следует поменять.

Сделать это не сложно, да и сам элемент схемы стоит недорого, а приобрести его можно в любом магазине техники.

#4

Не редки случаи, когда сам утюг работает, а вот система отпаривания отказывается функционировать. В большинстве случаев это происходит из-за того, что внутренние полости парообразования забились, что сказалось на функциональных возможностях утюга.

Устранить поломку можно при помощи раствора воды и уксуса. Для этого необходимо смешать 1 литр воды с 1 стаканом уксуса и перелить раствор в кастрюлю. Далее в него необходимо окунуть нагревающую часть утюга и довести воду до кипения.

Иногда система отпаривания выходит из строя из-за элементарных проблем с кнопкой. Работоспособность кнопки можно проверить при помощи прозвонки, и если она вышла из строя, ее следует заменить на новую.

#5

Самыми сложными считаются поломки, произошедшие по вине нагревательного элемента. Определить подобную неполадку несложно: обычно утюг включается, специальная лампочка загорается, свидетельствуя о нормальной работе, а вот температура нагревательного элемента при этом не повышается.

В таких случаях необходимо посмотреть, как именно ТЭН крепится к подошве утюга. Если крепеж оказывается неразъемным, то устранить поломку не получится. Даже если владелец отсоединит нагревательный элемент, прикрепить его обратно не выйдет.

Новый нагревательный элемент стоит примерно столько же, сколько и обычный утюг, поэтому лучше не мучиться и сразу же приобрести другую технику.

#6

Иногда для починки утюга, его даже не приходится разбирать, и единственное, что нужно сделать – это осмотреть корпус на наличие внешних повреждений. Так, например, если на корпусе утюга имеются серьезные вмятины или трещины, речь может идти о внутреннем повреждении деталей в результате сильного удара.

Устранить такую поломку может только профессионал, так как потребуется замена нескольких мелких деталей. Тревожным признаком считается оплавление корпуса или появление желтоватых, черных пятен рядом с сетевым проводом. Обычно данный признак говорит о выходе из строя контактов.

Починить утюг самостоятельно и в домашних условиях возможно, но для этого необходимо работать осторожно и грамотно, не усугубляя возникшую проблему

Разбор корпуса

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Иллюстрация

Порядок действий

Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается

Отверните крепежный шуруп и снимите пластиковую крышку

Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур

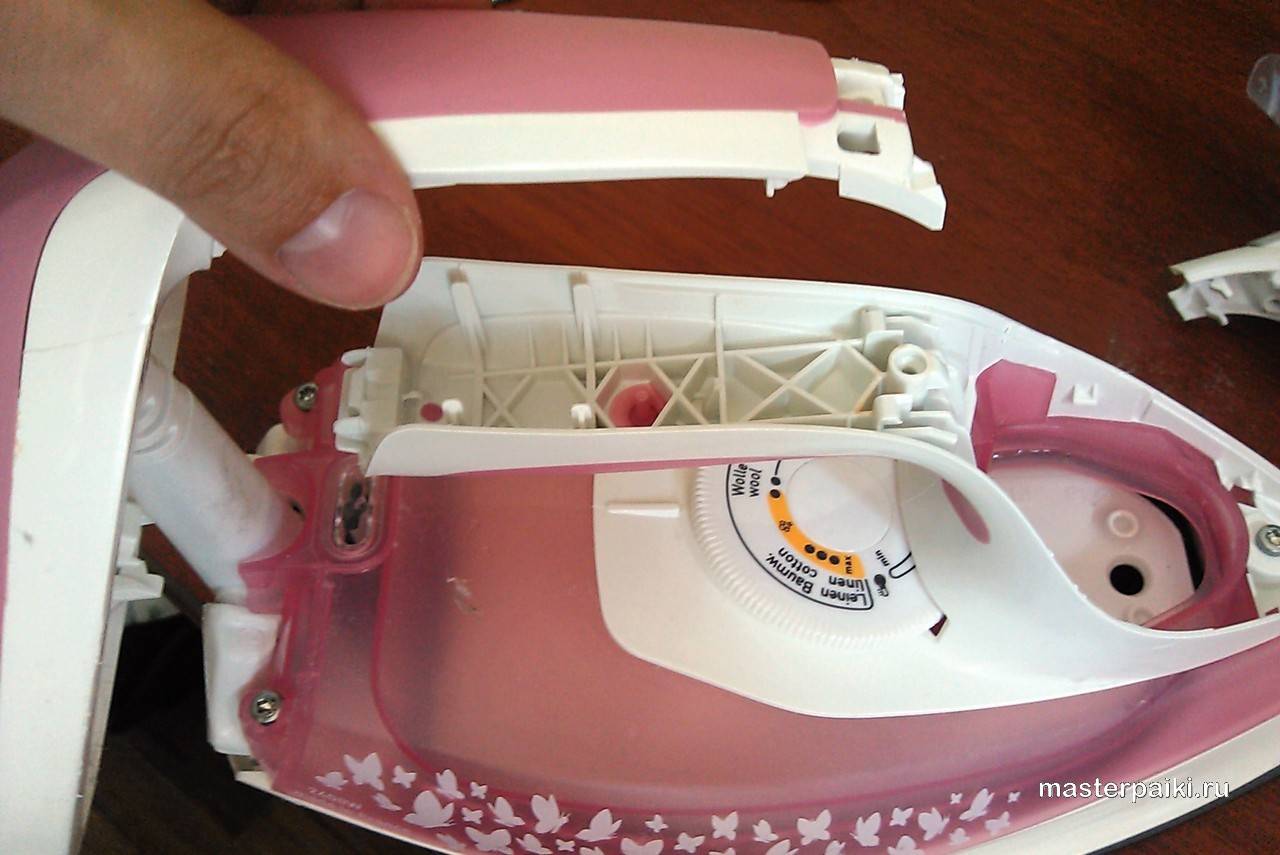

Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки

Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону

Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга

Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия

Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой

Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке

Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части

Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке

Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное

Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.

Фото 1

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.

Фото 2

Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.

Фото 3

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».

Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

Фото 4

Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.

Фото 5

Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара —  они обведены кружками.

Фото 6

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.

Фото 7

Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего  — тут и начинается головоломка…

Фото 8

Можно догадаться, что следующий шуруп под заливной крышкой…,

Фото 9

…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.

Фото 10

А вот если снять крышечку заливного отверстия…,

Фото 11

…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».

Фото 12

Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.

Фото 13

Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).

Фото 14

Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.

Фото 15

Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.

Фото 16

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Фото 17

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.

Фото 18

Это позволит потом снять весь гидрорезервуар.

Фото 19

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.

 Фото 20

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

Фото 21

Фото 22

Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.

И действительно, в Тирасполе ремонт утюгов  данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.

Фото 23

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

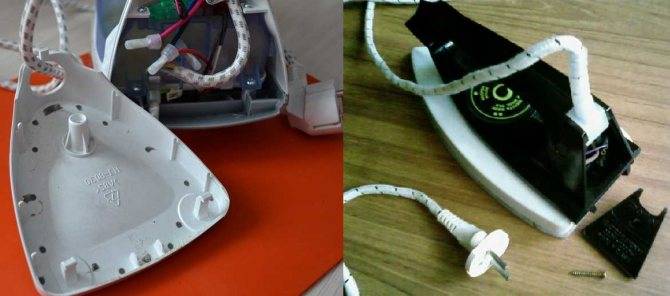

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.


Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Устранение поломки в домашних условиях

Отремонтировать подачу пара своими руками можно только в случае, если неисправность возникла по причине накипи и известкового налета. Серьезные поломки составных частей конструкции утюга исправить самим не получится!

Предлагаем вниманию несколько способов, применив которые можно избавиться от посторонних элементов в водонагревательной системе утюга. Для достижения лучшего результата рекомендуется попробовать их несколько, вплоть до устранения причины, по которой отсутствует подача пара в утюге. Если пар в утюге не появится, придется покупать новый прибор.

Все (за исключением одного – паровой ванны) приведенные ниже способы имеют один и тот же принцип: в резервуар для воды утюга наливается жидкость, он разогревается, затем вручную производится прочистка системы водонагревательных элементов: нужно нажимать на кнопку подачи пара до тех пор, пока жидкость не иссякнет.

Очистка уксусом

Очистить резервуар от накипи и налета можно столовым 9% уксусом, разбавленным в соотношении 1/1 с обычной водой. Такой состав заливается примерно на 1/3 резервуара, после чего прибор подключается к питанию. Необходимо подождать минут 10, затем включить режим глажки с паром и начать активно нажимать клапан подачи пара.

Процедуру нужно проводить над тазиком или иной ёмкостью для сбора воды. Выпускать пар нужно до тех пор, пока уксусный состав в резервуаре не закончится. После чего необходимом вымыть остатки уксуса, для этого в утюг заливается обычная вода и осуществляется подача пара до исчезновения специфического запаха.

Минеральная газированная вода

Принцип очистки утюга от накипи и осадков минеральной водой почти тот же самый, что и в способе очистки уксусом. Единственное – после проведения процедуры интенсивного паровыделения, не нужно промывать водонагревательную систему обычной водой, так как неприятного запаха от используемой минеральной воды не будет.

Данный вариант менее эффективен по сравнению с очисткой уксусом. Он отлично подходит для профилактических процедур, направленных на предотвращение возможных неисправностей.

Лимонная кислота

Нужна маленькая упаковка кислоты, где-то 20-25г, её нужно развести в стакане теплой воды до полного растворения. Затем состав заливается в резервуар на 1/3 объема и утюг оставляют нагреваться на 10 минут, после чего нужно пускать пар до полного расхода жидкости.

После процедуры в утюг нужно залить обычную воду и повторить процесс, чтобы устранить неприятный запах из устройства.

Паровая ванна

Это является скорей дополнительным вариантом, когда не работает отпариватель в утюге после использования указанных выше способов.

Бывает такое, что отверстия на подошве утюга сильно засоряются накипью, с помощью паровой ванны их можно прочистить. Для этого на плиту нужно поставить тару, вроде противеня для выпечки, чтобы в неё помещался утюг. На дно уложить подставки, которые приподнимут утюг над емкостью на несколько миллиметров, для этого можно использовать металлические крышки от стеклянных банок. В емкость заливается вода, ставится утюг и всё это кипятится не более 10 минут.

Добавление в воду столового уксуса (с расчетом 1/3) или лимонной кислоты (до 10г на 250мл) не повредит. После такой очистки утюг нужно парить – проводить стандартную процедуру интенсивного паровыделения, применяемую в способах, описанных выше.

Химические очистители

Почистить резервуар утюга от накипи и известковых осадков можно с помощью специальной жидкости, которую можно купить в хозяйственном магазине. Перед применением нужно обязательно следовать инструкции на упаковке, там будет написано, нужно ли её разбавлять с водой, в каких пропорциях и другие сведения.

Использовать специальные средства дорого, но оно того стоит, если речь идет о ремонте дорогих приборов марок «Филипс», «Редмонд», «Тефаль» и подобных. Принцип очистки такими химическими средствами тот же, что мы описывали ранее: состав заливается в резервуар, устройство нагревается, затем утюг нужно отпаривать – непрерывно подавать пар, пока залитая жидкость не закончится.

В чем суть всех неисправностей

К счастью, внутри современных утюгов очень мало того, что может выйти из строя. Многие модели имеют упрощенную конструкцию без сложной электроники или электродвигателей. Большинство ремонтов касается:

  1. Неисправных шнуров.
  2. Поврежденных ручек.
  3. Засоров паровых камер в виде отложений минералов.
  4. Нерегулируемых температурных режимов.
  5. Плохого нагрева подошвы.

Проблемы с электронными деталями утюга должны решаться в авторизованном сервисном центре. Самостоятельно заменить перегоревшую плату будет проблематично по причине отсутствия в розничной продаже подходящих комплектующих микросхем. Как починить утюг с такой проблемой самостоятельно – вопрос емкий. Здесь требуются навыки пайки и специализированное оборудование. Без должных знаний в этой теме провести такую работу будет невозможно.

Многие отмечают, что, как правило, более выгодно заменять, а не ремонтировать утюг с внутренними проблемами. Однако если проблемы связаны с внешними дефектами, они легко решаются самостоятельно. Обратитесь к руководству по эксплуатации вашего утюга, чтобы узнать рекомендации производителя по чистке и советы по хранению. Это позволит избежать многих поломок в будущем.

Водопроводная вода содержит различные примеси и минералы, которые могут повредить такой бытовой прибор и нанести вред вашей одежде. Вместо нее используйте фильтрованную или дистиллированную жидкость. В магазинах также часто продается специальная вода для глажки белья, которая заливается в такой прибор.

Отвлеченные умствования

Производители оправдывают превращение утюга в подобие кодового замка требованиями безопасности, дизайна и эргономики. Но, пардон, из видимого крепежа на утюгах как было 1-2 винта сзади, так и осталось. Причем детали корпусов старых утюгов делались их хрупкого бакелита и полистирола, а теперешние пластики по прочности соперничают с металлами.

На самом деле мы, увы, живем в век не вечных вещей. Одна из коренных установок потребительского общества неумолима: изделие массового спроса должно безупречно проработать (репутация производителя, а как же) не более 2-2,5 гарантийных сроков, а затем быстро и необратимо прийти в полную негодность. У ведущих производителей ширпотреба до половины и более конструкторского персонала задействованы на том, чтобы, не дай бог, изделие не оказалось слишком долговечным.

Как сказывается на экологии работа индустрии на мусорный бак, а на массовом сознании – привлечение действительно высококлассных специалистов к фактически вредоносной деятельности, вопрос другой, но утюг таким потугам почти не поддается: слишком он прост, а внутри него слишком жарко и влажно. Поэтому порча утюга на стадии конструирования сводится преимущественно к тому, чтобы затруднить его разборку вне сервисного центра. Тем не менее, починить утюг в домашних условиях подручными средствами все-таки можно, если знать, где и какие в нем могут быть спрятаны секретки и как их вскрывать, не рискуя испортить утюг окончательно.

Самостоятельный ремонт

Если у вас модель парогенератора компании Tefal, то вы можете самостоятельно произвести ремонт, устранив при этом простые неисправности. Все модели обладают одинаковой конструкцией, различия существуют только в некоторых нюансах.

Рассмотрим наиболее часто встречающиеся неисправности и способы, как произвести ремонт парогенератора своими руками:

  • Станция сообщает, что готова к эксплуатации, но когда нажимаешь на кнопку, отсутствует подача пара — кнопку необходимо заменить.
  • Парогенератору не подается пар — в этом случае следует проверить работоспособность ТЭНа, предохранителя, электромагнитного клапана, произвести очистку пароотводной трубы. В случае повреждения требуется очистить резервуар бойлера от накипи, произвести замену термостата или шланга, который служит для поступления пара к утюгу.
  • Переключатель давления характеризуется некорректной работой — применяя мультиметр, нужно проверить исправность детали. В случае возникновения поломки требуется произвести замену и установить исправный микропереключатель или тумблер.
  • На панели управления отсутствует реакция на нажатие кнопки — проверяется целостность проводки, если проблема не находится, то проводку следует заменить.
  • В емкости наблюдается постоянное свечение индикатора низкого уровня воды — необходимо проконтролировать уровень воды в емкости, если он соответствует норме, то причина находится в датчике объема жидкости, его требуется заменить.
  • На подошве утюга из перфораций наблюдается слабое давление пара — для разрешения подобной проблемы рекомендовано проверить регулятор, в случае неисправности произвести замену на новый.

Невозможно предусмотреть все случаи, которые могут возникнуть в процессе функционирования устройства и спровоцировать неисправности. Данный список можно пополнять новыми проблемными ситуациями.

Проверка электронагревателя

Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.

В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.

Утюг не включается

Если утюг не включается и не греет, вероятная причина возникновения неисправности – износ шнура и выход предохранителя из строя.

Износ шнура

Иногда дефект можно увидеть визуально – обмотка кабеля истирается, перекручивается, провода видны через плетение, нарушается их изоляция.

Чтобы исключить или ликвидировать эту неисправность, следует:

  1. Добраться до контактов, открутив крепёжные болты и сняв заднюю панель.
  2. Обрезать повреждённый участок (если дефект виден визуально и позволяет длина шнура). Зачистив контакты, необходимо подключить обратно остаток кабеля и проверить, начала ли греться подошва.
  3. При отсутствии внешних повреждений следует прозвонить шнур мультиметром, и при отсутствии сопротивления заменить его на новый.

Если кабель исправен – необходимо снять корпус, чтобы добраться до подошвы и ключевых узлов прибора.

Сгорел термопредохранитель

Если шнур в порядке, причиной неисправности может служить вышедший из строя термопредохранитель. Этот элемент встроен в цепь и служит для защиты прибора. Если температура поверхности ТЭНа превышает допустимое значение, предохранитель сгорает. Элемент размещён рядом с терморегулятором, часто скрыт слоем изоляции.

Чтобы проверить работоспособность термопредохранителя, необходимо замерить его сопротивление. Если значение, которое покажет омметр будет нулевым, элемент неисправен.

Проверяем самое простое

Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте тут).

Разобрать утюг — это самое начало

Проверка электрошнура

Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура

Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват. Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию

Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.

Характерные проблемы со шнуром для утюга

Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи пайки, место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.

Клеммы и контакты

Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.

Снять заднюю крышку обычно труда не составляет — один болт

Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали

Важно — добраться до контактов

Из-за перегрева может оплавиться колодка или шнур

Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.

Проверка шнура на целостность проводов

Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.

Прозвонка шнура утюга

Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.
