Размеры полипропиленовых (ППР) труб: диаметры и толщина стенок по ГОСТу

Размеры полипропиленовых труб в зависимости от сферы применения

Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.

Размеры полипропиленовых труб для вентиляции

Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.

Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.

Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.

Размеры полипропиленовых труб для канализации

Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.

Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.

Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.

Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.

Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.

Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:

  • Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.

  • Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.

  • Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.

При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).

Особые случаи

Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.

По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:

  • Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.

  • Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.

  • Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.

Технические требования к канализационным коммуникациям по ГОСТу

Полипропиленовая труба (канализационная) по документу 32414 должна обладать характеристиками, которые приведены в таблице.

Таблица 4

ПоказательЕдиница измеренияЗначение
Ударная прочность (для РР при температуре 0 °С, для РР-Н – 23 °С)TIR≤10%TIR ≤ 10%
Ударная прочность для полипропилена сополимера при 0 °С (ступенчатый метод)H50≥1 м (не больше 1 разрушения при падении груза с высоты ≤50м)Н50 ≥ 1 м (не больше 1 разрушения при падении груза с высоты ≤ 50 см)
Ударная прочность (по Шарпи)не больше 10%
Изменение длины коммуникаций для канализации после нагреване больше 2%
Изменение ПТР – показателя текучести расплаване больше 0,2г/10 мин

Фитинги и другие фасонные элементы должны обеспечивать водонепроницаемое соединение без протечек при давлении 0,5 МПа в течение четверти часа, при 0,1 МПа – в течение 5 минут. Проверка изделий также проводится при циклическом действии повышенных значений температуры. Так, прогиб коммуникаций для канализации с диаметром ≤ 50 миллиметров должен составлять не больше 3 мм, а для трубы > 50 миллиметров – не больше 5% от диаметра изделия.

Испытания полипропиленовых труб проводятся в условиях, указанных в нормативных документах

Как рассчитать объем воды в трубопроводе

При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.

Формула расчета объема воды в трубе

Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.

Сначала переведем миллиметры в метры: 32 мм = 0,032 м, находим радиус (делим пополам) — 0,016 м. Подставляем в формулу V = 3,14 * 0,0162 * 30 м = 0,0241 м3. Получилось = чуть больше двух сотых кубометра. Но мы привыкли объем системы измерять литрами. Чтобы кубометры перевести в литры, надо умножить полученную цифру на 1000. Получается 24,1 литра.

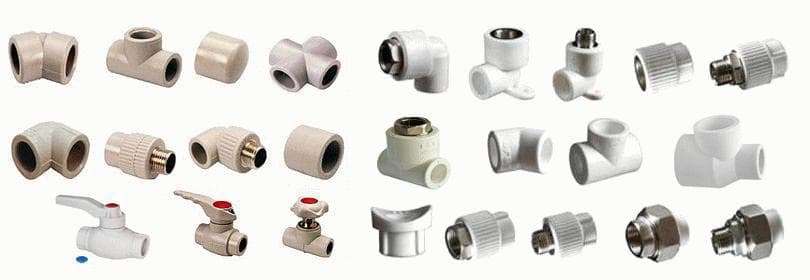

Виды применяемых фитингов

Трубная магистраль состоит из линейных элементов и стыковочных элементов – фитингов, которые устанавливаются на соединениях, переходах от одного диаметра к другому, угловых поворотах и отводах системы.

Перечень применяемых полипропиленовых фитингов, применяемых для устройства инженерных коммуникаций:

  • Соединительные муфты. Применяются для стыковки двух линейных отрезков.
  • Угловые повороты. Разводка на входе в квартиру или на этаж редко сохраняет свою линейную конфигурацию. На практике, из-за ограниченных габаритов помещений, сеть поворачивают на 45°или 90 ° загнутыми угловыми отводами.
  • Переходы от одного размера к другому. Окончания переходников выполняются с разными внутренними диаметрами, позволяющие создавать магистраль из полипропиленовых труб с разным поперечным сечением.
  • Тройники и крестообразные отводы. При одновременной стыковке нескольких труб в одном узле возникает необходимость установки соединительного тройника или крестовины.
  • Обводы. Во время монтажа водопроводной или отопительной линии приходится обводить трубопровод вокруг выступающих конструкций зданий. Обводы устанавливает в разрывах линейной магистрали.

Зачистка для полипропиленовых труб своими руками без специального инструментаДля повышения надежности и максимального давления трубы из полипропилена имеют армированный слой. Но он мешает формированию качественного сварного соединения. Выход – зачистка для полипропиленовых…

Устройство отопительной системы не обходится без применения комбинированной соединительной муфты «американка». Эта резьбовая деталь с одной стороны состоит из металлической основы, а с другой стороны выполняется с пластиковым окончанием для сварки. Получается разборное соединение, удобное для проведения монтажных работ.

Размеры водопроводных труб

ГОСТ на полипропиленовые коммуникации для водоснабжения (либо отопления) содержит требования к их толщинам стенок. Значения зависят от размерного отношения и серии труб. Изменение номинальной толщины, начиная с ≥ 2,1 и заканчивая значением ≥ 61,1, происходит с шагом 1,0. Шаг увеличения значения предельного отклонения для толщины стенок изделий составляет 0,1, начиная с 0,5. Для номинальной толщины стенок ≥ 1,0 предельное отклонение составляет 0,4.

При испытаниях водопроводные трубы выдерживаются не меньше 2 часов при температуре 23 °С (с допустимым отклонением в ту или иную сторону 5 °С). Величина среднего наружного диаметра определяется на расстоянии не меньше 10 см от трубного торца изделия с погрешностью не больше 0,05 мм. Допустимо определять этот параметр как среднее арифметическое четырех измерений, которые равномерно распределены по окружности трубы в одном ее сечении и округлены до 0,1 мм.

Овальность коммуникаций полипропиленовой трубы (ГОСТ 52134) устанавливается как вычитание минимального значения внешнего диаметра сечения коммуникаций из максимального. Толщина стенки находится на дистанции не меньше 1 см от торца в едином сечении в шести точках, которые по нему равномерно распределены. Погрешность составляет не больше 0,05 мм.

Важным параметром для водопроводных труб из полипропилена является толщина их стенок, которая должна соответствовать типу и диаметру изделия

От чего зависит выбор диаметра

Выбор диаметра ПП трубопровода зависит от:

  • цели применения;
  • силы напора;
  • нагруженности;
  • количества источников воды.

Как правило, входная труба обладает диаметром 32 мм. Для разводки используются ППТ 16-20 мм. При этом внутренний диаметр труб напрямую зависит от толщины их стенок, поэтому данный параметр является одним из самых важных при устройстве системы водоснабжения. Для наиболее точного представления существует специальная таблица соответствия.

Диаметр полипропиленовых труб таблица:

Для системы водопровода, чаще всего, используют трубы с наружным диаметром от 21 до 25 миллиметров, что аналогично стандартным стальным трубам диаметром ½ и ¾ дюйма. Для стояков применяют изделия с диаметром от 32 до 40 миллиметров.

Среди полипропиленовых труб есть несколько видов диаметра:

  • 16-1200 мм;
  • 16-32 мм в случае с бытовыми изделиями;
  • 40-50 мм для внутренней канализации.

Максимально возможный диаметр труб равен 110 мм. Однако, он применяется только в случае обустройства канализаций больших многоквартирных домов.

Максимальное давление, при котором может использоваться конкретная труба из полимера, обозначается в маркировке. К примеру, надпись PN10 означает, что изделие должно эксплуатироваться при давлении не более 10 бар, PN20 – не более 20 бар. Помимо этого в маркировке указывают температуру в градусах.

Полипропиленовые трубки обладают большим коэффициентом расширения: при изменении температуры в процессе использования магистрали размеры ППТ заметно меняются.

Внутренний диаметр зависит от проходимости водопровода. На уровень проходимости влияют следующие факторы:

  • внутреннее сечение (чем оно меньше, тем поток слабее);
  • общее давление внутри системы;
  • отложения внутри труб (зависит от срока эксплуатации изделия);
  • количество переходов, поворотов и стыков;
  • состав сырья ППТ (при более гладкой поверхности напор и проходимость увеличатся);
  • общая протяженность трубопровода (при большой длине проходимость снижается).

Диаметр и толщина стенок напрямую зависят от цели применения и класса трубы. Чтобы узнать точный диаметр, существует специальный расчет, основываясь на измерении гидравлических параметров. Основная цель данного расчета в том, чтобы получить самые точные показатели диаметров.

Во время расчета нужно учитывать все аспекты, включая структуру системы и рабочее давление. К примеру, трубы для системы отопления существенно отличаются от изделий для холодного водоснабжения. В большинстве случаев для безотказной работы магистрали без сбоев необходимо использовать трубы с большим сечением, которое увеличит расходы в несколько раз. Если игнорировать необходимость в большом сечении, то заметно снизится напор.

Соотношения проходных труб из металла и полипропилена

Составление плана коммуникаций с нуля – трудоемкий процесс, требующий специальных знаний. Разработку проекта желательно поручить специалисту, поскольку нужно учесть множество факторов и использовать сложные формулы.

Если рассчитать требующееся количество труб и подобрать их в соответствии с условиями эксплуатации можно, то вычислить нужные диаметры часто может быть затруднительно.

Можно составить план, используя усредненные значения для стандартных строений, однако если здание имеет особенности, то без квалифицированной помощи обойтись не получится.

Гораздо проще дело обстоит с заменой старого металлического трубопровода на новый полипропиленовый. Во-первых, имеется схема коммуникаций, во-вторых, известны размеры труб.

Однако здесь тоже есть нюансы, которые нужно учитывать при расчетах и покупке материалов:

  • Водо- и газопроводные трубы из металла имеют менее гладкую внутреннюю поверхность, которая снижает их пропускную способность;
  • Металлические изделия могут быть усиленными или облегченными, что влияет на толщину стенки. То есть, при одинаковом наружном диаметре внутренний может существенно различаться (а учитывать при замене коммуникаций нужно именно этот параметр);
  • Трубы из пропилена и металла изготавливаются по разным ГОСТам, поэтому без полной информации о технических характеристиках изделий подобрать аналог сложно.

Разобраться в соответствии полипропиленовых и металлических труб поможет приведенная ниже таблица. Пользуясь данными из нее, можно быстро определиться с требуемыми параметрами нового трубопровода из полипропилена.

Условный проход, ммРезьба, ø в дюймахНаружный ø, мм
ПП-трубыБШ1,ЭС2ВГП3
103̸41617
15½2021,3
20¾252626,8
2513233,5
321 ¼404242,3
401 ½504548
502635760
652 ½757675,5
803908988,5
903 ½101,3
1004110108114
1255125133140
1506160159165
1606 ½180
200225219
225250245
250280273
300315325
400400426

Маркировка труб для отопления

  • PN10: давление не должно превышать 1 МПа, температура теплоносителя – 45°C (для теплых полов) и 20°C (для систем водоснабжения). Это самый дешевый вид полипропиленовых труб, из-за ограничений давления и температуры используемый исключительно при обустройстве теплых полов и в холодном водоснабжении. Бывают только тонкостенными (толщина стенок 1,9-10 мм) с внешним диаметром от 20 мм до 110 мм.
  • PN16: давление не более 1,6 МПа, температура – 60°C. Используются при обустройстве холодного и горячего водоснабжения. Толщина стенки труб серии PN16 от 3,4 мм и выше. Эти трубы встречаются не так часто (во многом из-за перестраховки и возможного превышения температуры теплоносителя).
  • PN20: давление до 2 МПа, температура до 80°C. Наиболее универсальный вариант, который чаще всего встречается в обустройстве горячего водоснабжения, толщина стенок таких труб – 16-18,4 мм.
  • PN25: давление до 2,5 МПа, температура теплоносителя может достигать 95°C. Такие трубы используются в центральном отоплении и горячего водоснабжения, а также маркировка PN25 говорит о том, что труба в обязательном порядке армирована перфорированной фольгой.

Армирование полипропиленовых труб

Армирование избавляет полипропиленовые трубы от их основного недостатка – линейного расширения, сопровождающего нагрев. Высокий коэффициент линейного расширения приводит к тому, что труба изгибается наподобие лука, что недопустимо в условиях эксплуатации. Полипропиленовые трубы могут быть армированы 3 различными путями – алюминиевым листом (фольгой), стекловолокном или композитным материалом.

Трубы армируются цельным или перфорированным листом алюминия толщиной 0,1-0,5 мм при помощи клея. При этом алюминиевый слой может находиться не ровно посередине разреза трубы, а ближе к внутренней или к наружной полипропиленовой стенке

Очень важно, чтобы при производстве трубы был использован качественный клей. В противном случае возможно расслоение стенок трубы, что сказывается на прочности

Армирующий слой стекловолокна в свою очередь располагается ровно посередине трубы, при этом труба выглядит единым целям, как будто внутренний слой и края – это один и тот же материал, но разных расцветок (при производстве труб используется стекловолокно контрастного цвета). Такой эффект монолита достигается за счет того, что слои трубы привариваются друг к другу, образуя единое целое.

Определить наличие у трубы армирующего слоя можно только при взгляде на срез трубы, с внешней стороны нет никаких отличий. Благодаря армированию трубы при нагреве изгибаются и деформируются гораздо меньше, что значительно упрощает процесс монтажа и прокладки.

Подобрать диаметры полипропиленовых труб поможет таблица

Проектируя систему отопления или подвода горячего или холодного водоснабжения для загородного дома, многие, не задумываясь, отдают предпочтение трубам из полипропилена.

И это не удивительно, ведь полипропиленовые трубы – это качественный и современный строительный материал, отличающийся надежностью, долговечностью, простотой монтажа, приятным внешним видом и приемлемой ценой.

Классификация полимерных труб

Полипропиленовые трубы выпускаются различных диаметров, строго регламентированных ГОСТом, от 10 мм до 1200 мм, и с различной толщиной стенки. Классификация труб из полипропилена подразумевает разделение изделий по химическому составу исходного сырья, по рабочему давлению на стенки труб, а также по области применения.

По химическому составу сырья, из которого изготавливаются трубы, все изделия можно разделить на 4 группы:

  1. PPR (PPRС, ППР) – это так называемый статический сополимер непропилен, имеющий кристаллическую структуру молекул. Трубы из такого материала устойчивы к перепадам температур от -17 С до +140 С, ударопрочные и предпочтительны к применению для прокладки канализационных систем, отопления и водоснабжения. Диапазон размеров варьируется от 16 до 110 мм.
  2. PPH изделия. В сырье для изготовления таких труб используются современные наполнители, увеличивающие ударопрочность материала: антистатик, антипрен, нуклеатор. Трубы из этого материала не применяются для отопления и подачи горячей воды, поскольку при нагреве сильно расширяются и деформируются. Зачастую их используют для прокладки вентиляционных систем, наружного подвода холодной воды, водоотведения. Как правило, такие трубы применяются в промышленном строительстве и производятся больших диаметров.
  3. PPB. Структура материала представляет собой чередование микромолекул гомополимера, которые имеют отличное друг от друга строение. Трубы из этого полимера применяются для строительства холодного водоснабжения и монтажа напольных видов отопления.
  4. PPs. Так называемый поливинилсульфид, полимер, отличающийся уникальным строением молекулы. Материал устойчив к механическим нагрузкам и нагреву, поэтому успешно используется при строительстве отопления и подвода воды.

В зависимости от назначения полипропиленовые трубы могут выдерживать разнообразное давление:

Размеры

В зависимости от назначения, условий эксплуатации, требуемого давления и пропускной способности можно подобрать диаметры полипропиленовых труб, таблица для которых найдется у нас на сайте или на просторах всемирной сети.

Полипропиленовые трубы пришли на смену стальным, довольно быстро вытеснив их с рынка стройматериалов. Ведь этот материал по прочности не уступает стали, при этом он не подвержен коррозии, выглядит более эстетично, а также труба из пропилена имеет размеры, меньшие по сравнению со стальной.

В маркировке, которая обязательно наносится на полипропиленовые трубы, указывается только их наружный диаметр, поэтому будьте внимательны, выбирая трубу подходящего размера.

Как подобрать трубу для системы отопления?

Для проектирования отопительной системы дома лучше всего выбирать армированные полипропиленовые трубы, изготовленные по ГОСТ Р 52134–2003, поскольку они менее всего подвержены деформации и изменениям линейных размеров при нагревании.

В качестве материала для армирования может использоваться алюминиевая фольга или стекловолокно. Последнее даже предпочтительнее, поскольку соединение таких изделий осуществляется легче (не нужно зачищать трубу и убирать слой алюминия).

Если вы собираетесь заменить трубы в квартире с центральным отоплением, то вам понадобится труба для отопления из пропилена диаметром, совпадающим с диаметром выходного патрубка (совпадать должен именно внутренний диаметр).

Если же вы хотите спроектировать систему отопления для частного дома, то вам не обойтись без специальных знаний либо помощи квалифицированного специалиста. Для расчетов вам понадобится:

  • площадь помещений (как правило, для приблизительных расчетов берут 0,1 кВт на 1 м2 площади при высоте потолка 2,5 м);
  • скорость движения теплоносителя (для подбора диаметра труб принято брать значение 0,6м/с);
  • разница температуры на подаче и на обратке (стандарт для подачи – 80 С, для обратки – 60 С, т.е. теплоноситель остывает на 20 С).

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет

Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

  • полиэтилен (ПЭ):
    • высокого давления (ПВД) — для внутренней разводки канализации,
    • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
  • поливинилхлорид (ПВХ),
  • полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Разновидности полипропиленовых труб

Трубы из полипропилена разделяются на типы в соответствии с составом сырья и давлением, при котором они используются.

Классификация полипропиленовых труб (ППТ) по составу сырья, а именно по степени модификации основного полимера с различными используемыми добавками:

  1. PPR (PPRС, ППР) – трубы этого типа делают из статического сополимера пенопропилена с кристаллической структурой молекул. Данные изделия отличаются устойчивостью к температурным колебаниям от -170 до +1400С, а также ударным нагрузкам, поэтому их часто используют для систем водопровода, отопления и канализации. Размер диаметра от 16 мм до 110 мм.
  2. PPH – в данных изделиях для придания повешенной ударной прочности с полипропиленом смешивают модифицирующие добавки: нуклеаторы, антипирены, антистатики. Данный тип с большим диаметром применяется для системы наружного водопровода, дренажа, вентиляции. А для устройства отопления эти изделия не подходят, поскольку отличаются низкой температурой плавления.
  3. PPB (блок-сополимер) – данный тип сырья обладает структурой из блоков микромолекул гомополимера, отличающихся по составу и строению, которые чередуются между собой в определенном порядке. В конечном итоге изделия приобретают повышенную степень ударной стойкости, поэтому их используют для системы теплый пол и холодного водоснабжения.
  4. PPs (полифенилсульфид) – этот высочайший класс полимера с особым строением молекул обладает повышенной устойчивостью к нагрузкам и перегреванию, очень износостойкий и прочный. Применяется PPs для устройства холодного и горячего водоснабжения, вентиляции, систем отопления. Диаметр этих полипропиленовых труб варьируется от 20 до 1200 мм.

При этом конфигурации, а также внешний и внутренний диаметр полипропиленовых труб строго регламентируются ГОСТ.

В маркировке труб из полипропилена встречаются обозначения N25, N 20, N10 и т.д. Данный показатель позволяет оценить устойчивость ППТ к давлению жидкости, которая находится в них.

Различают такие типы полипропиленовых труб по давлению, от которого зависит, какого диаметра выбирать изделие:

  1. РN10 (N10) – с рабочим давлением на стенку 1,0 МПа и толщиной полимера от 1,9 до 10 мм. Применяются для устройства систем теплых полов, холодного водоснабжения с нагревом до +45 оС. Диаметр труб этого типа: наружный – 20…110 мм, внутренний – 16…90 мм.
  2. PN16 – этот тип изделий используется редко, обладает давлением на стенку 1,6 МПа. Подходит для холодной и горячей воды с нагревом теплоносителя до +60 оС.
  3. N20 (РN20) – изделия с рабочим давлением на стенку 2,0 МПа и толщиной 16…18,4 мм. Наиболее востребованный полимер для подвода горячего и холодного водоснабжения с температурой нагрева до 80 оС. Исполнение: наружный диаметр – 16…110 мм, внутренний – 10,6…73,2 мм.
  4. N25 (РN25) – полипропилен с рабочим давлением на стенку 2,5 МПа и армированием алюминиевой фольгой. Прекрасно подходят для обустройства систем горячего водоснабжения, отопления с температурой жидкости до +95 оС. Многослойная структура этих изделий способствует высокой устойчивости к тепловым и ударным нагрузкам. Диаметр труб этого типа – 13,2…50 мм, наружный – 21,2…77,9 мм.

Существуют также ППТ, армированные стекловолокном. Такие магистрали не расслаиваются в процессе эксплуатации, а при сборке водопровода позволяют сэкономить время на зачистке срезов при сварке. Полипропиленовые трубы с армированием стекловолоконной сеткой устойчивы к деформации, обладают увеличенным сроком эксплуатации, обеспечивают быстрый и легкий монтаж.

Разновидности пластика

Соединение пластиковых труб.

Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:

  • на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
  • трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
  • трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
  • широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.

Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.

Диаметры полиэтиленовых труб.

Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.

  • трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
  • средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
  • 400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.

Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:

  • внутренний. Это главная характеристика для подбора соединительных фитингов;
  • наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.

Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:

  • d – искомый внутренний диаметр;
  • Q – величина теплового потока в кВт;
  • V – средняя скорость теплоносителя в метрах в секунду;
  • dt – температурный диапазон;
  • sqrt – корень квадратный.

Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.

Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.

Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:

  • рулетка;
  • ножницы для разрезания полипропилена;
  • сварочный электроприбор;
  • уголки;
  • муфты;
  • краны.

Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
