Устройство ливневой канализации в многоквартирных домах

Как чистят канализацию в многоквартирном доме

Важно

Если канализационный стояк вышел из строя и нуждается в ремонте или замене, то выполнять и оплачивать эти работы должна УК из средств, внесенных собственниками.

Собственник жилья, подающий заявление, должен являться добросовестным плательщиком коммунальных платежей, чтобы его заявление было принято и рассмотрено. После рассмотрения заявления с собственником согласовывается удобное время проведения работ.

Замена стояка производится сотрудниками управляющей компании или подрядчиками, привлеченными УК.

Сколько стоит замена стояка канализации в квартире? Дополнительных средств при замене стояка или ответвлений от него до первого стыковочного соединения собственник платить не обязан.

Уклон трубы составляет не менее 1 сантиметра на погонный метр; изменения уклона и тем более контруклоны строго запрещены, поскольку будут неизбежно приводить к постоянным засорам.

Поскольку выпуск прокладывается в грунте, к прочности труб предъявляются довольно жесткие требования. Выпуск прокладывается:

  • Чугунной трубой (в том числе из ВЧШГ — высокопрочного чугуна с шаровидным графитом);
  • Оранжевой ПВХ трубой, предназначенной для наружных работ и обладающей высокой кольцевой жесткостью.

Проблемы

С зонами ответственности применительно к выпуску ситуация довольно сложная: его засоры прочищаются работниками ЖЭУ или управляющей компании, ремонт и замена осуществляются ими же; однако повреждение выпуска при просадке стенок колодца должно устраняться Горводоканалом.

Наземные работы

Работы по обустройству ливневой канализации загородного дома предполагают подготовку траншеи для укладки трубопровода и непосредственный монтаж системы.

Действия выполняются в следующем порядке:

Траншею необходимо копать с учетом всех нюансов, включая составленную схему расположения, угол наклона и глубину закладки труб.
Дно траншеи тщательно выравнивают и утрамбовывают.
Затем делают песчаную подушку высотой около 20 см.
Обустраивают котлован для установки коллекторного колодца.
На песчаную подушку в траншее укладывают трубы и соединяют их между собой с помощью фитингов.
Если ветка трубопровода имеет длину больше 10 метров, то дополнительно монтируют ревизионные колодцы, а в местах, где дождеприемники стыкуются с трубами, ставят пескоуловители.
Делают осмотр готовой конструкции, обращая внимание на целостность системы.
На следующем этапе решения задачи, как сделать ливневку на участке, выполняют проверку герметичности и работоспособности системы. Для этой цели в водоприемник заливают воду.
При отсутствии дефектов траншею засыпают грунтом, а желоба и лотки закрывают решетками.

Правила установки канализационного стояка

Местом расположения канализационного стояка чаще всего является туалет или ванная комната. Согласно СНиП, канализационный стояк может быть открытого или закрытого типа, однако в любом случае, расстояние от трубы до стены должно составлять не менее 2 см. Главные правила, которые необходимо соблюдать при проведении монтажных работ:

  1. Диаметр стояка должен быть одинаковым на всей протяжности.
  2. Диаметр стояка необходимо рассчитывать в зависимости от количества отводимой сточной воды.
  3. Канализационные стояки должны располагаться строго вертикально.
  4. Каждый канализационный стояк заканчивается вентиляцией, что выводится на крышу или чердак дома.
  5. Для прочистки канализационные стояки оборудуются специальными ревизиями.

Установка канализационного стояка

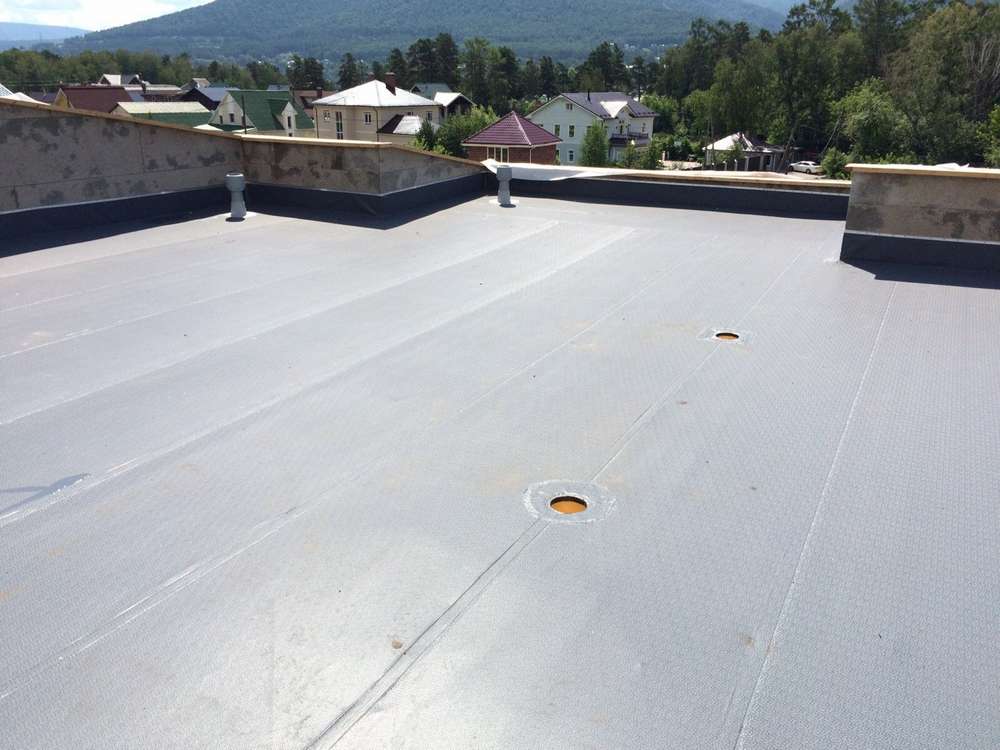

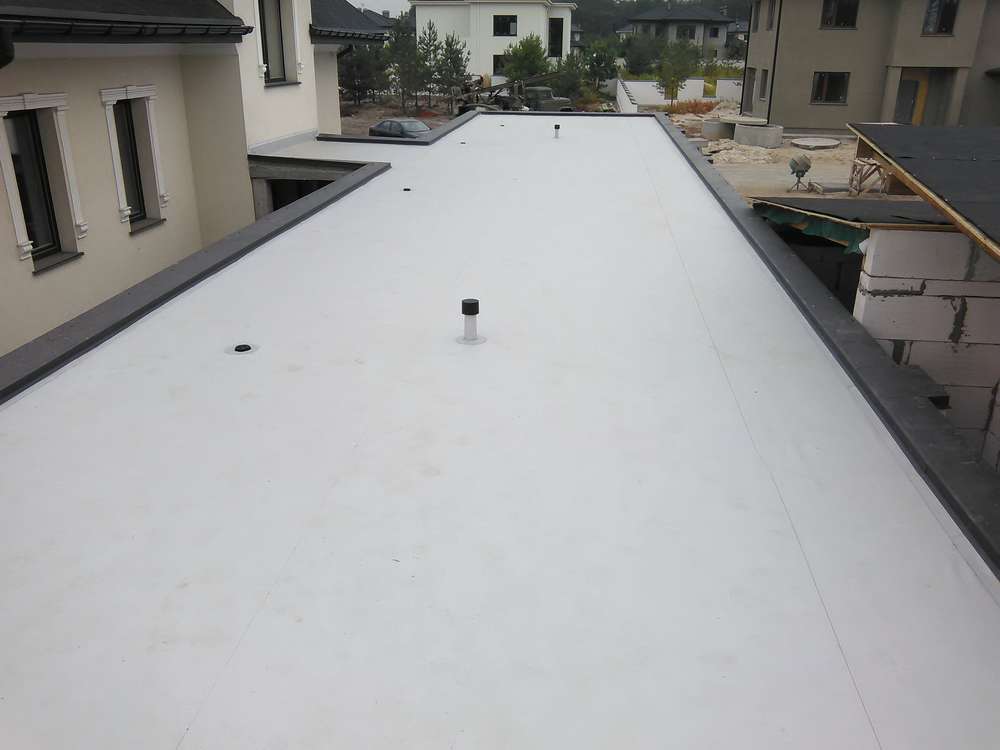

Особенности внутреннего водостока

Монтируя внутренний водоотвод вы обязаны условно поделить всю плоскость на сектора. Это делается потому, что один водосток может обслуживать поверхность не более 200 квадратных метров, с большим объемом он просто не справится и на поверхности будет скапливаться вода. Хоть плоская крыши и имеет такое название, ее поверхность устраивается под определенным градусом. Такой процесс называется созданием разуклонки. Она может создаваться при помощи стяжки или теплоизоляционных материалов.

Конечно, самым простым и быстрым вариантом является стяжка. Для создания нужного уклона поверх плит перекрытия заливается бетонный раствор, а как он застынет, укладывают последующие слои гидроизоляции. Далее размещают теплоизоляционный материал. Он должен быть жестким, поэтому из всех возможных продуктов лучше всего использовать пенополистирол или пеностекло. Эти два материала не боятся намокнуть и толщины в 15 сантиметров для теплоизоляции вполне достаточно.

Финишное покрытие будет подбираться исходя из функционального назначения поверхности. Если оно эксплуатируемое, то в качестве защитного слоя можно использовать: грунт, насыпные материалы, тротуарную плитку и прочее. В случае, когда поверхность не способна выдерживать большие нагрузки, то необходимо рассматривать продукты с меньшей массой, например, битумные, полимерные или напыляемые материалы.

Внутренняя водосточная система хоть и сложная, но включает в себя простые устройства, а именно:

  • Воронку и желоб, для сбора воды с кровельной поверхности и ее передачи в стоковую магистраль;
  • Стояки, которые являются основным путем для осадков;
  • Коллектор, устраиваемый в грунте с системой труб, которые отводят воду в ливневую канализацию.

Для быстрого удаления атмосферных осадков с кровельной плоскости необходимо использовать трубы с диаметром 100-180 миллиметров. Определить необходимое сечение трубы можно исходя из соображения 1,5 квадратных сантиметра сечения трубы на 1 квадратный метр поверхности крыши. Длина одного элемента должна находиться в диапазоне от 700 до 1400 сантиметров.

Проектируя размещение водосточной системы следует найти элемент, от которого круглый год будет исходить тепло. Как правило, им является дымоходная труба. Установив водосток вблизи нее, вы позволите внутренней системе удалять осадки даже в зимнюю пору года.

ВАЖНО: Если вы проживаете в регионе с суровыми зимами, то для надежности водосточной системы устраивается частичный или полный обогрев кровли

Правила установки водостока

Водосточную систему устанавливают так, чтобы вне зависимости от температурных условий было обеспечено эффективное отведение воды с крыши. Не нужно располагать водоприемники близко к наружным стенам. Во время морозов они будут промерзать. Лучше помещать их продольно кровле.

При сооружении водостока необходимо придерживаться таких советов:

  • Поверхность кровли следует разделить на несколько зон.
  • Примерно 150 кв. м крыши будет приходиться на один стояк.
  • К водостоку следует оборудовать небольшой уклон – 2%.
  • Чтобы внутренний водосток был установлен правильно, следует провести коллектор. Его следует соединить с общей канализационной системой.
  • При монтаже водосточной системы используются трубы диаметром от 10 до 18 см. Они должны быть длиной от 70 до 138 см.
  • Выяснить, каким будет поперечное сечение трубы, необходимо с учетом такого расчета – на 1,5 кв. см выводится вода с одного квадратного метра площади.
  • Выведение влаги осуществляется во внешнюю часть ливневки.
  • По площади участок крыши, для которого предназначается одна воронка, не следует делать большой 0,75 кв. м. на 1 кв. см сечения трубы водоотвода.
  • Каждый участок стояка следует разместить в местах, где присутствует отопление.

Важно! Все соединения элементов водопровода должны быть тщательно загерметизированы. Кроме того, важно сделать настил кровли водоизолирующим.. Нужно заранее продумать, как будет выполняться прочистка водоотводной системы

Нужно заранее продумать, как будет выполняться прочистка водоотводной системы.

Тестирование канализационной системы

После завершения монтажных работ систему канализации следует протестировать. Это необходимо для того, чтобы убедиться в том, что вы все правильно сделали. Обязательно нужно проверить стыки и соединения.

Протестировать систему можно довольно просто. Откройте все краны и оставьте на какое-то время. После этого пройдитесь по всем соединения и убедитесь, что везде сухо. Или под узлы трубопровода можно положить бумагу, ее намокание укажет на утечки. Если таковые имеются, высушите выявленные участки, обезжирьте и покройте новым герметиком. После высыхания тест нужно обязательно повторить.

Общие требования СНиП

Разрабатывая проект канализационной системы в многоквартирном доме, все подрядчики руководствуются государственными стандартами, строительными нормами и правилами. Именно они могут гарантировать устройство надежной и безопасной канализации. Ведь в случае нарушений правил в многоквартирном доме могут появиться такие проблемы, как засоры, затопления и неприятные запахи.

Иначе в местах изгиба трубопровода будут образовываться засоры, которые затрудняют эксплуатацию системы. Согласно СНиП, уклон водоотвода должен составлять не менее 3% для труб с диаметром в 4-5 см. Для трубопровода с диаметром в 8,5-10 см уклон должен составлять 2%. Выпуск сети следует подсоединять к наружной канализации под прямым углом.


Менять канализационные трубы без соответствующего разрешения нельзя

Кроме того, к устройству канализации в многоквартирном доме выдвигаются такие требования:

  • С учетом прочности, коррозии и нагрузки для устройства отвода стоков в многоэтажных домах следует использовать чугунные, асбестоцементные, бетонные или пластмассовые трубы.
  • Прокладку внутренних коммуникационных сетей следует выполнять скрытым способом в монтажных штробах, шахтах, каналах и коробах.
  • Трубопровод следует защищать гидроизоляционным рулонным материалом.

Не допускается прокладывать канализационный трубопровод под потолками на кухнях, в полу и стенах жилых комнат. Вытяжные каналы для обеспечения вентиляции системы следует выводить не менее чем на 4 м над уровнем кровли. При этом соединение вытяжного канализационного и дымоходного каналов не допускается!

Канализация в многоквартирном доме: нормы и правила

Все жильцы многоквартирного дома должны следовать правилам и нормам использования канализации:

  1. Для защиты системы от мусора применяют сетку. Ее помещают в выпуски сантехнического оборудования. Сетки можно заменить специальными решетками.
  2. Унитаз должен использоваться по назначению. Он не предназначен для утилизации строительного мусора, плотной бумаги и пищевых отходов.
  3. Внесение изменений в конфигурацию стояка необходимо согласовывать с управляющей компанией.
  4. Любую протечку системы необходимо срочно устранить.
  5. При проведении капитального ремонта запрещено использовать канализацию, пока работы не закончатся.
  6. Если появился засор на любом участке канализационного канала, то трубопроводом не пользуются до устранения загрязнения.

При неполном функционировании системы, когда появляется засор, жители дома должны подать заявление в соответствующую службу.

Образец документа берут сотрудники при личном посещении компании или его можно оформить на ее официальном сайте. Жалобу рекомендуется подавать сразу после обнаружения проблем с трубопроводом, т.к. заявление может рассматриваться несколько дней. Если возникла экстренная ситуация, то в коммунальную службу обращаются по указанному в документах или на сайте номеру телефона.

Виды систем ливневой канализации

В зависимости от определенных факторов выделяют различные виды ливневой канализации.

По типу системы выделяют следующие виды ливневок: точечная и линейная.

Простая точечная ливневая канализация представляет собой несколько дождеприемников, установленных под водостоком и соединенных в единую сеть. Подобные системы предназначены для сбора воды, падающей с крыши строений, и ее отведение в резервуар.

В обоих случаях можно обустроить ревизионные колодцы, с помощью которых выполняются профилактические очистные мероприятия, и проверяется работоспособность всей системы.

По типу расположения система может быть наружной, внутренней и смешанной.

Наружная ливневка является самым простым вариантом водоотведения. Максимально простая конструкция позволяет выполнить монтажные работы за короткий период времени с минимальными материальными затратами. В состав ливневки открытого типа входит линейный водоотвод в виде наземного желоба и подземные пескоулавливатели. Желоба укладывают под водостоком и вдоль дорожек. Собранная вода в большинстве случаев отводится в небольшой водоем на участке.

Внутренняя ливневая система более сложная и дорогая, но при ее использовании на участке гарантированно отсутствуют лужи. Расчет, сборку и обустройство такого варианта водоотведения должны выполнять профессиональные мастера.

Внутренняя ливневая канализация  – это система водоотведения, состоящая из большого количества элементов. При укладке желобов обязательно делают небольшой уклон в сторону резервуара. Дождеприемники и желоба закрывают специальными решетками, которые задерживают на поверхности крупный мусор и листья, предотвращая образование засоров в подземных трубах. Также решетки могут выполнять декоративную функцию. Если установить решетки входной группы, то можно защитить от воды ворота и крыльцо, установка газонных решеток помогает защитить насаждения, расположенные в самых низких точках участка.

Подземная ливневая канализация имеет минимальное количество изгибов и располагается под уклоном в сторону коллектора. Не исключена возможность оснащения подобной системы смотровыми колодцами для прочистки и ремонта системы. Вода из коллектора вполне подходит для полива или заполнения искусственных водоемов.

Комплектующие элементы

Для правильного сооружения системы ливневой канализации необходимо узнать, из чего состоит ливневая канализация, изучить основные конструкционные элементы и материал, который используется для их изготовления.

Отвод ливневых вод на участке: система канализации и дренажа ↑

Планировать схемы разводки дренажных сетей и ливневки стоит еще до начала строительства. Защиту фундамента в виде пристенной системы проще устанавливать, если не засыпан котлован. Пока идет стройка и на площадке есть техника, целесообразно заказать рытье траншей, чтобы не копать вручную и не развозить грязь на облагороженном участке. Защита от талой и дождевой воды – это:

Ливневка и дренаж по периметру дома

Поверхностный линейный ливневый дренаж – сбор и отвод дождевой воды с поверхности грунта.

Ливневая канализация – отвод стекающей по водосточным трубам воды.

Точечный дренаж – осушение локальных участков с проблемным естественным оттоком.

Схема отвода влаги с поверхности: система дренажа

Ливневая канализационная сеть ↑

Ливневая канализационная сеть обустраивается с выводом в общую магистраль, если поблизости есть коллектор или труба городской ливневки. В случае, когда ветки городской сети расположены на большом расстоянии, вывод локальной системы дренажа и ливневой канализации организовывают 2 способами: на фильтрационное поле (засыпанный щебнем участок для отвода влаги в грунт), или в приемный резервуар (дренажный колодец, водоем, придорожный ров). Слив из частной ливневки в общую бытовую канализационную систему запрещен.

  • Водосборные желоба, которые монтируются по краю скатов крыши.
  • Водосточные трубы.
  • Водоприемные емкости.

Приемный резервуар с отводом

Наружные канализационные трубы, которые подсоединяют к водоприемным емкостям.

Емкости монтируют под выходом водосточной трубы, соединяют патрубок с канализационной трубой. Трубы вкапывают под наклоном к месту слива.

Дренаж: особенности поверхностной ливневой системы ↑

Система осушения поверхности участка состоит из точечных и линейных отводных веток, соединенных в одну сеть с выводом в водоприемник. Ливневый дренаж на участке обустраивают в виде открытых каналов, прокопанных под уклоном к месту слива. Разметку выполняют только после изучения направления естественного оттока во время сильного дождя. Обязательно формируют дренажные линии:

Дренажная сеть: точечные водосборники и ливневые траншеи

По периметру участка.

На склонах и на площадках в естественных углублениях.

Ветки дренажа на склоне

Вокруг дорожек.

Ливневый дренаж вокруг дома – это линии траншей, проложенные вдоль отмостки по всему периметру строений. Для осушения двора, выложенного плиткой, формируют каналы на въезде в гараж, около крыльца, ступеней.

Ветка ливневого дренажа

Точечные дренажные отводы вкапывают в местах, где нет необходимости прокладывать дренажные каналы: под поливочными кранами, около выхода водосточных труб (на участках, где нет ливневой канализации). Слив из точечных дренажных колодцев выводят в отводящую трубу общей поверхностной сети.

Интеграция: можно ли совмещать ливневку с дренажной сетью ↑

Две раздельные сети: дренаж и ливневка

Оптимальная схема осушения участка с домом – раздельные сети дренажа и ливневки вокруг дома. Соединять линейные каналы с канализацией нежелательно: во время сильных ливней или быстрого таяния снега одна труба может не справиться и произойдет перелив через водоприемники.

Соединять ливневку и дренаж в одной траншее целесообразно только в одном случае: если траншея выкапывается под отвод от точечного дренажа и используются канализационные, а не перфорированные трубы. Трубы проводят параллельно по дну забетонированной траншеи. Укладывать герметичную канализационную трубу в канал с дренажной засыпкой нельзя: диаметр трубы уменьшит полезный объем канавы, создаст трудности при очистке траншеи.

Общий отвод точечного дренажа и ливневки в фильтрационный тоннель

Вместо того чтобы пытаться соединить в одной трубе ливневку и линейный дренаж, лучше сделать общий приемник, особенно если не удается сделать врезку в городскую магистраль. Дождевую воду можно использовать для полива или наполнения искусственных водоемов. В качестве приемника устанавливают пластиковые баки, или делают колодцы без дна – для отвода поступающей жидкости в грунт.

Наружные водоотводы ливневой канализации в многоэтажном доме

Если кровля здания имеет скатное строения, то обустраивается водоотвод наружного типа. Их обустройство имеет отличия от внутренней системы.

Осадки свободно стекают по кровле в желоба благодаря уклону. Устройства не дают осадкам больших объемов выпадать на землю около здания, повреждая стены с фундаментом.

Желоба транспортируют жидкость к воронкам, одновременно они представляют оголовки водостоков. Воронки располагают на углах строения. Если в районе строительства осадков выпадает много, устройства устанавливают дополнительно вдоль стен на середине.

Посредством водосточной трубы осадки транспортируются к специально устроенным дождеприемникам, находящимся внизу стоковой трубы. Имеет форму лотка, зарытого в грунт и закрытого при помощи решетки.

Решетка выполняет защитную функцию от попадания в трубы листьев с ветками. Под каждый лоток конструируют канаву замкнутого типа, они расположены по периметру строения, вдали от стен на полтора два метра.

Внимание! Материал изготовления лотков бывает бетонным, чугунным либо пластиковым. Изделия из пластика отличаются простотой укладки, малым весом, высокой износостойкостью, поэтому имеют широкое применение во время строительства ливневых систем. Далее по трубам отведения жидкость попадает в коллекторы общегородской ливневой канализации

Далее по трубам отведения жидкость попадает в коллекторы общегородской ливневой канализации.

Распределение обязанности по ремонту водоотвода. Жилищный кодекс гласит, что за работоспособностью общего имущества на территории около дома относится к сфере обслуживающих мероприятий в теплое время года. Эти обязанности лежат на ТСЖ и аналогичных организациях. За работой ливневой канализацией тоже следит данная компания.

Расходы на очистку дренажных труб и сточных устройств лежат на жильцах, эта статья указана в квитанции, как оплата за содержание и ремонт жилища.

Нормативы, используемые во время проектирования. Ливневая канализация проектируется индивидуально для каждого здания. Чтобы правильно выполнить все измерения и вычисления, применяют регламентирующие документы, в которых изложены требования к созданию проекта и монтажа системы.

Документы на строительство ливневки опираются на Гост 21.604 – 84.

При проектировании систем применяют требования по Госту 3634 – 99, СанПиНу 2.1.5.980.00, СНиПу 2.04.03 – 85.

Полагаясь на данные требования разрабатывают технические и экономические обоснования на строительство, его сроки, выбирают способ и метод регулировки и контроля.

Особенности

Как продумать такую систему канализации?

Очень важно. В жилых домах есть отводы для воды, так как это устройство должно быть в каждом доме по предписанию законодательства

Благодаря этому будет обеспечена безопасность жильцам дома.

Канализационная система и ливневая канализация вод сильно отличаются. Хотя во многом функционал похож, все же не нужно путать эти системы. К примеру, отвод в канализациях требуется, чтобы отводить отработанную воду из квартир. При помощи фитингов и труб она уходит с санузла и кухни.

В конце вода оказывается в выгребной яме или септике. Отличие устройства ливневой канализации в многоэтажном доме отличается тем, что благодаря ней отводится вода, которая скапливается на крыше вследствие выпадения осадков. В этом случае вода перемещается по лоткам, трубам и ливнеприемникам. В едином целом эти элементы отвечают за сбор и вывод ливневой воды с крыш дома. Так же, как и в случае с внутренней канализацией дома, вода отводится по трубам.

Как видите, есть и сходства, но путать системы нельзя. Сама по себе ливневая канализация может быть внутреннего типа и внешнего типа. Вторая часто используется в частных домах, при этом все элементы этой системы канализации монтируют снаружи.

Обратите внимание, что при установке желобов снаружи их следует утеплять на зимний период, чтобы не образовывались наледи. Если же рассмотреть внутренние системы, то они используются только для оборудования ливневой канализации в многоэтажных домах

У таких сооружений обычно плоские крыши. К слову, в этом случае элементы конструкции устанавливают внутри здания, а значит, конструкция не будет перемерзать и ее не нужно утеплять

Если же рассмотреть внутренние системы, то они используются только для оборудования ливневой канализации в многоэтажных домах. У таких сооружений обычно плоские крыши. К слову, в этом случае элементы конструкции устанавливают внутри здания, а значит, конструкция не будет перемерзать и ее не нужно утеплять.

Сверху есть ливневое отверстие. Большинство систем отвода воды внутреннего вида делают из таких элементов:

  • Стояк – основная труба.
  • Воронка.
  • Выпуск.
  • Водоотвод.

Не использовать ливневую систему не то чтобы нельзя, а не нужно, и виной тому плоские крыши. На них хорошо скапливается вода, а особенно это заметно, если кровля дома старая (наверняка вы знакомы с семьями, которые живут в старых домах на последнем этаже – часто они не в восторге от этого).

Материалы для монтажа

Еще один популярный вариант – пластик. Выполненный из этого материала водосток надежный и долговечный. Пластик представляет собой прочный материал, который хорошо выдерживает перепады температур. Помимо этого, он недорогой. К плюсам можно отнести и то, что он не подвержен коррозии и его легко устанавливать.

Что собой представляет ливневая канализация в частном доме

В местах, где выпадает много осадков, требуется отводить дождевые воды. Без этого раскисает почва во дворе и долго остается мокрой, исподволь разрушается покрытие садовых дорожек. Ливневая канализация на приусадебном участке – залог продолжительной службы жилого дома и порядка во дворе. Эту разновидность инженерных систем именуют по-другому – дождевая канализация или ливневка.

В составе ливневой канализации обязательно есть такие элементы:

  • Водосточная система дома. Это установленные вдоль кровли водосточные желоба, в них стекают с крыши выпавшие осадки. Они попадают в воронки и после этого стекают по водосточным трубам;
  • Нескольких приемников воды на поверхности почвы (приемных воронок, линейных водоотводов). Их размещают так, чтобы все туда попали все осадки, и влага не растекалась по участку. Точечные приемники в основном располагают под водосточными трубами, желательно установить приемники на асфальтированных и залитых бетоном площадках, в местах покрытых тротуарной плиткой. Устанавливают линейные приемники возле садовых дорожек, в них будет хорошо попадать вода, если уложить покрытие с уклоном;
  • Система сброса и хранения осадков.

Ливневая канализация может служить источником воды для полива участка. Необходимо только трубы системы провести в емкость подходящего размера, а из нее подавать насосом воду в систему полива. Если у вас поливать нечего, то можно направить воду в близлежащий водоем, канализационную систему или в сточную канаву. Если так поступить нельзя, создают дренажное поле, для этого подготавливают перфорированные трубы и вкапывают их в почву.

Существует 3 вида ливневой канализации:

  • Подземная система. Все элементы зарыты в почву. Внешне такая конструкция незаметна, но потребуется произвести много земельных работ и потратить немало денег. Создать эту систему удобней всего при перепланировке участка или при строительстве жилого дома. Существует 2 вида подземных ливневых систем – непромерзающая и промерзающая. Для незамерзающих ливневок необходимо зарыть трубы ниже уровня промерзания почвы, в средней полосе России – 150-170 см. Промерзающая система не работает ранней весной и зимой, но их сделать проще, нужно вкопать трубы на глубину около 30 см;
  • Надземная система. Это водоотводящие желоба, по которым поступающая вода уходит в сад или поступает в емкость;
  • Смешанная система. В этом случае часть труб прокладывают в почве, а остальные размещают на поверхности. Это оптимальный вариант по внешнему виду и по затратам.

Проектируют каждую систему в зависимости от участка, не существует одного рецепта. Любая территория имеет свои особенности – насколько хорошо почва впитывает воду, планировка и рельеф, имеющиеся постройки.

Устройство водостока для многоквартирного дома

Если течет ливневая канализация в многоквартирном доме, то необходимо обратиться в местную коммунальную службу, которая занимается устранением неполадок. Внутренний водосток представлен следующими компонентами:

  • Технологическая воронка ливнеприемника (сложная конструкция).
  • Трубные элементы — основные и отводные.
  • Выпуск.

Попробуем подробно разобраться, как устроена ливневая канализация в многоэтажном доме. Согласно нормативным положениям, ни один дом не буден сдан в строй до тех пор, пока не будет оборудована ливневая система канализации и водоотведения. Для плоских крыш предусмотрена специальная воронка, которая отвечает за основной водосток. Конструкция воронки включает в себя следующие элементы:

  • Фильтр для очистки от скопления засохших листьев.
  • Фильтр воздушного типа.
  • Прижимной тип фланца.
  • Уплотнительное соединение.
  • Конструкционная часть воронки.
  • Трубный элемент.
  • Термический кабель — термокабель.

Классификации водостоков

Согласно общепринятым правилам и нормативным положениям определено 2 основные классификации водостоков, это:

  • Самотёчный вариант.
  • Сифонный тип.

Основной принцип самотёчного варианта, это сбор и отвод сточной жидкости по желобам, с последующим отводом с уклоном в общую систему. В данном случае происходит лишь частичное заполнение жидкостью работающей системы. Такой вариант имеет невысокий КПД, из –за вероятности заполнения воздухом и водой внутри самой системы. Для того чтобы этот вариант эффективно работал, потребуется монтаж дополнительных труб и водоотводов, причём все комплекты должны иметь больший диаметр, для проведения общей работы всей ливневой системы многоквартирного дома.

Зная, что ливневая канализация в многоэтажном доме это полноценный инженерный комплекс системы водоотведения, многие по праву считают, что сифонный тип будет рациональным и правильным во многих отношениях. Вода в данном случае заполняет полностью систему, создавая своеобразный столб воды. В этой системе задействовано несколько основных компонентов, в частности комплексные элементы приёмников, которые в итоге должны соединяться в горизонтальную часть водосточной системы.  Переход в вертикальное положение осуществляется при использовании специального колена. Многие эксперты считают, что сифонный вариант является оптимальным по многим показателям, при этом при обустройстве такого варианты осуществляются минимальные затраты на расходные материалы.

Особенности сифонной системы

Учитывая популярность сифонного варианта системы водостока, следует отметить, что тот, кто обслуживает ливневую канализацию в многоэтажном доме при эксплуатации и ремонте учитывают следующие факторы и компоненты:

  • Климатические характеристики местности.
  • Количество выпадающих осадков по сезонам.
  • Типовое исполнение кровли.
  • Характеристики и параметры постройки здания.
  • Какие показатели имеет обратный напор воды.
  • Обязательное наличие теплоизоляционного материала, а в некоторых случаях электроподогрев.
  • Для снижения шумного режима, необходимо использовать шумоизоляцию специального типа.

Особенности монтажа ливнёвки в многоквартирном доме

Учитывая то, что в разных регионах страны и земного шара климатические условия имеют разные по значениям и параметрам характеристики, при обустройстве инженерной коммуникации производят подробный расчет всех основных и вспомогательных параметров.  Главный параметр, это создание условного наклона, который не зависит от климатических и природных факторов. В любом случае, для холодных регионов предусмотрены различные варианты строительства крыш — инверсионные и классические. Для обоих вариантов необходимо выполнять следующие требования по монтажу:

  • Разуклонку для стяжки и плит перекрытия делают с незначительным уклоном, который составляет не более 1-2%.
  • На скатных крышах имеется парапет, к которому крепятся желоба, куда стекается первоначально жидкость, после этого она попадает во внутренний коллектор водоотвода.
  • Допускается изготовление разуклонки по методу «конверта». В данном случае воронка становится своеобразным независимым объектом водораздела.

Правильное типовое решение для обустройства ливнёвки в многоквартирном доме разрабатывают с учетом основной конструкции дома. В проектных документациях имеется необходимые значения и расчёты, которые предусматривают строительство соответствующего типа крыши в сочетании с общей инженерной системой водоотведения.

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Выводы и полезное видео по теме

Полезные видеоролики расширят ваш кругозор о назначении и монтаже ливневой канализации.

Видео #1. Ливневка в частном доме – от проекта до монтажа:

Видео #2. Промышленные технологии:

Этапы проектирования и тщательного расчёта ливневой канализации являются неотъемлемой частью строительства частных домов. Тщательно продуманный проект ливневки и точные расчёты – это долговечность строения и комфортная обстановка для его обитателей.

Хотите рассказать о том, как устроили ливневую канализацию на собственном дачном участке? Желаете сообщить полезную информацию и разместить фото по теме статьи? Пишите, пожалуйста, в находящемся ниже блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
