Как сделать печку для гаража

Пошаговая инструкция изготовления буржуйки из стальной трубы

Буржуйка из трубы

  1. Используйте стальную трубу диаметром 0,4-0,5 м длиной 1 м, к которой нужно приварить ножки.
  2. Из стального листа вырежьте два круга того же диаметра, что и труба.
  3. В одном круге сделайте дверцу для топки и отверстие под поддувало.
  4. Длина колосниковой решетки равна длине буржуйки, а максимальная ширина – диаметру. Лучше всего использовать металлическую сетку шириной, которая немного меньше диаметра корпуса. Вставьте ее в трубу и приварите к стенкам.
  5. Приварите металлические круги к трубе. Следите за качеством шва, чтоб добиться герметичности печки.
  6. Около отверстия в круге прикрепите петли, на которые насадите дверцы.
  7. На крышке корпуса ближе к задней стенке сделайте отверстие диаметром 100 мм под дымоотводную трубу.

Недостатки


Чертеж печи для гаража.

Перед началом работы важно изучить недостатки кирпичной печи для гаража. Опишем их подробно:

  1. Длительное время нагрева конструкции. Этот факт влечет за собой невозможность оперативно протопить пространство до комфортной температуры воздуха.
  2. Необходимость ручного труда. Невозможно достичь полной автоматизации такого агрегата. Его все равно придется растапливать своими руками каждый день, иначе температура внутри помещения быстро станет минусовой.
  3. Риск падения КПД изделия. Такая ситуация возможна, если внутри помещения не налажена качественная вентиляционная система.
  4. Существенные затраты на строительные и отделочные работы. Средняя стоимость строительного кирпича составляет 7 рублей/штука, более высокого качества огнеупорный вид стоит 35 рублей/штука. При желании придать печи привлекательный вид можно воспользоваться печным облицовочным кирпичом, что повысит уровень расходов еще больше.

Существенным образом снизить расходы на постройку кирпичной печи поможет самостоятельное ее возведение. Потратиться придется только на закупку материалов.

Буржуйка из трубы или бочки своими руками

Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:

  1. На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
  2. Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
  3. Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
  4. У конструкции из трубы заваривают торцы.
  5. Снизу приваривают ножки
  6. В верхней части вырезают отверстие для дымохода.
  7. Приваривают петли, навешивают дверцы.
  8. Присоединяют дымоотводную трубу.

Сборка горизонтального варианта немного отличается:

  1. Дверку для топки из вырезанного куска устанавливают на торце.
  2. Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
  3. Для установки печки из уголков или труб делают подставку.
  4. Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
  5. Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.

Печка для гаража на отработке

Давайте посмотрим, как сварить печку в гараж, которая будет работать на отработке – она пригодится тем, кто занимается ремонтом машин и часто меняет масло (за один теплый сезон можно насобирать отработки на целую зиму). Наша печка будет состоять из трех частей:

Подробную информацию о размерах отдельных элементов вы можете получить из чертежа.

  • Емкость для топлива – ее диаметр составляет 352 мм. К ней мы подвариваем ножки, в середине делаем отверстие диаметром 100 мм. Рядом делаем еще одно отверстие на 100 мм, с крышечкой – сюда мы будем заливать горючее для отопления нашего гаража;
  • Камера сгорания – она представляет собой вертикальную металлическую трубу диаметром 100 мм, в которой просверлены 48 отверстий в 6 рядов;
  • Камера дожигания топлива – здесь сгорают все несгоревшие газообразные остатки. Ее диаметр составляет 352 мм, в ней есть отверстие под камеру сгорания и отверстие под дымоход (те же 100 мм). Внутри камеры приваривается перегородка.

После того как печка для гаража будет собрана, можно приступать к испытаниям. Заливаем внутрь отработку, сверху наливаем немного керосина (ни в коем случае не какую-нибудь другую жидкость, только керосин!), поджигаем, ждем пока печка прогреется. Как только в камере сгорания появится стабильно горящее, буквально гудящее пламя, эксперимент можно считать удавшимся

Обратите внимание, что рекомендованная высота дымохода для данной печки составляет 4-5 метров

Другие варианты печей

Конечно, далеко не все выбирают буржуйки.  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

  • нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
  • верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

  1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
  2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
  3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
  4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
  5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
  6. финальный штрих — дымоход, устанавливается сверху.

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

  • цилиндрическая форма;
  • вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

Кирпичная

Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

Вам в помощь чертежи уже опробованных на практике проектов.

Как отобрать энергию у дымохода и приготовить в мастерской горячую воду

Протянутый вдоль стены на верхнем уровне дымоход по разным оценкам увеличивает отдачу тепла на  8 – 15%, т.е. поднимает КПД процентов на 6 -7 в среднем. Но для многих подобная конструкция не удобна – загромождает гараж, а также и не дешева, — т.е. представляется не стоящим мероприятием.

Но зато многие владельцы мастерских, да и гаражей тоже, поддерживают идею наличия теплой воды, которой можно помыть что либо, а также помыть руки или даже принять душ…

Бак с патрубком для прохода дымовых газов вставляется между печью и дымоходом, забирает энергию у газов, греет воду, повышает в целом КПД устройтсва. Остается только согласовать диаметры дымового патрубка на печке и т.д.

Но этот участок дымной трубы может собирать и росу, поэтому может сильно загрязняться…

Сделать его также своими руками не представляет большей проблемы, чем сделать саму печку.

Это интересно: Обзор печек для дачного домика: распишем по пунктам

Выбор материалов для строительства печи

Когда устройство угольной печи уже осознано и понятно можно приступить к подбору материалов. (См. также: Печь для копчения своими руками)

Кирпич – необходим для того, чтобы собрать основной корпус печи и дымоход. При выборе кирпича необходимо помнить о необходимости выдерживать им высокие температуры в топке и дымоходе, поэтому для большей надежности необходим кирпич двух видов:

  1. обожженный глиняный кирпич не ниже первого сорта, который от более простого и низкопробного отличает ярко выраженный красный цвет, он будет использоваться для наружной работы с корпусом печи;

шамотный кирпич, которого для кирпичной угольной печи необходимо значительно больше чем для дровяной из-за того, что им необходимо помимо горнила выкладывать изнутри и значительную часть дымохода.

(См. также: Деревенская печь своими руками)

Привычная для подобного вида конструкций глина, тоже потребуется в двух исполнениях:

  1. обычная жирная или полужирная с низким содержанием песка, которую можно самостоятельно добыть у берегов рек и озер;

шамотная глина приобретается в строительных магазинах и предназначается для работ с повышенными температурами.

Для более плотного прилегания кирпича и качественного закрепления его в кладке глиной необходим специальный термостойкий клей, который выпускается в виде порошка и смешивается с глиной согласно инструкции, размещаемой на упаковке.

Для сборки наружной кладки печи вместо дефицитного глиняного раствора можно применить его цементный заменитель. Но при выборе цемента не стоит рассматривать в качестве заменителя глины материал промышленной классификации ниже 500, это позволит избежать трудностей в дальнейшей эксплуатации печи.

Чугунные изделия необходимы для того, чтобы собрать своими руками угольную печь не обладая особыми навыками строительства подобных сооружений. Чугунные изделия применяются потому, что они имеют сходную характеристику теплового расширения с глиной и изделиями из нее. А так же изделия из чугуна крайне устойчивы к изменению температуры и поэтому для того, чтобы они прогорели необходимо значительно большее время нежели, для стали.

Стальные изделия – без них тоже не обойтись в современных реалиях постройки печей. В первую очередь стальной лист будет использован для защиты напольного покрытия от возгорания, и перед поддувалом необходимо обязательно его закрепить. Во вторых стальные юшки будут незаменимы при создании комбинированных печей, рассчитанных на несколько видов топлива. И в третьих самодельная угольная печь не обойдется без аккуратных стальных дверок с надежным креплением и засовами.

Что нужно знать перед установкой

Учитывайте, что гаражные печи находятся недалеко от вашей машины и взрывоопасных веществ. Поэтому при их создании нужно использовать чертежи, чтобы в будущем получилась прочная конструкция, безопасная для вас. Учитывайте следующие нюансы:

  • Обычно печи для обогрева гаража размещают напротив двери. Вам понадобится площадка, размером на 0,5 м больше в каждую сторону, чем печь в гараж — это уменьшит риск возникновения пожара;
  • Поскольку огонь внутри изделия будет выжигать кислород, создавая при этом дым и токсичные вещества — нужна вентиляция. Она также необходима вашему автомобилю, чтобы он не пострадал от конденсата, который появляется с отопителями для гаража;
  • Не ставьте легко воспламеняемых предметов на расстоянии 0,5 м от печи.

Печь для гаража из кирпича своими руками

Самодельные кирпичные печи также используют для обогрева гаража, хотя и гораздо реже. Такая конструкция довольно долго излучает тепло, но для ее разогрева потребуется немало времени. Такой агрегат подойдет для тех владельцев, которые проводят в гараже длительное время и бывают там ежедневно. В таком случае можно просто поддерживать огонь в топке путем подбрасывания дров.

Для обустройства небольшой печи из кирпича в гараже с варочной панелью потребуются:

  • керамический огнеупорный кирпич – 290 шт.;
  • дверка для топочной камеры 250Х200 мм – 1 шт.;
  • решетка для колосников 250Х250 мм – 1шт.;
  • дверца для поддувала 120Х120 мм – 1 шт.;
  • задвижка 120Х120 мм – 1 шт.;
  • чугунная плита 70Х30 см.

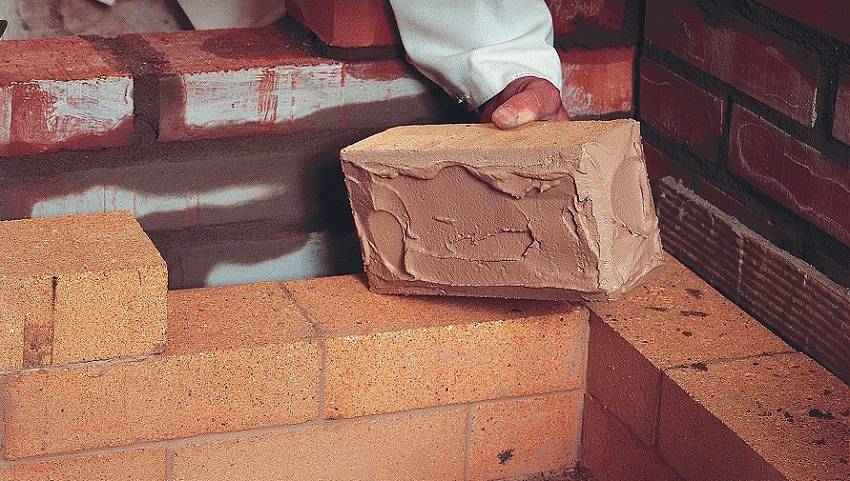

Для кладки кирпича необходимо приготовить глиняный раствор. Толщина швов должна быть от 5 до 15 мм. Перед тем как установить печь в гараже, нужно позаботиться о подготовке фундамента. Его горизонтальные размеры должны быть приблизительно на 20 см шире самого устройства.

Для топки нужно провести футеровку, предусматривающую укладку шамотного кирпича на аналогичный раствор. Под литье печи кирпичи подтачивают, а под колосниками, плитой и дверками основа должна быть шире размеров литья. С целью обеспечения теплоизоляции применяют шнур из асбеста, также допустимы полосы из минваты, которая выдерживает температуру до 1200 °C.

Укладку топки нужно выполнять из шамотного кирпича на аналогичном растворе

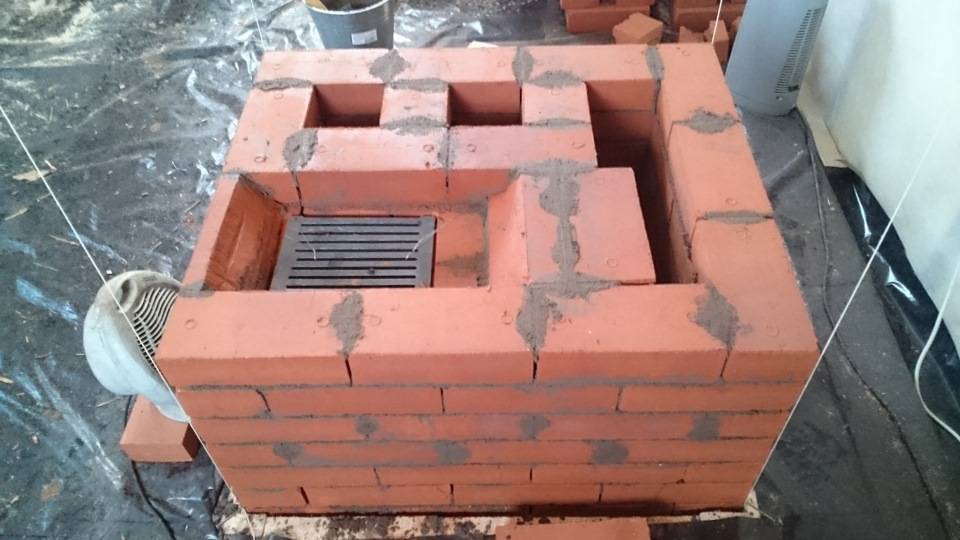

Кирпичная кладка, выполняемая по установленной схеме, в среднем состоит из 15 рядов. Приблизительно в 6-м из них устанавливают задвижку, которая позволяет переключать печь в разные температурные режимы работы, что особенно удобно в межсезонье. Для того чтобы иметь представление о будущей печке из кирпича и чтобы впоследствии не пришлось исправлять ошибки, лучше провести предварительную кладку без раствора.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см. Как сделать колосники
  • Привариваем дно если его нет.
  • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
  • Крышку с приваренным патрубком привариваем на место.
  • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

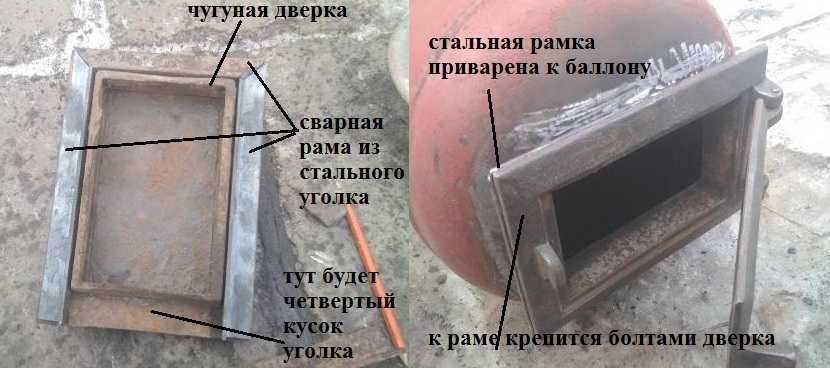

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

  • Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
  • На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
  • В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
  • В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
  • К нижней, донной части закрепляются ножки.
  • На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
  • Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
  • В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
  • Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
  • Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
  • В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
  • Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
Для изготовления любой буржуйки необходимо использовать только качественный материал.

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Как создать печь своими руками

Печи, созданные самостоятельно, и работающие на отработанном масле являются самыми популярными агрегатами для отопления гаража. Не требуется особых навыков или знаний, чтобы сделать самую простую модель такой печи. В качестве топлива для данного устройства может выступать любое масло (сланцевое, машинное, индустриальное, трансмиссионное), дизельное и печное топливо, отходы лакокрасочного производства. Все это может давать теплоотдачу, которая аналогична электрическому обогревателю.

Вся печь представляет собой две емкости, которые соединены между собой вертикальной трубой с множеством отверстий. Рекомендуется придерживаться определенных стандартов:

  • Общие габариты печи — 70*50*35 см;
  • Сечение вытяжки делать в пределах 105 см;
  • Вместимость емкостей около 12 литров;
  • Общий вес — 30 кг;
  • Расходы топлива не должны превышать 1−1,5 л/час.

Чтобы изготовить такую печь, необходимо:

  • Две металлические емкости;
  • Стальная труба;
  • Металлический уголок;
  • Патрубок;
  • Оцинковка или готовый дымоход.

Важные инструменты:

  • Болгарка;
  • Сварочный аппарат;
  • Инструмент для мерки;
  • Болты или клепки, мелкие инструменты.

Обустройство дымохода для кирпичной печи в гараже

Дымоход является самой важной часть во всей конструкции. Лучше всего использовать съемный дымоход, так как летом печь не применяется, и конструкцию можно снять

Для этого подойдет нержавеющая труба, которая выводится на улицу сквозь отверстие в крыше. Важно, чтобы при сооружении дымохода не пострадали перекрытия гаража.

Для соединения печи с трубой верхняя часть печи закрывается кирпичом, при этом оставляется небольшая дыра, через которую будет подсоединена труба. Далее нужно закрыть все имеющиеся щели, проще всего замазать их раствором глины. После стоит утеплить дымоход слоями подходящих материалов, например таким, как базальтовая вата.

Когда конструкция полностью готова, рекомендуется дождаться высыхания печи, а точнее раствора. На это потребуется около двух-трёх недель. Затем нужно проверить тягу, подпалив в основной камере печи небольшое количество бумаги, щепок или другого горючего материала.

Гаражная печь: какой она должна быть

Самодельная печь обеспечит гараж теплом не хуже, чем заводской отопительный прибор

Чаще всего гараж представляет собой небольшое, закрытое помещение, размер которого ещё больше скрадывает находящийся там автомобиль. Для того чтобы автолюбитель мог комфортно работать в этом ограниченном пространстве в течение нескольких часов, гаражная печь должна быть не только удобной, но и безопасной. В связи с этим к ней предъявляются определённые требования:

  1. Габариты и место установки печи не должны мешать проезду автомобиля и свободному передвижению владельца.
  2. Конструкция агрегата должна исключать возможность воспламенения близлежащих предметов.
  3. Минимальное потребление кислорода и отсутствие вредных выбросов внутрь помещения.
  4. Материалы для постройки самодельного теплогенератора должны быть доступными и недорогими.
  5. Быстрый разогрев отопительного прибора до рабочей температуры.
  6. Возможность длительной работы от одной топливной закладки.
  7. Простота конструкции и возможность изготовления в домашних условиях и с минимальными слесарными навыками.

Поскольку при эксплуатации автомобиля в гараже накапливается отработанное моторное масло, было бы просто неразумным не использовать его для отопления. Поэтому лучшей печью можно считать ту, которая может работать на двух видах топлива — жидком и твёрдом.

Печь для гаража на отработанном масле

Невзирая на то, что масляная чудо-печь спалила немало гаражей, популярность ее не снижается. Речь идет о самой распространенной конструкции металлической печки, состоящей из двух бачков, соединенных перфорированной трубой – дожигателем. Она может работать практически на любом жидком топливе при условии, что оно не содержит воды. Иначе отопитель начинает стрелять пламенем сквозь отверстия в дожигателе, отчего и возникают пожары.

Популярность этой печи на отработке объясняется ее простотой и дешевизной, поэтому обойти ее вниманием нельзя. Алгоритм работы обогревателя следующий:

  1. В нижний бачок заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
  2. После нагрева отработка испаряется и начинает гореть.
  3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
  4. Продукты горения покидают печь через дымоход.

Сборка чудо-печки чрезвычайно проста и делается по чертежу:


Чтобы сделать нижнюю и верхнюю камеру чудо-печи, лучше найти кусок трубы диаметром 350 мм или взять баллон 30 см в поперечнике

Полезные советы

Печь буржуйка будет удобной в эксплуатации, если прислушаться к рекомендациям специалистов:

  1. Для проверки качества сварных соединений, первый розжиг проводят на улице.
  2. Для обеспечения герметичности дымоход, проходящий внутри гаража, делают из цельносварной трубы без горизонтальных участков.
  3. Рядом с печкой должен быть ящик с песком и огнетушитель.
  4. Места прохода дымоотводной трубы через стену или потолок изолируют огнеупорным материалом.
  5. Экран из кирпича, выложенный с 3 сторон печки предохранит от случайных ожогов и сохранит тепло после прогорания топлива. Расстояние от него до стенок буржуйки должно быть 5 — 7 см.

Несмотря на простое устройство, буржуйка считается самым надежным и дешевым способом обогрева гаража. В такой печи можно сжигать даже мусор. При выборе следует учитывать, что горизонтальные конструкции служат дольше вертикальных.

Изготовление печи для гаража из трубы

Ниже приведено фото печи в гараж из трубы, сделанная своими руками:

Материалы

Для изготовления гаражной печки из трубы понадобятся следующие материалы:

  • Основная труба, желательно диаметром 500 миллиметров и больше, длиной 1.5 – 2 метра;
  • Труба для крепления дымохода, длиной 40 сантиметров и диаметром 150 – 200 миллиметров;
  • Металлический лист толщиной 4 – 5 миллиметра;
  • Отрезок металла шириной в 3 сантиметра, для борта на крышке печи;
  • Швеллера или уголки с гранью в 50 – 70 миллиметров;
  • Решетка для колосника, по длине трубы и шириной равная ее диаметру;
  • Ручки из металла (для корпуса и крышки) в количестве 4 штук.

Инструменты

Печь из трубы 500 мм для гаража своими руками можно собрать с помощью таких инструментов и приспособлений, как:

  • Электросварочный аппарат;
  • Угловая шлифовальная машинка или болгарка;
  • Набор напильников;
  • Ножовка по металлу;
  • Молоток или кувалда;
  • Строительный уровень;
  • Рулетка;
  • Разметочный инструмент – линейка, керн, маркер.

Не нужно забывать и про средства индивидуальной защиты: маску сварщика, краги, перчатки, защитный костюм с огнезащитной пропиткой.

Порядок сборки печного агрегата

  • Нужно взять трубу. Отрезать четыре ножки из уголков и приварить их к трубе. Это будут точки опоры будущей печи.
  • Из листа стали вырезаются два диска того же диаметра, что и труба. Это будут передняя и задняя стенки.
  • На передней стенке вырезаются дверка для закладки топлива и небольшое отверстие для доступа кислорода к очагу горения, без поддувала огонь будет затухать.
  • В центр трубы по всей ее длине вставляется колосниковая решетка и фиксируется с помощью сварки в самом широком месте – по центру диаметра основной трубы.
  • По бокам привариваются задняя и передняя стенки, на передней стенке следует закрепить петли и саму дверцу для подачи дров или угля в печь.
  • У задней части трубы сверху делается отверстие под патрубок дымохода, к этому отверстию следует приварить дымоотводящую трубку.

После окончания работ нужно установить печь на твердое основание, как вариант, на четыре кирпича. Далее следует подсоединить дымоход к патрубку и произвести пробную растопку печки. Это нужно для того, чтобы убедиться в герметизации сварных швов.

Стоит помнить о безопасности, любой процесс сжигания дров или угля сопровождается выделением опасного для жизни, коварного и незаметного газа – оксида углерода, который не обладает запахом. Поэтому, к вопросам дымоудаления следует отнестись с большой ответственностью.

Сооружение печной конструкции

Кладка печи проводится по установленному алгоритму. Процесс выглядит следующим образом:

  1. Для начала выкладывается основание. Для этого предварительно проводится разметка и проверяются диагонали. Важным фактором является правильная геометрическая фигура.
  2. Проводится кладка стенок, сплошными рядами. При этом первые два ряда нужно выложить горизонтально. Также, в дальнейшем, каждый ряд должен проверяться на наличие перекосов.
  3. Устанавливаются дверцы. Начиная с третьего рядка, крепление дверцы осуществляется с использованием проволоки и металлических креплений.
  4. Проводится выкладка камеры сгорания, примерно с третьего по шестой ряды.
  5. В седьмом ряду делается «крышка», с отверстием по центру, размером в один кирпич.
  6. Следующий ряд нужно выложить поперёк, чтобы появилось расширение. А потом ещё один выложить «на ребро».
  7. Далее нужно сделать сужение, выложив кирпич, как в прежних рядах. В завершение нужно ещё раз сделать кладку «на ребро» и дополнительно выложить кирпич поперек отверстия.

стандартная конструкция

Уроки печного дела

Если описанные особенности печного отопления не отвратили читателя от выбранного решения — что же, к вашим услугам краткая инструкция по печному делу.

  • Габаритные размеры печи, достаточные для отопления гаража на одну машину — примерно 60х60 сантиметров (по два кирпича на стенку). Обычно ее кладут у задней стенки гаража, где она не помешает заезду в него.
  • Дымоход лучше сделать съемным, из сэндвич-трубы (двухслойной нержавейки с прослойкой базальтовой ваты). На лето дымовая труба будет становиться обычным вентканалом.
  • Печь в гараж из кирпича, несмотря на его высокую плотность, будет весить не больше 500-600 килограммов. Если пол залит армированной стяжкой, вполне можно обойтись без отдельного фундамента.

Если вы планируете сложить печь весом больше 750 кг, нужно залить под нее отдельный фундамент из армированного бетона, не связанный с фундаментом гаража.

  • Под основание печи укладывается гидроизоляция — два слоя рубероида. На них на цементном растворе выкладывается сплошное основание в один или два кирпича.
  • Все последующие ряды вплоть до дымохода кладутся на глиняном растворе. Глина не должна быть слишком жирной или тощей. Определить ее качество поможет простой тест: высушенный пятисантиметровый глиняный шарик не должен ни растрескаться при сушке, ни разбиться при падении на бетон с метровой высоты.
  • Для приготовления раствора глина замачивается в воде на трое суток; затем раствор тщательно перемешивается и очищается от комков.Для кладки печи может использоваться обычный красный полнотелый облицовочный кирпич ; печной отличается от него в основном качеством поверхности. А вот выложить топку лучше шамотным: он прослужит куда дольше. Силикатный кирпич для печей не годится в принципе.

На фото — двойной силикатный кирпич М 150. При нагреве связующее — гидросиликат кальция — разрушается, и кладка начинает крошиться. Для печей этот материал не подходит.

  • Дверки зольника и топки обматываются асбестовым шнуром, затем садятся на глиняный раствор. Для фиксации при установке можно использовать обычную проволоку: она крепится к ушкам дверок и закладывается между рядами кирпича.
  • Толщина швов, оптимальная для обычного кирпича — 5 миллиметров, для шамотного — 3.

С точки зрения автора, печка в гараж из кирпича — решение, скажем так, неоднозначное. Однако если ваш выбор пал именно на этот способ обогрева, сложить печь самому вполне реально (см.также статью Кирпич шамотный ША 5: незаменимый материал для огнеупорных конструкций ).

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Успехов в строительстве!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
