Самодельные буровые установки

Определение роторного бурения

Для начала разберем, что вообще из себя представляет роторное бурение скважин и каковы его альтернативы? Одним из самых привычных способов устройства водозаборной выработки пока признают шнековое бурение.

Однако шнековая технология не позволяет пройти скальные коренные породы. Применяемый в шнековом бурении винтовой бур не способен разрушить известняк. А ведь нередко бывает, что нужно забуриться именно в него, т.к. вышележащие слои не отличаются стабильным и достаточным для эксплуатации дебитом.

Колонковая и шнековая буровая технология не предоставляет возможность пройти скальные горные породы. В случае устройства скважины на известняк эффективней и экономичней использовать роторный метод бурения

Потому роторная технология, используемая ранее только в горнодобывающей отрасли, и стала внедряться в сферу устройства частных водозаборных сооружений. Ее рабочим элементом является находящееся в забойной части скважины долото. С помощью долота разрушаются связные и несвязные грунты, дробятся скальные коренные породы.

Выемка же разрушенной горной породы осуществляется с помощью жидкости, которая подается к забою через рабочую колонну или же затрубное пространство. Это 2 разных способа бурения, каждый из которых будет подробно рассмотрен далее.

Диаметр долота превышает диаметр рабочей колонны, что позволяет:

  • сократить энергозатраты на весь процесс бурения (мощность здесь расходуются непосредственно только на проворачивание с усилием долота в забое, а потери на трение рабочей колонны о стенки скважины сводятся к минимуму);
  • предохранить большую часть элементов рабочей колонны от повреждений, а также стенок пробуренной скважины от разрушения;
  • создавать внушительные по диаметру скважины (к примеру, до 70 см) при крайне внушительных глубинах.

Таким способом можно формировать водоносные скважины, глубиной в 300 и более метров, т.е. бурить водозаборные выработки для снабжения водой дачных массивов и поселков.

Итак, определение: бурение по роторному принципу – это такой способ разработки скважины, при котором усилие на долото в забое передается от роторного вращателя через рабочую колонну. Ее собирают из штанг – узких стальных труб, которые присоединяются последовательно друг к другу по мене углубления в землю.

А вот в расчистке ствола выработки и забоя от шлама применяется поданная под напором вода. Благодаря такому решению постоянно разбирать и собирать буровую колонну для извлечения керна как в колонковом бурении не нужно.

Нагнетаемая в выработку жидкость сразу решает две важные задачи: освобождает путь буровому снаряду для производства дальнейших работ и производит промывку скважины, необходимую для подготовки водозабора к эксплуатации.

Как бурить скважины?

Проход к залегающему на мелководье водоносному слою можно выполнить своими руками применяя один из трех видов бурения:

  1. ручное;
  2. ударно-канатное;
  3. ударное.

Способ выполнения колодца выбирается в зависимости от типа грунта и глубины прохода.

Ручное бурение скважин

При неиспользовании дополнительного оборудования, буровой треноги (вышки) и системы блоков пробурить «колодец» можно на глубину до 20 м.

Технология бурения:

  • На выбранном участке для прохода устанавливается тренога. Высота вышки должна быть выше на 1 -2 м, длина секции буровой штанги.
  • Лопатой делается углубление на один-два штыка для центрирования и направления прохода режущей кромки бура.
  • Для заглубления бура на глубине более одного метра вам понадобится помощь напарника. Одному человеку не по силам дальше выполнять бурение под сваи.
  • При возникновении трудностей с выемкой бура из отверстия необходимо провернуть его в обратную сторону бурения на 2 – 3 оборота и извлечь его.
  • Через каждые 500 мм заглубления необходимо извлекать бур и очищать от грунта.
  • Процесс бурения повторяется, пока рукоятка бурильной установки не достигнет уровня земли.
  • Бурильная штанга достается вместе с буром и удлиняется дополнительной секцией.
  • Все операции повторяются, пока не пробьетесь до водоносного слоя. Это определяется по виду извлекаемой почвы.
  • После достижения пласта с водой нужно продолжить бурение до твердого (водоупорного) слоя. Это позволит заполнить скважину максимальным объемом воды
  • Откачивание воды, содержащей грунт, можно осуществлять при помощи насоса ручного или погруженного типа.
  • Откачав 3 – 4 ведра мутной воды должна появиться чистая. Если не пошла прозрачная вода, то необходимо увеличить глубину выработки на 1,5 – 2 метра.

Совет: Используйте конструктивные возможности установки для извлечения максимального объема грунта, т. к. на эту операцию уходит много времени.

Инструменты:

  • тренога;
  • бур;
  • шланги для откачки воды;
  • составная бурильная штанга;
  • насос или помпа.

Ударно-канатное бурение

Скважина, выполненная этим способом бурения, обладает длительным сроком эксплуатации от 80 лет и больше, увеличенным запасом и притоком воды. Процесс работы заключается в разрушении и измельчении породы по замкнутому циклу специальным ударником.

Процесс бурения:

  1. Буровая установка размещается над точкой для заглубления забивного стакана (скат, буровое долото).
  2. Выполняется направляющее углубление для прохода ската.
  3. Пробивку первого метра скважины можно выполнить вручную.
  4. Далее устанавливается направляющая, в виде стальной трубы большего диаметра, чем диаметр стакана.
  5. Сброс ската в трубу осуществляется путем освобождения лебедки при ударе грунт разрушается и измельчается, тем самым наполняя стакан. Наличие специального клапана препятствует высыпанию грунта из снаряда.
  6. После чего происходит подъем стакана и выемка разбитой почвы.
  7. Цикл повторяется опять, пока дойдете до водоносного слоя.

Такой способ бурения трудоемок и длится по времени до нескольких недель. Поэтому его лучше применять для выполнения скважин на таких видах грунта:

  • глина;
  • на суглинках;
  • на мягкой (обводненной) почве;

Ударное бурение

Принцип ударного прохода как ударно-канатного. Отличие в том, что долота для бурения находятся в забое и удар осуществляется по ним при помощи ударника. Таким способом можно проходить глубины больше 100 м.

Бурение можно осуществлять на многих видах грунтов:

  1. мягкая земля – применяется клинообразное долото;
  2. вязкий грунт – долото двутавровой формы;
  3. твердые породы – крестовая форма долота;
  4. валуны – пирамидальная форма долота.

Как происходит бурение:

  • устанавливается буровая установка;
  • в забой заводится долото, подобранное под определенный грунт;
  • спускается снаряд, масса от 500 до 2500 кг, с высоты от 300 до 1000 мм;
  • после удара грунт раскалывается, долото зарывается в почву;
  • снаряд поднимается и цикл повторяется;
  • частота цикла – 45 – 60 ударов/мин.;
  • после прохождения каждых 200 – 600 мм долото извлекается из забоя и очищается от земли.

МГБУ под ударно-канатное бурение

Чтобы создать такую буровую установку вам потребуется воспользоваться такими приспособлениями:

  • разборной станиной;
  • ударным патроном («стаканом»);
  • желонкой.

Для облегчения бурильных работ, к установке подключается мотор редуктор, поверх барабана которого наматывают трос к которому прикреплен патрон или желонка. Чтобы обеспечить эффективную работу, придется воспользоваться патроном, весящим примерно 80 кг. Желонкой производится очищение забоя от остатков почвы. Эффективно использовать желонку и в местности с глинистыми грунтами.

Главным рабочим элементом в такой буровой установке является деталь, называемая патроном либо «стаканом». Чтобы изготовить его, придется воспользоваться толстостенной трубой, диаметр которой будет приблизительно 8-12 см, чем более тяжелой будет труба, тем лучше. В нижней части трубы чаще всего вытачивают «зубья», созданные для разрыхления грунта, хотя в этом месте патрон может быть и ровным. Помимо этого, нижняя кромка в «стакане» чаще всего затачивается. В верхней части просверливаются отверстия, для надежного закрепления каната. Патрон может быть в длину от 1 до 2 м.

Прежде чем начинать работы, лучше пробурить в земле дырку, в которую вы будете опускать «стакан». Это отверстие должно иметь немного больший диаметр чем патрон.

Виды самодельных буровых установок

Для самостоятельного бурения скважин (на воду и не только) требуется хоть небольшая буровая установка. Глубина скважин редко бывает меньше 20 метров и без применения хоть простейших механизмов обойтись очень сложно. Если говорить о техниках бурения и типах бутовых установок, то сделать своими руками можно следующие буровые:

  • Ударно-канатную установку. Принцип работы этого типа оборудования основан на силе тяжести. На какой-то высоте закрепляют тяжелый буровой снаряд в заточенными краями — стакан или желонку. Его «роняют» несколько десятков раз. Каждый раз снаряд прорезает некоторую часть грунта, а порода застревает внутри полого снаряда (для сыпучих грунтов они снабжаются клапанами). Стакан вынимается из скважины, грунт удаляется. Далее процесс продолжается до тех пор, пока скважина не достигнет требуемой глубины. Для самостоятельного исполнения подобные устройства — самые простые. В наиболее бюджетном варианте это некая станина, позволяющая закрепить блок над скважиной. Через блок перекинут длинный трос с привязанной желонкой. За трос можно дергать «вручную», а можно установить мотор-редуктор с барабаном.

    Одна из ударно-бурильных установок

  • Шнековая буровая установка. Углубление в грунт происходит при помощи шнека — стержня с наваренными винтом лопастями. Шнеком можно вручную пробурить скважины в пару метров — под свайный фундамент, например. Для прохождения плотных слоев типа глины или плотных песков, требуется солидное усилие. Поэтому требуется двигатель с большим вращающим моментом, а они работают от 380 В. И то, шнековые установки практически бесполезных на каменистых грунтах. И все равно — просто это небольшой камень типа щебня или скальные породы — шнек их не пройдет.

    Шнековая буровая установка

  • Роторное бурение. Используется тоже принцип вращения, но внутрь бура подается бурильный раствор (вода). Это эффективный способ — вода выносит на поверхность шлам (раздробленную породу), и бур очень редко вынимают на поверхность. Его только сверху постоянно наращивают, устанавливая дополнительные штанги. Есть роторные установки «сухого» бурения — без растворов, но они требуют больших усилий, скорость бурения при этом намного ниже. Поэтому такие установки делают и используют редко.
  • Роторная буровая установка

Выбор типа буровой установки для изготовления ее своими руками зависит от геологии местности, где будут бурить, влияет также глубина залегания водоносных слоев. Наиболее универсальный метод — ударно-канатный. Хорошо проходят разные грунты при помощи роторного оборудования с использованием воды (этот способ называют еще гидробурение). Для разных типов грунтов используют разной формы долота, а измельченный грунт вымывается на поверхность водой.

Самый «капризный» по грунтам шнековый бур, зато он неплохо справляется с вязкими грунтами — глинами, суглинками, но с валунами и каменистым грунтом он застревает.

Методы очистки воды из колодца или скважины описаны тут.

Материалы и инструменты

Мы не будем рассматривать изготовление простых приспособлений для бурения, которые можно сделать из подручных материалов.

А вот, чтобы изготовить станок, к подбору материалов следует отнестись более внимательно, так:

  • для изготовления рам несущих конструкций лучше использовать профильные трубы, они имеют повышенную прочность на продольный изгиб, размеры зависят от конструкции установки;
  • различные блоки можно найти в магазинах автомобильных запчастей;
  • для изготовления каретки могут понадобиться ролики, их лучше всего искать на строительных или инструментальных рынках, лучшие изделия такого вида применяются дл производства раздвижных дверей, они достаточно прочны и оснащены подшипниками;
  • на корпус каретки нужно подбирать металлические профили в виде уголков или швеллеров – гнутых или катаных, перед этим нужно просмотреть ГОСТы на эту продукцию, чтобы знать типовой ряд размеров, тогда не придется искать то, чего нет в природе;
  • наверняка будут нужны детали, гнутые из листа. В таком случае, учитывая ограниченные возможности производства, лучше остановиться на листах из стали толщиной 4мм, она доступна для раскроя и вполне подходит для гибки, разумеется, легче работать с более тонкими материалами, но нужно учитывать возможные значительные их нагружения;
  • из метизов наверняка понадобятся винты, болты, шпильки, гайки и прочие изделия винтовых соединений. Применение самонарезающего крепежа нежелательно, он может не обеспечить достаточную надежность соединений.

Касательно инструмента:

  1. При таких работах не обойтись без качественной сварки, наличие аппарата и навыков обязательно.
  2. Для разделки металла понадобится «болгарка», а возможно и ножницы по металлу – ручные или механические, а также электролобзик с пилками по металлу и электродрель.
  3. Набор обычного слесарного инструмента – молоток, напильники, ключи гаечные, разметочные приспособления, средства измерений – линейка металлическая и штангенциркуль.
  4. Для фиксации деталей во время обработки не обойтись без достаточно мощных тисков.

Об остальном можно озаботиться в процессе работы.

Не старайтесь разработать подробные чертежи, это хлопотно. А для достижения цели достаточно проекта в эскизах.

Преимущества и недостатки самостоятельного бурения скважины для воды

Устройство водяной скважины на участке с помощью самостоятельно изготовленного бурового инструмента имеет очевидные плюсы:

  • серьезная экономия средств из-за отказа от услуг специализированной бригады;
  • возможность проведения работ в местах, недоступных для въезда бурильной техники;
  • появление в хозяйстве полезного инструмента, расширяющего возможности самостоятельных строительных работ;
  • приобретение навыков, позволяющих впоследствии оказывать услуги по бурению скважин соседям и окрестным жителям и иметь дополнительный заработок.

Возможно вам будут интересны следующие наши статьи:

Преимущества самодельной установки

  1. Сравнительно низкая стоимость. Готовые буровые установки стоят в несколько раз дороже по сравнению со своими самодельными аналогами. При этом самодельный механизм ни в чем не будет уступать более дорогостоящей установке заводской сборки.
  2. Технические характеристики самодельного агрегата полностью соответствуют оборудованию заводского изготовления.
  3. Компактные размеры и сравнительно малый вес.
  4. Удобство использования и максимальная мобильность. С помощью небольшой самодельной установки можно будет выполнять бурение даже на наиболее труднодоступных участках.
  5. Высокая скорость сборки и разборки.
  6. Простота перевозки – разобранная самодельная буровая установка легко помещается и транспортируется в легковом прицепе.

Роторная система

Это бурильные установки под воду, которые осуществляют сверление породы методом непрерывного вращения рабочего элемента – ротора, на котором закреплены режущие долота.

Они получили широкое распространение благодаря относительно небольшим размерам и способности производить работу на большой глубине. Кроме того, использование ротора позволяет легко проходить твердые скальные породы и даже вечную мерзлоту. Такое устройство с легкостью пройдет известняк, мергель, вечномерзлый грунт.

Отработанная порода может выноситься на поверхность одним из следующих методов:

  • При помощи обратной воды, она под высоким давлением закачивается в шахту в процессе сверления.
  • С применением раствора глины, подающийся по штангам методом прямой промывки.
  • Также часто используется обычный шнековый способ.

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

  • подвешиваемого снаряда – желонки, в которую набирается грунт;
  • каната;
  • треноги, на которую подвешивается желонка;
  • лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

  • в земле делается заглубление шнековым буром;
  • над отверстием устанавливается конструкция МГБУ;
  • к канату прикрепляется желонка;
  • снаряд вводится в отверстие и отпускается в свободное падение;
  • достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
  • желонка поднимается на несколько метров и снова отпускается вниз;
  • эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

  • болгарка, сварка;
  • дрель;
  • металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
  • материал для каркаса треноги;
  • лебедка.

 Как самому сделать бур для бурения скважин:

  • Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
  • в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
  • по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
  • в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
  • вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

  • металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
  • конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

  • воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
  • она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

  • металлическая профильная труба с сечением 40*40 мм;
  • блочек;
  • ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

  • вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
  • основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
  • когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
  • теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
  • чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
  • для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
  • когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

  • Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
  • Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
  • Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).
  • Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

Рама мини-буровой установки состоит из трех частей:

  • горизонтальной платформы;
  • вертикальной рамы;
  • подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

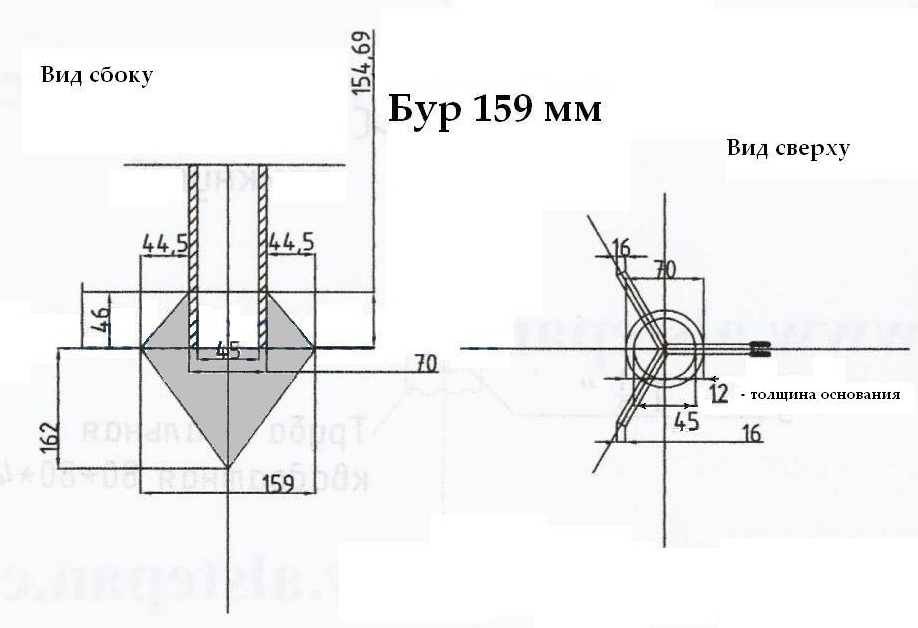

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Как провести воду от скважины к дому читайте тут.

Простейшая установка для шнекового бурения

Если водоносные слои неглубоко, грунты мягкие, можно обойтись механической буровой установкой со шнеком. Это та же тренога или любая другая рама с блоком через который перекинут трос. Только вместо желонки или бурового стакана к тросу привязан шнек. В верхней его части имеется перекладина, при помощи которой его проворачивают.

Ручная буровая установка со шнеком

Для облегчения процесса желательно наличие лебедки или хотя-бы ворота (по типу колодезного). Но можно сделать роторную бурилку, похожую на описанную выше. Изменится только строение вертлюга — он нужен без отвода под подачу воды. Работа одной из бурильных установок, собранной мастеровым человеком своими руками, из подручных материалов — на следующем видео. Можно рассмотреть и особенности конструкции.

https://youtube.com/watch?v=Q1trCYRS16k

И последний момент — видео о том, как сделать шнек для буровой установки своими руками.

https://www.youtube.com/watch?v=xRPBC5jCcRw?ecver=1

для горизонтального бурения “Горизонт-2″

Преимущества буровой установки:

1. Небольшие вложения (около 18 тыс. руб. – на токарные работы, около 10 тыс. на металл, около 3 тыс. на сварочные работы, мотор от 5 тыс. руб.)

2. Высокая скорость изготовления. Возможность использования буровой “Горизонт-1″ в качестве основы.

3. Найти запчасти и изготовить буровую своими руками под нашим руководством способен абсолютно любой человек, в любом городе. (Но для постройки этой буровой нужен грамотный токарь, либо некоторые детали можно купить у нас).

4. Высокая скорость бурения.

5. Очень лёгкая – для работы с этой буровой вполне достаточно 2 человек.

6. Для работы с этой буровой достаточно приямка размером 190 х 80 см. (глубина по желанию). Для более комфортной работы желательные размеры приямка 190 х 90 см.

7. Можно использовать мотор мощностью 1 кВт (он легче и дешевле).

Недостатки: менее удобна в работе, чем более мощные и дорогие аналоги.

Комплектация чертежей:

1. Руководство по изготовлению бурилки с фотографиями процесса сборки и с фотографиями всех деталей.

2. Чертежи замков для буровых штанг с трапециидальной резьбой.

3. Чертёж заготовки для бура, инструкция по изготовлению самодельного бура.

4. Чертежи деталей вертлюга, инструкция по сборке вертлюга своими руками.

5. Руководство по изготовлению специальной лестницы (для более удобной работы).

Это интересно: Буровая установка УРБ 2А2 — технические характеристики

Основные виды буровых установок

Буровые установки отличаются по своей конструкции из-за выбора различных методов создания скважины. Например, ударный бур разрушает почву при помощи специального груза, привязанного к пирамидальной опорной раме. А вот вращающийся бур представляет собой значительно более сложную конструкцию, но углубление необходимого размера в почве с его помощью сделать намного проще. По типу конструкции можно разделить на несколько категорий:

Ударно-канатные установки. Конструкция представлена рамой с основанием пирамидальной формы, к которой надежно крепится трос со снарядом (желонка). Принцип действия подобной установки до банального прост: груз опускается и поднимается такое количество раз, которое потребуется для создания в почве отверстия необходимой глубины.

Буровая установка

Шнековые установки. Бурение осуществляется при помощи шнека, прорывающего землю по принципу вращения. При этом углубление, прорытое в процессе бурения, не промывается.

  • Роторы. Роторные конструкции работают по принципу гидравлики.
  • Ручные конструкции роторного типа. Эти установки считаются наиболее простыми в большей степени по той причине, что в своей конструкции не имеют двигателя. Соответственно, процесс создания в почве скважины осуществляется вручную, что требует немалых физических затрат. Именно поэтому подобные ручные конструкции очень редко применяются.

Основы бурения своими силами

1

Покупка буровых штанг и вертлюга (обратите внимание, чтобы у деталей была одинаковая резьба, либо используйте переходник). Для начала много покупать не требуется, ориентируйтесь на глубину в 30 метров

2. Покупка мотора — редуктора. Эти покупки занимают много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее.

3. Изготовление рамы и бура. При изготовлении рамы желательно иметь на руках мотор, вертлюг и лебёдку, поскольку всё это нужно крепить на раму. Каретку без мотора самостоятельно сделать тоже проблематично, так как крепления у разных моторов могут отличаться.

4. Докупаем оставшиеся комплектующие мини буровой установки после установки основных узлов на раму.

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей.

Для выполнения самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помошников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу — кондуктор, которая будет задавать правильное направление движения.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Для изготовления источника в глинистых и суглинистых почвах лучше использовать ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по — другому — патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт.

Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого используют желонку с клапаном, способную поднимать разжиженный грунт.

Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения — каменистый грунт. Камни ручным способом не пройти, нужна буровая установка ударного действия.

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.

Чтобы сделать скважину своими руками без оборудования по указанным технологиям, потребуются различные инструменты, материалы. Ниже будет рассмотрен бюджет, плюсы, минусы конструкций источников водозабора.

Технология создания установки

Чтобы сделать буровую установку, следует придерживаться следующих инструкций:

  • Ручная буровая установка изготовляется из стальных труб, прикрепленных между собой в сгон и крест. Для этого на их концах нарезается резьба на длину 2 см.
  • С торцовой стороны труб необходимо приварить стальные пластины. Они выполняются в виде своеобразного наконечника.
  • Буровая установка своими руками будет работать эффективно, если обеспечит к ней подачу воды. К крестовому отверстию необходимо присоединить шланг. Подача воды осуществляется через специальный переходник.
  • В крестовое отверстие устанавливается сантехническая резьба. Лучше всего, когда она изготовлена из ПВХ-материалов. Также допускается применение пенькового волокна.
  • К нижнему обрезу трубы при помощи сгона прикрепляется отрезок с наконечником.
  • Основа оборудования изготовляется из трубы квадратного сечения. Необходимо смонтировать стойку с опорными элементами.
  • К основанию необходимо прикрепить платформу и мотор. Они должны фиксироваться с расчетом возможного передвижения в вертикальном направлении.
  • К устройству подсоединяется мотор с оптимальной мощностью.
  • Для регулировки работы оборудования используется редуктор. К его валу прикрепляется фланец. На него при помощи болтов устанавливается еще один фланец. Между данными элементами размещают резиновую шайбу. Она снизит негативное действие ударных нагрузок, которые появляются при прохождении через плотные слои почвы.

Схема ручной буровой установки

Данная установка полностью готова для проведения комплекса бурильных работ. При ее эксплуатации нужно не забывать менять короткие трубы на более длинные, при достижении определенной глубины.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
