Подключение системы к подаче теплоносителя и установка коллектора
Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы в этом задействованы. Как и в классических схемах отопления, этими элементами являются:
- труба подачи нагретого теплоносителя;
- труба обратки или возврата остывшего теплоносителя.
Когда система состоит только из одного контура, можно подсоединить ее напрямую к котлу. Если контуров больше одного, для обеспечения равномерного распространения теплоносителя необходимо подключение коллектора теплого пола к подаче теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.
Для начала необходимо выбрать место установки коллектора. Существует несколько вариантов размещения:
- обустройство коллекторного шкафа;
- установка в нишу в стене;
- монтаж на стену в навесном положении.
Популярные модели коллекторов снабжены автоматической терморегуляцией. В комплекте будут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит в автоматическом режиме. Упрощенная схема коллектора теплого пола предусматривает пару термометров и регулировку в ручном режиме.
Для начала к коллектору подключают две трубы — обратка и подача. После этого подсоединяют «ветки» различных трубопроводов. Для контроля и регулировки отопления более точно необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующие вентили.
Для простоты ремонта и обслуживания в зоне соединения труб монтируют запорные вентили, а на конце коллектора предусматривают сливной кран. Такая система работает от котла, и температура будет зависеть от температуры подачи теплоносителя.
Выбор нагревательного котла
Выбор котла в первую очередь определяется его мощностью. Он должен справляться с нагревом воды в пиковые моменты загрузки системы и иметь некоторый запас по мощности. Ориентировочно это значит, что мощность котла должна равняться суммарной мощности всех теплых полов плюс запас в 15-20%.
Для циркуляции воды в системе необходим насос. В современных котлах, как электрических, так и газовых, имеется встроенный насос. В большинстве случаев его хватает для отопления одно- и двухэтажных жилых домов. Только если квадратура отапливаемого помещения превышает 120-150 м², может понадобиться установка дополнительных вспомогательных насосов. В этом случае их устанавливают в отдаленные коллекторные шкафы.
Прямо на входе и выходе котла устанавливаются запорные клапаны. Это поможет отключить котел на случай ремонта или профилактики без необходимости сливать всю воду из системы.
Важно: Если коллекторных шкафов несколько, то на основной трассе подвода теплой воды устанавливается разветвитель, а после него – сужающие переходники. Это необходимо для равномерного распределения воды по системе. общий вид всей системы (подключение радиаторов можно исключить)
общий вид всей системы (подключение радиаторов можно исключить)
Водяной теплый пол
Большое расстояние между линиями кабеля может стать причиной появления холодных зон на поверхности пола.
Монтаж водяного теплого пола по последовательности его укладки похож на монтаж электрической системы теплый пол. Но различие у них тоже большое, ведь полы подчиняются разным законам физики. Если нагревательный кабель электрических полов имеет одинаковую температуру по всей его длине, то про отопительные трубы этого сказать нельзя.
Нагрев воды способен происходить при помощи разнообразных нагревательных приборов: газовых и электрических котлов, жидкотопливных и твердотопливных котлов и других. Вода будет иметь максимальную температуру сразу же после выхода из нагревательной камеры котла в систему отопления. В период циркуляции по трубам теплоноситель отдает свое тепло, а значит, вода к котлу будет возвращаться остывшая. То есть на входе и выходе циркуляционной системы теплых полов всегда разная температура. Чтобы избежать неравномерного обогрева помещения, монтаж водяной системы нужно делать правильно, соблюдая все советы и правила.
Укладка теплого водяного пола может проводиться по бетонной или настильной системе монтажа. Бетонная система монтажа пользуется самой большой популярностью из-за низкой стоимости установки. Эта система состоит из несколько этапов. Последовательность производимых работ и изоляционные материалы необходимы такие же, как и при установке электрической системы теплый пол. Нагревательным трубам водяного теплого пола не страшен перегрев, чего не скажешь об электрическом кабеле.
Укладка труб при монтаже водяного теплого пола
Устройство водяного теплого пола.
Под изготовление водяного теплого полы лучше всего подходят медные трубы. Они довольно прочны и обладают хорошей теплопроводностью. Однако в силу их дороговизны предпочтение отдают металлопластиковым трубам. Трубы из ПВХ — самый неудачный вариант для водяных полов, хотя и цена у них очень низкая.
Укладку труб нужно делать в правильной последовательности, без больших изгибов и переломов. Следует применять арматуру, размер ячеек которой равен 10-15 см, а диаметр — 4-5 мм. Армирующая сетка не годится, так как теплый водяной пол имеет приличный вес. Трубы крепятся к полу с помощью хомутов и дюбелей. Их шаг укладки можно делать разным, но нежелательно делать расстояние между трубами больше 4 м. В противном случае КПД отопительной системы значительно снизится, и на полу образуются холодные полосы (участки пола с низкой температурой).
Правильно установить трубы для водяного пола можно, используя разные способы:
- бифиляр или спираль;
- спираль со смещенным центром;
- параллельный способ (змейка);
- меандр (двойная змейка).
Судить о том, какой из вышеперечисленных способов укладки труб самый эффективный, сложно. Каждый имеет преимущества и недостатки. При монтаже пола нужно учитывать некоторые факторы. Это положение дверей и оконных проемов, конструкция стен и другие места, в которых должны проходить трубы с более горячей водой (теплоносителем).
Принцип действия регулируемого узла — коллектора.
Длинна петель труб водяного пола не должна превышать 100 м каждая. Если этим правилом пренебречь, то теплый пол не будет работать на полную силу из-за значительных гидравлических потерь. На 1 кв.м поверхности пола помещения уходит примерно 7 погонных метров греющих труб в зависимости от расстояния между ними.
И подающая, и обратная стороны труб подключаются к коммутирующему (коллекторному) шкафу. Шкаф можно установить в предварительно вырубленную в стене нишу или сделать накладным (открытым).
Коллекторный шкаф предназначен не только для размещения труб, при помощи которых отопительная система подключается к основному контуру отопления. В него также помещаются вентили, которые позволяют отключить теплоноситель и регулировать температурный режим в комнате.
Дороговизна такой отопительной системы оправдывается удобным процессом эксплуатации. Для того чтобы исключить допустимые утечки теплоносителя, перед тем, как установить цементную или бетонную стяжку, необходимо произвести тщательную гидравлическую проверку всей системы.
Кроме ручных кранов могут быть использованы специальные электрические вентили. Они будут реагировать на сигналы, которые посылаются от термодатчика. Термодатчик проектируется точно так же, как в электрических теплых полах.
Прежде чем подключать обогреваемую напольную систему к централизованному отоплению, необходимо получить разрешение от ЖКХ и теплоснабжающих организаций.
Что еще потребуется учесть в процессе проектирования теплого пола
В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.
Коллекторная группа
На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.
Пирог пола с трубами в стяжке
В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.
Антифриз в качестве теплоносителя
Также потребуется учесть следующие нюансы:
На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины
Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см
Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.
Подключение труб к коллектору
Схемы подключения теплого пола
Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.
Напрямую от котла
Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.
В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:
Теплый пол от двух контурого котла.
Смотрите это видео на YouTube
От трехходового клапана
Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

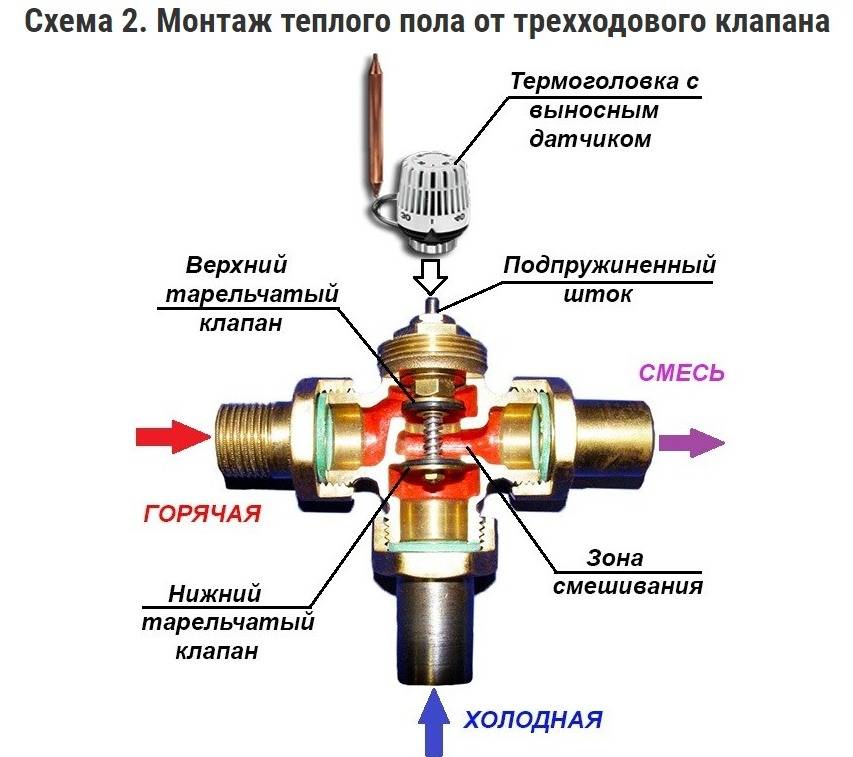

Как это работает? Обратите внимание на схему:
- От котла поступает горячая вода.
- Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
- В центре клапана происходит смешивание горячей воды и остывшей обратки.
- Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.
Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.
Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.
Пример реальной схемы:
В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:
Трехходовой клапан. Устанавливаем правильно.
Смотрите это видео на YouTube
От насосно-смесительного узла
Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.
В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.
От радиатора
Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).
Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).
Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.
Идеальное место применения подогрева пола от радиатора – санузел, лоджия.
В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:
Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора
Смотрите это видео на YouTube
Устройство водяного теплого пола
В состав данной отопительной системы входят следующие элементы:
Водонагревательный котел.
Его мощность должна быть равна суммарной мощности всех теплых полов дома с запасом в 15-20%. Чтобы не сливать воду во время ремонта котла, на входе и выходе его следует иметь запорные клапаны.
Насос.
Он способствует циркуляции воды в отопительной системе теплый водяной пол. Обычно в современных котлах есть встроенный насос. Он позволяет отопить двухэтажный дом. Если площадь помещения больше 120 квадратных метров, то требуется поставить дополнительные нагнетающие насосы.
Трубы.
Мы расскажем, какая из труб самая лучшая для данного отопления.
При выборе труб важно такое качество, как износоустойчивость, т.е. они не должны разрушаться при перепадах давления или высоких температурах, при химических воздействиях, не подвержены коррозии
Надежная изоляция и герметичность трубы предохранит отопительную систему от окисления. Важным моментом в выборе труб является и эластичность, способность сгибаться руками, не ломаясь, не трескаясь.
Трубы для теплого водяного пола можно применять из сшитого полиэтилена.
Они обладают высокой прочностью. Рекомендуется плотность сшивки-65-80%. Наиболее прочным является сшивка пероксидом-PEX-A плотностью -75%. Эти трубы устойчивы к высоким температурам. При изготовлении их испытывают под высоким давлением, поэтому они такие прочные.
Основным минусом таких труб является быстрая разгибаемость. Поэтому при укладке их нужно жестко фиксировать.
Используют также и полипропиленовые трубы, но этот материал расширяется под воздействием высоких температур.
Чтобы этого не произошло, нужно покупать трубы из пропилена с армированием стекловолокном. При термосварке они становятся монолитными. Но трубы из пропилена применяются нечасто из-за небольшого радиуса изгиба. Данный недостаток отрицательно сказывается на качестве обогрева помещения. Когда монтируют трубы из пропилена, то используют специальные насадки.
Низкой себестоимостью, износоустойчивостью обладают металлопластиковые трубы. Они прочны и долговечны, потому что состоят из нескольких слоев. Верхний и нижний защитные слои-это полиэтилен. В середине алюминиевая фольга, соединенная со сшитым полиэтиленом специальным клеящим составом. Благодаря алюминиевой прослойке они обладают хорошей теплопроводностью, а слои из полиэтилена предохраняют трубы от повреждений.
Отлично проводят тепло и долговечны медные трубы. Их применяют в основном в европейских странах.
В России для отопительной системы пола используются редко из-за высокой цены и трудоемкости монтажа. Его производят только профессионалы. При заливании бетонной стяжки их нужно покрывать защитным слоем, чтобы исключить отрицательное воздействие щелочей.
Коллекторы регулируют действие прямого и обратного потоков теплоносителя. Коллекторы представляют собой сложный технологический узел, обеспечивающий равномерный разогрев труб. Состоит он из 2 гребенок (подающей и обратной), циркуляционного насоса, расходомера и клапанов. По подающей гребенке горячая вода идет от котла к контурам и распределяется по трубам. Отдав тепло, вода уже охлажденной проходит по обратной трубе коллектора, возвращаясь в котел. В нем она снова нагревается.
Циркуляционный насос следит за постоянным движением воды. Трубопроводы крепятся сбоку коллектора специальными фитингами. Как только в помещении достигнута определенная температура, срабатывает термодатчик, который предупреждает об этом. Клапаны перекрывают выход горячей воды к контурам. Технологичный узел, отвечающий за регулировку воды, находится в специальном коллекторном шкафу.
- Фитинги. Они используются для подсоединения труб к коллекторам на всем протяжении отопительной системы.
Водяной пол – схема греющего пирога
В большинстве случаев жильцы частного сектора, владельцы загородных домов и коттеджей отдают предпочтение бетонному типу водяных полов. Этот вариант монтируется значительно быстрее. Расходы на оборудование значительно меньше. Да и сама система отопления отличается практичностью и эффективностью в эксплуатации. Для того, что бы осуществить своими руками, следует ознакомиться с тем, как выглядит бетонный водяной пол в разрезе, что собой представляет, так называемая, схема слоеного пирога.
Слоеный пирог – это слоистая структура, которая обязательна при укладке отопительного контура на пол. Самый нижний слой представляет собой гидроизоляционное покрытие, задача которого обеспечить защиту бетонных перекрытий от воздействий влаги.
После укладки гидроизоляции по периметру отапливаемого помещения выкладывается демпферная лента. Этот элемент компенсирует давление бетонной стяжки, расширяющейся во время нагрева, на стеновые панели.
Теплоизоляция является важнейшим элементов в данном варианте. Правильно подобранные материалы, толщина теплоизоляционного слоя сведут к минимуму тепловые потери, направляя основной поток тепла от отопительной трубы вверх. Теплоизоляция монтируется по всей площади отапливаемого помещения, независимо от того, лежит ли в этом месте водяной отопительный контур или нет.
Опять же, поверх теплоизолирующего слоя укладывается слой гидроизоляции, которая предохранит все предыдущие слои пирога от воздействия влаги на случай протечки.
На подготовленную основу осуществляется уже монтаж трубопровода отопительного контура. Сегодня существует достаточно много способов крепления греющих труб. Обычно используются якорные скобы, пластиковые хомуты и крепежные планки. Наиболее удобным и практичным способом является использование для успешной укладки отформованных теплоизоляционных плит. В конструкции таких плит предусмотрены специальные крепежные элементы для греющей трубы.
Завершающим этапом в формировании слоеного пирога является заливка бетона. В песчано-цементную смесь обязательно надо добавлять пластификатор. Финишный этап ―формирование напольного покрытия. Здесь вы уже можете дать волю своей фантазии, отдавая предпочтение тому или иному материалу. Для ванной комнаты наиболее подходящий вариант — керамогранит или кафельная плитка. Для жилых комнат идеальным вариантом является применение ламинированного паркета или ламинат.
Схема слоеного пирога является традиционной. Отличия могут быть в использовании материалов различного типа и вида. Слоистая структура, как правило, имеет толщину 100-150 мм. Варьировать толщиной стяжки можно в зависимости от конструктивных особенностей жилого помещения и самого здания.
Система с трехходовым клапаном
Перед тем как подключить теплый водяной пол, вы должны будете ознакомиться с той или иной схемой, которую предполагается использовать. Если система предусматривает наличие трехходового клапана, то радиаторы отопления должны будут иметь температуру в пределах от 70 до 80 ˚С, а контур теплого пола должен обладать температурой 40 ˚С. В этом случае возникает закономерный вопрос о том, как из первого значения сделать второе. Для этого и нужен трехходовой клапан, который устанавливается на подаче.
После термостатической установки идет циркуляционный насос. Остывший теплоноситель подмешивается к основному с обратки. В дальнейшем с помощью трехходового клапана вода получает более пониженную температуру. Такая схема имеет один важный минус, который состоит в том, что подмес не может осуществляться пропорционально. В теплый пол при этом иногда поступает недогретый или перегретый теплоноситель, что снижает эффективность и комфорт системы. Однако у такой схемы есть один плюс, который заключается в низкой стоимости оборудования и простоте монтажа.
Водяной теплый пол — схема укладки
Обычно трубы укладывают по двум основным схемам: зигзагом или спиралью. Их еще называют «змейка» и «улитка».
Укладка зигзагом. Таким способом укладывать трубы очень легко, но у схемы есть некоторые недостатки.
Вода по трубам поступает от подающего коллектора к возвратному. Около подающего коллектора вода всегда теплее, чем у возвратного. При укладке труб «змейкой» получается так, что более теплые трубы сосредоточены в одной части помещения, а более холодные – в другой. Такой эффект называют «полосатым» полом. При этом разница температуры может получиться очень ощутимой и с «теплой» стороны температура иногда превышает предельно допустимое значение 26°С.
Схемы укладки
Чтобы теплый водяной пол не перегревался, рекомендуют организовывать отопительную систему таким образом, чтобы перепад температуры в контуре был не более 5°С. В холодных регионах такого добиться практически невозможно. Поэтому схема укладки «змейка» больше распространена в Западной Европе. В России же трубы чаще укладывают в виде спирали.
Укладка спиралью. Хотя спроектировать и смонтировать спиральную схему сложнее, температура по полу распределяется равномерно. Получается, что горячие подающие трубы чередуются с холодными обратными. Стяжка или алюминиевая прослойка равномерно распределяют тепло.
При таком способе укладки перепад температур на входе и выходе отопительного контура может доходить до 25°С.
Шаг укладки – это расстояние, на котором трубы будут находиться друг от друга. Чтобы водяной пол работал правильно, и не было сильной разницы температур, необходимо рассчитать эту величину.
Выбирая шаг укладки, следует исходить из рекомендуемого количества теплоэнергии на один кубический метр для Европейской части СНГ – 40Вт м3. Этот показатель рекомендуется для жилых помещений. При такой тепловой нагрузке трубы теплого пола обычно укладывают с шагом тридцать сантиметров.
Если теплый водяной пол – единственный источник отопления в комнате, то укладывать трубы нужно с шагом пятнадцать сантиметров.
Часто укладывают трубы с переменным шагом. Возле стен, выходящих наружу, оставляют меньше пространства между трубами, в центре комнаты кладут их шире.
Какова бы не была площадь комнаты, один отопительный контур по своей длине не должен превышать 100 м. В противном случае, в конце контура пол будет сильно остывать. Если для отопления комнаты нужно более 100 м трубы, следует спроектировать 2 или 3 схемы отопления, каждая из которых будет подключаться к коллекторам отдельно. При этом на каждом участке отопления должна быть только одна труба. Трубы не должны соединяться друг с другом, перекручиваться или перекрещиваться.
Схема прямого подключения
У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.
Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.
При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.
На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна
В этом режиме он достигнет своего наибольшего КПД
В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.
Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.
Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.
Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.
Разновидности полистирольных плит
Полистирольные плиты могут быть двух видов:
маты с выступами или пазами, в которые укладываются трубы;
гладкие маты.
Проще всего осуществлять монтаж отопительной системы на плиты с выступами – это так называемые бобышки, между которыми легко укладывать трубы, сделанные из любого материала:
полиэтиленовые;
металлические;
металлопластиковые.
Полистирольные маты можно укладывать на основание, выполненное из дерева или бетона. Конструкция с использованием этих плит может выдержать любое финишное покрытие, даже плитку. Если полистирольные плиты не имеют бобышек – гладкие, то пазы для укладки труб следует вырезать самостоятельно. Это бюджетный вариант, наиболее часто можно встретить листы обычного пенопласта (ПСБ-С-35, 50), или экструдированный полистирол – пеноплекс. Листы имеют толщину до 4 см.
Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола
Маты с выступами представляют собой тот же лист пенопласта, на поверхности которого есть специальные выступы или цилиндры, высота их 25 мм. Между этими цилиндрами удобно размещать трубы. Наиболее часто для систем теплого водяного пола, применяются полиэтиленовые трубы с диаметром 16 мм, закрепленные в пазы – они надежно зафиксированы и не сдвигаются. Кроме того, на таких матах установлены монтажные замки, благодаря которым процесс сборки значительно упрощается.
Для наилучшего распределения тепла от нагревательных элементов, в системе используются металлические пластины. Они размещаются на участках, где трубы будут лежать ровно, и способствуют созданию сплошного теплового поля.
Теплый пол под ламинат без цементной стяжки
Схема подключения отопительной водяной трубы к коллектору
Устройство бетонной стяжки, укладка водяной греющей трубы – инженерно-технологические моменты монтажа теплого пола. Основным этапом при монтаже является подключение трубопровода к смесительному узлу и к коллектору.
Выше уже было сказано о том, где и как лучше расположить коллекторный шкаф. Вместе с установкой смесительного узла, коллектор и циркуляционный насос составляют блок управления отопительной системой.
Обычно шкаф имеет размеры 50х50 см. Для лучшего сочетания с интерьером жилого помещения коллекторный шкаф делается в углублении 10-15 см. Соответственно и водяные контуры, в местах подключения, лучше спрятать в стену.
Установив коллектор, начинается подключение к нему необходимых магистралей. Традиционно схема подключения выглядит так:
Разница может быть в том, какой способ нагрева используется. Это может быть использование теплоносителя, поступающего через централизованную систему отопления, либо автономная отопительная система, работающая от котла.
Подающая труба и обратка подключаются к коллектору посредством специальных фитингов. Если диаметры трубы и входного гнезда коллектора отличаются, используются переходники.
В систему обязательно устанавливается запорный кран, который перекрывает подачу горячей воды в водяные контуры. На обратной трубе необходимо установить сливной клапан.
Для обеспечения точной регулировки температуры нагрева теплого пола, на коллектор устанавливаются специальные вентили и смесительный узел. При наличии средств можно приобрести готовый, комплексный коллектор, в конструкцию которого входят все перечисленные элементы. Коллекторы могут отличаться своей конструкцией, в зависимости от количества подключаемых водяных контуров и объемов отапливаемых помещений.
При использовании одной схемы укладки трубы, в коллекторе одно количество входных и выходных мест подключения. Используя комбинированную укладку, вам придется иметь коллектор с большим количеством входных и выходных патрубков.
