Виды крыш частных домов с мансардой + фото

Плюсы мансардных крыш

Главной причиной обустройства мансардной крыши является желание увеличить полезную площадь строения. Загородные участки в большинстве своем имеют ограниченные размеры. Для комфортного проживания необходимо обустроить несколько зон, приходится экономить каждый метр. Дома с мансардой обладают компактными габаритами, при этом обеспечивают максимальное удобство. У таких строений есть несколько преимуществ по сравнению с двухэтажными коттеджами. Мансарда:

• обладает меньшим весом, чем полноценный 2-й этаж, не создает большой нагрузки на фундамент, несущие стены;
• требует меньше финансовых вложений;
• позволяет одновременно оборудовать кровлю и жилые помещения;
• придает дому оригинальный, привлекательный вид.

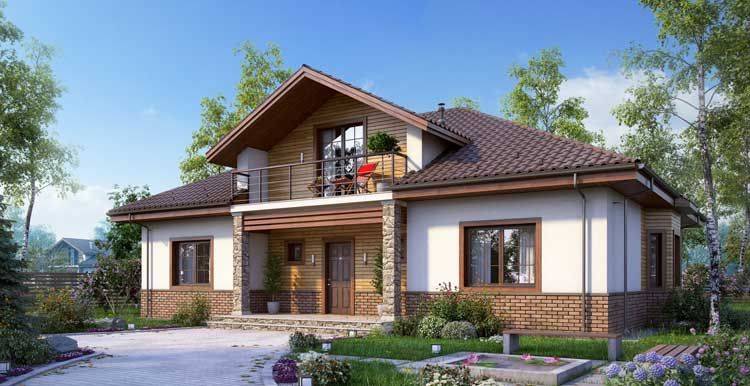

Мансарда придает дому привлекательный вид

Зданию с этим архитектурным дополнением может не потребоваться усиленный фундамент. Мансарда, созданная из деревянных материалов, весит немного, ее выдерживает стандартное ленточное или свайное основание.

Обустройство чердачного помещения можно выполнить с минимальными вложениями средств. На современном рынке предлагается много недорогих, качественных материалов, которые помогут создать должный комфорт. На фото домов с мансардой есть много оригинальных вариантов обустройства чердачных помещений.

Обустройство мансарды дома

Конструкция мансардной крыши частного дома может иметь любую конфигурацию. Нередко этот архитектурный элемент становится достойным украшением здания, его изюминкой. Существенным плюсом обустройства мансарды является снижение теплопотерь. Утепленная кровля надежно защищает дом от холода.

Мансардная крыша – основные виды, лучшие варианты проектов и их реализация (115 фото)

При планировании современного частного дома важно использовать пространство максимально функционально. В решении этой задачи поможет обустройство мансарды

Мансардным этажом считается просторный чердак, который адаптирован для комфортного проживания. Такое решение планировки пространства значительно снизит потерю тепла, а также сделает ваш дом оригинальным и современным.

При помощи мансарды вы можете расширить жилую площадь обычного одноэтажного дома. Стоит заметить, что для сооружения мансарды не требуется особых навыков в области стройки, достаточно следовать инструкциям и правилам. Поэтому рассмотрим, как сделать мансардную крышу своими руками.

Мансарда с балконом

Если вы любитель шика и изысканности, тогда вариант пристройки балкона вам идеально подойдет. Это поспособствует притоку свежего воздуха в помещение, обеспечит естественную вентиляцию, а также предоставит шанс проникновению солнечных лучей прямо в комнату.

Необходимо не забывать о некоторых требованиях к мансарде:

• Все используемые материалы для кровли обязанные быть не тяжелыми.
• Внутренняя облицовка располагает облегченные профили (например, такие, как гипсокартон).
• Теплоизоляционные материалы должны быть высшего качества.
• Совершенная гидро- и пароизоляция.

Не стоит игнорировать эти несколько самых важных правил. Учитывая их, вы получите прекрасный дом, который будет служить вам многие десятилетия.

Двускатный вариант

Вариант мансардной крыши с балконом

КАК ПОСТРОИТЬ МАНСАРДНУЮ КРЫШУ – ЭТАПЫ

• Возведение аттиковых стен (при их наличии), которые являются продолжением наружных стен и в высоту составляют 0,8-1,5 м (оптимальная высота 1,2м).
• Строительство каркаса мансарды (деревянный, металлический), который включает мауэрлат, лежень, стропильные ноги, прогон, конек, подстропильные ноги, стойки, схватки, обрешетку.
• Гидроизоляция – на обрешетку крепится пленка гидробарьера.
• Утепление кровли. Поскольку пространство под кровлей является жилым, на утеплении кровли нельзя экономить, так как кровля круглый год подвергается сильным атмосферным воздействиям.

Утеплитель укладывается с внутренней стороны впритык между стропилами. Обычно используется базальтовая вата, эковата (целлюлоза), пенополиуретан, пенопласт, пенополистирол, стекловата. Толщина утеплителя составляет 150-200 мм, в зависимости от его теплотехнических характеристик , климата и выбора кровельного материала.

Укладка паробарьерной пленки, защищающей утеплитель от паров воздуха, которые могут проникнуть из помещения мансарды в кровлю и тем самым снизить теплоизоляционные свойства утеплителя.

Монтаж мансардных окон. При определении количества окон, необходимо руководствоваться нормативами по освещению жилых помещений. Ширину окон обычно задают меньше на 4-6 см шага стропил для простоты установки, при установке более широких окнах необходимо делать усиленную балку над ними.

Укладка кровельного материала

При выборе кровельного материала важно сформулировать несколько критериев, которые будут наиболее важными в конкретном случае.

Первым является вес материала, для тяжелого кровельного покрытия нужна мощная стропильная система. К такому покрытию относятся: керамическая и цементно-песчаная черепица, сланцевая черепица. К легким материалам относятся: профнастил, металлочерепица, ондулин, мягкая битумная черепица, композитная черепица, фальцевая кровля. Для мансарды важным критерием является шумность кровельного материала и способность к нагреванию. Естественными критериями выбора являются долговечность, пожаробезопасность, экологичность, эстетический и ценовой аспект.

Внутренняя отделка мансарды. В качестве внутренних отделочных материалов можно использовать любые из применяемых в доме материалов – обои, штукатурку, краску, деревянную обшивку.

Можно ли считать мансарду вторым этажом или нет?

Мансарду относят к общей площади, если она отапливается и пригодна для постоянного (круглогодичного) проживания.

Считается, что мансардный этаж попадает под налогообложение, если высота от пола до потолка в нем — 2 метра и больше. Таким образом, обустройство чердака, может стать решением в плане экономии на налогах за дополнительный этаж.

Однако, следует учесть и тот факт, что российское законодательство постоянно меняется, а в действующие законы могут быть внесены правки. Причем, как на федеральном, так и на муниципальном уровне. Поэтому, перед тем, как построить дом с мансардой, имеет смысл проконсультироваться в местных органах власти о порядке налогообложения и о требованиях к мансардным этажам.

Грамотно оформленная постройка избавит владельцев от лишних забот и сложностей в дальнейшем. Особенно внимательно требуется отнестись к документации, касающейся реконструкции существующего строения.

Открытые элементы в интерьере мансарды

Что интересно, в конструкции современных мансардных крыш бывают и открытые элементы: балки, части внутренних стропил и подобные им элементы. Все это эффектно вписывается в выбранный стиль интерьера, да и для строительства не нужно переживать, как бы что не осталось на виду после отделки.

Что за интерьер? Во-первых, речь идет о таком стиле, как французский прованс. В нем приветствуются голые балки из дерева с сочетанием нежно-белого цвета потолка и стен, натуральные ткани в мелкий цветочек и такая же экологичная деревянная мебель темных тонов. Нынче в моде! А повредить этому стилю не способна даже огромная балка посередине мансарды. Ведь, как вы помните, именно французский архитектор придумал использовать подкровельное пространство как жилое, а потому подобные конструктивные мелочи довольно гармонично сочетаются с прованским стилем, а иногда еще и выступают главными стилевыми акцентами.

Второй не менее популярный стиль – хай-тек. Вот здесь напоказ можно и нужно смело выставлять любые элементы стропильной системы, сделанной из металла. Главное, чтобы только сам металл был блестящим и качественным, с таким же креплением. Дополнительно оставляйте на виду трубы вентиляционной системы и любые другие инженерные элементы, если они выглядят достаточно эстетично. Ведь этот стиль интерьера – технический. Кому такое нравится? Нынешним тинейджерам, программистам и любым молодым людям, которых уже воротит от приторной классики в интерьерах или приевшегося грубоватого минимализма.

Вот такой небольшой экскурс в мир современного дизайна. Не удивляйтесь, но у такой привычной нам мансарды именно такая история – изначально в таких помещениях жили творческие люди и богема. И частично эта традиция сохранена и до сегодняшнего дня. А потому, если вы конструируете дом с мансардной крышей, и беспокоитесь о наличии дополнительных опор, балок или стоек – конечно смело оставьте, речь ведь идет не о гостиной.

А вот то, о чем нередко вообще забывают при проектировании мансардной крыши. Это лестница! Как бы смешно это не звучало, но бывает и так, что уже в процессе строительства приходится проделывать двойную работу. Не упустите этот момент!

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Материал, шаг и сечение стропил

Еще один момент: для устройства стропильной системы мансардной крыши брать нужно только влагостойкую древесину для изготовления стропил (если вы решили именно дерево, а не металл), и обязательно дополнительно ее обрабатывать специальными пропитками. Т.к. со временем начинает терять свои свойства любая гидро- и пароизоляция, и плохо, если стропила начнут слишком быстро гнить.

Вот почему нередко стропильную систему для мансардной крыши сегодня выполняют из ЛСТК – легкого стального материала с тонкими стенами. Это, конечно, обойдется вам дороже обычной древесины, зато и преимуществ будет немало. Одна из самых ценных которых – мобильность.

Да, вы действительно в любой момент можете разобрать крышу и сделать из нее другой вариант, с новыми другими элементами. А в голову после того, как мансарда будет обжита, может прийти многое: и соорудить балкон, и расширить жилое пространство на другое крыло, и приподнять еще немного потолок. Поэтому, если вы любите экспериментировать – останавливайтесь на этом варианте.

Отметим, что и возиться с такой стропильной системой приятнее. Ведь нужен минимальный набор инструментов: заклепочный механизм и шуруповерт. Не сложнее детского советского конструктора!

Практикуются, конечно, и комбинированные варианты, когда стропильную систему для мансардной крыши делают и из металлического профиля, и из древесины. Но обычно такой метод применяют тогда, когда планируют некоторые детали конструкции сделать декоративными.

Рассчитывая шаг стропил мансардной крыши, берите во внимание такие факторы:

• Будущий вес кровельного материала, который легко рассчитать по специальной таблице.
• Угол наклона скатов.
• Снеговые и ветровые нагрузки в вашей местности.
• Вес кровельных элементов.
• Антенны, декоративные окошки и тому подобное.
• И, наконец, о чем чаще всего вообще забывают – вес человека, который периодически будет делать ремонт кровли.

В среднем стандартный шаг мансардной крыши колеблется в пределах 70-120 см. Ввиду этих факторов учитывайте, что шаг стропил при одних и тех же используемых материалов у мансардной крыши будет чаще, чем у обычной.

Важен также фактор комфорта в мансарде, который немало влияет на выбор параметров конструкции двускатной крыши:

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей – из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.

Двускатная крыша с мансардой

Кровля с двумя скатами позволяет создавать мансардные помещения с равномерным подъемом потолка.

В этом случае крыша располагается под одним углом к стенам, а в местах прилегания образуется площадь с минимальной высотой и функциональностью.

Для получения полноценной комнаты на крыше достаточно построить кровлю с углом в 45 градусов. Такая конструкция является оптимальной для домов, ширина которых не превышает 6 метров.

По мнению многих застройщиков считается, что уклон в 45 градусов — это слишком много. Предельно удобным считают угол ската в 40 градусов. Такой угол позволяет увеличить полезную площадь подкровельных помещений и комнат.

Довольно часто, при двухскатной конструкции оборудуется еще и чердак. Некоторые застройщики строят еще небольшой балкон.

Существует несколько вариантов создания балкона на мансардном этаже. Его можно обустроить на несущих балках, служащих опорой мансарды. Или построить колонны, на которые будет опираться балконная плита.

Виды домов с мансардой

Главным признаком, определяющим вид мансардной крыши, является ее форма, варианты которой можно найти на фото. От формы зависят такие факторы, как количество полезной площади помещения и удобство проживания людей на мансардном этаже.

Правильная форма мансарды, в том случае, когда она планируется на этапе создания проекта всего дома, должна определяться специалистом исходя из назначения помещения и требований жильцов

Планировка дома с мансардой перед началом строительства будет лучшим вариантом, который позволит учесть каждую мелочь и построить мансарду в соответствии с ее функциями (прочтите: “План дома с мансардой, на что обратить внимание”).

Основные разновидности мансардных крыш по форме бывают:

• треугольные;
• ломаные;
• асимметричные;
• могут располагаться по всей длине здания или занимать одну его часть.

Если мансарда создается на уже существующем здании или в процессе реконструкции дома, то зачастую форму крыши диктует проект уже возведенного строения (прочитайте: “Проекты крыш домов”). Но в любом случае зданию можно всегда придать определенные выразительные особенности в мелких деталях, которые сделают ваш дом непохожим на все остальные. Корректировать внешний вид можно также внутри при помощи мебели и декора.

Как чертить план кровли

Общи сведения о построении чертежей планов крыши промышленных и общественных зданий: для построения чертежа план подразделяют на прямоугольники, согласно плану здания. Внутри прямоугольников наносят линии, которые будут обозначать коньки и ендовы – наружные и внутренние сопряжения скатов. Эти линии являются проекциями основных элементов стен, потому модель крыши лучше представит в объеме. Часть прямоугольников будет располагаться за пределами стен. Это обязательное условие к правильно выполненному плану кровли (крыши), так как они должны иметь свес.

План кровли скатной крыши отличается наличием большего числа линий-проекций коньков и ендов, так как скаты имеют большой уклон, кроме того, такие крыши часто делают сложной формы. План кровли плоской крыши часто ограничивается всего несколькими линиями.

Построение видов спереди или с боку осуществляется с учетом уклонов скатов крыши (кровли). Уклон крыши задается на этапе проектирования домов и определяется назначением здания, его типом, выбранным кровельным материалом и др.

3 правила вычерчивания плана крыши (кровли) скатной (плоской):

• пересечение двух скатов образует конек (ендову). Ее проекция на плане делит угол прямоугольники на равные части;
• если линии свесов параллельны, то линия конька будет им параллельна… ее проекция будет находиться в середине, если другое не определяет тип крыши (к примеру, если скаты не равны);
• когда в точке сходятся две линии пересечения, то через нее, скорее всего, будет проходить и третья.

Предлагаемый порядок работы в программах для черчения:

• обвести полилинией имеющийся план дома;
• скопировать его, а также контуры основных стен на чертеж с планом кровли (крыши);
• обозначить линией проекцию верхнего конька дома;
• начертить оставшиеся коньки и ендовы, пользуясь тремя правилами, приведенными выше;
• разместить на плане кровли (крыши) вентиляционные и дымовые каналы;
• разместить мансардные окна (если они имеются);
• направления водостоков, уклоны скатов, отметки;
• указать размеры на плане (по осям и контурам).

Прочитав этот урок у вас не должно оставаться вопросов на тему того, как чертить план кровли – план дома, согласитесь, что весь чертеж – это всего несколько линий! Однако вопрос: как чертить план стропил еще не решен.

Коротко о главном

Мансарда – помещение уникальное, способное стать комнатой или набором комнат с различным функциональным назначением. Стилистика оформления тоже не имеет ограничений. Все зависит от наличия свободного места, желания и возможностей хозяина дома.

При обустройстве жилого чердака необходимо помнить, что есть ряд условий, обязательных для выполнения. Иначе помещение не будет пригодным для жилья, особенно в зимнее время.

Не стоит забывать, что помимо преимуществ, у мансарды есть и некоторые недостатки. Если их не учесть, то можно навредить целостности всего здания. Поэтому при обустройстве лучше все же обратиться к квалифицированным специалистам.

Виды конструкций крыш

По разновидностям крыша с мансардой может быть:

• односкатной;
• двухскатной;
• ломаной;
• четырехскатной;
• многощипцовой.

Односкатная

Односкатная крыша дома с мансардой характеризуется одной вертикальной стеной и другой – наклонной. Угол наклона в такой конструкции составляет 45 градусов. Благодаря этому, на кровле не скапливается снег, не создается дополнительная нагрузка на крышу, не требуется установка дополнительных балок. Чтобы установить балкон или окно, подойдет любая стена в помещении.

Сделать односкатную мансардную крышу своими руками довольно легко, не прибегая к помощи специалистов. Для этого устанавливается несколько стропил, между ними закладывается теплоизоляционный пирог. При правильном подходе к строительству, такое помещение будет достаточно теплым и комфортным для проживания.

Двускатная

В ней наклонены две стены под углом 90 градусов. Хотя некоторые строители делают угол наклона более острым или более тупым. Данный вариант самый распространенный, и часто встречается в загородных поселках.

Кровли в два ската могут быть симметричными или ассиметричными. Каждый отдельный вариант имеет свои преимущества и недостатки. Ассиметричные конструкции встречаются редко. Хотя под ними получается полноценная комната с довольно комфортными размерами для проживания.

Ломаная

Мансардная ломаная кровля — классический вариант, который чаще всего и называют мансардой. Она состоит из четырех скатов, расположенных один напротив другого. Верхние скаты в конструкции крутые, нижние – пологие.

Четырехскатная или вальмовая

Также популярный вариант среди владельцев загородных домов. Но он имеет некоторые сложности при проведении работ по теплоизоляции. К ее преимуществам относится: эргономичность, оригинальный внешний вид, большое внутреннее пространство.

Многощипцовая

Удобный вариант, так как помещение можно обустроить довольно высокими мебельными предметами, если расположить их у стен. К основному преимуществу многощипцовой крыши относится то, что она делит одно большое внутреннее пространство на разные зоны. А вот к минусам стоит отнести: необходимость использования большого количества стройматериалов, сложность в сооружении, много отходов при строительстве.

Кровля ломанной формы

Это одна из разновидностей крыши с двумя скатами, с той разницей, что каждый из скатов состоит из двух частей.

Данная конструктивная тонкость позволяет изменить наклон ската, благодаря чему, соответственно, вырастает высота стены. Очевидно, что при ломанной форме крыши, вырастает площадь комнат, а подкровельные помещения могут быть использованы с большей рациональностью.

Принимая решение строить ломанную кровлю, вы должны быть готовы к тому, что придется строить также довольно сложную стропильную систему. Однако есть и положительный момент. Нагрузка от снега зимой на такой тип кровли будет значительно меньше, поскольку снег будет достаточно быстро сползать.

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей — из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.

Достоинства и недостатки

Количество домов с мансардной крышей неуклонно растет. За что их любит народ:

• Мансарды выгодны с чисто практической стороны, по сравнению с полноценным вторым этажом цена таких крыш в 1,5–2 раза ниже;
• При относительно небольших затратах полезная площадь дома возрастает почти в 2 раза;
• Легко монтируются коммуникации, просто делаешь вывод с первого этажа и все;
• Если строить летом, то не нужно выселять жильцов;
• При наличии материала и грамотном подходе работу можно закончить за 2–3 недели;
• Мансардной крышей можно обустраивать не только дома, эта конструкция отлично подходит для бань, гаражей и прочих строений;
• Проекты мансардных крыш — это не паханое поле для дизайнера, здесь есть масса вариантов, но об этом чуть позже.

Дачный домик с мансардой — это прекрасное решение.

Но мансардная крыша дома имеет и ряд существенных недостатков:

• Межкомнатные перегородки второго этажа обычно делают из гипсокартона, а значит звукоизоляция «хромает»;
• Мансардные окна дороже обычных в 1,5–2 раза;
• Не каждый старый дом выдержит такую конструкцию, мансарда легче полноценного второго этажа, но гораздо тяжелее обычной стропильной системы.

Варианты назначения чердачной комнаты

Обустройство мансарды полностью зависит от ее размера – от небольшого подсобного помещения до полноценного отдельного жилья со своим выходом. Поэтому назначения чердачного этажа должно быть тщательно спланировано для заблаговременной прокладки всех необходимых коммуникаций.

Спальня

Оформление рекомендуется делать из натуральных материалов. Очень модным считается небрежное окрашивание деревянных элементов светлыми оттенками. Грубыми мазками подчёркивают фактурность материалов.

Спальный гарнитур лучше разместить под фронтоном. Часто его помещают непосредственно под наклонным окном для любования звёздным небом.

При воплощении этой идеи для чердака становится возможным давняя мечта многих – установка балдахина из лёгких воздушных тканей над спальным местом.

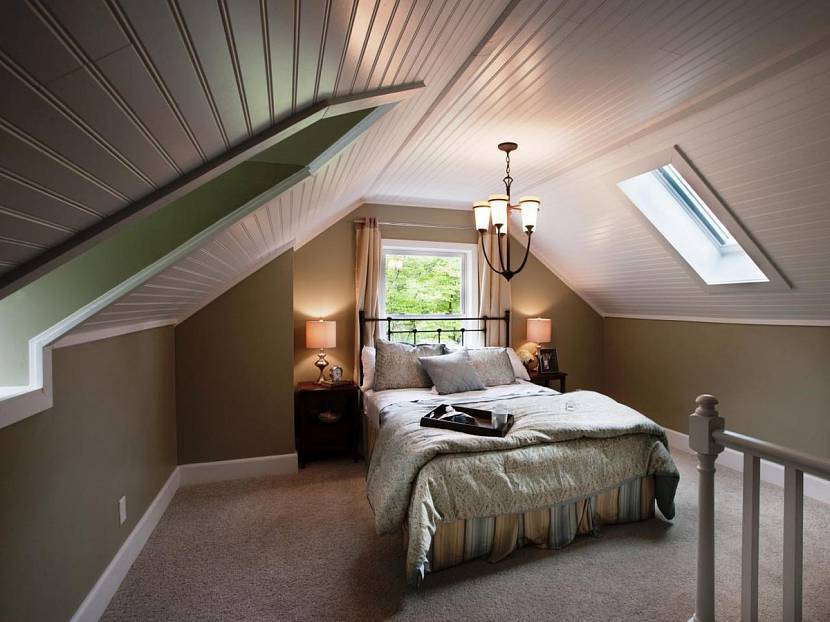

Светлая спальня на мансарде с большой кроватьюИсточник yandex.net

Небольшая уютная спальня на мансардеИсточник yandex.net

Гостиная

Мансарда, как комната для приёма гостей, – это оригинально. Это очень необычно. Плюс шикарный вид из окон с высоты.

Такое решение позволяет обыграть довольно большое пространство, разделить его на нужные зоны. Отдельно выделить часть помещения под коллективный просмотр ТВ и уголок для уютного чаепития. Если наличествует свободное место, то можно оборудовать игровую зону или небольшую гостевую спаленку. Все эти зоны особо не требуют перегородок или монументальных перекрытий. При необходимости достаточно будет использования передвижных перегородок.

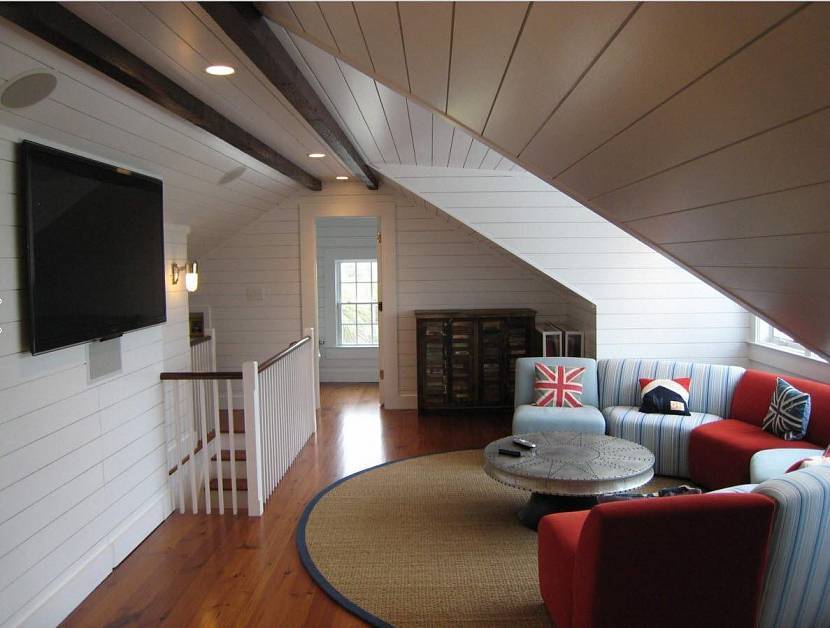

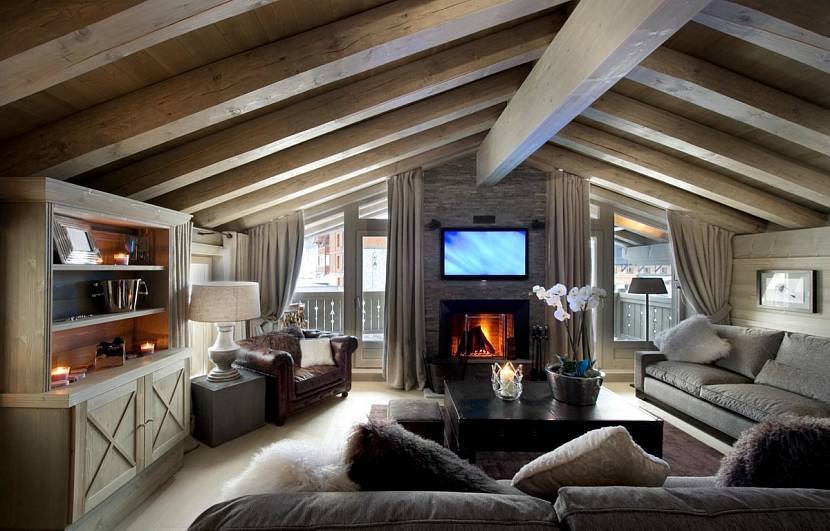

Просторная гостиная на мансардеИсточник yandex.net

Небольшая гостиная на чердакеИсточник yandex.net

Детская

Чердачное помещение позволяет не только оформить спальное место для ребёнка, а отдельно выделить комнату для игр, зону для обучения, спортивный уголок и т.д. По сути, можно создать отдельную копию квартиры для подростка.

Часто обыгрывают разнообразные стилистические решения. Например, замковая композиция для девочки или индейский стиль для мальчика. Потолочные перекрытия располагают к размещению большого количества интересных детям элементов декора под потолком. Также часто используют подвесные элементы – гамаки, качели, парящие кресла.

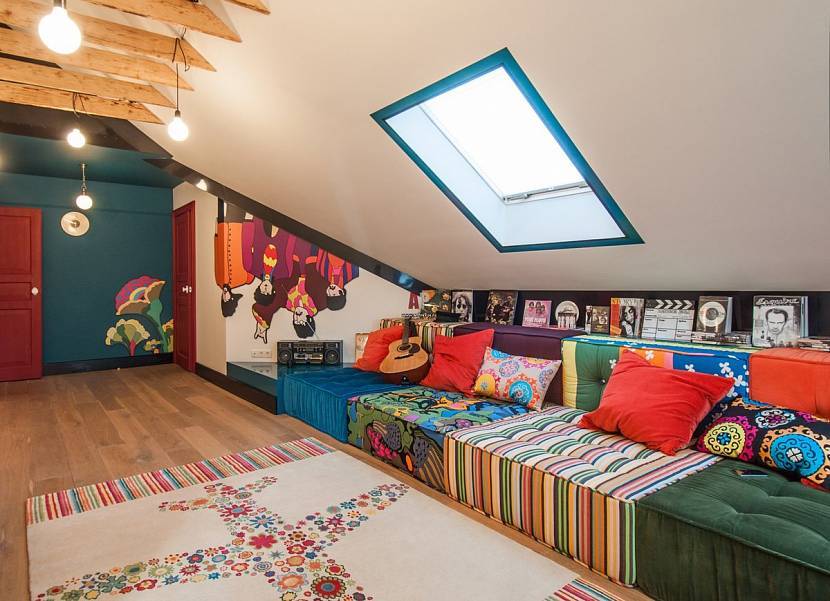

Детская комната на мансарде для подросткаИсточник yandex.net

Вариант детской комнаты на чердаке в мультяшно-морском стилеИсточник legkovmeste.ru

Ванная

Это решение понравится тем, кто давно мечтал о просторной ванной комнате. Свободное место позволит забыть о тесной дешёвой кабинке и оборудовать массивную ванну, включающую джакузи.

Естественно, что перед началом таких работ потребуется дополнительное обустройство водопровода и канализационных стоков.

Организовать в такой ванной комнате можно все что угодно, вплоть до небольшой сауны.

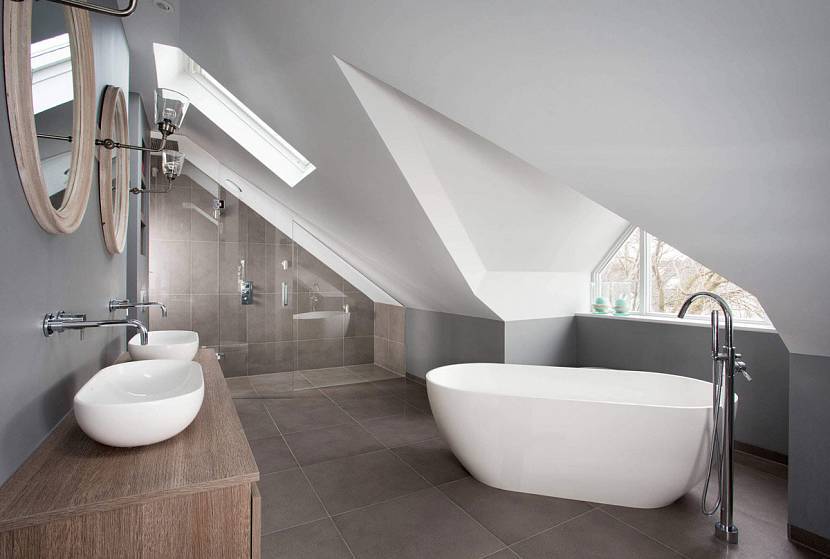

Минималистический стиль ванной комнаты на чердакеИсточник yandex.net

Современная ванная комната на мансардеИсточник freelance.ru

Гардеробная

Часто под гардеробную выделяют только часть чердака, но можно оборудовать и все пространство. Обустройство хранения вещей возможно в различных вариантах – шкафы, стеллажи, вешалки. Можно обставить все, как в модном бутике. Желательно предусмотреть высокое зеркало, обустроенное место для примерок и для отдыха.

Просторная и светлая гардеробная на мансардеИсточник yandex.net

Небольшая гардеробная на чердакеИсточник casanaute.com

Строительство крыши-мансарды

Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.

Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.

Установка стропил

Стропила опираются на коньковой брус

Стропильная система

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

Сборка элементов производится на земле

Нижний элемент конструкции разделен на две части

Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.

Крепится брусок 220 см

Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.

Элемент, обозначающий потолок комнаты

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.

Опора для стропил

Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.

Устанавливаются стропила

Формируется конек крыши

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

Установка готовой конструкции

Стропильная система собрана

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.

Стыки полос изоляционного материала проклеиваются скотчем

Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

Крепление материала к стропильной системе

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

Утепление крыши минеральной ватой

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

Фиксация гидроизоляционного материала

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.

Обшивка кровельного пирога плитами OSB

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

Схема естественной вентиляции дома

1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция не дает насекомым и влаге проникнуть под крышу.

2. Точечных аэраторов. Точечные аэраторы устанавливают на плоских, односкатных и , у которых нет конькового соединения. С их помощью кровельный пирог «дышит», отдает влагу в атмосферу, не страдает от конденсата, снижающего эффективность утеплителя. Схема расположения точечных аэраторов – 1 штука на 20 кв. м.

3. Карнизных продух. Через эти элементы, расположенные под свесом крыши, осуществляется забор свежего воздуха.

Расположение элементов принудительной вентиляционной системы на мягкой кровле

Схема мансардной ломанной крыши с размерами

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

Совет. Как правило, на лицевых фронтонах предусматриваются окна либо двери на балкон. Стойки и пояса для их монтажа тоже удобно делать на земле, как и обшивать проемы вагонкой.

Как быстро и аккуратно собрать стропила для мансарды, рассказывается в видеоролике:

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

После расстановки стропила необходимо закрепить к стенам следующими способами:

Примечание. Установка на кирпичные и другие капитальные стены выполняется посредством мауэрлата – деревянного бруса, уложенного на несущие конструкции по всему периметру здания. В свою очередь, мауэрлат монтируется на шпильках или анкерных болтах, а между ним и каменной стенкой устраивается гидроизоляционный слой из рубероида. Монтажный узел выглядит так:

Следующий шаг – укладка поверх стропильной системы диффузионной мембраны – пленки, защищающей от ветра и осадков, но пропускающей наружу водяные пары из утеплителя. Раскатайте в нижней части крыши первое полотно и закрепите его к доскам степлером, следующее кладите с напуском 10—15 см. Когда перекроете всю кровлю, прибейте доски обрешетки. Подробнее монтаж показан на видео:
