УЗО: что это такое, необходимость установки, характеристики

Правила безопасности

Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:

  • Перед началом монтажных операций обязательно снимите напряжение с участка (после отключения не лишним будет проверить наличие потенциала индикатором);
  • Позаботьтесь о маркировке проводов – так будет гораздо удобнее подключать устройство, чтобы не перепутать выводы;
  • Обязательно пользуйтесь заводскими клеммами и зажимами, ни в коем разе не допускайте накруток, напаек и других соединений с плохим контактом;
  • После установки проверьте надежность соединений и наличие достаточной изоляции на всех токоведущих элементах;
  • При вводе в работу обязательно проверяйте работоспособность путем нажатия кнопки тест;
  • При первой подаче напряжения на вновь установленное устройство оно может разлететься из-за заводского брака или монтажных дефектов, поэтому лучше не стоять поблизости или принять меры для защиты глаз.

Перед подачей напряжения после завершения монтажа обязательно убедитесь, что никто из домочадцев или коллег не касается токоведущих элементов.

Задержка отключения (селективность) УЗО

По выдержке времени срабатывания УЗО разделяют на 3 типа:

УЗО без выдержки времени, применяют для защиты человека от поражения током и от возгораний вследствие неисправностей электропроводки. УЗО без выдержки времени устанавливают на линии электроприемников. И являются первой ступенью защиты.

УЗО тип S (селективное), также его называют противопожарным. Данное УЗО тип S срабатывает с задержкой (0,2-0,5 сек), поэтому человека оно не защищает, а лишь защищает от возникновения пожаров. Противопожарное УЗО устанавливается в начале линии после вводного автомата и защищает вводной кабель и подключение автоматики в щитке, а также является второй ступенью диф. защиты всего дома от пожара.

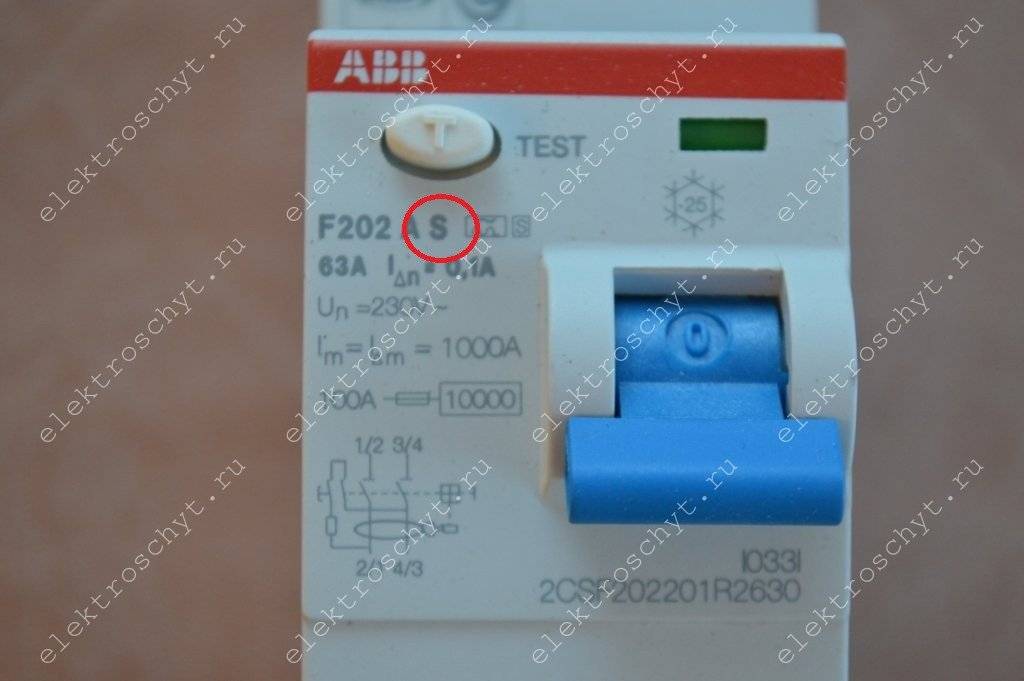

Определить, что это УЗО селективное, можно по букве “S” на панели, которая и обозначает, что УЗО селективное с выдержкой времени на отключение.

Примеры однофазного селективного противопожарного УЗО ABB с током утечки на 100мА и трехфазного противопожарного УЗО на 300 мА от Шнейдер Электрик.

УЗО тип S выбирают с номинальным током утечки 100-300 мА. Протипожарное УЗО с уставкой 100-300 мА является второй ступенью защиты, а согласно правил, если в схеме установлены на одной линии несколько УЗО, то каждая последующая ступень должна быть с бОльшей выдержкой времени на срабатывание и уставкой по току.

СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.

Если б не было выдержки времени, а на линии у нас стоит два УЗО, одно на 30 мА, другое на 100 мА, то при утечках тока срабатывали бы оба УЗО и УЗО на 100 мА обесточило бы весь дом. Поэтому, чтобы не выбегать в труселях по морозу на улицу и включать противопожарное УЗО в уличном щитке, противопожарное УЗО выбирается с уставкой, достаточной для предотвращения пожара.

УЗО тип G, тоже самое, что и тип S, только с меньшей выдержкой времени 0,06-0,08 сек. УЗО редкие, и ждать их «приезда» приходилось по 2-3 месяца, что для меня очень неудобно,т.к. электрощитки зависают на долгий срок.

Категории и параметры УЗО

Все УЗО делятся на значительное количество подвидов. Критерии подразделения УЗО:

  • Способ действия: есть/нет дополнительный источник питания.

  • Способ установки: переносные, стационарные.

  • Число полюсов: 1 — 4.

  • Защита от сверхтоков и перегрузок: есть/нет защита от сверхтоков, токов КЗ и перегрузок.

  • Потеря чувствительности: в ГОСТ Р 50807-95 (переиздание 2003 г.) категория на стадии рассмотрения.

  • Регулирование отключающего дифференциального тока: есть/нет.

  • Стойкость при импульсном напряжении: есть/нет.

  • Зависимость от сети: электромеханические и электронные. Первые дороже, но надежнее, поэтому широко распространены.

  • Условия функционирования:

  1. УЗО−Д типа АС реагирует на синусоидальный переменный внезапно возникающий или медленно возрастающий ток;

  2. УЗО−Д типа А: синусоидальный переменный ток, постоянный пульсирующий ток;

  3. УЗО−Д типа В: дифференциальные постоянный, переменный, выпрямленный токи;

  4. УЗО−Д типа S: селективная реакция (выдержка) на токи УЗО-Д типа B;

  5. УЗО−Д типа G: аналог S, но выдержка меньше.

Рабочие характеристики УЗО — номинальный ток In, номинальное напряжение Un, уставка по токам утечки IΔn, номинальный ток  КЗ Inc.

Наконец, производитель. Лучшими на сегодня признаны Legrand, ABB, AEG, Shneider electric, Siemens, DECraft.

Так, устройство защитного отключения на фото – типа А, двухполюсное, двухмодульное, на номинальный ток 16 – 63 А, уставка 30 – 500 мА.

характеристики УЗО (маркировка)

В каких случаях нужно устанавливать

Требования к освещению изложены в главе 6.1 ПУЭ, а о необходимости установки дифференциальных защит сказано в п 6.1.14, 6.1.16, 6.4.18, 6.1.49. Также есть рекомендация в ГОСТ Р 50571.7.714-2014 п. 714.411.3.3.

Там сказано, что УЗО на освещение жилых и общественных зданий устанавливают:

  • В помещениях с повышенной влажностью и пожароопасных в качестве защиты от поражения током нужно использовать пониженное напряжение до 50В для питания стационарного освещение.
  • При питании источников света в вышеуказанных помещениях от 220В, обязательно нужно установить УЗО или разделительный трансформатор.
  • Обязательно устанавливается на светильники, нижняя точка которых расположена на высоте ниже 2-2.5 метров. Это те светильники, которые вы можете случайно задеть с пола. К сведению, при высоте потолков в хрущёвках в 2.5-2.7 метра, почти любая люстра будет расположена ниже.
  • Необходимо устанавливать в цепи питания подсветки и освещения рекламных щитов и вывесок.
  • Архитектурной подсветки.
  • Для наружного освещения.
  • Освещение общественных мест на улице (телефонных будок, автобусных остановок, указателей маршрута и пр).

Если вы делаете ремонт дома, то знайте, обязательно нужно установить УЗО на группы освещения в ванной, в санузле, в бане или сауне и других местах с повышенной влажностью, вроде подвала.

УЗО-Е (емкостные)

Емкостные УЗО (или УЗО-Е) — это первая попытка создать бытовые УЗО. Они обладают высокой чувствительностью в считанные доли мкА. Выпускаются и по сей день, в том числе мгновенно срабатывающими и равнодушными к заземлению. Однако такие устройства имеют один, зато принципиальный недостаток: поток электронов утечки в них — это следствие возникновения электромагнитного поля, а не его причина. И значит будет наблюдаться высокая чувствительность к любым помехам, вплоть до заискрившего на улице трамвая. Именно поэтому УЗО-Е используются сегодня крайне редко и лишь для защиты специального оборудования и/или для индикации прикосновения.

Принцип работы УЗО

Принцип работы УЗО. — этим вопросом задаются многие.

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.

При равенстве этих токов Iвх = Iвых УЗО не реагирует. Если Iвх > Iвых УЗО чувствует утечку и срабатывает.

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально.

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест». при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Похожие материалы на сайте:

Подключение УЗО в квартире

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

  • Помните, что:
  • Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
  • Потенциально опасные потребители должны быть защищены отдельными УЗО.
  • Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
  • Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

  1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
  2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
  3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

https://youtube.com/watch?v=BqzJmxvtRfo

Что такое УЗО

Технически устройство отключения — механический узел, назначение которого — автоматически прервать электрическую цепь при появлении в ней заданного тока дисбаланса. Такие приборы применяются профессионалами уже давно и выпускаются во множестве моделей: электрики хорошо знакомы и с их типами, и с устройством, и с принципами работы. Но при монтаже домашних цепей хозяева жилья и нанятые ими мастера нередко не до конца понимают, для чего нужно УЗО, и пренебрегают его установкой в схему, лишая сеть мощной защиты.

Механизм защищает от:

  • возгорания из-за проблем с электропитанием;
  • поражения человека электричеством из поврежденной цепи.

Одна из ключевых инженерных задач электрики — защитить людей от ударов током. Ее решение потребовало значительного времени и технических изысканий. Ведь даже если обычные автоматические выключатели отлично контролируют ток нагрузки, коснувшегося проводящей детали или кабеля под высоким напряжением человека от опасности они не сберегут. Также эти приборы не способны своевременно реагировать на связанные с нарушением целостности изоляции кабельных систем токи утечки и эффективно защитить от возникающих по данной причине пожаров.

Ситуация улучшилась после разработки УЗО. Они следят за дифференциальным током и разъединяют цепь после достижения им некоторого установленного значения. Эти аппараты получили имя УЗО-Д (дифференциальные). Во времена Советского Союза УЗО-Д выпускался собственной промышленностью страны, на Гомельском заводе электроаппаратов. В наше время на рынке присутствуют как импортные образцы, так и российского производства.

Как правильно подключить автоматы и УЗО

Перед началом работ по подключению автоматов необходимо подготовить все приспособления:

  1. Монтажная рейка (иногда она имеется уже в комплекте с готовым щитком). В других же случаях потребуется самостоятельно отмерить нужную длину и отрезать ее ножницами по металлу.
  2. Отвертка.
  3. Кусачки.
  4. Инструмент для зачистки проводов.

Подключение автоматов и УЗО — пошаговая инструкция

Шаг 1. Для начала на металлической DIN-рейке следует закрепить две шины: нулевую и заземления. Сделать это просто, необходимо вставить их одним концом, а потом защелкнуть.

Шаг 2. Теперь необходимо последовательно закрепить автоматы. В нижней части у них имеется специальная защелка, которую достаточно потянуть вниз, а затем закрепить автомат на рейке.

Шаг 3. Далее необходимо взять трехжильный кабель. Как правило, провод заземления имеет желтый цвет, ноль – голубой цвет, а фаза белый или розовый цвет (как в нашем случае).

Шаг 4. Сперва нам следует подключить нулевой провод к нулевой шине. Делается это несложно — необходимо отверткой открутить болтик.

Шаг 5. Теперь необходимо подсоединить к шине заземления желтый провод заземления.

Шаг 6. Следующим этапом нам понадобится закрепить питающий провод (розовый). Вопреки многочисленным мнениям, он всегда должен идти сверху. Следует подключить провод, но закручивать его сразу не стоит — причина в том, что придется тогда подавать питающий провод и на все остальные автоматы.

Шаг 7. Седьмой: необходимо вставить питающий провод в верхний автомат, а затем в то же отверстие вставить один конец дополнительной перемычки.

Шаг 8

Теперь необходимо обратить внимание на последний дифференциальный автомат. На его корпусе, как правило, располагается схема подключения

Шаг 9. Теперь стало понятно, что фаза находится на втором входе, значит, туда следует закрепить другой конец желтого проводка-перемычки. Закручиваем винт по аналогии с предыдущими вариантами.

Шаг 10. Теперь необходимо подключить провода, которые идут от помещения. Сначала с их концов понадобится снять слой изоляции. Для зачистки концов на проводах используют специальный инструмент.

Шаг 11. Здесь тоже следует подключить нулевой провод к соответствующей шине.

Шаг 12. Теперь необходимо снова зафиксировать провод заземления.

Шаг 13. Теперь снизу мы фиксируем провод питания, который идет от электрического прибора.

Шаг 14. Теперь необходимо взять дополнительный проводок, подключить его к нулевой шине, а потом к первому входу на дифференциальном автомате.

Разновидности

Классифицируют все устройства по нескольким параметрам:

  • по форме токовой утечки;
  • по способу действия;
  • по временной выдержке;
  • по конструктивному исполнению.

Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.

По форме токовой утечки

Все устройства в зависимости от токовой утечки классифицируются на три типа:

На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:

«В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.

Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе: Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.

По принципу действия

По принципу действия УЗО подразделяются на электронные и электромеханические.

Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.

Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.

Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:

  • в подъездном распределительном щитке повредилась нулевая жила;
  • внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.

При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.

Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.

По временной выдержке

Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».

УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.

Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».

Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.

Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).

Про основные характеристики УЗО на видео:

По конструктивному исполнению

Конструктивно УЗО различаются в зависимости от количества полюсов:

  • в сетях однофазного напряжения применяют двухполюсные модели;
  • в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.

По другим параметрам

Есть ещё несколько параметров, по которым классифицируются УЗО:

  • По установке (стационарные и переносные).
  • По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
  • По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.
  • По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).

Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.

Номинальный отключающий ток УЗО

Номинальный отключающий ток УЗО I∆n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

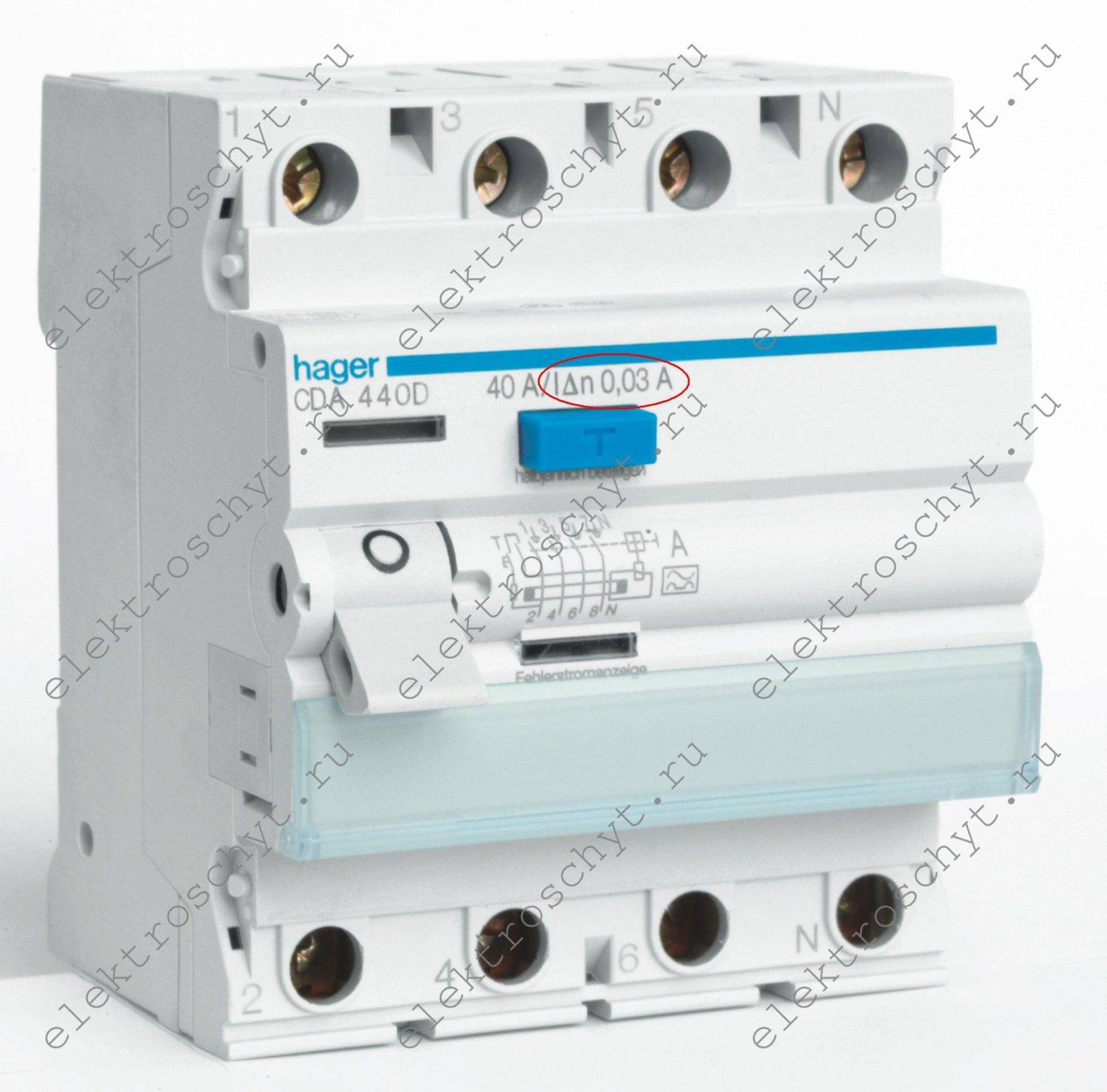

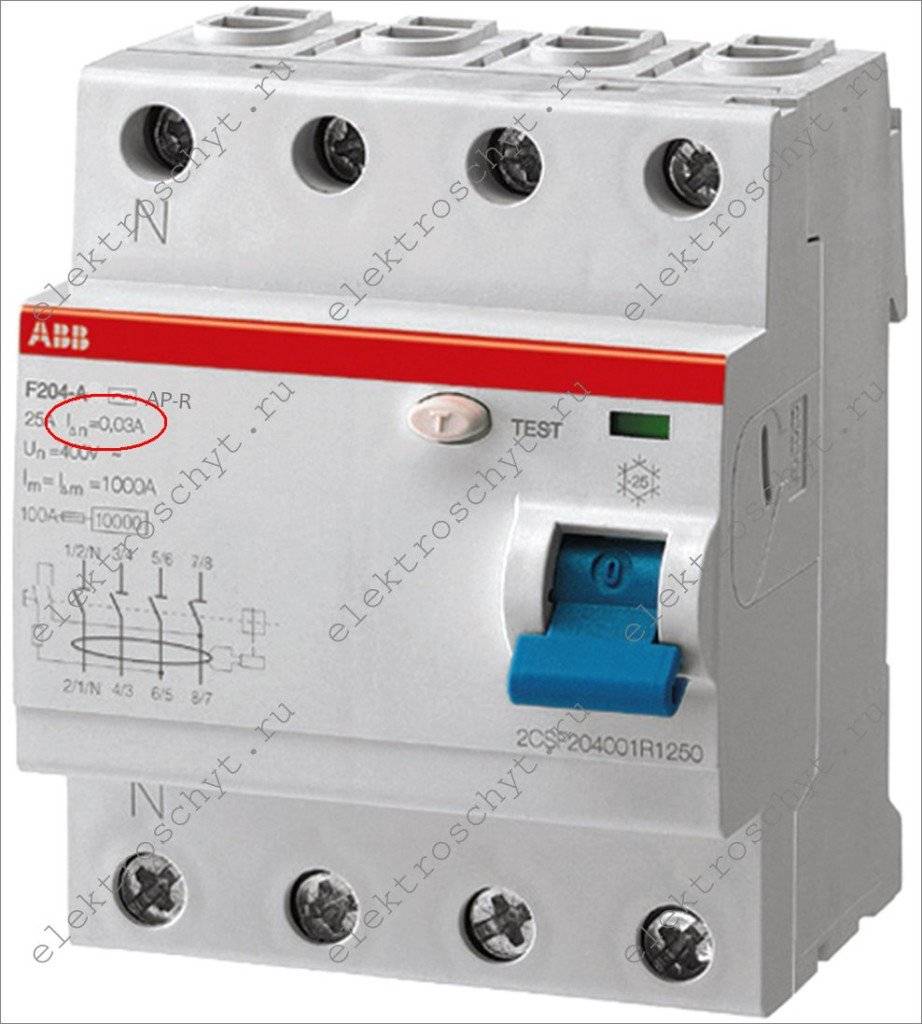

Номинальный отключающий ток УЗО I∆n или ток утечки также указывается на лицевой панели УЗО.

УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.

СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.

Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.

УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.

УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.

ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.

В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.

Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.

Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.

В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.

Согласно свода правил по проектированию электроустановок жилых и общественных зданий:

СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.

Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.

Маркировка УЗО

Каждый ВДТ (АВДТ) должен иметь стойкую маркировку с указанием всех или, при малых размерах, части следующих данных:

  1. Наименование изготовителя или торгового знака (марки);
  2. Обозначение типа, каталожного номера или номера серии;
  3. Номинальное(ые) напряжение(я);
  4. Номинальная частота, если ВДТ разработан для частоты, отличной от 50 и/или 60 Гц
  5. Номинальный ток;
  6. Номинальный отключающий дифференциальный ток;
  7. Уставки отключающего дифференциального тока для ВДТ с несколькими значениями отключающего дифференциального тока;
  8. Номинальная наибольшая включающая и отключающая коммутационная способность;
  9. Степень защиты (только в случае ее отличия от IP20);
  10. Рабочее положение, при необходимости;
  11. Номинальная наибольшая дифференциальная включающая и отключающая способность, если она отличается от номинальной наибольшей включающей и отключающей способности;
  12. Символ для устройств типа S;
  13. Указание, что ВДТ функционально зависит от напряжения сети, если это имеет место;
  14. Обозначение органа управления контрольным устройством — буквой Т;
  15. Схема подключения;
  16. Рабочая характеристика при наличии дифференциальных токов с составляющими постоянного тока.

Маркировка должна быть нанесена либо непосредственно на ВДТ, либо на табличке (ах), прикрепленной(ных) к ВДТ, и должна быть расположена так, чтобы быть видимой после установки ВДТ.

Если габариты устройств не позволяют нанести все указанные выше данные, то по крайней мере маркировка по пунктам 5), 6), 14) должна быть видимой после монтажа. Информация по пунктам 1), 2), 3), 10), 11) и 15) может быть нанесена на боковых или задней поверхностях устройства и быть видимой только до установки. Информация по пункту 15) может быть нанесена на внутреннюю поверхность любой крышки, которую нужно снимать для присоединения питающих проводов.

Информация по остальным пунктам должна быть приведена в эксплуатационной документации и каталогах изготовителя.

Выводы, предназначенные исключительно для соединения цепи рабочего нулевого проводника, должны быть обозначены буквой N. Выводы, предназначенные для нулевого защитного проводника, если он имеется, должны обозначаться символом (по ГОСТ 29322).

Пример  маркировки

1 — С 16- перед нами диф. автомат с током отключения 16А.2 — Уставка по дифференциальному току — 100 мА.3 — Аппарат предназначен для сетей 230 В4 — Защита от перенапряжений. При повышении напряжении в сети больше 270 В произойдет отключение.5 — Диф. автомат АС типа, т.е. реагирует лишь на переменную составляющую тока.

Каких ошибок следует избегать?

Перед подключением обязательно следует перепроверить технические характеристики устройств. Номинальный ток должен быть равным или выше, чем аналогичный параметр у входного автомата. Определить значения легко по маркировке.

Электрики рекомендуют выбирать защитное устройство на ступень выше, то есть для автомата на 50А подходит УЗО 63А.

Можно правильно рассчитать параметры, выбрать автомат и УЗО с верным номиналом, но при монтаже допустить небольшую ошибку, вследствие чего система будет бесполезной.

Например, новички часто путают шины. Следует запомнить, что для нулевого проводника и заземляющего провода использую разные шины. Кроме этого, для каждого устройства необходима отдельная шина: на 5 УЗО – 5 шин.

Какую бы схему подключения вы не использовали, проводник заземления в ней участвовать не будет. Все клеммы предназначены либо для фазного провода (нагрузки), либо для нулевого (нейтрали)

Ни в коем случае нельзя путать полюса N и L. Они имеют на корпусе буквенные обозначения, а провода отличаются цветом, поэтому нужно быть внимательным.

Если происходит ложное срабатывание или, напротив, прибор не реагирует, возможно, причина в следующем:

  • «фаза» и «земля» соединены после УЗО;
  • неполное подключение – не вставлен проводник N в соответствующую клемму;
  • «нуль» и «земля» соединены в розетке;
  • путаница между подключением двух и более УЗО к электроустановкам.

На практике ошибок гораздо больше, так как применяются разные схемы. Чем больше приборов участвует в сборке электрощита, тем внимательнее нужно быть при подключении.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
