УЗО: устройство, виды, подключение с землей и без, причины срабатывания

Главные характеристики УЗО

Выделим главные технические характеристики, на которые нужно обращать внимание при выборе УЗО для жилого помещения перед началом ремонта. К ним относятся:

  • количество полюсов: двухполюсный и четырёхполюсный УЗО;
  • напряжение сети: 220 или 380 В;
  • номинальный ток нагрузки сети, он колеблется от 16 до 100 Ампер;
  • условный ток короткого замыкания – может варьироваться от 3 до 15 кА. Эта величина показывает надёжность данного УЗО, и его способность к сопротивлению при возникновении замыкания;
  • конструкция устройства – электронный либо электромеханический;
  • принцип его работы (Ас, А, В, S или G);
  • его коммутационная способность.

Коммутационная способность – обозначается Im; являет собой максимальное значение, до которого это устройство будет реагировать. Эта величина должна составлять не менее 500 А.

Для обычной сети напряжения в 220 Вольт оптимально подойдут обычные двухполюсные приборы. Но для трехфазной сети с напряжением около 380 В следует выбирать уже упомянутые нами четырёхполюсные приборы УЗО.

Основные элементы и характеристики УЗО

Современные защитные устройства не рекомендуется устанавливать в домах со старой проводкой. В таких помещениях часто происходит утечка тока, что приводит к нестабильности всей сети и существенным скачкам напряжения. В результате УЗО может срабатывать вообще без причин.

Обычно в жилых помещениях УЗО устанавливают для защиты утечки тока на кухнях и ванных, так как именно в этих комнатах существует повышенная влажность. Эти места более всего насыщены электрическими приборами, где может образоваться утечка тока.

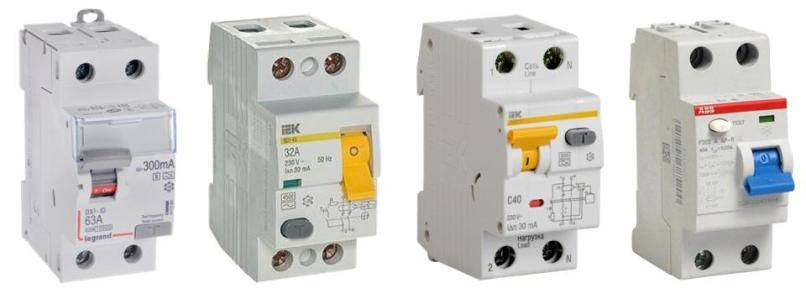

Обзор известных производителей и брендов

На рынке электрооборудования находится много профессиональных и надежных производителей. Основными из них считаются:

  • АВВ. Это шведско-швейцарский производитель электротехнического оборудования. Оборудование этого производителя отличается высоким качеством и надежностью в работе. Цена за штуку в пределах 800-3000 рублей;
  • Фирма находится во Франции. Цена за штуку в пределах 1300—6500 рублей;
  • Французский производитель, давно работающий на российском рынке. Цена за штуку в пределах 550-12200 рублей;
  • Американская фирма. Фирма конкурирует с предыдущими фирмами по качеству. Цена за штуку в пределах 510-8000 рублей;
  • Фирма представляет Германию. Качество несколько хуже, чем в предыдущих фирмах. Цена за штуку в пределах 2600—5800 рублей.

Типы УЗО

Промышленность выпускает электромеханические и электронные УЗО. В основе обеих конструкций лежит дифференциальный трансформатор, но во втором варианте разбалансированность токов усиливается электронной схемой.

За счет этого электронные УЗО более чувствительны и быстрее отключают оборудование от сети. Но для своей работы они требуют питание, которое в некоторых ситуациях может исчезнуть, и тогда защита не сработает. Электромеханические устройства не нуждаются в напряжении и срабатывают всегда. Поэтому они считаются более надежными, хотя и не такими быстрыми.

Если подключаемое электрооборудование не содержит собственных блоков питания, устройств регулировки и преобразования напряжения, то токи утечки, которые в них могут возникнуть, будут иметь синусоидальный характер (как и питающее напряжение). От таких переменных токов защищают УЗО типа АС.

В более сложных приборах, например, в стиральных машинах с регулировкой скорости или в компьютерах, токи утечки могут носить однополярный импульсный характер. В этом случае необходимо ставить защитные устройства типа А.

Самые ходовые и дешевые — УЗО типа АС. Но в последнее время рекомендуют применять тип А. В медицинских учреждениях со сложной техникой ставят приборы типа В, которые реагируют не только на переменные синусоидальные и импульсные, но и на постоянный ток утечки.

Индексы S и G, присутствующие после указания типа устройства, говорят о том, что отключение сети будет происходить с небольшой задержкой. Такие экземпляры применяют в схемах защиты с последовательным включением нескольких УЗО (например, пожарных и защитных), чтобы они реагировали на возникновение токов утечки с задержкой по времени.

И электромеханические, и электронные УЗО выпускают для однофазных и трехфазных сетей. У первых рабочее напряжение 230 В, у вторых — 400 В. Стандартная степень защиты IP 20, диапазон рабочих температур -25…+40 градусов.

Схема устройства УЗО

Принцип работы УЗО

Второе противоречивое мнение о целесообразности использования УЗО без заземления вытекает из его устройства и принципа работы.

Внутри устройства защитного отключения находится трансформатор тока, выполненный на тороидальном ферромагнитном сердечнике с тремя обмотками (двумя первичными и одной обмоткой управления). Первая первичная обмотка, в которой протекает ток к нагрузке, образована фазным проводом. Во второй обмотке (нулевой провод) протекает обратный ток от нагрузки.

Прежде чем перейти к дальнейшему объяснению принципа работы УЗО (УДТ) рассмотрим наглядную схему. И стоит отметить, что в ней зелеными штрихами указан путь движения тока утечки при схеме подключения с заземлением (занулением). Красные же штрихи иллюстрируют ситуацию, когда заземление отсутствует.

Схема узо без заземления (с заземлением):

Действие УЗО основано на сравнении токов, которые протекают через устройство. В штатном режиме токи, протекающие в первичных обмотках равны по значению, но противоположно направлены. Они наводят в сердечнике трансформатора тока встречно направленные и компенсирующие друг друга магнитные потоки. В этом случае суммарный магнитный поток (ΣФ) равен нулю и на вторичной обмотке не возникает ток для срабатывания электромагнитного реле.

Теперь перейдем к аварийным режимам с применением УЗО. И в первую очередь рассмотрим проводку с заземлением (или занулением), где произошел пробой фазы на корпус электроприбора (зеленые штрихи на схеме):

  • Токи в фазном и нулевом проводах будут различны, так как появится дифференциальный ток утечки IΔ.
  • Разные по значению токи в первичных обмотках будут наводить в сердечнике разные по значению магнитные потоки.
  • Результирующий магнитный поток (ΣФ) будет отличен от нуля, что приведет к наводке электрического тока в обмотке управления. Если этот ток достигнет значения, достаточного для срабатывания электромагнитного реле, то оно сработает и приведет в движение расцепитель.
  • Силовые контакты УЗО разомкнутся и электроустановка будет обесточена.

Вторая ситуация (красные штрихи на схеме) — человек касается оголенного фазного провода (не зависит, есть заземление или нет) или к корпусу электроприбора, на который произошел пробой изоляции (когда нет заземления или зануления). В этом случае также возникает ток утечки, который течет через тело человека на землю. В трансформаторе создается магнитный поток, который вызывает напряжение на вторичной обмотке. Через выпрямитель напряжение подается на поляризованное (электромагнитное) реле, которое в случае превышения предельного значения тока утечки сработает, и цепь разомкнется.

Основные правила подключения УЗО

С собранной схемой, возможно, через время будет разбираться другой специалист. Поэтому, приступая к самостоятельному монтажу устройств защиты, следует учитывать общепринятые (гласные и негласные) правила подключения:

  1. Выполнять все подключения следует по общепринятым нормам и схемам. Фазным жилам, нулю и земле соответствуют провода определенной цветовой маркировки. Также их можно обозначать буквами.
  2. В электрощите нужно оставить схему с подключенными потребителями.
  3. Перед вводным УДТ должен стоять общий автомат. УЗО для отдельных линий используется в паре с автоматическим выключателем.
  4. Выходящий с ВД ноль не должен иметь электрических контактов с другими проводниками (землей, нулями).
  5. Устанавливаемые автоматы защиты должны соответствовать по типу и току нагрузки, обслуживаемым потребителям и схеме.
  6. После подключения необходимо проверять надежность затяжки контакта: попробовать выдернуть проводок, но без особых усилий. При этом подсоединенный провод не должен болтаться, а тем более выпасть.
  7. Нули и землю нужно подсоединять на соответствующие им в щите шины.
  8. Удобно для дальнейшего обслуживания и возможной замены монтировать автоматы и УЗО на DIN-рейку, использовать гребенку (а не перемычки).

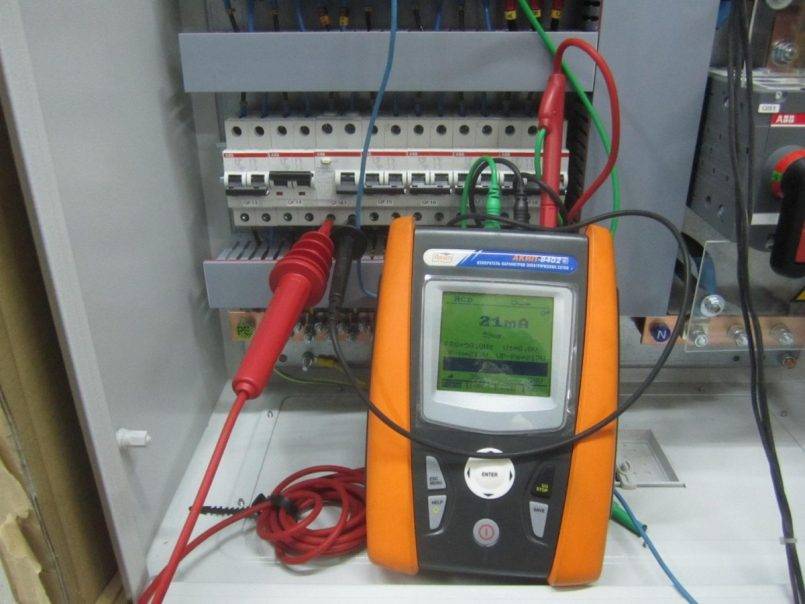

Выполнив электромонтажные работы, требуется обязательно проверить работоспособность установленных автоматов и УЗО, всей собранной схемы.

Маркировать жилы удобно с помощью разноцветных термоусаживаемых трубок либо изоляционной ленты.

Собранный электрический щиток

В современных электрощитах DIN-рейка идет в комплекте с нулевой и заземляющей шинами. Для старых щитков данные детали можно дополнительно купить или воспользоваться имеющимися, если они подходят.

Возможно ли установка УЗО без заземления?

Да, установка без заземления снижает потенциал защиты проводки и людей. Но, даже в случае установки УЗО без земли, это всё равно является большим плюсом. Потому что, землей в случае утечки может быть просто лужа с водой, по которой ток будет растекается. Не говоря уже про сантехнические трубы и корпуса элекроприборов.

Но при прокладке отдельной линии, с дальнейшей защитой его УЗО, — лучше всего прокладывать отдельный трёхжильный кабель, даже если в вашем доме нет заземления. Потому что даже такой вариант повысит вероятность отключения устройства так же, как если бы у вас было заземление.

Установка УЗО с занулением

Общие принципы работы устройства

Устройство сравнивает протекающие через него к электроприборам токи и в случае появления разницы между прямым и обратным током сразу же размыкает цепь. Оно настроено на нулевую разницу токов между «фазой» и «нулем». В случае повреждения изоляции проводов или их ветхости, что позволяет току проникать через материалы стен и перекрытий, а также через токопроводящие среды из фазного провода в нулевой или на «землю», возникает та самая разница, заставляющая прибор сработать и разомкнуть цепь. Это единственная задача устройства, с которой он справляется на «отлично», если правильно подобран и подключен.

Почему это происходит

Существует множество причин срабатывания УЗО. Это устройство реагирует так как оно настроено (высокий или низкий порог срабатывания), включено в цепь, на токовую нагрузку, пробой изоляции и многое другое. У него срабатывание может быть как ложное так и истинное.

Его задача – отключить цепь от подачи напряжения, когда появились токи утечки при появлении какой-либо неисправности в работе электрооборудования.

Среди всего их многообразия причин, почему сработало УЗО и невозможно его сразу включить, можно выделить следующие:

  • Неисправно само устройство;
  • УЗО неправильно подключено или его настройки не подходят для характеристик данной цепи;
  • Залипание кнопки «Тест»;
  • Поломка рычажка, отвечающего за включение;
  • Внутри самого устройства возникли токи утечки;
  • Как реакция на некоторое оборудование, которое воспринимается как неисправное (импульсные зарядные устройства, фотовспышки);
  • УЗО неправильно подключено;
  • Устройство обнаружило утечку тока и сработало;
  • На корпус электрооборудования поступает ток (отсутствует или повреждено заземление);
  • Человек попал под воздействие тока, закоротив электроцепь

Когда УЗО сработало и не включается, нужно понять, что случилось, найти неисправность. Пока причина выбивания устройства не будет устранена пользоваться благами, что принесло в жизнь электричество не получится.

Подключение УЗО в квартире

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

  • Помните, что:
  • Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
  • Потенциально опасные потребители должны быть защищены отдельными УЗО.
  • Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
  • Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

  1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
  2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
  3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

Полезная статьяНет пользы

Единственная задача – обнаружить беглеца

Утекающий сквозь старую или поврежденную изоляцию проводов ток, может стать источником возгорания в квартире или на даче вследствие перегрева электрических проводов. А также поразить человека во время эксплуатации им электробытовой техники в условиях повышенной влажности и оказавшегося в зоне растекания тока.

Это может произойти при работе с такой бытовой техникой, как бойлеры, стиральные и посудомоечные машины, холодильники и прочее. Здесь и используются устройства, позволяющие обезопасить человека и его жилище от негативного влияния электрического тока.

Для контроля над токами утечки – а они, к сожалению, присутствуют в любых электросетях – предназначено устройство защитного отключения. Подключение УЗО возможно как в помещениях, обустроенных защитным заземлением, так и в не обустроенных.

Схема подключения УЗО в однофазной и трехфазной сети


УЗО — устройство защитного отключения или по-другому — устройство дифференциального тока (УДТ) обеспечивает защиту от воздействия электрического тока при прикосновении человека к частям электрооборудования, находящимся под рабочим напряжением, например, к оголенным проводам, а также к тем частям, которые оказались под напряжением вследствие нарушения изоляции (к примеру, корпус электроприбора). Принцип работы достаточно прост и заключается в отключении участка сети при возникновении дифференциальных токов утечки, что тем самым и обеспечивает защиту. Дифференциальный — значит, что аппаратом оценивается разность величин силы тока в фазном и нулевом проводах.


Как видно на рисунке, при простейшем рассмотрении схема УЗО электромеханического типа представляет собой первичные обмотки (фаза и ноль) I и II, вторичную обмотку III, возникновение тока в которой при небалансе первичных токов способствует срабатыванию контактной группы на отключение.

Для начала следует разобраться, какие параметры УДТ наиболее важны при выборе схемы его установки и какие существуют требования к самим схемам.

Безусловно, обратить внимание следует на номинальный ток In и номинальный дифференциальный ток (ток утечки) I∆n

Разрабатываемая при этом самостоятельно схема подключения УЗО обязательно должна учитывать следующие требования:

  • устройства, как правило, устанавливаются для защиты розеточных групповых линий, при этом ток срабатывания должен быть не более 30 мА,
  • при многоступенчатой установке УДТ, располагаемые ближе к вводу, выбираются с уставкой и временем срабатывания не менее чем в 3 раза больше, чем у УДТ ближе к нагрузке;
  • в зоне действия устройства ни в коем случае не должно быть соединений нулевого проводника с защитным проводником, с нулевыми проводниками других групповых УДТ;
  • выше для защиты УДТ обязательно должен быть установлен автомат с номинальным током не выше номинального тока УДТ, а лучше меньше на ступень;
  • для цепей, питающих помещения с повышенным риском поражения электрическим током, например, ванные комнаты, следует устанавливать отдельные устройства с током срабатывания не выше 30 мА, а для уменьшения времени срабатывания — 10 мА.


Ниже для наглядности приведены несколько готовых схемных решений однофазного и трехфазного подключения устройств с пояснениями.

Как подключить УЗО в однофазной сети

Образец простейшей и дешевой схемы, где УЗО защищает всех отходящие линии при небольшой протяженности проводов, к примеру, в небольшой квартире.

Для более разветвлённых и энерговооруженных сетей можно рассмотреть схему с групповыми и вводным УДТ.

При этом на вводе устанавливается УДТ с током срабатывания до 300 мА для обеспечения противопожарной защиты. Селективность обеспечивается за счет меньшего времени срабатывания у устройства с более низкой величиной тока срабатывания.

При объединении сети в группы следует помнить, что максимальный ток утечки сети в рабочем режиме по группе не должен превышать 1/3 величины тока срабатывания УДТ. Для этого нужно знать паспортные величины токов утечек в оборудовании и проводниках. При отсутствии информации принимаются по умолчанию – 0,4 мА на каждый 1 А тока нагрузки и 10 мкА на каждый метр длины фазного провода. Соответственно, если ток срабатывания 30 мА, то расчетная величина утечки в подключаемой сети — не более 10 мА.

Подключение УЗО в трехфазной сети

Это подключение принципиально ничем не отличается от подключения в сети с одной фазой.

Единственное, при этом применяются 4-х полюсные УДТ, используемые для противопожарной защиты на вводе, защиты от утечки в отдельных 3-х фазных групповых линиях или электроприемниках (котлы, плиты и т.д.).

Подключение УЗО в квартире

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

  • Помните, что:
  • Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
  • Потенциально опасные потребители должны быть защищены отдельными УЗО.
  • Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
  • Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

  1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
  2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
  3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

Выбор устройства защитного отключения

Вышеприведенные примеры схем подключения УЗО демонстрируют возможность применения различного количества устройств. Понятно, что установка отдельного устройства защиты на каждую группу приборов удобна, так как срабатывание одного из них не вызовет отключения других потребителей, и поиск неисправности упрощен.

Однако УЗО стоят денег, и схема защиты должна быть оптимальной. Возможно, для питания таких важных потребителей, как, например, котел отопления и/или холодильник, нужно предусмотреть отдельную защиту. Если же в помещении установлена пожарная или охранная сигнализация, ее вообще подключают до УЗО.

С другой стороны, водонагреватель имеет смысл включить через отдельное устройство защитного отключения, так как принцип работы этого агрегата предусматривает определенную вероятность появления тока утечки. Неправильно оставлять без электроэнергии весь дом, если вышел из строя ТЭН водонагревателя.

В классическом варианте после счетчика электроэнергии ставят устройство защиты с током отсечки 100 мА. При этом считается, что сопротивление изоляции проводки в доме или квартире не приведет к ложным отключениям, а возгорание электропроводки невозможно.

Для защиты людей применяют УЗО с допустимым током утечки 30 мА. Как мы видели выше, при незначительной суммарной длине кабеля в жилище устройство с таким номиналом защиты может быть единственным.
Потребители энергии в ванной комнате подключают через УЗО с характеристикой 10 мА, так как в помещении с высокой влажностью увеличивается вероятность удара человека электричеством.

Рабочий ток устройства защитного отключения измеряется в амперах и отражает допустимую нагрузку его контактов. Для защиты УЗО от перегрузки при срабатывании автомата его номинальную нагрузку выбирают несколько выше, чем у работающего с ним автоматического выключателя. Так, если автомат на входе, имеет параметр 40А, УЗО оптимально выбрать с параметром 50 А.

Подводя итоги, можно заключить, что подключение УЗО без заземления вполне возможно своими руками. Для этого следует внимательно изучить вышеизложенные рекомендации и не допускать ошибок.

Как избежать 3 ошибок при подключении УЗО

Есть ошибки, которые совершают неопытные электромонтёры при выборе и монтаже УЗО:

  1. Недостаточный номинальный ток аппарата. Он выбирается не меньше, чем у вводного автомата или подключённого оборудования.
  2. К одной клемме подключаются одножильные провода разного сечения. Это приведёт к плохому контакту и выходу прибора из строя.
  3. Перед подключением одножильные провода перед подключением необходимо выгнуть так, чтобы они вставлялись без усилия. Если это не сделать, то они не обеспечат надёжного контакта или выломают клемму.
