Изготовление короба из гипсокартона для труб на примере ванной

Фальш-стена

Это самый простой вариант: за унитазом располагается отсек, где и проходят инженерные сети. Этот отсек и надо скрыть от глаз. Что делаем?

• Во-первых, устанавливаем глубину нового отсека и делаем по этому показателю контур: потолок, стены и пол.
• Во-вторых, по контуру устанавливаются и крепятся дюбелями направляющие профили.
• В-третьих, устанавливаются горизонтальные поперечины из потолочного или стоечного профиля. Обязательно оставляется место для смотрового люка, через который будет проводиться обслуживания инженерных систем. Расстояние между поперечинами 40-50 см.
• В-четвертых, проводится обшивка фальш-стены гипсокартоном.
• В-пятых, обрабатываются стыки шпаклевкой с использованием специальной ленты для швов. После чего производится полная отделка шпаклевочным раствором с дальнейшим шлифованием и покраской, оклейкой обоями или облицовкой керамической плиткой.

Конечно, фальш-стена – это не короб для труб из гипсокартона. Это более простая конструкция, но и с ее помощью можно скрыть инженерные коммуникации.

Материалы и инструменты

Для создания из ГКЛ перегородок в ванных комнатах потребуются сами листы гипсокартона, направляющие и стоечные профили для металлокаркаса, крепежные стройматериалы – уголки, саморезы, а также демпферная и армирующая ленты, шпаклевочная смесь и антисептическая грунтовка.

Также понадобится собрать комплект инструментов. В него входят:

• электродрель и электрошуруповерт;
• пузырьковый уровень и отвес;
• ножницы для резки металла либо отрезная машинка;
• молоток для вбивания дюбель-гвоздей;
• резак по гипсокартону;
• рулетка.

Если планируется монтаж переборки с дверью, потребуются брусья для усиления проема. Но можно усилить его, сдвоив профили в форме своеобразной «коробки».

Правильно подобранные крепежные элементы оказывают непосредственное влияние на прочность перегородки. Фиксируют направляющие к стенам и потолку шурупами с дюбелями. Скрепление каркасных деталей ведется саморезами по металлу с пресс-шайбой. Облицовка основы гипсокартоном выполняется шурупами с потайной головкой, утапливаемой и не выступающей на плоскости листа.

Требования к коробу для труб в ванной

Такая постройка должна быть не только эстетичной и удобной, но и отвечать определённым требованиям:

Необходимо, чтобы сооружение соответствовало габаритам маленькой комнаты. Не нужно строить слишком большой короб, отнимая лишнее пространство ванной

Обратите внимание, стенки каркаса должны отступать от труб на 3 см, не менее;
Должен быть свободный доступ к счётчикам и кранам. Хороший вариант — конструкция съёмного короба для труб в ванной из гипсокартона или же наличие дверок;
Желательно чтоб конструкция гармонировала с декором ванной;
Необходимо использовать влагостойкий материал отделки.

Это основные требования к тому, как делать короб из гипсокартона в ванной.

Монтаж каркаса

На первичном этапе изготовления каркаса просчитываются все параметры. В соответствии с ними наносится разметка. Делают это с помощью линий (при нанесении разметки обязательно учитывают толщину будущего короба). Они наносятся на плоскость стен и пола. При этом учитывайте, что конструкция должна быть немного утоплена под ванну. Достаточно 0,3-0,5 мм.

Для изготовления каркаса применяют профили:

• 3х3;
• 2,5х2,5;
• 4х4 см.

Укрепляют каркас с помощью профильных элементов, устанавливаемых поперек. Его можно прикрепить и к поверхности пола, в результате чего усиливается жесткость изделия.

На чугунную ванну фиксируется профиль. Для этих целей можно использовать сверло.

Если у вас установлена ванна из акрила или стали, детали каркаса крепят с использованием жидких гвоздей. Перед окончательным закреплением каркаса выполните предварительную сборку. Таким образом вы сможете проверить, насколько правильно стыкуются компоненты каркаса. Если неточности в ходе такой проверки не были выявлены, можно приступать к закреплению каркасного основания.

Каркас (вид сверху)

Отделка короба

Последний этап — финишная отделка короба из гипсокартона. Перед применением облицовочного материала нужно заделать все швы на ГКЛ. Для этого применяют штукатурку и серпянку.

Швы нужно расшить под углом 45 градусов монтажным ножом. Затем наносится небольшой слой гипсовой смеси, хорошо утрамбовывая в швы.

Расшивка швов монтажным ножом

На сырой раствор приклеивается серпянка и накладывается второй слой штукатурки. Оставляется для просыхания.

Наложение слоя штукатурки

Если предполагается отделать короб плиткой, то останется просто загрунтовать конструкцию два раза и приступать к облицовке.

Решили покрасить, приготовьтесь произвести работу по шпаклевке короба в два слоя, при этом стоит установить перфорированный уголок.

Монтаж перемычек

Перемычки изготавливают по размеру из CD-профиля. Они вставляются в направляющие с частотой около 400 миллиметров. Если это потолочный короб

, то сразу нужно отметить их нахождение для того, чтобы не возникло проблем с вырезанием проемов для системы освещения или вентиляции.

Перемычки закрепляются к направляющим с помощью “блошек” и шуруповерта.

После сборки всего каркаса нужно проверить его геометрическую точность, чтобы короб не испортил неровными ребрами смонтированный на него гипсокартон. Для этого к направляющим прикладывается уровень, если есть неровности, то стойка оттягивается и крепится саморезом к поверхности.

Жесткость и прочность всей конструкции будет зависеть от количества точек крепления, но не нужно излишне усердствовать, шага в 300 – 400 миллиметров будет вполне достаточно.

Монтаж каркаса

Короб для ванной из гипсокартона предполагает наличие каркаса, который изготавливается из металлических профилей. Если коробом решено закрыть вертикально стоящие трубы, обычно расположенные в углу помещения, то каркасная конструкция будет представлять собой три профиля, формирующие в сечении равнобедренный треугольник.

Два из них будут крепиться к смежным стенам.

Разметка и монтаж

Очень важная составляющая в устройстве каркаса под гипсокартон – это проведение точных замеров. Для этого необходимо измерить расстояние от стены до внешнего края трубы. Именно по этому размеру будут выставлять элементы каркаса. Не забудьте измерить и длину самих труб для точной подрезки профилей.

В первую очередь устанавливаются профили, которые крепятся к стенам саморезами. Для этого вам потребуется перфоратор и шуруповерт. А вот третью стойку придется крепить кусками профиля к двум первым стойкам. Конструкция в таком случае получается прочной и жесткой.

Статья по теме: Как клеить тяжелые виниловые обои: требования к клею, рекомендации (фото и видео)

Как определить месторасположение промежуточной стойки? Для этого от места установки двух пристенных профилей проводятся перпендикуляры. Их пересечение и есть необходимое для вас место.

Кстати, крепить эту стойку можно:

• к самим стенам с помощью специально изготовленных уголков;
• к пристенным стойкам с помощью нарезанных под определенный размер профилей.

В принципе, оба способа являются хорошим решением. Но чаще всего все-таки мастера используют последний (фото снизу). Он проще.

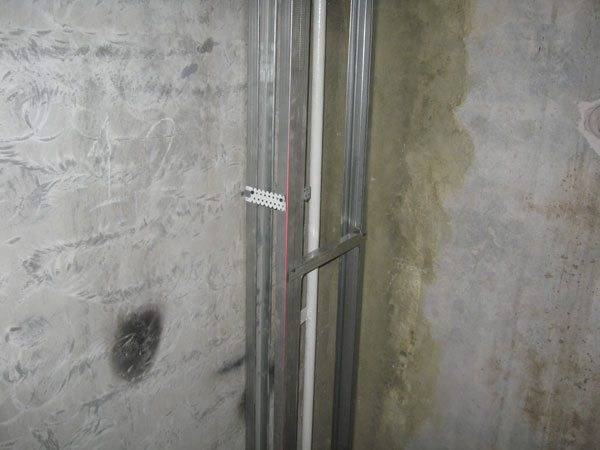

Каркас короба

Короб из гипсокартона для труб

Изготовление каркаса для сантехнического шкафа

Каркас сантехнического шкафа делается по чертежу.

• Сначала монтируются направляющие профили (ПН 27×27) по полу и потолку;
• Затем устанавливаются четыре (для углового шкафа) или шесть вертикальных стоек (ПС) по углам каркаса. По два стыкующихся профиля ставятся во внешних углах шкафа;
• Две стойки ставятся по месту установки дверок шкафа. В эти стойки вставляются деревянные бруски для установки дверок;
• По размеру дверок (люка) ставятся поперечины из профиля ПС. Получается рамка для дверок;
• Для усиления конструкции и поперечного крепления листов гипсокартона делаются поперечины в конструкции каркаса из профиля ПС.

Как соединять профили читаем: Как соединять профили для гипсокартона. Как монтировать углы в констукциях их гиспокартона читаем Углы в конструкции из гипсокартона.

Важно заметить! Так как размеры сантехнических шкафов обычно небольшие, многие мастера меняют технологию и заменяют стоечные профили (ПС 50×50) на потолочные профили (ПП 60×27) и вместо стоек используют направляющие потолочные профили ПНП (27×28), а поперечины делают из потолочного профиля ПП (60×27). Пример на фото

Особой экономии это не дает, а в домашнем строительстве важно получить прочную конструкцию. Объяснить это легко

Ремонт ванной делается в последнюю очередь и для сантехнического шкафа используют остатки материалов, оставшиеся от ремонта и поэтому можно встретить самые замысловатые конструкции сантехнических шкафов.

Предварительная разметка

Этапы разметки:

• Как только выполнен чертеж, его нужно перенести на пространство вокруг коммуникаций;
• Карандашом нужно сделать отметку на стене в том месте, где трубы выпирают из угла дальше всего, при этом отступив 5 см;

• Как только отметки сделаны с обеих сторон, нужно начертить на стене ровную перпендикулярную линию, проходящую точно по этой отметке;
• Чтобы линия была ровная можно воспользоваться отвесом или лазерным уровнем;

Далее, нужно отметить на полу и потолке, место нахождения направляющего профиля, для этого нужен строительный уголок. Подставить уголок коротким краем к углу на пересечении пола и стены, и провести прямую на полу. Угол между полосой на стене и полосой на полу должен быть 90 градусов;

Так же стоит поступить на потолке.

Разметка готова, можно приступать к следующему этапу.

Обшивка короба гипсокартоном

Во-первых, подготавливаются гипсокартонные панели, которые раскраиваются точно по размерам прямоугольных граней короба

Обратите внимание, что для ванных комнат необходимо использовать влагостойкий гипсокартон.
Во-вторых, нарезанный на куски материал крепят по месту назначения саморезами.
После всего этого производится отделка.. Как видите, ничего сложно в данном процессе нет

Но это была технология монтажа неразборного короба для ванной комнаты. Как было сказано выше, необходимо предусмотреть в конструкции из профиля для гипсокартона данного приспособления небольшое смотровое отверстие, с помощью которого можно было бы легко проводить осмотр и профилактические работы

Как видите, ничего сложно в данном процессе нет. Но это была технология монтажа неразборного короба для ванной комнаты. Как было сказано выше, необходимо предусмотреть в конструкции из профиля для гипсокартона данного приспособления небольшое смотровое отверстие, с помощью которого можно было бы легко проводить осмотр и профилактические работы.

Как это можно сделать, чтобы не разбирать всю конструкцию при аварийных ситуациях? Конечно, можно установить на одну из стоек петли, на которые навешивается небольшая дверца.

Для того чтобы ее изготовить, потребуется прямоугольный металлический каркас из профилей для гипсокартона, обшитый куском гипсокартона. То есть, должна получиться полноценная дверца. Но сделать всё это – достаточно сложно.

Есть способ проще. На неразборный каркас прикрепляется кусок листа гипсокартона, вырезанного точно по размеру. Впоследствии сам короб будет облицован керамической плиткой. Но плитку на лицевую часть короба необходимо положить таким образом, чтобы она не перекрывала места крепления к профилям, то есть саморезы.

Схема установки каркаса

Для чего это необходимо? В случае внештатной ситуации саморезы можно открутить и снять лицевую панель. Но такой вариант не очень красиво смотрится, поскольку видны шляпки крепежа.

Поэтому для декорирования и для предания презентабельного внешнего вида, промежутки, оставленные под крепеж, декорируются специальными планками (и становятся незаметными).

Обшивка горизонтального короба

В принципе, данная конструкция мало чем отличается от вертикальной по сложности и по производству

Единственное, на что обращают внимание специалисты, это некоторые дополнения

К примеру,

• Пол в коробе должен быть чуть выше поверхности основания пола самого помещения.
• В коробе необходимо в нижней части оставить небольшое отверстие (лучше даже не одно). Если появится в трубопроводах течь, то вода в первую очередь начнет просачиваться через данные отверстия. Это поможет предотвратить неприятности, связанные с затоплением соседей нижнего этажа.

Полноценный короб

Достоинства и недостатки защитного короба

Наличие короба, закрывающего трубопроводы, имеет свои плюсы и минусы. К достоинствам следует отнести:

• Возможность скрыть непривлекательные трубопроводы из вида.
• Отделка помещения выполняется в едином стиле, никаких лишних элементов на виду нет.
• Коммуникации защищены от случайного повреждения, механического воздействия и прочих нежелательных контактов.
• Герметичность короба позволяет защитить помещение от попадания канализационных газов.
• Поверхность стен и короба легко и качественно очищается от загрязнений, обрабатывается моющими и дезинфицирующими средствами.

К недостаткам следует отнести:

• Доступ к трубопроводам затрудняется.
• Ремонтные работы становятся невозможными без демонтажа короба.
• Возникновение протечек, трещин, иных недостатков водопровода или канализации становятся видны только на поздней стадии, когда помещению или соседям снизу нанесен немалый ущерб.

Ревизионный люк в коробе

Требования к материалам

В ванных и душевых применяют листовой гипсокартон зеленого цвета для проведения работ в местах с высоким процентом влажности (ГКЛВ, ГКЛВО). «О» в аббревиатуре обозначает огнеупорность стройматериала и свидетельствует о пожаробезопасности. Подобные листы нужно применять при необходимости встраивания в переборку электрического оборудования.

Каркасную основу под обшивку монтируют из профилей, для производства которых используется оцинкованная сталь. Бруски из дерева, даже покрытые специальными составами, не подходят из-за их возможной деформации под воздействием влаги.

Если принято решение в качестве финишной отделки гипсокартона применить влагоустойчивые обои, пленку либо краску, потребуется обработать собранную конструкцию шпаклевкой. В ее составе обязательно должны быть добавки, обеспечивающие высокую схватываемость и повышение влагоудерживающих качеств (предел прочности на сжатие – 2 МПа, на излом – 1,5 МПа).

При монтаже перегородки из гипсокартона в ванной под плитку либо ПВХ-панели, шпатлевать стенку не понадобится, достаточно обработать антисептиком.

В ванной комнате требуется полноценная работа вентиляционной системы, чтобы эффективно удалять влагу, создавая в помещении благоприятный микроклимат. Если вентиляция не установлена или засорилась, это может привести к появлению плесени.

Почему строители не прячут трубы

Ванная комната богата на всевозможные коммуникации. На всеобщее обозрение здесь выставлены трубы канализации, горячего и холодного водоснабжения, а также дополнения в виде полотенцесушителя или отопительной системы.

Подобная «открытость» не случайна. Даже если помещение достаточно просторно, и планировка позволяет, строители оставляют большую часть труб на виду. Причина кроется в строительных нормах, которые напрямую запрещают скрытый монтаж труб, соединяемых некоторыми видами арматуры. Для таких устройств важен свободный доступ в случае появления проблем.

Другая причина открытого монтажа – образование конденсата на металлических трубах с холодной водой. Качественно удалить конденсат способен только постоянно циркулирующий вокруг трубы воздух.

Вот почему в ванной можно наблюдать трубы в любой точке стены, в углу или в нише. Они могут быть вертикальными или горизонтальными, проходить под потолком или у пола. Отдельный класс труб, которые необходимо скрыть, составляют изделия разного диаметра, отходящие от сантехнического оборудования, а также унитазы с инсталляцией.

Не каждую трубу нужно прятатьИсточник izhevsk.ru

Как сделать полки на стене из гипсокартона криволинейной конфигурации

Создание криволинейных систем хранения из гипсокартона является сложным и трудоемким процессом. Перед тем как сделать полку в ванную необычной конфигурации, предварительно следует подготовить шаблон из прочного материала. Для этого подойдет фанера, из которой вырезается криволинейная деталь. На нее будет впоследствии раскладываться гипсокартонный лист.

Для получения изогнутого элемента заготовка из гипсокартона обрабатывается игольчатым валиком, который проделывает в полости мелкие отверстия, и смачивается водой при помощи губки таким образом, чтобы жидкость вышла из каждого отверстия. Деталь должна пропитаться на протяжении 10 минут, однако гипсокартон не должен промокнуть полностью. Мокрый элемент накладывается на изогнутый шаблон и оставляется до высыхания.

Для создания каркаса используется специальный гибкий профиль. Обрешетка выполняется по принципу, изложенному выше. Однако вместо обычных профилей используются арочные элементы.

Изогнутые угловые полки в ванной комнате

Крепление криволинейной полки из гипсокартона в ванной своими руками происходит от самой высокой точки, постепенно двигаясь к краям. При этом саморезы должны располагаться с шагом не более 15 см.

Финишная отделка готовой конструкции происходит традиционным образом. Однако на внешние углы устанавливаются арочные уголки из пластика, которые поддаются деформации благодаря сечениям с одной стороны. Обычные перфорированные уголки для криволинейных конструкций не подойдут.

Способы монтажа

Гипсокартон в ванной можно смонтировать непосредственно на стены или закрепить его на несущий металлический каркас. Для облицовки стен нужно брать листы гипсокартона, имеющих толщину не менее 12 мм. Приобретая исходный материал, его необходимо покупать с небольшим запасом для случая, если необходимо будет заменить какой-либо испорченный элемент.

Установка гипсокартоновых листов без несущей обрешетки

Схема монтажа гипсокартона без металлического каркаса

Изначально перед облицовкой помещения нужно произвести зачистку и выравнивание стен. Если перепад неровностей на стенах составляет не более 5 мм, то можно гипсокартон для ванной комнаты устанавливать непосредственно на стены, придерживаясь следующей схемы последовательных работ.

1. Изначально необходимо подготовить стены. Провести цементирование выбоин и трещин. После для лучшей адгезии обработать стены дезинфицирующим составом и водонепроницаемой грунтовочной смесью глубокого проникновения.
2. Затем нужно нанести валиком клеящий состав на стены и непосредственно на периметр гипсокартонных листов.
3. До монтажа листы ГВЛВ обрабатываются предварительно водоотталкивающей грунтовкой.
4. Все швы и стыковочные соединения должны быть тщательно гидроизолированы.
5. После приклеивания листов гипсокартона, такие стены можно штукатурить финишной шпаклевкой с водоотталкивающим эффектом и окрасить.

Гипсокартон на клеевой основе стены является недолговечным материалом. На него нежелательно укладывать кафельную плитку, так как со временем, даже прошедшее обработку водоотталкивающей мастикой гипсокартонное основание, разрушается от конденсата.

Монтаж металлического каркаса

Схема правильного устройства металлического профиля, на который крепится гипсокартон

Металлическим каркасом в ванной комнате могут обустраиваться стены и в обязательном порядке потолок для качественной вентиляции пространства под отделкой. Для проведения данных работ нужно будет подготовить:

• Стоечный профиль размером 50х50;
• Направляющий профиль размером 50х40;
• Подвесы прямые;
• Перфоратор;
• Строительный уровень и отвес;
• Оцинкованные саморезы и дюбеля.

Основные работы установки каркаса проводятся таким образом.

1. Изначально при помощи уровня и отвеса определяют вертикаль.
2. Затем на полу и потолке укрепляют направляющие профиля.
3. Потом в них вставляют стоечные профили, которые закрепляют к стене прямыми подвесами.
4. Листы гипсокартона крепят вплотную друг к другу с помощью мелких саморезов шагом 10 см.

При этом нужно принять во внимание следующие советы

1. Проблемные места ванной комнаты необходимо усиливать, особенно, те места, которые подвергаются частым механическим нагрузкам. Это относится и к отделке стен плиткой из кафеля. Поэтому на стены в этих местах устанавливается усиленная конструкция с обшивкой из двух листов ГВЛВ. При этом второй лист устанавливается внахлест по отношению к первому.
2. Монтаж гипсокартонных листов в ванной комнате производится на каркас исключительно из алюминиевого профиля, а не деревянных конструкций. Ведь в процессе эксплуатации древесина очень подвержена действию влаги, в результате чего со временем она становится непригодной.
3. Шаг обрешетки для каркасной конструкции должен составлять 40 см.
4. Для крепежа нужно использовать только оцинкованные элементы, которые позволяют избежать проявления ржавчины.
5. При установке каркасов, элементы труб инженерных коммуникаций следует изолировать, а электрические провода прятать в мягкие пластиковые гофрированные шланги.
6. После полного монтажа гипсовых листов, все стыки и швы подвергаются тщательной герметизации специальной шпаклевкой.

Монтаж каркаса короба

Последовательность работ:

• С помощью рулетки и угольника на полу рисуется контур для установки направляющих.
• Чтобы перенести его на потолок, используют отвес.
• Соответствующие точки на полу и потолке соединяют, проводя линии на стенах. Для удобства можно натянуть между ними нитку.
• Направляющие профили крепятся посредством дюбель-гвоздей.
• Как делать угловую часть каркаса, образующую выступающее ребро? Есть два варианта. Можно собрать этот элемент из двух направляющих, расположив их под прямым углом. Второй вариант экономнее: вместо второго профиля используют элементы длиною 100–120 мм, прикручивающиеся к базовой поверхности в местах расположения горизонтальных перемычек.
• Перемычки необходимы для придания жесткости конструкции, на короб их потребуется не так уж и много: две-три на каждую сторону через каждые 120 см.
• Изготовленный таким образом угловой элемент вставляется в направляющие на полу и потолке и фиксируется «клопами».
• Теми же «клопами» крепятся горизонтальные перемычки из стоечного профиля. Правильность установки контролируется уровнем или отвесом.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Виброподвес для гипсокартона: как выбрать, сделать своими руками и монтировать

Особенности устройства короба в ванной

Сборка каркаса разборного короба осуществляется аналогично конструкции неразборного. В дальнейшем, разбирая короб, трогать каркас не потребуется. Посему следует сразу монтировать его таким образом, чтобы он не создавал помех при ремонте водопроводных труб.

Крепление гипсокартона в ванной комнате к каркасу выполняют саморезами вблизи края, и после этого укладывают кафель

Важно при этом не заклеить плиткой ввинченные саморезы и не замазать их. Стык края плитки и угла короба образует прогалину, которую необходимо закрыть плинтусом из пластика либо уголком подходящего размера

Крепление плинтуса (уголка) осуществляется посредством силиконового герметика или жидких гвоздей.

При необходимости разборки короба плинтус снимают, откручивают облицованную кафелем гипсокартонную панель, а после устранения поломки, конструкцию собирают в обратной последовательности, если надо, меняют плинтус (уголок).

В коробе уровень пола в ванной комнате следует сделать выше в сравнении с общим его уровнем в комнате. При этом в нижней части короба оставляют открытым небольшое отверстие, которое поможет своевременно заметить течь. Вода будет течь в это отверстие, что поможет вовремя принять меры по устранению поломки и оградить себя от целого ряда проблем.

Люки в коробе позволят выполнить ремонт трубопровода без демонтажа всей конструкции

Отделку гипсокартонного короба начинают с самой видимой стороны, а после переходят к последующим сторонам. Для прикрепления плитки к гипсокартону должен применяться специальный клей.

Заблаговременно нужно позаботиться о местах стыков гипсокартонных отрезков. Для обеспечения их качественной шпатлевки, на стыковочных ребрах снимают фаску небольшого размера.

Если короб монтируется на трубы отопления, то в нем должны быть предусмотрены специальные тепловые отверстия. Они могут быть просверлены в нужном количестве и нужных размеров, либо в короб могут быть вмонтированы специальные решетки.

Помимо коробов, также часто используют и другие гипсокартонные конструкции в ванной. Таковыми, к примеру, являются различные ниши, перегородки и т.д. Их сооружают по аналогичному коробу принципу. Однако не стоит увлекаться устройством подобных конструкций, поскольку они частично снижают как зрительное, так и реальное пространство в ванной комнате.

Как обшить полученный каркас пластиковыми панелями

Когда каркас для пластикового короба совершенно готов, его можно немедленно обшить пластиковыми панелями. Начинать это нужно с установки стартового профиля. Его закрепление происходит с помощью саморезов на одну из направляющих на стене. Крепить нужно только на одну направляющую. Если закрепить стартовый профиль на две направляющие на обеих стенах, то монтаж последней планки пластика станет настоящим испытанием. При закреплении потребуется большая аккуратность, поскольку стартовую полосу повреждать нельзя.

Затем отмеряется небольшая полоса пластика и отрезается от его листа. Не исключено, что полоса будет отмеряться по длине и по ширине. Для резки пластика лучше всего использовать обычный строительный нож, он прекрасно справляется с этой манипуляцией.

Пластиковая полоса одной стороной вставляется в стартовый профиль. На другую сторону нужно надеть угловой профиль из пластика и закрепить саморезами к каркасу. Другую сторону пластикового короба обшивают точно таким же образом за единственным исключением. Последнюю полосу пластика нужно установить с надетым стартовым профилем. Эту полосу лучше не закреплять саморезами. Намного удобнее поставить с помощью силикона. Она крепко будет держаться. При необходимости демонтажа силикон можно просто срезать ножом.

После установки пластика наступает очередь ревизионных отверстий. Их нужно вырезать в заранее определенных местах. В отверстия монтируются люки, обеспечивающие доступ к счетчикам и кранам. Ревизионные люки тоже не стоит привинчивать. Намного практичнее на пластиковый короб приклеить люки с помощью хорошего герметика. На этом работу можно считать законченной.

Особенности сборки короба из гипсокартона в ванной комнате

Как собрать короб из гипсокартона в ванной для сточных труб? Ванна влажное помещение, поэтому гипсокартон для монтажа короба нужно покупать влагостойкий (листы зеленого цвета).

В какой последовательность проводится монтаж короба для труб и самой ванной:

1. На стены наносится разметка по уровню.
2. Затем сооружается металлический каркас из профилей для короба из гипсокартона.
3. Прикручивается гипсокартон.
4. Монтируется люк.
5. Выполняется финишная отделка.

Смотрите в видео: гипсокартонный короб в ванной для скрытия труб.

Короб под ванну выполняется следующим образом:

• изготовить каркас из металлических профилей;
• установить гипсокартон с предусмотренным техническим люком;
• установить лючок.

Обратите внимание на видео: сборка гипсокартонного короба под ванной.

1. Просчитать размеры и нанести разметку, которая будет проходить на полу и стенах в ванной.
2. Сделать скелет из профилей. На стены и пол закрепляют направляющий профиль.
3. Установить перемычки из профиля 60х27. Перемычки вырезают по размеру, устанавливаются с шагом 40 см, для жесткости конструкции. Закрепить профиля сморезми «семечки», по 4 штуки на один элемент.

Как только каркас готов, можно приступать к закреплению гипсокартона и финишной отделке.

Комплектующие для гипсокартона

Гипсокартон не обладает высокой несущей способностью, являясь, по сути, облицовкой. Для него необходима опорная конструкция (для объемных фигур) или обрешетка (для плоскостей). Встречаются бескаркасные конструкции из ГКЛ, но они имеют только декоративное назначение и устанавливаются, как правило, в верхних ярусах помещений.

Каркас для гипсокартонного короба можно изготовить из деревянных брусков, или использовать штатные металлические направляющие. Существует три основных вида:

• Потолочный направляющий (основной) профиль (ПН, UD). Из него образуют основание или раму для стоек каркаса.
• Потолочный поперечный (ПП, CD). Служит для изготовления поперечин.
• Несущий профиль (ПН, UW). Другое его наименование — стоечный профиль. Служит основным опорным элементом каркаса, к которому крепятся панели из ГКЛ.
• Перегородочный стоечный (ПС, CW). Также используется для создания вертикальных опорных конструкций.
• Арочный профиль. Используется для создания криволинейных фигур. Имеет множественные надрезы, облегчающие изгиб в нужном направлении.

Виды и размеры профиля

Цены на профиль потолочный

Профиль потолочный

Названия металлических планок не говорят о том, что они могут быть использованы только по назначению. Все эти элементы являются своеобразным конструктором, позволяющим собирать каркасы так, как того требует ситуация.

Кроме этого, в продаже есть различные виды соединительных и крепежных элементов:

• Одноуровневые соединители типа «краб», обеспечивающие крестообразное соединение направляющих.
• Т-образные соединители для примыканий под прямым углом.
• Удлинители с вставным фиксирующим элементом.
• Двухуровневые соединители, обеспечивающие соединение крест-накрест одного направляющего профиля над другим.
• Прямые подвесы для крепления на потолке.
• Скользящие подвесы, способные перемещаться внутри направляющего профиля.

Подвесы и соединительные элементы

Для работы с металлическими направляющими необходимо иметь соответствующий инструмент:

• Ножницы по металлу.
• Ножовку по металлу.
• Электродрель или шуруповерт.
• Саморезы с наконечником под сверло.

Инструменты для монтажа гипсокартона

Цены на популярные модели перфораторов

Перфораторы

Если пользоваться этими инструментами сложно или их нет в наличии, каркас можно собрать из деревянных брусков, которые есть в продаже. Работа с деревом легче, но свойства древесины несколько хуже, чем у металлических деталей. Дерево гниет, коробится, способно впитывать влагу и менять линейные размеры. Короб, собранный на таком каркасе, способен разойтись по швам, финишная отделка может отслоиться или отскочить. Эти недостатки надо учитывать при выборе материала для каркаса короба.

В чем преимущества гипсокартонных конструкций?

Разновидности конструкций

Существует немало способов маскировки неприглядных коммуникаций. Изготовление короба, выполняющего одновременно защитную и декоративную функцию, является наиболее добротным решением. Задача реализуется по-разному; наиболее распространены следующие конфигурации:

• В виде шкафа. Ее выбирают, если необходимо спрятать стояк или другую вертикальную систему и оставить свободный доступ к коммуникациям. Рационально использовать внутреннее пространство помогают полочки.
• В виде перегородки. Удобный вариант для ванной большой площади, все коммуникации которой расположены у одной стены; подходит и для подвесного унитаза. Трубы отделяют перегородкой размером со стену; площадь помещения несколько сокращается. Ванная выглядит аккуратно, а за перегородкой остается достаточно места для организации хранения самых разных вещей.
• В виде компактной конструкции. Короб сооружается непосредственно вокруг труб. Вариант используется чаще остальных, так как не загромождает пространство, выглядит опрятно и быстро изготавливается. Подходит для всех типов систем, в том числе и для примыкающих к потолку (полу).

Угловая конструкция с ревизионным люкомИсточник cleanipedia.com

Создание каркаса

После нанесения разметок можно приступать к сбору каркаса. Ход работы:

1. При помощи ножниц по металлу нарезаются металлические профили нужного размера;
2. Сначала на пол и стены крепятся отрезки, при помощи их создаются опорные точки для каркаса;
3. Далее монтируются вертикальные стойки;
4. После крепится верхняя направляющая, объединяющая всю конструкцию в одно целое;
5. Промежуточные рёбра устанавливаются в строго горизонтальном положении, добавляя жёсткость конструкции;
6. В завершение монтируются вспомогательные направляющие для ревизионных люков.

Как сделать каркас из гипсокартона в ванной без перекосов? Нужно чтоб все крепления монтировались строго по разметке, во избежание проблем при монтаже профилей и гипсокартонных листов.

Обратите внимание: если длина профиля меньше требуемого размера, то можно собрать нужную деталь из двух частей, для этого они укладываются друг в друга и скрепляются
