Монтаж водонагревателей разных типов: крепление, подключение, схемы

Как «врезаться» в трубу холодного водоснабжения?

Одна из главных задач – врезать тройник в холодную трубу. Варианты решения этого вопроса различные – все зависит и от материала самой трубы, и от места ее расположения.

Металлическая труба

Самый трудоемкий, пожалуй, случай, который потребует специальных навыков и инструмента. Вопрос сварных работ рассматривать не будем – такой подход в условиях квартиры практически не применяется.

  • Вариант первый – когда есть возможность трубу обрезать и произвести нарезку на обоих концах нужной резьбы ½ дюйма. В этом случае можно будет установить тройник через обычный сантехнических сгон, либо запаковать с помощью специальных муфт с накидными гайками – «американками».
  • Второй вариант, когда расположение трубы исключает возможность применения инструмента для нарезки резьбы (плашки с держателем). В этом случае придется воспользоваться специальной ремонтно-монтажной обоймой с отводом, которую нередко в среде сантехников именуют «вампиром». Это чугунная или латунная разборная конструкция с резиновой прокладкой внутри и тройниковым перпендикулярным отводом и переходом на внутреннюю или внешнюю резьбу.

А это — схема ее установки

Труба тщательно зачищается от старой краски и ржавчины. Затем в нужном месте на трубе с заранее перекрытой водой высверливается радиальное отверстие с диаметром, соответствующим отверстию на муфте. Слишком большое отверстие негативно повлияет на прочностные характеристики трубы. Слишком малое – быстро зарастет грязью. Намечая центр отверстия, обязательно учитывают дальнейшее направление прокладки магистрали к бойлеру.

Муфта одевается через резиновую прокладку и крепко стягивается штатными болтами. Теперь от ее резьбовой части можно продолжать прокладку любого типа труб.

Металлопластиковая труба

Тройник для металлопласта

Самый простой, пожалуй, вариант, который потребует только гаечных ключей и резака. В нужном месте труба разрезается с учетом длины тройника. Затем устанавливается на компрессионные штатные фитинги сам тройник, с выходом на внешнюю или внутреннюю резьбу, либо с таким же фитинговым выходом, если планируется и дальше вести металлопласт.

Полипропиленовая труба

Здесь потребуется особый подход. Чтобы вварить тройник с помощью специального паяльника необходим определенный «разлет» участков трубы для одновременного соосного прогрева. Можно, конечно, пойти по пути установки «вампира», но рисковать все же не стоит. Лучше вырезать участок трубопровода, а затем спаять съемную конструкцию с тройником и переходами на муфты—«американки». Пусть это несколько дороже, зато надежность врезки будет гарантирована.

Аналогичным образом поступают и при врезке трубы с горячей водой, если планируется ее подключение к внутренней квартирной сети горячего водоснабжения.

Как подключить водонагреватель: подготовка

Свою работу стоит начать с подбора нужных инструментов и материалов. Их набор разнится в зависимости от используемых труб.

Обязательно перед началом работ обзаведитесь следующими инструментами:

  • трубы;
  • вентили, тройники, уголки;
  • шаровой кран;
  • набор ключей;
  • разводной или газовый ключ;
  • труборез или паяльная станция (в зависимости от используемого типа труб).

Проще всего работать с металлопластиковыми трубами, которые можно резать даже обычным ножом. Чтобы врезаться в такой трубопровод, достаточно отрезать кусок трубы и установить тройник. Никаких паяльников или специального оборудования не нужно. Наиболее сложный – металлический водопровод. Отрезать трубы из металла сложно, также понадобится хомут, чтобы сделать ответвление для бойлера.

Установка проточного нагревателя

Нагреватели воды проточного типа имеют одну характерную особенность, а именно — компактные размеры, что позволяет осуществлять их монтаж прямо под раковиной на кухне или ванной.

Нагрев жидкости в них происходит в специальной металлической колбе, в которую помещены достаточно мощные нагреватели.

Ввиду этого, при установке данного типа водяных нагревателей необходимо, чтобы проводка на даче или в квартире находилась в исправном состоянии и была способна выдерживать большие нагрузки.

Лучше всего для данного водонагревателя установить отдельный автомат, к которому провести провод с большим сечением.

Видео:

https://youtube.com/watch?v=geJtf9gCxoI

После того как будут решены проблемы с подводом электричества, можно переходить к установке самого прибора. Произвести его монтаж можно либо по временной схеме, либо по стационарной.

В первом случае необходимо в трубу с холодной водой врезать специальный тройник и через дополнительный вентиль соединить его с самим устройством.

После этого останется только подать на водонагреватель напряжение и открыть кран, предназначенный для горячей воды.

Между тем, стационарная установка подразумевает необходимую подачу и забор жидкости в трубах параллельно общей водопроводной системе.

Для того чтобы выполнить установку данным способом, необходимо будет врезать в трубы тройники, непосредственно под холодную и горячую воду. Далее герметично устанавливаются запорные краны.

Сделать это можно при помощи ленты фум или обыкновенной пакли. После этого необходимо выполнить соединение входного патрубка водонагревателя с трубой, которая отвечает за подачу холодной жидкости.

Далее необходимо подать воду в трубы и проверить герметичность всех соединений, включив воду на душ и кран одновременно.

Если все работает исправно, то на водонагреватель можно подать электричество, после чего из соответствующего крана должна пойти горячая вода.

Для повышения безопасности всей системы вместе с водонагревателем одновременно рекомендуется установить предохранительный клапан.

О том, как выполняется установка проточного водонагревателя, более подробно рассказано на видео выше.

Монтаж проточного бойлера

Особенностью конструкции данного типа считается их компактный внешний вид. Устройство можно установить под мойкой в ванной либо на кухне. Вода прогревается, находясь в металлической трубе, в ней располагаются детали для нагрева высокой мощности.

Если прибор устанавливают на постоянной основе, то работа устройства с подачей и забором воды происходит параллельно со всей водопроводной системой. Для этого устанавливают тройники для холодной т горячей воды. Далее монтируют два запорных крана, проводят их герметизацию паклей либо с помощью фум-ленты.

Дальнейшие шаги по установке:

1.соединяют входную трубу в водонагреватель с трубопрокатом, через который осуществляется подача холодной воды.

2.выходную трубу соединяют с краном для горячей воды.

3.проверяют проделанную работу: включают воду и смотрят, нет ли протечек.

4.если устройство работает исправно, можно подключать к электросети, таким образом, из крана должна появиться нагретая вода.

5.для безопасной работы системы, следует провести установку предохранительного клапана.

Установку проточного бойлера можно посмотреть на видео.

Установка

Потребуется:

  • Ударная дрель или перфоратор и набор буров 8-10 мм;
  • Набор креплений (саморезы с крючком, анкеры). Размер и тип креплений определяется в соответствии с требованием производителя колонки;
  • Пузырьковый или лазерный уровень.

Чтобы получить доступ к креплениям колонки, снимите лицевую панель. Согласно разметке креплений газовой колонки разметьте на стене места для установки крючков или анкеров. Обязательно выверяется позиция меток по уровню. С помощью дрели или перфоратора засверливаются два (четыре) отверстия, в которые вставляются дюбеля или анкеры.

У большинства современных газовых проточных водонагревателей имеется крепежная пластина. Именно она крепится на стену, а после уже колонка с помощью защелок крепится на ней. Задача в этом случае упрощается, достаточно приложить пластину к стене, выровнять по уровню и наметить места креплений по ней.

Засверлите на нужной высоте одно отверстие и закрепите пластину, далее, выставив ее по уровню, прямо через отверстия для остального крепежа засверлите оставшиеся отверстия и завершите монтаж.

Остается закрепить колонку на своем месте. Лицевую панель пока рано крепить обратно, так что ее аккуратно отставьте в сторону так, чтобы не поцарапать и не повредить.

Дымоходом для колонки с атмосферной горелкой может послужить гофрированная стальная труба 110-120 мм, уложенная от вывода колонки к входу общего дымохода. Труба должна плотно прилегать к раструбам, если это не так, то дополнительно обожмите ее металлическим хомутом.

Для колонок с закрытой камерой сгорания сориентируйте в нужную сторону вывод внутри колонки и проложите коаксиальный дымоход к ближайшей стене, контактирующей с улицей. Максимальная допустимая длина указывается в инструкции.

Стена проходится перфоратором, после чего вставляют дымоход. Зазор между трубой и стеной запенивается или закладывается негорючим утеплителем, например базальтовой ватой.

Принцип действия водонагревательных приборов различного типа

Накопительный

Нагрев воды в случае накопительного принципа работы осуществляется в резервуаре с водой. Этот вид приборов для обеспечения горячей водой является наиболее распространенным. Их популярность объясняется привлекательностью цены и отсутствием специфических требований к электропроводке.

//www.youtube.com/embed/riDnpWhuKD8

Проточный

В проточном нагревателе вода прогревается, когда она подается через особую колбу, оснащенную электрическим нагревательным элементом. Такой прибор размещается непосредственно на кран с водой, которая поступает из водопровода. При таком принципе действия вода нагревается приблизительно до 30⁰С. К недостаткам относится то, что проточный нагреватель требует большое количество энергии, что не всегда под силу старым постройкам. По мощности потребляемой энергии устройства подразделяются на однофазные и трехфазные. Кроме того, одним из определяющих факторов является нагревательный элемент: спираль или ТЭН. Если вода в доме или на даче жесткая, то предпочтительней спиральный элемент нагревания. Стоит отметить, что ТЭН потребляет на 10 – 20% электроэнергии меньше, чем устройство со спиралью.

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

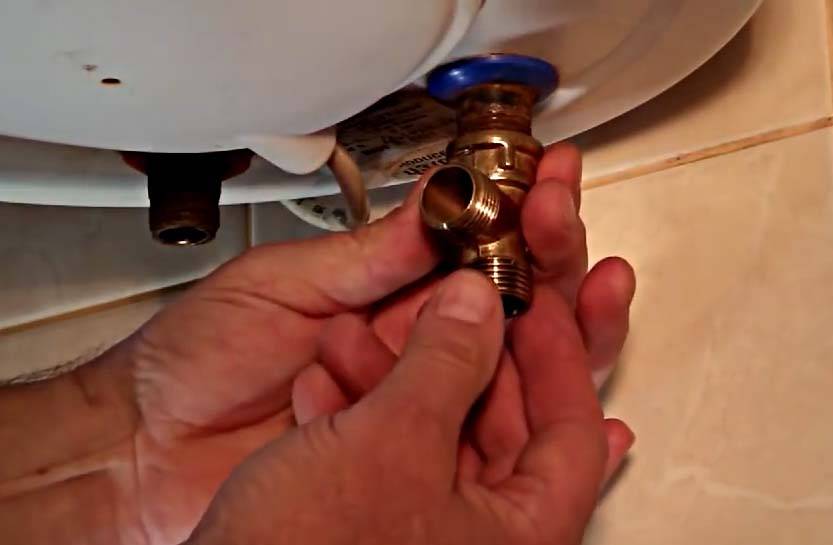

Установите латунный тройник.

На боковую резьбу тройника установите шаровой краник.

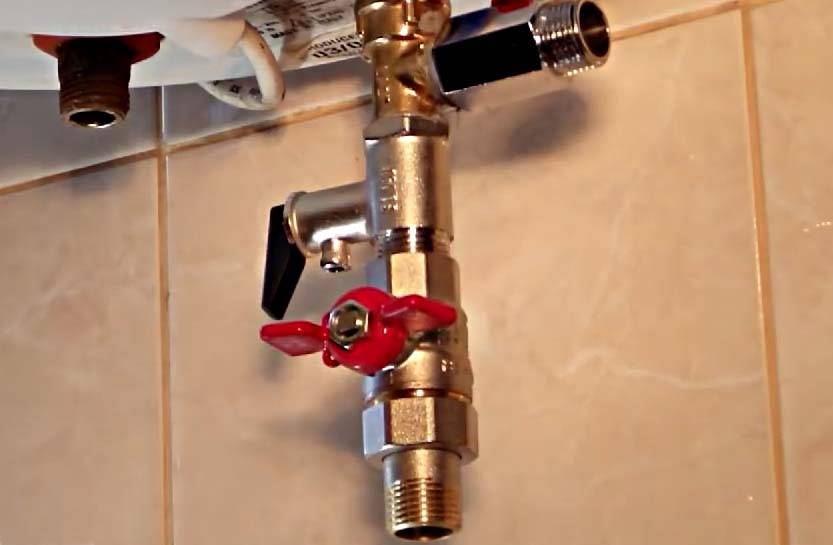

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

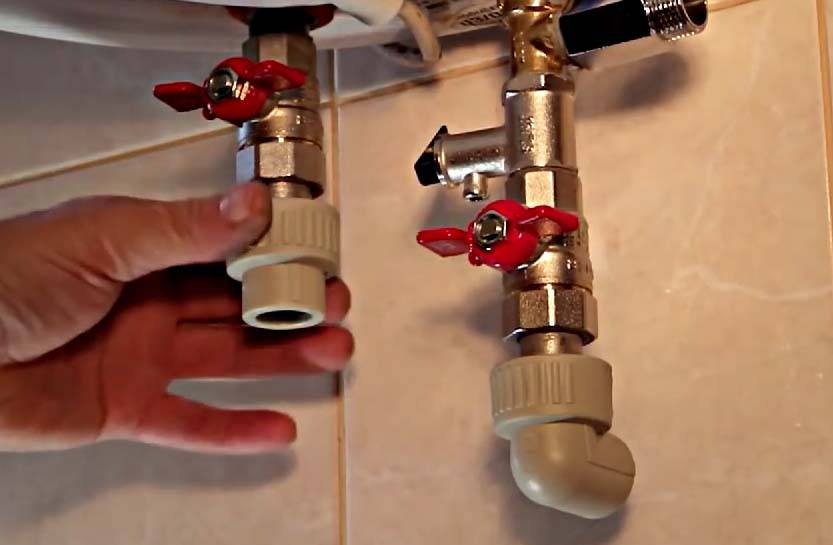

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Как установить бойлер – советы и видео инструкция

Установка водонагревателя своими руками достаточно проста. Но этот процесс имеет несколько нюансов, которые необходимо соблюдать.

Подготовительные работы

После выбора и приобретения бойлера необходимо подготовить место его установки и выполнить условия, которые нужны для безопасной и правильной работы водонагревателя.

  • Установка прибора должна осуществляться только на несущую стену, которая способна выдержать по весу двойную нагрузку.
  • Обязательно надо проверить водопроводные трубы и убедиться, что они находятся в хорошем состоянии. В противном случае их лучше поменять на пластиковый трубопровод.
  • Электропроводка квартиры должна выдерживать полную нагрузку. Для накопительного бойлера, имеющего мощность 2000 Вт, нужен медный провод с сечением 2,5 мм2.
  • К прибору и узлам управления доступ должен быть свободным. Необходимо это для того, чтобы в любой момент можно было сделать профилактику узлов или отремонтировать их.

После того как все проверено и подготовлено, необходимо запастись необходимыми материалами и инструментами для установки бойлера своими руками:

  • перфоратором;
  • болгаркой или ножницами для обрезания труб;
  • рулеткой;
  • кусачками и плоскогубцами;
  • разводными, газовыми и гаечными ключами;
  • запорными вентилями (два для проточного водонагревателя и один для накопительного);
  • отвертками;
  • монтажной пастой, промасленной паклей и FUM лентой;
  • тройниками диаметром в ½ дюйма;
  • металлопластиковыми трубами;
  • гибкими армированными шлангами.

Теперь все подготовлено – можно приступать к установке бойлера.

Подключаем холодную воду и выводим горячую

Схема подключения прибора к водопроводу довольна проста.

  • Подключаться бойлер должен после водомера. Например, на вентиль на сливном бачке унитаза.
  • Тройник врезается только после перекрытия холодной воды на все помещение.
  • После вентиля устанавливается стандартный фитинг, диаметр которого ½ дюйма.
  • Все резьбовые соединения пакуются FUM лентой или льняной паклей с монтажной пастой. Наматываются они строго по часовой стрелке.
  • В комплекте с водонагревателем должен быть обратный клапан, который, накручиваясь на муфту, устанавливается на входном штуцере.
  • Фитинг, который переходит на входной трубопровод, накручивается на выходной штуцер.
  • Ставится переходник на выход с горячей водой.
  • После того как все фитинги будут установлены своими руками, можно производить установку водонагревателя на стену и подключать к нему трубы для горячей и холодной воды.
  • Трубы в фитинги вставлять следует до конца, не прикладывая слишком больших усилий при затягивании гаек. Их можно будет поджать при обнаружении подкапывания во время проверки водопровода под давлением.
  • На входе и выходе резервуара использовать лучше всего надежные шаровые краны.

Подключаем водонагреватель к электросети своими руками

  • В большинстве случаев в комплект с бойлером входит реле и шнур с вилкой. Недалеко от резервуара оборудуется заземленная розетка, куда и будет подключаться водонагреватель.
  • Можно установить автоматический выключатель. Клеммы боулера различаются по цвету: для нуля – голубой, для фазы – коричневый, а для заземления предназначен провод желтого цвета.
  • Все контакты соединяются и подается напряжение. При правильном подключении на приборе загорится индикатор.

Теперь необходимо заполнить водонагреватель и открыть кран с горячей водой, чтобы из системы выпустить воздух. После этого бойлер подключается к электричеству, и примерно через полтора часа можно будет пользоваться горячей водой.

Установка проточного водонагревателя своими руками

Монтаж начинается с определения места. Берем уровень, карандаш и отмечаем место будущей установки.
Снимаем верхнюю крышку с водонагревателя и прикладываем к стене, уровнем
выводим горизонталь и отмечаем будущие отверстия. Используя дрель, сверлим
отверстия под дюбеля (или пробки – кому как нравится). Устанавливаем дюбеля и
шурупами крепим прибор к стене.

Обычно, в комплекте имеется необходимый крепеж, но часто
бывает, так, что сами дюбеля короткие (например, на стене толстый слой
штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести
заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Установка и подключение проточного водонагревателя к водопроводу и электросети

Подключение проточного водонагревателя к водопроводу

Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Способ первый — простой

Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.

Способ второй — более сложный, но более правильный

Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.

При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

Установка и подключение проточного водонагревателя к водопроводу и электросети

>Как установить водонагреватель проточный электрический — видео

Как пользоваться проточным нагревателем?

Важно разбираться не только в порядке подключения проточного водонагревателя, но и в особенностях его использования. Главное правило: проточный нагреватель воды можно включать исключительно после полного заполнения спирали нагревателя водой

Главное правило: проточный нагреватель воды можно включать исключительно после полного заполнения спирали нагревателя водой.

В случае если спираль нагревателя будет покрыта жидкостью в недостаточном объеме, она сломается и пользоваться прибором станет невозможно.

Как пользоваться проточным нагревателем

Схема подключения водонагревателя в квартире

Вне зависимости от выбранного вами варианта подсоединения проточного нагревателя использование такого устройства выполняется в следующем порядке:

  • открывается вентиль;
  • холодная вода переводится на нагреватель;
  • через некоторое время из лейки нагревателя начинает выходить холодная жидкость;
  • вы включаете водонагреватель;
  • спустя 30-60 секунд из лейки идет уже нагретая вода.

    Как пользоваться проточным нагревателем

Выключение прибора выполняется в аналогичном порядке – вы отключаете нагреватель, ждете, пока из душевой лейки начинает идти холодная жидкость, и лишь после этого выключаете подачу воды.

Нюансы подключения проточного водонагревателя

Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.

Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.

Специалисты рекомендуют:

  • монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
  • если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
  • поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
  • перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.

Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!

Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».

Общие рекомендации

Достоинства установки водогрейного устройства своими руками вполне ощутимы. Такой способ монтажа позволяет значительно сэкономить средства и время на привлечении специалистов, помогает приобрести опыт и навыки, которые незаменимы для самостоятельного обслуживания или ремонта оборудования.

Кроме осознанного, грамотного выбора модели и разновидности водогрейного прибора, нужно предварительно решить ряд немаловажных вопросов:

  • обеспечение беспрепятственного доступа к водонагревателю в течение всего эксплуатационного периода;
  • стена, выделенная под установку водонагревателя, должна быть способна выдерживать двойной вес монтируемого прибора;
  • электрическая проводка подвергается диагностике, после чего рассчитывается её способность выдерживать нагрузку устанавливаемого прибора;
  • оценивается состояние трубопровода и, при необходимости, осуществляется замена элементов и выведение «точек» для подключения водогрейного устройства.

Именно простотой конструкции обеспечивается исключительная надежность и удобство эксплуатации современного электрического водогрейного оборудования любого типа. Однако чтобы электрическая проводка выдерживала создаваемую водогреем нагрузку в стандартные 2,0 кВт, потребуется использовать кабель с сечением 2,5 мм или более.

Самостоятельная установка водонагревательного прибора не слишком сложна, но необходимо учитывать целый ряд основных нюансов и требований, предъявляемых к монтажу оборудования такого типа.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

  • Первым делом необходимо установить стояки холодной и горячей воды.
  • Подвести трубопроводы к уже установленному смесителю.
  • Установить электрический водонагреватель.
  • Подвести к нему трубы холодной и горячей воды.
  • Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
  • На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
  • На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
  • На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Подключение водонагревателя к электросети

Так как для работы водонагревателя требуется подключение к
сети в 220В и обязательное заземление, то наилучшим вариантом будет подключение
к имеющейся розетке для стиральной машины – через вилку (конечно, при условии,
что эта розетка проведена по отдельной линии с соблюдение правил).

Если в квартире отсутствует такая розетка, то лучше всего
будет обратиться к электрикам за квалифицированной помощью в прокладке электропроводки.
Причин тому несколько.

Первое, работа с электропроводкой требует определенных
навыков и знаний и в случае несоблюдения определенных моментов при монтаже,
грозит поражением током или выходом из строя электроприборов.

Второе, вам будет с кого спросить за некачественную работу.
Конечно, если вы заключили договор с подрядной организацией.

Ну и наконец, не будет проблем с тем, какой провод выбрать,
какие автоматы поставить.

Возможно, это подтолкнет вас на проведение ревизии
электропроводки во всей квартире.

Ну и в заключении, хотел бы пожелать приятных водных процедур.

Что не рекомендуется делать

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

  • включать установленный агрегат, не наполненный водой;
  • подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
  • снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
  • заниматься установкой, если вы не знаете, как установить бойлер своими руками;
  • применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
  • устанавливая агрегат, игнорировать монтаж предохранительного клапана;
  • не соблюдать правила установки и безопасности.

Чтобы выбрать бойлер для дома, следует руководствоваться вашими потребностями, а также учитывать его размеры и соответствие интерьеру. Установку можно доверить специалисту или сделать самостоятельно, тем более, что это не такая уж сложная задача, если все делать правильно, следуя вышеописанным рекомендациям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
