Монтаж электрических теплых полов: кабельных и пленочных инфракрасных

Как подобрать электрокабель

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля — это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.

Как правильно рассчитать пол

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

• лоджия и балкон — 200 Вт/м2;
• кухня, коридор и прихожая — 150 Вт/м2;
• спальня — 100 — 1500 Вт/м2;
• ванная комната и туалет — 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами — это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.

Видеоинструкция

Чтобы разобраться в теме еще лучше, следует посмотреть видео, на котором не только подробно объясняется процесс, но и наглядно показан каждый из этапов. Этот вариант позволяет разобраться во всех нюансах даже тем, у кого нет опыта в подобных работах.

Уложить теплый пол можно и своими руками, если разобраться в инструкции детально и выполнять ее по шагам, не упуская ни одного важного момента. Оптимальным решением на сегодня считаются водяные системы, а если использовать их нет возможности, стоит рассмотреть электрический или инфракрасный теплый пол

Способы устройства водяных полов

Укладка теплого пола может быть выполнена несколькими способами:

• Наибольшей популярностью пользуется бетонная стяжка. В отличие от электрических систем, трубы 16 мм нельзя спрятать в плиточный клей, поэтому толщина стяжки над трубами должна быть не ниже 3 см.
• Другой способ – монтаж труб теплого водяного пола в пазы, вырезанные в пенополистироле. Внутрь укладываются трубы, после чего заливается стяжка.
• Следующий вариант довольно трудозатратный, связанный с необходимостью уложить трубы в деревянные пазы. С этой целью на полу набивают доски, представляющие собой желоб с конфигурацией, необходимой для монтажа.

Нагревательные элементы водяного теплого пола и их расчет

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».

Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

• полипропиленовые трубы;
• медные трубы;
• гофрированные трубы из металла;
• металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

• зигзаг;
• спираль.

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.

№6. Крупные производители пленочного инфракрасного пола

Качество и соответствие реальных технических свойств указанным на упаковке зависит от имени производителя. Сегодня разных компаний, производящих теплые пленочные полы, становится все больше, но многие из них, к сожалению, предлагают не самые долговечные изделия

При покупке обращайте внимание на продукцию зарекомендовавших себя производителей:

• Caleo — крупнейшая компания отрасли, ей принадлежат многочисленные инновации и разработки. Производитель из Южной Кореи занимается выпуском теплых пленочных полов с 2006 года, и с тех пор стал настоящим лидером сферы.
  Именно этой компании принадлежит разработка полов с антиискровой сеткой. Сегодня ассортимент включает несколько модификаций теплых полов: от бюджетных до элитных вариантов. Качество в любом случае на высоте, гарантия от 7 до 15 лет, в продаже также есть терморегуляторы, кабельные теплые полы и системы обогрева кровли, труб и водостоков;
• Heat Plus — еще одна корейская компания, которая за несколько лет деятельности в России смогла сделать бренд узнаваемым, наладить продажи и сервисное обслуживание во многих крупных городах. Компания выпускает полосатую и сплошную инфракрасную пленку мощностью от 80 до 450 Вт;
• TEPLOTEX — корейская компания, выпускающая только полосатую пленку, минимальная толщина 0,37 мм.
  При условии правильного монтажа пленка может эксплуатироваться в течение 30 лет. Ширина рулонов от 50 до 100 см;
• Rexva — крупный корейский производитель, доля которого на родном рынке составляет около 60%. Отечественный покупатель не так давно познакомился с продукцией бренда, но уже успел оценить ее высочайшее качество. Компания также является одним из лидеров в плане инноваций. За счет двусторонней ламинации электротехническим полиэстером обеспечивается полная влагонепроницаемость. Кроме того, продукция выдерживает высокие температуры, трудно воспламеняется, не выделяет едкого дыма. Ширина пленки составляет 50, 80 и 100 см, толщина 0,338 мм;
• Eastec — компания все из той же Южной Кореи, где была изобретена технология инфракрасных теплых полов и где сегодня производится большая часть подобной продукции. Компания предлагает пленку шириной от 30 см и мощностью от 65 Вт, поэтому ее продукция будет интересной в тех случаях, когда предложения других производителей не устраивают;
• Monocrystal — украинская компания, которая позиционирует себя как единственного производителя пленочных инфракрасных полов на территории Европы и стран СНГ.
  В своей деятельности компания сочетает лучшие корейские разработки и достижения отечественных ученых. У производителя есть масса собственных решений, в числе которых пленка без серебряной пасты, но с увеличенным карбоновым слоем, что позволяет говорить о более стабильном электрическом контакте. Есть в ассортименте и специальная пленка под плитку, которая отличается наличием множества отверстий, что улучшает адгезию клея с черновым полом во время укладки плитки. Компания выпускает полосатое и сплошное покрытие 60 и 34 см мощностью 135-600 Вт. Есть пленка, где графитовое покрытие нанесено змейкой, а также изделия с шириной 24, 20 и даже 10 см, которые можно использовать на балконах, для монтажа на контур дверей, окон и т.д.

Какой пол выбрать и почему?

При выборе модели электрического тёплого пола учитывается специфика помещения, материал чернового покрытия, а также прочность перекрытий — если хотите производить монтаж конструкции в стяжку. Так же, важный момент — нужна вам система обогрева основная или дополнительная?

Кабельный пол подходит для монтажа в частных домах в качестве основного отопления. Но он более затратный, кроме того, по технологии монтажа требуется заливка стяжки, поэтому перекрытия должны быть прочными. Рекомендован для укладки в кухне или ванной — отлично контактирует с плиткой.

Плёночная система — это вариант дополнительного обогрева, он прост в укладке. Имеет малый вес и толщину, поэтому подходит для любых помещений, сочетается с любыми покрытиями.

Монтаж электрического тёплого пола своими руками под силу произвести каждому. Как сделать его правильно — главное строго следовать инструкции производителя и придерживаться технологии монтажа конкретного вида, тогда система обогрева оправдает ваши ожидания.

Какой электрический теплый пол лучше: пленочный, кабельный или стержневой?

Смотрите это видео на YouTube

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

Укладка лавсановой теплоотражающей подложки

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя. В целом же, такая система довольно надежна и отличается отменным качеством работы

В целом же, такая система довольно надежна и отличается отменным качеством работы.

Электрические теплые полы

Данные системы применяются владельцами квартир многоэтажных домов, где нет возможности подключить водяные полы. Простой и удобный монтаж сделал их широко популярными среди потребителей.

Среди преимуществ электрических полов можно отметить следующие:

• Используются как основной, так и дополнительный источник тепла.
• Обеспечивают равномерный нагрев всей площади помещения.
• Могут устанавливаться практически во всех доступных местах.
• В отличие от теплого водяного пола, применяются с различными типами напольных покрытий.
• Возможность регулировать температуру и задавать требуемый тепловой режим.
• Несложная технология установки. Какое-либо дополнительное оборудование не требуется. Вполне возможно выполнить монтаж электрического теплого пола своими руками.
• Не требуют много свободного пространства и не оказывают существенного влияния на высоту помещения.

Существенным недостатком считаются высокие затраты при эксплуатации системы. Электричество стоит дорого и об экономии можно только мечтать. Существуют и технические проблемы, требующие в отдельных случаях привлечения квалифицированных специалистов.

Теплый пол в бане своими руками

Теплый пол на деревянный пол своими руками

Электрические теплые полы своими руками

Кабельный теплый пол

Теплый пол на балконе

Теплый пол в ванной своими руками

План действий по этапам при укладке систем

Монтаж системы теплого пола своими руками начинается с подготовительного процесса. Он включает:

1. Определение места для расположения датчика пола и терморегулятора.

Важно выбрать место на стене, где будет устанавливаться регулятор. Он должен располагаться не ниже 30 см от линии пола

На стене отмечается расположение регулятора в самом удобном месте. Под него проделывается отверстие для монтажной коробки, а до пола опускается штроба, предназначенная для расположения в ней пластиковых труб или гофрированной трубы для проводов.

1. Начальную подготовку поверхности пола.

Перед стартом работ необходимо очистить пол от мусора и пыли, а также выровнять поверхность с помощью специальных строительных смесей. Для этого делается предварительная стяжка толщиной 3-7 мм, которую вполне можно сделать своими руками. Для того чтобы стяжка лучше контактировала с поверхностью пола, его можно обработать грунтовкой. После высыхания грунтовки, на ней отмечаются участки, где установка такого способа обогрева как теплый пол осуществляться не будет. Необходимо учитывать, что расстояние от стен до нагревательного кабеля должно превышать минимум в 5 см.

1. Укладку теплоизоляционного слоя.

Термоизоляция может располагаться вертикально и горизонтально:

Схема утепления пола плитами

• первый вариант охватывает весь периметр стен помещения. Для этого применяется демпферная лента или полистирольные листы сантиметровой толщины. Вертикальный монтаж термоизоляции помогает значительно снизить теплопотери;
• горизонтальный монтаж предполагает утепление бетонного пола с помощью теплоизоляционного материала. Его толщина должна быть не менее 2 см, а сам он обязан быть прочным и устойчивым к перепадам температур. Для утепления своими руками можно использовать следующие материалы: пенопропилен, пенополистирол или волокнисто-минеральные плиты.

Если пол укладывается в ванной, поверх теплоизоляционного слоя необходимо уложить гидроизоляционный. Монтаж теплоизоляционного слоя позволяет уменьшить потерю тепловой энергии до 30%.

Схема-пример укладки электрической системы в ванной

Если организовать стяжку не представляется возможным, то кабель можно крепить на металлическую сетку, расположенную сверху слоя термоизоляции. Установка пола в таком варианте предусматривает заливку финишной стяжки  вместе с кабелем за одну процедуру. Сетка выступает в качестве надежного каркаса, поэтому стяжка получается надежной.

После затвердения стяжки, ее укрывают теплоизоляционным слоем фольги. На стыках ее необходимо укладывать с некоторым запасом, а свободные края нужно склеить скотчем. Покрытие фольгой обеспечивает равномерное прогревание помещения.

Для фиксации нагревательного элемента кабельного пола используется монтажная лента, которую прокладывают через каждые полметра и крепят с помощью саморезов (гвоздей). На монтажной ленте предусмотрены специальные скобы, которые расположены с определенным шагом. Это позволяет равномерно располагать нагревательные элементы. Основной этап включает монтаж нагревательных элементов.

Схема устройства поверхности теплого пола

Для начала нужно размотать кабель и проверить его сопротивление. Уровень сопротивления должен соответствовать указанным цифрам на этикетке. Далее конец двужильного кабеля вставляется в гофру и укладывается в подготовленную штробу. Один край кабеля и муфта для соединения закрепляются на строительную ленту, после чего начинается укладка кабельного элемента. Соединительную муфту необходимо полностью залить стяжкой.

Этапы монтажа теплого пола под стяжку

Монтаж системы обогрева пола своими руками нужно проводить, соблюдая определенное расстояние и следить, чтобы кабели не соприкасались. Концевая муфта фиксируется на ленте для монтажа так, чтобы ее можно было полностью залить стяжкой. Если для установки кабельного пола используется одножильный кабель, нужно учесть, что к терморегулятору будут подключены оба конца провода.

Монтаж электрического теплого пола с инфракрасными элементами своими руками является наиболее простым вариантом. Полосы пленки необходимо расстелить по всему полу. Такие пластины не требуют учета расположения мебели, и сам монтаж не требует предварительной заливки стяжки. Такие пластины могут устанавливаться на любой тип поверхности.

Преимущества водяного тёплого пола

Тёплый пол большую часть энергии отдаёт путём инфракрасного излучения. Нагреваются стены помещения, предметы в комнате, тело человека. Радиаторы и особенно конвекторы значительную часть теплоотдачи осуществляют путём нагрева воздуха при его конвекции (движении). Благодаря большой тепловой излучательной способности пола прогревается вся обстановка комнаты, при этом температура воздуха не поднимается выше необходимой. Для организма человека тепло, получаемое от инфракрасного излучения, более благоприятно.

Привычные радиаторы нагреваются до высокой температуры (55 С и выше) и создают воздушный поток снизу вверх. Холодный воздух поднимается от пола, проходит через радиатор, нагреваясь. Остывает у потолка. Помещение прогрето неравномерно: слишком прохладно у пола и жарко наверху. Тёплый пол лишён этого недостатка. Обогревается вся площадь, движение воздуха незначительно. Градиент температур обратный: внизу температура выше. Соблюдается рекомендация генералиссимуса Суворова: держи ноги в тепле, а голову в холоде. Такое распределение температур наиболее благоприятно для здоровья и самочувствия человека. К тому же тёплый пол в целом обогревает комнату равномерней: нет холодных углов и жарких мест.

Радиатор в обычной системе может нагреваться довольно сильно, можно даже получить ожог. С воздушным потоком увлекаются частички пыли и подвергаются значительному нагреву. Происходит так называемая «возгонка» пыли: она приобретает либо усиливает свои канцерогенные свойства. Из-за значительной циркуляции воздуха вредные частицы разносятся по всему помещению. Водяной тёплый пол относится к низкотемпературным системам обогрева. Его температура всегда ниже температуры тела. Обжечься невозможно, пыль не нагревается, воздушные потоки минимальны.

Благодаря тому, что пол тёплый, по нему приятно ходить босиком, а дети валяются и играют без риска простыть.

Влага на тёплом полу быстро высыхает. Это очень удобно в ванных комнатах и бассейнах. Пол и обувь в прихожей всегда сухие. После мокрой уборки покрытие пола высыхает очень быстро. Уборка обогреваемого пола проста и гигиенична.

Тёплые полы наилучшим образом подходят для обогрева помещений с высоким потолком, в том числе лестниц, открытых на несколько этажей холлов. Прогревается равномерно всё пространство снизу доверху. Батареи же нагреют в высоком помещении верхний уровень и потолок, внизу будет холодно.

При наличии обогреваемых полов исчезает необходимость в радиаторах либо конвекторах. Отсутствие громоздких приборов положительно влияет на эстетику.

Тёплые водяные полы как нельзя лучше вписываются в современную концепцию низкотемпературного отопления. Инновационная энергосберегающая технология, в которой используются конденсационные газовые котлы, тепловые насосы и солнечные коллекторы, даёт максимальный эффект при использовании теплоносителя пониженной температуры — не более 40 С на входе против традиционных 85 С на выходе.

Немаловажное достоинство водяного тёплого пола — эффективность и экономичность. За счёт оптимального градиента распределения температур, система потребляет только необходимое количество энергии

Выбор нагревателей

Для основного обогрева целесообразно использовать резистивные кабели и нагревательные маты, а для комфортного – ИК теплые полы.

Резистивный греющий кабель

Кабели рассчитываются по мощности на 1 погонный метр. Если взять продукцию компании «Devi» (тип devilexTM DSIG-20) с мощностью 20 Вт/пог. м при 230 В, то в последнем примере с P_уст.= 1960 Вт потребуется кабель длиной L_каб. = 98 м. Его можно выбрать из ассортимента, где ближайшая длина составляет L_каб. = 110 м (P_уст.= 2215 Вт). Чтобы создать расчетную мощность, кабель следует уложить с шагом, определяемым по формуле:

h = S_у*100/L _каб. = 10 м2*100/110 м = 9 см.

Для упрощения укладки каждый виток фиксируют в монтажной ленте, выполненной с шагом 2,5 см. Поскольку расчетный шаг не попадает в заданный размер, расстояния между соседними витками чередуют с интервалами 7,5 см и 10 см. Целесообразно оставить более плотную укладку ближе к несущим стенам, окнам и дверным проемам, поскольку там отбирается больше тепла. Шаг допускается изменять от 5 см до 30 см.

Чем ближе укладываются витки, тем равномернее прогрев пола, но при этом возрастает удельная мощность. Большой шаг обычно применяется при использовании бетонной стяжки большой толщины, которая выравнивает температурное поле.

Варианты укладки можно нарисовать на миллиметровой бумаге в масштабе, а потом выбрать оптимальный.

Следует различать одножильные и двухжильные резистивные кабели. Принцип действия у них один и тот же, но способ подключения разный. Одножильный кабель проводит ток по одному проводнику, и его второй конец должен вернуться для подключения к электропитанию. У двухжильного кабеля оба проводника на одном конце подключаются к источнику сразу, а после укладки кабеля на свободном конце они замыкаются друг с другом и закрываются изоляцией (рис. а ниже).

С одножильным кабелем можно сделать аналогичным образом, если прокладывать сразу 2 или 3 кабеля рядом, а после замкнуть их между собой. (рис. в ниже). Подключения производятся через муфты.

Способы подключения резистивных кабелей

Может быть интересно

Контуры подключаются между собой параллельно (рис. г).

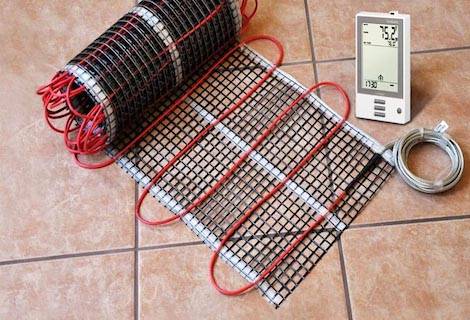

Греющие маты

Теплые полы из греющих матов выбираются по расчету из существующего ассортимента. Мат достаточно разместить в тонком слое стяжки или клея. На рис. ниже изображено, как греющий мат закладывается под кафель в клеевую прослойку.

Размещение греющего мата под кафелем

Из таблицы (выше по тексту) следует, что для кухни достаточно P_уд. = 120 Вт/м2. Если отапливаемая площадь составляет 7 м2, то потребуется установленная мощность P_уст. = 120*7 = 840 Вт.

Маты укладываются просто: нужно только расстелить их на основании. При сложной форме помещения следует применить некоторые приемы. Полимерная сетка легко разрезается, после чего часть мата поворачивается

Здесь важно не нарушить целостность кабеля

Способы укладки греющего мата при сложной форме основания

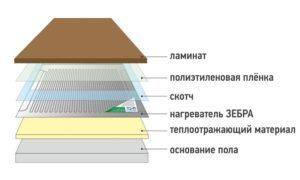

Пленочный теплый пол

Применение пленки имеет свои особенности:

• Теплый пол укладывается непосредственно под подходящее покрытие «сухим способом»: ламинат, ковролин, линолеум. Он может монтироваться в плиточный клей, но для этого требуется применение пленки гидроизоляции, защищающей от щелочной среды.
• С пленочным теплым полом следует обращаться особенно аккуратно. Он не выдерживает больших нагрузок и ударов.
• Расстояние ИК пленки от стен и мебели не должно быть меньше 20 см.
• Монтаж ИК пола требует высокого уровня подготовки, поскольку для него требуется создание большого количества электрических соединений.

Последовательность расчета ИК теплого пола:

• Площадь обогрева рассчитывается так же, как и для других типов полов, но с учетом минимального отступа от границ на 20 см (рис. ниже). Например, если S_общ. = 24 м2, то может получиться, что S_у = 15 м2.
• Мощность нагревающего элемента подбирается в зависимости от доли занимаемой им площади. Если она больше 60 %, можно выбрать ИК пленку с удельной мощностью 120 Вт/м2. При небольшой занимаемой площади (менее 60 %) следует брать нагреватели помощнее, например, на 140 Вт/м2 или 160 Вт/м2.
• При больших потерях тепла через уложенный пол необходимо под ним размещать подложку из теплоизоляции или увеличивать удельную мощность нагревателя до 180-200 Вт/м2. Так обычно делается на первом этаже.
• Подбирается кратность ширины пленки, чтобы она подходила под занимаемую площадь (50 см, 80 см, 100 см). Ее следует брать цельным куском, чтобы было меньше подключений.

Укладка ИК теплого пола

Распространенные ошибки

Начинающие мастера, имеющие незначительный опыт в укладке полов, могут совершить множество ошибок. Однако некоторые распространенные огрехи могут быть свойственны даже профессионалу, если будут применяться некачественные комплектующие и элементы. Поэтому всегда нужно учитывать два фактора: не только квалификацию рабочего, но и качество приобретаемых стройматериалов.

Возможные осечки:

1. Категорически запрещено отрезать кабель. Его необходимо приобретать строго подходящей длины. Любая попытка его укоротить приведет к неизбежной порче элемента.

2. Нельзя стелить кабель или пленку на загрязненную поверхность. Для обеспыливания необходимо использовать специальный пылесос.

3. Лучше не наступать на нагревательный кабель во время монтажа, особенно в обуви с твердой подошвой.

4. Если какая-либо жидкость, клей или цемент попадут в гофрированную трубку с датчиком, он будет испорчен и не сможет измерить показания среды.

5. Нельзя оставлять воздушные карманы в стяжке, особенно если они расположены недалеко от кабеля или вовсе контактируют с ним.

Если вы не уверены в своих силах, можно обратиться к профессионалу. Однако мы рекомендуем подробно изучить все материалы, приведенные в статье, и попытаться сделать самому хотя бы один участок пола в небольшой комнатке.

Схема подключения теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и        настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Монтаж электрического теплого пола с саморегулирующимся проводом

Монтаж любого тёплого пола следует начинать с приобретения необходимо материал, в соответствии с произведёнными расчётами.

Процесс обустройства нагревательной конструкции с саморегулирующимся кабелем схож с монтажом любого электрического полового отопления:

Устанавливается термостат — определяется место его размещения на стене, расстояние от пола не меньше 30 см, желательно недалеко от выключателя. В стене делается углубление, куда и монтируется терморегулятор. От него пробивается штроба до пола, в которой размещается гофрошланг.

Подготавливается основание — его нужно выровнять и очистить от мусора. Если пол имеет большие перепады, то лучше его залить тонким слоем черновой стяжки.

Производятся работы по гидро и теплоизоляции — укладывается два слоя материала. Сначала гидроизоляционный — это может быть полиэтиленовая плёнка, поверх — термостойкая теплоизоляция, лучше с металлизированной поверхностью. Перед их монтажом, периметр помещения проклеивается демпферной лентой, для компенсации тепловых расширений стяжки при нагревании.

Стелется саморегулирующийся кабель — укладывается согласно запланированной схеме («змейка» или «улитка»). Он должен быть целостным, начинать следует от термостата. Важный момент — шаг укладки нагревательного элемента. Чем он меньше, тем быстрее происходит нагрев пола. А большие шаги приведут к холодным зонам. Рекомендованный отступ от стен 15 см.

Фиксация кабеля производится к армирующей сетке, которая уложена на теплоизоляцию, или с помощью специальной клеящейся ленты к подложке.

Монтируется термодатчик пола — электрошнур от него следует подвести к терморегулятору через гофрированную трубу. Устанавливается термодатчик по центру комнаты, между двумя проводами.

Заливается финишная стяжка — слой бетона должен быть не менее 6 см. Заливка пола делается в один подход, и после выравнивания раствора, бетонная поверхность оставляется на 4 недели для полного затвердевания.

Подключается нагревательный элемент к термостату — это делается при помощи специальных зажимов.

Укладывается финишное покрытие — любой материал (плитка, ламинат), который может соседствовать с отоплением.

Использование в тёплых полах саморегулирующего кабеля выгодно и удобно. Ведь в такой конструкции нет риска перегрева нагревательного элемента, это делает её безопасней. А способность самостоятельно регулировать температурный уровень, позволяет без труда создать комфортную атмосферу в доме.
