Пленочный теплый пол: от выбора до монтажа

Плюсы и минусы инфракрасных полов

Пленочный инфракрасный теплый пол обладает большим количество положительных черт. Представим их в виде списка:

  • Легкость в проведении монтажных работ – это одно из самых ярких достоинств. Если в помещении уже есть готовая ровная стяжка, то на монтаж уйдет максимум один день. За это время можно разметить расположение пленки, постелить теплоизоляцию, уложить защитные материалы и даже смонтировать напольное покрытие;
  • Быстрое достижение заданной температуры – инфракрасной пленке не нужно прогревать десятки килограмм бетона. Вместо этого она нагревает напольные покрытия, а те начинают отдавать тепловую энергию в помещения;
  • Низкий показатель инерционности – ввиду отсутствия тяжелого бетона, нам останется дождаться, пока прогреются защитное и напольное покрытия;
  • Легкая конфигурация зоны обогрева – те же водяные трубки придется прокладывать по всей площади комнаты. В случае с инфракрасными теплыми полами мы можем уложить пленку только в нужных нам местах. Также возможна зональная регулировка температуры – для этого следует обеспечить индивидуальную подачу электроэнергии к каждому участку;
  • Экономичность – по сравнению с кабельными системами и нагревательными матами, экономия может достигать 10-15%;
  • Стойкость к морозам – инфракрасные теплые полы никак не реагируют на заморозки. Поэтому они могут использоваться в загородных домах, используемых только для эпизодического проживания (например, только в выходные дни);
  • Возможность использования даже в квартирах – электрический пленочный теплый пол не создает нагрузки на междуэтажные перекрытия и не уменьшает высоту жилых помещений;
  • Никакого вреда для здоровья – ИК-полы не сушат воздух в помещениях и не оказывают негативного влияния на организм человека;
  • Отличная ремонтопригодность – для ремонта системы обогрева достаточно снять напольное покрытие и заменить вышедший из строя участок.

К сожалению, не обошлось без недостатков:

Только полное соблюдение всей технологии монтажа и использование исключительно качественных материалов позволит в полной мере раскрыть всю эффективность ИК-пленки.

  • Электрическое отопление, каким бы оно ни было экономичным, приводит к солидным расходам на электроэнергию;
  • Необходимо обеспечивать целостность пленки за счет дополнительных напольных покрытий – это требуется при установке инфракрасных теплых полов под линолеум и под другие мягкие материалы;
  • Общий для всех электрических систем недостаток – это зависимость от источника питания;
  • Высокая нагрузка на электросеть – если в вашем доме слабая проводка, ее придется заменить.

Некоторые из минусов довольно серьезные, пренебречь ими не получится.

Перед тем как устанавливать в доме инфракрасные теплые полы, проведите расчеты и тщательно взвесьте необходимость использовать электрическое оборудование – вполне возможно, что монтаж и эксплуатация водяных систем будут для вас более выгодными.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

  • Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
  • Малое время, необходимое для проведения монтажных работ – всего несколько часов.
  • Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
  • Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
  • Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
  • Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
  • Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
  • Относительно невысокая стоимость монтажных работ.
  • Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
  • Возможность внедрить обогрев помещения в систему “умный дом”.
  • Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
  • Отсутствие негативного влияния на здоровье людей.
  • Способность удалять из помещения неприятные запахи.
  • Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
  • Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

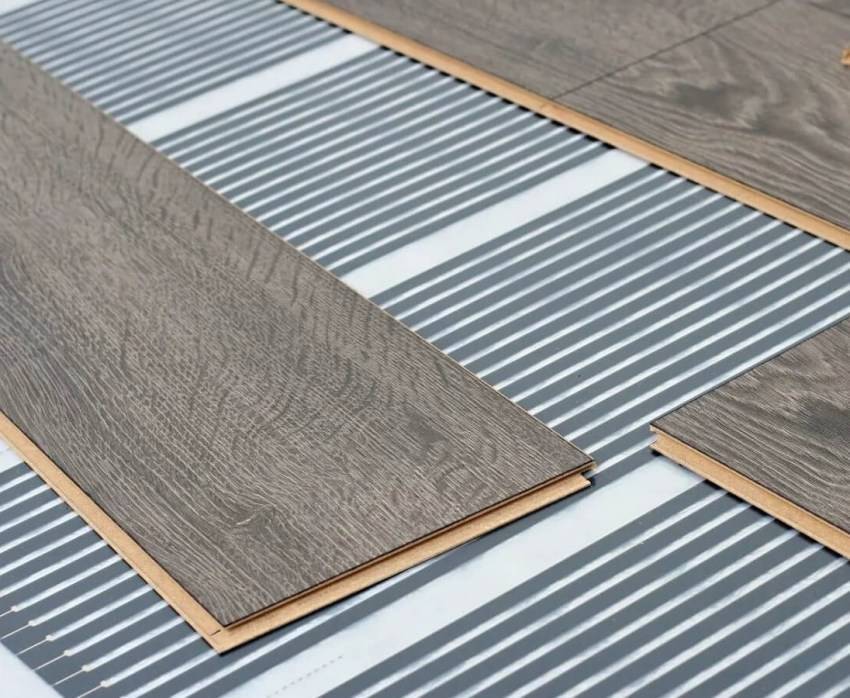

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

  • Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.

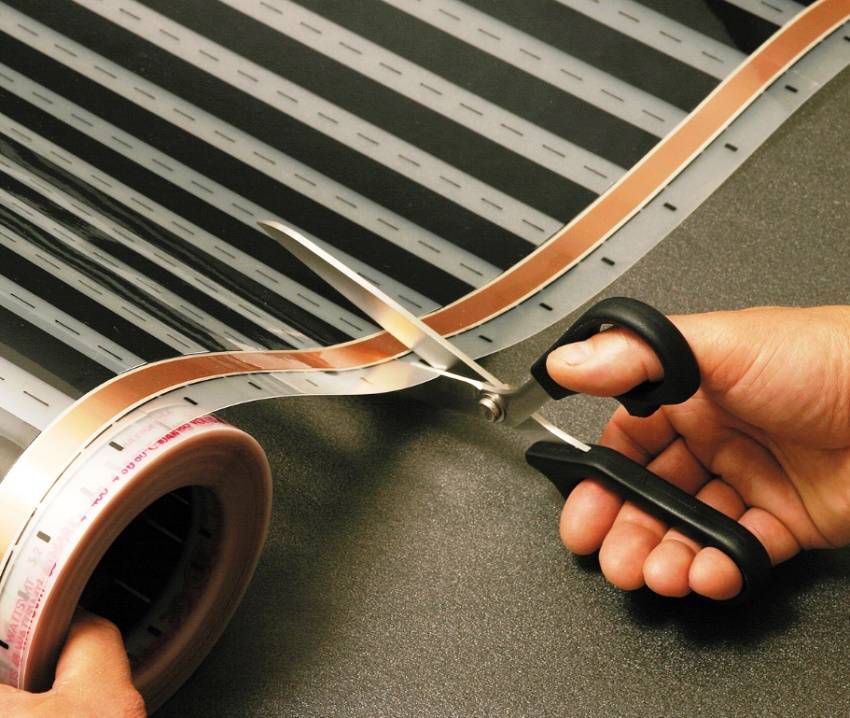

  • Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
  • Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
  • Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
  • Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
  • Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
  • Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
  • Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Технология монтажа

Подготовив все
комплектующие и инструменты, можно переходить непосредственно к укладке
плёночных инфракрасных тёплых полов под плитку.

Подготовка

Инфракрасные полы
особенно чувствительны к недочётам в основании, и к его подготовке следует
подходить серьёзно.

Процесс включает в
себя:

  1. Демонтаж старого покрытия.
  2. Очистку пола от грязи и сора.
  3. Обезжиривание поверхности и обработка
    праймером.
  4. Выравнивание чернового пола: «сухим»
    способом — используется керамзитовый песок, метод несложный, но керамзит может
    нанести вред нагревательным элементам; бетонно-цементным или наливным составом
    — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной
схемы

Прежде чем приступать
к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется
под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в
помещении. Согласно данной схеме, нанести метки на основание, где будет
стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20
см.

После этого,
определяется место для терморегулятора, он должен располагать на стене, на
расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до
плёнки, рекомендовано проделать штробы, в них они будут размещаться.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

Укладка термоплёнки

Термоплёнка
укладывается согласно разработанной схеме. Монтаж плёнки следует производить
аккуратно, чтобы не повредить элементы. Для соединения полос между собой,
используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

Когда пол уложен, его
следует подключить к терморегулятору. Для этого, по разработанной схеме, от
элементов нагрева к регулятору, надо протянуть кабель, который помещается в
гофру.

Для соединения кабеля
и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с
помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует
аккуратно, но плотно, для надёжного контакта. Места срезов необходимо
изолировать битумом.

После этого,
устанавливается термодатчик, он размещается на графитовых полосах, и
подключается к терморегулятору. Датчик монтируется в специальном углублении,
которое оборудовано в теплоотражающем материале, это минимизирует перепады в
высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

Если тестирование
показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он
будет служить дополнительным защитным слоем.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Критерии выбора

Важными факторами выступают следующие технические данные.

Рабочее напряжение. Оптимальные значения 220-240 В.

Потребляемая мощность. Показывает сколько электроэнергии необходимо. Минимальное значение в пределах 150 Вт на квадратный метр, максимальное 230 Вт.

Температура нагрева для систем отопления и поверхности пола над системой. Большинство электрических полов предназначены для обогрева поверхности до 30-35 градусов. Рекомендации профессионалов сводятся к тому, что этого достаточно для ощущения окружающей обстановки комфортной. Кроме того, если цифры выше, больше энергопотребление, экономить не получится.

Скорость обогрева. В среднем 15-20 минут.

Размеры (длина и ширина). На рынке представлена минимальная ширина полосы 38 см, максимальная – 1 метр. Длина рулонов достигает 150 метров. Если необходимо обрабатывать нестандартные площади, делать изгибы, то следует поинтересоваться каков шаг отреза. Есть куски, измеряемые квадратными метрами, которых хватает на целую комнату, не разрезая.

Толщина материала. Современные экземпляры ограничиваются несколькими миллиметрами.

Длина ИК волны. Пожалуй самый важный показатель, так как короткие волны вредны для здоровья. Оптимальные параметры от 5 до 20 мкм.

Греющий элемент. Карбон или графит.

Функции безопасности

На что обратить внимание: дополнительная изоляция, защита от перегрева, саморегуляция, огнеупорность, заземление.

Набор аксессуаров для установки. Опыт покупателей показывает, что полная комплектация всегда облегчает процесс покупки и монтаж.

Особенности укладки пленочных теплых полов под ламинат

После завершения процесса подготовки, можно приступать непосредственно к установке ИК пленки. Алгоритм монтажа пленочного теплого пола под ламинат выглядит следующим образом:

в первую очередь необходимо выполнить раскрой материала. Протяженность полосы не должна быть больше, чем 8 м;

Перед тем как укладывать инфракрасную пленку под ламинат ее нужно правильно раскроить

  • на втором этапе производится укладка полос. Для того чтобы снизить количество стыков специалисты рекомендуют укладывать полотна инфракрасного материала вдоль длинной стены. Дистанция от края пленки до стены должна быть не менее 10 см, а расстояние между соседними полотнами – не меньше 5 см. Монтаж пленочного теплого пола лучше всего производить параллельным методом;
  • далее нужно произвести стыковку проводов и изоляцию незадействованных контактов. Соединение проводов производится посредством специальных зажимов – клемм. А для изоляции используется специальная битумная лента, которая отличается высоким коэффициентом герметизации;
  • затем выполняется подключение проводов инфракрасного пола под ламинат. Для этого необходимо подключить провод к клемме и произвести его изоляцию;
  • на этом этапе монтируется датчик(и) температуры. Специалисты советуют заводить эти элементы под второе полотно (ближе к средней точке). Датчик устанавливается таким образом: его необходимо приклеить к нижней стороне полотна на черную полосу;
  • далее производится подключение инфракрасных теплых полов к терморегуляторному устройству. Для этого необходимо подвести к нему провода от пленки и температурного датчика. Само подключение выполняется через УЗО;

При проведении работ по монтажу ИК пленки следует использовать только специальные виды ламината, которые предназначены как раз для таких систем

  • далее необходимо проверить, как функционирует смонтированная коммуникация. Для этого производится ее пробный запуск;
  • последний этап монтажа инфракрасного пола учитывает укладку поверх него соответствующего напольного покрытия, которое в этом случае представлено ламинатом.

Рекомендуется перед укладкой ламинатного покрытия подержать его 2-3 дня в комнате. Это необходимо для того, чтобы он приобрел соответствующую температуру, что в дальнейшем позволит избежать его расширения. Для ознакомления с особенностями использования ИК пленки в этом случае рекомендуется почитать на профильных сайтах отзывы. Пленочные теплые полы под ламинат являются самыми распространенными на сегодняшний день.

Критерии выбора

Модели выпускаемых теплых инфракрасных пленочных полов имею отличительные технические показатели. При выборе системы следует учитывать некоторые факторы:

  1. Качество и размер пленки. В характеристиках к изделию указывается характеристика и материал изготовления теплого пола. Чем плотней и больше имеет слоев пленочное покрытие, тем выше устойчивость к механическим повреждениям. Ширина рулона подбирается в зависимости от конструктивных особенностей помещения и его площади.
  2. Мощность. На величину такого параметра влияет размер отапливаемой комнаты и предназначение самой системы теплого пола. Для оборудования, которое устанавливается как основной обогрев, требуется достаточно высокий показатель мощности.
  3. Целостность и комплектация системы. При покупке теплого пленочного пола необходимо визуально осмотреть изделие, чтобы исключить наличия повреждений. Также проверятся наличие всех элементов входящих в комплектацию отопительного устройства.

Качественную систему инфракрасную систему теплого рекомендуется приобретать в специализированных магазинах, где предоставляется сертификат качества на продукцию и гарантия ее использования.

Монтаж пошагово

Существует три схемы укладки пленочных тёплых полов под ламинат

, имеющие незначительные отличия.

  1. Используется в неотапливаемых помещениях, главным отличием является применение ИК-пленки мощностью 220 Вт/м2. Выполняется в четыре слоя, путем последовательной укладки теплоизоляционной подложки, инфракрасной пленки, заземляющего покрытия и ламината.
  2. Такая комбинация подходит для дощатых полов на лагах, отличается необходимостью монтажа фанеры толщиной 1 см либо ДСП – 1,5-2 см поверх досок, теплоотражающей подложки, греющей пленки, заземляющего и финишного покрытий.
  3. Осуществляется по плиточному, фанерному, бетонному основаниям в помещениях имеющих основной источник отопления, при этом применяется пленочный теплый пол мощностью 150 Вт/м2.

Именно от принятой монтажной схемы зависит количество этапов работ.

Пошаговая инструкция подразумевает, что подготовительные работы уже завершены.

Основные из них:

  • выбор монтажной схемы;
  • определение объемов работ;
  • приобретение материалов;
  • вынос мебели из помещения и очистка исходного основания от мусора и острых кромок;
  • обеспечение инструментами.

Перед тем как уложить все составляющие теплого пленочного пола нужно внимательно ознакомиться с прилагаемой инструкцией.

Шаг 1

Заключается в устройстве теплоизоляционного слоя под ламинат. Выполняется он из стенофона, пробковой, лавсановой или полипропиленовой подложки. Обязательное условие отсутствие в них фольгированного алюминиевого покрытия.

Она скрадывает небольшие неровности, минимизирует потери и обеспечивает передачу тепла в направлении помещения. Укладывается не избирательно, а по всей площади пола, для предотвращения скольжения фиксируется двухсторонним скотчем. Подложка не укладывается внахлест, стыки проклеиваются липкой лентой.

Получившийся слой должен быть сплошным и герметичным, допускается присутствие отверстия для датчика температуры. При необходимости проложить провод, его укладывают в шов.

Шаг 2

Укладка пленочного теплого пола выполняется по заранее подготовленному эскизу на котором отмечены места расположения мебели (под ней плёночный пол не ложится).

Рулон раскатывается поверх теплоизолирующего слоя, материал нарезается по максимально возможным размерам (для сокращения числа электрических соединений), сугубо в местах обозначенных пунктирной линией.

Полосы разлаживаются медными токопроводящими элементами вниз, контакты располагаются у стены на которой будет крепиться терморегулятор, это способствует уменьшению длины проводов при подключении.

Укладка производится без либо с небольшим нахлестом обеспечивающим расстояние между медными вставками 10 мм и исключающим соприкосновение шин.

Не должно присутствовать воздушных промежутков между ИК—пленкой и первым слоем, избежать их можно с помощью склеивания двухсторонним скотчем.

Шаг 3

Электрические соединения пленочного пола выполняются с помощью монтажного комплекта, пассатижей и битумной липкой ленты поставляемой с греющей пленкой.

Контактный зажим устанавливается одной стороной внутрь термопленки, второй – наружу (поверх медной полосы) и плотно зажимается.

В предварительно подготовленную канавку вставляется датчик температуры, на стену крепится терморегулятор.

В начале полос зажимы установлены производителем, к ним присоединяют монтажные провода сняв на кончике изоляцию.

Изолируются места отрезов медных элементов и серебряные контакты (участки отмечены специальными значками).

Выполняется соединение проводов с терморегулятором по прилагаемой к нему схеме, окончательное подключение осуществляется через УЗО квалифицированными специалистами.

Шаг 4

Когда все элементы смонтированы, до монтажа ламината система подвергается тестированию. Включив терморегулятор и выставив температуру 30°С нужно проверить полосы на прогрев, а электрические соединения и изолированные места обследовать индикаторной отвёрткой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
