Дренажные трубы для отвода грунтовых вод: введение в тему

Дренажная труба выступает в роли основного строительного элемента, на основе которого формируется водоотводящая система, предназначенная для осушения участков. Этот элемент ответственен за сбор и отведение подземных, талых и дождевых вод за пределы территории с предварительной их фильтрацией.

Дренажная система помогает избавиться от избытка воды на участке

Установка дренажных труб большого диаметра позволяет справиться с такими проблемами, как:

  • повышенная влажность грунта;
  • формирование плесени;
  • затопление участка, фундамента жилого здания и построек хозяйственного назначения, а также погребов;
  • формирование мерзлоты;
  • появление луж на мощеных покрытиях;
  • образование наледи на пешеходных дорожках;
  • загнивание корней садовых цветов, овощных культур и прочей растительности по причине переизбытка влаги на садовом и дачном участках.

Особенности дренажных труб с частичной перфорацией, полной или ее отсутствием

Если говорить об общей классификации изделий для дренирующих систем, ассортимент представлен следующими видами труб (по типу материала):

  • асбестоцементными;
  • керамическими;
  • пластиковыми дренажными трубами с перфорацией и без нее, а также с частичным ее присутствием.

На рынке строительных материалов дренажные трубы представлены большим разнообразием видов и размеров

Однако большинство строительных компаний уже отказалось от использования труб, изготовленных из керамики или асбестоцемента по причине многочисленных недостатков, присущих им:

  1. Большой вес, требующий существенных затрат на транспортировку и установку, ведь монтаж столь габаритных изделий не может обойтись без применения специализированной строительной техники.
  2. Медленный процесс монтажа дренирующей системы, который может осуществляться только руками профессионалов.
  3. Низкие эксплуатационные качества. В продаже обычно представлены дренажные трубы без перфорации, поэтому отверстия выполняются вручную. Из-за этого в процессе эксплуатации трубопровод забивается быстрее, поэтому требуется частая прочистка, а в некоторых случаях и полная замена элементов.
  4. Строительство систем на их основе обходится значительно дороже, чем в случае использования пластиковых элементов.

Монтаж системы отвода воды на земельном участке с использованием гофрированных пластиковых труб с перфорацией

Сравнительная таблица расценок:

Тип материалаЦена, руб./пог.м
Асбестоцемент258,2
Керамика650
Пластик237

Преимущества пластиковых дренажных труб: ПНД и ПВХ

Полимерные изделия (пластиковые) во многом превосходят по характеристикам асбестоцементную и керамическую продукцию для дренажа.

Список их достоинств:

  1. Длительные сроки службы.
  2. Высокий показатель прочности.
  3. Полная неуязвимость перед коррозией.
  4. Небольшой вес, облегчающий не только процесс транспортировки, но и процедуру монтажа, а также ускоряющий сроки его выполнения.
  5. За счет присутствия в ассортименте большого количества соединительных элементов (фитингов, тройников и пр.) монтаж системы получается быстрым, надежным, удобным.
  6. Гладкая поверхность препятствует налипанию грязи, отдаляя процесс забивания.
  7. Применение дренажных труб в геотекстиле 200 мм и более исключает вероятность заиливания системы.
  8. Все работы по монтажу могут осуществляться своими руками, поскольку для этого не требуется специального образования, не нужна строительная спецтехника и особое оборудование.

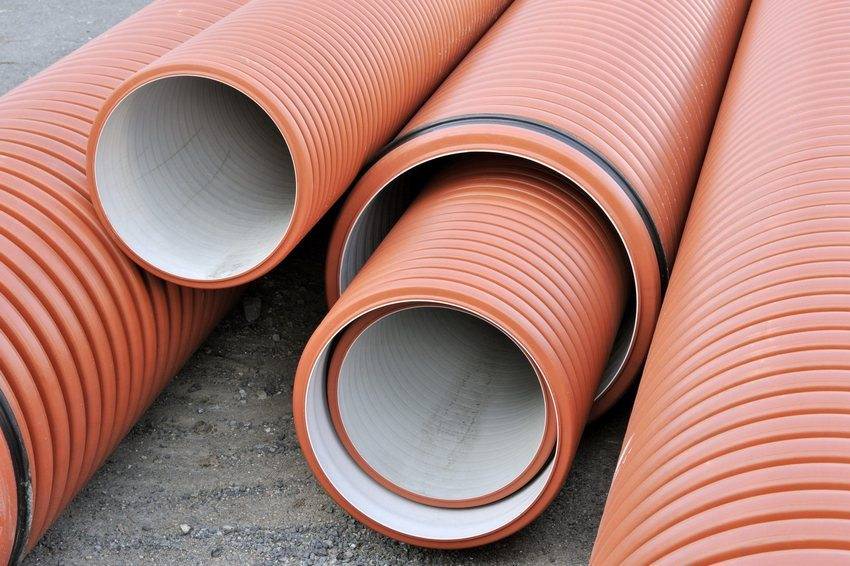

Гофрированные двухслойные трубы большого диаметра, изготовленные из пластика

На примере дренажных гофрированных труб ПВХ диаметром 200 мм вы могли убедиться, что и стоимость этих изделий также можно отнести к весомым преимуществам пластиковой продукции.

Ассортимент пластиковых труб включает несколько категорий изделий:

  • поливинилхлоридные;
  • полиэтиленовые;
  • полипропиленовые.

Самыми популярными на рынке считаются трубы для дренирующих систем из ПВХ.

Какие лучше?

Для ливневки

Для сбора поверхностных вод идеально подойдут гладкие трубы из пластика с минимальным коэффициентом жесткости (например SN2).

Не стоит переплачивать за изделия с высокими прочностными характеристиками. Гофра здесь тоже не нужна.

Для отвода подземных вод

Для отвода подземных вод максимально удачным будет выбор гофрированной многослойной трубы с перфорацией и защитой в виде кокосового фильтра. Да, это изделие- не самое дешевое на рынке. Зато такая труба 100% убережет ваш фундамент от разрушения, а соответственно от гигантских финансовых затрат.

Выбирать трубу следует обязательно исходя из параметра SN.

Принцип выбора

Существуют основные критерии, на основании которых подбираются коммуникации такого рода:

  1. Тип дренажной системы (открытые и закрытые), что определяет предпочтительную разновидность изделия в каждом конкретном случае. При этом главную роль играет наличие отверстий. Так, для закрытых систем наилучшим вариантом является перфорированная труба. Назначение дренажа в этом случае – отвод с участка грунтовых вод. Открытые системы предназначены для сбора и транспортировки в водоприемник атмосферных осадков и талых вод.
  2. Размеры изделия, что определяется, прежде всего, количеством жидкости, которая будет отводиться. Для несложных задач обычно приобретаются коммуникации диаметром в пределах от 100 до 140 мм, для транспортировки больших объемов грунтовых вод используются трубы до 300 мм в диаметре. Для загородных домов часто используется дренажная труба 110 в фильтре геотекстиль.
  3. Уровень оказываемой нагрузки на изделие (определяется глубиной укладки) обуславливает необходимость использования одно- или двухслойных исполнений. Рекомендуемый класс жесткости: от SN2 до SN16.
  4. Материал. Гофрированные трубы из ПВХ для дренажа садовых участков сегодня наиболее популярны. Поэтому, если пользователь стремится облегчить себе задачу по укладке, сэкономить средства и получить на выходе систему длительного срока эксплуатации с высокими прочностными характеристиками трубопровода, то данный вариант будет наилучшим решением.

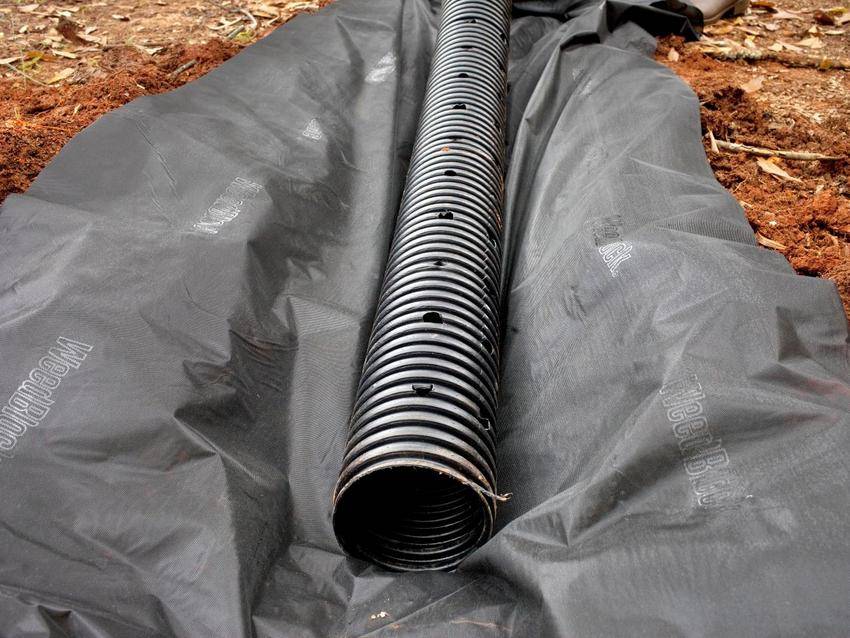

Укладка дренажных труб с фильтром из геотекстиля

Дополнительно ко всему сказанному следует учесть еще и условия эксплуатации. В случае с каменистой почвой не используется геотекстиль. Во всех прочих ситуациях ограничений в вопросе укладки фильтрующего материала нет никаких и при монтаже может быть использована труба дренажная гофрированная перфорированная с геотканью.

Для чего нужна дренажная система

Устройство дренажа для отвода грунтовой воды обязательно:

  • на территории, прилегающей к большому водоему;
  • на участке с заболоченным грунтом;
  • если на местности наблюдается высокий уровень влажности;
  • когда на участок выпадает большое количество осадков.

Дренаж необходим для осушения подворья благодаря отведению излишней воды, поступающей из различных источников:

  • это могут быть осадки;
  • талая влага;
  • подпочвенная и поливная вода.

Из-за лишней воды:

  1. Могут погибать растения. Пропитанный водой грунт не пропускает кислород. Из него вымываются питающие вещества, нужные растениям.
  2. Вследствие размягчения почвы может проседать фундамент построек. В том числе, может пострадать и ваш дом.
  3. Происходит деформирование огородных грядок и садовых дорожек.

Для пресечения подобных проблем и осуществляется укладка дренажных систем для отведения грунтовых и прочих вод.

Трубопровод для дренажа

Наиболее оптимальной и многофункциональной вариацией признана трубопроводная дренажная система. Обустройство трубопровода производится на глубине ниже промерзания почвы.

По правилам трубопроводная система закладывается одновременно со строительством дома на стадии закладки фундамента. Это объясняется тем, что дренажная траншея в первую очередь должна прокладываться по периметру дома на глубине, которая позволит сделать небольшой уклон трубы в сторону водосборника.

  1. Первое, что делают для прокладки трубопровода дренажного назначения, это определяют глубину расположения грунтовых вод, уровень промерзания грунта и куда направлен рельефный склон участка.
  2. Далее, выполняется планировка расположения водосборника, системы дренажных труб и колодцев. Следует отметить, что на расстоянии примерно 50 м друг от друга по ходу трубопровода монтируются по правилам водозаборные колодцы.
  3. После окончания этапа проектирования, можно приступать к укладке трубопровода.

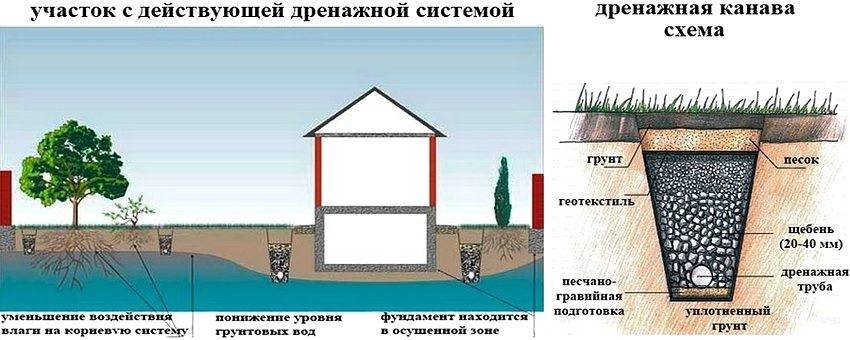

Дренажные трубы под землей прокладывают так:

  1. Выкапываются траншеи под трубопровод;
  2. Весь окоп выстилается геотекстильным материалом;
  3. Насыпается гравийно-песочная подушка;
  4. Сверху прокладываются трубы;
  5. Просыпается щебень до полного погружения трубы;
  6. Края геотекстильной ткани смыкаются поверх щебневой насыпи;
  7. Окоп полностью засыпается грунтом.

После окончания монтажных работ хозяин земельного участка может забыть об излишней влаге на своей садовой территории. Правильно установленная система дренажа избавит от проблем скопления атмосферных осадков более чем на 50 лет.

Как выбрать подходящую дренажную систему

Критерии выбора у всех разные. Многое зависит от назначения конструкции. Если предстоит осушать участок, необходимо обустроить дренажные каналы. Для отвода с крыш осадков необходимо установить ливневку. Система для уличной установки и в квартиру разнится, хотя в одном и в другом случает желательно приобрести трубы из пластика. Они долговечные, не боятся агрессивных сред, легко монтируются, стоят недорого.

Где купить комплектующие? Можно посетить специализированную торговую точку, ознакомиться с представленным ассортиментом, получить консультацию у профессионального менеджера по продажам, изучить новинки, определить, что сколько стоит, прикинуть общие затраты на монтаж системы. Какой фирмы приобрести товар, зависит от личных предпочтений. Тут рекомендации не всегда уместны.

Можно заказать набор онлайн в интернет – магазине. Главное – определиться с функцией и производителем, а также проверить поставщика на порядочность. Нельзя зариться на бюджетные товары. Высококачественными они быть не могут. Желательно отдавать предпочтение продукции известных производителей, которые на рынке не один десяток лет, и не запятнали свою репутацию некачественным товаром.

Геотекстиль для дренажа − основные свойства материала

В дренажных системах геоткань играет очень важную роль – от её прочности, которая определяется такими параметрами, как жёсткость и пористость, зависит скорость и качество фильтрации воды, которую необходимо удалить с участка. Главная задача покрытия − сохранить дренажную трубу и материалы от мусора, а значит, и от засоров, предотвратить её от затопления и застоя воды.

Тканевое полотно изготавливается из полипропиленовых волокон, может иметь различную плотность, высокую прочность и не подвержено разложению под воздействием биохимических процессов. Принцип действия этого материала очень прост: он является прослойкой, которую используют, чтобы разделить два других слоя между собой, некоторые его виды способны пропускать воду, другие − нет.


На песчаных почвах геоткань может использоваться как дополнительный фильтрующий элемент

Самое главное свойство геоткани – её уникальная способность очищать воду от примесей грунта и при этом сохранять в чистоте фильтрующие перфорированные стенки изделия

В этом случае при выборе ткани необходимо уделить внимание такому параметру, как коэффициент фильтрации, который присутствует в описании образца

Для дренажных систем оптимальный показатель − 125−140 м/сутки. Причём необходимо также учитывать состав ткани. Использование полотна с примесями хлопчатобумажных волокон недопустимо, так как со временем они могут вымываться, а, следовательно, фильтрующие характеристики материала снизятся за счёт увеличения диаметра микропор. Мононить – единственно подходящий вариант для использования в фильтрующих дренажных системах.


Геотекстиль нетканый, иглопробивной, выполнен из мононити

Для устройства дренажных систем чаще всего используется игропробивная геоткань. Отверстия в ней выполнены хаотично с помощью специальной машины. Материал обладает отличной водопропускной способностью, но при этом достаточно прочный. Для информации приведём таблицы видов геотекстиля в зависимости от плотности и сферы применения. А если у вас остались вопросы, о том, как правильно выбрать геоткань, посмотрите это видео.

Отвод ливневых вод

По классификации её тоже относят к открытому дренажу (но она имеет существенное отличие — лотки., решётки и пескоуловители) и поверхностному дренажу. Она применяется для локального сбора и вывода воды, поступающей сверху: дождь, снег, мытьё машины, полив шлангом дорожек. Поэтому такой дренаж всегда делается в фундаментной отмостке, на дорожках и мощёных участках, в гаражах и вокруг гаражей, даже на газонах — и делится на два типа: точечный и линейный.

Чаще всего необходим поверхностный дренаж обоих типов — точечный и линейный

Точечный поверхностный дренаж

Небольшие квадратные, прямоугольные или круглые водосборники (дождеприёмники) точечно устанавливаются в необходимых местах: под водосточными трубами, водопроводными кранами, на площадках, дорожках, возле гаражей и так далее. Как правило, они соединяются с ливневой канализацией. Решётки водосборников обычно делаются пластмассовыми, но там, где предполагается особенная нагрузка, применяются сталь, алюминий, чугун.

Точечный поверхностный дренаж с чугунной решёткой под водостоком — эффективная конструкция

Дождеприёмник имеет довольно простое устройство.

Устройство дождеприёмника для точечного дренажа: решётка, пескоуловитель, труба

Точечные и линейные дождеприёмники обязательно комплектуются пескоуловителем, чтобы не случилось засора труб: тогда эффективность дренажа упадёт до нуля. В точечном дождеприёмнике пескоуловитель ставится в сам корпус. Без них обойтись нельзя.

Керамические трубы

Для производства такого типа дренажных труб используется пластинчатая глина и различные добавки. Керамические трубы могут быть перфорированными и рифлеными. Благодаря рифленой внешней поверхности увеличивается поглощение воды.

Стандартом предусмотрен выпуск нескольких форм дренажной трубы. Это может быть цилиндр, шестигранник и восьмигранник. Однако все виды характеризуются правильной геометрической формой, внутренняя поверхность – это всегда окружность, внешняя поверхность трубы может быть многоугольником или окружностью.

У керамических труб отсутствуют раструбы, поэтому при обустройстве дренажной системы соединение выполняют с помощью хомутов и муфт.

Причины устройства дренажной системы

Если трубы расположить по периметру земельного надела, то можно построить надежный водоотвод. Известно, что серьезную опасность для фундамента частного жилья представляют грунтовые и паводковые воды, а также атмосферные осадки, выпавшие в количестве, превышающем месячную норму.

Чаще всего, прокладка дренажных труб проводится до начала возведения дома. Но бывает, что после окончания строительных работ возникают серьезные основания для гидроизоляции фундамента. Вот тогда при особых условиях можно заняться подготовкой дренажа.

Рассмотрим ситуацию, когда трубы монтируются в начале строительства, но при конкретных основаниях:

  • высокий уровень размещения грунтовых вод − менее полутора метров до поверхности земли;
  • пологость склона местности, способствующая регулярному накоплению влаги;
  • наличие глинистой и суглинистой почвы с низкими водопропускными характеристиками;
  • постройка расположена в местности, в которой по статистике превышен уровень месячных осадков.

Также большую роль играет глубина постройки других сооружений на придомовой территории. Если рядом с главным зданием присутствует заглубленный фундамент, то подземные воды не смогут уходить свободно и постоянно накапливаются под домом, повышая риск его подтопления. В качестве барьера для естественной циркуляции сточных вод выступает асфальт и отмостки из бетона на участке. В таком случае, будет правильным соединить ливневые отходы с центральной системой.

Известные марки

Сейчас на отечественном строительном рынке представлен большой выбор дренажных труб. В нашей стране их выпуск осуществляют компании Рувинил, Насхорн, Политек и другие. К популярным маркам труб можно отнести:

  1. Перфокор — дрены с двойной стенкой, поэтому они очень прочные. Выпускаются изделия как в бухтах, так и отрезками с классом жесткости от SN4 до SN8. Трубы диаметром от 110 до 160 мм соединяются муфтами ECOPAL без уплотнительных колец.
  2. Корсис — гофрированные трубы с двойной стенкой, выпускаемые фирмой Полипластик. Предприятия этого бренда работают не только в России, но и в странах СНГ. Кроме дренов под этой маркой выпускаются фасонные детали для их соединения.
  3. Прагма — изделия применяются при строительстве ливневого, коммунального и промышленного дренажа. Для их изготовления используется полипропилен, который выдерживает сильные перепады температур и устойчив к ударам. Кроме того, дрены из этого материала легко режутся и соединяются между собой. Существует возможность монтировать их с ПНД и ПВХ трубами. Монтаж изделий Прагма проводится вручную, что дает явную экономию при строительных работах.
  4. Софтрок — изделия производятся по технологии одноименной компании. Перфорированные трубы выполнены с пенополистирольным наполнителем. Укладка изделий проводится без использования щебня, что позволяет сократить время строительных работ и повышает эффективность дренажа.

Среди зарубежных производителей особенно известны Polieco, Uponor, Wavin и Rehau.

Особенности применения различных диаметров труб

Как показала практика, даже небольшие показатели сечения труб вполне могут справиться с понижением уровня грунтовых вод.

  • Сечение в 63 мм может пропускать около 4 л/с. Это составляет примерно 280-300 кубических метров воды в сутки. Так как грунтовых жил с подобной скоростью расхода воды не бывает, то такого диаметра для понижения грунтовых вод у здания будет вполне достаточно.
  • У изделий диаметром 100-110 мм пропускная способность составляет приблизительно 7 л/с. Такого показателя вполне достаточно, чтобы справляться одновременно и с сильными осадками, и с верховодкой.
  • Для дорог, под мостами, на склонах холмов, на участках с большим количеством поверхностных грунтовых вод уже применяются изделия с диаметром более 200 мм, которые обладают высокой жесткостью и устойчивостью к деформации.

Практический опыт показывает, что наибольшие показатели напора воды в дренажном трубопроводе составляют около трети от общего объема трубы. В процессе также учитывается и пропускная способность грунта: самая высокая – у песчаного, а самая низкая — у глинистого.

Определяем параметры участка

Прежде всего, нужно разработать проект будущей системы исходя из количественных параметров своего участка. Нужно учесть следующие моменты:

  • на какую глубину оптимально заложить дрены;
  • каким должно быть оптимальное расстояние между ними.

Ответ на первый вопрос зависит от того, какого типа почвы преобладают в ваших краях. Соответствующая таблица наглядно иллюстрирует эту взаимосвязь.

Если подытожить сказанное. то вывод будет такой: глубина залегания дрен должна быть:

  • в пределах 5-10 метров на глинистых почвах;
  • 10-20 метров на суглинистых почвах;
  • до 40-50 метров на песчаных.

Поскольку на дачных участках чаще всего преобладают черноземные почвы со стандартным содержанием влаги, то на практике достаточно уложить дрены на глубину 1,5-2 метров.

Далее нужно определить протяженность дрен (в погонных метрах) исходя из площади участка. Наглядная связь между этими величинами представлена на схеме.

Получается, что для участка средних размеров чуть больше 20 соток понадобится около 300 метров дренажных труб стандартного диаметра 110 мм.

Монтаж дренажной системы

Когда сделаны все предварительные расчеты и уж приобретены материалы, можно приступить к непосредственному монтажу. Он не очень сложен – самое главное выкопать траншеи по заранее намеченному плану и заложить в них трубы с геотекстилем.

Чтобы система работала наиболее эффективно, нужно укрепить ее дополнительно гравием и щебнем согласно схеме.

Уложенную на подушку из щебня, песка и гравия трубу засыпают новым слоем щебня, затем заворачивают ткань геотекстиля и засыпают землей. На поверхности выкладывают дерн или делают дорожки из тротуарной плитки, а также из декоративных камней.

Полезные советы

  1. Чаще всего траншеи выкапываются вдоль периметра дома, поскольку это основной объект защиты от проседания из-за действия воды.

Дно траншеи лучше усилить небольшим слоем песка или щебня, которые засыпать гравием, и уже на него класть дрену.
Геотекстиль при монтаже нужно применять обязательно, поскольку он увеличивает срок службы всей системы как минимум в 2 раза.
При монтаже труб нужно всегда делать уклон в одну и ту же сторону – определить его можно с помощью уровня. Оптимальным вариантом будет, если уклон соответствует самой местности, но даже если участок не имеет явных перепадов, то искусственное наклонение можно создать при рытье траншеи, а также за счет неравномерного расположения слоев щебня, песка и гравия.

Наглядную видео инструкцию по монтажу дренажной системы вокруг дома можно увидеть здесь.

https://youtube.com/watch?v=CN_OIT5Szvg

Требования к дренажной и ливневой системам

Перед началом монтажа дренажной или ливневой канализации необходимо составить план водоотведения грунтовых вод с территории застройки. При составлении исполнительной схемы следует предусмотреть создание минимального уклона:

  • В глинистых грунтах по строительным нормам требуется 2 см на один погонный метр трубопровода.
  • В песчаных грунтах величина уклона составляет 3 см на один погонный метр дренажа.

Чтобы обеспечит лучшее водоотведение по дренажному трубопроводу, уклон дрен делают в пределах от 5 до 10 мм один метр погонный. Для этого дно выкопанной с уклоном траншеи выравнивается и засыпается мелким гравием или щебнем для создания дополнительного фильтрующего слоя.

Местоположение дренажа

После составления плана осушения участка определяются с местом установки дренажной системы и ливневой канализации. Обычно применяю всего два вида местоположения:

  • Местный дренаж возле конструкции фундамента, который препятствует попаданию избыточной влаги к стенам фундамента и подвальную часть постройки.
  • Создание общего дренажа по периметру всей территории участка для защиты всех построек и зеленых насаждений от разрушительного действия избыточной влаги.

Создание местного дренажа

Разновидности изделий

Существует несколько видов дренажных труб: керамические, асбестоцементные, полимерные. Сейчас в основном применяются изделия из полимерных материалов. Связано это с тем, что такие трубы легче, дешевле и их проще укладывать. Они разделяются на несколько типов:

Дрены в геотекстиле — это трубы с обмоткой для защиты отверстий от засора. Оплетка дополнительно выполняет роль армирования и фильтрации примесей. Дрены хорошо работают на суглинистых и песчаных почвах. Обычно используют геотекстиль плотностью 100—200 г/м². Иногда встречается более плотный материал, но он немного дороже.
Трубы ПНД — самые популярные изделия для современных дренажных систем. Объясняется это хорошей гибкостью, высокой прочностью, длительным сроком эксплуатации (50 лет). Кроме того, они обладают высокой пропускной способностью, поэтому с успехом применяются как в частном, так и в промышленном строительстве.
Полипропиленовые изделия обладают рядом положительных свойств, к которым можно отнести долгий срок службы, способность выдерживать высокие нагрузки, простоту транспортировки и монтажа, отсутствие засорений. Для их сборки требуется электротермическая сварка, которая спаивает трубы в монолитную конструкцию.
Дрены с кокосовой обмоткой из-за высокой стоимости редко встречаются в строительстве, но имеют ряд преимуществ: устойчивость к нагрузкам, не поддаются гниению, не засоряются. Кроме того, обмотка из кокоса — это 100% натуральный материал.
Поливинилхлоридные (ПВХ) трубы в основном применяются для глубинного дренажа, так как обладают высокой прочностью. Максимальная глубина их закладки составляет 10 м

При сильных морозах поливинилхлорид становится хрупким, поэтому зимой транспортировку следует проводить очень осторожно.

Перфорированные дренажные трубы

Для большей части полимерных труб свойственно наличие гофрированной поверхности и незначительной толщины стенок, благодаря этому изделия большого размера могут иметь небольшую массу. Такая конструкция дренажной трубы способствует облегчению всего процесса обустройства дренажной системы.

Большая часть отверстий в дрене – это узкая и длинная щель, через которую в трубу может пройти минимальное количество загрязнений. Количество отверстий на одной линии поперечного сечения всегда одинаково:

  • Перфорация 360 предполагает расположение отверстий по всей окружности трубы. Изделия используют на участках с сильным подтоплением, где атмосферные осадки и подземные воды имеют примерно равное количество.
  • Перфорация 240 предполагает наличие отверстий на 2/3 трубы, нижняя часть изделия остается неперфорированной. Такие дрены чаще всего укладывают на участках с природным уклоном или с присутствием неоднородного грунта.
  • Перфорация 180 подразумевает размещение отверстий на половине водоотводной трубы. Подобные дрены используются в качестве приложения к ливнестокам или в регионах, где один вид воды по количеству превышает другой вид. К таким ситуациям можно отнести преобладание талых вод над грунтовыми водами или наоборот.
  • Перфорация 120 встречается очень редко, ее следует применять при незначительных объемах поверхностной воды.

Дренажная труба с отверстиями имеет одно довольно веское преимущество: работа всей поверхности трубы. Благодаря этому обеспечивается эффективный отвод воды, чистые каналы и стоки.

Проектирование

При составлении проекта важно правильно определить ширину въезда на участок. Она должна быть минимум 4 м для возможности проезда не только легкового, но и грузового автомобиля

С каждой стороны также нужно дополнительно предусмотреть по одному метру защитной зоны. Значит, в канаву нужно укладывать изделие длиной от 6 м. Диаметр подбирают исходя из количества сточных вод. Весной талая вода должна заполнять трубопровод не более чем на ¼ объёма. Обычно устанавливают изделие диаметром от 300 до 500 мм.

Профиль канавы должен иметь форму перевернутой трапеции с плоским дном и шире уложенной конструкции на 10–20 см с каждой стороны. Чтобы исключить при эксплуатации всасывание трубы в грунт, дно углубляют на 25 см. Образовавшийся приямок засыпают щебнем и уплотняют. Глубина канавы должна составлять не менее 150–170 см в зависимости от толщины промерзающего зимой слоя.

Сама труба в канаве должна иметь строго горизонтальное положение или располагаться с уклоном в 2 см в нужную сторону. Иногда поверху траншеи заливают бетонный мост, выполняющий функцию распределения нагрузки.

Дрен в геотекстильной оплетке

Геотекстиль используют в качестве оплетки для перфорированных дренажных труб для защиты отверстий от засорения. Подобные дрены подходят для укладки в суглинистый и песчаный грунт. Для бытового использования приобретают дренажный геотекстиль, плотность которого составляет около 200 г/м2., однако существует материал плотностью около 600 г/м2.

Также геотекстиль может быть дорожным и иглопробивным, поэтому при покупке следует учитывать назначение материала.

Оплетка для дренажной трубы из геотекстиля выполняет несколько функций:

  • Армирование. Материал усиливает несущую способность изделия.
  • Защита. Геотекстиль защищает поверхность от повреждения или минимизирует степень механического воздействия.
  • Дренаж. Собираются и отводятся атмосферные осадки и грунтовые воды.
  • Фильтрация. Задерживаются частички песка и почвы.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
