Металлические
Изготовление строительных лесов из труб своими руками — дело весьма непросто, поэтому дважды задумайтесь, возможно, покупка таких лесов будет быстрее и дешевле для вас.
Решившимся всё сделать своими руками понадобятся:
- Трубы диаметром 15 мм;
- Профильные трубы диаметром 30х30 мм и 25х25 мм;
- Пару листовых пластинок 60х60 мм;
- Доска для настила;
- Лестница и уровень;
- Болты и саморезы;
- Дрель, болгарка и сварочный аппарат.
Инструкция по изготовлению металлических лесов состоит из нескольких пунктов:
Трубы диаметром 15 см нужно нарезать на 90 сантиметровые и 2-ух метровые. Вторые пойдут на диагональные крепления, поэтому их концы нужно надрезать на 5 см и расплющить. Часть двухметровых труб оставьте нетронутыми, они пойдут на опорные балки.
Для высоких лесов понадобятся специальные соединение, которые делаются из профильных труб. 25х25 миллиметровые нужно нарезать на части по 30 см, а из 30х30 необходимо сделать заготовки по 8 см.
Положите нетронутые 2-ух метровые трубы параллельно друг другу и закрепите поперечинами длинной 90 см. К нижним ножкам рамы прикрепите листовые пластинки, которые не дадут проваливаться лесам.
Две рамы установите параллельно и примерьте диагональные распорки. Места их соединение с опорными трубами пометьте и просверлите в них отверстия под болты
На этом этапе важно сделать всё ровно, иначе вся конструкция будет перекошена. Для этого отлично подойдёт обычный уровень
Покрасьте доски и металлическую конструкцию, чтобы избежать быстрой порчи лесов.
Установите деревянные настил и прикрепите его к раме.

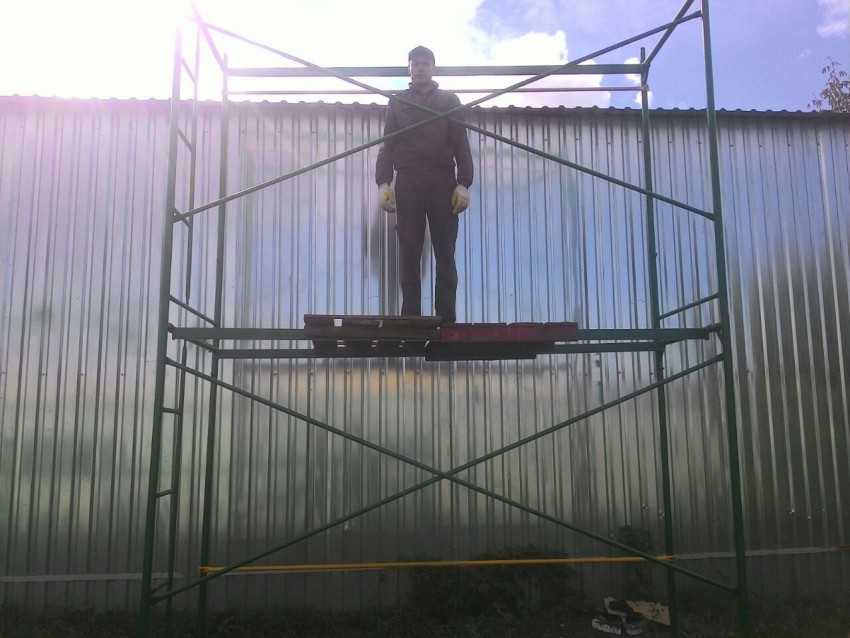

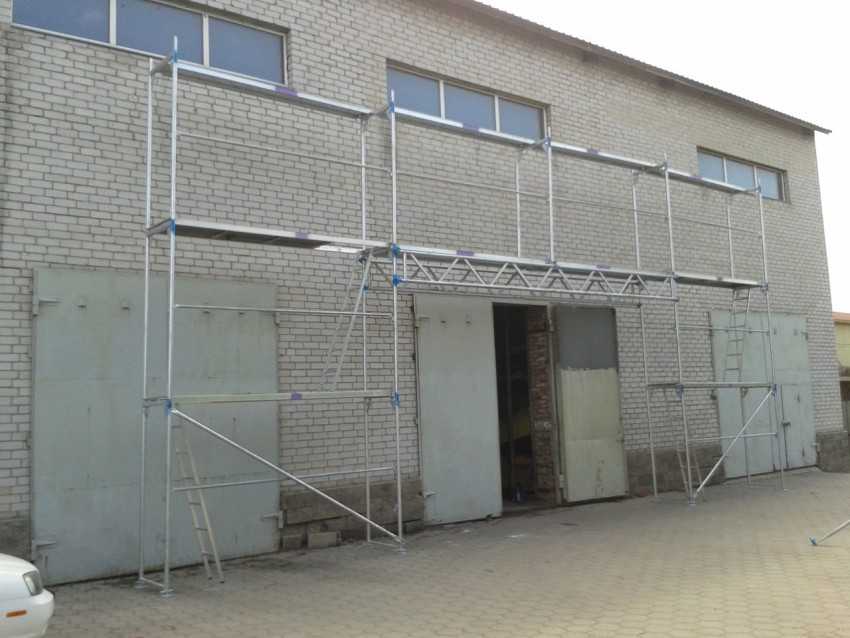

На этих фотографиях вы можете наблюдать строительные леса, которые должны у вас получиться при соблюдении всех советов.
Основные этапы изготовления
Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.
Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
Сверление отверстий в конструктивных элементах
Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов
Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.
Для обеспечения максимальной устойчивости строительных лесов необходимо:
- подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
- обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
- Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.
Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.
Проектирование конструкций
Монтируют строительные леса заранее, до проведения специализированных высотных работ. Однако к изготовлению этого оборудования нужно подходить со всей серьезностью и ответственностью, ведь работать придется мастерам или лично вам на приличной высоте. При производстве необходимо придерживаться некоторых основных условий, которые нельзя игнорировать.
Леса могут казаться очень простой конструкцией. Однако проектировать ее нужно очень тщательно. На них должно быть удобно работать, подавать мастерам материалы в различных емкостях, которые крепят на время работы на несущих элементах.
При проектировании должны учитываться следующие параметры:
- Расчетная нагрузка;
- Безопасность использования;
- Универсальность применения;
- Простота монтажа и демонтажа;
- Многофункциональность конструкций.
При проектировании строительных лесов для собственных нужд необходимо учитывать собственный рост, а также то, сколько человек будет одновременно работать
Стоит принимать во внимание и основные виды планируемых работ (утепление фасадов, монтаж металлоконструкций, отделочные работы, облицовка плиткой или керамогранитом наружных стен). Дело в том, что, кроме людей, на лесах будут располагаться строительные, расходные и отделочные материалы, оборудование и инструменты, которые могут иметь значительный вес
Вышка-тура своими руками
При любых строительно-монтажных работах, мастера должны позаботиться о правильном и безопасном размещении рабочих на строительных площадках
Важно следовать технике безопасности при строительных работах на высоте
Для производства строительных и отделочных работ применяются строительные леса и вышки – туры. Они обеспечивают эффективную работу бригад строителей и удобную подачу необходимых материалов и инструментов к месту работ.
Чем удобна вышка – тура?
Одним из основных вспомогательных приспособлений на любой строительной площадке является вышка – тура vyshka-tura.com.ua. Она мобильна, её легко перемещать по мере выполнения работ на отдельных участках.
Собирать и демонтировать такие вышки можно буквально за 20 минут несколькими рабочими. Вышки имеют достаточно жёсткую конструкцию, что обеспечивает их надёжность и устойчивость.
Техническая характеристика вышки позволяет выполнять работы на большой высоте и быстро перемещаться на другой участок. Зачастую вышка – тур становится необходимым приспособлением в строительном деле.
Однако не всегда есть возможность приобрести или взять её в аренду. Совет напрашивается сам, — можно изготовить вышку нужного размера из подручных средств.
Какие материалы можно использовать для изготовления вышки?
Тура, изготовленная кустарным способом, может иметь вид разборной и неразборной конструкции. Конечно, разборный вариант более удобен в эксплуатации. В разобранном виде её легко и компактно можно перевозить на разные строительные объекты.
Разборка и сборка не займёт много времени. А вышедшие из строя элементы конструкции и крепления легко заменить.
А Вы знаете, что такую вышку не сложно изготовить самостоятельно из остатков металлических элементов на стройке и не тратить средства на покупку вышки – туры заводского изготовления.
Для изготовления вышки потребуются следующие материалы:
- Для стоек вышки применимы профильные трубы диаметром не менее 30 мм.
- Для укосин жёсткости потребуется труба диаметром 15 мм. или уголок с шириной полки 30 мм.
- Для перемычек можно использовать стальную трубу диаметром 25 мм.
- Можно с одной стороны приспособить колёса, они обеспечат удобство перемещения вышки.
Порядок изготовления вышки — туры
Вначале из трубы диаметром 15 мм. нужно изготовить отрезки по 2 метра по количеству планируемых секционных площадок вышки. На каждую секцию понадобится по четыре таких отрезка. Концы этих труб сплющивают для удобства крепления на основные стойки вышки.
Следующим этапом будет подготовка стоек вышки. Для этого профильная 30 мм. труба режется на отрезки в 1,5 и 0,75 м. Малые отрезки пойдут на изготовление ног конструкции, а трубы длиной полтора метра будут ступеньками.
При изготовлении неразборной конструкции, все элементы надёжно свариваются электросваркой с тщательной проверкой качества швов. Расстояние между труб ступенек не должно превышать 30 см. В конечном результате к основным стойкам монтируются колёса.
Изготовление сборно-разборной вышки более сложный процесс и потребует специальных крепёжных узлов (зажимных хомутов или болтов). Кроме того, для крепления элементов конструкции болтами необходимо просверлить много отверстий в трубах.
Как собрать деревянные леса

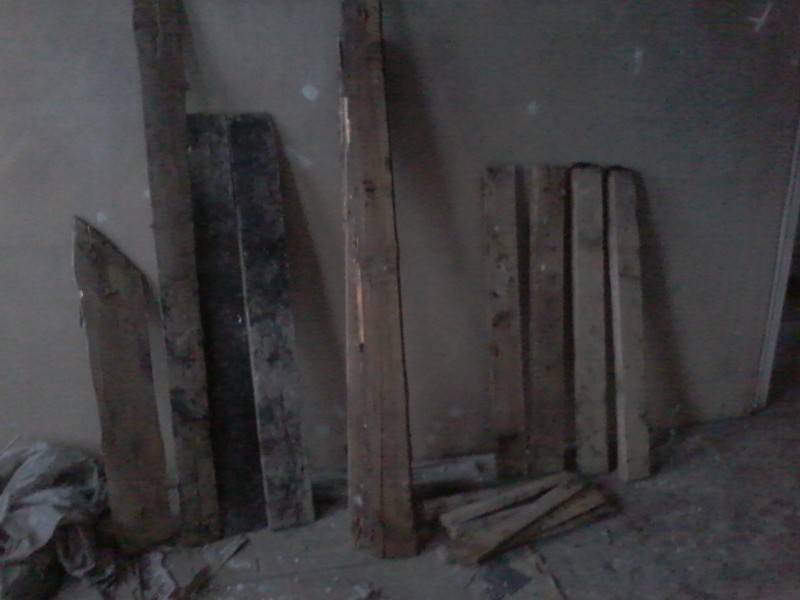

Что понадобится для монтажа лесов
Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:
- Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);

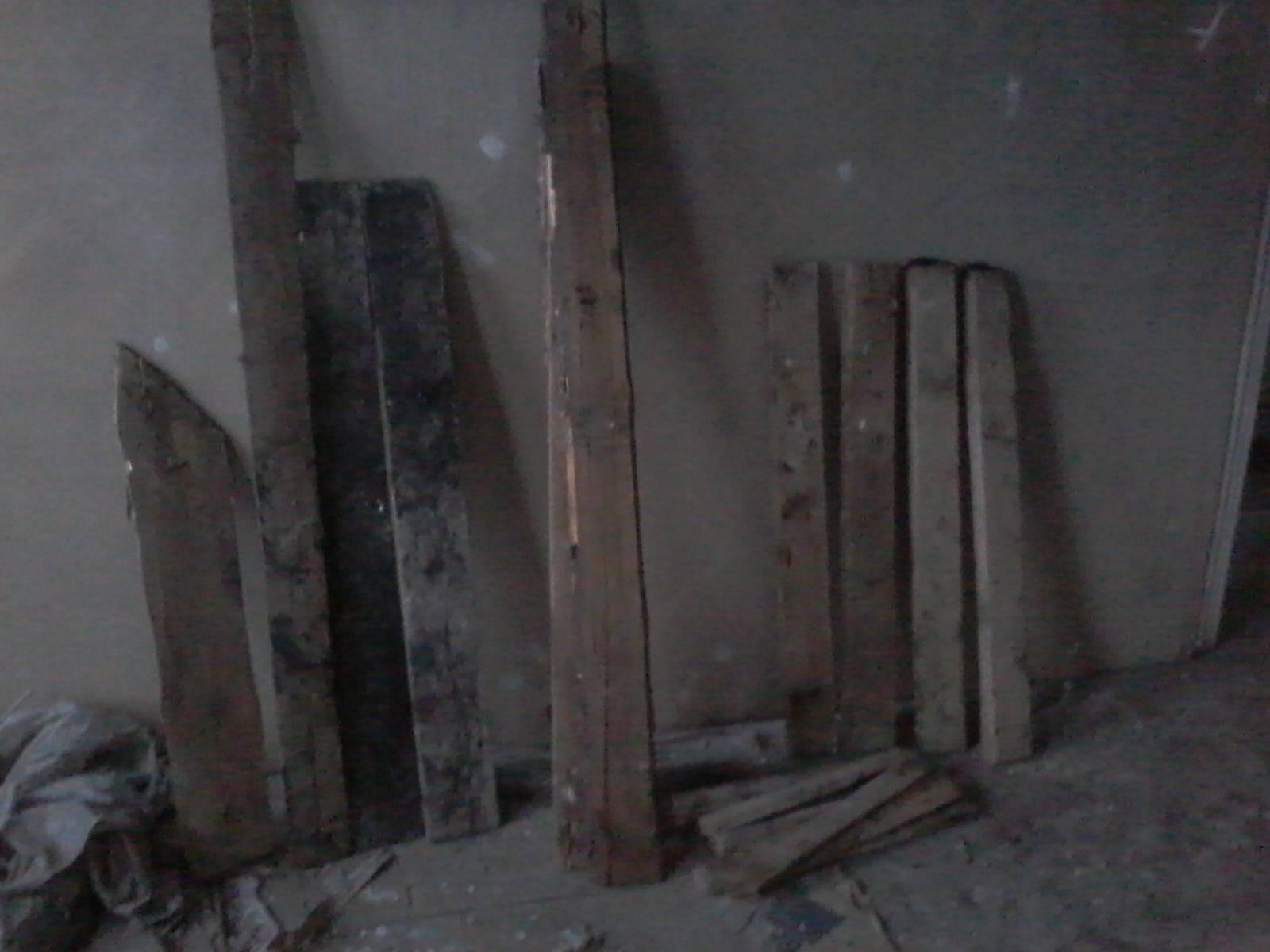

- Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
- Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

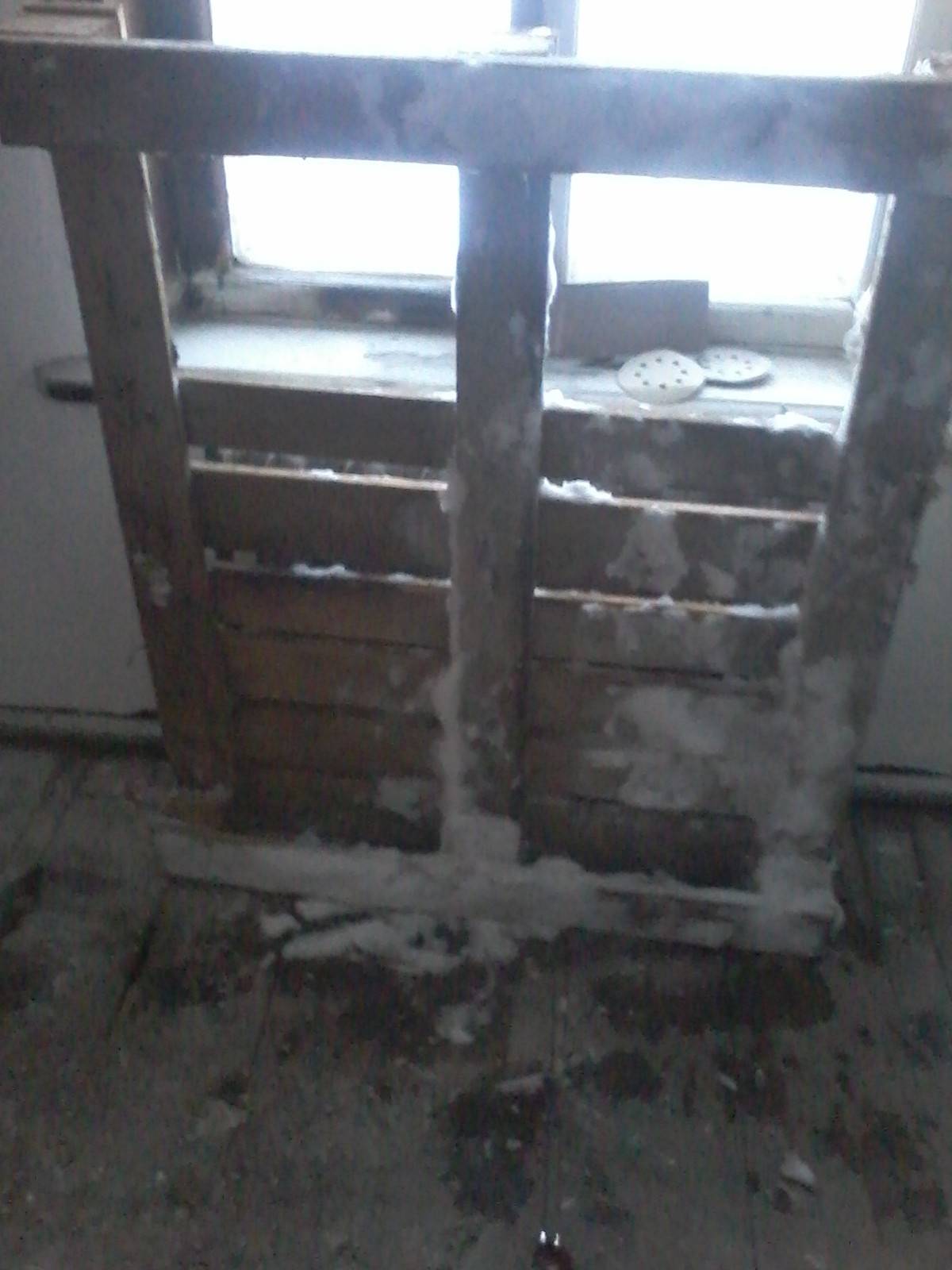

Изготовление рамы
Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

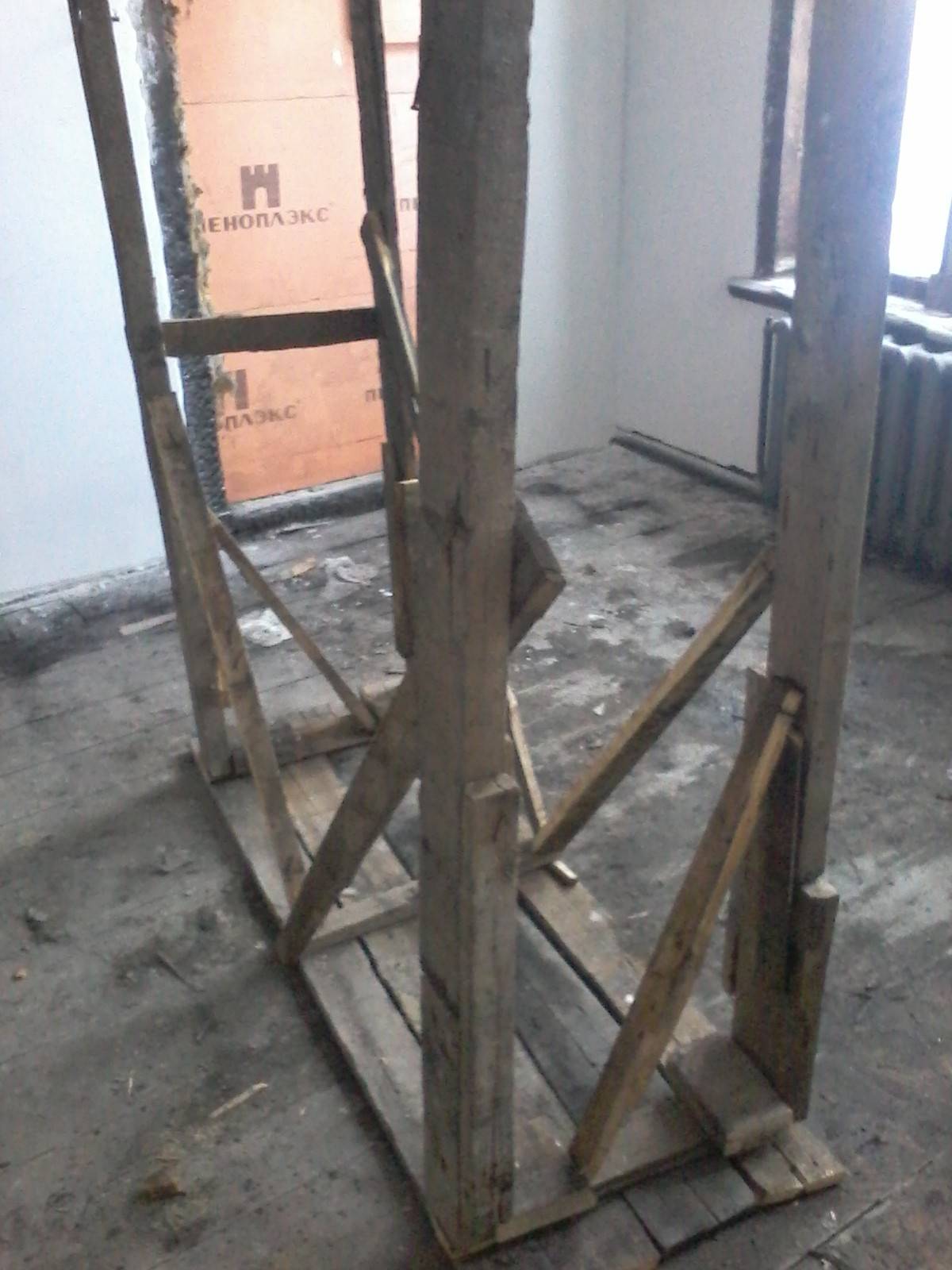

Сборка каркаса
Строительные леса своими руками
Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.
В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.
К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».
Подготовка дополнительных стоек

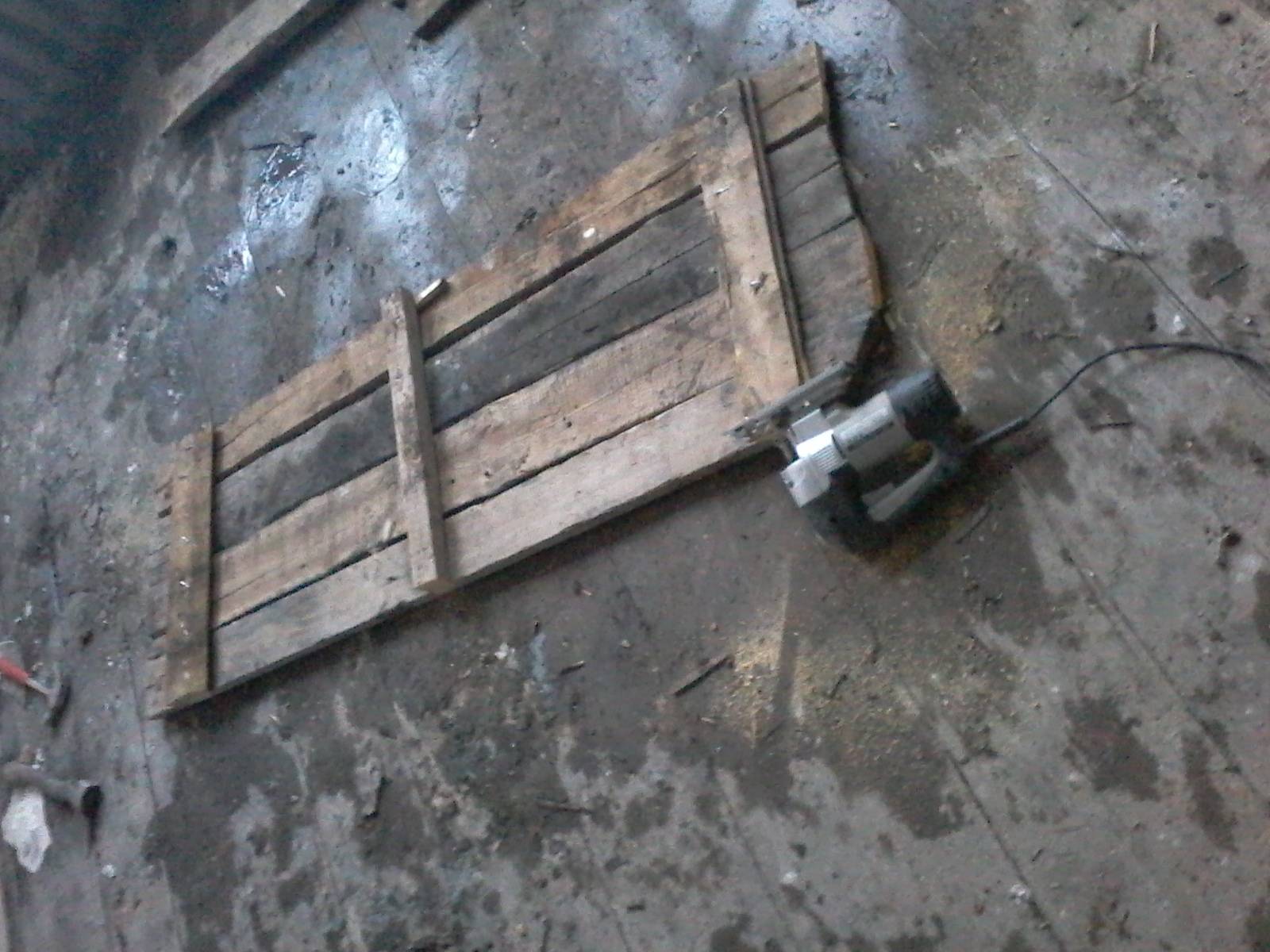

Монтаж настила
Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.
Монтаж настила
Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.
Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.
Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.
От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.
Грамотно сделанные перемычки – основа безопасности строителя
Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.
Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.
Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
Варианты сборки самодельных конструкций
Вышки на четырех опорах — чтобы увеличить поверхность, их соединяют вместе. Основание представляет собой раму из досок или брусьев. Такой способ позволяет создавать многоярусные сооружения и обычные двухметровые тумбы. Его часто применяют, когда нужно добраться до кровли или третьего этажа.
А-образные козлы представляют собой две самодельные стремянки, на которые сверху уложен настил. Подходят только для малоэтажных строений и применяются в основном при отделке. Конструкция проста и ненадежна. Горизонтальную площадку желательно приколотить гвоздями — иначе ее придется постоянно поправлять. Она довольно узкая и рассчитана только на одного человека. Перила и ступеньки отсутствуют. Наверх забираются по стремянке или приставной лестнице.

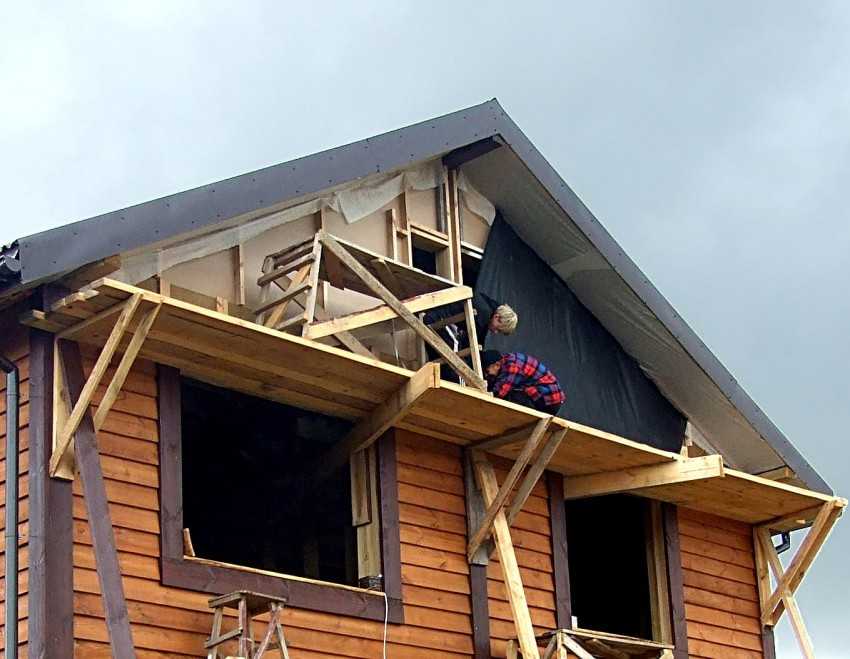

Приставные подмостки — их еще называют армянскими. Вместо рамы на четырех ногах здесь используются диагональные держатели. Низ упирается в грунт, верх — в угол, закрепленный на стену здания. К держателям прибиваются перпендикулярные им доски. Одной стороной они крепятся к стене, другая служит основанием для рабочей поверхности.
Нагрузку воспринимает система из перпендикулярных брусьев. Вертикальный ряд прибивается снизу к стене, горизонтальный располагается сверху под прямым углом к нему. Горизонтальный вместе с настилом удерживают доски, образующие с ним острый угол. Полки рассчитаны на небольшую нагрузку. После них на поверхности останутся заметные следы от широких гвоздей, анкеров или саморезов. Без диагонального держателя толщину и количество крепежей придется увеличить.
«За» и «против»
Во-первых, строительные леса — это не небольшие строительные подмости–козлы, а довольно громоздкая конструкция, которую надо будет где-то хранить после того, как исчезнет в ней необходимость.
Деревянные леса, конечно, можно потом разобрать, но работа это трудоемкая, да и доски, если они вам в ближайшее время не понадобятся, тоже надо где-то складывать. Не забывайте, что деревянные леса собираются с помощью гвоздей, а не саморезов, поэтому доски уже не будут полностью целыми. К тому же при выполнении работ на строительных лесах древесина нередко пачкается раствором или краской.
Во-вторых, строительные леса не заводского изготовления предназначены для работы максимум на уровне второго этажа (от земли). На большей высоте эксплуатация самодельных лесов становится опасной.
В-третьих, строительные леса требуются достаточно редко (только для ремонта фасада здания), поэтому сборка и разборка такой временной конструкции оказывается не выгодна в части затраченного на эту работу времени.
В-четвертых, нередко строительные леса приходится делать длинными (к примеру, не менее 6-ти метров для монтажа сайдинга). Соответственно, возрастает их вес, и переставить самодельные деревянные леса на другую сторону дома становится проблемой даже для трех-четырех человек.
Если фасадные работы вы не планируете выполнять самостоятельно (а собираетесь нанять строительную бригаду), то о лесах можно особо не задумываться, так как строители обычно приходят на участок со своими лесами и подмостями.
Однако по окончании строительства (и по прошествии некоторого времени) строительные леса могут понадобиться для проведения небольших фасадных ремонтных работ. Можно ли этого избежать?
Конечно. И для начала позаботьтесь о том, чтобы фасад вашего дома не требовал ремонта долгие годы. Для этого достаточно использовать при возведении стен облицовочный кирпич. Сейчас он выпускается многими производителями и при этом в достаточно большой цветовой гамме.
А вот другие облицовочные материалы (такие как сайдинг, штукатурка и прочие) будут периодически требовать вашего внимания и, соответственно, дополнительных расходов, так как сделать строительные леса (купить или взять в аренду) бесплатно у вас не получится.

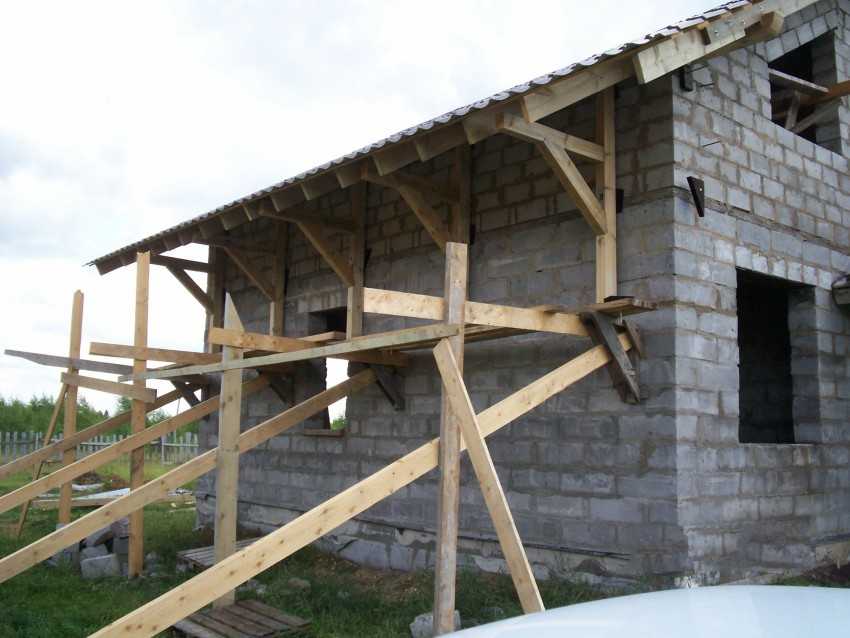

Стандартные леса из дерева
Конструкция этих подмостей пришла к нам из Средних веков. Принцип формирования рамы и соединения деталей с тех пор не изменился. Усовершенствовались только сами крепежи
На них стоит обратить особое внимание
Основные элементы деревянных лесов
1 — стойки; 2 — поперечены; 3 — настил; 4 — раскосы; 5 — стабилизирующие откосы
Стойки. Вертикальные опоры из обрезной доски хорошего качества. Воспринимают нормальную (по вектору гравитации) нагрузку от всей конструкции и передают её на основание (грунт). Требования к стойкам:
- Доска обрезная 1-го сорта любой породы.
- Толщина доски — не менее 30 мм, ширина — не менее 100 мм.
- Механическая целостность каждого отдельного элемента. Доска не должна быть лопнувшей, надломанной, гнилой, кривой, переменного сечения, с избыточным обзолом или отверстиями.
- Доска не должна быть поражена насекомыми.

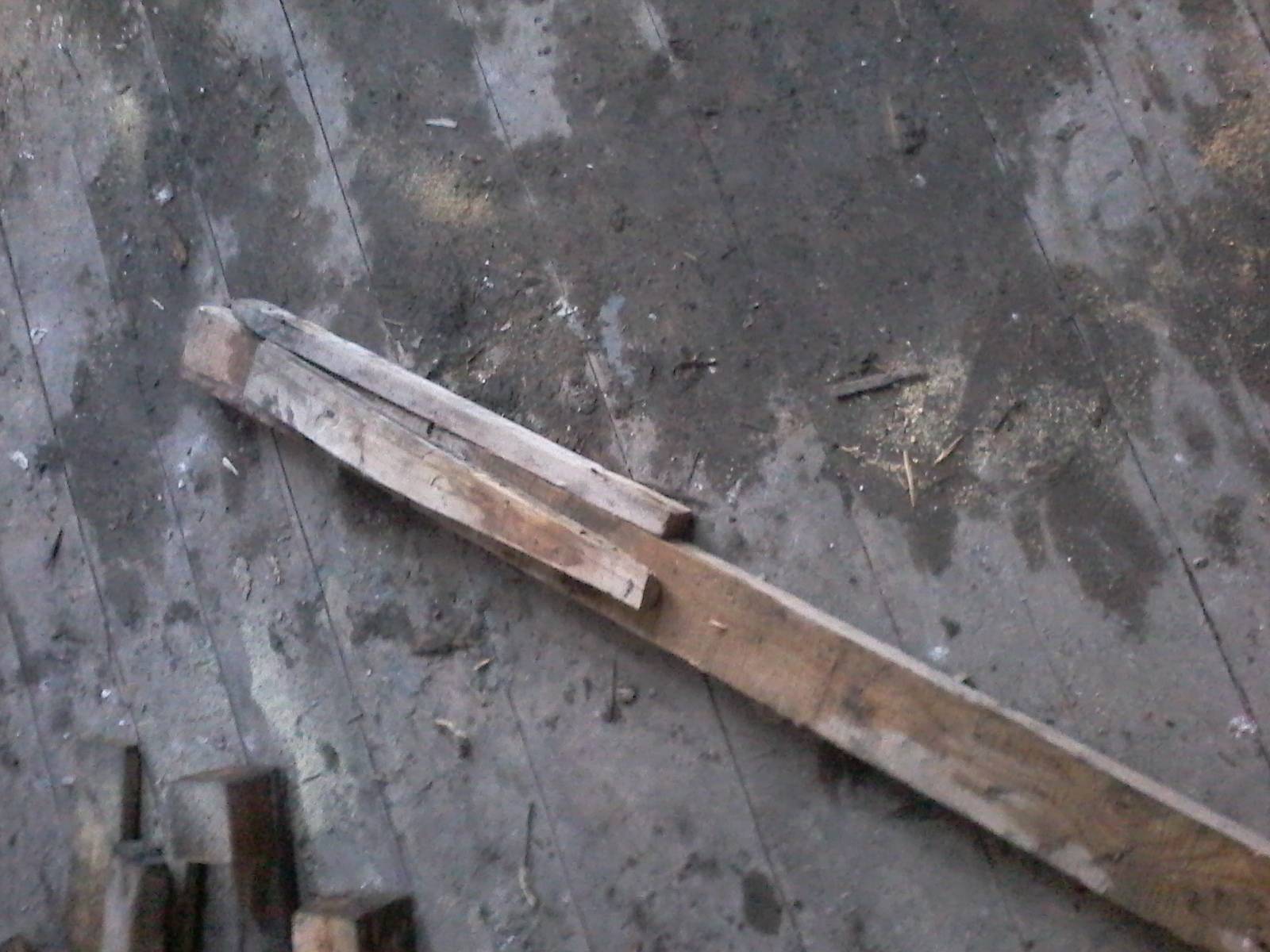

Особое внимание необходимо уделить узлу сращивания стоек по вертикали. Элементы должны соединяться «встык», а не «внакладку» и зажиматься с обеих сторон. Поперечины
Воспринимают нагрузку от настила и передают на стойки. Требования к ним аналогичны требованиям к стойкам. Одно дополнительное требование: недопустимо использование срощенных поперечин без дополнительной опоры
Поперечины. Воспринимают нагрузку от настила и передают на стойки. Требования к ним аналогичны требованиям к стойкам. Одно дополнительное требование: недопустимо использование срощенных поперечин без дополнительной опоры.
Настил. Поперечные трапы, передающие нагрузку от людей и материалов на поперечины. Может быть выполнен из обрезной или необрезной доски, а также быть комбинированным — направляющие из доски, сверху листовой материал. Допускается сплошной настил и в разбежку.
Раскосы. Диагональные связи, соединяющие стойки разных рядов. Допускается использование рейки, горбыля. Желательно устанавливать раскосы максимальной длины, чтобы связать наибольшее количество стоек.
Откосы. Диагональные упоры, поддерживающие конструкцию во избежание отклонения от стены. Обычно применяют доску 25 мм.
Правила возведения деревянных лесов
Существует набор общих правил, соблюдая которые вы сможете собрать надёжную и безопасную конструкцию. Эти правила выведены из требований ТБ и опыта работы мастеров-высотников:
- Основание должно быть надёжным. Если под ногами рыхлая земля или песок — сделайте деревянные площадки для опоры стоек.
- Ширина прохода между стойками — не менее 500 мм.
- На каждый узел — не менее 3-х точек крепления. При многоточечном креплении — шаг 50–70 мм в шахматном порядке.
- Используйте мощные саморезы (не менее 4,2 мм). В случае сборки на гвоздях (100 мм) загибайте их с обратной стороны.
- Всегда устанавливайте поручни с внутренней стороны стойки.
- Применяйте лобовую доску (ограждение у настила).
- Стойки в месте сопряжения должны быть торцованы.
- Шаг стоек от 1 до 2 м, минимальная толщина настила 25 мм.
Сборка лесов
Для создания деревянной конструкции подмостей понадобится минимум инструмента: пила, молоток с гвоздями и рулетка.
Порядок работы:
- Длину рабочего пространства следует разделить на оптимальный шаг (1,5 м) и получить количество стоек.
- Собираем «конверт» — раму из стоек и поперечин. Для этого выкладываем параллельно две доски и отмеряем высоту яруса. Сшиваем их в этом месте поперечиной.
Внимание! Угол между стойкой и поперечиной должен быть 90°. Перекосы могут деформировать раму под нагрузкой
- Сшиваем раму раскосом.
- Заготавливаем необходимое количество «конвертов».
- Установить два «конверта» вертикально, в проектное положение. Сшить их раскосом на максимальной высоте так, чтобы они стояли без поддержки.
- Установить количество конвертов согласно длине доски настила так, чтобы её края попадали на поперечины.
- Завести доску настила на поперечины и зафиксировать. Усилить раскрепление раскосами.
- Закрепить настил сверху саморезами или гвоздями.
- Установить аналогичным образом остальные «конверты» и настил.
Внимание! Никогда, ни при каких обстоятельствах не сращивайте настил между опорами! Стык досок или листов настила должен приходиться на поперечину!
- Установить поручень и лобовую доску.
- По возможности привязать конструкцию к стене.
- Если высота более 2-х ярусов и требуется наращивание стоек, следует сначала установить откосы. Для этого нужно связать стойки в нижней части горизонтальной доской максимальной длины. Затем край этой доски связать с верхом стойки — получится надёжный треугольный упор.
Разбор лесов проводится в обратном порядке — демонтаж настила, поперечин, наращенных стоек, откосов и конвертов. Разборку должны проводить квалифицированные и опытные плотники.
Правила сооружения каркаса
До начала сборки строительных лесов, следует тщательно утрамбовать землю на участке, где они размещаются. При проведении работ в дождливое время, желательно сделать водоотвод. Так почва под подмостками не размоется, и конструкция останется изначально крепкой и надежной. Для стабильности сооружения под опорные стойки подкладывают доски.
Деревянные каркасы рассчитаны на небольшой вес

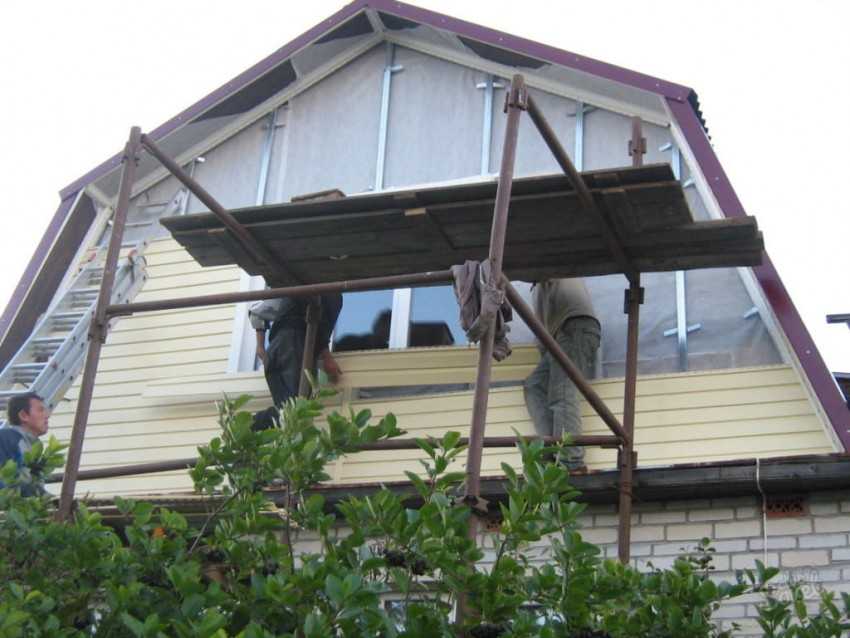

Самодельные леса из профильной трубы собираются в такой последовательности.
Нарежьте заготовки труб – для диагональных распорок длиной 2 метра, а для горизонтальных – 1 метр.Обратите внимание! Двухметровые распорки надрезаются на 7-8 см с каждого конца и расплющиваются. В будущем это упростит соединение деталей с профилем.
Соедините между собой две вертикальные стойки распорками
Проследите, чтобы они находились в горизонтальном положении.
Соедините горизонтальные участки лесов стяжками (расстояние между ними должно быть 30 см). Впоследствии вы уложите на них доски.
Закрепите соединительные элементы.
Просверлите на опорах и стойках отверстия под болты.
Окончательно соберите конструкцию из профильной трубы (доски зафиксируйте саморезами).
Почистите леса и покройте их краской.
Сверьтесь с чертежами, по которым делались строительные леса из труб своими руками.
На заметку! Временные сооружения из нескольких секций соединяются переходниками. Для этого отрезают 8-10 см трубы сечением 3х3 см, продевают в него отрезок профиля сечением 2,5х2,5 см. Детали соединяют сваркой.
Как сделать строительные леса своими руками
Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

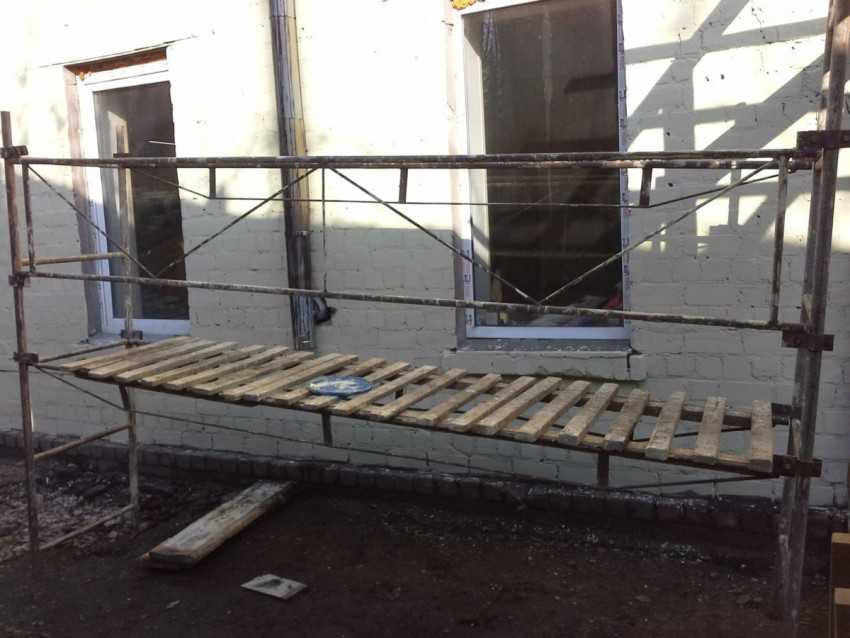

Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.
Набор заготовок для сборки одной секции включает следующие элементы:
- Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
- Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
- Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
- Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
- 10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.
Сборка одноуровневой секции металлических лесов состоит из нескольких операций:
- к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
- к стойкам приваривают горизонтальные перемычки;
- в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
- сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
- концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
- затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
- стяжки фиксируют к стойкам болтами и затягивают гайками;
- на стойках и перилах сверлят отверстия под болтовые соединения;
- к отрезкам труб приваривают пластины (подпятники);
- собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
- на боковые перемычки укладывают настил из доски «сороковки».
Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.
Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.
Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.
В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).
Порядок монтажа рамочных лесов ЛРП
Монтаж и демонтаж лесов должен производиться под руководством ответственного производителя работ, который должен: 1) изучить конструкцию рамных лесов; 2) составить схему установки для конкретного объекта, согласно ППР; 3) составить перечень потребных элементов; 4) произвести согласно перечню приемку комплекта металлоконструкций со склада с отбраковкой поврежденных элементов. 5) знать и использовать всю нормативную документацию, связанную с техникой безопасности в строительстве (СНиП 12-03-2001, ГОСТ 12.3.033-84, ГОСТ 27321-87, ГОСТ 24258-88 и т.д.) . 2. Рабочие, монтирующие легкие леса, предварительно должны быть ознакомлены с конструкцией и проинструктированы о порядке монтажа и способах крепления элементов к стене.
МОНТАЖ ЛЕСОВ:
1 этап — современные рамные леса устанавливают на спланированную утрамбованную площадку, обустроенную водоотводом и и заградительными барьерами. Под башмаки (или регулируемые опоры) укладывают в поперечном направлении подкладку из доски толщиной не менее 50 мм. Следует обеспечить горизонтальность подкладки, но без помощи кирпичей, камней и обрезков из досок. Горизонтальность лесов может быть обеспечена устройством специального временного опорного сооружения (стабилизирующая опора).
Инструкция сборки строительных лесов
В данном случае, сборка лесов предполагает использование деревянных материалов, поскольку мало кому придёт в голову в дачных условиях заниматься сборкой металлических лесов, если только они не представляют собой уже готовые к сборке элементы, имеющие небольшие размеры.
А деревянные строительные леса, изготовленные своими руками, могут быть полезными только для работ на уровне, не превышающем второго этажа и в основном для проведения ремонтно-фасадных работ. Их использование в более тяжёлых условиях и при больших нагрузках может оказаться не просто невозможным, но ещё и опасным. Тем не менее, чтобы вы всё-таки не запутались в этапах сборки, предлагаем вам воспользоваться инструкцией сборки простейшей конструкции.
Прежде всего, вам следует запомнить ориентировочные величины. А именно:
- Расстояние между стойками не должно выходить за пределы двух — двух с половиной метров.
- Ширина настила для работы должна быть не менее метра.
- Общая высота конструкции должна быть не более шести метров.
А теперь — за работу! Для того чтобы приступить к сборке, необходимо заранее заготовить все необходимые материалы. Это будут:
- Доски, толщина которых не меньше пятидесяти миллиметров, а ширина не менее ста мм. Можно их заменить брусом 10х10 или кругляком для упоров и стоек.
- Доски для ограждения и распорок. Их толщина должна быть как минимум тридцать миллиметров.
- Доски для настила и перемычек — 50 мм толщины.
- Гвозди. Но не вздумайте их заменять саморезами — в этом деле они не надёжные товарищи.
1. Соблюдая все расстояния, которые были указаны немногим выше, со всех четырёх сторон скрепите четыре стойки с помощью имеющихся диагональных распорок.
2. Закрепите доски перемычек на той высоте, на которой нужно.
3. На установленных перемычках закрепите доски настила.
4. Обеспечьте надёжное ограждение, прибив специально приготовленную для этого доску.
5. Установите упоры.
Теперь вы можете приступать к непосредственным ремонтно-строительным работам на своём участке!
Из профильной трубы

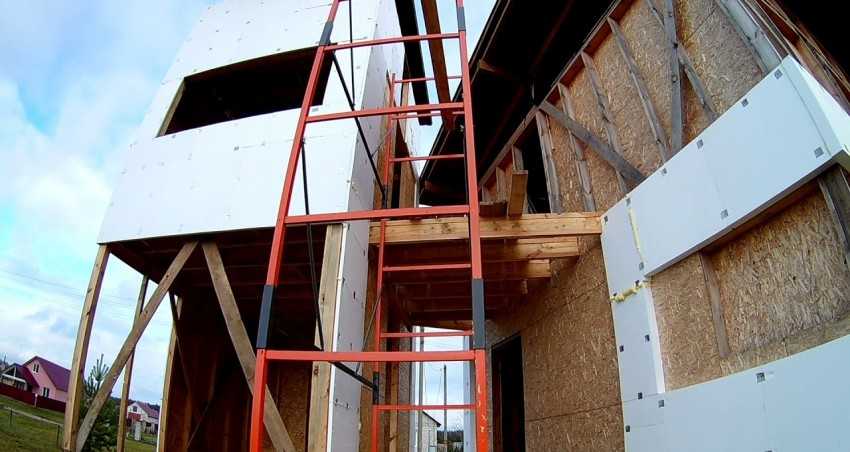

Металлические строительные леса
Теперь о том, как сделать строительные леса (разборные) из металла (габариты одной секции: высота – 1,5 метра, ширина 1 метр, длина 1,65 метра). Количество секций определяйте исходя из необходимой вам высоты строительных лесов.
- Приготовьте необходимые материалы:
- для стоек — профильная труба (квадратное сечение) 30х30 мм – длина 1500 мм;
- для распорок – труба диаметром 15 мм;
- для соединительных вставок (переходников) – профильная труба 25х25 мм;
- настил сделайте из досок толщиной в 40-50 мм и длиной 210-220 см.
- Трубу для распорок нарежьте из расчета:
- для диагональных элементов – по 2 метра;
- для горизонтальных элементов, соединяющих стойки с боков конструкции – по 96 см.
- Диагональные двухметровые распорки надрежьте с двух концов (на 6-8 см) и расплющьте их (так их будет удобнее крепить).
- Соедините вместе по две стойки, сварив их между собой горизонтальными распорками с шагом (по вертикали) в 30 см.
- Соберите переходники: на профильную трубу сечением 25Х25 мм длиной 25-30 см наденьте и приварите в центре небольшой отрезок профильной трубы 30х30 см (длиной 7-8 см).
- Просверлите отверстия под болты на стойках и диагональных распорках.
- Соберите всю конструкцию, отшлифуйте и покрасьте.
- Поставьте одну секцию на другую (соединяя их с помощью переходников), в нужном месте уложите настил из досок.
