Особенности и применение хомутовых строительных лесов

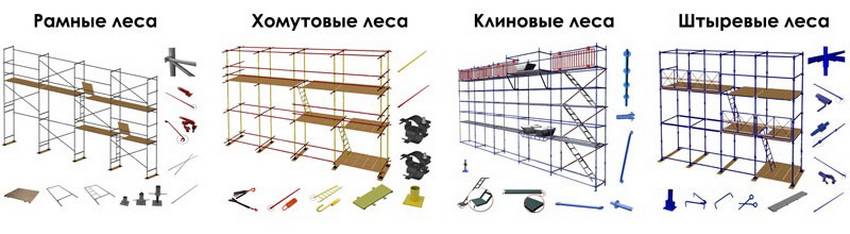

Виды и типы строительных лесов

Ещё в древности, чтобы возвести достаточно высокое здание, люди использовали временные конструкции, позволяющие работать на высоте. Строительные леса получили своё название из-за того, что в прошлом для них применялся вчерне обработанный или круглый лес. А какие строительные леса есть сейчас?

В настоящее время строительные леса чаще всего представляют собой сочетание металлического каркаса и деревянных настилов. Причём конструкция может использоваться многократно, перемещаясь с одной стройки на другую.

Первый вид строительных лесов — рамные. Основанием такой конструкции служит металлический каркас, созданный из вертикальных рам. Между собой они соединяются диагональными и горизонтальными связями. На рамах эти связи крепятся флажковыми замками, из-за чего этот вид лесов зачастую называют флажковым. Рамные строительные леса весят немного, легко монтируются — это плюс. Но на фасадах со сложной геометрией они использоваться не могут. Нормативная нагрузка — 200 килограммов на квадратный метр.

Клиновые строительные леса получили своё название благодаря способу соединения элементов. Нормативная нагрузка такой конструкции, которая может подниматься на высоту до 40 метров, достигает 300 килограммов на квадратный метр. Стальные клинья служат фиксаторами и вбиваются молотком. Надёжная конструкция позволяет использовать клиновые строительные леса в авиастроении и судостроении. Воздействие на здание или другой строящийся объект получается минимальным.

Штыревые строительные леса. Заявленная нормативная нагрузка составляет 200 килограммов на «квадрат». Крепятся, как хорошо видно на фотографии, введением специальных штырей в трубки, которые приварены к стойкам. Высота, на которую могут подняться штыревые леса — 40 метров. Для жёсткости есть раскосы, установленные диагонально. Конструкция простая, поэтому достаточно популярная.

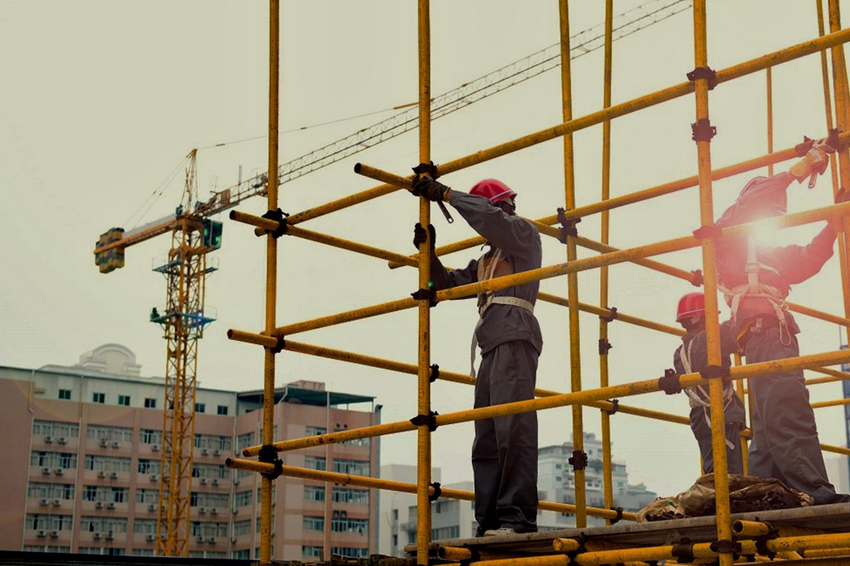

Хомутовые строительные леса могут возводиться на высоту до 80 метров, они чаще всего применяются именно на сложных объектах. Монтировать их сложнее, нормативная нагрузка составляет 250 килограммов на «квадрат». Хомуты, которые соединяют элементы конструкции, могут быть поворотными и глухими, стягиваются болтами. У хомутовых строительных лесов нет строгого геометрического размера, можно выбрать разный шаг стоек, поменять высоту ярусов и размеры рабочей зоны.

Существуют также подвесные строительные леса, которые, как понятно из названия, нагрузку на почву не создают, свисая с крыши или верхнего этажа здания. Чаще всего применяются на высотках, где обычные леса применять нельзя. Ещё одна разновидность — чашечные леса, приставные, типа чашка-замок. Такие конструкции можно использовать в качестве опалубки перекрытия.

Хомутовые строительные леса: особенности конструкции

Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.

Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.

Особенность хомутовых строительных лесов в том, что они могут иметь любую конфигурацию

Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.

Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.

Основные требования

Производство строительных лесов регламентируется ГОСТом 24258-88, а правила хранения — ГОСТом 15150-69. Ширина настила из дерева должна быть равна хотя бы 1,5 м. Ширина щели между досками должна составлять менее 1 см. Материал для настила должен лежать на опоре конструкции внахлест и выходить по обе стороны от него хотя бы на 20 см.

При одновременной работе с двух настилов между ними должен быть установлен промежуточный.

Также в комплект включаются лестницы, которые устанавливаются между ярусами. Концы закрепляются наверху. Обычно леса бывают заземлены, чтобы уберечь рабочих от случайных ударов током. Подвешенные провода от электроинструментов закрепляются на специальных изолирующих элементах. Качество установленных лесов до 4 м в высоте оценивается производителем.

Особенности крепежа

Принципиальным отличием хомутовых строительных лесов от конструкций схожего назначения, например, рамных лесов или вышек-тур является способ крепления отдельных элементов между собой.

Хомутовый крепёж представляет собой пару U-образных пластин (обычно стандартного диаметра, под дугу 42,48 и 57 мм), которые соединяются между собой болтами. Для обеспечения надёжной затяжки и исключения деформации скоб при нагрузке болты должны иметь плавный радиусный переход от головки к стержню и снабжаться шайбами, создающими дополнительный заклинивающий момент.

При креплении к стене, в необходимом месте устанавливается анкер (соотношение его диаметра к глубине забивки должно быть не менее 1:2). С противоположной стороны подводится поперечина.

Классификация разновидностей хомутового крепежа может быть выполнена:

  • По их технологическому назначению;
  • По технологии производства.

Для соединения отдельных элементов хомутовых строительных лесов выпускаются хомуты жёсткого или поворотного типа. Первые соединяют элементы только под прямым углом, для чего в необходимом месте на одну из стоек или ригель накладывается стальной замок, состоящий из кольцевого бандажа, регулируемого по диаметру. В зазор между бандажом и образующей вводится одна из скоб хомута, после чего она стягивается болтом со второй его половиной. Поворотные хомуты отличаются возможностью соединения параллельно расположенных стоек. Они применяются в паре, причём каждый из хомутов располагается зеркально по отношению к смежному. Угол наклона таких хомутов можно менять.

Надёжность и долговечность хомутового соединения зависит от класса прочности крепежа. С увеличением длины стоек или ригелей класс прочности болтов и гаек увеличивается. Обычно для болтов он не может быть ниже 5.6. Эксплуатационная долговечность хомутов зависит также от технологии их получения. Хомуты получают холодной штамповкой из полосы, при этом происходит некоторое упрочнение материала (сталь с пределом прочности не ниже 400 МПа). Поворотные хомуты иногда изготавливают в клиновом исполнении, когда подголовник болта имеет форму усечённого конуса: это помогает плавно увеличивать затяжку соединения, не деформируя хомут.

Все детали хомутового крепления должны иметь антикоррозионное покрытие (обычно – цинкование).

Размеры рамных лесов ЛР-20

Строительные леса ЛР-20 — это облегченный вид оборудования для малоэтажного, а также частного строительства и ремонта. Предназначены для отделочных, штукатурных работ и реконструкции, ремонта зданий высотой до 20 метров.

Характеристики и размеры лесов строительных облегченных ЛР-20:

  • максимальная высота лесов: 20 м;
  • шаг яруса: 2 м;
  • шаг рам вдоль стены: 2,3 м;
  • ширина прохода между стойками рам: 0,67 м;
  • нормативная поверхностная нагрузка: 200 кгс/м;
  • рама (с лестницей и проходная): 2х0,7 м;
  • цельнометаллический настил: 0,3×3 м;
  • настил деревянный: 1,0х1,0 м.

Леса облегченные ЛР-20 помогают каждому хозяину иметь в своем распоряжении надежного помощника на даче или личном участке. При компактности и недорогой стоимости, они обеспечивают безопасность и жесткость конструкции в течение десятков лет.

Для строительных, ремонтных работ на высоте, в том числе монтажа и текущего содержания разного рода оборудования, используют также вышки-туры. Они отличаются от лесов мобильностью, конструкцией и размерами.

Конструктивные особенности

Леса строительные обладают рядом как схожих, так и отличительных особенностей. Независимо от вида, все конструкции обладают легким весом и удобным типом сборки. Для монтажа не требуется специальный инструмент. Подмости удобно разбирать и переносить в другое место. Сооружения достаточно универсальны и применяются для разноплановых видов работ снаружи здания и во внутренних помещениях.

Все строительные леса состоят из отдельных элементов, образующих единую систему. В основную комплектацию входят:

  • стойки — основной несущий элемент;
  • распорки (диагональные, горизонтальные) обеспечивают устойчивость;
  • упоры, оберегающие собранные строительные леса от заваливания;
  • перемычки для крепления платформы;
  • настил из дерева или металла — основная площадка для рабочих;
  • защитное ограждение — для обеспечения безопасности строителей;
  • лестницы или стремянки для поднятия на высоту.

Инструкция по сборке и установке рамных строительных лесов

Рассмотрим схему сборки и установки на примере рамных строительных лесов: вспомогательные конструкции этого типа являются одними из самых распространенных среди строительных организаций.

1 этап. На подготовленной площадке устанавливаются деревянные подкладки и подпятники. Необходимо следить за тем, чтобы опорные поверхности рам конструкции были строго в горизонтальной плоскости.

2 этап. Установка рам первого яруса и соединение их горизонтальными и диагональными связями. По краям необходимой длины лесов монтируются рамы ограждения

3 этап. Сборка рам второго яруса. Диагональные связи следует устанавливать в шахматном порядке. При монтаже используют ригели, на которые укладываются щиты настилов.

4 этап. Установка наклонных лестниц в местах, отведенных для люков.

5 этап. Закрепление лесов на фасаде здания или сооружения.

6 этап. Повторяя этапы 3, 4, 5 набирают нужную высоту конструкции.

7 этап. Установка защитных ограждений или фасадной сетки, организация молниезащиты.

Особенности производства штыревых лесов

Штыревые леса отличаются от рамных прежде всего тем, что не имеют модульной конструкции. В собранном состоянии представляют собой каркас из стоек, ригелей, башмаков и связующих. Монтаж конструкции осуществляется посредством трубчатых элементов, на которые навариваются штыри. Простая конструкция и минимум компонент сделали ее широко распространенной в советское время.

Габаритные размеры строительных лесов штыревого типа также стандартизированы и отражены на типовых чертежах. Этот вид конструкции подразделяют на несколько подвидов, различающихся высотой рабочей зоны и эксплуатационными характеристиками:

  • ЛШ-50. Строительные леса, используемые для объектов с максимальной рабочей высотой до 50 метров. Для изготовления используют стальные трубчатые элементы с размером (48/3 мм). Высота такой секции составляет 2 метра, а длина варьируется от 1.5 до 3 метров. Ширина прохода также может изменяться в пределах 1-2 метров.
  • Э-507. Леса этой конструкции используются на фасадах, где высота не превышает 60 метров. Для изготовления применяют трубчатые элементы 57 диаметра, имеющие стенку с толщиной в 3.5 мм. Расстояние между соседними стойками стандартизировано и составляет 1.6 метра.

Штыревые (они же ригельные) строительные леса повсеместно зарекомендовали себя как надежное решение с большим сроком службы. Простая сборка и высокий индекс удельной нагрузки позволяют использовать их в сложных эксплуатационных условиях на высоте более 30 метров.

Из какого материала изготавливают строительные леса: фото изделий

Строительные леса – фото наглядно отображают разные варианты – могут быть деревянными, оцинкованными, стальными и алюминиевыми. Последний вариант является самым легким и мобильным, его целесообразно использовать для внутренних или наружных работ на небольшой высоте. Самыми крепкими и долговечными считаются стальные конструкции, которые легко ремонтируются, чего нельзя сказать про леса из алюминия. Оцинкованные изделия также являются прочными. Главное их достоинство – стойкость к коррозии, поэтому это оптимальный вариант для наружных работ, где они могут стоять длительное время при неблагоприятных погодных условиях.

Цена строительных лесов из стали и оцинковки будет намного выше, чем у аналогов из других материалов. К тому же такие конструкции являются наиболее тяжелыми, что усложняет их транспортировку. Однако такие леса способны выдержать не только людей, но и необходимые инструменты и материалы. Поэтому стальные и оцинкованные конструкции используют чаще всего при масштабных строительно-монтажных работах.

Сегодня большой популярностью пользуются металлоконструкции от Дмитровского завода строительных лесов. Продукция характеризуется высокой прочностью, надежностью, долговечностью и приемлемой стоимостью.

Металлические конструкции лесов наиболее популярны сегодня

Кроме металлических лесов часто применяются деревянные изделия, которые являются простыми и экономичными в исполнении. Их можно легко изготовить самостоятельно из подручных материалов. Однако такая конструкция более громоздкая. Несмотря на то что она является разборной, как и другие аналоги, доски из-за того, что будут испачканы и повреждены гвоздями, вряд ли можно будет использовать для других мероприятий. Такое изделие рассчитано на выполнение работ на уровне максимум второго этажа.

Чашечные приставные леса

Конструкции такого типа чаще всего применяются для проведения работ непосредственно в месте реконструкции. Леса сооружаются на основе модульных крепежей чашечного типа. При этом диагональные ребра жесткости не требуются. Число элементов леса остается минимальным.

Профессионалы отмечают несомненные преимущества леса чашечного типа:

  • Высокие показатели прочности и надежности.
  • Высокие показатели жесткости, что позволяет увеличить нагрузку на приставную конструкцию.
  • Создание пролетов длиной до 3 м без потери прочности.
  • Сопротивляемость ударам.
  • Быстрота сборки.
  • Возможность создания различных гибких форм.
  • Отсутствие излишней фурнитуры упрощает монтаж и демонтаж.

Разборные металлические строительные леса штыревого типа

Такие конструкции пользуются большой популярностью на строительных площадках благодаря легкому и быстрому монтажу и разборке установки. В качестве узла соединения в лесах применяются штыри, которые располагаются на несущих опорах. Они стыкуются с отверстиями в трубах связующих элементов. Установки характеризуются прочностью, надежностью, жесткостью, устойчивостью, износостойкостью и долговечностью. Их можно использовать многократно, без труда перевозя с места на место в разобранном виде.

Схема сборки строительных лесов штыревого типа

Благодаря высокой несущей способности конструкция может выдержать значительное количество тяжелых строительных материалов. Такие леса применяются на территориях со сложным рельефом и при строительно-монтажных работах сооружений криволинейной конфигурации. К недостаткам конструкции можно отнести большой вес установки, что связано со значительным количеством металла.

Сегодня осуществляется продажа строительных лесов штыревого типа таких разновидностей:

  • ЛШ-50 – высотой до 50 м, секционной высотой 2 м, длиной 1,5-3 м, шириной прохода 1-2 м;
  • ЛСПШ-2000-4 – высотой 40 м, шириной прохода 1,6 м, высотой секций 2 м, длиной 2,5 м;
  • Э-507 – высотой 60 м, шириной прохода 1,6 м, длиной и высотой секций 2 м.

Купить конструкцию можно от 519 руб./м². Также некоторые компании предлагают взять установку в аренду. Цена м² строительных лесов составляет 90 руб./м².

Оставьте ваши данные и мы вам перезвоним:

  • Продукция Строительные леса
  • Хомуты для лесов
  • Вышки туры
  • Подмости каменщика
  • Строительные помосты
  • Алюминиевые лестницы
  • Строительный мусоропровод
  • Грузовые подъемники
  • Строительные краны
  • Фасадная сетка
  • Армированная плёнка
  • Защитно-улавливающая сетка
  • Тенты
  • Кабельные колодцы
  • Контейнеры для мусора
  • Оборудование для бетонных работ
  • Другое оборудование
  • Строительные люльки
  • Опалубка перекрытий
  • Мойки для колес
  • Пластиковые емкости
  • Мини АЗС
  • Распродажа

Аренда

  • Аренда рамных лесов до 40 метров

Аренда хомутовых лесов
Аренда вышек тур
Кран Умелец в аренду
Аренда подмостей каменщика
Аренда помоста для лестничных маршей «Балатон-6,1»
Услуги

  • Доставка

Монтаж строительных лесов
Монтаж строительных подъемников
Проектирование строительных подъемников
Монтаж строительного мусоропровода
Монтаж клиновых лесов
Монтаж хомутовых лесов
Акции
Доставка
Оплата
О компании

  • О нас

Строительные объекты
Новости компании
Вакансии
Отзывы
Гарантии
Политика конфиденциальности
Контакты

Вышка-тура

К одной из разновидностей строительных лесов можно отнести и вышки-туры. У них имеются колесные основы, поэтому разбирать при перемещении на относительно небольшие расстояния их не требуется, например вышка-тура УЛТ 80. Обычно применяется при проведении отделочных работ, высота которых составляет не более 10-12 метров. Может комплектоваться с другими строительными лесами с более сложной конструкцией.

Сетки для строительных лесов

Сетки для строительных лесов являются незаменимыми на объектах в качестве страховочного элемента. Они позволяют снизить риски падения с высоты и повысить степень защиты сотрудников.

Основой сеток для строительных лесов является полипропилен или полиэтилен. Для придания особой прочности сетки используют армирующий материал, например проволоку. Сетки изготавливают различной длины, ширины, с обработкой от воспламенения, различной плотности и разным размером ячеек.

Сетки для строительных лесов имеют следующие преимущества:

  • Легкость и простота монтажа.
  • Можно использовать неоднократно.
  • Хорошая прочность и амортизирующие свойства.
  • Улучшает эстетичный внешний вид здания.
  • Долговечны (не подвержены гниению и воздействию ультрафиолета).

Как устанавливают инвентарные строительные подмости

Порядок установки строительных лесов зависит от типа конструкции. Существуют виды, имеющие непосредственную опору на землю. Имеются варианты подмостей, опирающихся на стены здания или на несущие элементы, расположенные сверху. К ним относятся трубчатые подвесные леса, имеющие возможность изменения положения или перемещения по горизонтали.


Схема монтажа инвентарных строительных лесов

Монтаж обычных строительных подмостей (с опорой на землю) состоит из нескольких этапов:


Конструкция подмостей

  • Подготовка. Производится тщательная проверка элементов конструкции и комплектующих. Подготавливается площадка, обеспечивается горизонтальная плоскость для устойчивости сооружения.
  • Монтаж и установка. Производится сборка и установка лесов в соответствии с их конструкцией. При работе необходимо соблюдать все меры безопасности, обеспечить надежность монтажа, устойчивость.
  • Проверка прочности сооружения. Качество сборки должно гарантировать надежность и безопасность сооружения. Состояние конструкции периодически проверяется на соответствие всем требованиям технологии и безопасности.

Технология сборки других разновидностей обусловлена спецификой их использования. Монтаж представляет собой ответственную задачу, выполнение которой поручается людям, имеющим специальную подготовку и соответствующий допуск.

Правила эксплуатации

Леса должны начать эксплуатироваться после окончания монтажа и сдаче их показателей инженеру строительства и ответственному за технику безопасности.

Инженер обязан проверить правильность сборки узлов и каркаса, надежность опоры, ограждений, наличие отводов воды от основания лесов. Особо тщательно проверяются крепления к стенам и вертикальное положение рам. За чистотой и прочностью настилов ежедневно должен следить ответственный работник. Весовые нагрузки не должны превышать максимальных показателей. Когда какой-либо груз поднимают на леса, каркас подъемного механизма должен быть прикреплен к стене.

Описание видов

Рамные

Такие леса являются очень распространенными для строительно-реставрационных работ. Рамная конструкция крайне проста в сборке и строении. Вся конструкция представляет собой металлические рамы, которые закреплены фиксирующими замками. Внутри получающегося сооружение оставляются настилы для горизонтального передвижения и лестницы с люками – для вертикального.

Опоры составляют главную основу такой конструкции. Самые простые «ножки» представляют собой нерегулируемые трубы на приварной «пятке». Однако на данный момент все чаще можно встретить регулируемые опоры на колесах, которыми оснащаются вышки-туры. Такое устройство увеличивает мобильность лесов и их функциональную полезность.

Для основы конструкции используются проходные трубчатые рамы, а для передвижения производственного штата между секциями собираются лестничные рамы. Количество секций и их строение определяется габаритами здания или иного сооружения, а также типом планируемых работ. Для увеличения жесткости каждой рамы используются дополнительные трубы, которые крепятся крест-накрест внутри каждой секции за углы.

Для передвижения рабочих используются деревянные щиты или настилы из сосны или ели. Для перемещения грузов и тяжелых инструментов рекомендуется применять настилы из перфорированной стали. При этом существует и комбинированный тип. Его заказывают в зависимости от предстоящих задач.

Клиновые

Разборные клиновые леса представляют собой универсальное и функциональное строительное сооружение, его применение возможно практически во всех видах работ. Данные качества являются следствием особенностей конфигурации: она может быть абсолютно любой и зависит лишь от формы обслуживаемого здания или иного строения.

Однако все равно приготовление конструкции к работе стоит доверить специалистам. Данный тип лесов используется:

Источник

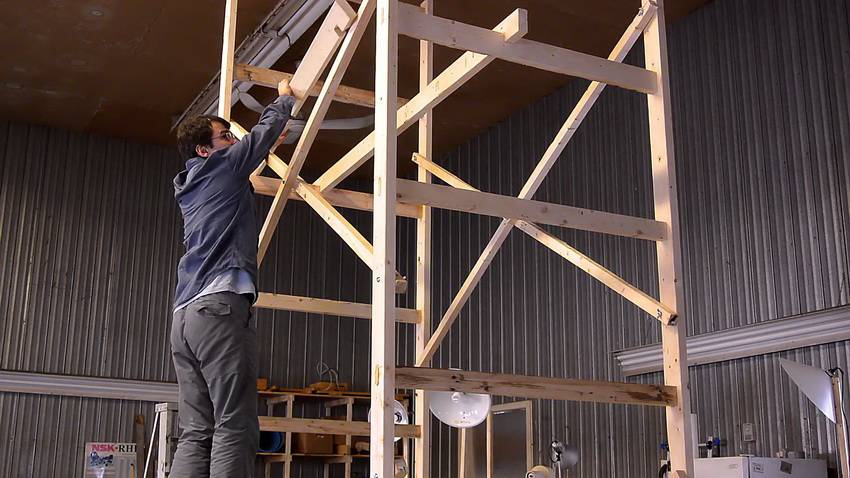

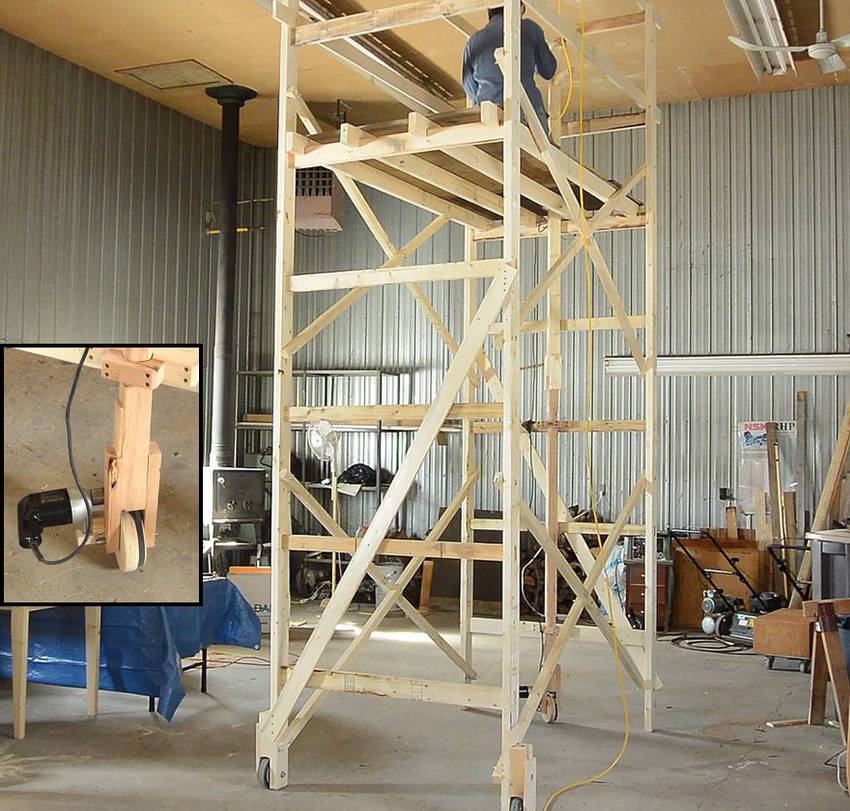

Деревянные строительные леса своими руками

Если есть желание сэкономить, а под рукой находятся материалы из дерева, тогда можно создать конструкцию самостоятельно. Перед тем как сделать строительные леса своими руками, следует изучить требования к изделию, чтобы оно было прочным и надежным.

При необходимости строительные леса можно соорудить из имеющихся под рукой досок

Расстояние между вертикальными стойками не должно быть больше 2,5 м. Высота установки достигает 6 м. Ширина настила может быть любой, но не менее 1 м

Важно, чтобы на нем мог поместиться не только человек, но и необходимые для работы инструменты и материалы

Для опор и стоек следует использовать деревянные брусья сечением 100х100 мм и доски – 50х100 мм. Толщина изделий для распорок не должна быть меньше 30 мм, а настила – 50 мм. Для ребер жесткости понадобятся изделия толщиной 25 мм. В качестве ограждающих элементов можно использовать тонкие доски. Для создания надежной конструкции необходимо применять исключительно строительные гвозди. Саморезы не способны создать надежное соединение.

После того как подготовлена комплектация установки, приступают к ее сборке. Работа начинается с крупных функциональных элементов. На горизонтальную поверхность укладываются два бруса на расстоянии длины конструкции таким образом, чтобы верхушки элементов немного сходились, что добавит установке устойчивость. Например, если расстояние между нижними концами составляет 3 м, то между верхними должно быть не более 2,6 м. С внутренней стороны опор крепятся боковины, которые являются основанием для настилов. Аналогичная операция проделывается с двумя другими брусьями.

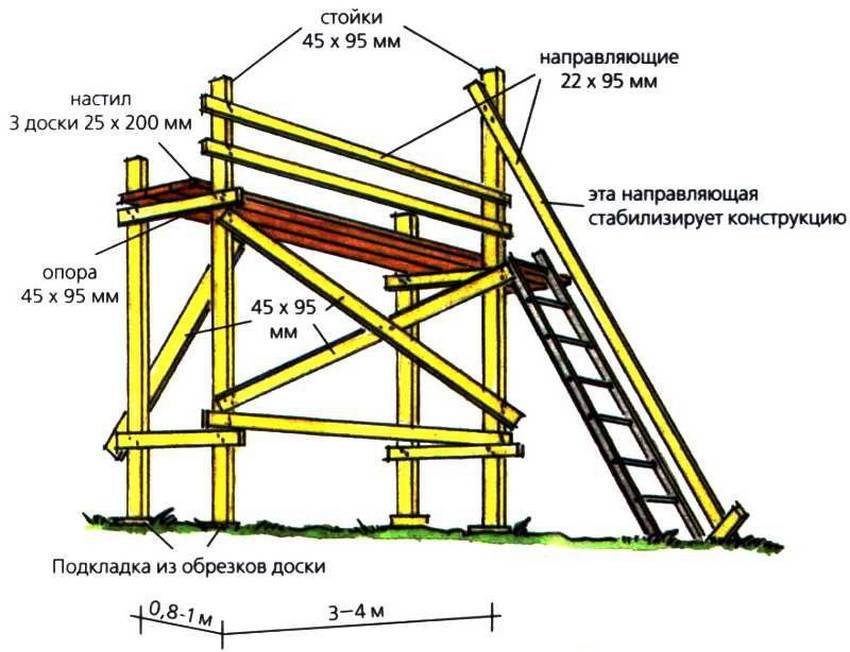

Схема сборки деревянных строительных лесов своими руками

Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости. Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см.

Стойки устанавливаются на расстоянии 2-2,5 м, что зависит от толщины досок, которые используются для настила. Элементы крепятся между собой при помощи укосов, благодаря которым конструкция не сложится в боковую сторону. Чем больше укосин и поперечин, тем прочнее и надежнее изготовлены строительные леса своими руками. Если высота конструкции составляет более 3 м, необходимо ее дополнительно зафиксировать, чтобы она не упала вперед. Для этого устанавливают укосины, которые, с одной стороны, прибиваются к балкам, а с другой — закапываются в землю.

Завершающим этапом является монтаж настила к поперечным брусьям. Также можно дополнительно установить ограждения над каждым помостом с целью повышения безопасности. Если к боковым элементам добавить поперечные брусья, образуется лестница. Для придания конструкции устойчивости следует концы опор заострить и закопать в землю.

Строительные леса любого типа и конструкции необходимо устанавливать на твердой и ровной площадке

Строительные монтажные леса: конструкция и требования к изделию

Монтажные леса широко применяются при проведении ремонта и строительства. Это незаменимый атрибут при выполнении внутренних и наружных отделочных работ на определенной высоте. Размер и конструкция лесов зависит от характера и сложности проведения монтажа. Главным предназначением данного строительного элемента является создание комфортных и безопасных условий при выполнении работ. Таким образом увеличивается эффективность работы, а также обеспечивается экономия сил и времени.

Независимо от типа конструкции строительные леса должны быть изготовлены из прочных материалов

Независимо от вида конструкции, строительные леса должны быть надежными и прочными с учетом расположения на них людей, материалов и инструмента. Изделие следует размещать на подготовленной твердой и ровной площадке. Конструкция должна находиться на расстоянии не более 150 мм от стены для наружных работ и не превышать 100 мм – для внутренних.

Строительные леса состоят из таких элементов:

  • стоек;
  • диагональных и горизонтальных распорок, придающих конструкции пространственную прочность;
  • перемычек для настила;
  • упоров, предназначенных для обеспечения устойчивости конструкции и предотвращения ее падения;
  • настила из досок, где будет стоять человек;
  • ограждающего элемента для защиты работника от падения вниз;
  • стремянки или лестницы для подъема на необходимый уровень.

Конструкция строительных лесов должна выдерживать вес работников и материалов

Ширина настила должна быть не менее 1,5 м. Высоту между ярусами следует предусматривать как минимум 1,8 м. Между щитами и досками допускаются щели шириной не более 10 мм. Если создается сплошной настил, доски можно стыковать внахлест по длине, скосив предварительно торцы элементов.

В зависимости от состава функциональных элементов и варианта их крепления все строительные леса делятся на четыре типа: клиновые, хомутовые, рамные и штыревые. Конструкции являются приставными, стоечными и разборными. Исключение составляют леса, где вместо вертикальных стоек применяются рамы. Существуют также подвесные устройства, которые можно не только устанавливать на грунт, но и прикреплять к зданию. К ним относятся хомутовые, чашечные и клиновые строительные леса.

Типы конструкции строительных лесов

Подготовительный этап

Перед тем как приступить к монтажу руководством организации, ведущей работы на объекте, назначается лицо, ответственное за производство работ, которое должно обладать специальными знаниями и навыками. Именно под его контролем будет проходить процесс установки.

Ответственный производитель работ обязан:

  • изучить конструкцию строительных лесов и особенности места их установки;
  • произвести приемку комплекта оборудования со склада, проверить его комплектность и исправность;
  • разработать схему установки лесов для обслуживаемого объекта;
  • убедиться в наличии у монтажников допусков, которые разрешают им проводить работы на высоте;
  • провести инструктаж монтажников по технике безопасности, а также ознакомить их с устройством конкретной модели лесов и схемой сборки.

На этапе предварительных работ также необходимо:

установить временные защитные ограждения вдоль границы опасной зоны, размеры которой рассчитываются согласно СНиП 12-03-2001 «Техника безопасности в строительстве» Ч.1 «Общие требования» и СНиП 12- 04-2002 «Техника безопасности в строительстве» Ч.2 «Строительное производство». Так, для лесов высотой 30 метров ширина опасной зоны должна составлять не менее 7 метров

Если на леса навешивается защитная сетка, разрешается не обозначать границы опасной зоны;

вывесить знаки, предупреждающие о ведении высотных работ, руководствуясь требованиями ГОСТ 12.4.026, а также знаки с указанием схем перемещения рабочих, размещения грузов и максимально допустимой нагрузки;

доставить к месту установки полностью проверенный и исправный комплект строительных лесов;

установить и проверить исправность оборудования, необходимого для сборки лесов (крышевой кран, электролебедку и др.) – при этом важно следовать рекомендациям производителя грузоподъемных механизмов;

провести проверку страховочных поясов и заменить неисправные, если таковые имеются;

подготовить площадку для установки вспомогательной конструкции.

Это интересно: Как выбрать перфоратор для дома

Проектирование и нормативы

Изготавливаются инвентарные леса по типовым проектам. Использовать конструкции этой разновидности допускается только при наличии на них всей необходимой паспортной документации. При изготовлении типовых лесов в обязательном порядке производится расчет прочности:

каждого комплектующего отдельного элемента;

всей конструкции в целом.

При выполнении таких процедур ответственные лица используют базовые показатели, предусмотренные нормативами, с которыми сверяют результаты проверки. Существенные отклонения в большую или меньшую сторону при этом считаются недопустимыми.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
