Сложности, с которыми можно столкнуться
Автовладельцу необходимо учесть следующие проблемы, которые иногда сопутствуют устройству смотровой ямы:
- неглубокое залегание грунтовых вод – потребуется выполнять тщательную гидроизоляцию, а если полностью устранить проблему не удается – устроить приямок и дренаж для скапливающейся влаги;
- недостаточная площадь помещения, где устраивается яма – в этом случае строительство следует выполнять в другом месте. Ни в коем случае котлован не должен повредить фундамент существующих конструкций;
- ненадлежащее качество материалов – при покупке цемента и других составов следует обращаться в проверенные торговые точки, поскольку, в случае недостаточного качества, выполнение работ значительно затянется и повлечет перерасход средств.
Работы должны быть предварительно организованы, просчитан необходимый объем материалов, подготовлены инструменты и оборудование. Строительство следует выполнить в максимально короткие сроки, чтобы уложиться в подходящие температурные условия сезона и обеспечить качество работ.
Смотровая яма – необходимый элемент гаража любого автолюбителя, но при ее сооружении необходимо обеспечить соблюдение всех требований в плане подбора материалов и разработки проекта.
Это позволит гарантировать удобство работ по техническому обслуживанию и ремонту автомобиля, с соблюдением требований безопасности.
Подготовка
В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.
Грунтовые воды
Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.
К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.
Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.
Грамотно определяем размеры смотровой ямы
Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно. Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.
Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.
Остановимся на методах определения ключевых параметров.
- Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
- Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
- Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.
Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.
Методы строительства
Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.
Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.
Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении. Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает
Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.
Способы гидроизоляции
Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.
Наружная защита
Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.
Второй способ наружнойгидроизоляции
Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована
При дальнейших работах важно не повредить мембрану
Внутренняя гидроизоляция
Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.
Пропитка глубокого проникновения в разы снижает гигроскопичность материала
Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).
Устройство кессона
Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».
Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.
Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.
Приямок для сбора воды
Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.
Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.
Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).
Оснащение
Вентиляция
Для сооружения вентиляции достаточно использовать сантехнические ПВХ трубы. Чтобы обеспечить их «врезку» в смотровую яму, достаточно при заливке стен бетоном или закладке кирпичом оставить необходимые по размеру отверстия. Например, при заливке бетоном вставить соответствующие по диаметру обрезки древесины. Высоту приточной трубы рекомендуется делать на расстоянии 15 см от пола, а вытяжку – на расстоянии 25 см от верхнего края. Многие автовладельцы (и владельцы небольших автосервисов) вообще не делают вентиляции. Для того, чтобы пол в яме был чистым, они попросту засыпают его древесными опилками, что тоже весьма способствует его чистоте и сухости.
Освещение
Для освещения категорически запрещается использования сети 220 Вольт, и это справедливо – в процессе ремонта авто можно по неосторожности «заехать» в осветительный прибор металлическим инструментом, что может закончиться для мастера плачевно. Но и усложнять жизнь, планируя при постройке ямы установку стационарных осветительных приборов, тоже неразумно
Достаточно вывести под полом (при постройке ямы) несколько розеток от трансформатора 12-36 вольт и сделать в разных местах (согласуясь со своим опытом) источники питания безопасные для жизни. Можно ещё сделать металлические закладные пластины, для светильников на магните.
Лестница в смотровую яму
Лестницу, как показывает практика, лучше делать из дерева – при ремонте авто на неё нередко попадают технические жидкости, а с помощью опилок и ветоши деревянная лестница становится «безопасной», то есть нескользкой.
Технология сооружения смотровой ямы
Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.
Выкапывание котлована
Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.
Разметка котлована внутри гаража Источник parki48.ru
Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.
Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.
Выкапывание котлована (выемка грунта) Источник ok-berta.ru
Вентиляция смотровой ямы
Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.
По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.
Вентиляционная труба внутри смотровой ямы Источник drive2.ru
Обустройство смотровой ямы
Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:
- Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
- Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
- Проводится гидроизоляция всей ямы: пол и стенки.
Гидроизоляция
Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.
Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.
Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом
Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом
Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru
Формирование пола и стен
Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека
Поэтому основное внимание сооружению стенок
Как уже было сказано выше, здесь два варианта:
- использовать кирпичи или блоки;
- возвести монолитную конструкцию.
В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).
Яма из блоков или кирпича Источник drive2.ru
Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.
Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.
Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.
Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru
Перекрытие гаража
Стоимость шлакоблоков для возведения стен составляет лишь 1/3 затрат. Материальные вложения понадобятся и для обустройства кровли, фундамента, ворот, отделки и пр. Но все же здание из блоков обойдется дешевле, чем из любого другого материала.
Для перекрытия крыши используются двутавровые металлические балки, которые укладывают поперек строения через каждые 80 см. Их длина должна быть на 25 см больше общей ширины гаража. В местах их опирания на стены шлакоблоки необходимо обязательно заменить на более прочные блоки из бетона.

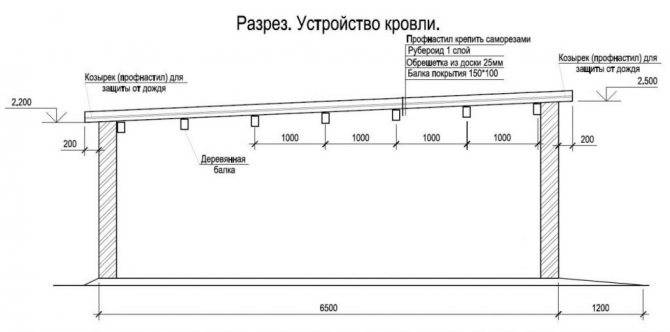

Устройство кровли гаража
По низу балок крепятся толстые прочные доски. Их толщина должна составлять 4-5 см. Их гидроизолируют рубероидом с небольшим 10-сантиметровым заходом на стены.
Для защиты фундамента от дождя и тающего снега по краям крыши следует прикрепить козырьки длиной 4 см. Утеплить крышу можно шлаком, который засыпается поверх рубероида, пенопластом или минватой. Их защищают от влаги с помощью слоя 30-миллиметровой цементной стяжки. В дальнейшем ее обрабатывают битумом, а затем закрывают рубероидом с нахлестом листов 10-15 см. Закрыть им необходимо и козырьки.
Для кровли гаража можно использовать любой материал: от шифера, металлопрофиля до черепицы. Необходимо, чтобы она выступала за пределы стен на 20 см. Тогда во время дождя или таяния снега влага не будет стекать по стенам.
Материалы для работы
Точное количество зависит от размеров и конструкции. Перечень может меняться в зависимости от способа сооружения. Чаще всего используется следующее:
Как сделать забор из профнастила для частного дома: дизайн с фото, подробная инструкцияСделать забор из профнастила для частного дома можно своими руками. Процесс проще, чем большинство других вариантов….
- Песок для раствора. Главное, чтоб в нем не было вкраплений из глины и корней растений. Понадобится гравий, из него насыпается основа под стяжку. Щебень можно применять вместо гравия, также его удобно использовать в качестве наполнителя при заливке монолитной конструкции. Покупать только варианты мелкой фракции.
- Цемент. Его количество зависит от характера работы. Если будет кирпичная кладка или блоки, то он нужен только для кладочного раствора и стяжки. А если будет заливаться бетон, то цемента пойдет намного больше.
- Арматура. Лучше всего применять варианты толщиной 8 мм, они прочны, при этом не очень массивны. Для связывания заранее приобрести гибкую вязальную проволоку.
- Кирпич или бетонные блоки. Рассчитать количество исходя из размера стенок. Кладку можно делать в половину или четверть кирпича, стены не испытывают особых нагрузок, поэтому можно сэкономить на материале. Если есть старый, но еще крепкий кирпич, можно использовать и его.
- Доска и брус. Нужны для сборки опалубки, если стенки будут заливаться бетоном. Использовать прочные варианты, так как бетон тяжелый и может продавить тонкую доску своим весом. Часто используют плиты ОСП, они не боятся влаги и очень жесткие.
- Металлический уголок и профильная труба. Уголком делается обрамление по периметру для укрепления. А из трубы крепится отбойник, чтобы исключить попадание колеса в яму. Также из металла можно сварить лестницу, а можно сделать каркас их стали, а ступеньки из дерева.
Как сделать смотровую яму в гараже
После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.
Из кирпича: пошаговый фотоотчет
Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.
Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.
Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.
На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.
Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.
Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.
Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.
На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.
Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.
Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.
Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.
Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.
Особенности изготовления стенок из бетона
При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.
Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.
Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.
