Как сделать смотровую яму в гараже

Гидроизоляция и утепление

Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:

  • однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
  • материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
  • гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.

Главная задача утепления – сокращение количества электроэнергии, требуемого для отопления гаража. Утеплитель клеят на стены и пол гаражной ямы перед окончательной отделкой.

Среди многочисленных вариантов рекомендуется отдать предпочтению материалу, соответствующему таким характеристикам как:

  • длительный срок эксплуатации;
  • устойчивость к теплопотерям;
  • влагоустойчивость;
  • доступная цена;
  • соответствие требованиям противопожарной безопасности.

Материал, используемый для утепления пола ямы, должен отличатся большей плотностью, чем материал, используемый при утеплении ее стен.

Как сделать смотровую яму в гараже

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Из кирпича: пошаговый фотоотчет

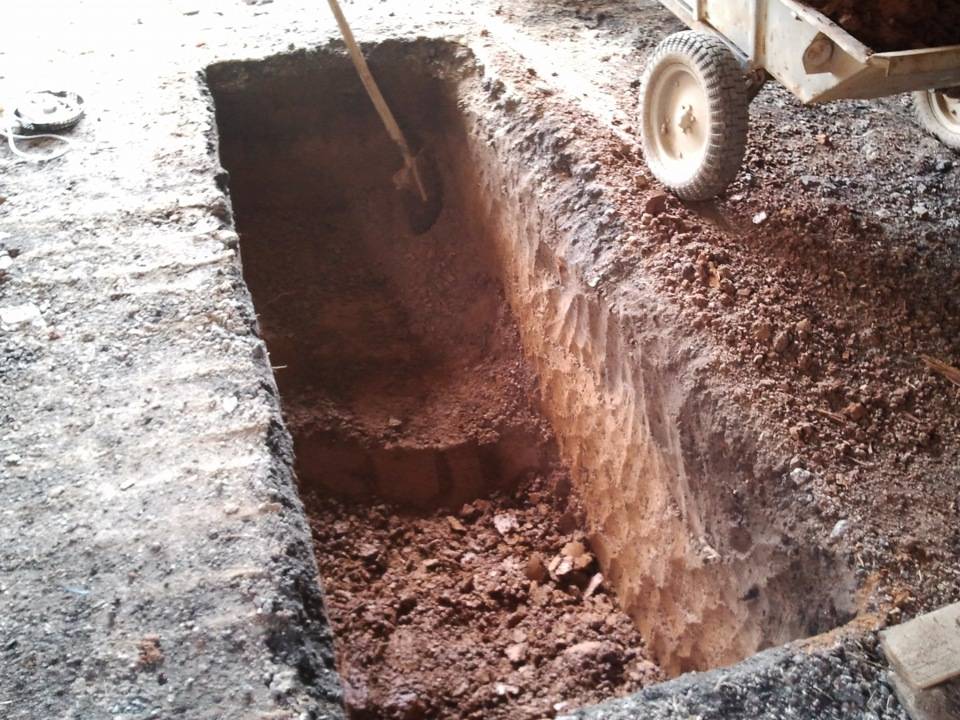

Начали копать котлован

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

Выстилаем дно и стенки гидроизоляционной пленкой

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Строится смотровая яма в гараже: пол залит бетоном

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

Возводим стенки в плокирпича

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

Как сделана нища в яме

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

Короб из металла

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

Швеллера с двух сторон смотровой ямы в гараже

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Уголок уложен приварены закладные

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

Заливка пола в гараже — уровень бетона по верхней кромке уголка

Забетонирована вторая сторона

Особенности изготовления стенок из бетона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

Пример опалубки для бетонной смотровой ямы в гараже

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.

Из каких материалов делают

Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.

Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки  ямы делать из армированного бетона.

Кирпичная смотровая яма в гараже

Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.

С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.

Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

  1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
  2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
  3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

  • использовать кирпичи или блоки;
  • возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Популярные ошибки при самостоятельном строительстве смотровой ямы

Мы рассмотрим недочёты при самом простом варианте с кирпичными стенами:

  1. Бетонирование пола перед стенами. Основную массу смеси для стяжки или лежачей плиты пола следует укладывать после возведения первых рядов. Иными словами, плита должна находиться внутри стен, а не стены стоять на плите. Плита внутри будет держать нагрузку от грунта и дополнительно страховать от деформаций «коробки». Для стен достаточно сделать мини-фундамент 60–80 мм.
  2. Яма без стяжки. Совершая эту ошибку, яму делают каменной или бетонной, а стяжку не делают из экономии или откладывают «на потом», т. е. навсегда. Лучшее решение — сделать стяжку, чтобы обвязать силовой контур ямы, даже если в ней нет особой необходимости.
  3. Пренебрежение силой грунта. Часто эта ошибка становится роковой — движения на глубине ниже низа фундамента гаража не ощущаются на поверхности. Изымая грунт из ямы, человек нарушает его естественную структуру, и грунт стремится заполнить пазуху (это его природное свойство). Поэтому используйте все доступные средства армирования — кладочную сетку, армопояс, закладные детали, анкера.
  4. Пренебрежение армированием. Подземные конструкции следует армировать вдвое гуще, чем надземные. Аргумент о стабильном грунте — самоуспокоение, т. к. поведение почвы непредсказуемо и может меняться в связи с климатическими условиями. Иными словами, грунт может начать давить на стенки — в этом случае положение спасёт армирование каждые 2–3 ряда с обязательной обвязкой углов.

Как сделать кирпичную смотровую яму в гараже

Большая часть этапов совпадает с процессом обустройства бетонной ямы: отрывка котлована, его укрепление, гидроизоляция. Пол также лучше забетонировать, это проще, чем выкладывать его из кирпича.

В видео автор рекомендует устраивать стяжку с использованием наполнителя – обломков бетонной стяжки и кирпича.

Кладку начинают после того, как бетон на дне ямы наберет проектную прочность.

Можно чередовать кирпич с блоками.

После завершения основной кладки по периметру укладывают уголок. С помощью подрезки по углам и сварки его соединяют в прочную раму.

К кирпичной кладке раму крепят с помощью штырей, выставляя по уровню. Делают дополнительный ряд кладки и усиливают соединение рамы со стенками с помощью цементного раствора.

После завершения монтажа стенок выполняют обратную засыпку грунта к стенкам, трамбуют грунт.

Внутренняя отделка, прокладка вентиляции и электричества выполняются так же, как и для бетонной ямы. В случае с кирпично-блочной кладкой также можно сразу закладывать ниши для электрооборудования и инструмента или оформлять их позже, вставлять в кладку трубы вентиляции.

Лучший материал для стен

Заливка монолитного железобетонного кармана видится наиболее простым и малозатратным способом отделки ямы, но так ли это на самом деле? На многих современных станциях ремонта и техобслуживания от такого устройства давно отказались, чтобы не работать подолгу внутри сырого и холодного бетонного мешка. Вместо этого обкладка ямы ведется резанными блоками пенобетона. Преимуществ у этого материала предостаточно: он легкий, теплый, за счет большого размера блоков работа сильно ускоряется.

Кладка начинается с внешнего слоя. Он выполняется резанным пенобетоном толщиной 50 мм, при отсутствии такового в дело идет кирпич, поставленный на ребро. Кладка выполняется по шнуровке и периодически проверяется рейкой длиной в 125 см на предмет схождения стен. Зазор от грунта бутится битым кирпичом или щебнем каждые два ряда, с внутренней стороны следует удалить выступающие остатки раствора. После высыхания черновая кладка и пол покрываются тремя слоями обмазочной битумной изоляции. По еще не высохшему верхнему слою возможна оклейка ямы плитами пенополистирола, если того требует теплотехнический расчет пола.

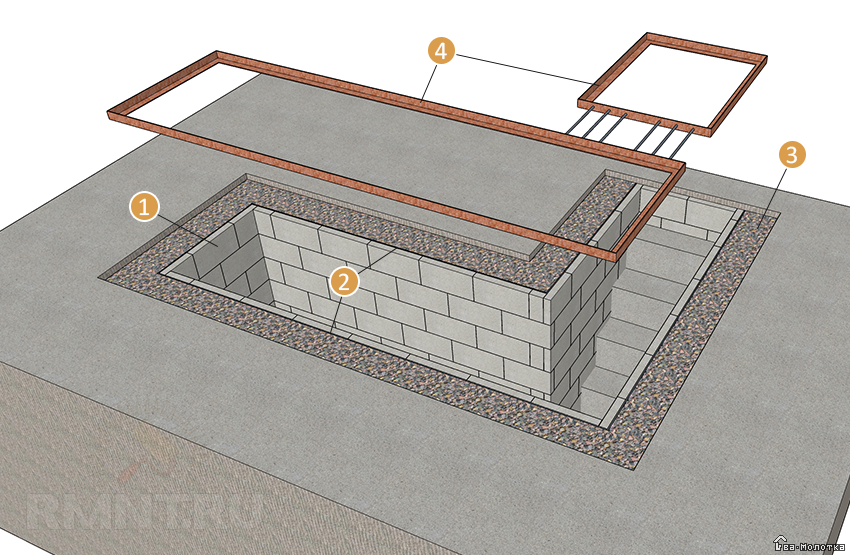

1 — кладка из пеноблока; 2 — гидроизоляция; 3 — бутовая кладка (битый кирпич или щебень); 4 — уголок 50х50х4

Чтобы стены были ровными и возводились быстро, следует заранее изготовить рамку — каркас из стальных уголков с полкой 50 мм, повернутых внутренним углом друг к другу. Если имеется боковая заходная часть, рамка для нее собирается и монтируется отдельно с отступом в 40 см от каркаса ямы. Но пока кладка не завершена, рамка из уголков будет выполнять роль шаблона, блоки следует выравнивать по ее внутренней стороне.

Сперва кладут первый внутренний ряд: последовательно по периметру ямы, предварительно можно нацарапать на полу линии внутреннего периметра. Когда первый ряд окончен и схема дальнейшей кладки и подрезки доборов известна, стены возводятся по рамке. Сначала укладываются по два угловых камня, они выравниваются водяным уровнем. Далее на стены устанавливают сухие блоки, а на них сверху небольшие пластинки из 10 мм фанеры. Рамка опускается сверху, камни заводятся под нее и выравниваются как в горизонтальной плоскости, так и по высоте.

Не обязательно сверяться по рамке каждый ряд, по одному-два можно пропускать и ориентироваться на реечный уровень. После укладки последнего ряда рамка устанавливается и выравнивается на монтажных клиньях, чтобы верхняя полка была заподлицо с плоскостью пола. Образующиеся зазоры следует сразу заделать цементным раствором. О функциях этой рамки расскажем позже.

Гидроизоляция

Гидроизолировать смотровую яму в гараже можно несколькими способами. Каждый из них имеет определенные преимущества. К примеру, наружная гидроизоляция смотровой ямы создается только на этапе постройки. Внутреннюю можно монтировать и после создания полноценной смотровой ямы. Перед работой лучше создать полноценный чертеж, в котором будут указаны все материалы, из которых изготавливается конструкция.

Защита смотровой ямы снаружи

Если в месте возведения гаража почвенные воды залегают очень глубоко, к примеру, ниже 2,5м, гидроизоляцию смотровой ямы можно не выполнять

Важно проверять уровень почвенных вод весной. Если даже во время половодья он не поднимается выше указанного показателя, о гидроизоляции можно не беспокоиться

Однако геологическая обстановка может меняться. В сухом месте запросто может появиться вода спустя несколько лет. При уже имеющейся смотровой яме следует оборудовать ее изнутри. Для этого используют специальные пропитки. Они глубоко проникают в структуру камня и отлично защищают смотровую яму от проникновения воды.

Для наружной гидроизоляции смотровой ямы применяются разнообразные пленки. Котлован застилается такими изделиями от одного кря до другого. При этом необходимо делать выпуск по 15 см с каждой стороны. Укладывать полотнища необходимо внахлест. Стыки соединяют двусторонним скотчем. Пленка должна хорошо прилегать к стенам. Для этого ее необходимо расправить. Во время монтажных работ нужно внимательно следить за сохранением целостности пленки.

Внутренняя гидроизоляция смотровой ямы

В качестве внутренней гидроизоляции смотровой ямы используется специальная пропитка. Такую гидроизоляцию называют обмазочной. Смотровая яма в гараже может обмазываться специальным составом для бассейнов. При использовании такого материала на поверхности стен появляется водонепроницаемая пленка, которая по внешним параметрам и характеристикам напоминает резину. Она обычно окрашивается в голубой и после застывания отлично моется. При использовании такого состава обработку следует проводить минимум 2 раза.

Другой вариант защиты смотровой ямы от воды – использовать грунтовку, в основе которой лежит цемент. В ней содержатся полимерные частицы, способные надежно блокировать маленькие каналы, пропускающие влагу. При выполнении одной из таких мероприятий гигроскопичность стен значительно снижается. Если в яме постоянно появляется вода, следует провести обработку 2 раза.

Устройство кессона в смотровой яме

Чтобы смотровая яма в гараже была надежно защищена от влаги, можно выполнить кессон. Для этого из металлических листов сваривают короб и устанавливают в котлован. Его необходимо обработать антикоррозийными средствами. При герметичном выполнении сварных швов вода проникать в яму не будет. Если воды слишком много, кессон может «всплыть».

Для исключения такой ситуации следует приварить к кессону уголки, уходящие на 1,5 м в грунт. Чтобы не проводить масштабные земляные работы, следует перед монтажом кессона забить в грунт уголки, а их концы оставить снаружи. К кессону они привариваются после его помещения в котлован. Яму при этом придется выполнить больших размеров. Преимущество такого решения заключается в том, что уголки будут забиты в более плотный грунт и держать кессон будут лучше.

Существует еще одни способ избежать поднятия кессона в смотровой яме под действием грунтовых вод. На некоторой высоте необходимо выполнить дырку. Через нее вода будет поступать в кессон по мере подъема. Впоследствии ее выкачивают. Такая смотровая яма может простоять больше 20 лет, пока металл не проржавеет.

Приямок для водосбора в смотровой яме

При наличии уже готовой ямы вода все равно может в нее проникать. От этого иногда не спасает и обмазочная гидроизоляция. В таком случае придется сооружать дренажную систему. Она может располагаться вокруг всего гаража. Также можно выполнить специальную ямку, в которой будет собираться лишняя влага. Выполняется приямок в углу ямы. Скапливающуюся воду впоследствии выкачивают из приямка насосом. Система может работать автоматически. Для этого в приямок устанавливают датчик уровня воды.

Под приямок следует выполнить опалубку, а затем залить в нее бетон. После этого необходимо выполнить гидроизоляцию приямка. Она обычно проводится вместе с гидроизоляционными работами, выполняемыми по всей смотровой яме.

При такой гидроизоляции полное избавление от сырости невозможно, поэтому на пол настилают доски. Защитить их от гниения получится при помощи специальной обработки. Можно купить специальную пропитку для дерева, которое контактирует с грунтом.

Материалы для работы

Точное количество зависит от размеров и конструкции. Перечень может меняться в зависимости от способа сооружения. Чаще всего используется следующее:

Как сделать забор из профнастила для частного дома: дизайн с фото, подробная инструкцияСделать забор из профнастила для частного дома можно своими руками. Процесс проще, чем большинство других вариантов….

  1. Песок для раствора. Главное, чтоб в нем не было вкраплений из глины и корней растений. Понадобится гравий, из него насыпается основа под стяжку. Щебень можно применять вместо гравия, также его удобно использовать в качестве наполнителя при заливке монолитной конструкции. Покупать только варианты мелкой фракции.
  2. Цемент. Его количество зависит от характера работы. Если будет кирпичная кладка или блоки, то он нужен только для кладочного раствора и стяжки. А если будет заливаться бетон, то цемента пойдет намного больше.
  3. Арматура. Лучше всего применять варианты толщиной 8 мм, они прочны, при этом не очень массивны. Для связывания заранее приобрести гибкую вязальную проволоку.
  4. Кирпич или бетонные блоки. Рассчитать количество исходя из размера стенок. Кладку можно делать в половину или четверть кирпича, стены не испытывают особых нагрузок, поэтому можно сэкономить на материале. Если есть старый, но еще крепкий кирпич, можно использовать и его.
  5. Доска и брус. Нужны для сборки опалубки, если стенки будут заливаться бетоном. Использовать прочные варианты, так как бетон тяжелый и может продавить тонкую доску своим весом. Часто используют плиты ОСП, они не боятся влаги и очень жесткие.
  6. Металлический уголок и профильная труба. Уголком делается обрамление по периметру для укрепления. А из трубы крепится отбойник, чтобы исключить попадание колеса в яму. Также из металла можно сварить лестницу, а можно сделать каркас их стали, а ступеньки из дерева.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно. Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

  • Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
  • Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
  • Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении. Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Размеры смотровой ямы в гараже

Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:

  • Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
  • Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
  • Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.

Смотровая яма в разрезе

Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.

Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.

Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.

На этом параметры все

Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать)

Как сделать овощную яму в гараже

Если в гараже уже есть смотровая яма, погреб делается отдельно, в другом конце помещения или рядом с ней, обычно он располагается на небольшом расстоянии от стены, примерно в полуметре, и в отличие от СЯ у него несколько другие размеры:

  • длина – 2,5-3 м;
  • ширина – 2-2.5 м;
  • глубина – примерно 1,7 м.

Размеры погреба могут отличаться от вышеуказанных габаритов, все зависит от величины самого гаража. В этом строении обязательно должна быть предусмотрена герметичная крышка-люк, приставная лестница (лучше ее изготовить из дерева). В погребе следует предусмотреть:

  • защиту от влаги;
  • вентиляцию;
  • засыпной пазух.

Электричеством и теплоизоляцией овощную яму дополняют по желанию, перед строительством важно предусмотреть два момента:

  • нужно убедиться, что под будущим погребом не проходят силовые провода, нет водоканала или газопровода;
  • грунтовые воды должны проходить ниже уровня фундамента предполагаемой овощной ямы.

Как и при создании СЯ для погреба также в первую очередь выкапываем котлован, затем:

  • на дно посыпаем и утрамбовываем слой щебня, примерно 10-12 см;
  • укладываем следующий слой – строительный песок (около 15 см), тщательная утрамбовка здесь тоже обязательна;
  • заливаем дно ямы битумом или другим подобным составом, если необходима гидроизоляция, стелем рубероид (также можно использовать другой подобный материал);
  • заливаем бетоном, для прочности конструкции его желательно армировать;
  • даем бетонному раствору хорошо схватиться и высохнуть, затем укрепляем стены – заливаем бетоном или выкладываем кирпичом (последний вариант наиболее предпочтителен).

Стандартная толщина стен – в полтора кирпича, для прочности и лучшей гидроизоляции промазываем кладку битумным раствором. Стены ямы должны быть очень прочными, ведь автомобиль может размещаться в любом месте гаража, и нежелательно его оставлять на хранение на смотровой яме.

Потолок в погребе выполняется в виде свода, чтобы потолочные кирпичи удержать при строительстве, их выкладывают на дощатом шаблоне. Верхнюю часть погреба можно сделать из бетона, главное, чтобы она была прочной, а лаз обычно изготавливается посередине. В овощной яме потолок нередко утепляют, в качестве материалов используют пенопласт и керамзит, чтобы утеплительный слой закрепить, его заливают горячим битумом. Также для утепления используют стекловату, опилки с цементом, теплоизоляцию можно не применять в условиях мягкого и теплого климата.

В погребе необходимо сделать полки для съестных запасов, емкости для хранения овощей. Полки обычно изготавливаются из досок и брусьев, проветривание помещения в основном обеспечивается посредством естественной вентиляции. Принудительная вентиляция эффективнее обеспечивает циркуляцию воздуха, но и требует более значительных финансовых затрат. Обычно для принудительной вытяжки применяется электровентилятор, он монтируется непосредственно в вентиляционной трубе.

Начало строительства

Далее можно приступать к строительным работам. Как выкопать яму в гараже своими руками? Сначала нужно сделать разметку. Можно вбить колышки в грунт по периметру. Некоторым проще установить их только в углах, натянув между ними веревку.

Когда котлован будет подготовлен, нужно качественно утрамбовать его дно и стенки. Нужно устранить явные выпуклости и вогнутости. Достаточно ручной трамбовки. На дно нужно насыпать щебень. Сначала слой делают 5 см. Его трамбуют и выравнивают. Затем нужно насыпать еще 5 см щебня. Когда он будет выровнен, сверху насыпают 5 см песка. Его смачивают, трамбуют (чтобы след ноги не оставался) и выравнивают.

Прорабатывая размеры смотровой ямы в гараже, своими руками создаваемой, нужно учесть, на сколько приподнимется уровень основания после этих манипуляций. Далее настилается гидроизоляция. На дно желательно уложить слой пенополистирола толщиной минимум 3 см. На него укладывается армировка.
