Сделать калитку своими руками: из профильной трубы, профнастила, металла, дерева, чертежи, схемы

Подготовка к постройке: как рассчитать размеры будущей конструкции

При устройстве ворот из профильной трубы с калиткой или без нее необходимо предварительно составить чертеж, на котором будут отображаться размеры конструкции, основные параметры и расположения рамы, перемычек жесткости, петель, замков, точки крепления обшивки.

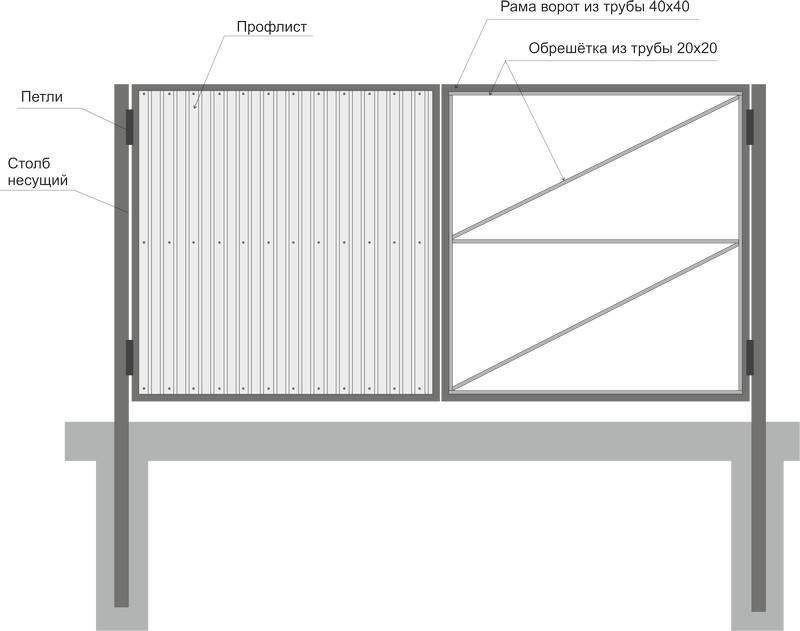

При составлении проекта схемы чертежа ворот прямоугольной формы с обшивкой из профнастила или деревянного щита можно использовать следующие размеры:

стандартная высота конструкции, включая полотно ворот и заглубление опор равна 3000 мм;
высота створки будет равна 2000 мм;
опоры заглубляются на 1000 мм (необходимо создание песчано-щебеночной подушки и заливка бетоном, опоры обязательно выравниваются при помощи строительного уровня);
общая ширина одного полотна максимально может составлять 3600 мм (это оптимальное значение, обеспечивающее прочность и устойчивость к ветровым нагрузкам);
для изготовления прямоугольной рамы используется профильная труба с прямоугольным сечением в 50 мм, такая же труба применяется для горизонтальных и вертикальных лаг;
для диагональных укосин используется профильная труба с сечением до 25 мм.

Если необходимо выполнить расчеты для автоматических ворот с калиткой, можно использовать такие значения:

две створки прямоугольной формы с общей шириной 4000 мм и высотой 2000 мм (без учета заглубления опор в грунт);
для изготовления рамы будет использоваться труба с сечением примерно 40-20 мм;
ширина калитки оптимально должна составлять 900 мм;
опоры (для распашных ворот) будут крепиться к столбам с диаметром в 76 мм и высотой в 3000 мм (столбы должны заглубляться в грунт не меньше, чем на 1000 мм).

Отдельно на чертеже указываются точки крепежа петель, замков, автоматической системы открывания/закрывания.

Сварка каркаса

Сварку можно сделать первой, а потом ставить столбы, но можно и наоборот. На сварку конструкции много времени не потребуется. На ровной поверхности выкладывают стоевые части и перемычки.

Выставляют их по уровню. Соединяют стоевые и верхнюю перемычку. Ставят по 2 прихватки на каждой стойке с наружной и боковой стороны. Таким же образом прихватывают нижнюю деталь.

Рулеткой замеряют диагональ. Допускается перекос в 2 мм по стороне, но лучше сделать без перекоса. Выставив диагональ, прихватывают с наружной торцевой поверхности стыков. Размечают и прихватывают дополнительную распорку конструкции. Она должна стоять заподлицо с поверхностью стоек.

Обваривают всю конструкцию со всех сторон. Лицевую сторону калитки, на которую будет крепиться обкладка, зачищают болгаркой. Все остальные стыки оббивают молотком и проверяют качество шва сварки.

При больших порах обваривают эти места еще раз. Теперь можно немного зачистить неровности стыков, не нарушая шов. Калиточная конструкция готова.

Необходимо приварить петли на каркас калитки. Это можно сделать и при навешивании ее на столбы, но сварка в нижнем положении обеспечит более качественный шов.

Для сварки, размечают от края конструкции одинаковое расстояние, выставляют петли соосно друг к другу и калитке, прихватывают в нескольких местах. Еще раз проверяют правильность установки петель и проваривают их с двух сторон.

Установка

Перед началом установки каркаса нужно выкопать ямы для опор. Для этого можно использовать обычную лопату. Вкопать опорные столбы нужно на глубину около метра. Так конструкция будет устойчивой. Главное сделать это точно вертикально. В качестве опорных столбов уместно использовать квадратную трубу размером 60*60 мм. После того, как вы установили столбы, стоит залить ямы раствором цемента, желательно, чтобы он содержал в себе крупные камни.

После того, как раствор высох, можно приступать к монтажу самого каркаса. В этом вам нужна будет помощь. Привариваете навесы к столбам и шлифуете швы сварки. После всего их следует также прогрунтовать и покрасить.

Как самому сварить калитку из профиля

Изготовление производят в той же последовательности, что и створки ворот. Каркас собирается из профтрубы сечением 40х20 мм со стенкой 1 или 2 (мм).

Если для отдельно стоящей калитки нет места, ее врезают в створку ворот. Для этого в каркасе формируют проем, приваривая 2 вертикальных элемента.

Недостаток врезной калитки заключается в большой высоте порога.

Наиболее практичный вариант замка — узкопрофильный, предназначенный для установки в прямоугольную трубу. Он защищен от атмосферных воздействий, благодаря чему прослужит дольше накладного. Отверстие в трубе по длинным сторонам вырезают болгаркой, по короткой — высверливают с последующим удалением перемычек лобзиком и обработкой напильником.

После монтажа калитки ее закрывают и обмазывают ригель замка мелом. Далее поворачивают ключ, чтобы на коробке появилась белая отметина, и по ней вырезают отверстие.

Пошаговая инструкция по изготовлению ворот из профильной трубы своими руками

Изготовление прочных ворот из профильной трубы требует выполнения таких этапов:

предварительно следует провести замеры и подготовить чертеж с указанием размеров ворот;
выполняется закупка материалов, подготовка оборудования, инструментов для проведения работ;
выполняются подготовительные работы, устанавливаются опоры;
проводится сборка рамы, которая затем обшивается при помощи выбранного материала;
проводится установка петель, замков и прочей фурнитуры, монтаж автоматики, если это потребуется.

При расчетах конструкции необходимо учитывать, что оптимальная длина одной створки должна составлять 3 метра, если проездной проем больше, то лучше разделить конструкцию на две створки, например, при ширине проема в 4 м створки могут иметь размеры по 2 метра каждая. Во втором случае также можно установить одну трехметровую створку и калитку с шириной около одного метра (минимальная ширина калитки может составлять от 75 сантиметров). При расчетах также надо учитывать пространство, необходимое для установки опорных столбов.

Расчет параметров для уже смонтированного ограждения необходимо определять следующим образом:

высота ворот, калиток должна быть аналогичной высоте общего забора, но в некоторых ситуациях допускается уменьшение высоты на 20-40 см;
ширина ворот должна определяться расстоянием между двумя опорными столбами, на которые предполагается общее крепление каркаса.

На основе выбранных размеров составляется чертеж, после чего рассчитывается количество трубы для рамы, укосин и опорных столбов.

Сварная конструкция: как правильно сварить ворота

Решая, как правильно сварить ворота, необходимо предварительно составить схему сборки:

перед изготовлением каркаса требуется нарезать профтрубы на составляющие определенной чертежом длины;
подготовленные элементы очистить от ржавчины, отшлифовать края;
выполнить подготовительные работы – в заранее определенных местах выкапываются ямы для установки опор ворот;
столбы монтируются в подготовленные ямы на песчано-гравийную подушку и заливаются бетоном (необходимо сразу проверить вертикальность опор, на время застывания поставить поддерживающие подпорки).

Сварные ворота и калитка своими руками собираются при помощи общей рамы, то есть конструкция получается единой

Очень важно усилить углы каркаса, чтобы придать ему необходимую жесткость и стойкость к снеговым, ветровым нагрузкам. При сборке требуется пользоваться строительным угольником и уровнем, это даст возможность избежать перекосов и неточностей

Сварка осуществляется для элементов каркаса, установленных горизонтально, лучше всего это делать во дворе, очистив предварительно территорию. Для защиты обязательно используются рукавицы и маска сварщика, если опыта проведения подобных работ нет вообще, рекомендуется заказать выполнение этого этапа у специалистов.

После окончания сварочных работ поверхность металла и сварных швов зачищается от окалины. Далее швы необходимо обработать при помощи специальной грунтовки, защищающей металл от коррозии и прочих негативных внешних факторов. Это значительно продлит эксплуатационные сроки ворот и визуально сделает конструкцию привлекательной.

Следующим шагом является обшивка каркаса выбранным материалом, приваривание к столбам и каркасу петель, монтаж остальной фурнитуры, включая автоматику.

Вариант с резьбовым креплением

При сборке каркас ворот из металлической трубы можно крепить с использованием резьбового соединения. Такой вариант очень простой, его легко выполнить своими руками:

элементы рамы раскладываются на горизонтальной поверхности;
в соответствии с составленной схемой труба нарезается, после чего выполняется крепеж при помощи болтов (для этого в трубе предварительно надо выполнить ряд технологических отверстий);
после сборки основной рамы необходимо выполнить декоративную обшивку, установить замки, петли, щеколду, при необходимости выполнить монтаж автоматики.

Выбираем оборудование и расходный материал для монтажа

Для монтажа и создания калитки из профильной трубы своими руками вам потребуются такие материалы:

Саморезы для работы с металлическими материалами ;
Петли;
Замок;
Профильная труба 100 * 100 миллиметров для опорных столбов;
Профильная труба 40 * 20 миллиметров для перемычек;
Профильные трубы 50 * 50 миллиметров для каркаса ворот;
Ковка (не обязательно);
Грунтовка по металлу;
Краска по металлу;
Материал для поверхностной отделки ворот, например, профилированный лист.

Помимо этого, для изготовления калитки из профильной трубы своими руками вам понадобятся такие инструменты:

Дрель;
Молоток;
Уровень;
Электроды;
Автоматическая сварка;
Шлифовальный круг;
Рулетка для снятия мерок;
Болгарка.

Этапы выполнения работ

Ворота с калиткой из профильных труб изготавливаются в несколько этапов, причем каждый из них требует особой внимательности. Итак, какие существуют шаги изготовления ворот с калиткой из профильной трубы?

Делаем чертеж конструкции.
Приобретаем расходные материалы для работ.
Размечаем материалы; разрезаем материалы.
Устанавливаем опорные столбы.
Свариваем профильные трубы в ранее созданном металлическом каркасе ворот.
Усиливаем каркас сооружения; привариваем петли; устанавливаем каркас на опорные столбы.
Покрываем каркас грунтовкой.
Красим каркас.
Обшиваем каркас.
Декорируем каркас.

https://youtube.com/watch?v=z0guMftrWEw

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка — материал для эксклюзивного дизайна.

Для любимцев))

Для домов в современном стиле калитки нужны соответственные

Из самых разных материалов… даже из сучков

Древесина и кованные элементы — беспроигрышная комбинация

Главный компонент — фантазия

Трафарет изменяет даже самый простой забор

Сделать пару вырезов в досках… оригинальная деревянная калитка готова!

В гости к сказкам

Велосипед, колеса, лопата — все материалы для изготовления калиток

К забору из евроштакетника

Небольшой фрагмент — кот из фанеры

Оригинальный дизайн со стороны двора

Делаем своими руками каркас для ворот из профтрубы.

(фотографии, инструкция, видео мастер-класс)

Как сделать каркас из профтрубы для распашных ворот своими руками?

Немного выше в данной статье я уже показал вам, как создать распашные ворота из профнастила своими руками. Но я не углублялся в подробности каждого этапа создания. Так что сейчас вы узнаете, как своими руками создать металлический каркас для распашных ворот из профнастила.

Если вы читаете этот текст полностью с самого начала, то должны были заметить мой совет, по поводу схематичного изображения ворот перед началом их создания. Теперь же вы можете ещё и увидеть демонстрацию использования такого изображения. По намеченным на схеме размерам мастер заготовил трубы для создания каркаса. Затем из полученных деталей он сложил прямоугольную раму – основу каркаса.

ПРИМЕЧАНИЕ: рама должна складываться на ровной поверхности.

Ещё раз проверив соответствие размеров, автор видео мастер-класса прихватил углы сваркой. После чего он «разбил» раму перемычками на несколько прямоугольных окошек, хотя обычно ограничиваются парой диагональных или горизонтальных перемычек. Далее следует очередная перепроверка размеров, после которой перемычки тоже можно прихватить.

Приложив уровень к раме, мастер удостоверился в ровности конструкции. После этого действия, детали каркаса можно окончательно сварить между собой.

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=Gap1nMWHfjYОригинальное название: Самый простой вариант ворот с профнастила делаю каркасАвтор видео: Миша Коваль

Подготовка перед установкой

Для начала нужно установить опоры, на которых будет крепиться калитка. Существует несколько способов достичь этого:

заострить опору и забить её в грунт;
забить опору и частично забетонировать;
полностью забетонировать;
бутовать.

Изделие будет надёжно крепиться на столбах при любом способе установки, но вопрос в том, насколько долго. Если просто забить опору в грунт, то она расшатается уже спустя 2−3 года. Если частично забетонировать конструкцию, то продержится она таким образом 5−7 лет, но не больше.

В отличие от предыдущих вариантов, при бутовании опора не будет расшатываться, но всё равно из-за доступа влаги спустя несколько лет она перегниёт. Самый надёжный вариант — это бетонирование. При нём калитка может простоять более 10 лет. Конечно же, если ей будет обеспечен соответствующий уход.

Глубина, на которую нужно закапывать опоры, составляет в зависимости от типа грунта от полуметра до метра. Если грунт стабильный, например, из песка, то закопать можно и на полметра глубины, этого достаточно. Самым удобным вариантом, позволяющим сделать яму для установки опоры, является бур. В диаметре желательно, чтобы он был не менее 20 см. Это позволит оставить место для бетонирования.

Перед установкой опоры в яму необходимо обработать столбец антисептиком. Дополнительно нужно обработать смолой нижнюю часть во избежание попадания и впитывания влаги при бетонировании. Если такой возможности нет, то можно обмотать полиэтиленовой плёнкой. Во время заливки бетона нужно лопатой его трамбовать для того, чтобы избежать пустот в нём. При заливке бетона опору нужно постоянно держать на уровне, перпендикулярном земле. Для этого следует использовать строительный уровень. Расстояние между двумя столбцами должно быть от 1 м до 1,2 м.

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 6-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Доски желательно иметь сухие. Камерой сушки вряд ли кто будет использовать, но выдержанные пару лет или хотя бы полгода-год (влажность порядка 25%) — это уже отлично. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно

Если же собрались использовать светлый лак, обратите внимание на этот момент

Простая садовая калитка

Это самая простая калитка которую может сделать обычный человек, не плотник. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего более сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Эти бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ансамбля.

Устройство деревянной калитки

Обработанные и высохшие доски-штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Как сделать простую калитку из дерева для дачи

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Как сделать калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки: собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

Как сделать деревянную калитку с каркасом

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получается сложной формы, приходится на соединение. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Подготовительный этап — с чего начать работу

Нетрудно догадаться что железная дверь своими руками создается из металлических труб, уголков, швеллеров и листового металла. Но начинать работу стоит с организации рабочего места и подбора инструмента для работы. При этом стоит помнить, что мало инструмента не бывает. Всегда научившись работать одним инструментом, оказывается, что для работы удобнее использовать еще несколько инструментов. Так что для нормальной работы нужно приготовить:

металлическую линейку, чертилку, рулетку, металлический угольник, мелки;
болгарку с набором отрезных, зачистных и шлифовальных абразивных кругов;
дрель с набором сверл по металлу и кернером;
сварочный аппарат, здесь предпочтительнее подобрать инверторный, он сегодня оптимальный выбор для новичков;
молотки разного веса;
напильники по металлу — треугольный, круглый, квадратный, плоский;
магнитные держатели — многопрофильный, с обязательным углом в 90 градусов;
струбцины, зажимы, фиксаторы;
обязательно маску сварщика и краги для работы с горячим металлом.
