Установка и регулировка предохранительного клапана для бойлера

3 Обслуживание и устранение поломок

Для того чтобы защитный клапан качественно выполнял свои функции, ему нужен должный уход. Благодаря простым действиям можно значительно увеличить период эксплуатации и избежать большинства поломок.

Перечень профилактических мероприятий:

1. 1. Примерно 1 раз в несколько месяцев следует промывать защитное устройство от образовывающейся накипи и чистить от ржавчины. Для выполнения этой операции достаточно выполнять ручной сброс жидкости при помощи специальной рукоятки.
2. 2. В теплоносителе обязательно будут содержаться мелкие частицы, которые постепенно осядут на дно резервуара. При опустошении ёмкости посторонние взвеси могут застревать в пружине стравливания и блокировать её работу. Чтобы этого не произошло, не рекомендуется пользоваться защитным приспособлением для слива теплоносителя из бака.

В процессе работы водонагревателя могут возникать различные проблемы. Для их устранения можно вызвать специалистов или выполнить ремонт самостоятельно. Второй вариант более дешёвый, но требует определённых знаний и навыков.

Проблемы и способы их решения:

1. 1. При низкой температуре нагрева бойлера наблюдается вытекание воды из штуцера. Причиной такой поломки чаще всего становятся частицы мусора, находящегося в теплоносителе. Для устранения проблемы следует полностью открыть сливной канал и тщательно промыть приспособление. Если эти действия не помогли устранить течь, то защитный механизм нуждается в замене.
2. 2. Из предохранительного устройства постоянно вытекает вода. В этом случае причиной неисправности является ослабленная пружина, прижимающая седло. Так как этот элемент не подлежит замене, необходимо будет покупать новое приспособление. Другими факторами, влияющими на работу запорного клапана, может стать резкое увеличение давления в системе холодного водоснабжения, а также малый объём расширительного бака. Устранить поломку можно благодаря установке дополнительного бачка.
3. 3. Из штуцера не течёт вода. Первым делом следует проверить исправность всех кранов и герметичность системы горячего водоснабжения. Если не выявлено никаких поломок, то следует заменить поломанное защитное устройство на новое.

Предохранительный клапан для водонагревателя — это очень важный и полезный механизм. С его помощью можно предотвратить резкие перепады давления в системе отопления, а также снизить вероятность возникновения аварийной ситуации.

Чем важны предохранительные клапаны для водонагревателей

Разберемся с устройством предохранительного прибора для водонагревателя и принципом работы.

Устройство

Само устройство очень простое. Конструкция состоит из двух цилиндров. Один большого объема, а другой меньшего. Цилиндры расположены перпендикулярно друг другу.

1. Большой цилиндр. В нем расположен тарельчатый клапан, который поджимается пружиной. Он обеспечивает поступление воды в одну сторону. Тарельчатый клапан по своей сути является обратным клапаном. С обеих сторон цилиндр имеет нарезку для подключения к трубе и обогревателю.
2. Малый цилиндр. Он размещен перпендикулярно к первому и имеет меньший диаметр. Цилиндр оснащен дренажным патрубком с тарельчатым клапаном внутри. Работает он в противоположную сторону.

Принцип работы

Нет ничего сложного в работе предохранительного клапана для водонагревателя.

1. Под давлением холодной водопроводной воды обратный клапан открывается и емкость нагревателя наполняется.
2. После заполнения бака холодной водой давление в баке становится выше внешнего, и клапан закрывается. Он будет открываться по мере расхода воды.
3. Второй клапан имеет мощную пружину, которая срабатывает от повышенного давления в бойлере. При нагревании воды давление в бойлере повышается. И если оно превышает допустимое значение, то срабатывает пружина и через дренажное отверстие происходит сброс излишек воды. Так, давление в бойлере выравнивается до нормы.

Для внесения ясности в работу устройства смоделируем несколько ситуаций.

• Пусть на входе в нагреватель отсутствует клапан, который перекрывал бы обратный отток холодной воды, подающейся в бак. Даже при стабильном давлении в водопроводе такой агрегат работать не сможет. Дело в том, что вместе с нагревом воды в баке растет давление. В какой-то момент давление в баке может превысить давление в водопроводе, и горячая вода начнет поступать в систему водопровода. Так, горячая вода может потечь из крана для холодной воды или из бачка унитаза.
• Бывают случаи, когда в водопроводной системе падает давление (часто такое происходит в ночное время, когда снижается нагрузка на водонапорной станции). В этом случае вода из бака сливается в водопроводные трубы. ТЭНЫ вхолостую греют пустой бак, что приводит к неминуемому перегоранию. Конечно, по идее, автоматика должна не допустить процесса перегревания. Однако, не все модели оснащены такой функцией. Да и автоматика может просто подвести в самую трудную минуту.

Рассмотрев обе ситуации, кто-то скажет, что подобного можно избежать, установив простой обратный клапан. Встречаются умельцы, которые именно так и делают. Но они даже не подозревают, что устанавливают в своем доме бомбу замедленного действия. Ужасно думать какие последствия могут ожидать, если из строя выйдет терморегулятор.

Для кипящей воды из бака нет выхода. Давление повышается, а вместе с ним повышается и точка кипения воды. Если открыть кран, то давление может упасть, точка кипения тоже падает. Это вызовет мгновенное вскипание воды, в результате образуется огромное количество пара, что может вызвать сильнейший взрыв.

Опасных ситуаций можно избежать если установить исправный клапан для водонагревателя.

Основные достоинства предохранительного устройства для водонагревателя.

1. Блокирует обратный ток воды из нагревателя в водопроводную трубу.
2. Не допускает резкого изменения давления в водопроводной системе.
3. При повышении давления сбрасывает излишки воды из бойлера.
4. При оснащении предохранительного устройства рычагом можно произвести слив воды для проведения работ по техобслуживанию.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

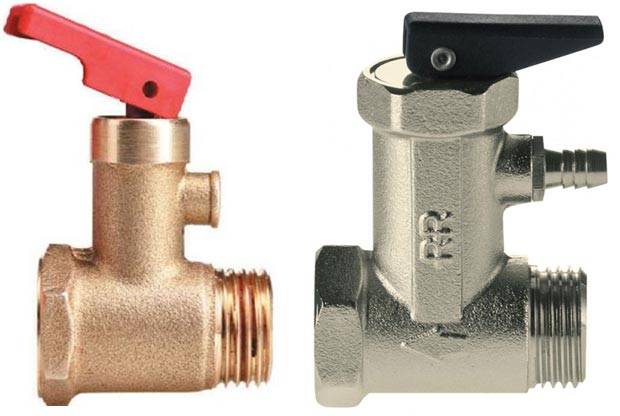

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

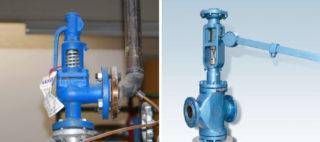

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Как работает аварийный клапан водонагревателя

После монтажа и обвязки ЭВН заполняется: открывают холодный стояк и горячий смеситель. Напора в трубе хватает для отодвигания обратного затвора, поток пройдет свободно в емкость, воздух вытесняется, выходит из открытого смесителя, после появления воды из точки разбора – бак полный.

В полном баке количество атмосфер примерно равное или чуть выше «подпирающей» его величины водопроводного. Если нет защиты от обратной течи и при закрытых кранах, горячая жидкость найдет выход через тот же вход – в холодный кран, бачок унитаза.

Напор в водопроводе МКД нередко понижается (аварии, ремонт, плановые работы). Без обратного крана бак опорожнится и нужно будет снова ждать нагрева. Причин для автоотключения ТЭНа нет, электричество тратится впустую, а при прекращении подачи и при несрабатывании защиты от «сухой» работы нагреватель перегреется и перегорит.

Работающий бойлер, это баланс допустимых температур и нагрузок, его поддержание обязательное. Есть определенный запас емкости на количество мПа, что указывается в инструкции.

Клапан сброса давления нужен для снижения натиска в баке, обеспечения динамического равновесия. При приближении количества мПа к критической отметке пружина сжимается, в дренажный патрубок происходит сброс избыточного давления воды.

Не только нельзя, но и опасно ограничиваться одним обратным затвором, нужен узел, совмещающий его и подрывник, иначе бак превратится в подобие бомбы. Вода при +90° C расширяется на 3%, и так по возрастающей.

Термостат останавливает нагрев, но может дать сбой. Выхода для увеличивающегося натиска нет – смесители перекрыты, а с другой стороны обратный узел закрыл возвратный путь.

В замкнутом пространстве температура резко достигается выше +150° С, параллельно увеличивается разрывная сила до 4 – 8 бар и выше. Рост мПа приведет к чрезмерному расширению стенок и сколам эмали. Но опасность в другом: большое давление повышает точку кипения, но одновременно температура растет.

Достаточно маленькой трещинки или открытия смесителя – резкое падение мПа приведет к понижению отметки кипения к стандартным +100° C, но жидкость нагрета больше (+150° C и выше) – произойдет мгновенное вскипание сразу всего объема в 50, 80, 100 л с образованием пара, последует сильнейший взрыв.

Таблица зависимости точки закипания от количества атмосфер в замкнутых пространствах, чем она выше, тем сильнее взрыв при разгерметизации:

С другой стороны, подключение без обратного клапана не желательное, но допустимое в крайнем случае и безопаснее – риска разрыва нет, а при понижении/повышении мПа вода просто будет уходить назад в магистраль.

Популярные модели клапанов

Рычажная конструкция

Среди предохранительных клапанов есть распространенные модели:

• Рычажные – это стандартный механизм. Его можно привести в действие ручным способом. Различаются такие изделия рычажком и штуцером сброса воды. Лучше выбирать модель с возможностью фиксации флажка к корпусу с помощью болта. Такая конструкция предохраняет от случайного открывания рычага.
• Без рычажные – это самый дешевый вариант предохранителя. Такие модели неудобны, так как не дают возможности слива воды с бака вручную. Устройства бывают двух видов: с крышкой и глухие. Первый будет удобнее, поскольку в случае засорения можно открутить крышку для проведения чистки механизма. Обе модели имеют короткие штуцера для сброса жидкости.
• Узловые – обычно устанавливают на нагреватели больших объемов (свыше 100 л). Называются узлами безопасности из-за того, что дополнительно укомплектованы шаровым краном для слива и манометром. В таком механизме штуцер для отвода жидкости резьбовой, что делает крепление шланга более надежным без использования хомутов.
• Оригинальные – такие узлы безопасности предлагаются для тех, кто ценит комфорт и эстетические качества. В комплект к изделию входит манометр. Для красоты наносят хромированное покрытие и придают элегантную форму. Все эти дополнения существенно влияют на цену изделия.

Советы профессионалов по установке клапана

Клапан нужно монтировать по подводящей линии холодной воды к накопительному водонагревателю в соответствии со следующими рекомендациями:

• ни в коем случае нельзя монтировать запорную арматуру между вентилем и водонагревателем;
• шланг от вентиля отводится в слив канализации;
• чтобы сброс воды из резервуара проходил быстрее, между вентилем и бойлером монтируют тройник с шаровым краном.

Важно! Недопустимо использовать обычный обратный клапан вместо предохранительного. Такой элемент не в состоянии защитить водонагреватель от высокого давления воды

С установкой предохранительного клапана на водонагреватель никаких проблем и трудностей не возникает. Работа эта простая и под силу обычному человеку, но в случае, когда эксплуатация бойлера сопряжена с постоянной проблемой протечки воды, у потребителя возникает масса вопросов. Специалисты советуют не поддаваться панике и помнить, что работа бойлера, при которой из клапана периодически капает вода вполне нормальная. Для того чтобы устранить проблему, требуется монтаж специальной трубки, отводящей воду в канализацию.

Особое внимание следует обратить, если из патрубка вода течет постоянно или наоборот никогда не капает. Ситуация при которой капли не появляются никогда, может свидетельствовать о поломке

Специалисты советуют в данном случае принудительно спускать немого воды из резервуара при помощи специальной рукоятки.

Важно понимать, что отсутствие течи – это еще не признак поломки предохранительного элемента. Для автономной системы водоснабжения показатель давления воды не превышает 3 Бар

Поэтому он прокапывает настолько редко, что данный факт можно легко не заметить.

Почему из предохранительного клапана постоянно течет вода? Причин может быть несколько:

1. Поломка предохранительного клапана. В этом случае выход только один – его полная замена. Не стоит менять его на новый элемент с более высоким порогом срабатывания. Так можно полностью нарушить нормальную работу бойлера, что приведет к его разрыву.
2. Высокое давление воды в водопроводной системе дома. Хорошим решением проблемы станет установка регулятора, на входе в дом, понижающего давление воды.

Для чего необходим предохранительный клапан

Предохранительный клапан, входящий в комплект поставки любого накопительного водонагревателя, является неотъемлемым элементом группы безопасности данного прибора. Эксплуатировать водонагреватель без него запрещено производителем, да и попросту небезопасно. У любого водонагревателя есть рабочее давление воды, имеющее как минимальный порог (минимально необходимое давление для нормальной работы прибора), так и максимальный порог (превышение которого может повредить прибор). Максимальный порог, в свою очередь, складывается из двух величин:

1. Давление в магистрали водоснабжения. Это давление, с которым подается вода в прибор.
2. Давление, возникающее в емкости водонагревателя при нагреве воды.

Предохранительный клапан рассчитан на давление не большее, чем максимальное рабочее давление водонагревателя. Монтаж клапана осуществляется в соответствии с руководством по эксплуатации на конкретную модель водонагревателя. У большинства моделей водонагревателей он монтируется на патрубок подачи холодной воды и выполняет следующие функции:

• предотвращает самопроизвольный слив воды из водонагревателя при отключении подачи холодной воды в магистральной сети;
• сбрасывает избыточное давление во внутреннем баке водонагревателя;
• может использоваться для слива воды из прибора;

Теперь разберемся в данных функциях поподробней:

На рисунке выше представлен предохранительный клапан в разрезе. Одним из его элементов является механизм обратного клапана. Именно он отвечает за удержание воды в емкости ЭВН и не допускает ее обратного хода в систему водоснабжения

Соответственно при установке клапана важно не допустить повреждения этого механизма, поэтому производители рекомендуют производить закрутку на 3-3,5 оборота резьбы. В клапанах, предлагаемых нашей компанией, данная проблема решена системно, посредством ограничительной металлической площадки, дальше которой нельзя будет накрутить клапан, а значит и невозможно повредить механизм обратного клапана

Следующим элементом по списку, но не по важности, идет механизм предохранительного клапана. Как уже было сказано ранее, для любого ЭВН есть максимальный порог давления воды, который складывается из двух показателей: давление в системе водоснабжения и давление, возникающее при расширении воды при нагреве

Когда суммарное давление начинает превышать значение максимального порога – шток начинает сжимать пружину предохранительного клапана и таким образом открывает отверстие штуцера для слива воды. Происходит сброс давления и водонагреватель продолжает работать в нормальном режиме.

Отсюда есть несколько важных моментов, на которых бы хотелось заострить Ваше внимание:

Важно знать давление в своей системе водоснабжения, при высоком его значении вероятность постоянного срабатывания предохранительного клапана существенно возрастает. В этом случае рекомендуется установить редуктор для понижения магистрального давления в сети

Редуктор не входит в комплект поставки ЭВН и приобретается отдельно.

Категорически запрещается ограничивать движение рукоятки принудительного сброса давления, жестко фиксируя ее в штатном положении, так как это приводит к невозможности движения штока предохранительного механизма и таким образом не позволяет сбросить избыточное давление.

Поскольку, сброс избытка давления сопровождается появлением капель воды из штуцера для слива воды – рекомендуется сделать отвод от штуцера предохранительного клапана (достаточно какой-либо гибкой трубки или шланга) в канализацию (раковину, ванну, сливной бачок или сифон). Еще одна функция предохранительного клапана – слив воды из прибора. В силу своей времязатратности (это не самый быстрый процесс, особенно для больших объемов), этот способ актуален в основном в тех случаях, когда при монтаже прибора не была предусмотрена возможность быстрого слива воды. Для этого необходимо: отключить ЭВН от сети, перекрыть подачу в него холодной воды и открыть кран горячей воды на точке водозабора(смесителе). После этого, поднять рукоятку принудительного сброса воды и произвести слив через штуцер.

ВНИМАНИЕ!!! Предохранительный клапан не предназначен для защиты прибора от резких скачков давления в водопроводной сети. Для решения данной проблемы в систему устанавливается специальный прибор – гаситель гидроударов

Запрещается использование накопительного водонагревателя без предохранительного клапана, или же с клапаном, давление которого превышает максимально установленное для данного прибора. В случае указанных выше нарушений, гарантийные обязательства потребителя на водонагреватель не распространяются.

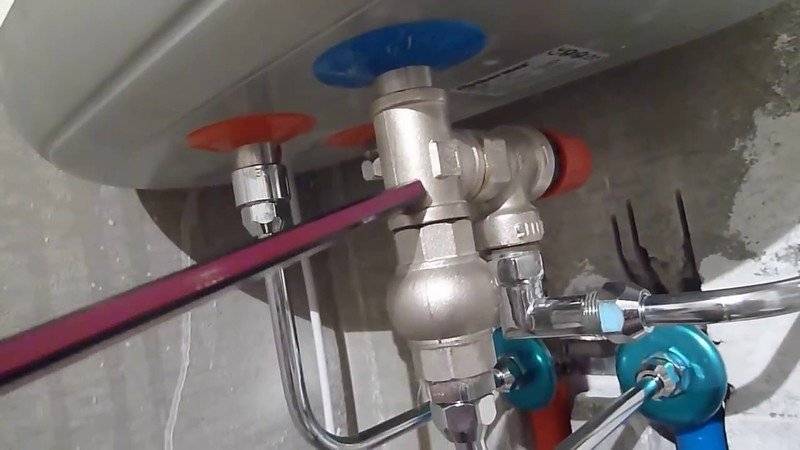

Установка предохранительного клапана на водонагреватель

Принцип действия косвенного или защитного клапана достаточно прост, ведь в нем установлено два цилиндра. Большой цилиндр – это так называемый обратный клапан, обладающий специальной створкой или тарельчатым клапаном. Именно он приводится в действие небольшой пружиной.

Маленький цилиндр установлен вертикальным образом относительно большого. Кончики заткнуты специальными заглушками, и он оснащен дренажной трубкой, а также встроенным маленьким клапаном. Есть определенные виды клапанов, устанавливаемых на бойлер.

Они могут отличаться по ключевому параметру, к примеру, по способу монтажа:

• Невозвратно-запорный.
• Приемный.
• Стальной.
• Шаровый.

В зависимости от того каким принципом действия обладает водонагреватель существуют различные виды обратного клапана: прямой, непрямой, рассчитанный на две позиции и пропорциональный.

Предохранительный клапан отличается способом монтажа

Есть и типы обратного клапана, у которых различная высота поднятия запора:

• Полноподъемный.
• Среднеподъемный.
• Малоподъемный.

Приобретение предохранительного клапана нужно проводить в специализированных магазинах и желательно взяв с собой старую деталь. При отсутствии такой детали стоит полагаться на технические характеристики модели водонагревателя. Стоит заметить, что предоставляя работу по монтажу или обслуживанию предохранителей мастеру, тем самым можно обезопасить себя от серьезных последствий.

В частности:

• Поломки;
• Разрыва труб;
• Взрыва бака.

Специалисты используют не только нужные приспособления, но и предоставляют гарантию на осуществляемые действия. Иными словами, доверяя работу специалисту можно не переживать за то, что срок эксплуатации оборудования может сократиться или же клапан не будет выполнять своей поставленной задачи.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Зачем ставят предохранительный клапан

Спускной клапан бойлера устанавливают с целью обеспечения безопасности эксплуатации устройства. Вода — это жидкий теплоноситель, который имеет особенность увеличиваться в объеме под воздействием высоких температур. Подогревшись до +80…+90°С, жидкость расширяется на 3%. Если, к примеру, в бойлере емкостью 50 л, появляется 1,5 л «лишней» жидкости, то задача устройства — спуск излишков горячей воды.

Установка ПК — необходимость, без которой невозможна безопасная эксплуатация водонагревателя. Отсутствие защиты приводит к скачку давления и выведению лишней жидкости в водопроводную систему, что энергетически неэффективно и может приводить к большим неприятностям.

Принцип работы предохранительного клапана

Клапан представляет собой диск на штоке с резиновым уплотнителем по краю. Клапан нагружается пружиной. Сила воздействия пружины подбирается с учетом допустимого давления воды в ёмкости бойлера. Принцип работы в следующем, при превышении давления в ёмкости выше допустимого, клапан сжимает пружину и открывает проходное отверстие для слива избытка воды и снижения давления.

При снижении давления в водонагревателе до значения меньше настройки давления, клапан закрывает пропускное отверстие и слив воды прекращается.

Обратный клапан работает по тому же принципу — сжатие пружины. Но величина нагрузки, создаваемой пружиной, очень незначительная, поэтому даже при давлении в 0,5 бар вода будет заполнять бак.
