Клапан для водонагревателя: какой нужен и зачем

Устройство и принцип действия

Устройство для предупреждения серьезной аварии выглядит на удивление просто, а размеры его невелики – помещается на ладони. Оно представляет собой небольшой механизм, состоящий из двух перпендикулярно расположенных подпружиненных клапанов, заключенных в один металлический корпус. По сути, это два цилиндра (трубки), один из которых несколько больше другого.

В первой трубке большего диаметра, как правило,1/2 дюйма, имеющей две резьбы по концам, установлен обратный клапан, пропускающий жидкость только в одну сторону. Створка в нем расположена поперек трубы и может перемещаться вдоль нее на несколько миллиметров, открывая или закрывая проход.

Под действием давления, направленного в сторону водонагревателя, створка открывается, сжимая пружину. Как только давление в трубопроводе и за створкой выравнивается, клапан под действием пружины закрывается.

В трубке меньшего диаметра, расположенной перпендикулярно первой, установлен второй клапан, пружина которого отрегулирована на открытие при определенном давлении, превышающем давление для первого клапана. Это и есть предохранитель, защищающий от взрыва.

Таким образом, когда повышается давление и обратный клапан не позволяет воде уйти в подающий холодный трубопровод, открывается второй клапан, и она сбрасывается через сливной патрубок.

На патрубке могут быть специальные насечки, которые способствуют легкому надеванию шланга подходящего диаметра. Шланг этот необходимо закреплять хомутом и вывести либо в канализацию, либо в емкость, которую придется время от времени опорожнять. Делать это придется нечасто, так как количество выдавливаемой воды при эксплуатации водонагревателя будет невелико.

Очень часто для принудительного открытия спускного устройства в конструкции предусмотрен пластиковый флажок. С его помощью можно проверить работоспособность предохранителя. Для этого просто нужно открыть его и убедиться, что ход поршня свободный, он не забит ржавчиной и окалиной, усилия пружины хватает, чтобы возвратить клапан в закрытое состояние.

На корпусе предохранительного клапана очень часто бывает нанесена стрелка, показывающая направление движения воды, чтобы облегчить установку. На маленький патрубок обычно нанесена маркировка, обозначающая давление в паскалях, при котором происходит открытие аварийного клапана.

Виды

Отличаются следующими моментами:

Спускной рычаг. Он нужен для проверки исправности работы механизма, желательно проверять один раз в месяц

Подняв рычажный флажок, можно опустошить накопительную емкость
Важно обратить внимание на устройство флажка. Некоторые модели производятся с маленьким винтом, закрепленным на рычаге – для предотвращения случайного открытия, опустошения резервуара.
Стрелка на корпусе, обозначение номинального рабочего давления предохряняющего механизма
Рекомендуется приобретать устройства именно с данными обозначениями на корпусе, чтобы подобрать оптимальный вариант.
Штуцер для слива

Производятся разной формы. Предпочтительнее продолговатая, ступенчатая форма, чтобы удобнее было надевать отводной шланг, обжимать хомутом при необходимости.
Без спускного рычага. Приобретая данную модификацию, следует обратить внимание на наличие резьбовой крышки. Она позволит в дальнейшем проводить обслуживание (удалять засоры, накипь, загрязнения). Это более предпочтительный вариант.
Для бойлеров большой емкости (от 60 литров) выпускаются другие модели с дополнительными механизмами: шаровый кран, манометр, штатная резьба штуцера. Данные модели более разнообразны по видовому составу. Можно подобрать наиболее понравившийся вариант. Стоимость на них значительно возрастает по сравнению со стандартными аналогами, может даже достигать уровня цены дешевого нагревательного оборудования.

Популярные модели клапанов

Рычажная конструкция

Среди предохранительных клапанов есть распространенные модели:

  • Рычажные – это стандартный механизм. Его можно привести в действие ручным способом. Различаются такие изделия рычажком и штуцером сброса воды. Лучше выбирать модель с возможностью фиксации флажка к корпусу с помощью болта. Такая конструкция предохраняет от случайного открывания рычага.
  • Без рычажные – это самый дешевый вариант предохранителя. Такие модели неудобны, так как не дают возможности слива воды с бака вручную. Устройства бывают двух видов: с крышкой и глухие. Первый будет удобнее, поскольку в случае засорения можно открутить крышку для проведения чистки механизма. Обе модели имеют короткие штуцера для сброса жидкости.
  • Узловые – обычно устанавливают на нагреватели больших объемов (свыше 100 л). Называются узлами безопасности из-за того, что дополнительно укомплектованы шаровым краном для слива и манометром. В таком механизме штуцер для отвода жидкости резьбовой, что делает крепление шланга более надежным без использования хомутов.
  • Оригинальные – такие узлы безопасности предлагаются для тех, кто ценит комфорт и эстетические качества. В комплект к изделию входит манометр. Для красоты наносят хромированное покрытие и придают элегантную форму. Все эти дополнения существенно влияют на цену изделия.

Для чего нужен?

В задачу клапана входит сброс излишков горячей воды в рабочей емкости нагревателя. Расширение воды создает большое давление, угрожающее целостности прибора.

Клапан автоматически сливает некоторое количество воды, приводя общий объем к номинальному значению. Это позволяет сохранить нагреватель, защитить оборудование и людей от контактов с горячей водой.

Избыточные объемы воды выводятся через специальный патрубок, соединенный с системой водоотведения или специальным приемным резервуаром.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму

На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

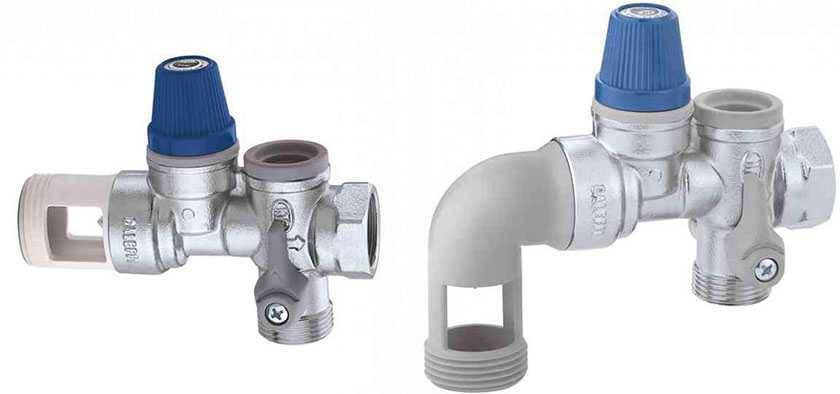

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Чем так важен предохранительный клапан на водонагревателе

Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия

Как устроен предохранительный клапан

Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.

  • Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
  • Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.

Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.

По какому принципу действует клапан

Принцип действия предохранительного клапана прост.

Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.

По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.

Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.

Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.

Важность нормальной работы клапана

Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие

Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.

Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.

В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.

Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.

Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.

Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.

Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.

Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.

Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.

Страшно представить, что может случиться при выходе из строя терморегулятора.

Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.

Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.

При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.

Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.

Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:

  1. Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
  2. Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
  3. Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
  4. Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.

К чему приведет отсутствие устройства

Отсутствие предохранительного прибора, как и его неисправность, может привести к разрыву рубашки бака и течи воды из бака. Горячая вода может принести значительный ущерб отделке квартиры. Восстановить бак после этого очень проблематично и надежность водонагревателя окажется на низком уровне.

Теоретически даже возможен взрыв пара, если вода будет нагрета намного выше 100 , но для этого требуется очень мощный нагреватель.

При установке бойлера в квартире, в качестве резервного источника горячей воды, отсутствие обратного клапана, выполненного в одном корпусе с предохранительным, может привести к перетеканию горячей или холодной воды из одной системы в другую. Это создаст не только дискомфорт в пользовании, но и дополнительные денежные затраты, поскольку счетчик будет учитывать расход перетекающей воды, за который в последствии придется заплатить. Перетекание будет происходить из-за разницы в давлении между системой горячей и холодной воды. А соединены они будут через бойлер.

Впрочем, перетекание возможно и при наличии обратного клапана, если давление холодной воды выше горячей. Поэтому после бойлера следует устанавливать перекрывающий кран. При пользовании горячей водой из центральной системы, перекрывается бойлер. А при пользовании из бойлера, перекрывается входной кран по горячей воде.

Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Качество обвязки водонагревателя позволяет не только увеличить срок его эксплуатации, но и повышает уровень безопасности при эксплуатации. Установка бойлера ведется по инструкции производителя и с учетом стандартов подключения. Предохранительный клапан для бойлера – важный элемент устройства, относящийся к группе безопасности.

Зачем нужен предохранительный элемент, как правильно установить водонагреватель и какой принцип работы устройства рассмотрим далее. Помните о том, что несоблюдение правил установки может случиться не просто небольшая неприятность, а настоящая трагедия.

Предохранительные клапаны (еще известны под названием клапаны безопасности) путают с «обратными». Между двумя видами есть некоторые сходства, но, по факту, это абсолютно разные элементы.

Обратный клапан отвечает за подачу жидкой среды по трубопроводу только в одном направлении. При этом задача предохранительного клапана – защитить трубу канализации и подключенные устройства от выхода из строя и разрушения, что может произойти в результате избыточного давления в системе.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

  • пруженные устройства;
  • рычажные устройства;
  • магнитно-пружинные;
  • рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

  • пруженные устройства;
  • рычажные устройства;
  • магнитно-пружинные;
  • рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Еще на корпусе можно найти изображение стрелки, которая указывает направление движения воды в системе через нагревательный бак в бойлере

Обратите внимание, что сантехники не рекомендуют часто применять сливной рычаг для принудительного слива воды, чтобы продлить срок эксплуатации клапана. Если необходимо провести обслуживание водонагревателя, можно отсоединить патрубки воды и слить ее

Неполадки: их причины и устранение

Возможны два вида неполадок:

  1. Постоянное подтекание из выпускного патрубка. Это свидетельствует об избыточном давлении в системе подачи воды. Проблема решается путем установки редуктора.
  2. Отсутствие выпуска излишков воды при высоком давлении в емкости. Это означает, что клапан поврежден или рассчитан на большее давление. В любом случае, устройство надо заменить, подобрав подходящую по номиналу модель.

Необходимо периодически проверять работоспособность устройства. Его замена обойдется гораздо дешевле, чем ремонт или покупка нового бойлера.

Что делать, если течет из предохранительного клапана от водонагревателя, подскажет видео:

Что случается при отсутствии клапана

Отсутствие ПКВ приводит к росту давления внутри электроводонагревателя выше нормы. Если оно превысит допустимые пределы, бак попросту разорвет. Все зависит от прочности емкости, чем она меньше, тем раньше рванет. Но, чем толще бак, тем значительнее превышение и тем сильнее будет взрыв. Единственный способ предотвратить разрушение с катастрофическими последствиями — наличие предохранителя, который вовремя произведет сброс давления.

Опасная ситуация складывается в бойлере и при стремительном падении давления в водопроводе. Это нередко случается ночью, когда эксплуатационные службы производят отключение холодной воды. Из-за полного слива может перегореть ТЭН (трубчатый электронагреватель).

В бойлере, лишенном ПК, может запросто случиться взрыв даже при простом открытии крана. В добротном баке не происходит закипание, так как в нем точка кипения смещена выше +100°С. Если же он непрочный, то открытие крана может привести к резкому падению давления в емкости. В результате точка кипения возвращается к +100°С, при этом стремительно нарастает поток пара, вызывающий взрыв.

Исправность предохранительного клапана, его правильный монтаж и соответствие характеристикам бойлера — залог безопасности. Прежде чем монтировать запорную и защитную арматуру, надо обязательно изучить техническую документацию устройств и ознакомиться с рекомендациями специалистов. Если есть сомнения в своих силах, лучше обратиться к профессионалам.

Общие сведения

Перед тем как выполнить установку предохранительного клапана на водонагреватель, необходимо подробно изучить его устройство, принцип действия, преимущества и недостатки. Все эти сведения помогут максимально качественно выполнить работу и избежать каких-либо проблем.

Защитный регулируемый клапан сброса давления

1.1

Устройство и принцип действия

Клапан сброса избыточного давления воды в водонагревателе представляет собой довольно простое устройство, обеспечивающее безопасную работу всей системы отопления. В его состав включены 2 клапана и несколько дополнительных элементов.

Полный перечень составных частей:

  • корпус устройства, изготовленный из никеля или латуни;
  • основной редукционный клапан, позволяющий выпускать жидкость при повышении давления;
  • обратный клапан, предотвращающий утечку теплоносителя при резком снижении давления в системе;
  • штуцер для слива жидкости;
  • рукоятка для принудительного сброса давления.

Механизм работы:

  1. 1. Тарельчатая пластина обратного клапана отжата потоком теплоносителя. Это происходит до тех пор, пока давление в водопроводе превышает показатели в бойлере.
  2. 2. После выравнивания обоих параметров пружина поджимает пластину к выступам корпуса, перекрывая поток жидкости.
  3. 3. На следующем этапе начинается постепенный нагрев теплоносителя. Увеличение температуры способствует росту давления.
  4. 4. Как только показатели достигнут предельных, пружина основного защитного клапана сжимается и теплоносителю открывается выход к штуцеру.
  5. 5. Через него часть жидкости сливается до тех пор, пока давление в бойлере не опустится ниже критического уровня.

Сбросной предохранительный клапан в системе отопления

1.2

Преимущества и недостатки

Защитный клапан, как и любое другое устройство, имеет несколько преимуществ и недостатков

Их обязательно нужно брать во внимание перед покупкой приспособления и началом его установки. В противном случае можно столкнуться с серьёзными проблемами, которые снизят эффективность отопительной системы и приведут к возникновению аварийных ситуаций

К положительным характеристиками устройства относят:

  • предотвращает гидроудары (резкие скачки давления, вызванные быстрым изменением скорости потока теплоносителя);
  • препятствует возвращению нагретой жидкости в водопровод;
  • позволяет слить всю воду из нагревателя (при необходимости проведения ремонтных или профилактических работ);
  • защищает от резких перепадов давления в системе;
  • имеет простую конструкцию;
  • легко ремонтируется;
  • не требует длительного обслуживания и особого ухода;
  • не оказывает негативного воздействия на людей и окружающую среду;
  • стоит сравнительно дёшево.

Среди негативных моментов выделяются такие:

  • частый выход из строя отдельных деталей конструкции;
  • трудность регулировки жёсткости пружины;
  • постоянное стравливание жидкости.

Предохранительный клапан для твердотопливного котла отопления

Распространенные типы клапанов

На корпусе устройства указано направление движения воды. Отпечатаны цифры давления, при котором оно сработает. На ручке конструкции фиксатор – болт. Модель идеальна для установки. Носик для соединения сливной трубки устроен так, что можно на нем зафиксировать шланг любого диаметра при помощи хомута.

На корпусе детали нет стрелки направления движения воды. Подсказки о критическом давлении так же нет. На носик шланг сядет прочно, но зафиксировать будет проблематично. Плюсом в конструкции есть ручка для тестирования конструкции. При всех недостатках, модель не дает сбоя в работе.

Преимущество этой модели в том, что ее можно обслуживать. Проводя чистку водонагревателя, сразу рекомендуется почистить и клапан на бойлере. Достаточно это делать один раз в год. Срок эксплуатации конструкции такой же, как и накопительного водонагревателя.

Последняя модель отличается низкой ценой и простотой в эксплуатации. Не требует обслуживания и проведения диагностики. Его монтирование проводится на свой страх и риск.

Тяжело определить причину сбоя в работе конструкции пока его полностью не разберешь. Его замену рекомендуется проводить раз в год. Тем ни менее модель устанавливается и эксплуатируется. Такого вида конструкции встречаются в подделке. Определить ее можно по весу изделия.

Диагностику клапанов с ручкой проводят не реже, чем один раз в месяц. Поднятая ручка – признак его промывания.

Все методы слива воды

Чтобы опустошить бойлер недостаточно открыть кран для слива. При использовании такого способа из него сойдет не больше 2-3 литров жидкости.

Чтобы понять, как слить воду с бойлера Термекс можно использовать инструкции, приведенные ниже.

За счет предохранительного крана

Для легкого спуска нужно изначально позаботиться о правильном монтаже водонагревателя. Когда все условия установки соблюдены, жидкость получится быстро спустить с использованием предохранительного клапана:

  1. Нужно закрыть запорную арматуру, в которую поступает холодная вода, а после полностью спустить ее с помощью крана-смесителя.
  2. После того как жидкость перестанет вытекать, кран нужно закрыть и прокрутить вентиль на предохранительном клапане. При поступлении воздуха внутрь ток жидкости возобновится. Если в баке есть специальная пробка, то ее нужно открыть. Если же она отсутствует, то нужно воспользоваться добавочным сливным краном, который расположен на патрубке ГВС.
  3. Жидкость из нагревателя объемом 80 л или другого объема выльется через носик спустя 65-85 минут.

Через отверстие трубы холодной воды

Изначально нужно позаботиться о снижении давления, используя метод аналогичный предыдущему способу. После прекращения тока воды из крана-смесителя нужно прибегнуть к следующим действиям:

  1. Перед началом спуска давления кран стоит перекрыть на патрубке ХВС. После этого его закрывают на патрубке горячего водоснабжения. После таких действий жидкость внутри накопительного бака зависнет.
  2. Под бойлер нужно поместить емкость, объем которой больше бака. Кран холодного водоснабжения отвинчивается разводным ключом, затем пластиковая труба отводится в сторону.
  3. От отвода в водопроводе тем же ключом отвинчивается предохранительный клапан. Вода, которая ранее не выходила из бака, начнет понемногу капать или вытекать. Следующий этап — открытие добавочного сливного крана. Вода хлынет, а опустошение бака займет не более 3 минут. Силу тока можно изменять с помощью перекрытия воздушной пробки.
