Как подключить бойлер (водонагреватель) косвенного нагрева

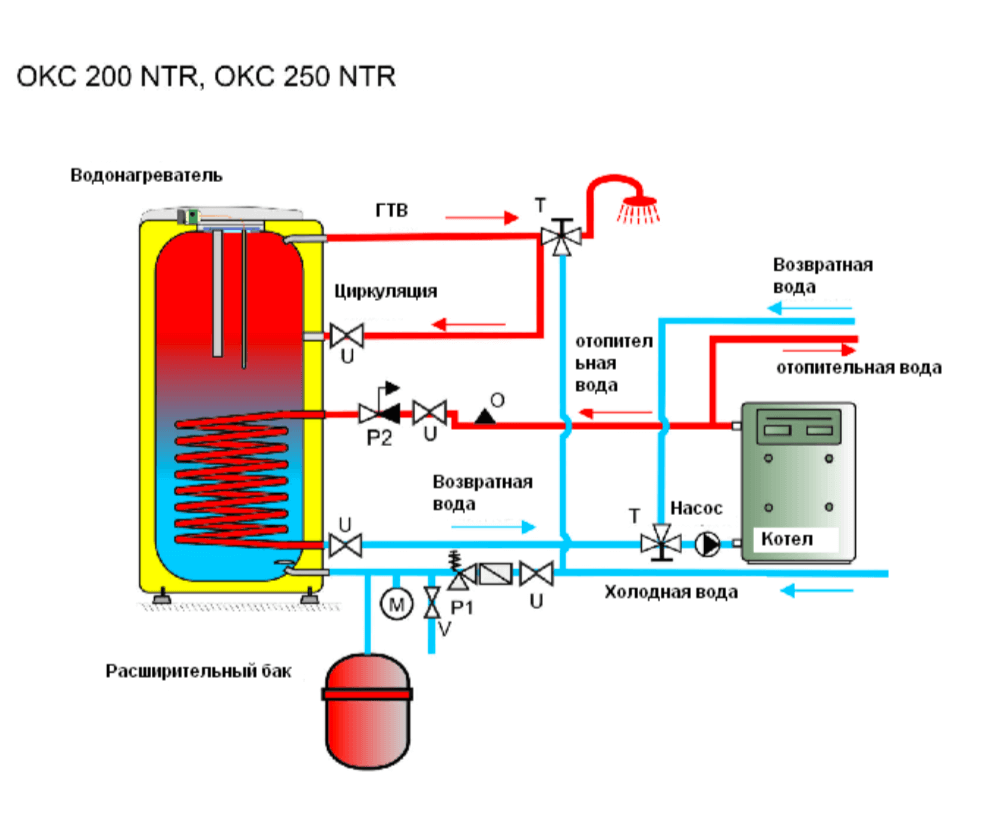

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Принцип подключения водонагревателя косвенного нагрева не отличается от обычного бойлера.

Стандартное устройство выглядят так как большие баки и состоят из следующих элементов:

  • цилиндрический бак – горизонтальный или вертикальный;
  • изоляционное покрытие для сохранения температуры;
  • датчики температуры и давления;
  • змеевик — теплообменник;
  • антикоррозионная защита.

Самое сложное оборудование — это змеевики, которые выполняют из стали или латуни. Они изготавливаются сложной конфигурацией поближе к днищу бака для равномерного нагрева среды. которая поступает в змеевик емкости.
Обвязка БКНсР производится согласно чертежам с учетом индивидуальных характеристик схемы теплоснабжения.

Для создания контура ГВС через бойлер используют 3 стандартные схемы монтажа:

  1. Включение в схему трехходового клапана.
  2. Размещение циркуляционного насоса с несколькими режимами работы.
  3. Обвязка через гидравлическую стрелку.

Трехходовые клапаны применяются с баками повышенного объема, а схема рассчитывается по принципу двухконтурного отопления. Схема с трёхходовым клапаном предусматривает установку 2-х циркуляционных насосов для распределения поступающей среды по потокам на отопление и ГВС и комплектуются термостатами и автоматическими переключателями сред.

Гидравлические стрелки используют на объектах, имеющих больше 2 контуров, например, радиаторы, тёплые полы или ГВС. Можно рециркуляцию воды выполнить по упрощенной схеме подключения бойлера косвенного нагрева, используя полотенцесушитель, для этого его устанавливают в разрыв закольцованного циркуляционного контура с насосом. Он создает напор движения среды по замкнутому контуру, БКНсР в этом случае имеет 3 врезки, 2- для ГВС и одну для подпитки системы.

Схема с рециркуляцией

Если водонагреватель имеет безнасосную схему циркуляции, рециркуляцию выполняют с помощью трехходового термостатического смесителя: ГВС, подогреваясь, циркулирует по замкнутому контуру, по мере расхода, подпитывается холодной водой.

Виды бойлеров

Принципиально водонагреватели косвенного нагрева разделяются на две категории: с блоком управления и без него. Первая категория применяется при подключении к котлам без автоматики управления.

Они оснащены датчиком температуры воды и автоматикой, перекрывающей поступление коды из котла в змеевик если потребуется.

Подключая такие установки потребуется лишь присоединить подающий трубопровод и обратку, подвести охлаждённую воду, распределяющий коллектор к верхнему подключению. Затем необходимо наполнить бак водой и начинать её нагрев. Водонагреватели без управления подключают к котлам с автоматикой.

Устанавливая бойлер нужно вмонтировать температурный датчик в специальное отверстие в корпусе и подключить к агрегату. Затем бойлер обвязывают. Такие бойлеры можно подключать и к котлам без автоматики, но для этого нужно применять особые схемы.

Вода в бойлере достигает более низкой температуры, чем вода в змеевике, поэтому если котёл работает в режиме слабого нагрева, то вода в баке не будет горячей.

Чтобы избавиться от этой проблемы, придумали комбинированные бойлеры, в которых помимо змеевика есть электрический нагревательный элемент. ТЭН доводит температуру воды до требуемой.

Этот вид бойлера удобно применять в связке с котлом на твёрдом топливе, так как вода будет тёплой, даже после полного сгорания топлива. Также возможно установка нескольких змеевиков в бак – это помогает сократить время нагрева. Для этого цели можно применять теплоизолированные модели.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Советы для самостоятельного монтажа

Таких советов может быть несколько:

  1. Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
  2. Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
  3. До монтажа подготовить все нужные для этого компоненты и инструментарий.
  4. Соблюдать правила техники безопасности при установке и подключении.
  5. Создавать надёжные соединения компонентов системы.
  6. Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
  7. При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

5 / 5 ( 17 голосов )

Подключение бойлера

Как было сказано выше, бойлер косвенного подогрева включает в своей конструкции несколько каналов для обеспечения подачи и отвода теплоносителя и воды, предназначенной для нагрева. Подключаться приобретённое оборудование должно следующим образом:

К водоснабжению

Для этого к месту установки бойлера прокладываются трубопроводы, через которые к прибору будет подаваться холодная вода и отводиться горячая. Если дислокация нагревательного бака позволяет спрятать его и все подводимые коммуникации, то самым простым решением будет использовать для монтажа гибкие шланги. Они имеют в своей структуре всю необходимую арматуру.

При невозможности скрыть каналы подачи и отвода воды, стоит выбрать один из вариантов их сокрытия:

  • монтажа в штробы с последующей заделкой последних;
  • установки в искусственные каналы – пластиковые или гипсокартонные.

В местах подключение труд для снабжения бойлера водой необходимо установить краны для возможности прекращать подачу или отвод воды.

К газовому котлу

Бойлер косвенного нагрева должен быть установлен максимально близко к основному котлу. Это обеспечит более эффективную эксплуатацию оборудования. Если установка производится в домах с центральным теплоснабжением, то монтаж надо выполнять в месте, где в помещение заходит труба, подающая теплоноситель.

При подключении к любой отопительной системе рекомендуется установка байпаса с дополнительной запорной арматурой. Это поможет отключать прибор при необходимости его использования или при ремонте.

Дополнительно на обратку может быть установлен циркулярный насос. Он обеспечит быстрое прохождение теплоносителя через теплообменник. Это ускорит нагрев воды в бойлере.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии, бак прослужит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Как правильно выбрать бойлер?

Важными характеристиками бойлера косвенного нагрева являются:

  • объем;
  • материал змеевика;
  • материал бака;
  • материал утеплителя;
  • наличие дополнительного ТЭНа и альтернативных источников нагрева.

Объем бойлера

Выбирать объем бойлера нужно исходя из мощности вашей отопительной системы, поскольку именно на нее приходится нагрузка нагрева воды. Если вы купите агрегат, объем которого слишком велик, то существует вероятность того, что ваша система отопления может не справиться с ним. Это чревато тем, что температура воды в приборах отопления будет мала для обогрева помещения. Для того чтобы не прогадать, нужно узнать объем теплоносителя бойлера, он должен быть не более 30-40% объема воды в отопительной системе, иначе ее производительность будет заметно страдать.

Какой объем бойлера нужен для вашей семьи, очень просто определить. В среднем на человека приходиться 60-80 литров для принятия душа. Нагрев 200 литров происходит около 6 часов. Исходя из этих цифр нужно брать объем бойлера, которого хватит на покрытие нужд семьи, с учетом времени до следующего нагрева.

Материалы

Одной из важнейших частей бойлера является змеевик, поэтому нужно заранее поинтересоваться о том, из чего он изготовлен. Дешевые модели имеют стальной змеевик, который просто приварен к баку. В более дорогих моделях он съемный и выполнен из латуни, что намного лучше по многим параметрам. Тем более что съемный вариант можно демонтировать и почистить от накипи.

Из чего выполнен бак также очень важно, поскольку частая проблема любого водонагревателя – протечка. Недорогие модели имеют внутри слой эмали, но она быстро образует трещины от перепада температур. А это, в свою очередь, чревато скорой коррозией металла

Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода

А это, в свою очередь, чревато скорой коррозией металла. Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода.

Качество утеплителя также немаловажный фактор эффективности такой системы. Иногда используют обычный поролон, но он проигрывает по многим пунктам. Лучше всего, если в качестве теплоизоляции использован полиуретан и подобные ему материалы.

Другие параметры

Кроме того, что бойлер может иметь два источника косвенного нагрева воды, также он может быть оснащен ТЭНом, как источником тепла вне отопительного сезона. Такие конструкции намного дороже обычных, но они крайне практичны.

Тип бойлера может быть двух видов: настенный или напольный. Он должен соответствовать типу отопительной системы. Так, если система настенная, то и бойлер должен быть такого типа. Настенными могут быть только модели, объем которых менее 200 литров.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).


Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется

  • термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
  • комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

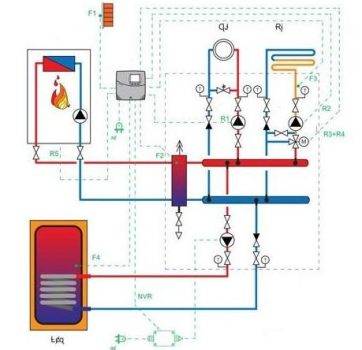

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.


Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

15 Полезные видео по теме

Источники

  • https://pechistroy.ru/remont/pravilnaya-shema-podklyucheniya-boylera-k-dvuhkonturnomu-kotlu.html
  • https://makipa.ru/stati/bojlery/dvuxkonturnyj-gazovyj-kotel-i-bojler-kosvennogo-nagreva-plyusy-i-minusy-vybor-ekonomicheski-vygodnogo-varianta/
  • http://oteple.com/2445-2/
  • https://eurosantehnik.ru/obvyazka-dvuxkonturnogo-kotla-i-bojlera-kosvennogo-nagreva.html
  • https://otoplenie.site/otoplenie/kotelnaya/dvuhkonturnyj-kotel-s-bojlerom-kosvennogo-nagreva.html
  • https://dom-i-remont.info/posts/otoplenie/dlya-chego-nuzhen-bojler-v-sisteme-otopleniya-komfort-ili-spasenie/
  • https://masterfibre03.ru/kotel/podklyuchenie-bojlera-k-dvuhkonturnomu-gazovomu-kotlu.html
  • https://okno-pro.ru/kommunikacii/podklyuchenie-bojlera-k-gazovomu-kotlu.html

Подключение бойлера к водопроводу из разных материалов

Бойлер обвязывают в системе теплоснабжения с применением, как традиционных стальных труб, так и более современных полипропиленовых и металлопластиковых труб. Более дешевый вариант — полипропиленовые.

Выбор будет зависеть от цены проекта и рабочей температуры греющего теплоносителя на выходе из котла. Например в твердотопливном котле температура теплоносителя плохо поддается регулировке, возможны случаи когда она будет расти самопроизвольно до 100 С, поэтому в этом случае лучше установить стальные трубы.

Хотя они и менее долговечные, но рассчитаны на высокий температурный режим работы твердотопливных устройств.

Полипропиленовые трубопроводы

Трубы из полипропилена легко монтируются с применением специализированного паяльника и ножниц для резки трубопроводов. После выбора места включения в трубопроводе вырезают участок по ширине равный тройнику, с вычетом 20 мм: по 10 мм на каждую.

Паяльником, разогревают трубу и фитинг до необходимого технического состояния и соединяют их. При этом прокручивать их запрещено, поскольку подобное сможет нарушить плотность соединения.

Далее соединяя части труб различной протяженности и уголки, выполняется подвод к патрубкам БКН. На конец участка трубы впаивают муфту с резьбой и далее вся линия накрепко соединяется.

Врезка в металлический трубопровод

Сегодня подключить БКН к инженерным сетям водоснабжения можно без применения сварки, для этого существуют современный переходное устройство “вампир”, который имеет в корпусе технологическое отверстие и хомут. Установка такой конструкции выполняется очень просто. Выбирают точку врезки, зачищают участок.

Сверху подготовленного участка устанавливают хомут с термостойкой прокладкой и затягивают болтами для фиксации. Далее перекрывают подачу воды и дренируют ее с нужного участка трубопровода, путем открытия крана ГВС на смесителе.

Далее через отверстие в хомуте просверливают трубный участок электродрелью и потом накручивают вентиль и продолжают обвязку БКН по схеме.

Металлопластик

Это самый надежный и простой вариант обвязки бойлера БКН к двухконтурному котлу. Металлопластик просто сгибается по нужному углу отвода, а соединения узлов выполняют различными обжимными фитингами.

Перед обвязкой БКН обрезают трубу нужной длинны и типоразмера. Далее выбирают точку врезки, с учетом размера тройника и части трубы, которая будет занята соединением.

Для подготовки отверстия на небольшом участке применяют специальные ножницы. С тройника снимают гайки, и вместе с кольцами фиксации одевают на разные конца трубы. Развальцовывают концы металлопластика, применив специальный калибратор или отвертку.

Тройник вставляют до упора, после этого сдвигают кольца и ключом зажимают гайки. Еще можно использовать фитинги для металлопластиковых труб, для которых потребуется опрессовка и дополнительные специализированные инструменты и приспособления.

Подключение к газопроводу и монтаж дымохода

Первый процесс должны делать специалисты компании, которая поставляет газ. Они сначала должны проверить, правильно ли установлен котел и выполняются ли все требования. После они подключают устройство и выдают документ, который позволяет пользоваться газовым агрегатом.

Такая необходимость продиктована тем, что все устройства на газе опасны, и при неправильном монтаже в будущем может возникнуть взрывоопасная ситуация.

Для подключения к газопроводу нужно подготовить:

  1. Кран.
  2. Сетчатый фильтр. Будет проводить очистку газа, благодаря чему горелка не забьется и сможет функционировать очень долго.

Частично о дымоходе уже упоминалось. Рассказывалось о коаксильной дымовой трубе. Она является характерной для котлов с закрытой камерой (в основном такими являются настенные варианты). Также такую камеру имеют и напольные агрегаты. Однако большинство из них оснащено открытой камерой. Это означает, что воздух в камеру сгорания поступает из помещения, и для отвода угарных газов востребованной является хорошая тяга. А для этого нужно сделать своими руками высокий дымоход .

Дымоход монтируют так:

  1. Устанавливают вертикальную трубу из нержавеющей стали. фиксируя ее специальным креплением. Ее высота должна быть такой, чтобы верхний конец выступал над коньком крыши на 0,5 м. При этом стараются сделать как можно меньше поворотов и горизонтальных участков. Если без последних не обойтись, то длиннее 1 м их делать нельзя.
  2. Подсоединяют эту трубу к котлу.
  3. Все части дымохода, которые будут контактировать с холодным воздухом, теплоизолируют. Для этого лучше использовать базальтовую вату.
  4. Наверху размещают специальный зонтик.

Установка твердотопливного котла Подключение твердотопливного котла и газового в одну систему Выбор и установка газового камина Установка котла отопления в частном доме

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

  • шаровый кран;
  • предохранительный обратный клапан;
  • расширительный бак;
  • подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

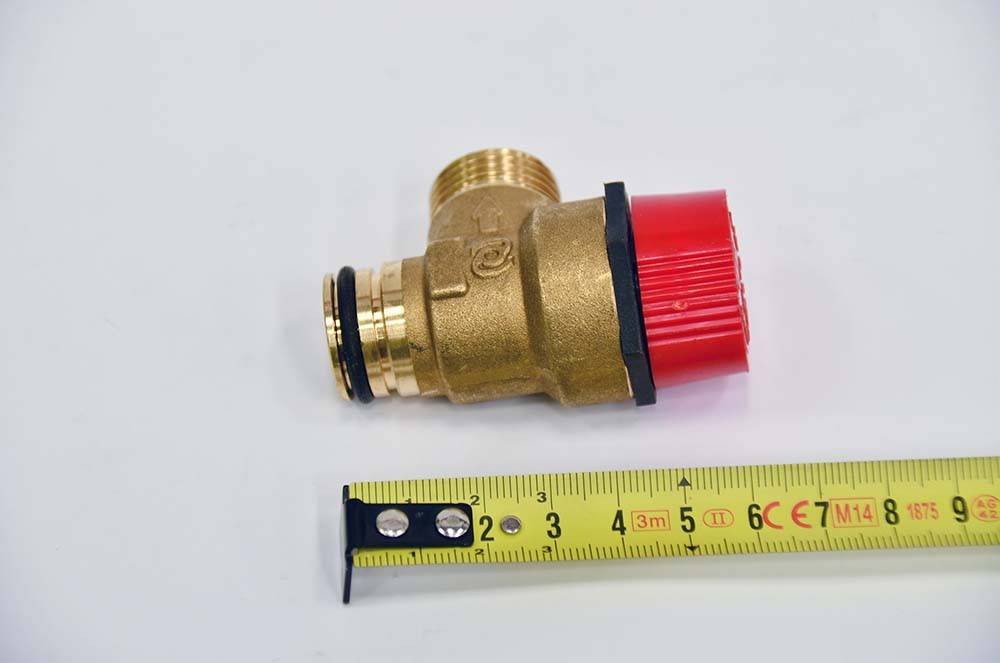

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

  • на 150 литров – 18 литровый бак;
  • на 200 литров – 25 литровый бак.

Виды устройств косвенного нагрева

Существует две разновидности приборов косвенного нагрева: с встроенным управлением и без него. Устройства, оборудованные встроенным управлением, подсоединяются к отопительной системе, которая работает от котлов, не имеющих управления. Такие агрегаты оборудованы встроенным датчиком температуры, собственным управлением,  которое служит для включения или отключения подачи  в змеевик горячей воды.

Во время монтажа подобного агрегата, все что потребуется – присоединить на необходимые входы обратку и подачу от отопления, ввести подачу холодного потока, а к верхнему выходу подсоединить гребенку раздачи горячей жидкости. Вот в принципе и все, после заполнения бака водой можно приступать к ее нагреву.

Стандартные бойлеры косвенного нагрева, как правило, работают с автоматизированными котлами. При монтаже нужно в определенное место смонтировать датчик температуры. И связать его с определенным входом котла. После чего делается обвязка бойлера косвенного нагрева согласно определенной схеме. Агрегат можно подсоединить к энергонезависимому котлу, но для подобного необходимы особые схемы.

Следует помнить, что в подобном устройстве воду можно нагревать немного ниже температуры теплоносителя, который циркулирует в змеевике. Таким образом, если котел функционирует в низкотемпературном режиме и максимальная температура, которую он выдает, составляет +40оС, то вода в баке будет нагреваться максимум до этой температуры. Выше данной температуры нагреть воду не получится.

Для того чтобы обойти данное ограничение существуют комбинированные водонагреватели. Они оборудованы встроенным ТЭНом и змеевиком. Задача основного нагрева отводится змеевику, ТЭН служит только для того чтобы довести температуру до заданного значения. Кроме того такие системы отлично сочетаются с котлами, которые функционируют на твердом топливе, в этом случае температура воды не будет падать даже тогда, когда топливо полностью прогорело.

Для такого водонагревателя подходит любой источник горячего водоснабжения. Для данных целей можно использовать любой твердотопливный водогрейный котел, работающий на дровах, угле, пеллетах, брикетах. Также можно своими руками подключить к электрическому, газовому либо котлу на жидком топливе.

Существуют модели, у которых есть собственное управление, в этом случае их монтаж и обвязка более просты. В том случае, когда более простая схема, необходимо продумать систему регулировки температуры и переключение котла на обогрев воды с обогрева батарей отопления.

Монтаж бойлера косвенного нагрева может быть осуществлена, как на полу, так и методом навешивания на стену. У настенных вариантов емкость не должна превышать объем 200 литров, а вот напольные модели могут иметь объем вплоть до 1500 литров. В обоих случаях есть как горизонтальные, так и вертикальные модели. Чтобы установить настенную модель, необходимо стандартное крепление – кронштейны, они устанавливаются на дюбеля соответствующего типа.

Если же говорить о формах, то наиболее распространенной является цилиндр. Почти у всех моделей рабочие выводы сделаны сзади.  Благодаря такому расположению упрощается монтаж устройства, а также сохраняется более элегантный внешний вид. Лицевая часть панели имеет место для монтажа датчика температуры либо термореле, а у некоторых моделей есть также  возможность для монтажа ТЭНа, который будет служить для догрева воды при недостаточной мощности отопления.

Способы монтажа и формы бойлеров

Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.

Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
