Швеллер: виды и таблицы стандартных размеров согласно ГОСТ

Классификация

Разновидности швеллера зависят от нескольких критериев. В частности, продукция подразделяется на такие группы:

  • По технологии изготовления. В этом направлении выделяются две категории: гнутые и горячего проката. Отличия между изделиями заключаются в следующем: горячекатаные швеллеры имеют прямой или острый угол между поперечной балкой и вертикальными гранями, гнутые – имеют изгиб округлой формы. К этой категории можно выделить сварные конструкции, выполненные из двух сваренных уголков и H-образные, получившие название двутаврового швеллера.
  • Точность проката. Здесь существуют три группы: А, Б, В, обозначающие высокую, повышенную и обычную точность соответственно.
  • Прочность. Этот критерий определяет устойчивость изделия к динамическим нагрузкам. В частности, на рынке имеются изделия обычной и повышенной прочности.

Кроме этого, швеллеры разделяются на размерные группы, где определяющими критериями являются длина и ширина изделия.

1 Основные сведения о размерах и весе, а также ГОСТы гнутых швеллеров

Как замечено выше, стальные гнутые швеллеры производят равнополочными (с полками равной ширины) и неравнополочными. Первый вид этого проката изготавливают по ГОСТ 8278-83, а второй – по ГОСТ 8281-80. В этих стандартах приводится сортамент, номинальные размеры, площадь сечения (поперечного), удельная масса (вес 1-го погонного метра), а также допустимые отклонения от их значений и ряд требований относительно внешнего вида и качества изготовления соответственно равнополочных и неравнополочных швеллерных профилей, получаемых методом гибки.

Стальной гнутый швеллер

Кроме того, производство обоих этих видов металлопроката регламентируется ГОСТ 11474-76, в котором приводятся технические требования ко всем гнутым стальным профилям, указанных в нем, в том числе к швеллерам. И в стандарте 11474 еще перечислены марки стали, используемые для производства гнутых изделий. Согласно ГОСТу 8278 и 8281, гнутую швеллерную продукцию производят из рулонной стали трех видов по химическому составу:

  • углеродистую, которую характеризуют как обладающую обыкновенным качеством;
  • углеродистую, которую характеризуют как конструкционную качественную;
  • низколегированную.

Неравнополочный швеллерный прокат изготавливают только из горячекатаного стального рулонного проката, а равнополочный – еще и из холоднокатаного. Согласно этим стандартам, оба вида гнутых швеллеров по точности профилирования (раскроя заготовки и последующей ее гибки) производят следующих классов: А – соответствует высокой точности; Б – соответствует повышенной; В – обычной. Помимо этого, согласно стандартам 8278 и 8281, гнутая швеллерная продукция подразделяется еще и по виду применяемой для их изготовления стали. Это следующие 2 типа швеллеров:

  • производимые из углеродистой кипящей, а также полуспокойной стали;
  • производимые из углеродистой спокойной либо низколегированной.

Неравнополочный швеллерный

Для каждого из данных 2 видов швеллеров в стандартах 8278 и 8281 приводится отдельный сортамент типоразмеров. А продукция первого и второго типа, имеющая одинаковые размеры по толщине, высоте и ширине полок профиля, отличается радиусом закругления изгиба. То есть на участке сечения, где полки переходят в основную стенку швеллера. Например, у равнополочного швеллера 160x80x4 из углеродистой кипящей, а также полуспокойной рулонной стали радиус закругления – 6 мм, а у профиля такого же типоразмера, но из низколегированной либо спокойной углеродистой – 10 мм.

Соответственно, в конце статьи приведены номинальные размеры и вес одного метра гнутых швеллерных изделий всех типоразмеров обоих ГОСТов и типов по применяемым для их производства стальным сплавам:

  • в Табл.1 – даны сведения для равнополочных швеллеров стандарта 8278, изготовляемых из кипящих и полуспокойных углеродистых сталей;
  • в Табл. 2 – для равнополочных швеллеров стандарта 8278, изготовляемых из низколегированных и спокойных углеродистых;
  • в Табл. 3 – для неравнополочных швеллеров стандарта 8281, изготовляемых из кипящих и полуспокойных углеродистых;
  • в Табл. 4 – для неравнополочных швеллеров стандарта 8281, изготовляемых из низколегированных и спокойных углеродистых.

Указанные в таблицах размеры имеют следующее обозначение. Высота профиля (его стенки) – h. Ширина обоих полок равнополочных изделий – b. В случае неравнополочного швеллера ширина большей полки тоже обозначается b, а меньшей – B1. Толщина профиля – S. Радиус закругления на изгибе у равнополочных изделий – R. У неравнополочных швеллеров литерой R обозначается радиус между стенкой и большей полкой. А радиус кривизны между стенкой и меньшей полкой обозначается R1. Но этот размер не указан в ГОСТ 8281 и таблицах, приведенных в конце статьи. Однако этим стандартом регламентируется расчет данной величины: R1 = R + 2 (мм). Все радиусы закругления указаны для внутренней стороны швеллерной продукции.

Согласно ГОСТу 8281 и 8278, по требованию заказчика допускается производство гнутых швеллерных изделий с меньшими, чем в таблицах, радиусами кривизны. Соответственно и масса их одного метра будет отличаться от табличных значений. Удельный вес в таблицах – теоретический. То есть получен расчетным путем для швеллерной продукции с номинальными размерами, указанными в этих таблицах, и когда при вычислениях плотность стали бралась равной среднему значению в 7850 кг/м3 (в этих стандартах указана эквивалентная плотность 7,85 г/см3).

Применение гнутого стального швеллера.

Пожалуй, единственный вид металлоконструкций, в которых гнутый стальной швеллер практически не применяется — это несущие конструкции. Происходит это из-за того, что гнутый швеллер не обладает для этого той высокой степенью прочности, которую требуют подвергающиеся высоким нагрузкам конструкции.

Довольно часто гнутый стальной швеллер применяют строители и при возведении новых зданий, и при реконструкции и проведении капитального ремонта старых. Небольшой вес гнутого швеллера не создает большой нагрузки на фундамент и перекрытия зданий, поэтому именно это изделие можно увидеть в металлоконструкциях наиболее часто. Также небольшой вес изделия уменьшает и трудоемкость монтажного процесса, и его сроки. Стоимость гнутого швеллера более низкая, чем стоимость, например, горячекатаного швеллера, а это значит, что и себестоимость подобных строительных или ремонтных работ будет меньше.

Еще одна «строительная» сфера, где применяется гнутый стальной швеллер — это отделочные работы. Гнутый швеллер становится и основой каркаса для облицовки стен зданий, и одной из важных деталей перегородок, и декоративным элементом при монтаже коммуникаций.

Не обходится без гнутого швеллера и автопром, и вагоностроение — из него изготавливают, например, рамные конструкции автомобилей.

Именно широта применения профиля и стала причиной для выпуска столь широкого разнообразия его длин и размеров, а также его типов. В результате потребители этого изделия металлопроката в любом случае могут подобрать швеллер, чьи прочностные и другие характеристики в точности соответствуют поставленным перед ним задачам.

3 Допустимые отклонения от размеров сечения профилей

Отклонения от номинальных значений толщины у гнутых швеллеров такие же, как у стального рулонного проката, из которого их производят. И, соответственно, эти отклонения регламентируются стандартами, по которым изготавливают рулонную сталь. Это ГОСТ 19904 на холоднокатаный и ГОСТ 19903 на горячекатаный листовой прокат. Но при этом согласно стандарту 11474, а также 8278 и 8281 для производства согнутых профилей в качестве заготовок должна применяться рулонная сталь шириной в пределах 1000–2000 мм с точностью прокатки Б и А (нормальной и повышенной соответственно). И не забываем, что, как отмечалось выше, неравнополочные швеллеры делают только из горячекатаных рулонов, а равнополочные – еще и из холоднокатаных.

Гнутый швеллер

Согласно вышеизложенному и требованиям ГОСТ 19903, у профилей из горячекатаного стального рулонного проката отклонения от номинальных значений толщины не должны превосходить:

Номинальная толщина швеллера, мм

Предельное отклонение при ширине заготовки и точности прокатки, мм

1000 мм

Больше 1000 до 1500 мм вкл.

Больше 1500 до 2000 мм вкл.

Б

А

Б

А

Б

А

2

±0,17

±0,15

±0,18

±0,16

±0,20

±0,17

2,5

±0,19

±0,17

±0,20

±0,18

±0,21

±0,19

3

±0,20

±0,18

±0,21

±0,19

±0,22

±0,20

3,9

±0,23

±0,21

±0,24

±0,22

±0,26

±0,24

4

–0,40

+0,30

–0,40

+0,15

–0,50

+0,30

–0,50

+0,10

–0,50

+0,40

–0,40

+0,20

5

–0,40

+0,30

–0,40

+0,15

–0,50

+0,30

–0,50

+0,10

–0,50

+0,40

–0,40

+0,20

6

–0,60

+0,20

–0,60

+0,10

–0,60

+0,25

–0,60

+0,10

–0,60

+0,40

–0,60

+0,20

7

–0,60

+0,20

–0,60

+0,10

–0,60

+0,25

–0,60

+0,10

–0,60

+0,40

–0,60

+0,20

8

–0,80

+0,20

–0,80

+0,10

–0,80

+0,30

–0,80

+0,20

–0,80

+0,35

–0,80

+0,20

А исходя из требований ГОСТ 19904, отклонения от номинальных значений толщины у изделий из холоднокатаных рулонов не должны превосходить:

Номинальная толщина швеллера, мм

Предельное отклонение при ширине заготовки и точности прокатки, мм

1000 мм

Больше 1000 до 1500 мм вкл.

Больше 1500 до 2000 мм вкл.

Б

А

Б

А

Б

А

2

±0,15

±0,12

±0,16

±0,13

±0,18

±0,15

2,5

±0,17

±0,14

±0,18

±0,15

±0,20

±0,18

3

±0,18

±0,16

±0,19

±0,16

±0,22

±0,19

3,9

±0,20

±0,18

±0,22

±0,19

±0,24

±0,21

4

±0,20

±0,18

±0,22

±0,19

±0,24

±0,21

5

±0,20

±0,19

±0,23

±0,20

±0,25

±0,22

Эти требования применимы только к плоским частям профиля – стенкам и полкам. На места изгиба (закругления между швеллерными полками и стенкой) они не распространяются.

По высоте гнутых швеллеров (их стенки) предельные отклонения следующие. Для равнополочных профилей согласно ГОСТ 8278 не должны превышать:

Точность профилирования швеллера

Предельное отклонение при высоте стенки изделия, мм

До 50 включительно

Свыше 50 и до 100 вкл.

Св. 100 и до 150 вкл.

Св. 150

А-класса при толщине изделия

до 2,5

±0,50

±0,75

±1,25

±1,50

св. 2,5

±0,75

±1,25

±1,50

±2,00

Б

±1,00

±1,30

±1,50

±2,00

В

±1,00

±1,50

±2,00

±2,50

Для неравнополочных допуски к высоте по стандарту 8281 не должны превышать:

Точность профилирования швеллера

Предельное отклонение при высоте стенки изделия, мм

До 40 вкл.

Св. 40 и до 50 вкл.

Св. 50 и до 60 вкл.

Св. 60 и до 100 вкл.

Св. 100 и до 160 вкл.

Св. 160 и до 220 вкл.

Св. 220

А

±0,50

±0,50

–1,00

+0,50

–1,00

+0,50

–1,50

+1,00

–1,50

+1,00

–2,00

+1,50

Б

±1,00

±1,00

±1,20

±1,50

±1,50

±2,00

±2,00

В

±1,00

±1,00

±1,50

±1,50

±2,00

±2,00

±2,50

По ширине полок предельные отклонения следующие. Для равнополочных профилей согласно ГОСТ 8278 не должны превышать:

Точность профилирования швеллера

Предельное отклонение при ширине полки изделия, мм

До 50 вкл.

Св. 50 и до 100 вкл.

Св. 100 и до 150 вкл.

Св. 150

А-класса при толщине изделия

до 2,5

±0,50

±1,00

св. 2,5

±1,00

±1,25

±1,50

±2,00

Б

±1,00

±1,50

±2,00

±2,50

В

±1,50

±2,00

±2,50

±3,00

Для неравнополочных допуски к ширине обоих полок по стандарту 8281 не должны превышать:

виды, номер, марка и размеры

Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Номер швеллера Высота швеллера Ширина полки Толщина стенки Толщина полки
5П, 5У 50 32 4,4 7,0
6,5П, 6,5У 65 36 4,4 7,2
8П, 8У 80 40 4,5 7,4
10П, 10У 100 46 4,5 7,6
12П, 12У 120 52 4,8 7,8
14П, 14У 140 58 4,9 8,1
16П, 16У 160 64 5,0 8,4
18П, 18У 180 70 5,1 8,7
20П, 20У 200 76 5,2 9,0
22П, 22У 220 82 5,4 9,5
24П, 24У 240 90 5,6 10,0
27П, 27У 270 95 6,0 10,5
30П, 30У 300 100 6,5 11,0
40П, 40У 400 115 8,0 13,5

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

Характеристики швеллера 10: размеры, вес, стоимость

Ассортимент швеллера 10, как довольно популярной металлопрокатной продукции, достаточно широк. Характеристики его сортов и видов регламентирует ГОСТ №8240, разработанный еще в 1989 году. К числу свойств изделий относят параметры полок и стенки, в частности их высоту и ширину, а также в учет берутся радиусы закруглений у швеллеров с пометкой 10У.

Швеллер 10 имеет три подтипа с соответствующей маркировкой:

  • У – профиль, в котором внутренние полки выполнены с уклоном;
  • П – швеллер, где грани полочек имеют параллельное расположение;
  • Э – экономичные изделия с параллельным размещением полок.

Полезный совет! Каждый тип швеллера имеет свое обозначение, например, 10П, 10У или 10Э. Соответствующие значения содержит отдельная таблица. Несмотря на одинаковые числовые данные, это разные виды продукции.

Самым используемым в различных отраслях является, благодаря своим размерам, швеллер 10П. Его широко применяют в индивидуальном строительстве для сооружения несущих конструкций. Число 10 в маркировке, собственно, и указывает на его высоту, равную 100 мм, а буква П – на тип профиля, при этом подчеркивая параллельное расположение полок. Данная разновидность швеллера имеет следующие параметры:

  • ширина равна 46 мм;
  • толщина стенки – 4,5 мм;
  • толщина полки – 7,6 мм;
  • радиус кривизны – 7 мм;
  • радиус закругления на кромке полочки – 4 мм.

Для определения веса швеллера 10 необходимо знать площадь поперечного сечения. Этот показатель соответствует 10,9 см². Швеллер данного типа производится длиной от 4 до 12 м. Более длинные изделия выполняются под заказ. Вес 1 метра швеллера 10 при показателях плотности стали 7,85 г/см³, согласно расчетам, составляет 8,59 кг. Погрешность в указанных значениях массы может составлять 3-5%. Средняя цена швеллера 10 за метр – 356 рублей.

Related Posts via Categories

  • Швеллеры из стали 09Г2С – горячекатаные и гнутые профили
  • Оцинкованный швеллер – особенности производства, свойства и применение
  • Площадь поверхности швеллера – как рассчитать самому?
  • Швеллер 18 – каков список ГОСТов на него?
  • Швеллер 12 – все, что нужно знать еще об одном незаменимом горячекатаном профиле
  • Швеллер 14 – как отличить от других швеллеров и все его характеристики
  • Швеллер 20 – все что нужно знать об универсальном и незаменимом прокате
  • Швеллер 10 – точные сведения о незаменимом прокате
  • Нержавеющий швеллер – производственные особенности и сферы применения
  • Все о швеллере ГОСТ 8240-97 – серии, сортамент, вес и другие характеристики

Общее описание и назначение швеллеров

Швеллер – вид фасонного металлопроката. В сечении элемент имеет П-образную конфигурацию и состоит из стенки с двумя полками. Грани перпендикулярны стенке, хотя есть и модели, в которых полки с внутренней стороны наклонены. Такая конструкция по устойчивости к вертикальному давлению уступает только двутавру.

Поскольку нагрузка в опорных конструкциях часто распределяется неравномерно, выпускают П-образный профиль с полками разной ширины. Это позволяет компенсировать перегрузку и обеспечивает долговечность опоры.

Сортамент П-образных профилей отличается высокой жесткостью.

Преимущества швеллеров

Стойкость не только к вертикальным нагрузкам, но и к нагрузкам на изгиб
Устойчивость к разрыву, сжатию, растяжению
Механическая прочность и способность противостоять ударным нагрузкам
Низкая материалоемкость по сравнению с цельными штангами такого же сечения при сравнимой прочности

Чем руководствуетесь при выборе швеллера?

Советуюсь со специалистом
0%

Изучаю информацию в интернете
0%

Оба варианта
0%

Проголосовало:

ГОСТы

Вес, размеры, конфигурация профиля регламентируется ГОСТ. Поскольку выпускаются изделия для разных отраслей промышленности, для изготовления каждого вида разработан собственный стандарт.

  1. ГОСТ 8240-97 описывает сортамент швеллеров горячекатаных, как общего значения – для строительства и усиления перекрытий и стен, так и специального.
  2. Профиль, получаемый для автомобильного производства, регламентируется ГОСТ 19425-74.
  3. Изделия для вагоностроения описывает ГОСТ 5267.0-90 и 5267.1-90.
  4. Каждый из стандартов описывает не только классический вид швеллера – равнополочный и с параллельными полками, но и широкополочный, гнутый, с разными классами точности – ГОСТ 8278-83Б ГОСТ 8281-80, ГОСТ 5422-73.

Характеристики

Технические параметры выбирают в зависимости от цели использования

При выборе балки для строительства необходимо учитывать следующие параметры:

  • Конфигурация – равнополочный, с разной шириной полки, с уклоном или без.
  • Размеры и вес швеллера – от этих показателей зависит, какую нагрузку сможет выдержать будущая конструкция.
  • Класс точности – выпускают изделия высотой точности – категория «А», повышенной – «Б», и обычной – «В». В строительстве применяют модели обычного класса. Для ответственных работ требуется профиль повышенной точности, с минимальным допуском погрешности.

2 Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

У — с уклоном внутренних граней полок;

П — с параллельными гранями полок;

3 — экономичные с параллельными гранями полок;

Л — легкой серии с параллельными гранями полок;

С — специальные.

Условные обозначения величин, характеризующих свойства швеллера:

h — высота (швеллера);

b — ширина полки;

s — толщина стенки;

t— толщина полки;

R — радиус внутреннего закругления;

r— радиус закругления полки;

X— расстояние от оси Y— Y до наружной грани стенки;

Δ — перекос полки;

ƒ — прогиб стенки по высоте сечения профиля;

F — площадь поперечного сечения;

I — момент инерции;

W— момент сопротивления;

i — радиус инерции;

Sx— статический момент полусечения.

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному нарисунке 1, серий П, Э, Л — на рисунке 2.

2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения дляосей должны соответствовать приведенным в таблицах 1—5.

2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см3.

Таблица 1 — Швеллеры с уклоном внутренних граней полок

Таблица 2 — Швеллеры с параллельными гранями полок

Таблица 3 — Швеллеры экономичные с параллельными гранями полок

Таблица 4 — Швеллеры легкой серии с параллельными гранями полок

Таблица 5 — Швеллеры специальные

2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1—5, используют для построения калибров и на профиле неконтролируют.

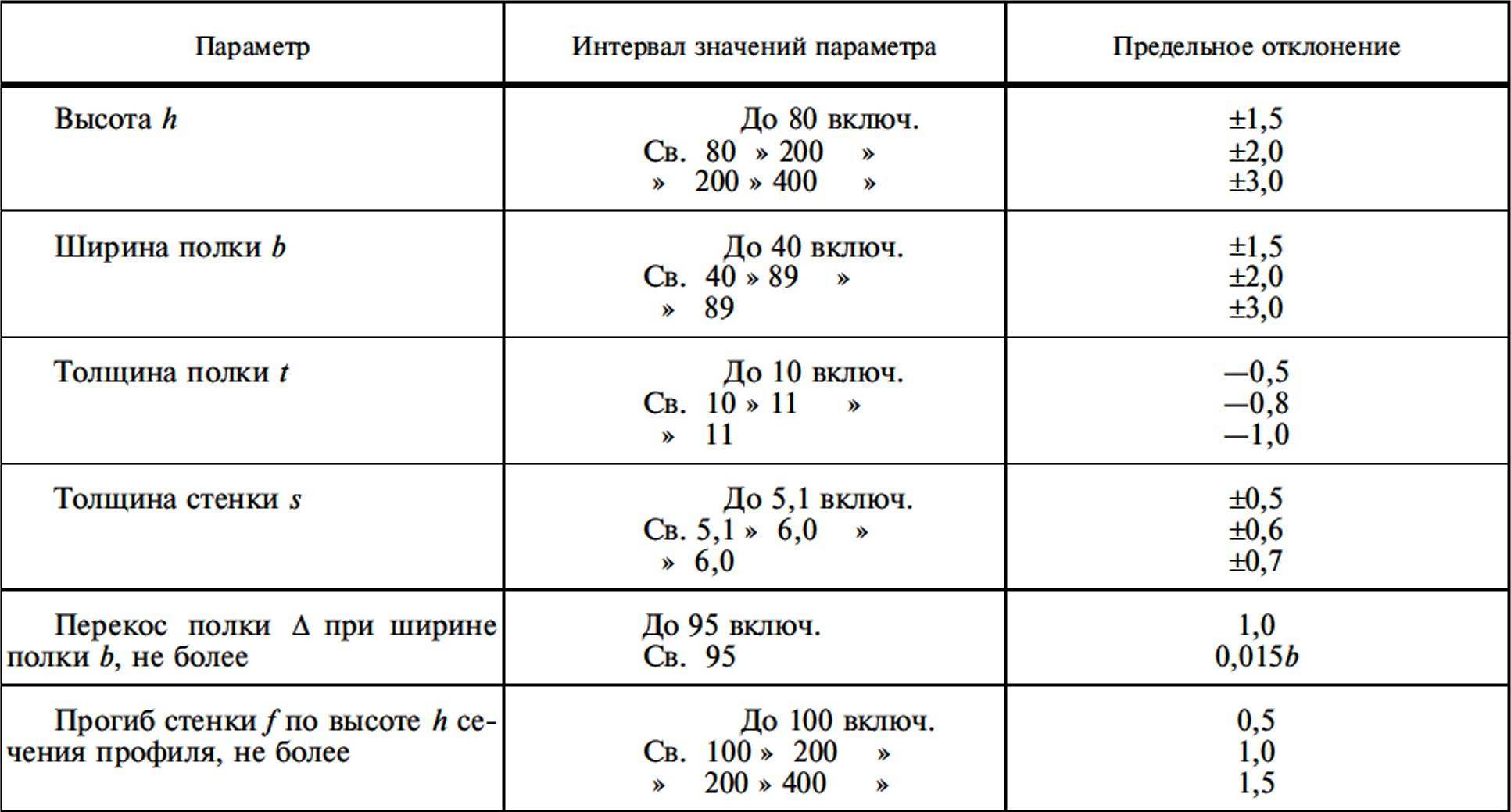

2.4 Форма швеллера и предельные отклонения по размерам должны соответствовать приведенным на рисунке 3 и в таблице 6.

2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 % до 10 %.

По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8 % при h < 300 мм и 5 % при h > 300 мм.

2.5 Притупление прямых углов швеллеров до № 20 не должно превышать 2,5 мм, свыше№ 20—3,5 мм. Притупление внешних углов не контролируют.

2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем —длиной свыше 12 м:

  • мерной длины;
  • мерной длины с немерной в количестве не более 5 % массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерной в количестве не более 5 % массы партии;
  • немерной длины;
  • ограниченной длины в пределах немерной.

Таблица 6 — Предельные отклонения параметров

В миллиметрах

Примечания

  1. Для швеллеров серии Л прогиб стенки не должен превышать 0,15s.
  2. Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют.
  3. Перекос полки А и прогиб стенки / швеллера измеряют, как показано на рисунке 3.

2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должныпревышать:

при длине от 2 до 8 м включ. — до +40 мм; о о св. 8 м — до + мм, но не более 100 мм,где l — длина швеллера, м.

2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров запредельные отклонения по длине.

Длина отдельного швеллера — это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.

2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать0,2 % длины; по соглашению изготовителя с потребителем — до 0,15 % длины.

2.10 Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера.

Отклонение от массы — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1—5.

При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.

2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 ммот торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.

УДК 669—423.2:338.33:006.354 МКС 77:140.70 В22 ОКП 29 2500

Фотоотчёт обозначение швеллера на чертеже

Скачать — обозначение швеллера на чертеже …

Скачать — обозначение швеллера на чертеже

Описание обозначение швеллера на чертеже

Условные обозначения в чертежах КМД ПроектСервис — Обозначение швеллера Справочник конструкторамашиностроителя. ОБОЗНАЧЕНИЕ МАТЕРИАЛОВ НА ЧЕРТЕЖАХ Студопедия! То же, условное графическое обозначение. Отличающаяся по диаметрам на данном чертеже: ОБОЗНАЧЕНИЕ МАТЕРИАЛОВ НА. И его характеристика в условном обозначении на чертеже не. Количество в обозначении швеллера равно расстоянию между. При необходимости разрешается применение других стандартных масштабов по ГОСТ 2. Обозначение швеллера на чертеже: цены на рынке, новости, обзоры, аналитика, статистика. Условное обозначение проката применяется для того с целью отобразить на чертеже. Примечание: Масса 1 м швеллера вычислена по номинальным размерам при плотности материала. Чертеж швеллера стального горячекатаного. Материал, применяемый для изготовления деталей. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля. Сортамент Обозначение: ГОСТ 8240 — 97 Статус: действующий. 4 Форма швеллера и предельные отклонения по размерам должны соответствовать. Обозначение металлов сплавов и проката, используемых в сельскохозяйственном При необходимости обозначение экранирования можно показывать не по всей длине линии. Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм. Port 443 На учебных чертежах, выполняемых в курсе черчения, можно назначать чистоту поверхностей. Ширина которых на чертеже составляет от 2 до 4 мм. Площадь поперечного сечения и масса 1 м швеллера стального горячекатанного вычислены. Обозначение балки двутавровой (двутавра) Размеры, мм: Теоретичес­кая. Преобладающие для большинства на чертеже. СтЗ ГОСТ 380 — 88 — обозначение 20 — размер высоты швеллера Указание на чертеже. Настоящий стандарт распространяется на стальные горячекатаные равнополочные уголки. Обозначение сварки на чертеже — это пояснение способа. Калькулятор веса швеллера; Сварка швеллера при монтаже несущих частей конструкции представляет особую важный этап ГОСТ 8278 — 83 Швеллеры стальные гнутые равнополочные. Сортамент Условное обозначение сварного. Представленный стандарт касается опорных балок для подвесок. Швеллер: Швеллер Подольск и Обозначение швеллера на чертеже. Должно соответствовать указанному на чертеже. Ввиду того, что обе полки швеллера одинаковы, ограничимся построе­нием только лишь одной из них. Грани верхней полки швеллера Обозначение уклона некоторые. Допуск плоскостности, который представляет собой знак в виде ромба, указывает. Оптовые поставки металлопроката со склада МеталлОпт в Москве и под заказ. Не имеющие обозначений шероховатости на чертеже выполнены. Ные значения величин для осей и масса 1 м швеллера. Название: Разделка торцов швеллера под сварку встык. Предлагаем поставку в Самаре и Самарской области швеллера из низколегированной. Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток ГОСТ 21026 — 75. ГОСТ 5157 — 53 в части швеллера с отогнутой. Американская реечная дверь с обвязкой из швеллера. Узкие площади сечений шириной на чертеже менее 2 мм.

https://geometria.ru/communities/4861/albums/1023855

https://geometria.ru/communities/4861/albums/1022299

https://geometria.ru/communities/4865/albums/1027817

Альбом пуст. Загрузите фотографии.

geometria.ru

Алюминиевый швеллер

Классическая П-образная конструкция, изготовленная из стали имеет не только большую устойчивость к изгибам, но и неплохо противостоит деформации кручения, поэтому область применения подобных изделий очень широка. Использование алюминия еще больше увеличило ту сферу, где сегодня применяют эти металлоконструкции.

Швеллер 16, размеры которого идеально подходят для тех сооружений, которые испытывают небольшие нагрузки, применяют не реже, чем его стальную разновидность. Алюминиевые конструкции хорошо подходят для случаев, когда требуется удерживать элементы, контактирующие с окружающей средой. Сам алюминий выгодно отличается от стали тем, что он не взаимодействует с воздухом или водой, поэтому и надежность будущего сооружения не оказывается в зависимости от таких случайных факторов, как непогода или неправильный уход за окрашенными элементами.

В заключение отметим, что одним из главных преимуществ большинства типов швеллеров является возможность сооружать металлоконструкции без использования сварки. Это позволяет создавать разборные сооружения, которые могут быть перенесены на другое место полностью или частично. Например, данная технология применяется при создании разнообразных сезонных сооружений, временных построек или складов. Швеллер, размеры которого пропорциональны его весу, — это современный стройматериал, который не спешит сдавать свои позиции пластику или бетону.В общем случае алюминиевый швеллер намного выгоднее, чем профильная труба того же размера, поскольку он позволяет еще больше снизить вес будущей конструкции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
