Схемы заземления: какую лучше сделать
В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

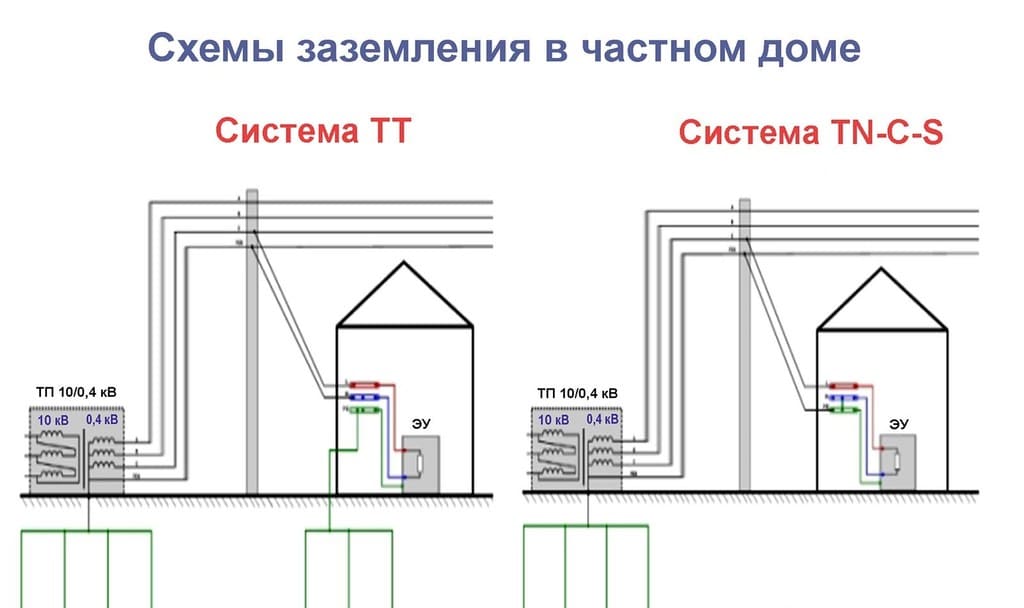

Две схемы, которые применяются если надо сделать заземление в частном доме
Для того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.
Устройство в частном доме системы заземления TN-C-S
При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет
Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы, которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб)
Потому шину заземления необходимо брать «с запасом»
Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы, которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

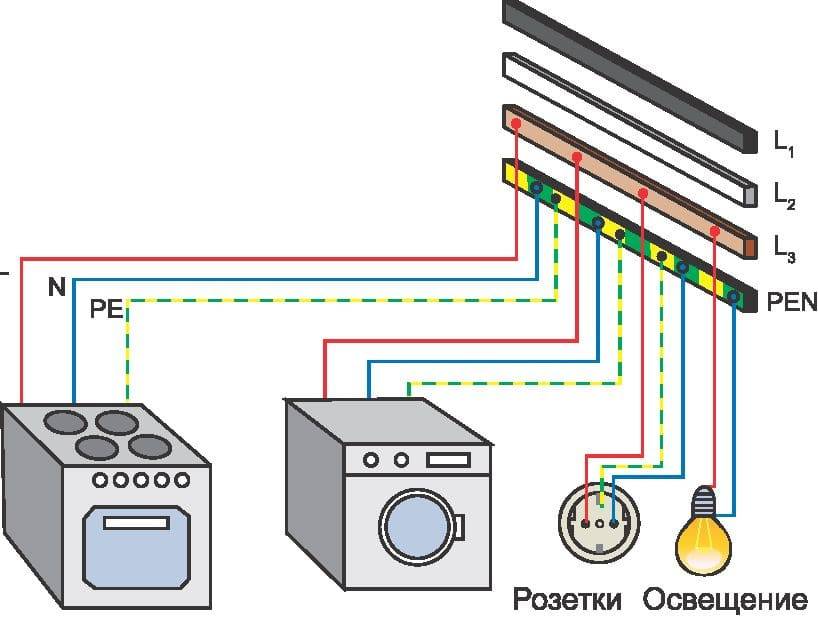

Схема преобразования системы TN-С на TN-С-S
Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

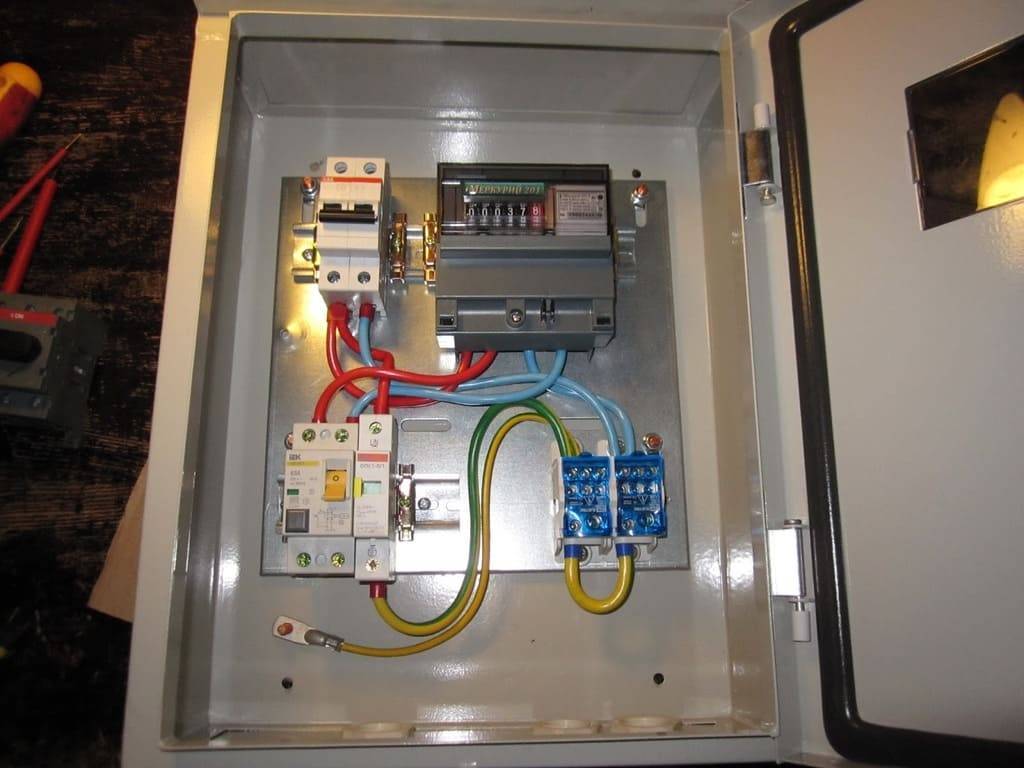

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).
Заземление в частном доме — переход с системы TN-С на TN-С-S
Далее подключаем так:
- Пришедший с линии проводник PEN заводится на шину-расщепитель.
- На эту же шину подключаем провод от контура заземления.
- С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
- С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).
Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.
Заземление по системе TT
Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.
Заземление в частном доме своими руками — схема TT
Недостаток этой системы в том, что она обеспечивает защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.
Полезные советы
В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.
Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.
Выбираем схему заземления
При организации заземления для частного дома или загородного участка используют только 2 схемы.
схемы заземления
А именно: TN-C-S или TT. Ко многим домам частного сектора подходят двухжильные жилы кабеля, которые передают напряжение 220 вольт, также могут подходить четырех жильные кабеля, с напряжением 380 вольт.
Если подходит 4 жильный кабель, то в его конструкции есть жила, которая является защитным проводником, то есть, она предназначена для заземления и нуля. Но такие кабели не обеспечивают защитой от поражения током в случае пробоя изоляции. По такой причине практически все опытные электрики рекомендуют заменить старые двухжильные кабели, на новые 3 жильные, для 220 вольт, а 4 жильные, на 5 жильные для получения напряжения в 380 вольт.
Организация получения электричества используя трехжильные кабели, начинается с разделения жил на нейтральные и проводниковые. Проводят такую манипуляцию во время подключения в электрическом щитке до подключения к счетчику. И в зависимости от метода разделения получают одну из 2 схем.
Данный способ заземления рекомендован для подключения бойлера или водонагревателя.
TN-C-S схема
Изучив материал о том, как правильно сделать заземление на даче и в частном доме и выбрав представленную схему, для организации заземления, важно обратить внимание, что подобная система требует установки устройства аварийного отключения и дифавтоматов. Если в схему не включить такие устройства, заземление не будет выполнять своих функций
Используя эту схему, нужно знать, что контуру необходимо подключать, даже арматуру фундамента, поэтому шин для заземления, нужно брать с большим запасом
Используя эту схему, нужно знать, что контуру необходимо подключать, даже арматуру фундамента, поэтому шин для заземления, нужно брать с большим запасом.
Организация данной схемы проводится с помощью разделения кабеля на нейтральные и жилу заземления, для этого, необходимо 3 шины, одна, из которых будет земляная, другая диэлектрическая и третья будет выполнять расщепительную функцию для подключения напряжения.
Металлическую шину фиксируют на корпусе распределительного щитка, но с качественным контактом. Чтобы обеспечить качественный контакт, на месте соединения очищают краску.
Диэлектрическую шину, устанавливают на рейку фиксации автоматов, но нужно добиться, чтобы жилы не пересекались между собой.
Подключение выполняется таким образом:
- проводник, который приходит с линии, заводится на расщепительную шину;
- на эту шину подключаем и провод с контуром заземления;
- далее с одного разъема, медным проводом ставится перемычка на земляную шину;
- с последнего незанятого разъема делается перемычка на нулевую жилу или шину нейтрали.
Таким образом мы провели подключение контура по рассматриваемой схеме, теперь можно подключать кабель питания
При таком подключении важно соблюдать технологию и следить, чтобы не пересекалась жила нуля и земли
Заземление по системе TT
Подключение схемой ТТ выполняется легче чем предыдущей. От основной линии электричества, со столба к щитку подходят всего 2 кабеля. Один из них является фазой, а второй нулем. Жила с напряжением используется как фазная, а защитная крепится к шине с нулевым проводником и считается нулем. Таким образом, на шину заземления подается проводник, от сконструированного контура.
К недостатку данной схемы относят, тот факт, что контур выполняет функцию защиты, только тех приборов, которые предусмотрены для использования с заземлением. Если есть техника, которая оснащена двухжильными проводами, то в случае пробоя изоляции прибор окажется под напряжением.
Если даже корпус приборов заземлять отдельными кабелями, на корпусе останется напряжение, по этой причине большинство пользуются именно первой схемой, так как она является более надежной и более безопасной.
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ
После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Схема заземления в частном доме
Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.
После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.
- Сделать это можно двумя способами:
- переделать систему TN-C на систему заземления TN-C-S;
- произвести подключение дома к контуру заземления по системе ТТ.
Подключение дома к контуру заземления по системе TN-C-S
Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.
И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.
Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.
После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.
Подключение дома к контуру заземления по системе TТ
Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.
Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.
В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.
Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.
Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.
Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.
Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.
Устройство заземления
Схемы контура заземления
Домашний контур заземления является устройством с внутренней и наружной подсистемами. Две из его трасс соединяются в распредщитке, остальная часть находится на улице. Она представляет собой электроды, скрепленные пластинами из металла и вкопанные в грунт. На главный щиток от конструкции протягивается металлическая шина. Устройство работает по принципу отвода электротока в локальный грунт при касании человека к технике.
Из чего делать заземление
Металлический уголок для заземления
Своими руками можно выполнить заземление из металлических прутов 16 мм в диаметре. Один конец элемента затачивают до острого состояния, а на второй прикрепляют сваркой плоскую площадку.
Также используют металлический уголок с выступами в виде полочек длиной 50 мм, которые быстро забиваются кувалдой в мягкую почву.
Трубы со сплющенным или заваренным в конус краем также подойдут для обустройства защиты. Понадобится проделать отверстия с отступом 50 см от края, чтобы система функционировала в условиях пересохшего грунта. Для восстановления работы в элементы заливают раствор соли с водой. Недостаток технологии – необходимость выкапывания или бурения скважины.
Модульно-штыревое заземление
Конструкция представляет собой стальные штыри длиной 1,5 м с медным покрытием. Готовый комплект модульно-штыревого заземления для дома и дачи соединяется муфтами. Вертикальные и горизонтальные элементы скрепляются латунным зажимом.
Сборка и монтаж осуществляются последовательно:
- Штырь обрабатывается антикоррозийным средством.
- На верхнюю часть устанавливается насадка-наконечник для удобства работы с вибромолотком.
- На второй конец прута надевается заостренный наконечник и покрывается антикоррозийным средством.
- Наверх штыря надевается плоская площадка.
- Выкапывается углубление в грунте.
- Набор для заземления в сборке помещается в яму и ввинчивается на максимальную глубину.
- Вибромолотом конструкцию погружают в почву, оставляя 20 см для присоединения другого стержня.
Готовый модульный прибор занимает небольшую территорию, не требует проведения сварочных работ. Все части конструкции изготавливаются заводским способом, поэтому собираются без усилий.
Контур из черного металла
Заземляющим электродом являются любые стержни из черного металлопроката – стальные уголки, трубы, гладкая арматура, двутавры. Оптимальное сечение металла для эксплуатации на протяжении 20-30 лет – не меньше 1,5 см2.
Популярный вариант, по которому может делаться защитный контур – в виде треугольника, где электроды являются вершинами. Штыри соединяются полосами из металла, аналогичный элемент протягивается на распределительный щит. В зависимости от сопротивления почвы стержни устанавливаются на расстоянии 1,2 – 3 м.
Глубина забивания штырей
Схема контура заземления
Допускается забивание металлических стержней на глубину:
- от 80 до 100 см, но не менее 60 см ниже уровня промерзания почвы;
- от 100 до 200 см при наличии пластичных, подвижных грунтов на участке;
- с выступом на 1/3 во влажных почвах.
Чего делать нельзя
Неправильное соединение заземляющего провода
Чтобы безопасно заземлять участок и дом, стоит обращать внимание на запреты ПУЭ. Согласно документу нельзя:
- применять металл с корродированием – существуют риски коротких замыканий;
- использовать арматуру в качестве заземлителя и проводника – ток разрушает каленый слой и прут быстро ржавеет;
- прокладывать контур на расстоянии от жилого здания не более 1 м – система будет неэффективной;
- использовать в качестве контура трубы отопления или подачи воды – система не будет целостной;
- объединять РЕ-проводник с рабочим нулем за участком разделения – защитный автомат начнет срабатывать постоянно;
- ставить перемычку на ноль и РЕ-проводник розетки – при разрыве нуля на корпус бытовой техники будет подаваться фаза.
Подробные рекомендации указаны в Правилах устройства электроустановок.
О молниеотводах
По ПУЭ объект, снабженный контуром заземления, непременно должен оборудоваться и молниеотводом. В особенности нужен молниеотвод на даче. Дачные поселки и так места, желательные для ударов молний: ведь дачники, стараясь снабдить себя водой, роют колодцы, забивают скважины на воду, прокладывают водопроводные трубы неглубоко либо вообщем по поверхности земли. Дачные же строения большей частью возводятся из горючих материалов, а пожарная охрана далековато, и грозу всегда аккомпанирует сильный ветер.
Известны случаи, когда целые дачные поселки выгорали от удара молнии. И если на пожарище обнаружится контур заземления, но не найдется остатков молниеотвода, и властям, и соседям виновника длительно находить не надо.
Простой молниеотвод – две заостренных арматурины, торчащие ввысь от концов конька крыши на 1,2–1,5 м. С контуром они соединяются металлической проволокой более 6 мм, либо металлической же шиной 15х3 мм, либо полосой из нескольких слоев оцинковки, набранной до подходящего сечения – 45 кв.мм.
Шина молниеовода не должна быть обширнее 60 мм, по другому при ударе молнии произойдет разбрызгивание плазмы, последствия которого разрушительны. Просто говоря, очень широкая шина сработает как собственного рода антенна, не отводящая молнию в землю, а распространяющая ее в стороны.
Все детали молниеотвода соединяются только сваркой. Слоеную шину необходимо по бокам проварить прихватами с шагом 50-60 см с захватом всех слоев.
Конструкция заземляющего контура
Данная система, предназначенная для частного дома, включает такие элементы:
- контур из стальных или медных стержней, заглубленных в грунт;
- шина, ведущая от контура внутрь здания и подключенная к корпусу щитка либо распределительной пластине;
- домовая проводка с заземляющей жилой.
Разводки электричества по комнатам мы не касаемся, поскольку считаем, что она уже сделана. Теперь нужно своими руками смонтировать контур заземляющего устройства и подвести от него проводник к щитку, как изображено на схеме. Напомним, что сопротивление системы не должно превышать 30 Ом, а подземной части – 4 Ом. Добиться указанных значений не так просто, ведь на характеристики заземляющего устройства оказывает влияние множество факторов – состав почвы и ее влажность, а также сечение и длина проводников.
Если на вашем участке обычные глинистые грунты, то можно взять за основу любую из 3 конструкций:
- Металлические стержни длиной 2,5—3 м в количестве 3 шт. вертикально погружаются в землю с шагом, равным их высоте. Между собой заземлители соединяются горизонтальным проводником.
- Те же 3 штыря располагаются в форме треугольника. Оптимальный размер его сторон равен длине вертикального стержня, минимальный – 1,5 м.
- Глубоко в землю забивается единственный электрод, состоящий из нескольких секций, стыкующихся в процессе погружения.
Схема заземляющего устройства в виде треугольника
Детали контура можно сделать из следующих материалов:
- обычный «черный» металлопрокат;
- оцинкованная сталь;
- медь.
Наиболее долговечны заземлители из меди, они же самые дорогие. Продаются комплектами, куда входят не только стержни, но и соединительные муфты из бронзы с болтами. Для удобства забивки штыри снабжены острыми и плоскими наконечниками.
В качестве недорогих вариантов для вертикальных электродов используется уголок 50 х 5 мм или круг диаметром 16 мм из черного металла, реже — круглые и профильные трубы. Горизонтальный заземлитель – стальная полоса 40 х 4 мм либо круг (катанка) диаметром 10 мм. Минимальные сечения заземляющих проводников из различного металлопроката указаны в таблице:
Для ввода в дом обычно применяется стальная шина шириной 40 либо 50 мм с толщиной стенки 5 мм. Чтобы не допустить ошибок при подборе материалов и последующем монтаже заземления на даче, предлагаем просмотреть видео:
Как сделать заземление правильно в квартире
Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.
Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.
Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.
В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется система TN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.
В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.
Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.
Схематично схему защитного заземления в ванной квартире можно представить следующим образом.
Заземление в ванной
Заземление частного дома
Для частного дома контур заземления выполняется по-разному. Это зависит от особенностей строения, а также от грунтовых свойств. Но в любом случае заземлители правильно делать из труб, концы которых сплющены в острие. В самом низу (в полуметре от конца трубы) необходимо также насверлить 10-15 отверстий диаметром в 5-8 мм. А шина заземления выполняется так же, как и для молниеотвода.
Для дачного домика (если есть защитное зануление) обустраивают простейший контур. Если грунт постоянно влажный, можно обойтись двумя заземлителями, но для защитного заземления их потребуется три (в ряд или треугольником). И каждый из заземлителей должен располагаться на 1,2 м от края отмостки, не ближе.
Контур линейный с двумя группами заземлителей надо делать, если есть хотя бы один из следующих влияющих факторов:
- подземный электроввод через ВЩ;
- коммуникации (вода, канализация, газ и пр.), заведенные в дом по отдельности или в комбинации;
- потребляемая мощность свыше 1 кВт продолжается более 20 минут за раз.
Полный контур необходим, если имеется любой из следующих решающих факторов:
- электроввод (220/380 В) через ВРУ или щит силовой вводный (ЩВС);
- площадь помещения больше 100 кв м;
- потребляемая мощность превышает 3 кВт больше, чем 20 минут за раз;
- имеются стационарные промышленные электроустановки с клеммами (циркулярка, сверлильный станок, пр);
- есть ДГУ резервного питания.
Установка заземляющего контура
Контур должен размещать под землей, поэтому для более легкого вхождения его в грунт, нижний конец вертикальных заземлителей срезают под углом. Контур заземления обычно имеет форму треугольника, поэтому на расстоянии не менее 3 метров от здания подготавливают треугольную траншею с размерами: глубина 70см, ширина 50см. От этого треугольника прокладывается траншея к распределительному шкафу. В вершины подготовленного треугольника забивают вертикальные заземлители на величину промерзания почвы от 1,5м до 3м. над почвой (внутри траншеи) должен выступать отрезок размером 20-25см.
Когда электроды установлены, к концам электродов, которые остались над поверхностью земли, приваривают горизонтальный заземлитель. Места соединений следует обработать антикоррозийными средствами. Далее к этой конструкции приваривается провод заземления при помощи болта на 10мм. При сборке всей конструкции заземляющего контура не допускаются скрутки, все детали соединяются только при помощи сварки.
После того, как контур полностью собран и установлен, его проверяют на уровень сопротивления. Если он не превышает норму, то траншею закапывают. Провод от заземлителя уходит в силовой шкаф и подключается к линейке заземления.
Удельное сопротивление грунта
Любой проводник электрического тока имеет удельное сопротивление. Какой-то проводник лучше, какой-то хуже проводит ток. Например, медь, алюминий или вообще нихром. Подобно можно классифицировать и грунты. Удельное сопротивление грунта – это его способность проводить электрический ток. Самый плохой проводник – камень, в сухом виде, при отсутствии солей это практически диэлектрик. Самый лучший проводник – очень влажный грунт. Остальные имеют промежуточные значения.
Казалось бы, у чернозёма отличные показатели, но он залегает лишь на поверхности земли. Чтоб миновать сезонно замерзающие грунты приходится иметь дело с грунтами ниже глубины промерзания. Какие расчётные параметры брать для заземляющего устройства в конкретном месте, можно определить только разведочным шурфом или наблюдением, при земляных работах.
Если грунт чистый песок или глина, берём их значения, но смешанный грунт нужно классифицировать. Например, возьмём немного глины в ладони, пытаемся раскатать в жгут. Если это удаётся и получается тонкий жгутик, это чистая глина. Когда он рвется на сантиметровые отрезки – это суглинок. Когда тонкий жгут не раскатывается и рвётся – супесь, совсем не раскатывается – песок. Из всех пород шурфа в расчет берётся вид с самым худшим удельным сопротивлением. Ещё померять удельное сопротивление грунта можно специальным прибором, олько мало кто имеет такую возможность.
На проводимость грунтов значительно влияет количество влаги в земле. Чем её больше, тем электрические характеристики лучше. Поэтому удельное сопротивление грунта зависит от климатических и сезонных изменений. По этой причине заземляющего устройства рекомендуется проводить в самое засушливое или морозное время. Однако, чтобы проводить расчёты в любое время года, ввели сезонные коэффициенты. Они учитывают климатические условия местности, где планируется установка заземления. Уже с поправкой, удельное сопротивление грунта принимается в расчёт.
Инструменты и материалы
Для изготовления заземления вам не потребуется много инструментов
Как понятно, из предыдущего раздела, справиться голыми руками с поставленной задачей попросту не удастся. Потребуется как минимум:
- лопата;
- сварочный аппарат (возможно даже 2);
- перфоратор или кувалда.
Заземление с громоотводом для частного дома
Кроме того, потребуется метровая лента для измерения исходного материала и участка, заготовленного под выполнение проекта, а также нескольких прочих инструментов, которые найдутся у каждого мастера. Это может быть топор, который пригодится для удаления корней, растущих вблизи деревьев, болгарка, для обрезки расплющенных во время забивания частей металлических конструкций и что-либо еще подобное.
Данные о сроках службы контуров заземления из различных материалов
Гораздо интереснее стоит вопрос об используемых материалах
Споры о них часто достаточно серьезные, поэтому на их применение стоит обратить особое внимание. Заземление стоит обычно из трех и более электродов, их соединителя, а также отвода, который подключается к электрическому щиту
Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле
Первые две составляющие обычно делают черного металла или стали. Для электродов годится обычная арматура диаметром 12 мм и более, заостренная с одного конца, а для соединителя понадобится цельная металлическая лента из аналогичного проводника толщиной порядка 4 мм и шириной не менее 25 мм. Отвод, он же шина или коса, формируется также из цельной полосы, но уже выполненной из меди.
Глубинный анодный заземлитель «ГАЗ-М»
Заземление можно сделать своими руками или воспользоваться готовыми комплектами
Готовый шестиметровый комплект ZandZ «Заземление в частном доме»
Чтобы определиться с тем, какое количество материалов понадобится для воплощения проекта, потребуется воспользоваться некоторыми расчетами.
