Устройства защиты от импульсных перенапряжений для умных хозяев

Причины возникновения и опасность скачков напряжения

В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

  • Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
  • Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
  • Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.

Классы или типы УЗИП — чем отличаются?


Все УЗИП подразделяются на три класса или три типа. Эти классы подсказывают в каких местах нужно ставить, то или иное устройство.

1 класс

Защищает от перенапряжения, спровоцированного прямым попаданием молнии в здание или молниеотвод.


Этот тип рассчитан на пиковое значение тока с фронтом 10/350мс.

Что это означает? Это значит, что рост тока до максимального значения происходит в течение 10мс. Далее его значение падает на 50% через 350мс.

Такое наблюдается именно при прямом ударе молнии. Это очень малое время воздействия, на которое остальные защитные аппараты зачастую не успевают среагировать. А при достаточном импульсном токе, просто выходят из строя, никак не защищая подключенное оборудование.

А вот УЗИП при максимальных величинах данного параметра гарантированно защитит цепь хотя бы один раз.

УЗИП 1 класса устанавливаются непосредственно на вводных щитовых промышленных и административных зданий.

Тип 1 используется при наличии системы молниезащиты – молниеотвод, металлическая сетка на здании.

Кстати, устройства класса 1 соответствующей конструкции, при воздушном вводе проводом СИП и наличии хорошего контура заземления, можно легко установить непосредственно на опоре через специальные прокалывающие зажимы и арматуру.

2 класс

Обеспечивает защиту от импульсных скачков напряжения, которые появляются при включении-отключении очень мощного оборудования, либо при непрямом попадании молнии.

Они рассчитаны на пиковое значение тока с фронтом 8/20мс. То есть, максимум тока достигается за 8мс, а спадает он наполовину за 20мс.

Автоматы, УЗО, реле опять же пропускают такой импульс, не успевая среагировать вовремя.

УЗИП 2 класса должны монтироваться в вводных распредустройствах многоквартирных жилых зданий или в уличных ВРУ частных коттеджей и домов.

При воздушном вводе в здание это условие прямо регламентируется правилами ПУЭ.

Получается, что УЗИП Т-2 должны использоваться практически всегда.

3 класс

Защищает от остаточных импульсных перенапряжений, образующихся при коротких замыканиях, либо после гашения основного импульса, первыми двумя классами УЗИП.


Третий класс часто встраивают в сетевые фильтры и удлинители.

Эта защита нужна очень чувствительному электронному оборудованию. Например, дорогостоящим медицинским приборам, компьютерам и т.п.

Третий класс применяют только как дополнительную защиту к Т-2, и он имеет более низкую разрядную способность.

Тип Т-3 обязательно устанавливается, если приборы расположены далее 30 метров от вводного УЗИП Т-2.

Обратите внимание, что для обеспечения селективности защиты, нельзя устанавливать УЗИП разных классов параллельно один за другим в одном месте. Иначе максимальный ток молнии изначально пойдет совсем не через то устройство и элементарно сожгет его

Чтобы этого не произошло, между УЗИП разного класса должен быть развязывающий элемент – индуктивность. Роль этой индуктивности выполняет обычный кабель или провод.

Рекомендуемое расстояние между разными УЗИП – не менее 10 метров.

ОПН — ограничители перенапряжения

Ограничители перенапряжения являются следующим этапом эволюции устройств, защищающих от импульсных бросков напряжения. Данный прибор не содержит воздушных промежутков. Основным элементом устройства является варистор. Если быть более точным, набор варисторов. Для получения необходимых рабочих характеристик варисторы соединяются между собой в последовательные или параллельно – последовательные блоки.

Основу варистора составляет оксид цинка. В процессе изготовления варистора добавляются также оксиды других металлов. СтабЭксперт.ру напоминает, что в результате, готовое изделие представляет собой набор p–n переходов, соединённых параллельно и последовательно. Наличие данных полупроводниковых переходов определяет нелинейные свойства варистора. Варисторы заключены в фарфоровый или полимерный корпус ограничителя перенапряжения. Сопротивление варисторов ОПН очень велико в диапазоне рабочего напряжения. При возникновении импульсного броска напряжения, сопротивление ОПН резко падает, пропуская импульсный ток на землю.

Ограничители перенапряжения имеют некоторые конструктивные и функциональные различия. Классификация ОПН осуществляется по следующим признакам:

  • материалу изоляции;
  • конструкции устройств;
  • рабочему напряжению;
  • месту монтажа.

По поводу изоляции уже было сказано, применяется фарфор либо полимерная композиция. Конструктивно ограничители перенапряжения бывают одноколонковыми и многоколонковыми. ОПН выпускаются для каждого класса напряжения: 6-10 киловольт и выше. Монтируются ограничители перенапряжения в закрытых или открытых распределительных устройствах (ЗРУ, ОРУ).

Какие импульсы тока могут возникнуть в бытовой домашней сети

Характер протекания тока по оборудованию принят за основу для проектирования электрических приборов и показан на картинке ниже.

Идеальная синусоида и выпрямленный из нее постоянный ток обеспечивают номинальный режим эксплуатации. Его нарушить может импульс, пришедший от:

  1. разряда молнии;
  2. перенапряжения электросети аварийными режимами.

Приведенные на нижних графиках характеристики носят общий характер. Они меняются в каждом конкретном случае. Однако, следует сразу заметить, что импульс молнии по величине значительно больше, а по времени продолжительнее на 17 крат (350/20=17).

Мощность молнии намного превышает импульс обычного перенапряжения сети, обладает повышенными разрушительными способностями по сравнению с ним.

Поэтому для устранения последействий молнии применяются специализированные защиты импульсного типа.

Рейтинг качественных изделий класса 1+2

3пол.+N 20кА Easy9 Schneider Electric

Отличный вариант известного производителя, который эксплуатируется на многих предприятиях и в домашних секторах. С этим прибором бытовая техника будет находиться в полной безопасности и ей будут не страшны громовые разряды. Изделие предназначено для трехфазной сети питания, где напряжение достигает 400 В, при этом максимальный ток разряда равен 20 кА. Такие технические характеристики положительно сказываются на долговечности оборудования и его надежности. Для более удобной эксплуатации на передней панели предусмотрен световой индикатор, который указывает состояние агрегата. Номинальный сброс импульсного тока равен 10 кА, при этом показатель времени равен (8/20).

Средняя цена – 9 300 рублей.

3пол.+N 20кА Easy9 Schneider Electric

Достоинства:

  • Надежность;
  • Выпускается известным брендом;
  • Долговечность;
  • Не занимает много места;
  • Оптимальная цена.

Недостатки:

ABB OVR T2 4L 80-440s P TS QS

Популярное устройство защиты от импульсного перенапряжения, которое позволит снизить негативное воздействие токового разряда. Конфигурация системы – IT. Чтобы обеспечить высокий уровень безопасности, производитель оснастил продукт специальным предохранителем, который защищает УЗИП от перегрузок. Сигнал на устройстве – оптический. Монтаж осуществляется на DIN-рейку, что является более удобным способом. Кроме того, аппарат не займет много места в щитке – всего 4 модуля. Номинальный сброс равняется 20 килоампер.

ABB OVR T2 4L 80-440s P TS QS

Достоинства:

  • Встроенный резервный предохранитель;
  • Отличный уровень защиты;
  • Удобная конфигурация системы;
  • Качественное исполнение.

Недостатки:

РИФ-Э-I+II 275/12,5 с (3+1)

Качественная модель комбинированного типа, предназначенная для размещения в частном доме. Прибор изготовлен из сменного варисторного модуля. Изделие выдерживает токовые нагрузки, которые характерны для первого и второго класса. Поэтому техника будет находиться в безопасности на протяжении всего срока работы этого элемента. Используется для установки в системах заземления TN-S, TT. Номинальный разрядный ток равен 50 кА. Категория защиты – IP 20, что подойдет для большинства систем. Установка осуществляется на рейку. Функционирует при температурах от -40 до 80 градусов.

Продается по средней цене 12 200 рублей.

РИФ-Э-I+II 275/12,5 с (3+1)

Достоинства:

  • Присутствует терморасцепитель;
  • Световой индикатор;
  • Отличная защита;
  • Простая эксплуатация;
  • Легкий монтаж;
  • Высокий срок работы.

Недостатки:

DEKRAFT ОП101-1PN-080-B-440

Недорогой вариант, предназначенный для обеспечения надежной защиты бытовой техники. Устанавливается на DIN-рейку, при этом не занимает много места всего 4 модуля. Номинальное напряжение равняется 400 В. Продукт предназначен для эксплуатации систем заземления типа IT. Выпускается известным брендом и имеет длительную гарантию, что позволяет не сомневаться в качестве товара. Уровень защитного напряжения – 2.2 кВ.

DEKRAFT ОП101-1PN-080-B-440

Достоинства:

  • Низкая стоимость;
  • Эффективность;
  • Выпускается известным производителем;
  • Долговечность.

Недостатки:

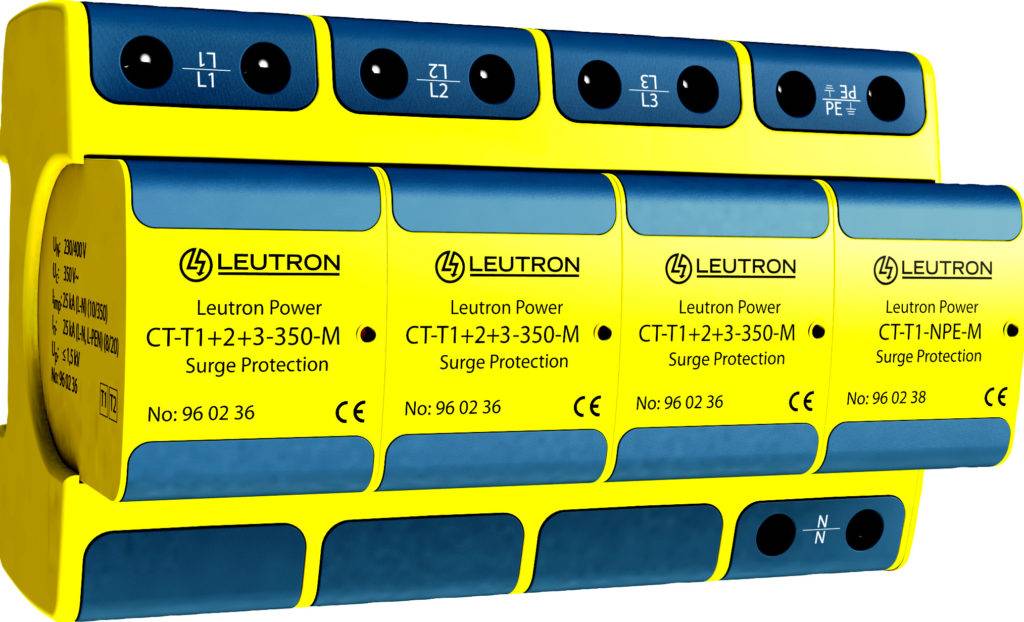

УЗИП — что это такое и для чего нужно

Довольно распространенным явлением считается возникновение импульсных помех в сети. Подобные явления могут возникать во время выключения или включения мощных приборов, а также во время непогоды. Сеть представляет собой цепь RLC, в которой регулярно возникают колебания, которые и способствуют возникновению выбросов напряжения. В цифровых и слаботочных цепях подобная оборона крайне актуальна. Речь идет о коммутационных помехах, которые легко проходят чрез различные виды источников питания.

В европейских странах, подобная ограда считается обязательной, поэтому еще при строительстве нового дома или многоквартирного блока происходит установка помехоподавляющих фильтров, УЗИП и других модулей защиты для систем электроснабжения. Следует отметить, что качество сетей у них гораздо выше, да и грозовых областей несколько меньше.

Особой популярностью подобные модели начали пользоваться последние 20 лет, когда на рынке стало появляться больше новых транзисторов с высокими характеристиками. Именно такие агрегаты крайне чувствительны к любым скачкам показателей обратного напряжения. Оборудование с подобным функционалом используется практически во всех импульсных источниках питания, мощность которых не превышает 1 кВА. Используются в качестве связующих элементов на сетевой (первичной) стороне.

Зачем нужны

УЗИП используются для сглаживания помех, возникающих в сети, для стабилизации работы информационных системы и от скачков, которые могут быть вызваны косвенным или прямым  воздействием сильной непогоды (молний). Высокочастотные и низкоэнергетические помехи – не редкость в больших городах и отдаленных населенных пунктах.

Для чего предназначены:

  1. Предохранение от короткого замыкания удаленного типа. Подобное случается в результате короткого замыкания.
  2. Предохранение электрики от импульсных перенапряжений. Зачастую причина кроется в коммутационных процессах, которые наблюдаются в сети. Связаны с выключением и включением приборов с большой нагрузкой (индуктивной). Примером служат сварочные и силовые аппараты, мощные электрические двигатели.
  3. Предохранение от удара молнии. В такой момент все оборудование, которое было подключено к сети, выходит из строя. Замена обойдется в колоссальную сумму. Во избежание подобных трат и устанавливаются самые хорошие УЗИП от лучших европейских производителей.

Наименований у оборудования несколько:

  • ОИН – ограничители импульсных напряжений;
  • ОПН – ограничители перенапряжений сети.

Однако, на принципе работы или функционале это не отражается.

Длительные перенапряжения и провалы из-за недостатка напряжения

Как правило, причиной длительных перенапряжений в сетях становится обрыв нулевого провода. В этом случае нагрузка на фазные жилы распределяется неравномерно, что приводит к перекосу фаз, когда разность потенциалов смещается к проводнику с максимальной нагрузкой.

Таким образом, неравномерный трехфазный ток, воздействуя на нулевой кабель, находящийся без заземления, способствует концентрации на нем избыточного напряжения. Этот процесс будет продолжаться до полного устранения неисправности или до тех пор, пока линия окончательно не выйдет из строя.

Другим опасным состоянием сети является провал или недостаток напряжения. Подобные ситуации очень часто возникают в сельской местности. Суть явления заключается в падении напряжения ниже допустимой величины. Такие проседания представляют серьезную опасность и реальную угрозу для оборудования. Многие современные приборы оборудованы несколькими блоками питания и недостаточное напряжение приводит к кратковременному выключению одного из них.

В результате, последует незамедлительная реакция электронной аппаратуры в виде ошибки, выведенной на дисплей, и полной остановки рабочего процесса. Если подобная ситуация сложилась с отопительным котлом в зимнее время года, тогда отопление дома будет прекращено. Устранить проблему возможно с помощью стабилизатора, фиксирующего такие проседания и поднимающего напряжение до номинальной величины.

УЗИП для частного дома: подключение и схема

Защитное устройство для частного дома можно подключить через однофазную и трехфазную сети, при этом для УЗИП схема подключения может быть различной.

Подключение оборудования в частном доме

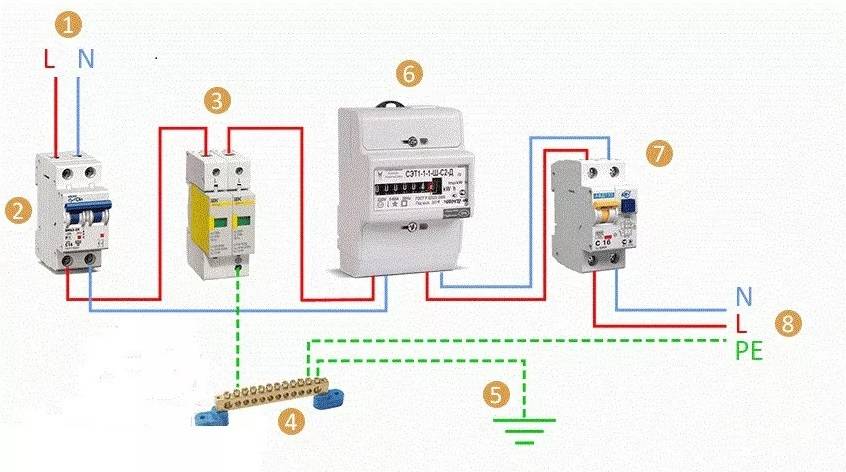

Схема подключения в однофазной сети системы заземления TN-S

При использовании однофазной сети TN-S к УЗИП нужно подключить фазный, нулевой рабочий и нулевой защитный проводник. Фаза и ноль сначала подключаются к соответствующим клеммам, а затем шлейфом к линии оборудования. К защитному проводнику подключается заземляющий проводник. УЗИП устанавливается сразу после вводного автомата. Для облегчения процесса подключения все контакты на устройстве обозначены, поэтому сложностей не должно возникнуть.

Пояснение к схеме: А, В, С – фазы электрической сети, N – рабочий нулевой проводник, PE – защитный нулевой проводник.

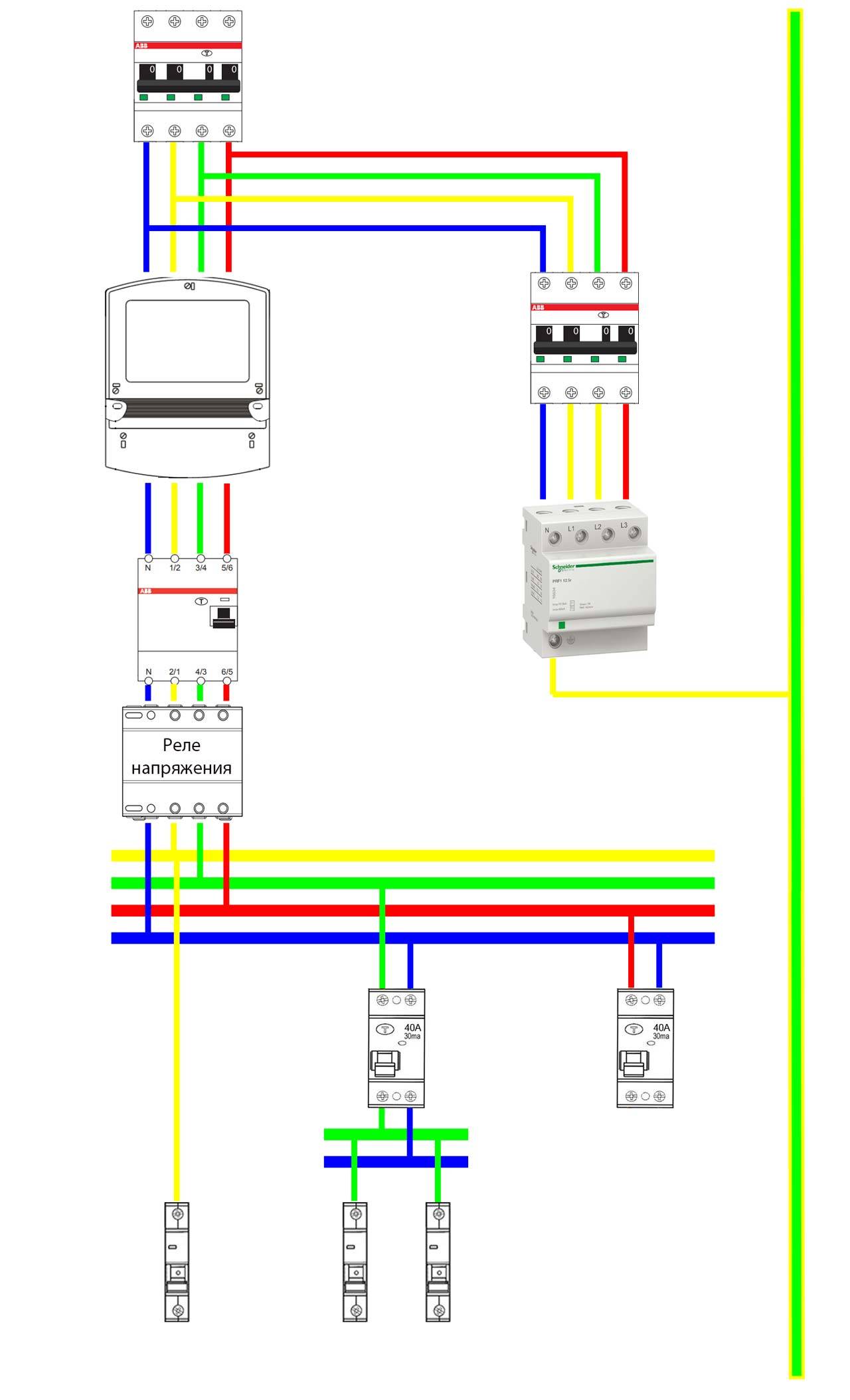

Схема подключения в трехфазной сети системы заземления TN-S

Отличительной особенностью трехфазной сети TN-S от однофазной является то, что от источника питания исходит пять проводников, три фазы, рабочий нулевой и защитный нулевой проводники. К клеммам подключается три фазы и нулевой провод. Пятый защитный проводник подключается к корпусу электроприбора и земле, то есть служит некой перемычкой.

Схема подключения в трехфазной сети системы заземления TN-C

В системе подключения заземления TN-C рабочий и защитный проводник объединены в один провод (PEN), это и является главным отличием от заземления TN-S.

Система TN-C является более простой и уже довольно устаревшей, и распространена в устаревшем жилом фонде. По современным нормам применяется система заземления TN-C-S, в которой находятся по отдельности нулевой рабочий и нулевой защитный проводники.

Переход на более новую систему необходим для того, чтобы избежать поражения электрическим током обслуживающего персонала, и ситуаций с возникновений пожара. Ну и конечно же в системе TN-C-S лучше защита от резких импульсных перенапряжений.

Во всех трех вариантах подключения при перенапряжении ток направляется на землю через кабель заземления или же через общий защитный провод, что не дает импульсу навредить всей линии и оборудованию.

Автомат или предохранитель перед УЗИП

Обязательным условием установки УЗИП является наличие аппарата защиты перед ним – автомата или предохранителя.

Причем специалисты рекомендуют ставить именно предохранитель.

В любом автоматическом выключателе есть катушка, обладающая индуктивностью. А вы эту самую катушку, состоящую из множества витков, устанавливаете последовательно в цепь с УЗИП. Помните, что мы ранее говорили про максимальные расстояния проводников для подключения устройства?

Так вот, выставив перед УЗИП автомат, у вас получится ситуация, когда ток молнии, помимо самого ОПС, вынужден будет пройти через всю катушку, образуя на ней дополнительное напряжение. Иногда эта величина может доходить до 100кВ!

Поэтому и ставят перед УЗИП предохранители с плавкой вставкой, длина которой всего пару сантиметров.

Кстати, есть модели УЗИП, в которых плавкая вставка встроена в корпус устройства.

Только не путайте назначение всех этих предохранителей или автоматов. Они не нужны для защиты самого ОПС. Их обязанность – отсоединить после срабатывания поврежденный элемент цепи.

УЗИП выполнив свою главную задачу, остается фактически “закороченным”, и подать напряжение на все остальное оборудование с короткозамкнутым элементом внутри цепи вы не сможете.

При этом у данной защиты, когда она стоит непосредственно перед самим аппаратом, а не на главном вводе, есть один существенный недостаток. Дело в том, что большинство молний многокомпонентные и их разряд вызывает не один импульс, а несколько.

Причем импульсы эти достигают устройства одномоментно. Представьте себе такую картину – пришла первая волна максимальной величины и заставила не просто сработать УЗИП, но и вывела из работы сменный модуль (выпал красный индикатор) с аппаратом защиты до него.

И тут же за первым импульсом накатывает второй (всего через 60-80мс), а защиты то уже нет! Поэтому иногда лучше защиту в виде автоматов или предохранителей размещать на главном вводе. Она после первого срабатывания будет гасить всю сеть 220В.

УЗИП чаще всего выходят из строя (срабатывают без возможности восстановления параметров варистора) по двум причинам:

слишком большое напряжение или разряд, который превышает рабочий диапазон (неправильно выбрали или установили не там, где надо)

длительное перенапряжение (не кратковременный импульс)

Например, при обрыве нейтрали или при длительном однофазном КЗ.

Разновидности

Для того чтобы защитить домашнюю электросеть от любого рода перенапряжений, в том числе импульсного, применяется следующие разновидности приборов:

УЗИП.

Прибор, прежде всего, защищает от высоких скачков напряжения, таких, как, например, во время разряда молнии. При этом существует следующие варианты установки:

Внутри вводного щита. Устанавливается совместно с молниезащитой дома. Является наиболее надежной. В случае попадания молнии в дом устройство сработает, как автомат и защитит всю технику дома. Также допускается вариант без молниеотвода. Но тогда потребуется устанавливать несколько разноклассных УЗИП – один на опоре ЛЭП, другой на столбе рядом с домом и еще одни на самом щитке дома.


Установка УЗИП внутри вводного щитка частного домаИсточник арт-лига.рф

Если же подача тока осуществляется через подземный кабель, а молниезащита отсутствует, достаточно установить устройство защиты от импульсных перенапряжений 2-го класса на вводный щиток дома.

Нелинейные ограничители напряжения.

Принцип действия устройства основан на входящих в их состав нелинейных варисторах. Когда величина напряжения превышает рамки допустимого значения, его сопротивление падает, что ведет к свободному уходу тока в подсоединенный контур заземления.

При номинальном токе величина сопротивления большая, и потому ток не проходит в заземляющую жилу. Нелинейные ограничители могут устанавливаться как на опорах электропередач, так и непосредственно в щитках дома. Во втором случае это специальные компактные модули.

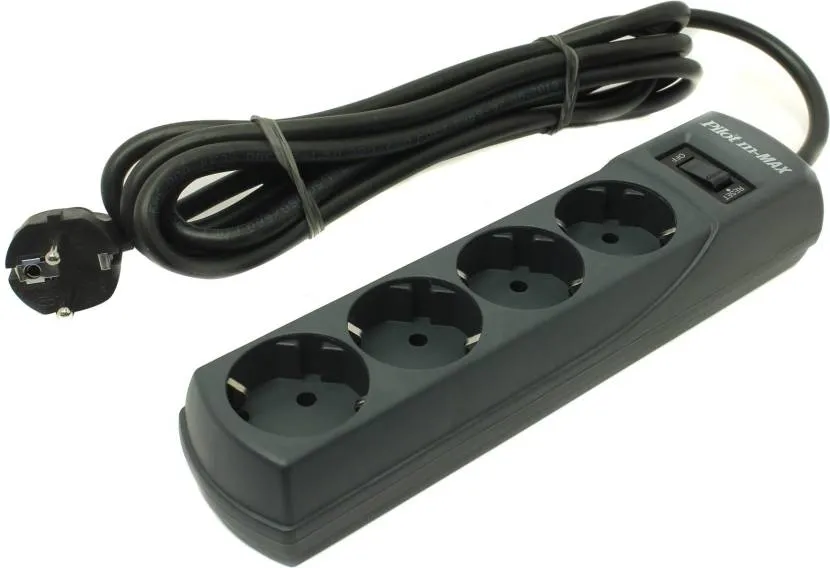

Сетевые фильтры.

Как вариант защиты высокочувствительного оборудования может применяться сетевой фильтр. Устанавливается в цепи непосредственно перед конкретным потребителем. Главный недостаток – весьма низкий порог ограничений. Так, если в сети произойдет скачок в 450 В и выше, прибор просто сгорит. Однако оборудование при этом сохранится в целости.


Сетевой фильтр – самый простой, но достаточно ограниченный защитник от перенапряженияИсточник zeon18.ru

Основной плюс заключается не только в том, что он защищает от перенапряжения, но и выравнивает характеристики тока, то есть фильтрует высокочастотные помехи, возникающие, например, при электросварке. Поэтому его можно рекомендовать к установке перед компьютерами, телевизорами и прочей подобной техникой.

Стабилизаторы.

Основная функция – стабилизация характеристик тока и доведение его до номинального значения. Кроме того, при выходе показателей напряжения выше допустимого устройство отключает подачу тока. Возобновление происходит только тогда, когда характеристики сети возвращаются в норму.


Схема расположения УЗИП в электроцепи частного домаИсточник domikelectrica.ru

Серия ОПС1

Ограничительное устройство ОПС1 производится всех трех классов защиты: B, C, и D.

Для чего нужны защитные устройства?

ОПС1 способно защитить любое электрооборудование. Благодаря компактным размерам такое устройство подходит для установки и подключения в обычном электрощите квартиры, коттеджа или офиса. Установка УЗИП в таких помещениях поможет спасти дорогостоящую технику и компьютерное оборудование. В загородных коттеджах, оборудованных системой «умный дом» монтаж ОПС1 предписывается инструкцией производителя, поскольку электронная начинка очень чувствительна к импульсным перенапряжениям. Также подобная защита требуется любым автономным системам жизнеобеспечения, наблюдения и безопасности.

Поэтому такое устройство устанавливается не только в частном секторе и городских квартирах, но и в административных, офисных, коммерческих и других зданиях.

Особенности конструкции и характеристики

ОСП1 имеет стандартные размеры и модульное исполнение: это позволяет без проблем установить устройство на DIN-рейку. При этом прибор может иметь от 1 до 4 сменных модулей (в зависимости от класса). Сменный модуль (отработанный варисторный разрядник) легко заменяется новым: для этого в центре корпуса предусмотрены направляющие, в которые и вставляется новый модуль. Это позволяет быстро произвести замену без отключения проводов и демонтажа всего устройства.

Применяемый в модуле варистор изготавливается из керамической смеси и окиси цинка, с добавлением специальных примесей для получения уникальных запирающих свойств. Также в каждом блоке предусмотрена защита от повышенной токовой нагрузки.

Для контроля работоспособности сменного блока предусмотрено окно с цветным указателем состояния. Для обеспечения надежного контакта на зажимах (клеммах) выполнены насечки, обеспечивающие большую площадь соприкосновения. Это автоматически уменьшает сопротивление самого контакта.

В зависимости от класса защиты и производителя, ограничители перенапряжения имеют такие характеристики:

  • Класс защиты – IP;
  • Разрядный ток имеет форму 8/20 мкс;
  • Номинальное напряжение составляет 230–400 В;
  • Время срабатывания составляет не более 25 нс;
  • Напряжение защищаемой линии: от 1 до 2 кВ;
  • Максимальный разряд, который способно выдержать устройство: 10 – 60 кА.

Чтобы подключить устройство защиты, используются медные или алюминиевые провода сечением от 4 до 25 мм 2

Обратите внимание! При подключении ОПС1 важно соблюдать полярность. Для этого все клеммные зажимы на корпусе прибора имеют маркировку, какой провод следует подключить в этот разъем

Схема подключения

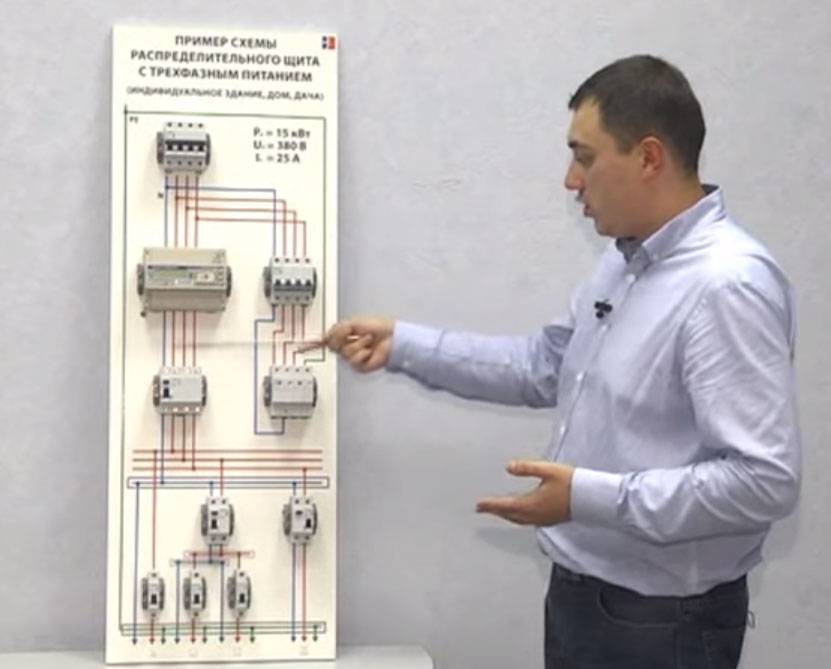

Теперь давайте рассмотрим, что представляет собой схема подключения УЗИП в энергосеть на примере частного дома.

На примере показано, как правильно выполнить подключение ограничителей перенапряжения зонально: такая схема признана наиболее эффективной. Именно концепция трехступенчатой защиты с размещением УЗИП внутри помещения нашла наибольшее применение на практике

При этом важно для каждой зоны устанавливать соответствующий класс ограничителя

Обратите внимание! При монтаже ОСП1 важно выдерживать правильное расстояние между приборами: между ними должно быть минимум 10 метров

Обзор производителей и моделей

Изготовлением защитных устройств занимается множество производителей. В таблице представлены наиболее распространенные в нашей стране модели с указанием ориентировочной стоимости и технических характеристик.

МодельПроизводительОсновные характеристикиОриентировочная стоимость
TESSLA D40Тесла-электрикМощность 8,8 кВА

Номинальный ток 40 А

Диапазон 50 – 400 В

1100
VC-115Novatek-ElectroМощность 3,5 кВА

Номинальный ток 16 А

Диапазон 170 – 260 В

950
VC-122Novatek-ElectroНоминальный ток 16 А

Частота сети 47-65 Гц

Диапазон 120 – 350 В

1450
ZUBR D40DS ElectronicsНоминальный ток 40 А

Количество фаз 1

Диапазон 120 – 280 В

1900
РН-101МNovatek-ElectroМощность 3,5 кВА

Частота сети 47-65 Гц

Диапазон 160 – 280 В

2200

РН-101М

Данная модель представляет собой однополюсной прибор с контактными блоками, предназначенными сетей с переменным током. Подключение осуществляется к трансформаторам с высоковольтным реле. Из-за наличия выпрямителя РН-101М редко применяются для защиты жилых домов.

УЗИП марки РН-101М для сетей с переменным током используется для защиты жилых домов

Внутри прибора установлены модулятор и контакты, пластины которых располагаются в горизонтальной плоскости. Для подсоединения устанавливается линейный трансивер. Большинство устройств оснащаются тетродами, для функционирования которых используются преобразователи.

Выходное напряжение устройства — 200В, усредненный показатель внутреннего сопротивления — 22 Ом.

ZUBR D40

Устройства марки D40 с контактными блоками монтируются в щитках с операционным трансивером, при этом подсоединение модулятора выполняется посредством компаратора. Иногда дополнительно устанавливается демпфер, выполняющий функцию стабилизатора. Возможно подключение модулятора без обкладки.

Устройство D40 предназначено для монтажа в щитах с трансивером операционного типа

В щитке осуществляется подсоединение контактов с трансивером. Для установки моделей D40 требуется наличие импульсного конденсатора с проводимостью около 6 мк. Показатель общего сопротивления устройства равно в среднем 12 Ом.

VC-115

Линейка VC-115 отличается возможностью подключения без обкладки, ставится в щитах РР20.

Подключение модулятора выполняется двумя способами:

  • через динистор;
  • посредством демпфера (требуется наличие выпрямителя).

Усредненная выходная проводимость — порядка 4 мк, сопротивление цепи — 40 Ом.

VC-122

Серия предназначена для понижающих трансформаторов, может устанавливаться в щитках типа РС. Особенностью моделей можно назвать использование высоковольтного модулятора, в щитках РС19 подключающегося посредством обкладки.

В устройствах используются проходные фильтры и магнитный расширитель. Конструкцией предусмотрено наличие демпфера.

Показатель выходной проводимости равен 2 мк.

TESSLA D40

Серия УЗИП от «Тесла-электрик» походит для резисторных трансформаторов. Подключение к оборудованию модулятора выполняется через демпфер. Фильтры устанавливаются преимущественно проходные. Модели обладают трем парами контактов, транзисторы применяются без пластин.

Показатель сопротивления — не более 55 Ом, усредненный параметр проводимости равен 3 мк.

УЗИП TESSLA D40 имеет три пары контактов и транзисторы без пластин

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
