Виды термореле защиты
Следует отметить, что на современном рынке электротехнических изделий представлены разные типы модулей тепловой защиты электрических силовых агрегатов. Каждый из этих типов устройств используется в конкретной ситуации и для определенного вида электрического оборудования. К основным разновидностям тепловых реле защиты можно отнести следующие конструкции.
- РТЛ — электромеханический прибор, обеспечивающий качественную тепловую защиту трехфазных электродвигателей и других силовых установок от критических перегрузок по току потребления. Кроме этого, термореле этого вида защищает электроустановку при дисбалансе питающих фаз, затянутого во времени пуска устройства, а также при механических проблемах с ротором: заклинивания вала и так далее. Монтируется прибор на контактах ПМЛ (пускатель магнитный) или как самостоятельный элемент с клемником КРЛ.
- РТТ — трехфазное устройство, предназначенное для обеспечения защиты электрических двигателей с короткозамкнутым ротором от токовых перегрузок, перекосу между питающими фазами и при механических повреждениях ротора, а также от затянутого по времени пускового момента. Имеет два варианта установки: как самостоятельный прибор на панели или совмещенный с магнитными пускателями ПМЕ и ПМА.
- РТИ — трехфазный вариант электротеплового расцепителя, защищающего электрический двигатель от тепловых повреждений обмоток при критическом превышении значений тока потребления, от длинного пускового момента, асимметрии питающих фаз и при механических повреждениях движущихся частей ротора. Устанавливается устройство на магнитных контакторах КМТ или КМИ.
ТРН — двухфазное устройство электротепловой защиты электрических двигателей, обеспечивающее контроль длительности пуска и тока в нормальном рабочем режиме. Возврат контактов в исходное состояние после аварийного срабатывания осуществляется только вручную. Работа данного расцепителя совершенно не зависит от температуры окружающего воздуха, что актуально для жаркого климата и горячих производств.
- РТК — электротепловой расцепитель, при помощи которого можно контролировать один-единственный параметр — температуру металлического корпуса электрической установки. Контроль осуществляется с использованием специального щупа. При превышении критического значения температуры устройство отключает электроустановку от линии питания.
- Твердотельное — тепловое реле, не имеющее в своей конструкции каких-либо подвижных элементов. Работа расцепителя не зависит от температурного режима в окружающей среде и других характеристик атмосферного воздуха, что актуально для взрывоопасных производств. Обеспечивает контроль над длительностью разгона электрических моторов, оптимальным током нагрузки, обрывом фазных проводов и заклиниванием ротора.
- РТЭ — защитное термореле, по своей сути являющееся плавким предохранителем. Прибор изготовлен из металлического сплава с низкой температурой плавления, который плавится при критических значениях температуры и разрывает цепь, питающую электроустановку. Это электротехническое изделие монтируется непосредственно в корпус электросиловой установки на штатное место.
Из вышеприведенной информации видно, что в настоящее время существует несколько различных типов электротепловых реле. Все они используются для решения одной-единственной задачи — защиты электрических двигателей и других силовых электроустановок от токовых перегрузок с повышением температур рабочих частей агрегатов до критических значений.
Причины, вызывающие перегрев
На первом месте стоят неисправности радиатора. Это могут быть: простое загрязнение тополиным пухом, пылью, листвой. Устранив загрязнения, решат проблему. Более проблематично бороться с внутренним загрязнением радиатора — накипью, появляющейся при использовании герметиков.
Затем следуют:
Разгерметизация системы, вызванная треснувшим шлангом, недостаточно затянутыми хомутами, неисправностью краника отопителя, состарившимся уплотнителем насоса и пр.;
Неисправный термостат или краник
Определить это легко, если при горячем двигателе осторожно ощупать шланг или радиатор. Если шланг холодный – причина в термостате и потребуется его замена;
Помпа, работающая неэффективно или вовсе неработающая
Это приводит к слабой циркуляции по охлаждающей системе;
Сломанный вентилятор, т.е. не включающийся из-за вышедшего из строя мотора, муфты включения, датчика, отошедшего провода. Не крутящаяся крыльчатка тоже вызывает перегрев электродвигателя;
Наконец, недостаточное уплотнение камеры сгорания. Это последствия перегрева, приводящие к сгоранию прокладки головки, образованию трещин и деформированию головки цилиндра и гильзы. Если из бачка с охлаждающей жидкостью заметно вытекание, приводящее к резкому повышению давления при запуске охлаждения, или появилась в картере маслянистая эмульсия, значит, причина в этом.
Дабы не попасть в аналогичную ситуацию, необходимо проводить профилактику, способную спасти от перегрева и поломки. «Слабое звено» определяют методом исключения, т.е. проверяют последовательно подозрительные детали.
Подбор терморегулятора для теплого пола
Для нормальной работы теплых полов требуется установка теплового реле — терморегулятора, с помощью которого можно значительно сократить расходы на отопление. Прибор здесь требуется только для включения и отключения подогрева в определенный временной промежуток либо после подачи сигнала от термометра.
Выбирая терморегулятор, в первую очередь следует учитывать его мощность, которая должна быть идентична мощности теплого поля.
Также для определенных типов теплых полов необходимо подбирать и тип теплового реле, разделяющихся на несколько групп:
- устройства, предназначенные только для обеспечения экономичного режима, позволяющие сократить расход электроэнергии;
- приборы с настраиваемым таймером, при помощи которого устанавливаются периоды времени, на протяжении которых будет осуществляться прогрев помещения с определенной интенсивностью;
- аппараты, которые возможно запрограммировать на сложные регламенты функционирования, чередующие периоды работы в экономном режиме и максимального обогрева;
- реле, в котором имеется встроенный ограничитель, предотвращающий чрезмерный нагрев напольного покрытия и греющего элемента.
Подбор терморегулятора для определенного помещения осуществляется в зависимости от его площади. Для небольшой комнаты больше подойдет обыкновенный аппарат без сложных настроек и программирования. Установка более сложных приборов необходима для просторных помещений. В таких комнатах чаще всего устанавливают электронные реле, оснащенные установленными в толще пола датчиками температуры.
Схема установки
Тепловое реле при обустройстве теплых полов рекомендуется монтировать в непосредственной близости от розеток на удалении от пола 0,6-1,0 м. Перед тем, как приступить к работе, домашнюю электросеть следует отключить.
Принципиальная схема подключения теплового реле при укладке системы теплого пола
Установку теплового регулятора следует начинать с подведения проводов питания к монтажной коробке. Затем между реле и нагревателем нужно установить и подключить датчик температуры, укладывающийся в гофрированную трубу.
Само реле размещается в монтажной коробке. При наличии помех в виде гофр, их следует устранить. Терморегулятор нужно расположить строго горизонтально по уровню. Панель управления ставится на свое постоянное место и крепится при помощи винтов.
Обзор производителей
Для теплых полов выпускается множество моделей терморегуляторов. Несколько наиболее популярных моделей представлены в таблице.
| Модель | Производитель | Характеристики | Стоимость примерная, руб. |
| ТР 721 | «Специальные системы и технологии» Россия | Максимальный ток нагрузки 16 А Потребляемая мощность 450 мВт | 4800 |
| AT10F | Salus Польша | Диапазон температуры 30-90 Точность настройки 1 Напряжение 230 VAC 10(5) A | 1750 |
| BMT-1 | Ballu | Диапазон температур 10 — 30 °C Максимальный ток 16 А | 1150 |
О проверке
Данная процедура необходима при наличии проблем с запуском бытового прибора. Их игнорирование приведет к его полному выходу из рабочего режима. Проще предотвратить серьезные нарушения, своевременно проверив пусковое реле. Эта деталь необходима для предотвращения неисправностей в случае снижения температуры.
Перепады приводят к замыканию контактов терморегулятора, в результате чего пусковое реле осуществляет запуск мотора-компрессора. Все это происходит за 2-3 секунды. Если же ожидаемая реакция не проявилась, то есть мотор не перешел в рабочий режим, остается провести диагностику и исправить возникшие неполадки. Сделать это можно самостоятельно или с помощью мастера.
Задняя панель холодильника
Чтобы проверить пусковое реле холодильника, необходимо следовать инструкции:
- Проводим визуальный осмотр механизма. Пусковое реле будет функционировать как полагается, если зафиксировано в вертикальном положении. В противном случае сердечник, являющийся частью катушки, не успеет втянуться за отведенный период времени. Во избежание ошибки на устройстве имеется специальная метка. Если реле находится в правильной позиции, значит ошибку следует искать в другом месте.
- Располагаем механизм на рабочем столе для дальнейших манипуляций:
- реле марки РТК-Х и РТП-1 размещаем стрелкой вниз;
- деталь с обозначением LS-08B кладем тыльной поверхностью вверх;
- устройство ДХР помещают так, чтобы клеммы находились на виду.
- Проверяют наличие контакта между клеммами
Сделать это можно посредством тестера
Особое внимание следует обратить на гнезда. Если на них имеются следы горения, то проводить диагностику далее смысла нет
Ремонту пусковое реле уже не подлежит. Вернуть его работоспособность уже невозможно.
- При отсутствии связи между контактами приступаем к их очищению
Для осуществления данной процедуры используют наждачную бумагу и ткань, смоченную спиртовым раствором.
- Последовательно осматриваем и проверяем все другие запчасти (шток, катушку, сердечник), одновременно избавляясь от коррозионного покрытия и загрязнений.
- Собираем пусковое реле в обратном порядке (при отсутствии видимых повреждений) и вставляем в холодильник.
- Проводим пробный запуск бытового прибора.
Если результат нулевой, значит пусковое реле требует замены, но перед тем как покупать оригинальную деталь для агрегата Индезит или Атлант, необходимо проверить холодильник без реле. Возможно, что неисправность локализуется в моторе-компрессоре Aspera. Перед тем как проверять пусковое реле в домашних условиях, посмотрите видео.
Проверка реле
Принцип работы
Познакомившись с конструкцией и типами устройств, необходимо разобраться с принципом работы теплового реле. На каждом электромоторе производитель устанавливает табличку с техническими характеристиками. Одной из наиболее важных среди них является показатель номинального рабочего электротока. Сегодня используется много агрегатов, во время пуска или работы которых это значение может существенно превышаться.
Если перегрузки наблюдаются в течение длительного временного отрезка, то возможен перегрев катушек, разрушение изоляционного слоя и последующий выход мотора из строя. Защитные ТР способны влиять на цепь управления, размыкая контакты либо подавая предупреждающий сигнал обслуживающему персоналу. Приборы монтируются в силовую электроцепь перед двигателем, чтобы иметь возможность контролировать показатель проходящего через агрегат тока.
Во время настройки защитного устройства параметры выставляются в бо́льшую сторону от номинального паспортного значения на величину от 10 до 20%. К вопросу настройки реле нужно подходить ответственно, так как разъединение цепи при перегрузке происходит не мгновенно. В зависимости от различных факторов для этого может потребоваться 5−20 минут.
Как подобрать автоматический выключатель для двигателя
Правильный подбор автоматического выключателя для защити электродвигателя имеет огромное значение для оборудования. Надежность работы, защита двигателя от аварийных режимов работы и проводки напрямую зависит от подбора автоматического выключателя.
В этой статье наведем условия выбора автоматического выключателя для защиты электродвигателя. Для того чтобы выбрать автоматический выключатель необходимо знать:
— номинальный ток двигателя;
— кратность пускового тока к номинальному;
— максимально допустимый ток электропроводки.
Номинальный ток двигателя – это ток который имеет электродвигатель во время работы при номинальной мощности. Он указывается на паспорте электродвигателе или берется с таблиц паспортных данных электродвигателей.
Кратность пускового тока к номинальному – это соотношение пускового ток который возникает в электродвигателе во время пуска к номинальному. Он тоже указывается на паспорте электродвигателя или в таблицах электродвигателей.
Максимально допустимый ток электропроводки – это допустимый ток, который может проходить по проводу, кабеля, что подключен к электродвигателю.
Условия для правильного выбора автоматического выключателя для защиты электродвигателя:
— номинальный ток автоматического выключателя должен бить больше или равен номинальному току электродвигателя. Например: ток электродвигателя АИР112М4У2 Ін. дв. =11,4А выбираем автоматический выключатель ВА51Г2534 на номинальный ток Ін. = 25А и ток расцепителя Ін..рас. = 12.5А.
После этого проверим автоматический выключатель на не срабатывания при пуске электродвигателя используя условие :
Iу.е.>kзап. · kр.у ·kр.п. ·Iн.дв ·kі
Обратите внимание
где Kзап . — коэффициент запаса, который учитывает колебания напряжения, Kзап . = 1,1 ;
kр.у — коэффициент, который учитывает неточность вставки по току срабатывания электромагнитного расцепителя автоматического выключателя , Kр.у = 1,2 ;
kр.п. — коэффициент, который учитывает возможное отклонение пускового тока от его номинального, kр.п. = 1,2 ;
K і — каталожная кратность пускового тока электродвигателя;
Iн.дв — номинальный ток двигателя , А.
Iу.е = 14 · Iн.рос = 14 · 12,5 = 175А
З таблицы электродвигателей находим K і = 7,0 для электродвигателя АИР112М4У2.
Подставляем в условие и определяем
175А > 1,1·1,2·1,2·7,0·11,4
175А > 126,4А
Условие выполнилось, следовательно, автоматический выключатель не сработает при запуске двигателя.
— номинальный ток автоматического выключателя должен быть меньше предельно допустимого тока кабеля которым питается электродвигатель. Например: подключение сделано кабелем АВРГ (3х2,5) который имеет допустимый ток Iдоп =27А. Для водного автомата для защиты электродвигателя условие выполняется потому, что Iдоп =27А > Ін. = 25А .
В этой статье вы узнали как правильно, используя условия выбора правильно подобрать автоматический выключатель для защиты электродвигателя.
Существующие типы устройств
Класс тепловых реле включает несколько видов: ТРН,РТЛ, ТРП, РТИ, РТТ. Применение каждого обусловлено особенностями конструкции.
Первое в этом ряду, токовое реле двухфазное (ТРН), используют в основном для электрозащиты двигателей асинхронных, имеющих короткозамкнутый ротор. Как правило, они работают от сети с номиналом до 500 В, частотой 50 Гц.
Оснащено реле ручным механизмом управления контактами. Габариты ТРН дают возможность встраивать их в комплектные устройства как закрытого, так и открытого типа станций, координирующих работу приводов. Функцию защиты от КЗ они не выполняют и сами нуждаются в ней.
Реле ТРП имеют механизм, устойчивый к вибрациям, ударопрочный корпус. Разработаны для охраны асинхронных трехфазных двигателей, функционирующих в условиях больших механических нагрузок.
Рассчитаны они на максимальный ток 600 А и напряжение максимум 500 В, а в цепях с постоянным током — 440 В. Автоматика нечувствительна к внешней температуре и срабатывает тогда, когда показатель превышает 200 °C.
Устройства РТЛ — трехфазные, кроме защиты двигателя от перегрузок, предохраняют от заклинивания ротор. Они страхуют его от поломок в случае перекоса фаз, при затяжном пуске.
Работают автономно с клеммниками КРЛ и в модификации с магнитным пускателем ПМЛ. Токовый рабочий промежуток — от 0,10 до 86 А.
Контактор в паре с тепловым реле. Когда устройство срабатывает, нормально замкнутый и нормально разомкнутый контакт синхронно меняют свое положение
РТТ-приспособление защищает асинхронные двигатели от токовых бросков, перекоса фаз, заклинивания и других нештатных ситуаций. Используется и как самостоятельный прибор, и в виде встройки в пускатели ПМА, ПМЕ.
Изделие трехфазное РТИ наделено теми же функциями, что и предыдущее, но используется в модификации с пускателями КТМ и КМИ.
Выбор теплового реле для холодильника
Тепловые реле для холодильников разделяются на две основные группы:
- электронные;
- механические.
Электронная модель является более распространенной. Конструкция ее предполагает наличие датчика температуры полупроводникового типа и блока управления. Схема электронного реле достаточно сложна, но преимуществом таких устройств следует назвать высокую точность определения температуры и регулирования режимов функционирования холодильного оборудования.
Механические реле отличаются высокой надежностью и продолжительностью службы. К достоинствам таких регуляторов относится простота замены при неисправности. Устройство работает в соответствии с температурой испарителя, а электронный прибор — по температуре воздуха.
Схема подключения
Сложность в подключении заключается в том, чтобы не перепутать реле различного назначения, так как одни из них предназначены для работы в морозильных камерах, другие же могут функционировать только при плюсовых температурах.
Каждый провод согласно цветовой маркировке имеет свое предназначение:
- красный, черный либо оранжевый — соединение реле с компрессором;
- коричневый — фазная жила, подключающая к розетке;
- зеленый, желты или белый — к лампочке холодильника;
- зелено-желтый полосатый — заземляющий проводник.
Принципиальная схема для подключения теплового регулятора марки ТАМ-125 для холодильника
Обзор производителей
Для холодильников производится большое количество моделей терморегуляторов. Обзор наиболее популярных из них представлены в таблице.
| Модель | Характеристики | Стоимость примерная, руб. |
| PFN-C174S-03EB | Диапазон температуры от −19℃ до −14,5℃ | 335 |
| ТАМ 133 K60-L1102 | Температура min = -10,4 °C, max = -25 °C. | 330 |
| K-59-P4881 | Диапазон температуры от −24℃ до 3,5℃ | 315 |
Принципиальные схемы включения электротеплового реле.
В схеме с тепловым реле используют нормально-замкнутый контакт реле КК1.1 в цепи управления пускателем, и три силовых контакта КК1, через которые подается питание на электродвигатель.
При включении автоматического выключателя QF1 фаза «А», питающая цепи управления, через кнопку SB1 «Стоп» поступает на контакт №3 кнопки SB2 «Пуск», вспомогательный контакт 13НО пускателя КМ1, и остается дежурить на этих контактах. Схема готова к работе.
При нажатии на кнопку SB2 фаза через нормально-замкнутый контакт КК1.1 поступает на катушку магнитного пускателя КМ1, пускатель срабатывает и его все нормально-разомкнутые контакты замыкаются, а нормально-замкнутые размыкаются.
При замыкании контакта КМ1.1 пускатель встает на самоподхват. При замыкании силовых контактов КМ1 фазы «А», «В», «С» через контакты теплового реле КК1 поступают на обмотки электродвигателя и двигатель начинает вращение.
При увеличении тока нагрузки через силовые контакты термореле КК1, реле сработает, контакт КК1.1 разомкнется и пускатель КМ1 обесточится.
Если возникнет необходимость в простой остановке двигателя, то достаточно будет нажать на кнопку «Стоп». Контакты кнопки разорвутся, фаза прервется и пускатель обесточится.
На фотографиях ниже показана часть монтажной схемы цепей управления:
Следующая принципиальная схема аналогична первой и отличается лишь тем, что нормально-замкнутый контакт термореле (95 – 96) разрывает ноль пускателя. Именно эта схема получила наибольшее распространение из-за удобства и экономичности монтажа: ноль сразу заводят на контакт термореле, а со второго контакта реле бросают перемычку на катушку пускателя.
При срабатывании термореле контакт КК1.1 размыкается, «ноль» разрывается и пускатель обесточивается.
И в заключении рассмотрим подключение электротеплового реле в реверсивной схеме управления пускателем.
От типовой схемы она, как и схема с одним пускателем, отличается лишь наличием нормально-замкнутого контакта реле КК1.1 в цепи управления, и тремя силовыми контактами КК1, через которые запитывается электродвигатель.
При срабатывании защиты контакты КК1.1 разрываются и отключают «ноль». Работающий пускатель обесточивается и двигатель останавливается. При возникновении необходимости в простой остановке двигателя достаточно нажать на кнопку «Стоп».
Вот и подошел к логическому завершению рассказ о магнитном пускателе.Понятно, что только одних теоретических знаний мало. Но если Вы будете практиковаться, то сможете собрать любую схему с применением магнитного пускателя.
И уже по сложившейся традиции небольшой видеоролик о применении электротеплового реле.
Выбор теплового реле для электродвигателя
Главное требование, предъявляемое к тепловым регуляторам электромоторов — соответствие номинала прибора току устрйоства, подлежащего защите. При этом сами реле также обеспечиваются защитой от КЗ, потому в любую схему подключения требуется включение предохранителей.
Таблица для правильного подбора теплового реле электродвигателя по номиналу тока
Совет №1: Следует заранее определиться с условиями, в которых будут работать тепловые реле. Если работа двигателя с высокой долей вероятности будет производиться в аварийноопасных условиях, не связанных с увеличением потребления им электроэнергии, то в таких случаях реле не смогут обеспечить эффективную защиту и будут просто бесполезны.
При не связанности тепловой защиты мотора с любыми специальными требованиями, реле с легкостью можно подбирать по представленной выше таблице с наиболее соответствующими техническими параметрами.
Также защитный прибор подбирается по наибольшему рабочему току реле, не превышающему номинального тока подлежащего защите электромотора. Несмотря на это, рекомендуется выбрать реле таким, чтобы его установочный ток немного превосходил номинал двигателя.
Необходимо иметь в виду, что возможно выполнение регулировки тока реле с большим запасом в ту или иную сторону — этим обеспечивается максимально регулируемая и эффективная защита.
Современные наружные реле защиты двигателя
Усовершенствованные наружные системы защиты двигателя также обеспечивают защиту от перенапряжения, перекоса фаз, ограничивают число включений/выключений, устраняют вибрации. Кроме того, они позволяют контролировать температуру статора и подшипников через датчик температуры (PT100), измерять сопротивление изоляции и регистрировать температуру окружающей среды. В дополнение к этому усовершенствованные наружные системы защиты двигателя могут принимать и обрабатывать сигнал от встроенной тепловой защиты. Далее в этой главе мы рассмотрим устройство тепловой защиты.
Наружные реле защиты двигателя предназначены для защиты трёхфазных электродвигателей при угрозе повреждения двигателя за короткий или более длительный период работы. Кроме защиты двигателя, наружное реле защиты имеет ряд особенностей, которые обеспечивают защиту электродвигателя в различных ситуациях:
• Подаёт сигнал прежде, чем возникает неисправность в результате всего процесса
• Диагностирует возникшие неисправности
• Позволяет выполнять проверку работы реле во время техобслуживания
• Контролирует температуру и наличие вибрации в подшипниках
Можно подключить реле перегрузки к центральной системе управления зданием для постоянного контроля и оперативной диагностики неисправностей. Если в реле перегрузки установлено наружное реле защиты, сокращается период вынужденного простоя из-за прерывания технологического процесса в результате поломки. Это достигается благодаря быстрому обнаружению неисправности и недопущению повреждений электродвигателя.
Например, электродвигатель может быть защищён от:
• Перегрузки
• Блокировки ротора
• Заклинивания
• Частых повторных пусков
• Разомкнутой фазы
• Замыкания на массу
• Перегрева (с помощью сигнала, поступающего от электродвигателя через датчик PT100 или терморезисторы)
• Малого тока
• Предупреждающего сигнала о перегрузке
Особенности монтажа
Но при этом тепловое реле срабатывает в отличие от магнитного пускателя не по воле человека, а от перегрузки по току асинхронного двигателя. Его также можно без особых проблем задействовать своими руками в схеме управления асинхронным движком. В связи с этим не будет лишним напомнить умельцам о том, что любые работы по присоединению электрических цепей к сети должны начинаться с гарантированного отключения напряжения в месте подключения с последующим контролем этого индикаторной отвёрткой или тестером.
- Чтобы правильно подключить магнитный пускатель и тепловое реле надо вначале определить величину напряжения, на которое они рассчитаны. Его значение указывается как в техническом паспорте, так и на шильдике, расположенном на корпусе устройства.
- Если указано напряжение 220 В устройство необходимо подключать к фазному напряжению, то есть к фазному и нулевому проводам. Если указано напряжение 380 В для подключения используется линейное напряжение, то есть к фазным проводам двух любых фаз.
- Если напряжение не будет соответствовать паспортным данным устройства, возможна, либо его порча от перегрева, либо неправильная работа по причине недостаточно сильного магнитного поля в катушке управления.
Особенностью работы магнитного пускателя является его контакт, который, замыкаясь, шунтирует кнопку включения его управляющей катушки. Это позволяет выполнять коммутацию электрических цепей кратковременным нажатием кнопки «пуск», что удобно и легко для пользователя. При подключении пускателя надо будет присоединять нормально разомкнутый контакт и нормально замкнутый контакт. Их вид в самом устройстве и на электрической схеме показан на изображении. Они используются для управления катушкой пускателя и располагаются в управляющем блоке пускателя. Он называется «кнопочный пост». В нём установлены две кнопки. Каждая из них приводит в действие: одна нормально замкнутый контакт и одна нормально разомкнутый контакт. Кнопки окрашены обычно в чёрный цвет (используется для пуска или реверса), и в красный цвет (используется для остановки двигателя отключением катушки пускателя).
Как выбрать реле
Реле подбирается в зависимости от условий, в которых будет использоваться
При этом важно хорошо знать и понимать характеристики, которые указаны в техническом паспорте. Несоблюдение одного или нескольких из них может иметь неприятные последствия как для потребителя, так и для реле
Одним из важных значений, которое указывается для реле является номинальный ток. Имеется в виду сила тока потребления конкретного прибора, к которому будет подключаться реле. Эту цифру можно найти в технических характеристиках потребителя. Если реле будет попеременно применяться с различными приборами, тогда должен быть указан диапазон допустимой силы тока.
Реле могут использоваться как для однофазной, так и для трехфазной цепи, именно поэтому важно обращать внимание на то, какое напряжение указано: оно может быть 220 или 380 вольт. Если в паре с ТР планируется использовать пускатель, тогда особое внимание необходимо уделить количеству контактов. Кроме силы тока потребителя, важно знать его мощность, которая также учитывается при выборе определенной модели реле
Если включение реле планируется в трехфазную сеть, тогда лучше приобрести модуль, который способен обеспечить дополнительную защиту при перекосе фаз или прогорании проводников
Кроме силы тока потребителя, важно знать его мощность, которая также учитывается при выборе определенной модели реле. Если включение реле планируется в трехфазную сеть, тогда лучше приобрести модуль, который способен обеспечить дополнительную защиту при перекосе фаз или прогорании проводников
Как подключить тепловое реле
Замкнутый контакт (normal connected), при помощи которого производят подключение теплового модуля к магнитному пускателю, обозначают NC или НЗ, что расшифровывается, как нормально замкнутый. Буквенным сочетанием NO обозначают нормально разомкнутый контакт.
В несложной схеме он применяется для подачи сигнала, свидетельствующего о срабатывании защиты двигателя из-за превышения пороговой температуры.
При внедрении в сложные схемы управления он способен формировать в аварийном порядке сигнал выведения из рабочего состояния конвейера.
Тепловое реле размещают за контакторами, но перед электродвигателем. Подсоединение контакта normal connectde к кнопке «Стоп» на пульте управления осуществляют по последовательной схеме (+)

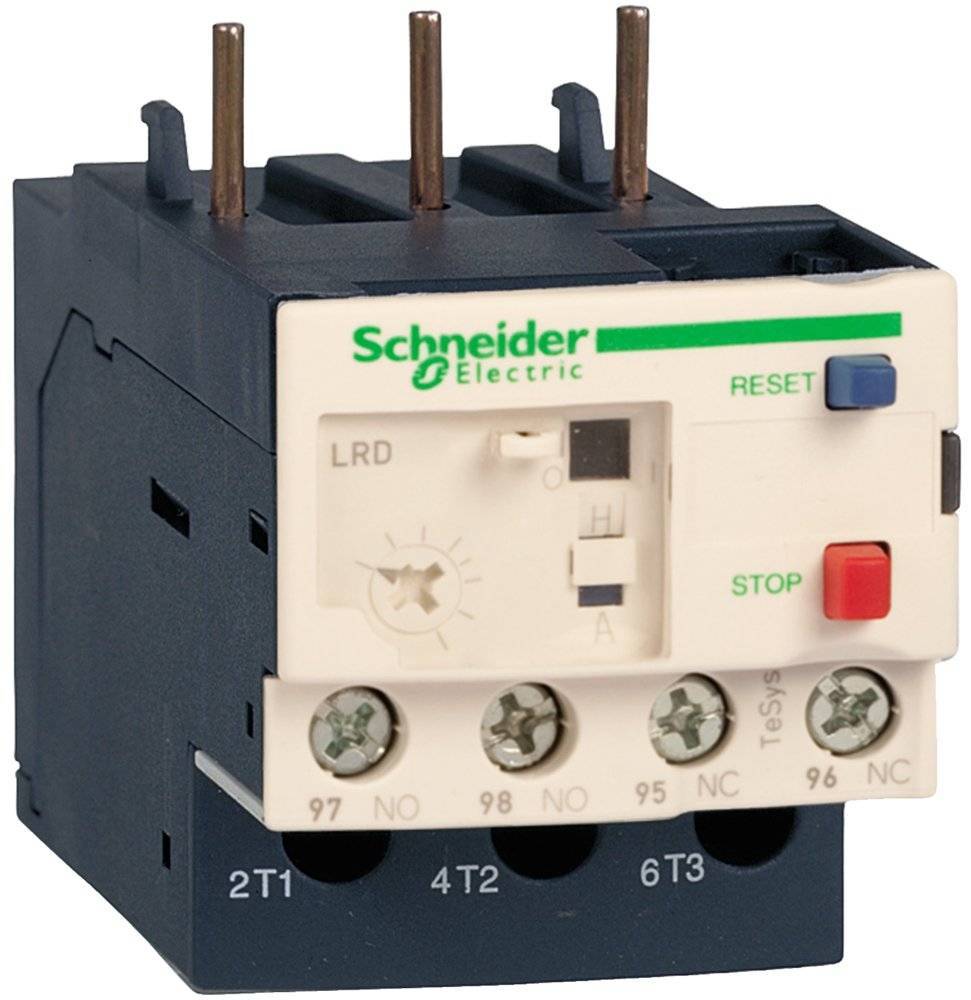

Обозначение клемм контакторов диктует ГОСТ: нормально замкнутый — 95-96, нормально разомкнутый — 97-98. К первой паре подключают пускатель, вторую используют для схем сигнализации. Так как двигатель и тепловое реле нужно защищать от КЗ, цепь должна содержать автомат защиты.
Схема прибора включает кнопки «Тест» и «Стоп» или «Сброс». С помощью первой проверяют работоспособность, а второй — отключают защиту вручную.
При помощи переключателя поворотного взвода после включения защиты вновь запускают электродвигатель. На стеклянную крышку изделия наносят маркировку и пломбируют.
Если исходить из типа подключения, можно выделить две большие группы термореле:
- первая группа – устройства, монтируемые за магнитным пускателем и те, что подключаются с использованием перемычек;
- вторая группа – приборы, устанавливаемые на контактор пускателя непосредственно.
В последнем случае при запуске основная нагрузка приходится на контактор. Здесь тепловой модуль оснащен медными контактами, подключенными к входам пускателя непосредственно.
Схема теплового реле. На нее нанесены обозначения управляющих элементов и выводов. У разных моделей эти обозначения могут отличаться (+)
К ТР подключают провода от двигателя. Само реле в такой схеме представляет промежуточный узел, анализирующий ток, протекающий транзитом к двигателю от магнитного пускателя.
