Высота установки выключателей и розеток

Розетки для работы на улице

Если Вы являетесь обладателем частного дома, загородной усадьбы или обычных 6-ти соток с вагончиком, тогда нет необходимости говорить о разнообразии ситуаций, когда “под рукой” нужна простая розетка. Дабы избежать закупку 100-метровых удлинителей, рационально установить необходимое количество розеток на внешней стороне любого объекта.

Влагозащищённые розеточные блоки можно устанавливать практически куда угодно: стена здания, на деревянной опоре беседки, на “палубе” мини-бассейна, внутри каменной/кирпичной опоры забора, на внешней стороне стены гараж или иного подсобного помещения.


Инновационные технологии проникают везде и повсюду, не отстают в этом плане даже такие общественные места как парки, скверы, набережные. Теперь нет нужды бежать домой чтобы зарядить любимый девайс

В такие розеточные разъёмы легко можно подключать фактически любой электрический инструмент или специальное оборудование, которое является более экономичным в части потребления энергоресурсов в отличии от устройств на бензиновых и дизельных моторах.

Например, в розетку включаем электропилу, электрические ножницы-секаторы, электрический мангал и печь, погружной насос и нагнетательный водяной/воздушный компрессор. Переходим к пассивному отдыху – в такие розетки легко подключаем выносную аудио-систему, телевизионную панель и многое другое.

В независимости от цели эксплуатации “уличной” розетки, рекомендуем придерживаться некоторых замечаний по выбору места и способу монтирования электрического разъёма:

  • розетку желательно устанавливать под любым выступом или козырьком;
  • высота от поверхности земли минимум 75-80 см (учитываем возможный уровень снежного покрова);
  • кабель для розетки должен быть с защитным заземлением;
  • подводка провода в розетку исключительно снизу – это позволит стекающей воде не попасть внутрь электрического оборудования.

Внутри розетки должны быть предусмотрены защитные мембраны, а контактная группа изготовлена из бронзы или какого-либо медного сплава. Такая “уличная” влагостойкая розетка интегрируется в индивидуальный пакетник – это позволит обезопасить остальную часть сети электропитания в случае неисправности.

Что нужно знать при составлении схемы расположения розеток?

В первую очередь — какое их количество будет оптимальным конкретно для вашей кухни. Слепо следовать соседским советам в этом — заведомо проигрышная затея, потому что успешность монтажа определяет контекст, а не какое-то единое для всех решение.

Эта цифра зависит от того, сколько бытовых приборов размещено у вас на кухне и какой мощности они требуют, а также от конфигурации гарнитура и комнаты в целом.

Количество электроприборов

Обычно основную группу неподвижной бытовой техники называют стационарной. К ней относятся холодильник (встроенный или отдельно стоящий), вытяжка, духовой шкаф, варочная панель, стиральная и посудомоечная машина. Соответственно, для каждого из перечисленных приборов нужна отдельная розетка.

Добавьте к тому еще и электроприборы вспомогательные, временные: они часто передвигаются и смещаются с места на место. Это чайник, блендер, мультиварка. А также светильники, которые также требуют питания от сети.

Сложите все единицы — и к полученному числу добавьте еще 2-3 розетки. Это и будет нужное их количество на кухне.

Суммарная мощность основной техники

Основную нагрузку на сеть дает самая крупная бытовая техника. Уточнить нужные значения по потребляемым киловаттам  можно по прилагаемой к ней документации.

Если лень искать, воспользуйтесь нашей таблицей, в которой отражены усредненные показатели. Этого вполне достаточно для того, чтобы составить схему правильно.

ПриборМощность (Вт)
Бойлер2 000
Микроволновая печь2 000
Холодильник100
Стиральная машина2 500
Электрочайник2 000
Электроплита5 000 — 15 000
Посудомоечная машина1 500 — 2000
Светильники200

Советы эксперта Дмитрий электрик-ремонтник Чтобы исключить перегрузки и короткие замыкания, рассчитывайте электроразводку примерно на 20 кВт мощности. Это больше, чем нужно даже в том случае, если ваша кухня предельно напичкана бытовыми приборами. Зачастую хватает и 15 кВт, ведь практически никогда все они не работают одновременно.

Местоположение

Простую арифметику мы уже разобрали выше: на каждую единицу бытовой техники нужна своя розетка. К этому количеству добавьте еще по 2-3 розетки по левому и правому краю столешницы и как минимум одну возле обеденного комплекса. Хорошо, бы и у входа разместить еще одну дополнительную — рядом с выключателем.

Руководствуйтесь удобством и официальными правилами при определении места монтажа. Разумеется, здесь работает закон масштаба: чем большей площадью располагаете, тем большее количество розеток должно быть в зоне доступности.

Правила установки электрической бытовой техники

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Высота розеток и выключателей над столешницей на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

  1. Некоторые рекомендации по расположению розеток на кухне:
  2. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
  3. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
  4. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
  5. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
  6. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.
  • Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления:
  • духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
  • для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
  • под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Высота розеток для телевизора на стене

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175 см, удобнее всего расположить телевизор на высоте 120 см от пола до центра экрана. Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю. Конкретная высота установки розетки зависит от диагонали телевизора. Сюда же выводим и антенный кабель.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

  • Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
  • Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
  • Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

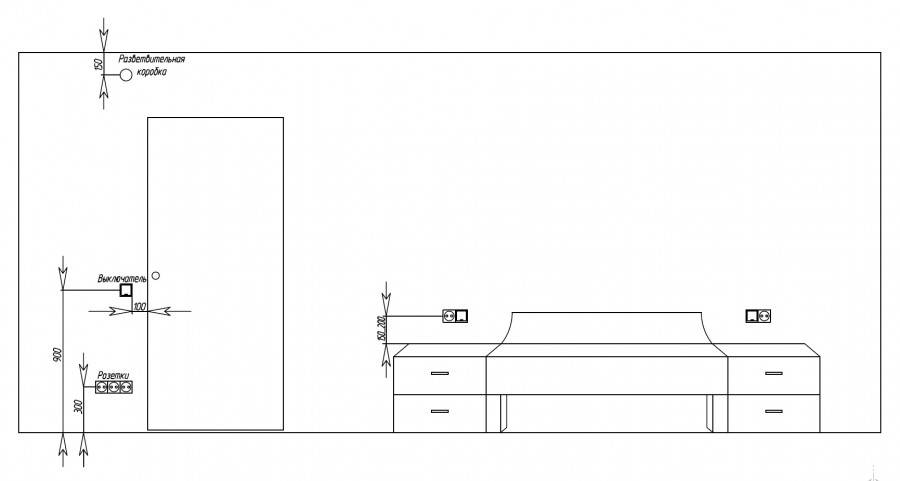

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

  • С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
  • Основной выключатель ставится в комнате сразу при входе.
  • Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

Подготовка к монтажу, правильное проектирование

Установка и переустановка начинается с составления подробного плана. В нём отражается точное место каждого прибора, размеры и количество. При разработке проекта следует учитывать расположение линий энергоснабжения и распределительных коробок. Выбрать правильную высоту от уровня пола. Чем подробнее план и чем лучше он привязан к «местности», тем меньше затрат понадобится на его реализацию. Практика показала, что грамотно продуманный проект экономит до 20% средств и до 30% времени.

Видео: розетки на кухне

Для того чтобы проект в полной мере соответствовал реальной картине, на нём должны отражаться:

  1. Дверные и оконные проёмы.
  2. Местоположение мебели, бытовой техники и компьютерной сети.
  3. Зоны повышенной опасности: водоснабжения и газопровода.

Очень важно правильно подобрать сечение токонесущих кабелей. Суммарная мощность потребителей не должна превышать пропускную способность проводника. Розетки и выключатели выбираются заводского изготовления и с номинальными характеристиками, соответствующими параметрам сети

(230 В и 6 А)

Розетки и выключатели выбираются заводского изготовления и с номинальными характеристиками, соответствующими параметрам сети. (230 В и 6 А).

В детских комнатах целесообразно устанавливать розетки с автоматическими запорными шторками. В санузлах — устройства с индексом IP 66 (показатель максимальной влагостойкости). Снаружи дома рекомендуется использовать розетки, снабжённые крышкой.

Устанавливаются розетки снабжённые дополнительными средствами защиты

Также следует придерживаться простых правил:

  1. Расстояние между выключателями и системами инженерных коммуникаций — не менее 0,5 м.
  2. Расстояние от кухонной мойки — не менее 0,8 м.
  3. Промежуток между выключателем и наличником двери (окна) – от 0,1 м.
  4. Для стационарных электроприборов (телевизор, стиральная и посудомоечная машина, компьютер) устанавливаются отдельные розетки, расположенные к ним в непосредственной близости.

Для наружного расположения

Наружная проводка имеет ряд неоспоримых преимуществ. Прежде всего — это доступность всей линии электропередачи и относительная простота установки. Для такого вида проводки не нужно штробить стены и устанавливать в каждой точке подрозетники. В случае переформатирования разводки, все линии быстро и легко демонтируются без нарушения внешнего вида. Также легко собираются вновь. Использование кабель-каналов позволяет мобильно добавлять новые линии в случае необходимости.

Устройство наружной проводки при помощи кабель-каналов

Разводка кабелей в виде витой пары на изоляторах придаёт интерьеру оригинальность в стиле «ретро».

Прокладка кабелей в виде витой пары

Однако некоторые характеристики невыгодно отличают наружную проводку от скрытой. Это больший риск механического повреждения и контакта с токопроводящими (или горючими) поверхностями стен. Поэтому при монтаже предусмотрены дополнительные защитные мероприятия. Так, например, каждая точка должна быть оборудована подложкой из диэлектрического материала. А расстояние провода от стены не должно быть менее 10 мм. При выборе выключателей и розеток следует отдавать предпочтение тем приборам, которые изготовлены из качественного пластика и имеют толстостенный корпус.

Для скрытого расположения

При обустройстве скрытой проводки риски механических повреждений значительно ниже. Механизмы устанавливаются внутрь стены, кабеля «прячутся» в специально подготовленных каналах — штробах. Такая работа, конечно, более затратная и трудоёмкая, но это с лихвой окупается надёжностью и компактным внешним видом. Обязательное условие установки современного выключателя или розетки — подрозетник, который представляет собой пластиковую коробку округлой или прямоугольной формы.

Фиксация подрозетника на гипсовом растворе

Подрозетник крепится в толще стены при помощи цементного или гипсового раствора

При установке следует обращать внимание на правильную посадку коробки, края подрозетника не должны возвышаться над плоскостью стены. Чтобы во время монтажа раствор не попал во внутреннее пространство подрозетника, рекомендуется заклеивать отверстия скотчем

количество розеток на кабеле 3х2,5

Про последовательное соединение. Ничего на ум, кроме как спаять несколько лампочек на 12 В последовательно, чтобы набрать в сумме Так в «Юном технике» рассказывали про елочную гирлянду своими руками. Короче, лампочек надо штук 19, можно брать автомобильные.

Только паять надо аккуратно, чтобы не расплавить цоколь и не испортить лампочку. Одна перегорит — вся цепь разомкнется, светить не будет. Ответьте, правильное ли у меня понятие про последовательное и параллельное соединение, или я в чем-то не прав? Возможно, среди профессионалов-электриков понятия в чём-то другие? Да это может быть любое количество электроточек на линии.

Общие рекомендации

Что же делать в таком случае, какой стандарт установки от пола выбрать? Специалисты рекомендуют делать исходя из собственного удобства. Для этого перед монтажом электропроводки нужно разработать план расстановки мебели и электроприборов. А отталкиваясь от этого плана высчитывать, на какой высоте от пола устанавливать устройство в той или иной комнате. В этом случае удается отлично сочетать евростандарт, дизайнерские особенности и удобство подключения. Приведем несколько рекомендаций, как это можно осуществить.

Спальня

В спальне будет уместно установить двойную розетку возле кровати для подключения ночника или зарядного устройства. В этом случае оптимальная высота установки составляет 60–70 см: обычно именно такую высоту имеют прикроватные тумбочки.

Резервную розетку в спальне делают по евростандарту: это удобно для подключения пылесоса, вентилятора или другой техники. Если в спальне планируется установка телевизора, то розетку можно поднять на высоту экрана, спрятав ее таким образом.

Ванная

Здесь помимо удобства, нужно помнить о безопасности. Поскольку в ванной комнате постоянно влажно и существует риск подтопления, установка розеток должна производиться с умом. Желательно делать их на высоте не менее 50 см от пола, поскольку в ванной нет низкорасположенных электроприборов. При этом нужно выдерживать рекомендованные ПУЭ расстояния до душевых кабинок: не ближе 60 см.

Кухня

Здесь все несколько сложнее – на кухне устанавливают большое количество бытовой техники, поэтому электрическую разводку необходимо тщательно продумать. Приведем несколько общих рекомендаций:

Первую группу розеток для подключения напольной техники (холодильника, посудомоечной машины) устанавливают по евростандарту; Силовая группа для настольных электроприборов (микроволновая печь, чайник и так далее) располагается на высоте 110 см от пола

При этом важно учитывать расположение кухонного фартука; Для установки и подключения вытяжки розетку делают почти под потолком, на высоте 2 метра.. Что касается выключателей, то их установка и расположение также зависит от типа помещения. Например, в коридоре или на лестнице лучше всего установить проходной переключатель

Например, в коридоре или на лестнице лучше всего установить проходной переключатель

В спальне, холле и гостиной их оптимально устанавливать по евростандарту – возле двери, на высоте опущенной руки. А для ванной комнаты оптимальным вариантом все же является советский стандарт – снаружи этих помещений, на внешней стене

Например, в коридоре или на лестнице лучше всего установить проходной переключатель. В спальне, холле и гостиной их оптимально устанавливать по евростандарту – возле двери, на высоте опущенной руки. А для ванной комнаты оптимальным вариантом все же является советский стандарт – снаружи этих помещений, на внешней стене

Что касается выключателей, то их установка и расположение также зависит от типа помещения. Например, в коридоре или на лестнице лучше всего установить проходной переключатель. В спальне, холле и гостиной их оптимально устанавливать по евростандарту – возле двери, на высоте опущенной руки. А для ванной комнаты оптимальным вариантом все же является советский стандарт – снаружи этих помещений, на внешней стене.

Вот, пожалуй, и все рекомендации, как сделать электропроводку в квартире наиболее приближенной к евростандарту и при этом максимально удобной и безопасной.

Также отметим, что перед началом монтажа квартирной электропроводки лучше всего составить подробную схему, на которой нужно отметить следующее:

  • Планируемое расположение мебели (отдельно для каждой комнаты);
  • Прохождение газовых, водопроводных и канализационных труб, а также газового оборудования;
  • Все электроприборы и место их установки;
  • Расположение в комнатах дверей и окон.

После составления такой схемы, на ней прокладывается оптимальный путь прохождения электропроводки и место установки выключателей и розеток. Следующий шаг – перенос схемы электропроводки на стены помещения, после чего можно приступать к штроблению и прокладке проводов. Таким образом, вы сэкономите силы, время и материалы: ведь расположение всех электроприборов тщательно продумано. Еще раз отметим, что современные требования к размещению этих электротехнических устройств позволяют устанавливать их, исходя из особенностей помещения и максимального удобства эксплуатации.

Высота установки розеток и выключателей по ГОСТу, ПУЭ, Евростандартам

В каждом нюансе процесса проведения любых видов коммуникаций есть свой смысл. То же касается и высоты розетки от уровня пола частного дома, либо квартиры. Она должна препятствовать вероятности механического повреждения, а также попадания внутрь нежелательной влаги.

При всем этом важно помнить, что розетка должна быть доступной и удобной для подключения шнуров электрических приборов. Какое конкретно местоположение розетки наиболее оптимально и какими стандартами этот аспект регулируется?

Долой мифы и выдумки

Большинство электриков, которые не так давно работают в профессии, сталкиваясь с процедурой замены проводки, интересуются тем, какая же все-таки должна быть высота монтирования электрических розеток по европейским стандартам. Но самое интересное то, что этого самого «евростандарта» как такового не существует. Миф о нем зародился еще в то время, когда такое понятие, как «евроремонт», только появилось и розетки устанавливались на высоте тридцати сантиметров над полом. Именно такое расстояние выбрано было из соображений технологичности дальнейшей эксплуатации. При всем этом не существовало абсолютно никаких документов, регламентирующих данный процесс.

Согласно правил ПУЭ оговаривались лишь некоторые нормы и требования, касающиеся высоты размещения розеток именно в ванной.

Само собой разумеется, что связано это с мерами защиты от поражения человека электротоком.

Как раз о данном упоминании, а также о некоторых моментах стандартов ГОСТ и СП пойдет речь далее.

Безусловно, нельзя не вспомнить стандарт советских времен, который регулировал минимальную высоту размещения подобных изделий от пола.

Составляла она на то время девяносто сантиметров.

Именно такая величина была выбрана исходя из необходимого постоянного нахождения розетки в поле зрения человека.

Высота установки и расположение розеток

Касаемо установки розеток нормативы говорят следующее:

  • в тех помещениях, в которых уровень влажности достаточно высок (это могут быть ванные комнаты, душевые, а также сауны), розетки устанавливаются на высоте одного метра над полом. Установка в самой душевой кабине строго запрещена;
  • установка как выключателей, так и розеток должна производиться не менее, чем на шесть десятых метра от дверного проема душевой (подключение розетки обязательно осуществляется через защитное устройство);
  • в жилом помещении подобные изделия устанавливаются на высоте от двух до трех десятых метра (от поверхности пола). Если в семье присутствуют маленькие дети, розетки должны быть укомплектованы защитными шторками;
  • если это кухня – устройство устанавливается на высоте одного и трех десятых метра от уровня пола, однако данный параметр может подвергнуться изменению с учетом расположения мебели.

Технология монтажа точки подключения

На момент установки розетки в электрическом щитке уже должен стоять автомат или УЗО, а сам провод выведен в санузел.

Прежде чем приступать к монтажу точки подключения, следует убедиться, что провод находится не под напряжением, прикоснувшись к зачищенным от оплетки концам кабеля индикаторной отверткой

Шаг #1 – прокладка кабеля и монтаж подрозетника

Для выполнения скрытой проводки в полости стены с помощью перфоратора проделывают штробу. Ее прокладывают по наименьшему пути под потолком параллельно напольной поверхности.

К розетке линию опускают строго вниз перпендикулярно. Проводку фиксируют в штробах с помощью дюбель-хомутов.

Чтобы наметить место размещения розетки, к центру проложенной полосы прикладывают корпус устройства. С помощью маркера делают отметки для сверления отверстия. Наметив точку размещения розетки, с помощью перфоратора, оснащенного коронкой D 68 мм, проделывают отверстие в стене.


С помощью полого сверла можно быстро и экономно проделать в стене отверстие большого диаметра под установку подрозетника стандартного посадочного размера

Стенки проделанного отверстия зачищают от остатков пыли и раздробленных элементов стены. В подготовленное посадочное место монтируют подрозетник.

Выбор подрозетника зависит от типа стены. Для установки в бетон применяют монтажные блоки без каких-либо элементов фиксации. Для гипсокартона – пластиковые стаканы, оснащенные прижимными пластинками для возможности фиксации с тыльной стороны листа. Подробнее о технологии монтажа подрозетника можно прочесть в другой статье.


Зафиксировав подрозетник в стене с помощью прижимных лапок, либо посредством нанесения на поверхность шпаклевочного или алебастрового раствора, очищают внутреннюю полость коробки и выводят провод

В установленном подрозетнике будет скрываться клеммный блок для соединений с электропроводкой, спрятанной в стене.

Шаг #2 – подключение клеммного блока

С корпуса розетки снимают декоративные элементы, оставляя только клеммный блок. На клеммах ослабляют крепежные болты, с помощью которых будут фиксироваться оголенные концы подведенных жил.


Концы электрокабеля с помощью кроссировочного ножа или бокореза зачищают от оплетки, направляя их в противоположную сторону движению инструмента

Для удобства подключения изоляция подводимых проводов выполнена разным цветом. Провод заземления окрашен в зелено-желтую оплетку, фазный представлен красной или коричневой оболочке, а нулевой – в голубой или синей изоляции.

Выведенные из пластикового «стакана» концы проводов подводят к контактам и вставляют в клеммы. Фазный и нулевой провода подключают к токоведущим клеммам: фаза справа, нейтраль слева. Заземляющий проводник подсоединяют к клемме, обозначенной аббревиатурой «PE».


Жилу заземления присоединяют к верхней или центральной клемме, оснащенной «усиками», зафиксированными на корпусе устройства

Ни в коем случае не подключайте «ноль» на заземляющую клемму.Иначе в случае отгорания рабочего «нуля» в щитке, на корпусе подключенной к сети машины будет пробивать обратная «фаза».

Корпус розетки с подключенными контактами фиксируют к подрозетнику винтами или распорными лапками. После закрепления блока проверяют добротность соединения контактов и затяжку болтов на клеммниках.

На завершающем этапе устанавливают декоративную крышку.

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности:

По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно.
Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет).

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

  • для бойлера 1,5 м;
  • для фена, бритвы – 1 м;
  • для стиральной машины не ниже метра.

Размещать изделия ниже 15 см нежелательно. Ванная комната – это помещение, в котором на полу периодически может появляться вода. Она может попасть в розетку и стать угрозой для жизни.

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

  • 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
  • 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
  • 200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В детской комнате и спальне

В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, электророзетку лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
