Как подключить счетчик самостоятельно: однофазный и трехфазный

Пошаговая инструкция по установке счетчика

Прежде всего, подготавливаем набор для работы. Нам понадобится следующее:

  • счетчик и щиток;
  • монтажные инструменты с предварительно заизолированными ручками;
  • изоляторы;
  • выключатели (автоматы);
  • провода;
  • крепежи (винты и гайки);
  • измеритель напряжения;
  • DIN-рейки.

Второй шаг

Устанавливаем учетный прибор в корпус защитного щитка. Крепление выполняем с помощью специальных фиксаторов из комплекта.

В клемму счетчика 1 входит фаза А, выходит из клеммы 2 на нагрузку; фаза В входит в 3 клемму, выходит в 4 и фаза С входит в 5, а выходит из 6. 7 и 8 — нулевые

Третий шаг

Устанавливаем выключатели. Их будем крепить к DIN-рейке специальной подпружиненной защелкой. Саму же рейку предварительно фиксируем винтами к опорным изоляторам.

Четвертый шаг

Выполняем установку заземляющей и защитной шин. Крепим их к DIN-рейке либо же изоляторам в корпусе защитного щитка. Фиксацию выполняем винтами и гайками. Шины размещаем на таком расстоянии, чтобы вероятность замыкания проводов была исключена.

Сначала подключаем нагрузку на выключатели, после соединяем автоматы со счетчиком и только после этого выполняем подключение самого учетного прибора.

Пятый шаг

Подключаем нагрузки. Фазу пускаем на нижние зажимы выключателей, ноль соединяем с нулевой шиной, а провод заземления подключаем к шине заземления.

Шестой шаг

Устанавливаем перемычки, соединяющие зажимы сверху наших автоматов. Перемычки продаются в специализированных магазинах. Предварительно покупаем нужное количество перемычек по числу автоматов.

Седьмой шаг

Подключаем электросчетчик к нагрузке. Для этого выход «фазы» (является третьим зажимом учетного прибора) соединяем с верхними зажимами автоматов. Далее соединяем выход «нуля» (представлен четвертым зажимом учетного прибора) с нулевой шиной.

Восьмой шаг

Закрепляем корпус щитка электросчетчика на стене или другом подходящем для этого ровном основании. Выдерживаем удобную высоту.

Девятый шаг

Находим фазу, ноль и заземление. При отсутствии заземления проверяем специальным индикатором каждую жилу. Это простое приспособление поможет нам найти фазу. Если же заземление присутствует, вы легко его узнаете – обычно эта жила окрашена или помечена зеленым цветом.

Тринадцатый шаг

Обращаемся в местное представительство службы энергосбыта для дополнительной проверки и опломбирования учетного оборудования.

На этом работа по собственноручному монтажу и подключению электрического счетчика завершена.

Поздравляем, вы успешно справились со всеми мероприятиями и сэкономили деньги на услугах сторонних монтажников!

Видео – Схема подключения электросчетчика

В принципе, все аналогично, только фаз в данном приборе не одна, а три

Внимание! В схеме подключения трехфазного счетчика необходимо учитывать цветовую маркировку проводов. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом. Поэтому давайте рассмотрим простую прямую схему с автоматами, вот она снизу: Схема с автоматами

Поэтому давайте рассмотрим простую прямую схему с автоматами, вот она снизу: Схема с автоматами

  • На входе установлен четырехполюсной автомат.
  • Сначала монтируется одна фаза, к примеру, желтая (см. схему). От вводного автомата к клемме номер один подводится желтый провод, который и соединяется к ней.
  • К клемме номер два также присоединяется желтый провод, который протягивается к однополюсному автомату.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

  1. Правильный выбор сечения монтажных проводов.
  2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

  • Л1 – на ввод питающей линии;
  • Л2 – выход на нагрузку;
  • И1 – на ввод счетчика;
  • И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

В каких случаях разрешено подключать трехфазный счетчик к однофазной сети

В технической документации на трехфазный счетчик сказано, что его можно применять только в трехфазной сети переменного тока. Но это рекомендации завода изготовителя.

Если посмотреть устройство прибора, то станет понятно, что он состоит из трех самостоятельных блоков, объединенных одним блоком учета потребленной электроэнергии.

Это значит, что нет никаких противоречий для использования его в сети 220 вольт. Но стоимость однофазного счетчика меньше.

Поэтому необходимо разобраться, когда возможно подключение трехфазного счетчика к однофазной сети:

  • У собственника нет однофазного прибора, но имеется трехфазный счетчик, и он хочет его использовать. Например. если нужен счетчик электроэнергии в гараж;
  • Владельцу выданы технические условия на подключение трехфазного напряжения, но энергосистема в настоящее время не имеет таких технических возможностей. А собственник приобрел необходимые комплектующие согласно проекту;
  • Требуется подключить нагрузку более 10 Квт к однофазной сети.

Также можно установить прибор учета в гараже или садовом домике. То есть там, где оплата происходит по общему счетчику, а индивидуальные служат для расчета между собственниками и правлением.

Схема подключения однофазного электросчетчика

Вступление

Однофазный электросчетчик является самым используемым прибором учёта расхода (потребления) электроэнергии в жилых и общественных зданиях. Для квартир однофазные счетчики являются основными приборами учёта.

Зачем это нужно

Для начала отвечу на вопрос, зачем нужна схема подключения однофазного электросчетчика?

Чтобы ответить на этот вопрос, отвечу на другой. Можно ли самостоятельно или лучше так, разрешено ли самостоятельно менять электрические счетчики в квартире или доме?

Ответ я нашел в рекомендациях МосЭнерго.  «Самостоятельная замена счетчика возможна. Однако…», далее следует агитация о вызове специалиста компании для квалифицированной замены счетчика, о чём я писал в статье: Сгорел счетчик – что делать.

Но факт есть, заменить электросчетчик самостоятельно вам запретить никто не может. Однако, если вы решили заменить электросчетчик самостоятельно, вам нужно по закону РФ:

  • Заранее информировать обслуживающую организацию о времени планируемой замены электросчетчика. Это нужно для снятия пломб со счетчика и фиксации последних показаний;
  • После окончания установки, опять обратиться в обслуживающую организацию, уже с заявлением на опломбирование нового электросчетчика и составление акта ввода устройства учёта в эксплуатацию.

Что будет, если вы не сообщите о самостоятельной замене электрического счетчика? Вас ждет акт о потреблении электроэнергии без учета и штрафы.

  Схема подключения пускателя двигателя

Два типа счетчиков

На сегодня в жилом фонде РФ, используются два типа электрических счетчиков: современные электронные и устаревающие индукционные. Наблюдается явная тенденция, замены индукционных счетчиков на электронные, но я покажу схему подключения однофазного электросчетчика обоих типов.

Установка счетчика – общие замечания

Если квартира НЕ является коммунальной, то в квартире устанавливается один электросчетчик, который учитывает потребление электроэнергии во всей квартире.

Если квартира коммунальная, то в ней устанавливается общеквартирный счетчик (1) учета и контрольные счетчики учета для комнат (2).

На схемах однофазные счетчики обозначаются в виде квадрата с отсеченной частью и надписью Wh, возможно kWh.

Схема подключения однофазного электросчетчика индукционного

Во-первых, особенность индукционного счетчика, это наличие в конструкции токовой обмотки

Важно, чтобы фаза проходила через эту токовую обмотку

Во-вторых, согласно ПУЭ () электрический счетчик должен быть защищен со стороны ввода (подключения) и со стороны потребителей (вывода) автоматами защиты или предохранителями, если последние предусмотрены.

Хотя установка защитных аппаратов со стороны нагрузки в ПУЭ (гл. 1.5) явно не прописаны, есть ссылка на гл. 2.1, 3.4 и установка автоматов зашиты или предохранителей для групп электропроводки должна быть произведена.

  15 схем установки УЗО  Типовой проект электрики

Схема подключения однофазного электросчетчика электронного

Однофазные электронные счетчики учета, подключаются аналогично индукционным счетчикам:

  • Фаза приход;
  • Фаза к нагрузке;
  • Ноль приход;
  • Ноль к нагрузке.

Неправильное подключение электрических счетчиков

В начале статьи, я упомянул, что через токовую обмотку счетчика должна проходить фаза, а не ноль. Так вот, если сделать наоборот, то получим схему воровства электроэнергии, что незаконно.

Вывод

Если вы не знаете как определить фазу и отличить фазу от нуля, не занимайтесь самостоятельной заменой электросчетчика.

Подключение однофазного счетчика электроэнергии

Прежде чем осуществлять непосредственно само подключение, следует подготовить все необходимые материалы и место для установки. В многоквартирных домах счетчик зачастую устанавливается в специальном электрическом щитке, расположенном на лестничной клетке. Но возможна установка и в специальные боксы непосредственно при входе в квартиру. Такие же боксы применяются и в домах.

Такие пластиковые ящики имеют прозрачное окошечко, благодаря которому удобно считывать показания прибора. Электросчетчик относиться к модульным приборам. А все они для удобства монтажа устанавливаются на специальную DIN-рейку, эту нужно учитывать, чтобы знать, как установить электросчетчик.

У всех счетчиков на обратной стороне должна быть расположена схема подключения, которая позволяет не запутаться. А чтобы знать, как подключить электросчетчик самому нужно изучить ее. И так.

  • В щитке или специально боксе устанавливаются все модульные приборы. После этого можно приступать непосредственно к соединению с помощью проводов. Можно использовать привычную схему подключения.
  • Подключение начинается от выхода из щитка, то есть не от счетчика, а к счетчику. Первично выполнение монтажа нагрузки. Поэтому клеммы (нижние) подсоединяют к проводу нагрузки, при этом нулевой проводник отправляется на подсоединение к нулевой шине. А при наличии провода заземления он подключается к шине заземления. Таким образом, происходит заземление электросчетчика.
  • Для удобства все верхние выходы (клеммы) подсоединяются между собой с использованием перемычек, которые продаются в магазинах.

Совет! Если таких перемычек нет, то вместо них можно использовать проводами, нарезанными на нужные куски. И главное произвести тщательное изолирование всех выходящих и входящих концов.

  • После всего это следует подключить прибор учета к нагрузке, для этого следует использовать фазную (третью) клемму. Ее следует соединить с каждым верхним выходом автомата. В принципе можно для этого этот провод соединяется с одним концом перемычки. То есть становиться понятно, как подключить автомат после электросчетчика. А четвертая клемма, которая является нулевой у прибора, подсоединяется к нулевой шине.
  • Когда монтаж и соединения в щитке успешно выполнен, следует устанавливать сам щиток на свое место. Для этого используются специальные шины или отверстия внутри бокса. Место следует выбирать удобное, чтобы можно было без затруднений и снимать показания или производить осмотр, ремонт.
  • На следующем этапе пора приступить к маркировке проводов.
  • После этого производиться полное отключение всего питания дома или участка и подсоединение счетчика к входящему кабелю. И провод (фаза) подсоединяется к первому разъему счетчика, а провод (ноль) к третьему разъему.

Важно! Часто в новых приборах первая и третья клемма соединены между собой – перемычкой. Ее нужно обязательно снять.. Теперь все тщательно осматривается и еще раз протягивается

После этой процедуры можно подавать напряжение, теперь зная как правильно подсоединить электросчетчик (рис. 4)

Теперь все тщательно осматривается и еще раз протягивается. После этой процедуры можно подавать напряжение, теперь зная как правильно подсоединить электросчетчик (рис. 4).

Рис. 4. Схема подключения однофазного счетчика

Особенности конструкции и работы

Стандартная схема счетчика на три фазы

Для понимания принципов работы 3-х фазного счетчика в сети с номинальной мощностью от 15 кВт стоит разобраться в его конструкции. Стандартный аппарат состоит из таких частей:

  • разборный корпус;
  • две обмотки – напряжения и токовой;
  • алюминиевый диск;
  • магнитный стопор диска;
  • червячная передача;
  • счетное устройство.

Принцип действия устройства зависит от его типа.

Аналоговые модели

Трехфазный электросчетчик трансформаторного включения

Электрическая энергия проходит через токовую катушку, создавая электромагнитное поле. Далее образуется вихревой ток, который обеспечивает вращение алюминиевого диска. Сила кручения передается через червячную передачу за счетный механизм, фиксирующий расход электричества.

Чем выше нагрузка на катушку, тем быстрее отсчитываются киловатты.

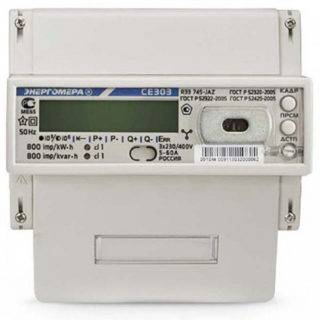

Электронные модели

В конструкции счетчика имеется аналого-цифровой преобразователь. От него на микросхему по частотному графику поступают импульсы. Микросхема трехфазного электронного счетчика запоминает информацию и выводит ее на экран.

Подключение

схема подключения однофазного счетичка

Процесс подключения оборудования может различаться в зависимости от выбранной разновидности электросчетчика.

В случае использования однофазных моделей, он будет выглядеть следующим образом:

  1. Убедиться в отсутствии напряжения и, если производится замена старого прибора, устранить его, предварительно отключив все провода.
  2. Осуществить ввод кабеля нагрузки и питания от общей квартирной проводки. Если электрощит установлен вне помещения, то дополнительно необходимо использовать сальники, обеспечивающие гидроизоляцию в месте входа проводов.
  3. Длина вводимого кабеля должна в два раза превышать необходимые показатели, чтобы имелся определенный запас. При этом, необходимо избегать сильных изгибов, чтобы не допустить порчу проводов.
  4. Изоляционные провода необходимо зачистить на 10 мм. и развести в разные друг от друга стороны. Может потребоваться кратковременное включение напряжения для идентификации фазных кабелей.
  5. Вводный кабель должен быть подсоединен к соответствующему автоматическому выключателю.
  6. В верхние контакты заводятся провода: фаза слева, а нулевой рабочий кабель справа.
  7. Заземляющий кабель подключается к специальной клемме в электрощите. После этого, проводится первоначальная затяжка контактов и контрольная, которая осуществляется спустя несколько минут. Особенно актуальна такая мера, если для подключения используются провода из алюминиевого материала.
  8. От выхода автомата с двумя полюсами необходимо провести рабочий нуль и фазный провод непосредственно к электросчетчику.
  9. Однофазные разновидности электросчетчиков имеют 4 клеммы, подключение к ним осуществляется в следующем порядке: вход фазы, выход фазы, вход рабочего нуля, выход рабочего нуля.
  10. Теперь требуется сделать перемычки из ПВ-1, чтобы обеспечить коммутацию всего имеющегося оборудования модульного типа. Для этого нужно измерить расстояние между клеммами, а плоскогубцами изгибать кабель под прямым углом, чтобы он был надежно закреплен в клеммах оборудования. Для электросчетчика его необходимо будет зачистить на 27 мм., для всех остальных модульных приборов будет достаточно 10 мм. В ситуациях, когда фаза должна быть роздана сразу на несколько автоматов, используется специальная гребенка.
  11. Затянуть все клеммы, сначала этот процесс осуществляется с верхним винтом и в случае надежной фиксации также затягивается и нижний.
  12. Подключить нагрузку к автоматам, нулевой шине и шине заземления.

После того, как действия были выполнены, рекомендуется проверить правильность подключения и надежность крепления. Затем приглашается специалист, который поставит пломбы на оборудование и составит соответствующий акт.

Иным образом будет выглядеть схема, по которой происходит подключение трехфазных счетчиков. Если используется именно эта разновидность, то необходимо придерживаться следующего порядка действий:

Внутрь электрощита провести трехфазный провод питания с нулем и заземляющим проводником.

В наличии имеется 5 контактов, подключение происходит следующим образом: к первому подсоединяется фаза А, фаза В на третий, а фаза С на пятый

Соблюдение очередности фаз особенно важно, если происходит подсоединение электронного счетчика.

Выход фаз с электросчетчика на автоматический выключатель к потребителям осуществляется на 2, 4 и 6 контакты.

Нуль подключается к седьмому и тянется от него на 8 контакт.

Заземляющий проводник крепится и подсоединяется к соответствующей шине электрощита. Это является важным условием, поскольку исчезновение нуля в электрозащите вызовет ряд перенапряжений, из-за которых могут выйти из строя потребители электроэнергии.

схема подключения трехфазного счетчика

Подключение трехфазных счетчиков является гораздо более сложным процессом, для которого рекомендуется приглашение квалифицированного электрика.

Подключение трехфазного счетчика полукосвенного включения

Данные приборы включаются в сеть через трансформаторы тока, благодаря чему появляется возможность использовать их в сетях с довольно высокими мощностями (до 60кВт). Используя такой способ учета, для определения расхода нужно разность показаний умножать на установленный коэффициент трансформации.

Существует несколько разновидностей подключения счетчиков полукосвенного подключения.

1 Подключение трансформаторов тока «звездой»

Процесс подключения проводов имеет вид:

  • контакты 3, 6, 9, 10 – замыкаются и подключаются к нулевому проводу;
  • контакты И2 – замыкаются, подключаются к клемме 11;
  • 1 – к И1 фазы А;
  • 4 – к И1 фазы В;
  • 7 – к И1 фазы С;
  • 2 – к Л1 фазы А;
  • 5 – к Л1 фазы В;
  • 8 – к Л1 фазы С.

Рисунок — Схема подключения «звездой»

2. Десятипроводная схема включения счетчика

10-ти проводная схема

Эта схема характеризуется улучшенной электробезопасностью, ввиду изоляции друг от друга цепей тока и напряжения.

3. Подключение трехфазного счетчика косвенного подключения

Эти устройства предназначены для выполнения учета электроэнергии на высоковольтных присоединениях (6-10кВ и более), подключение реализуется при помощи трансформаторов напряжения, тока.

Ниже представлены основные схемы подключения трехфазных счетчиков через трансформаторы тока и напряжения:

1) Схема включения трехэлементного счетчика в четырехпроводную сеть с заземленной нейтралью: (рисунок ниже)

2) Схема включения трехэлементного счетчика в четырехпроводную сеть. Три трансформатора тока, прямое подключение к напряжению:(рисунок ниже)

3) Схема включения трехэлементного счетчика к трехпроводной линии — два трансформатора тока, три трансформатора напряжения:(рисунок ниже)

При подключении трехэлементного счетчика по схеме №3:

  • ток по фазе В вычисляется с вычетом тока нулевой последовательности;
  • не используются токи прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие);
  • активная и реактивная мощности по фазе В вычисляются с вычетом тока нулевой последовательности из фазного тока;
  • учет электрической энергии ведется с учетом вышеприведенных замечаний.

4) Схема включения двухэлементного счетчика к трехпроводной линии — два трансформатора тока, два трансформатора напряжения (рисунок ниже)

При подключении счетчика по схемам №4 и №5:

  • не измеряется напряжение нулевой последовательности основной частоты (симметричные составляющие);
  • не измеряются токи прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие);
  • мощности присоединения вычисляются по формулам;
  • учет электрической энергии ведется с учетом вышеприведенных замечаний.

5) Схема подключения двухэлементного счетчика к трехпроводной линии – два трансформатора тока, прямое подключение по напряжению (рисунок ниже)

Внимание!: Возможность подключения по конкретной схеме должна быть указана в паспорте или руководстве на конкретный тип счетчика
