Особенности применения
В зависимости от конструкции и области использования существует несколько вариантов конструкций. Их характеристики следует изучить перед приобретением.
- Опорные. Если колодец планируется оборудовать люком, опорные конструкции устанавливают перед плитой перекрытия.
- Стеновые. Без этих моделей не обойтись при строительстве водозаборных и канализационных колодцев.
- Рабочие камеры. Такие конструкции нашли применение при сооружении канализации, устройстве водо- и газопроводов.
- Доборные. Эти изделия, имеющие индивидуальные размеры, производятся на заказ. Они необходимы в том случае, если по каким-то причинам глубины типовых колец не хватает для оборудования колодца. Устанавливаются доборные элементы на дне.
- С замком. Пазогребневое соединение обеспечивает максимальную герметичность примыкания секций друг к другу. Если замок отсутствует, при установке изделий используются скобы и раствор бетона.
- С дном. Монолитное кольцо с днищем облегчает монтаж и позволяет обеспечить герметичность конструкции.
- С перфорацией. С помощью таких изделий устраивается система дренажа.
- Дополнительные элементы. При сооружении колодцев зачастую возникает необходимость в использовании плит днищ, плит перекрытий или люков с крышками.
Вес ЖБИ — Сметный портал
| Наименование | Длина мм. | Ширина мм. | Высота мм. | Объем бетона м3 | Масса кг. | ГОСТ | Серия |
| Плитка тротуарная 6К 7 | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 6К 3.5 | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | |
| Плитка тротуарная 6К7ф | 600 | 600 | 70 | 0,0252 | 63 | 17608-91 | |
| Плитка тротуарная 3К 3 | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К 3 Гладкая серая | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К 3 Гладкая цветная | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К3 Калифорния серая | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К 3 Калифорния цветная | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К 5 | 300 | 300 | 50 | 0,0045 | 12 | 17608-91 | |
| Плитка тротуарная 3К5 Фантазия серая | 300 | 300 | 50 | 0,0045 | 12 | 17608-91 | |
| Плитка тротуарная 3К 5 Фантазия цветная | 300 | 300 | 50 | 0,0045 | 12 | 17608-91 | |
| Плитка тротуарная 3К 3 Паркет серая | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К3 Паркет цветная | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 4К 4 | 400 | 400 | 50 | 0,008 | 20 | 17608-91 | |
| Плитка тротуарная 4К4 8 кирпичей серая | 400 | 400 | 50 | 0,008 | 20 | 17608-91 | |
| Плитка тротуарная 4К 4 8 кирпичей цветная | 400 | 400 | 50 | 0,008 | 20 | 17608-91 | |
| Плитка тротуарная 3К 4 | 300 | 300 | 40 | 0,0036 | 9 | 17608-91 | |
| Плитка тротуарная 5К 4 | 400 | 400 | 40 | 0,0064 | 16 | 17608-91 | |
| Плитка тротуарная 6К 4 | 500 | 500 | 40 | 0,01 | 25 | 17608-91 | |
| Плитка тротуарная 6К 6 | 500 | 500 | 60 | 0,015 | 38 | 17608-91 | |
| Плитка тротуарная П 06-06 | 610 | 610 | 50 | 0,018605 | 47 | 17608-91 | |
| Плитка тротуарная 6К6 армированная | 500 | 500 | 60 | 0,015 | 38 | 17608-91 | |
| Плитка тротуарная ПТ 45-45-7 | |||||||
| Плитка тротуарная ПТ 6 | 600 | 600 | 60 | 0,022 | 55 | 17608-91 | |
| Плитка тротуарная 4К 7 | 375 | 375 | 70 | 0,01 | 24 | 17608-91 | |
| Плитка тротуарная 7К 8 | 750 | 750 | 80 | 0,045 | 108 | 17608-91 | |
| Плитка тротуарная гладкая-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная гладкая-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная рельефная-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная рельефная-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная галька-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная галька-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная камень-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная камень-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная шахматка-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная шахматка-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная Г-образная серая | 250 | 250 | 40 | 0,0025 | 7 | ||
| Плитка тротуарная Г-образная цветная | 250 | 250 | 40 | 0,0025 | 7 | ||
| Плитка тротуарная 500х500 | 500 | 500 | 40 | 0,01 | 25 | 17608-91 | |
| Плитка тротуарная 6К 3 шлифованная | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | ТУ 5714-064-02495332-96 |
| Плитка тротуарная 6К 5 не шлифованная | 500 | 500 | 50 | 0,0125 | 32 | 17608-91 | ТУ 5714-064-02495332-96 |
| Плитка тротуарная 6К 7 не шлифованная | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 6К7 II сорт | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 6К 3 не шлифованная | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | |
| Плитка тротуарная 6К3 II сорт | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | |
| Плитка тротуарная 6К 5 II сорт | 500 | 500 | 50 | 0,0125 | 32 | 17608-91 | |
| Плитка тротуарная 6К 3 цветная | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | |
| Плитка тротуарная 6К5 цветная | 500 | 500 | 50 | 0,0125 | 32 | 17608-91 | |
| Плитка тротуарная 6К 7 цветная | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 6Ка 7 | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 7К 6 | 750 | 750 | 60 | 0,033 | 83 | 17608-81 | |
| Плитка тротуарная 5К 5 | 400 | 400 | 50 | 0,008 | 20 | 17608-91 | |
| Плитка тротуарная 6К 3 шлиф | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | ТУ 5714-064-02495332 |
| Плитка тротуарная 7К 8 | 750 | 750 | 80 | 0,045 | 114 | 17608-81 |
wiki.cmet4uk.ru
Требования к кольцам
Существующие на участках колодцы, предназначенные для питьевой воды, должны быть изолированы от попадания загрязнённых вод.
Подробнее:
- Для сбора загрязнённых стоков служат канализационные колодцы. Защита выброса сточных вод в грунт недопустима. Для этого предусмотрена их гидроизоляция.
- Для технического обслуживания проходящих под землёй коммуникаций смонтированы технические смотровые. Попадание вод в эти колодцы недопустимо.
Для маркировки колец используют буквы и цифры:
- Буквенный индекс показывает назначение кольца.
- Цифры обозначают диаметр и высоту кольца.
На фото есть все типы, которые используются в сооружениях для подачи воды.
Разновидности пластиковых колец
Гидротехнические сооружения отличаются назначением и условиями эксплуатации. Поэтому материал составных элементов колодца нужно выбирать с учетом его технических возможностей по отношению к заявленным требованиям.
Сырье для производства полимерных деталей:
- полиэтилен;
- поливинилхлорид;
- полимерпесчаные композиты;
- полипропилен.
Кольца из ПВХ водонепроницаемы, устойчивы к воздействию кислот и минеральных масел. Полиэтиленовые изделия хорошо переносят перепады температур. Полипропиленовые сегменты лучше использовать в конструкциях, которые подвержены высоким механическим нагрузкам.
Полимерпесчаные кольца изготавливаются из синтетических смол с добавлением кварцевого песка. Изделия отличает повышенная прочность, водонепроницаемость, огнестойкость.
Можно избавиться от протечек в питьевом колодце установив пластиковую вкладку

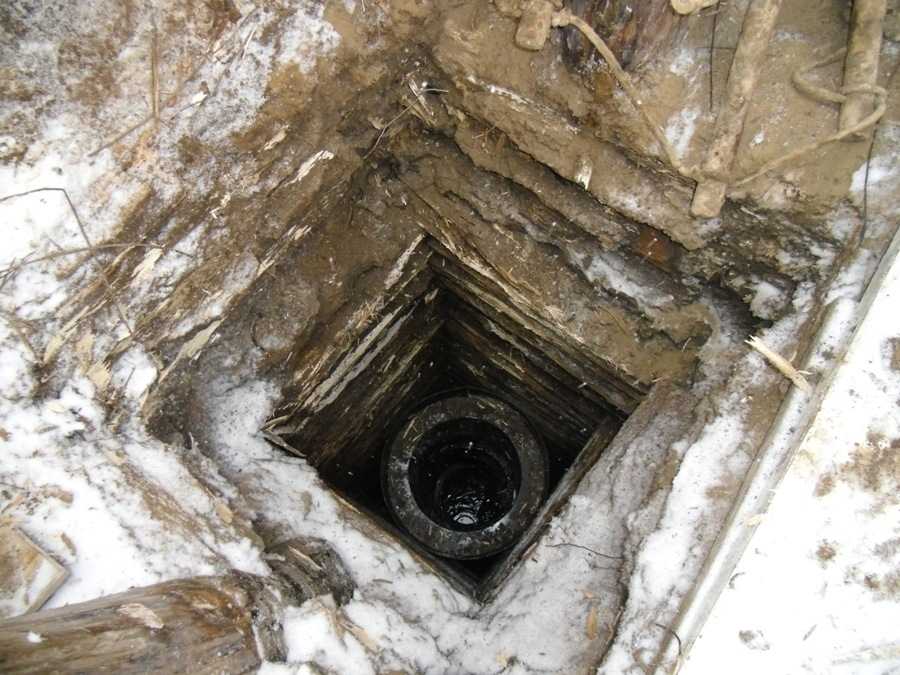

Из бетона, сруба
Пластиковыми кольцами можно углубить даже колодец из бетонных колец. Грунт вынимаем только в центре, чтобы не сдвинулись вниз бетонные стенки. Они остаются на той же глубине. Углубляем только середину. По размеру «середина» должна быть больше наружных размеров ремонтных колец. Недостаток этого метода — кольца нужны меньшего диаметра. То есть, снова-таки, запасы воды будут меньше, зато нет необходимости копать новый колодец.
Поднимаем на поверхность грунт до тех пор, пока не появится достаточный дебет воды. Далее дно чистим, укладываем слой геотекстиля, заводим его края на стенки. Насыпаем щебень, выравниваем, на эту подушку устанавливаем собранные на поверхности кольца нужной высоты. Далее на дне устраиваем донный фильтр, как в обычном колодце.
Обзор составляющих элементов пластикового колодца
Пластиковый колодец имеет простое устройство. Чаще всего это три детали:
- горловина устанавливается на одном уровне с землей. Она обеспечивает доступ к внутреннему резервуару колодца. На ней устанавливается люк;
- шахта представляет собой самую большую деталь. Она соединяет основание конструкции и шахту;
- лоток применяется для установки труб, а также для направления стоков.
Устройство пластикового колодца
Горловина может быть конической или цилиндрической. Первый вариант используется, когда диаметр шахты намного больше, чем стандартный диаметр люка. Телескопическая горловина применяется для установки конструкций на большой глубине. Цилиндрический элемент перемещается на нужную глубину и устанавливается по уровню грунта.
Шахта бывает двух видов: цельной и сборной. Первая конструкция более простая в установке и герметичная. Вторую можно подобрать для разной глубины. При установке сборной модели отдельные сегменты монтируются друг к другу при помощи уплотнительных прокладок.
Нижний элемент в колодце это полимерный лоток или кинета. Данную деталь подбирают после проектирования системы. Сверху конструкция закрывается обычной крышкой или люком. Их делают из полимерного песка, пластика или чугуна. Если горловина отсутствует, то люк крепится на шахту.
Чаще всего применяется стандартная накидная крышка, а под заказ для определенной горловины выполняется крышка винтового типа. К колодезным крышкам также предъявляются определенные требования. Они должны защищать шахту от проникновения мусора и посторонних предметов. Крышка должна выдерживать статические и ударные нагрузки. Диаметр такой детали варьируется в пределах 350-1200 мм, поэтому ими можно накрыть кессон, скважину и септик. Полимеры делают их ударопрочными. Чтобы выбрать подходящую крышку нужно провести точные замеры колодезного оголовка.
Конструкционные особенности колодца фильтрующего типа
Как правильно выбрать пластиковую трубу для колодца
Трубы для колодца делают из поливинилхлорида, полипропилена, ПНД и НПВХ. Бывают следующие виды пластиковых труб большого диаметра для колодца:
- с треугольным профилем с резьбой разной длины. Для фиксации труб применяются муфты определенных размеров. Резьба имеет вид конуса;
- трапецеидальный профиль с конусообразной резьбой;
- труба с соединениями, имеющими хорошую герметичность.
Стоит учитывать, что плотность труб ПНД составляет 0,95, а НПВХ – 1,4 г/см³. В два раза больше у НПВХ и расчетное напряжение. Модуль упругости имеет значение 3000, а у ПНД 900.
Благодаря высокому пределу текучести НПВХ лучше подходят для резьбовых соединений. Кроме того трубы из данного материала характеризуются превосходными гидравлическими свойствами.
ПНД – трубы специалисты рекомендуют использовать для скважин до трех метров. А для колодцев больше подходит НПВХ материал.
Цены пластиковых труб для колодца питьевой воды из тонкостенного полиэтилена варьируются от 14 тыс. за погонный метр.
Разновидности труб ПНД
Пластиковые вставки в колодец
Некоторые детали позволяют выполнить ремонт отдельных секций без демонтажа всех конструкций. Для этого нужно выбрать подходящую вставку в колодец из пластика. Это позволяет не заниматься дополнительной герметизацией стыков. Существует специальная технология установки пластиковых вкладышей в бетонные кольца.
Вставки подбираются под определенные размеры. Все элементы должны подходить друг другу. Чтобы собрать разборную конструкцию потребуется также горловина и крышка. С учетом всех параметров подбирается и пластиковое дно для колодца.
Вставка для бетонного септика

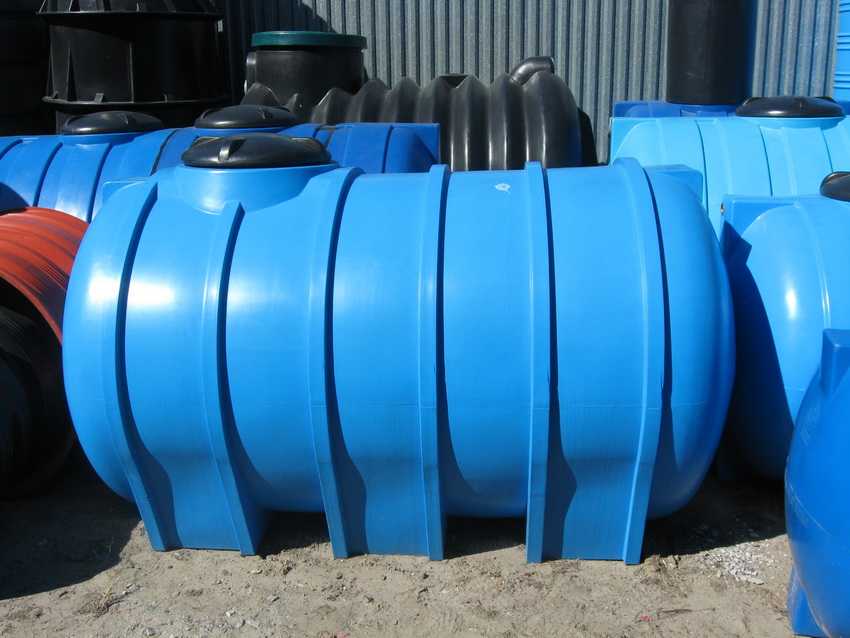

Общие сведения о накопительных емкостях для канализации
Строительство дома в загородном поселке или на дачном участке сопровождается дополнительными затратами на обустройство водопровода и канализации, поскольку централизованные системы в такой местности отсутствуют. Проще всего в этом случае купить бочку для канализации или другой тип конструкции накопительного типа, куда будут отводиться все сточные воды.
Емкости для канализации из пластика полностью герметичны и долговечны.
Такие емкости безопасны для окружающей среды и полностью герметичны, но при этом они нуждаются в регулярном техническом обслуживании, которое заключается в очищении резервуара от осадка. Установка внутренней канализации в частном доме ничем не отличается от монтажа аналогичной системы в квартире многоэтажного здания. Единственное, о чем придется задуматься владельцу загородного участка – это процесс утилизации стоков.
Чаще всего накопительная емкость представляет собой резервуар цилиндрической формы. Он оснащен патрубком, предназначенным для сбора жидкости и колодцем, который используется для очистки сточных вод. Подводящая труба, ведущая из дома под наклоном, соединяется с патрубком. Когда резервуар наполняется, его очистка осуществляется через горловину колодца.
Обратите внимание! Чтобы сэкономить и обойтись без земляных работ, можно выполнить монтаж накопительной конструкции на поверхности. Но в этом случае будет испорчен внешний вид участка, поэтому из эстетических соображений лучше прятать септик под землей

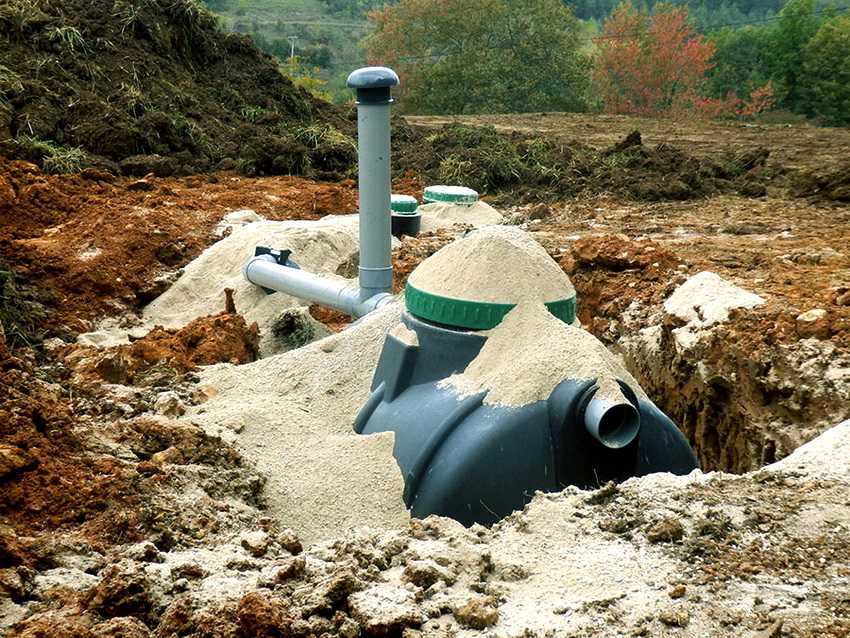

Емкости для канализации лучше всего устанавливать под землей.
Проведение ремонтных работ
- Предварительно произвести полную откачку всей жидкости.
- Затем необходимо выполнить удаление иди демонтаж установленного в ёмкости фильтра.
- Извлечь всё устройство или ту часть, которая подлежит замене. Если требуется, то проверить на протечку и прочистку резервуара.
- При необходимости можно углубить существующую шахту до нужного размера. Обычно такое производится в рыхлых почвах, где со временем эксплуатации земля обваливается и шахта сокращается.
- Нужно обустроить дно. Для этого также применяют щебень и песок, которыми выстилают на дне поверхность, создавая естественный фильтр.
- Теперь можно спустить конструкцию, которая заранее была подготовлена для этого.
- Как и в вариантах первоначального монтажа, пространство между почвой и конструкцией колодца заполняется песком и щебнем.
Колодец для питьевой воды из пластиковых колец: как сделать
Устанавливаются пластиковые кольца для колодца обычно в заранее выкопанный котлован. На требуемую глубину копают яму, диаметр которой на 150-200 мм больше диаметра устанавливаемых колец. На дно застилают геотекстиль — чтобы не происходило заиливания. Геотекстиль должен заходить на стенки ямы не менее чем на 50 см. На него выкладывают слой щебня (около 20 см), поверх загибают геотекстиль. Щебень служит для фильтрации поступающей воды. Далее порядок работ такой:
- Собирают трубу нужной длины. При соединении (шип-паз или резьба) место стыка промазывается полиуретановым герметиком. Можно использовать и цельные трубы нужного размера. Они могут быть до 12 метров, вот только, если глубина большая, будут проблемы с доставкой.
- Опускают ее в шурф.
- Между стенками ямы и пластиком насыпают щебень. Он будет служить для нейтрализации весеннего пучения.
Можно справиться даже в одиночку
- Устанавливают донный фильтр.
- Подключают отводящие патрубки (если есть).
- Устанавливают крышку.
Как видите, самая большая сложность — выкопать яму нужной глубины. Если грунт плотный и стабильный, может работать техника, но не до любой глубины. Очень часто приходится углубляться вручную. Проблемы возникают и если стенки осыпаются. Тогда приходится ставить кольца по мере углубления. Копать в таком случае надо вручную — то снаружи, то в кольце, осаживая колонну.
Как проверить размер колец для колодца по ГОСТу
Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое
На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ
Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).
Как проверить размер бетонного кольца для колодца
- В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
- Также в четырех точках, проверяют высоту кольца.
По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.
Какие лучше и как определить качество
Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%.
Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.
Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах
Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.
Какого производителя выбрать
В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:
- «ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
- ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
- Фирма «Диалог Строй» в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
- Компания «ЮгСтройКомплект» в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.
Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.
Виды бетонных колодезных колец
Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:
КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
- со сформированным выступом — для замкового стыка;
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
- КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
- КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
- КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.
Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
- ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.
Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.
Что собой представляют полимерные кольца
Полимерные кольца для колодца изготавливаются из таких ингредиентов:
- Пластика.
- Полимерной глины.
- Песка.
- Легкого состава цемента (при необходимости).
- Добавок для придания прочности и влагостойкости кольцам.
В каких конструкциях можно использовать полимерные изделия
Они могут использоваться для создания конструкций разного типа.
Итак:
- Как правило, полимерные колодезные кольца используют для организации канализации.
- Также практикуется ставить их в смотровойили в колодец для водоснабжения.
Преимущество полимерных элементов
Кольца колодцев полимерные обладают рядом преимуществ.
Рассмотрим преимущества:
- Они практичные и долговечные. Срок их службы достигает 15 лет. При правильной эксплуатации он может быть и больше.
- Они довольно легкие, что даст возможность не создавать дополнительной нагрузки на грунт.
- Имеют простую установку.
- Могут собираться в цельные баки.
- Довольно герметичные при правильной установке и гидроизоляции.
- Пластик и другие составляющие не способны реагировать на химические средства.
- Могут иметь разные размеры и цветовую гамму.
- Они считаются антивандальными и устойчивыми к воздействиям грунтовой нагрузки. Даже при смещении слоев грунта кольца останутся на месте, что даст возможность более длительно использовать конструкцию.
Преимущества и недостатки
Благодаря особенностям материала и конструктивным параметрам кольца для колодцев полимерные характеризуются следующими преимуществами:
- Простота монтажа благодаря небольшому весу элементов (до 60 кг) и функциональному пазогребневому соединению.
- Отсутствие необходимости в привлечении подъемной техники для монтажа, возможность ручного выполнения работ.
- Высокая герметичность создаваемой конструкции.
- Высокая стойкость материала к воздействию влаги и агрессивных веществ, морозостойкость.
- Кольца легко сверлятся, что упрощает подключение трубопровода.
- Срок службы конструкции составляет не менее 50 лет.
Сравнение колодцев из полимерпесчаных и железобетонных колец по особенностям монтажа и эксплуатации:
| Параметр | Полимерпесчаные кольца | ЖБ кольца |
|---|---|---|
| Транспортировка и монтажные работы | Вес элементов до 60 кг позволяет перевозить их даже на легковом автомобиле и выполнять монтаж вручную. | Вес кольца составляет около 500 кг. Для перевозки необходимо привлекать грузовик, а для монтажа – подъемный кран или манипулятор. |
| Стыковка | Элементы стыкуются при помощи системы шип-паз, что упрощает установку и исключает необходимость в дополнительной герметизации. | Сложность обеспечения плотного прилегания, необходимость дополнительной герметизации стыков. |
| Морозостойкость и влагостойкость | Композит не пропускает влагу, выдерживает более 500 циклов замерзания-оттаивания. | Бетон впитывает влагу через поры. Влага в структуре материала при замерзании-оттаивании вызывает его постепенное разрушение. |
| Химическая стойкость | Композитный материал выдерживает воздействие многих видов агрессивных веществ. | В результате химического воздействия может происходить разрушение бетона и коррозия арматуры ЖБ колец. |
| Технологичность | Материал легко поддается сверлению обычным бытовым инструментом. | Выполнение технологических отверстий для подведения труб связано с дополнительными сложностями. |
Область применения
Область применения затрагивает обустройство сооружений, отличающихся высокой герметичностью. Именно поэтому железобетонные изделия используют для обустройства септика. Септик, это та же сливная яма, но с возможностью очистки сточной воды. На одном участке может быть установлен септик из двух или трёх частей.
Чем больше колодезный колец вы использовали, тем чище будет вода на выходе. В случае с тремя кольцами, септик на выходе может давать почти чистую воду, которую можно использовать для полива огорода.
При использовании колец в качестве основы для септика, их необходимо дополнительно герметизировать. Для этого внешний диаметр углубления в земле раскапывают побольше, производят монтаж септика, после чего снаружи обмазывают битумом.
Использование ЖБИ колец для выгребных ям
Используя колодезные кольца, сегодня можно обустроить приямок для скважины. Это углубление на величину до 2 метров, где в перспективе может быть установлено оборудование. По умолчанию, на основании такого приямка расположен оголовок скважины. Оборудование для скважины рекомендуется ставить в домах, поскольку здесь оно будет подвергаться меньшим воздействиям влаги. Таким образом, реле давления больше работать без сбоев.
Применяются железобетонные кольца и для обустройства колодцев. В таком случае, они могут быть с основанием и крышкой. Это позволит сохранять чистоту воды, используемой для питья и поливов. Диаметр выбирается не самый большой, чтобы столб воды соответствовал желаниям заказчика.
В остальном, железобетонные кольца применяются для нужд канализационных систем, для прокладки коммуникаций под землёй, для сооружения дренажных подземных отверстий. Они способны выдерживать значительные нагрузки извне со стороны грунта, и не разрушаться под действием влаги долгое время. Выполнив необходимую герметизацию стыков, вы сможете добиться 100%-изоляции, что актуально при монтаже кабеля, труб и других систем коммуникаций внутри колец.
Состав и технология производства полимерпесчаных колец
Полимерпесчаные кольца изготавливают из композитного материала, состоящего из следующих компонентов:
- пластик;
- песок;
- пигмент.
Сырьем для полимерных колодцев могут служить такие виды пластика, как полиэтилен, полипропилен, полистирол. Обычно в качестве материала применяют вторичный пластик, который получают из отходов пластмассовых изделий. Это позволяет существенно удешевить изделия, но не отражается на их качественных характеристиках.
В качестве наполнителя для полимерных колец для колодцев допускается использовать однородный мелкофракционный намывной песок влажностью не более 10 %. Использование карьерного непромытого песка может привести к образованию через некоторое время пустот в теле колодезных деталей. Повышенная влажность сыпучего материала становится причиной снижения прочности и морозостойкости изделий.
Производство композитных колец для полимерных колодцев выполняется методом термопрессования. Компоненты композита в виде порошка тщательно перемешиваются и нагреваются в печи до температуры плавления пластика. В результате образуется однородная масса, в которой каждую частицу песка обволакивает расплавленный полимер.
Эта масса формуется под высоким давлением с получением после ее застывания жестких и прочных деталей. Пигмент добавляется в полимерпесчаную массу на стадии ее подготовки и окрашивает детали «в теле»
Благодаря этому детали колодца сохраняют свой цвет в течение всего срок эксплуатации, что важно для элементов, выступающих над поверхностью грунта
При изготовлении колец на торцевой части формируется система «шип-паз» для их соединения. Благодаря ее использованию значительно упрощается сборка полимерных колодцев и обеспечивается повышенная герметичность шахты.
