Стропильная система мансардной крыши. Чертежи классического варианта
Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.
Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.
Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

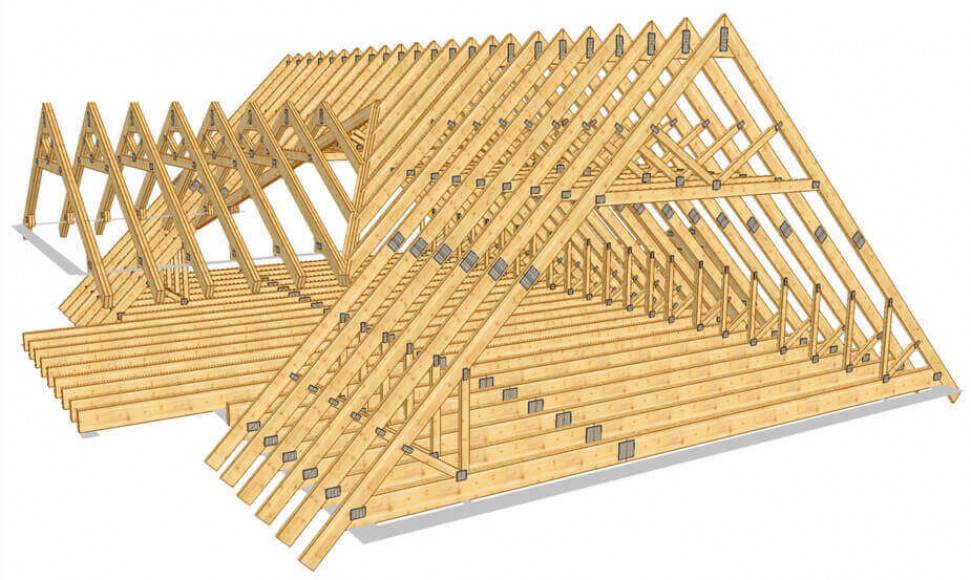

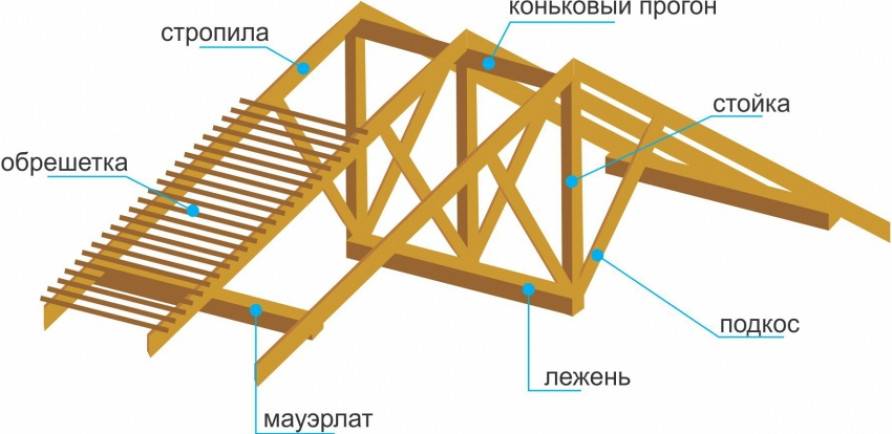

Классическая схема устройства стропильной системы мансардной крыши
Полезный совет! Для регионов, где характерны сильные ветра, лучше устраивать пологие крыши. Потому как, чем больше скат, тем большую парусность он создает.
Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.
Расчет мансардной крыши
На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.
Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.
Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания
От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.
Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.
Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.
Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.
Облицовка евровагонкой
Иногда фиксация евровагонки на каркас представляет собой удобное и практичное решение. Работа выполняется в определенной последовательности:
- Выбираются светлые породы евровагонки. Среди них стоит выделить клен, пихту, ясень и ель. Благодаря этому пространство визуально расширится.
- Подготавливают рейки шириной от 5 до 5 см.
- Детали покрытия соединяют гребнем и пазом.
- Перед монтажом облицовочного материала необходимо набить каркас из реек 15х45 мм. Между ними должно быть расстояние в полметра.
- Вагонка крепится на специальные скобы. Для фиксации планок к каркасу могут использоваться мелкие гвозди.
- Поверхность реек покрывается морилкой или мастикой.
Для разбавления однообразного интерьера стен следует использовать листы МДФ. При этом можно создать гармоничный интерьер, а также повысить долговечность поверхности. Очень эффектно смотрится низ стены, декорированный панелями МДФ с покрытием из пробки.
Как видно, второй этаж деревянного дома можно отделать множеством способов. Многочисленные фото показывают, что создать оригинальную отделку дома своими руками довольно просто. Главное – использовать фантазию и соблюдать аккуратность. При этом следует помнить рекомендации опытных строителей.
- Как сделать арку в дверном проеме
- Фото дизайна комнаты 16 квадратов
- Фото дизайна комнаты 17 квадратов
- Дизайн интерьера деревенского дома своими руками
Интерьеры комнат на мансардном этаже – фото
Как мы уже сказали, жилую мансарду можно оформить как угодно. Туда легко переносятся все жилые помещения – главное, продумать концепцию заранее. Вот, взгляни!

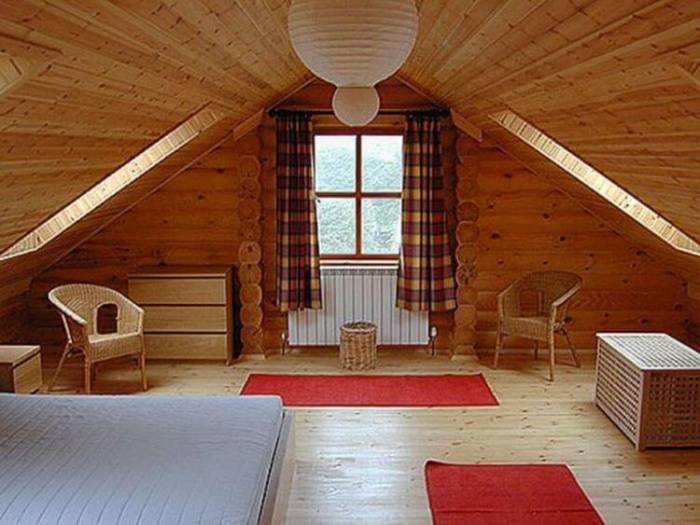

Дизайн спальни в мансарде
Спальня в мансарде хороша тем, что она словно отделена от остальной части дома. Это настоящий уголок для уединения, где можно отвлечься от суеты и куда точно не зайдут гости. Но при создании интерьера спальни нужно еще серьезно продумать весь изоляционный пирог на стенах и кровле.
Дизайн гостиной в мансарде
Мы привыкли, что гостиная обычно идет сразу за прихожей, но ведь это не единственный вариант. Если у тебя уже есть просторная мансарда, там отлично впишется зона отдыха и развлечений. А вечером гости будут в восторге от вида из окна – это всегда очень романтично!
Дизайн кухни в мансарде
Кухня в мансарде привлекательна своей уединенностью, ведь можно заняться делами не отвлекаясь. Запахи не будут распространяться по дому, а шумные домочадцы – бегать у плиты. А если установить столешницу прямо у мансардного окна – сможешь наслаждаться видом с высоты.
Дизайн кабинета в мансарде
Если тебе нужно уединиться для работы или творчества, личный кабинет – это настоящее спасение. С ним никогда не сравнится ни одна условно огражденная зона в гостиной или спальне. Но вписать кабинет в доме обычно некуда, и тут на выручку придет небольшая уютная мансарда вдалеке от жилых помещений.
Дизайн ванной комнаты в мансарде
Ванная комната на мансардном этаже – одно из самых нестандартных решений, но тем она и привлекательна. Здесь понадобится тщательная техническая подготовка, ведь нужно подвести водопровод и канализацию. Кроме того, в ванной всегда влажно и есть перепады температуры, так что нужна дополнительная изоляция подкровельного пространства.
Дизайн детской комнаты в мансарде
Большинство детей приводит в восторг сама возможность забраться повыше прямо под крышу. В детской комнате на мансарде можно сделать настоящий сказочный мир с замком принцессы или пиратским кораблем. Если делаешь комнату для самых маленьких – главное, позаботься о защите всех острых углов и скошенных потолков, чтобы ребенок не ударился.
Тонкости строительства
Для быстрого и относительно недорогого строительства мансардной крыши на доме следует определиться с подходящими для строительства материалами, разработать или выбрать готовый проект строительства, подходящий для типа и размера частного дома с мансардой, а также использовать один из вариантов декора.
Материалы
Открытый тип мансарды на доме подразумевает гармоничное сочетание современных материалов с элементами конструкций зданий, которые могут быть выполнены «под старину».
Для строительства и внутреннего оформления пространства мансарды используются:
- Пластиковые панели на стены;
- Красивая кирпичная кладка для каркаса, которая не нуждается в отделке;
- Металлические профили для создания самой несущей стены дома;
- Стекло, использующееся не только для устройства на чердаке больших окон, но и в качестве материала для создания мебели и прозрачных перегородок, зрительно не разделяющих площадь помещения;
- Дерево. Доска любой разновидности идеально подходит для строительства и отделки пола на террасе или веранде, а также для строительства перекрытий потолка;
- Специальная состаренная плитка подходит для частичной облицовки стены и отделки перекрытий террасы. Особенно ее применение уместно во влажных зонах веранды или чердака.
Выбор проекта
При выборе проекта для строительства и дизайна мансардного этажа для дома или дачи следует придерживаться следующих правил:
- Итоговые полезные размеры мансарды над домом после строительства всегда будут немного меньше, чем размеры стандартного помещения веранды;
- Планировка стенок и перекрытий должна в себя включать тепло- и гидроизоляцию;
- Обязательно наличие в частном дачном доме принудительной системы вентиляции;
- Конструкция должна иметь минимум перегородок и максимум освещения;
- Желательно устройство внешней стропильной системы вместо обычных стенок и перекрытий в частном здании или на даче.
Риски
В том случае, если вы все-таки решились на постройку, и задаетесь вопросом, как сделать второй этаж в частном доме, тогда следует оценить риски. В первую очередь это касается технического обследования здания.
Выделяют ряд организаций, которые могут предоставить данные услуги
Обращайте внимание на лицензию и соответственного сертификата, что позволяет компании проводить данный вид деятельности.
С помощью этой процедуры вы будете осведомлены:
- о техническом состоянии не только фундамента, но и стен, чердака;
- о способе, как можно дополнительным образом укрепить конструкцию;
- будете знать о необходимости использования запаса жесткости. Возможно, вам необходимо упрочнить конструкцию.
После этого, вы получите акт осмотра, заключение касательно технических характеристик, паспорт. Вам предоставят поверочные расчеты, и рекомендации по использованию, реконструкции. При наличии определенных дефектов, вам дадут рекомендации, позволяющие их устранить.
Усиление старых стен
Кирпичные стены можно усилить столбиками из металла квадратного сечения
Старые стеновые панели сохраняют стабильность до тех пор, пока не происходит перегрузка от новых конструкций. И если разрешение от экспертов получено, можно смело строить мансарду или начинать возведение второго этажа.
Кирпичные стены можно усилить так:
- Столбики из металла квадратного сечения 100*100 мм монтируются на фундаменте и связываются с армопоясом. Шаг установки 2 метра по периметру всех стен.
- Металлическая арматура сечения 12-14 мм с шагом в 2 метра погружается в штробы, выдолбленные в стенах по уровню нижней границы проемов окон.
Деревянные дома требуют только усиления фундамента, так как сами стены невозможно значительно укрепить. Для того чтобы фундамент выдержал новые нагрузки, нужно сделать так:
- Заменить одну сторону опоры или провести полную замену опор. Для этого дом освобождается от всех предметов, демонтируются двери, окна и строение поднимается гидравлическим домкратом. После чего заливается новый фундамент, на который и будет опираться все здание.
- Армопояс. Монолитный пояс из железобетонной ленты заливается по всему периметру строения. Эта лента, как показано на фото, размещается в траншее, вырытой вдоль старой несущей основы на глубину 0,8 м, шириной в 0,5 м больше, чем старая основа. Старый фундамент зачистить, обработать грунтовкой, забить в основу горизонтальные штыри в несколько рядов и можно приваривать эту конструкцию к арматуре. Следом укладывается (поверх арматуры) металлическая сетка и заливается бетоном.
- Кроме того, чтобы разгрузить несущие и стеновые элементы, возводится дополнительный внешний/внутренний каркас. Такая система позволяет выполнить надстройку без опоры, по сути, строение представляет собой два дома, соединенных коммуникациями.
Особенности деревянных строений
Древесина обладает определенными особенностями, которые важно учитывать при выборе материала для отделки. Одним из плюсов древесины является ее паропроницаемость
Материал «дышит», а это значит, что влага из помещения удаляется в несколько раз быстрее, чем в любом другом строении. Осознавая это, важно подобрать такую отделку, которая не будет препятствовать газообмену, закрывая поры древесины. Древесина является наиболее экологичным материалом, т. к. имеет природное происхождение. В паре с ней лучше также использовать материалы для отделки, которые отличаются экологической чистотой. Это позволит создать комфортные условия для проживания, которые будут выражаться в здоровой атмосфере.
Древесина сама по себе имеет привлекательный внешний вид и приятна тактильно. Материал, который будет использоваться для отделки должен гармонировать, а не портить внешний вид здания изнутри. Отделка не должна собирать или удерживать влагу, т. к. это неминуемо приведет к появлению плесени и развитию гнилостных процессов, которые быстро разрушат дом. Дополнительная отделка должна выполнять защитные функции, предотвращая появление трещин и повреждение материала насекомыми.
Предварительные работы
Во время предварительных работ перед отделкой мансарды по краям комнаты сооружаются невысокие стены. При этом врезка потолочных окон является довольно практичным решением.
Мансарда – это полноценное жилое помещение, поэтому для комфорта пребывания в нем необходимо провести утепление. Отделка позволит сделать помещения более уютными. При полноценном ремонте и отделке чердачного помещения хозяева дома получают дополнительную жилую площадь.
Во время отделочных работ важно придерживаться принципов:
- Скаты необходимо максимально защитить от ветра и атмосферных осадков. Необходимо, чтоб они выдерживали серьезные температурные перепады.
- Теплоизоляцию кровли проводят как внутри помещений, так и снаружи. Благодаря этому повышается защита помещений от промерзания и сквозняков.
- Для утепляющей отделки мансарды, кроме материала утепления, необходимо подготовить листы гипсокартона. Для отделки подойдут цементно-стружечные плиты.
- Пирог утепления включает паробарьер и ветрозащитный слой.
Элементы системы стропил могут стать декоративным украшением мансардного помещения.
Мансарда или полноценный этаж?
Утепление пола деревянного дома является процедурой, осуществление которой находится в тесной взаимосвязи с конструктивными особенностями помещения. Можно не делать полноценный второй этаж, а возвести упрощенный вариант надстройки – мансарду.
Основное отличие второго этажа от мансарды состоит в близости крыши во втором варианте. Это обусловливает особенности работ, основной целью которых является сохранение тепла в мансарде:
- ввиду широкого разнообразия материалов на современном рынке выбор утеплителя зависит от предпочтений и финансовых возможностей заказчика;
- стены второго этажа следует утеплять изнутри и снаружи;
- процесс утепления второго этажа деревянного дома не нуждается в обустройстве системы пароизоляции – в отличие утепления мансарды, где она необходима.
Используемые технологии
Из всех технологий утепления деревянного дома к наиболее популярным относят теплый шов и мокрый способ. Их применяют в зависимости от ситуации.
Теплый шов
Метод используют, когда брус является декоративной частью интерьера и стыки венцов требуют утепления. Способ освобождает от необходимости законопачивания зазоров между бревнами паклей, льном и другими подходящими материалами. Новая технология повторяет принцип, но эффект долговечнее и проще.
Перед началом работ дерево шлифуют, грунтуют и красят. В щель закладывают утеплительный шнур из полиуретана, принимающий нужную форму и не теряющий ее со временем. Поверх него наносят герметик, выравнивают шпателем или влажной кисточкой.
Теплый шов — технология, которая скрывает трещины.
Мокрый способ
Метод используют для домов с ровной поверхностью фасада, где планируют внешнюю декоративную отделку. Зазора между термоизолятором и финишной облицовкой не будет. Этапы работы:
- с уличной стороны приклеивают теплоизолятор, закрепляют крепежными дюбелями с пластиковыми стержнями;
- на базовый слой клея присоединяют армирующую сетку и перфорированные углы, выравнивают смесь шпателем;
- наносят финишный слой раствора;
- после высыхания шлифуют, грунтуют, штукатурят, красят.
Выбор стиля интерьера
Единственное ограничение при выборе стиля интерьера для мансарды – специфика ее конструкции. В небольших коттеджах лучше всего смотрятся лаконичные и минималистичные интерьеры, которые создают ощущение пространства. А удобнее всего работать с направлениями, которые позволяют оставлять открытые балки, коммуникации и сложные формы.
Мансарда в современном стиле
Современный стиль балансирует между добротной классикой и элегантным хай-теком. Это то, что нужно для оформления изящной и в то же время функциональной мансарды. Натуральные материалы сочетаются с искусственными, а лаконичная цветовая гамма – со сложными и разнообразными фактурами.
Мансарда в классическом стиле
Классический стиль подойдет только для больших и просторных мансард, поэтому в маленьком помещении лучше сочетать его с современными элементами. Используй дерево, плитку, отделку под камень и фактурный дорогой текстиль. Это лучший способ воссоздать атмосферу роскошного загородного особняка.
Мансарда в стиле прованс
Прованс при оформлении мансарды не только эстетичен, но и практичен, ведь решает сразу несколько задач. Светлая пастельная гамма дает ощущение света, воздуха и пространства даже в маленькой чердачной комнате. Натуральное дерево сохраняет домашнюю атмосферу, а балки от стропильной системы эффектно дополняют стиль французской провинции.
Мансарда в скандинавском стиле
Мансарды часто свойственны домам в скандинавском стиле, поэтому такой интерьер впишется сюда, как родной. Сохрани все формы и очертания, используй натуральные материалы, светлый фон и несколько цветных акцентов. Ограничься минималистичной мебелью и создавай атмосферу с помощью милых аксессуаров ручной работы.

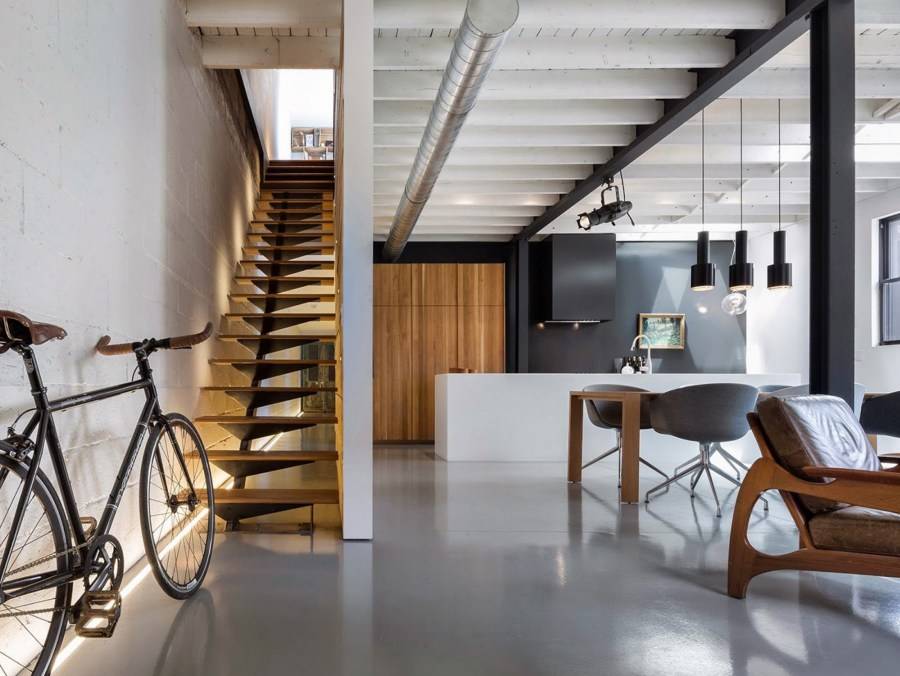

Мансарда в стиле лофт
Создавать лофтовые мансарды очень удобно, ведь все коммуникации, балки и сложные формы стают интересным преимуществом, а не проблемой. Тебе не придется маскировать кровельную конструкцию и полностью обшивать потолок. Стены тоже не обязательно выравнивать и прятать за гипсокартонными конструкциями или панелями.
Алгоритм утепления перекрытия 2-го этажа
Над вторым этажом в деревянном доме обязательно располагается чердачное помещение
Чтобы тепло с первого уровня не проникало вверх, перекрытие важно хорошо утеплить. Теплоизоляционная прослойка будет состоять из нескольких материалов, укладываемых в определенной последовательности
Традиционно «пирог» утепления перекрытия второго этажа деревянного частного дома состоит из следующих элементов:
- потолок нижнего этажа;
- слой строительной бумаги;
- схема несущих балок из качественного бруса;
- слой минваты, укладываемый в ячейки, образованные балками;
- опять бумага;
- любой вариант напольного покрытия.
Перечисленная последовательность не должна нарушаться, в противном случае эффективность гидро- и теплоизоляции верхнего помещения может сильно пострадать. Если на втором этаже дома будет жить подросток-меломан или дом расположен недалеко от проезжей части, придется позаботиться о звукоизоляции стен и пола этого помещения.
Помимо утеплителя в многослойный «пирог» добавляются 2 слоя фанеры для создания звукового барьера. Если в процессе утепления применяется керамзит, сверху делается сухая бетонная стяжка.
Внутренняя отделка стен мансарды: используемые материалы
Перед началом отделочных работ необходимо провести утепление стен и крыши чердачного помещения. Во избежание сложных и неприятных ситуаций, продумать тепло- и пароизоляцию лучше сразу на стадии строительства.
Когда строительные работы завершены, можно приниматься за отделку внутреннего помещения. Для начала необходимо подобрать качественные материалы, которые можно использовать в чердачных помещениях.
Вагонка. Экологически чистый отделочный материал, изготовленный из натурального дерева в виде панелей со стыковочными пазами. К преимуществам относятся:
- уникальная древесная текстура, которая идеально сочетается с общим природным стилем строения;
- многообразная теплая цветовая гамма;
- безопасность использования для жилых помещений.
При оформлении интерьера верхней комнаты, в которой часто встречаются откосы и закругления, выступающие балки и дымоходы, можно использовать блок-хаус. Это разновидность евровагонки изготовлена в виде имитации оцилиндрованного бревна, используется для оформления строения в деревенском стиле.
Использование данного материала позволит сохранить первоначальный облик деревянного бревенчатого дома и защитить помещение от проникновения холода и сырости внутрь.
Фальш-брус. Представляет собой тонкие деревянные рейки со шпунтами в торцах для крепления. Благодаря своим небольшим размерам и легкости в монтаже материал способен сгладить неровности. Это надежное и долговечное решение, которое отлично сочетается с другими материалами при формировании интерьера.
Фанера. Проверенный, недорогой материал, которым можно обшить второй этаж деревянного дома. Но чаще его используют как основу под обои или краску.
МДФ-панели. Изготавливают путем склеивания и прессовки древесной стружки. Легкий, гибкий материал, благодаря чему легко и быстро монтируется. Имеет официальный вид, поэтому чаще используется для облицовки стен в кабинете или библиотеке, хорошо сочетается с покрашенными элементами комнаты и штукатуркой.
Планкен. Новый отделочный материал, прекрасно подходящий для обшивки мансарды, имеет ряд положительных качеств: он прочный, эстетичный, безопасный для здоровья, имеет хорошие эксплуатационные характеристики, препятствует возникновению плесени. Его используют для отделки спален, детских, гостиных.
Конструктивные лестничные варианты
Существуют следующее виды изделий.

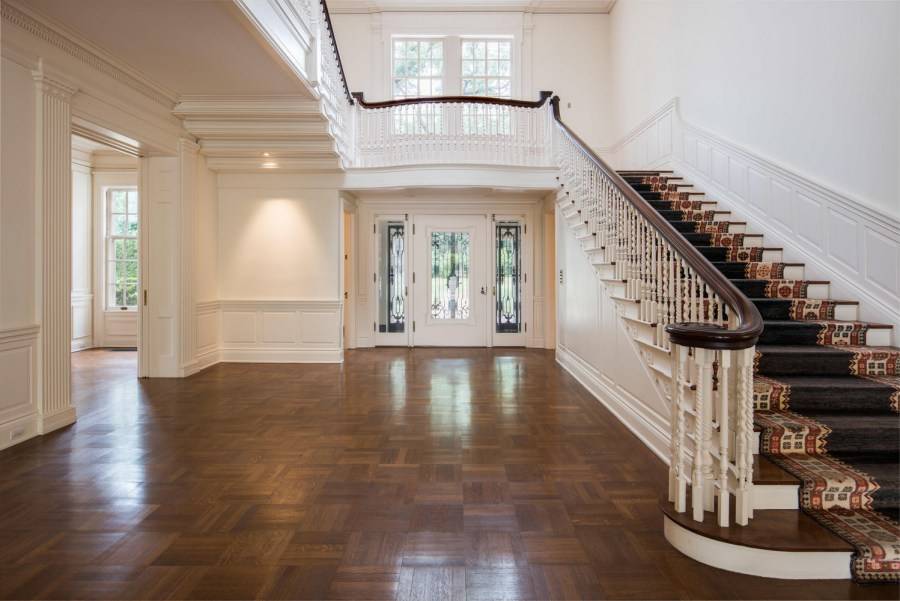

- Маршевые. Являются наиболее распространенными. Отличаются удобством использования. Марш бывает прямым и поворотным. Последний отлично экономит место. Подходит конструкция для просторных помещений.

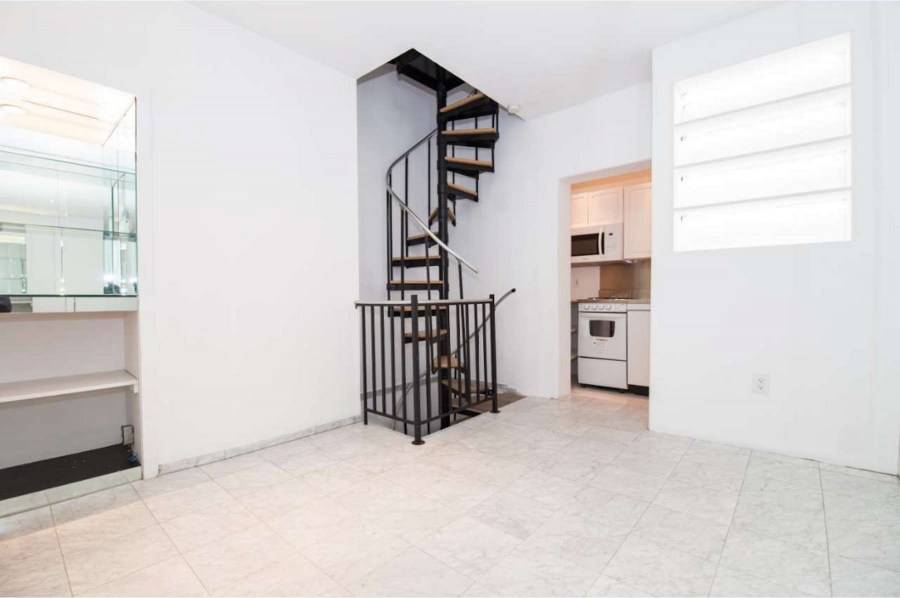

- Винтовые. Чаще используются в маленьких комнатах. Обязательно наличие перил для безопасности. Занимают минимум места, выглядят эффектно.
- Консольные. Выглядят легкими. Для них опорой выступают несущие стены. К ним крепятся ступеньки. Декоративные прутья или тросы, которые крепятся к потолку, позволяют взять на себя дополнительную нагрузку. Конструкция не мешает естественному освещению проникать в комнату.
- Комбинированные. Изделие возродится при сочетании различных материалов и деталей.
Конструктивные особенности помещения
Конструкция помещения напрямую влияет на планирование работ по теплоизоляции. В коттеджах верхний ярус занимает мансарда или полноценный второй этаж с чердаком.
Мансарда
Мансарда — упрощенный вариант получить дополнительное жилое пространство вместо пустующего чердачного.
Особенности помещения:
- Мансарда находится под кровлей, полностью или частично занимает площадь перекрытия верхнего этажа.
- Геометрия пространства напрямую зависит от крыши, которая определяет объем комнат и высоту потолков.
- Теплоизоляция требуется как внутри, так и снаружи.
Мансарда — эксплуатируемое чердачное пространство.
Полноценный второй этаж
Если проект предусматривает полноценный второй этаж, то между потолком и крышей будет чердак. В этом случае монтаж гидроизоляции на перекрытии не требуется.
Финишная отделка стен и потолка
Широкую популярность при отделке мансарды приобрела евровагонка. Использование этого материала не теряет актуальности уже много лет. Евровагонка практична и долговечна, а также красиво смотрится. Облицовка мансардных помещений деревом – довольно интересный вариант.
Монтаж этого материала не составит сложностей. Понадобится всего лишь закрепить доски торцами друг к другу. Их подшивают непосредственно к стропилам. Евровагонка фиксируется непосредственно на стены. Создавать каркас в таком случае нет необходимости.
При использовании дерева во время отделки мансарды помещение можно украсить разными способами:
- Чтобы сделать интерьер более эффектным, можно покрасить доски темными тонами вперемешку со светлыми. Это позволит выделить декоративную облицовку в интерьере помещения.
- При использовании блок-хауса помещение можно удачно разделить на разные зоны. Элементы системы, которые видны, можно подобрать таким образом, чтобы они контрастировали со стенами. Довольно часто для их окрашивания применяется морилка.
- Для таких помещений подходят обои с шелкографией во всю стену. Такое украшение стоит обрамить молдингом.
- Довольно эффектно при отделке стен таким материалом выглядит мебель, сделанная в старинном стиле.
