Варианты монтажа
Как установить светодиодные ленты для подсветки потолка? Это зависит от того, на что будет монтироваться лента.
Способ монтажа светодиодов, в зависимости от основы под светодиоды
В принципе, варианты монтажа ограничены лишь полетом фантазии. Но желательно учесть, что светодиод – точечный источник высокой яркости с малым углом рассеивания и смотреть непосредственно на него неприятно. Поэтому при монтаже нужно предусмотреть световой барьер, которым при стандартных схемах являются багет, гипсокартон либо монтажная планка для натяжного потолка.
Вместо моно- можно использовать многоцветную (RGB) ленту, которая послужит ночной подсветкой.
Многоцветная RGB лента в качестве ночной подсветки
Потолочная подсветка натяжного потолка, размещенная ЗА полотном потолка, зависит от материала полотна. Если он плотный или темных оттенков, светопропускающая способность его низкая, и ленты, размещенные над тканью, сгодятся только для ночной подсветки.
Подсветка натяжного потолка с использованием полупрозрачных материалов, да еще и с нанесением изображений, позволяет создать неповторимую атмосферу в любом доме.
Подсветка натяжного потолка с рисунком
Отдельно стоит коснуться варианта натяжного потолка «звездное небо». Как подсветить потолок светодиодной лентой зависит от конструктивных особенностей этого решения. Существует два типа технического исполнения такого декора – статический и динамический.
Статический — когда рисунок нанесен на полупрозрачную ткань. В этом случае подсветка размещают по периферии, а при необходимости и на самом потолке.
Динамический — по дизайну картинки он может быть полностью идентичен, но над тканью монтируется система оптоволоконных проводников, передающих сигнал от проектора. Благодаря этому достигается натуральное мерцание звезд и эффект полного погружения.
Как выполняется динамическая подсветка потолка
Светодиодное освещение потолка полностью оправданное решение. Несмотря на относительно высокие первоначальные затраты, такой тип освещения в квартире будет радовать глаз, и в перспективе окупится за счет существенного снижения потребления энергии на освещение квартиры.
Качество сборки
Обратите внимание на то, как изготовлены ленты — они должны быть полностью герметичны, диоды и резисторы симметричны, плотно закреплены. Если что-то из вышеперечисленного не так или просто не вызывает у вас доверия, от покупки лучше отказаться
Нюанс: Немного отступая от темы заметим, что в этом вопросе экономить не стоит. Если неправильно поклеенные обои просто испортят интерьер, то ошибка в вопросах освещения может иметь трагические последствия. Поэтому не нужно заказывать ленты на алиэкспрессе. Обратитесь в хорошие магазины и выбирайте проверенных производителей, которые имеют множество положительных отзывов.
Обращайте внимание на параметр сопротивления — оптимальными считается 150 или 300 Ом (с маркировкой 151 и 301, соответственно). Если вы видите 100 (101), поищите другую модель — это дешевая некачественная лента
Кроме того, немаловажное значение имеет корпус — если он слишком тонкий, легко гнется, то может быстро выйти из строя
Обзор рынка
- Какие светодиодные светильники может предложить современный рынок?
Вот их основные виды:
Ленты, представляющие собой светодиоды на гибкой проводящей подложке. Ленты могут иметь напряжение питания 12 и 220 вольт;
- Панели — это светодиоды на жесткой подложке, снабженные рассеивателем. Нередко панель представляет собой комбинацию рассеивателя и нарезанной на короткие отрезки светодиодной ленты;
- Споты — светильники, дающие направленный свет благодаря встроенному рефлектору;
Спотовый светодиодный светильник.
- Софиты — встраиваемые в потолок компактные светильники, дающие рассеянный свет;
- Прожекторы.
- Насколько экономично светодиодное освещение?
Последние поколения светодиодов обеспечивают светоотдачу более 100 люменов на один ватт потребляемой мощности. У ламп накаливания этот показатель хуже в 10 раз, у компактных люминесцентных («энергосберегающих») ламп — в 1,5 — 2 раза.
Сравнение светимости у ламп разных типов.
Лента
- Как выбрать светодиодную ленту для подсветки потолка и для основного освещения?
Для скрытой подсветки основной критерий — малое тепловыделение. Как правило, она устанавливается в потолочную нишу, на плинтус или молдинг, что подразумевает довольно скверный теплоотвод. Поэтому на роль подсветки обычно приобретается лента мощностью не более 5 ватт на погонный метр.
Какую светодиодную ленту выбрать для подсветки потолка по цвету свечения?
Цвет стоит подбирать исходя из функциональности комнаты и ее общего оформления. Так, красная подсветка будет уместна в спальне, но явно не к месту на кухне, а «кислотный» зеленый свет никоим образом не впишется в стилистику ретро-гостиной.

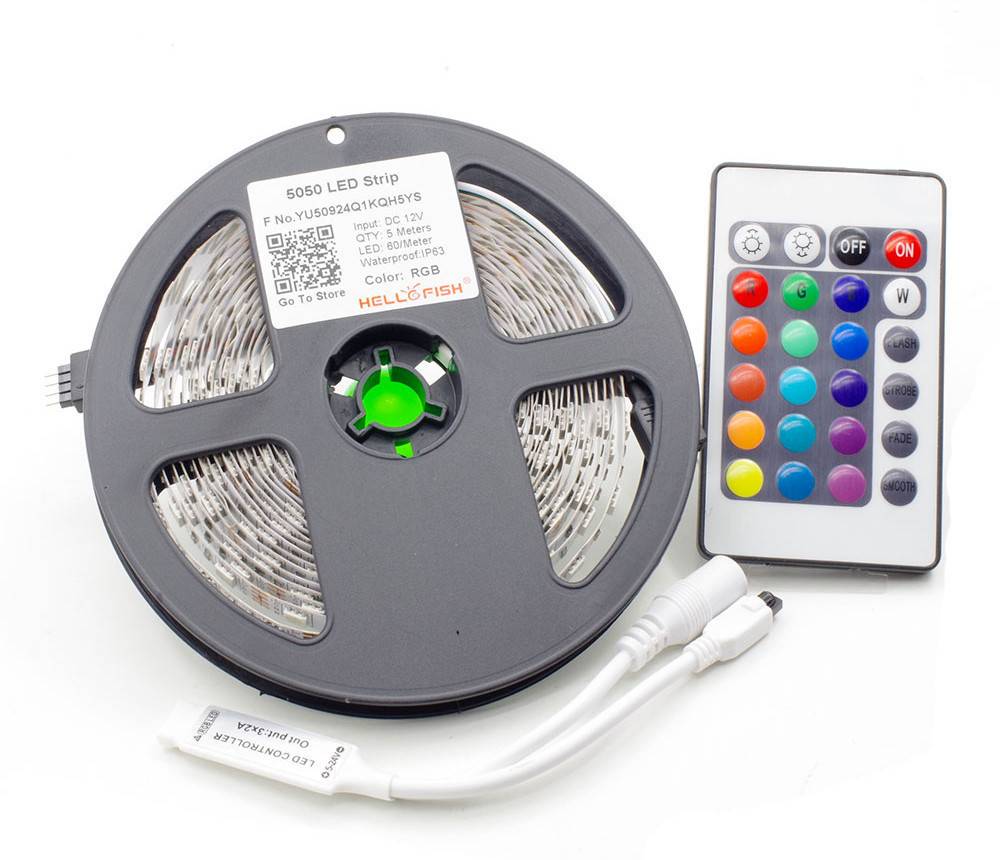

Любопытное решение — RGB лента, умеющая менять цвет подсветки.
Если вы выбираете ленту на роль основного освещения, для вас важны два других критерия:
Цветовая температура. Наиболее точная цветопередача обеспечивается освещением с температурой 4000 К;
Светимость определяется как типом светодиодов, так и их количеством на погонном метре ленты.
- Какая лента лучше — с питанием от 220 вольт или от 12?
Безоговорочно вторая. Ее единственный недостаток — потребность во внешнем блоке питания, в то время как лента с питанием от 220 вольт использует компактный выпрямитель, установленный на ее соединении со шнуром питания.
Компактный выпрямитель монтируется прямо на шнуре питания.
Достоинства перевешивают его сполна:
Диодная сборка, питающаяся от 12 вольт — это всего три диода с несколькими резисторами. Именно отрезками по три светодиода может нарезаться низковольтная лента. При питании от 220 вольт нарезка возможна лишь по метру;
Низковольтную ленту можно резать через каждые три светодиода.
Выход из строя одного светодиода приведет к тому, что погаснет еще два источника света в общей с дефектной деталью сборке. В 220-вольтовой ленте все детали в каждом метровом отрезке соединены последовательно, и перегорание любой из них будет означать, что метр ленты погаснет полностью;
Светильники
- Как устроены ленточные светодиодные светильники?
Они состоят из алюминиевого профиля с системой крепления, наклеенной на него ленты с достаточно высокой светимостью и пластикового рассеивателя — матового или призматического. Как правило, стоимость таких светильников заметно превышает суммарную цену купленных в розницу комплектующих.
Накладные, врезные и угловые ленточные светильники.
- Что лучше — софиты или светодиодная панель?
Все зависит от ключевых требований.
При одинаковой мощности один яркий источник света всегда дает лучшее освещение, чем несколько более слабых. Поэтому с точки зрения экономичности панель выигрывает. Зато она проигрывает в равномерности освещения: софиты, распределенные по помещению, не будут создавать тени.
Светодиодная панель мощностью 36 ватт. Размер — 600х600 мм. Светимость — 3200 люменов.
Лампы
- Какие светодиодные лампы лучше?
Если оценивать экономичность, близость спектра к солнечному и, соответственно, точность цветопередачи (то есть соответствие цвета освещенного предмета видимому при ярком дневном свете), то безусловным лидером будут лампы на светодиодных нитях (они маркируются как filament).
Эти лампы интересны, среди прочего, тем, что их внешний вид очень напоминает лампы накаливания: используется такая же стеклянная колба, а светодиодная нить внешне очень похожа на спираль.
Очевидный недостаток ламп filament — то, что они дают рассеянный свет, в то время как лампы с рассеивателем в виде полушария создают направленный в одном направлении яркий световой пучок. Если вами планируется установка лампы в спотовый светильник, ваш выбор — лампа с полукруглым рассеивателем.

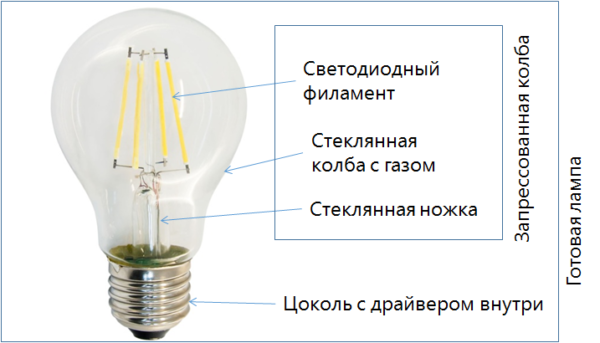

Внешний вид и устройство лампы на светодиодных нитях.
Монтаж углового профиля
Монтировать такой элемент на саморезы не так уж и просто, поэтому здесь гораздо проще использовать двухсторонний скотч.
Сначала обезжириваете подложку растворителем или спиртом.
После чего наносите скотч на обе грани и отрезаете излишки.
Теперь обезжириваете саму поверхность. Для этого слегка сбрызгиваете ее водой или “Мистером Мускулом”.
Для чего это делается? Угловой профиль в большинстве случаев монтируется неравномерно к двум плоскостям. И изначально, выставить его ровно, весьма проблематично.
А если поверхность слегка побрызгать водой, скотч не сразу приклеится и даст время подогнать все как нужно.
Для более надежного крепежа вместе со скотчем рекомендуется применять полиуретановый клей. Остается наклеить во внутрь ленту, вставить линзу и закрыть все заглушками.
Монтаж светодиодной ленты в алюминиевый профиль.
Этот алюминиевый профиль – это доступный способ установки светодиодных лент, придающий им лучший профессиональный вид. Этот метод все еще опирается на клейкую подложку, так как полосы прилипают к алюминиевой направляющей. Алюминий и клей хорошо сочетаются друг с другом и образуют отличную связь. Затем есть зажимы, которые удерживают дорожку на месте, которая будет крепиться к нужной поверхности. Это настоятельно рекомендуется, если свет будет виден непосредственно людям. Дорожка и защитная крышка от ультрафиолетовых лучей делают светильники похожими на профессиональные светильники, никто не догадывается, что это гибкие светодиодные ленты внутри.
Выбор блока питания для ленты со светодиодами
Для того чтобы светодиодная подсветка на потолке нормально работала, нужно обеспечить ее трансформатором или блоком питании, поскольку светодиодной ленте для качественной работы необходимо 12 Вольт постоянного тока. Чтобы выбрать такое оборудование, необходимо предварительно узнать мощность диодной ленты, которую планируется оснастить трансформатором, и выбрать нужный прибор исходя уже из этого параметра
Для этого, монтируя потолки с подсветкой светодиодной, рекомендуется обратить внимание на следующий пример расчета (не стоит забывать, что все необходимые характеристики можно найти на упаковке поставляемой ленты).
К примеру, зная, что 1 метр ленты потребляет 14,4 Вт, нетрудно высчитать, что мощность 12 метров подсветки на потолок будет равна 172,8 Вт. Трансформатор следует подбирать с большей мощностью, поэтому вполне подходящим будет трансформатор мощностью в 200 Вт.
Существуют специальные элементы, такие как карнизы для светодиодной подсветки потолка, но в том случае, если местом монтажа служит ниша для светодиодной подсветки потолка, то трансформатор таких больших размеров может сильно выделяться на поверхности потолка, тем самым ухудшая его внешний вид
Поэтому в качестве альтернативного варианта можно применить два трансформатора мощностью по 100 Вт и разделить ленту со светодиодами на две равные части так, чтобы каждая из них была подключена к отдельному трансформатору.
Обустройство встроенной подсветки в потолочном коробе с нишей
Если хозяева квартиры или частного дома хотят сделать натяжной потолок с внутренней подсветкой, то в большинстве случаев для этого будет собран короб из гипсокартона со специальной нишей в центральной части. Именно в этой нише и будет спрятана подсветка. Такие натяжные потолки с подсветкой по периметру достаточно популярны среди заказчиков.
Рассмотрим особенности натяжного потолка с подсветкой, коробом и нишей:
- Гипсокартонный короб для натяжных потолков с внутренней подсветкой располагают по периметру помещения.
- По высоте гипсокартонный короб обычно совпадает с планируемым уровнем размещения натяжного потолка. Как правило, она не превышает 15-20 см от исходного потолочного перекрытия.
- Нижняя грань короба для натяжного потолка со светодиодами несколько выдвинута вперед по направлению к центру комнаты – это главная особенность данной конструкции. На ней впоследствии будет крепиться светодиодная лента или лампы подсветки. Сам короб формируется благодаря перпендикулярному выступу, высота которого составляет порядка 6 см. От верхней грани ниши короба до поверхности чернового потолка должен оставаться зазор порядка 11 см. Это позволит комфортно произвести монтаж полотна для натяжного потолка.
- Багет для дальнейшего натяжения полотна потолка необходимо закрепить на верхней трети вертикального отрезка гипсокартонного короба.
- Люминесцентные, галогенные или светодиодные лампы закрепляют на горизонтальной части короба, после чего производят их подключение к электричеству.
Достоинства светодиодной ленты
Перед установкой и монтажом светодиодной ленты ознакомьтесь с достоинствами осветительной аппаратуры. Это позволит убедиться в правильности своего выбора.
Основные достоинства дюралайта:
- Незначительное энергопотребление — благодаря небольшой мощности.
- Выгодный срок службы, независимо от типа помещения — от 5 до 13 лет.
- Возможность укладки по любой траектории — за счет пластичности нити.
- Возможность выбора необходимой длины дюралайта, так как кратность резки составляет 6-10 см (через 3-5 светодиодов).
- Освещение такой лентой имеет самый высокий коэффициент полезного действия. Светодиоды не выделяют тепло, электроэнергия тратится только на излучение света.
- Отсутствие мерцания.
- Переносимость к перепадам напряжения в электросети, в частности лента продолжает функционировать при сниженном напряжении до 130 В.
- Отсутствие ультрафиолетового излучения.
- Возможность самостоятельно подобрать цветовую гамму.
- Пожаробезопасность.
- Экологичность.
- Качество свечения на протяжении всего срока эксплуатации остается неизменным.
- Простая укладка — благодаря применению монтажного скотча или самоклеевой основы.
- Гарантия производителя. Вся светодиодная продукция имеет длительную гарантию, что выгодно отличает ее от привычных ламп накаливания или люминесцентных приборов.
Прижимной коннектор
Для подключения данного вида выдвиньте прижимную пластину и вставьте конец ленты во внутрь гнезда до упора.
Чтобы зафиксировать ее там и создать контакт, необходимо задвинуть обратно пластинку на свое место.
После этого обязательно проверьте надежность фиксации, слегка потянув за светодиодную ленту.
Преимуществом такого подключения являются его габариты. Такие коннекторы самые маленькие как по ширине, так и по высоте.
соединение светодиодных лент
соединение светодиодных лент
Однако в отличие от предыдущей модели, здесь вы абсолютно не видите состояние контактов внутри и насколько плотно и надежно они соединены между собой.
Светодиодная лента в натяжном потолке – красота внутри
Натяжной потолок со светодиодными лентами внутри выбирают молодые люди и в детские комнаты.
Преимуществ у такого освещения гораздо больше чем минусов:
- Светодиодные ленты тратят гораздо меньше электроэнергии чем обычные лампы дневного света;
- Это освещение готовое годами служить без замены ламп;
- Позволяют создавать немыслимые и незабываемые интерьеры;
- Освещение может служить вместо ночника;
- Имеет возможность устанавливать интенсивность подсветки;
- Светодиодные ленты могут быть белыми или разноцветными.
К минусам можно отнести только то, что одна и та же картина потолка может надоесть за такой длительный период.
В детской комнате такое освещение незаменимо. Многие малыши боятся ложиться спать без света, но включать точечный ночник или оставлять верхний дневной свет – очень дорого. Светодиодные ленты под потолком в детской можно сделать в виде карты звездного неба или расположить ленты в виде любимого героя. Ребенок будет спокойно спать, и экономия энергии будет видна уже в первый месяц.
Что понадобится
Для монтажа светодиодной ленты своими руками могут понадобиться разные компоненты, в зависимости от типа выбранной ленты. Например для обычной низковольтной на 12 Вольт нужного подготовить:
Чтобы монтировать высоковольтную ленту, вместо драйвера нужен выпрямитель (диодный мост). А вот для цветной ленты RGB к комплекту надо добавить RGB контроллер, чтобы была возможность управления цветом.
Диммер (регулятор уровня света) можно и не использовать, все зависит от предпочтений и поставленных задач. Однако он является удобным приспособлением позволяющим осуществлять контроль над уровнем освещения, и тем самым экономить киловатты электроэнергии.
Светодиодное освещение для натяжного потолка
Натяжные потолки с подсветкой можно устанавливать практически в любом помещении, они не подвержены воздействию влаги и не горят.
Процесс установки заключается в установке каркаса по периметру, на который натягивается пленка или специальный текстильный материал. На каркас цепляются осветительные элементы в заранее запланированном порядке.
Светодиодная лента представляет собой гибкую полоску из направляющих, которые проводят электричество и к ней припаяны светодиоды. Ее длина может быть произвольной, за счет разделения или соединения стыков отдельных элементов.
Светодиодные лампы помогают значительно экономить электроэнергию, что является еще одним преимуществом. Более сильная и яркая контурная светодиодная подсветка может использоваться как отдельный элемент освещения.
Такая подсветка, в отличие от лампочек, имеет ряд преимуществ:
- Рентабельность;
- Регулировать яркость можно регулятором мощности (диммером);
- Угол наклона определяет угол рассеивания света;
- Хорошо сочетается с подсветкой натяжного потолка.
Существуют различные модификации для встраиваемых потолочных светильников.
Установка подсветки на кухонную гарнитуру
Очень часто светодиодная подсветка сегодня встречается на кухне. Причем зачастую led используют для качественного и полноценного освещения рабочей зоны кухни.
Светодиодная подсветка рабочей зоны
Кроме рабочей поверхности мойки, плиты и столешницы с помощью светодиодных лент можно достаточно эффектно освещать кухонную гарнитуру. На кухне подсветка может быть установлена в следующих местах:
внутри подвесных шкафчиков. Таким образом качественно подсвечивается внутреннее содержимое полок;
Внутренняя подсветка кухонного шкафа
сверху навесных кухонных шкафов или снизу напольной гарнитуры. В таком случае освещение выполняет только декоративную функцию;
Подсветка гарнитуры снизу и сверху
подсветка выдвижных ящичков для ложек, вилок и прочих необходимых на кухне вещей.

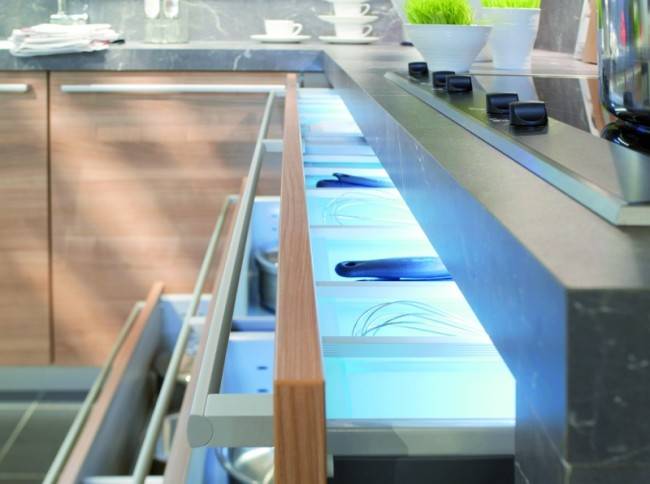

Подсветка выдвижного ящичка
Создать любой тип освещения здесь можно двумя способами:
непосредственно наклеить ленту, оснащенную самоклеящейся основой на поверхность кухонной гарнитуры;
Установка ленты с самоклеящейся основной на поверхность шкафа
использовать врезной или накладной профиль. Врезной профиль позволит сделать подсветку максимально комфортной для эксплуатации, но его установка требуется значительных затрат времени и сил, чтобы вырезать нужное отверстие в шкафу. Накладной профиль более прост в установке, но он будет немного выделяться на фоне кухонной гарнитуры.
Врезной и накладной профиль на кухне
Как видим, самым простым способом крепления ленты в данном случае будет просто приклеивание ее с помощью самоклеящейся поверхности. Все этапы крепления данной продукции будут аналогичны ранее описанному монтажу на потолок.
Инструкция по созданию потолочной подсветки светодиодными лентами и советы по монтажу
- В соответствии с дизайн-проектом разметьте места, где должны быть установлены участки led-ленты. Имейте в виду, светящаяся полоса должна устанавливаться на уже полностью отремонтированную поверхность: никакая дальнейшая покраска после установки ленты будет невозможна.
- Разметьте те места, где будут установлены блоки питания к каждой светодиодной ленте.
- Подберите одножильные медные провода, сечением в 0,75 мм2, которыми нужно будет соединить блоки питания и led-ленты. Спаяйте соответствующие клеммы и заизолируйте оголенные места цепи силиконом.
- Зафиксируйте светодиодные ленты по всем маршрутам их прохождения с помощью клея. На каждый погонный метр должно приходиться минимум 4 места посадки ленты на клей.
- Шнуры от разных блоков питания лучше вставлять в отдельные гнезда розеток. Можно использовать для централизованного подключения сетевые блоки питания с выключателями.
Монтаж потолочной подсветки светодиодными лентами завершен – проверьте ее функциональность.
Кстати, вместе с потолочной очень гармонично смотрится подсветка штор светодиодной лентой.
Советы по монтажу светодиодных лент
Как подключить светодиодную ленту своими руками? Чтобы сделать это правильно, ознакомьтесь со следующими советами экспертов:

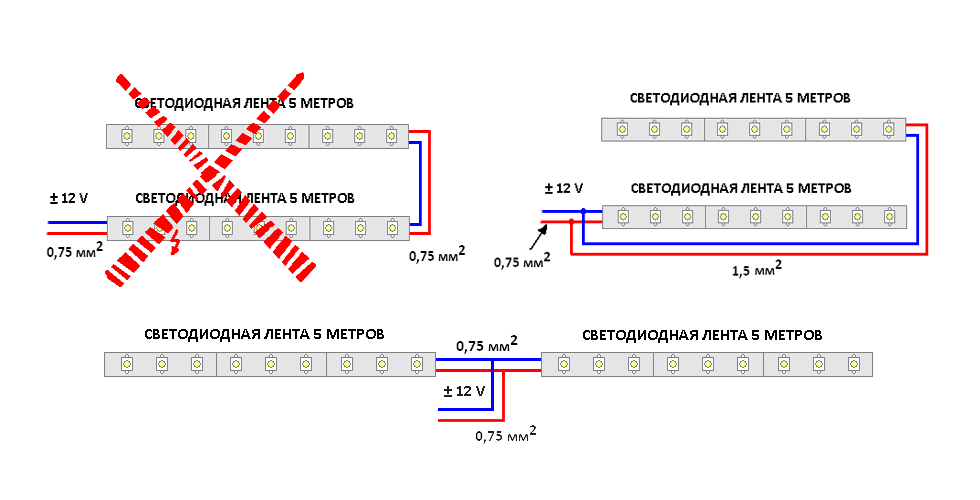

Подключение светодиодного освещения производят параллельно, используя отрезки длиной до 5 м.
Как показано на фото светодиодных лент в интерьере, их монтаж должен осуществляться на алюминиевый профиль – на него возлагается задача теплоотвода. Исключение составляет модель SMD 3528. Это объясняется ее малой мощностью.
Очень важно грамотно подобрать блок питания. Его мощность должна превышать мощность подсветки на 30%
Организация светодиодного ленточного освещения требует комплексного подхода. Результат будет зависеть и от правильности предварительных расчётов, и от грамотности проведённых работ по установке. Поэтому не стоит жалеть времени на тщательное продумывание каждой мелочи – оно обязательно окупится.
Выбираем светодиодную ленту
Светодиодная лента — это подсветка, сделанная в виде гибкой пластиковой полосы, со светодиодами, и клеевым слоем на обороте. Поставляется в продажу в удобных пластиковых катушках.
Каждая, имеет стандартную длину – 5 метров. По своему принципу, она — медная плата, которая поделена на сегменты по 5 или 10 см. Вдоль них расположены диоды и их резисторы в зависимости от моделей, число может отличаться.
Места пайки, они же места разреза, позволяют увеличивать или уменьшать общую длину led-полосы.
Класс защиты
При оформлении дополнительной подсветки на кухне, необходимо учитывать особенности среды. Выбрав тип защиты, учтите, светодиодная лента должна спокойно переносить воздействие пара или попадания брызг. Класс защиты обозначается буквами IP, прямо на корпусе.
Отображение класса защиты на упаковке
Первая цифра IP кода, отражает степень механической защиты человека, от опасных сегментов светодиодной ленты и защиты от пыли. Вторая цифра IP кода – уровень защиты от влаги. Как для первого, так и для второго показателя, цифра 0 обозначает полное отсутствие какой-либо защиты. Используются для подсветки кухни только при наличии прочного, и герметичного корпуса.
Для подсветки на кухне можно использовать светодиодные ленты:
- со степенью защиты от IP 33 и более – если для монтажа будет использоваться кожух.
- степень защиты от PI 65 и более – если защитный кожух не предусматривается.
- со степенью защиты от PI 67 и более – если есть риск прямого попадания воды или погружения.
На фото, пример конфигурации, в зависимости от параметров защиты светодиодной ленты.
Рекомендуется приобретать образцы низкой защиты и устанавливать их в профиль с матовым стеклом (на самом деле пластиком), который будет служить защитный пеналом. Заводское защитное эпоксидное покрытие, со временем теряет прозрачность и становится грязно-желтым. Из-за этого снижается и светоотдача.
Угловой и плоский защитные корпуса
Сила светового потока, число светодиодов и потребляемая мощность
Сила светового потока, число светодиодов и потребляемая мощность — эти три параметра прямо пропорциональны друг другу. Чем больше светодиодов на погонном метре, и чем больше их размер, тем больше потребление и сильнее светоотдача. Количество диодов может меняться, в границах от 30 до 240 штук. Но при этом, самой маломощной светодиодной лентой считается smd 3528, в которой 60 диодов на 1 м. Потребляемость всего 4,8 Вт. А светоотдача 300 лм.
Несмотря на превосходящее количество световых элементов, имея всего 30 светодиодов на метр, можно светить намного ярче. Например, smd 5050. Световой поток равен 360 лм. Это значит, что размер светодиодов компенсирует их число. Но и потребляемая мощность тоже превосходит – 7,2 Вт.
Размер светоизлучающей поверхности, также имеет большую роль. Чем больше площадь светодиода, тем мощнее светоотдача. Размеры диода (smd — устройство поверхностного монтажа) отображаются цифрами. Например:
smd 3528,
где 35 – одна сторона диода, равная 3,5 мм;
а 28 – вторая сторона диода, равная 2,8 мм.
Самые распространенные размеры диодов, используемые для светодиодной подсветки на кухне:
SMD 3528 – можно использовать для дополнительно освещения рабочей зоны установив светодиодную ленту под шкафы кухонного гарнитура. Свет мягкий и не слишком яркий. Не требует мощного блока питания, так как собственная мощность невелика.
Основные характеристики smd 3528
SMD 5050 – высокая мощность диодов, позволяет использовать в качестве замены альтернативного освещения на кухне.
Основные характеристики smd 5050
Световой поток равен привычной лампе накаливания на 60 ватт. При этом, потребление — всего 15 ватт. Эта led-лента, в 2,5 – 3 раза ярче светодиодных лент smd 3528.
Этих двух видов, вполне достаточно, чтобы организовать красивую и практичную подсветку на кухне. Но есть и более мощные образцы. Например: smd 2835, smd 5630, smd 5730, led-ленты с питанием 220 В – имеют гораздо большую светоотдачу, но при этом, они очень требовательны к охлаждению, так как подразумевают сильный нагрев. Их нельзя использовать без теплоотводов, например, алюминиевого профиля.
Заключение
В качестве резюме этой публикации, приведем достоинства и недостатки применения подсветки для потолка светодиодной. К первому отнесем:
- Достаточно простой монтаж, который будет по силам многим;
- Экономный расход электричества и высокий КПД;
- Долгий срок службы при условии хорошего охлаждения и качественного электропитания;
- Красивая многоцветная иллюминация.
Недостатков немного, но они имеют место быть:
- Некачественная цветопередача;
- Достаточно высокая стоимость;
- При перегорании одного светодиода гаснут и остальные в трио, отчего в ленте образуется проплешина.
Это все, что нужно знать, при создании качественной и красивой подсветки потолка.
