Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

Расчет

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Доборные элементыКомплектующие для кровли

Помимо самой металлочерепицы, в комплект входят также:

• планки из стали длиной в 2 м;
• стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Как укладывать металлочерепицу на крышу с треугольным или трапециевидным скатом

Если есть необходимость покрыть металлочерепицей треугольную или трапециевидную крышу, то обязательно потребуется установка двух дополнительных брусков. Их устанавливают по линии сгиба крыши с двух сторон от «хребта». После этого монтируют карнизную доску и начинают сборку обрешетки. Шаг обрешетки для металлочерепицы в данном случае рассчитывается таким же образом, как и при стандартной схеме. Затем производят монтаж карнизной системы. Металлочерепецу начинают укладывать только после проведения всех этих процедур, ориентируя и ровняя первый лист по планке карниза.

Для того чтобы установить узлы конька нужно поровнять коньковые планки относительно угла «хребта». В случае использования прямого конька, его нужно обрезать согласно имеющимся углам, а для полукруглого предусмотрены специальные заглушки. Причем, лучше всего использовать пластиковые модели.

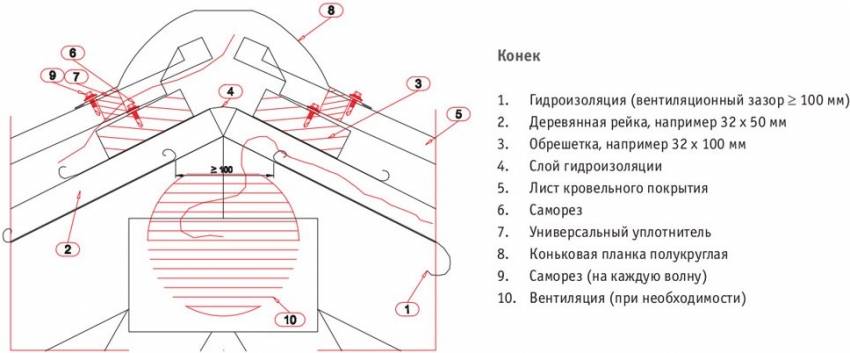

Схема монтажа конька для крыш с треугольным или трапециевидным скатом

Коньковая планка должна быть расположены строго по оси «хребта». Это не слишком сложная задача, если углы ската одинаковые. Если же они имеют разную величину, то задача существенно усложняется. В качестве вспомогательного материала используют яркую монтажную пену, которая позволяет определить качество примыкания к скатам.

Монтаж металлочерепицы Металл Профиль Монтерроса, Монтекристо, Трамонтана

1. Главная
2. Инструкции по монтажу

Монтаж металлочерепицы МП Монтерроса, Монтекристо, Трамонтана

Укладка листов металлочерепицы

При длине листов металлочерепицы, равной длине ската (Рис. 1)

Первый лист металлочерепицы выравнивают по карнизу и торцу крыши и закрепляют одним саморезом у конька.

Рис.1

Если монтаж кровли ведется справа налево, то второй лист укладывают внахлест на первый. Если слева направо, то край второго листа подкладывают под край первого.

Третий лист монтируют аналогично второму. Скрепленные между собой три листа выравнивают параллельно карнизу крыши.

Листы соединяют саморезами в крайнюю верхнюю часть волны или в торец профиля (Рис. 5) так, чтобы они не были прикручены к обрешетке и могли при этом соединять листы друг с другом. Шаг крепления через 1 волну (Рис.6).

Рис.2

При длине листов металлочерепицы меньше длины ската осуществляется их стыковка по длине (Рис. 2).

Первый и четвертый лист металлочерепицы скрепляют между собой, выравнивают по карнизу и торцу крыши и закрепляют одним саморезом у конька.

Рис.3

Если монтаж кровли ведется справа налево, то второй лист укладывают внахлест на первый. Если слева направо, то край второго листа подкладывают под край первого.

Третий лист монтируют аналогично второму. Скрепленные между собой четыре листа выравнивают параллельно карнизу крыши.

Листы соединяют саморезами в крайнюю верхнюю часть волны или в торец профиля (Рис. 5) так, чтобы они не были прикручены к обрешетке и могли при этом соединять листы друг с другом. Шаг крепления через 1 волну (Рис.6).

Рис.4

ВНИМАНИЕ! Самонарезающие винты, соединяющие листы металлочерепицы в продольном направлении необходимо смещать относительно края листа металлочерепицы на расстояние 20 – 25 мм (см. Рис

5).

Крепление листов металлочерепицы

Крепление металлочерепицы осуществляется самонарезающими винтами с ЭПДМ-прокладкой. Количество саморезов 6-8 шт. на кв. м.

Рис.5

Низ листа металлочерепицы прикрепляют саморезами в прогиб волны в местах прилегания к обрешетке через 1-2 волны, но не менее 2 шт. на ширину листа (Рис. 3).

В местах стыковки листов саморезы крепятся в крайнюю верхнюю часть волны или в торец профиля с шагом через 1 волну (Рис. 6).

Рис.6

Основное крепление листа осуществляется в крайние прогибы волн листа в шахматном порядке (Рис. 4), при этом на профилях МП  Трамонтана и МП Монтекристо центральная волна не закрепляется, в отличие от МП Монтерроса, которая имеет 4 волны. Самонарезающие винты располагаются в прогибах волн на расстоянии 10 мм от ступеньки.

Условные обозначения параметров металлочерепицы:

ТРАМОНТАНА

МОНТЕКРИСТО

МОНТЕРРОСА

Монтаж металлочерепицы своими руками – пошаговая инструкция

Теперь перейдем к процессу приятному и творческому – прикручиванию металлочерепицы к обрешетке. Делать это можно с любой стороны крыши, как будет вам удобно. Рассмотрим простой пошаговый монтаж металлочерепицы, который применяется на большинстве строительных объектов.

ШАГ 1: удаляем защитную пленку с металлочерепицы, берем первый лист и выравниваем его точно по краю карниза, делая напуск 5-6 сантиметров. Закрепляем шурупом (закручиваем прямо в металл) на уровне толстой доски, которая идет у нас по периметру. Проверяем ровность листа с помощью рулетки, которой измеряем расстояние от края металлочерепицы до карнизной планки.

ШАГ 2: второй лист укладываем выше, делаем напуск не менее 4-5 сантиметров и прикручиваем его по верхней точке волны на уровне обрешетки. 2 самореза с разных сторон листа будет достаточно. Когда уже несколько листов «прихвачены», надо проверить ровность их укладки и привинтить все к обрешетке.

ШАГ 3: укладываем остальные «блоки» из 2-3 или более листов (зависит от длины самой металлочерепицы), оставляем 50-60 мм напуск и привинчиваем все в стык к обрешетке. Не забывайте ровнять первый лист – он самый важный и обуславливает ровность всей конструкции. Замеры последующих листов и обрезку болгаркой лучше делать на земле – так удобнее. Последний и первый ряд выравнивается еще по фронтону.

ШАГ 4: устанавливаем торцевые планки, которые уберегают от дождя и ветра, они должны быть прикручены длинными саморезами к стропилам дома и обрешетке, которая проходит по краю. Торцевая планка не всегда деревянная. Осуществляя монтаж кровли из металлочерепицы своими руками, вы можете не экономить на мелочах и использовать ПВХ планки или другие пластикаты, которые не поддаются коррозии, лучше защищают древесину от влаги.

Установка плоского конька. Стык листов металлочерепицы вверху не обязательно сильно ровнять, поскольку конек все скроет. Он прикручивается с каждой стороны к последней планке вторичной обрешетки. Рекомендуется установка полиуретановой прокладки между металлом и крышей, чтобы конструкция надежно зафиксировалась, не издавала лишних звуков и не повышала циркуляция воздуха.

Отделка дымохода. Здесь надо использовать Г-образные элементы. В кирпичном дымаре с помощью болгарки вырезается 2-3 сантиметровый пропил, в который заходит 1 край крепления, а другой край просто спускается на металлическую черепицу. Укладку и монтаж черепицы можно считать завершенной, осталось только привинтить всю фурнитуру и улавливатели снега. Ничего сложного в креплении нет, главное все качественно выравнивать и полагаться не только на свой зоркий глаз, но и на показания строительного уровня.

И по традиции предлагаем монтаж металлочерепицы на видео, поскольку сколько раз не читай, а посмотреть будет намного понятнее:

Утепление и гидро- пароизоляция кровли

Теперь начнем рассматривать непосредственно руководство по монтажу металлочерепицы!

Прежде чем начнется кладка черепицы, необходимо ее утеплить и изолировать от влаги и конденсата.

Почему это делается:

• для удержания внутренней температуры
• для защиты от коррозии и порчи
• чтобы образующийся в помещении пар и иные испарения не оседали на внутренней поверхности кровли и тем самым все усилия и средства не пустились псу под хвост.

Думаю, это исчерпывающе.

Гидроизоляция

Как все это делается:

1. с внешней наружной стороны раскатываются по горизонтали от карниза к коньку рулоны гидроизоляции (нахлест должен составлять 150 мм, а провисание у карниза — около 22 мм);
2.  между стропилами (каркас кровли или ее скелет) вставляются с зазором в 20 мм утеплители определенной толщины для теплоизоляции (зазор остается для вентиляции);
3. с внутренней стороны кровли над слоем утеплителя с помощью степлера крепится пароизоляционная пленка.

Получается вроде слоенного пирога или сэндвича.

Расчёты

Металлочерепица своими руками может быть монтирована только после ее приобретения, а для этого нужно знать требуемое количество металлочерепицы.

Чтоб это узнать, придется своими ногами лезть на свою кровлю и определить всю площадь, высчитав периметр, длины диагоналей и пр.

Непременно — учесть места стыков и иных «проблемных» зон. Это делается для того, чтобы приобрести материалы, призванные решать вот такие нетипичные задачи.

Вообще, основной перечень, не считая самой металлочерепицы, следующий:

1. Утеплитель
2. Гидроизоляционная пленка
3. Пароизоляционная пленка
4. Обработанные антисептиком бруски 50Х50мм для контробрешетки
5. Доски для обрешетки 32Х100
6. По периметру карниза необходима доска толще остальных, примерно 50Х100мм.
7. Саморезы короткие и длинные.

Не переживайте, если что-то незнакомо и Вы не разбираетесь полностью как сделать расчет металлочерепицы, — менеджер, консультант или по-простому продавец проконсультирует, посоветует по мере Ваших возможностей и предпочтений.

Установка внутренних фартуков и внутренних ендов

Рис: Правила монтажа внутренних ендов

Для оформления ендов и устройства внутренних фартуков используют готовые кровельные детали. Ендовы устанавливаются во внутренних углах, устроив под них сплошную обрешетку и дополнительную гидроизоляцию.

Совет! Между нижней ендовой и металлочерепицей прокладываю пористый уплотнитель, имеющий свойство к саморасширению.

Для устройства внутренних фартуков следует использовать планки примыкания, которые выполняют из листа металла того же цвета, что и кровельный материал. Если дымоходная труба круглая, то необходимо использовать специальные проходные элементы для вывода через кровельное покрытие.

Разновидности и размеры металлочерепицы Монтеррей

Данный продукт выпускается в трех вариантах:

• стандарт;
• СуперМонтеррей;
• МаксиМонтеррей.

Перечисленные материалы отличаются друг от друга размерами профиля и величиной шага волны.

Размеры стандартной черепицы Монтеррей:

• ширина листа – 1180 мм (с учетом нахлеста – 1100 мм);
• толщина листа – 0,4-0,5 мм;
• высота профиля – 39 мм;
• шаг волны – 350 мм.

Размеры черепицы СуперМонтеррей:

• ширина листа – 1180 мм (с учетом нахлеста – 1100 мм);
• толщина листа – 0,4-0,5 мм;
• высота профиля – 46 мм;
• шаг волны – 350 мм.

Размеры черепицы МаксиМонтеррей:

• ширина листа – 1180 мм (с учетом нахлеста – 1100 мм);
• толщина листа – 0,4-0,5 мм;
• высота профиля – 39 мм;
• шаг волны – 400 мм.

Особенности работы с металлочерепицей

Металлочерепица достаточно прочный материал, но не забывайте, что вы работаете на высоте и листы не маленькие по объёму. Поэтому необходимо соблюдать несколько правил при работе с ними.

Поднимаются на кровлю листы с помощью направляющих досок и берутся за край штамповочной линии обязательно в защитных перчатках. Если крыша дома достаточно большая, на ней можно оборудовать специальные стеллажи, на которые складывается определённое количество листов металлочерепицы. Тогда вам не придётся постоянно поднимать их вверх по одному. Но помните, что металлочерепица хоть и крепкая, но довольно лёгкая и её может просто снести сильным ветром с крыши или с земли.

Также следует быть осторожным при движении по уже установленным листам на крыше – обувь должна быть с мягкой подошвой, нога ставится на носок параллельно скату (каждая нога в отдельной выемке), на гребень волны становиться категорически нельзя!

Разрез листов металлочерепицы для сложных участков крыши лучше всего делать ножницами по металлу, так как болгаркой вы повредите защитный слой. Ещё один вариант – воспользоваться специальными электрическими высечными ножницами, ими можно работать и на земле, и на крыше.

Ну и не забывайте про защитные очки!

Устройство «кровельного пирога»: теплая крыша

Если мансардное помещение предполагается использовать для жилья круглогодично, то обязательно устраивают «кровельный пирог» под металлочерепицу, состоящий из утеплителя и вспомогательных слоев, предохраняющих теплоизоляционный материал от намокания.

Состав «кровельного пирога»:

1. Пароизоляция. Укладывают с внутренней стороны стропил для защиты утеплителя от пара, который несет угрозу в виде образования конденсата. Чаще применяют полипропиленовые мембраны: «Изоспан B», «Наноизол B» и другие. Полотна расстилают рядами с нахлестом не менее 15 см и крепят при помощи степлера.
2. Утеплитель. Плиты или маты теплоизоляции располагают между стропилами без видимых щелей. При утеплении в два слоя стыки не делают в одном месте, чтобы не образовывались «мостики холода». Фрагменты теплоизоляции смещают относительно друг друга не менее чем на 30 см.
3. Гидроизоляция. Укладывают с внешней стороны стропильных ног. Для дополнительной защиты от влаги применяют все те же пропиленовые мембраны, но другого типа: «Изоспан А», «Наноизол А» и другие. Гидроизоляционные полотна крепят так же, как и пароизоляцию. Делают напуск 15 см.
4. Контробрешетка. Обеспечивает вентиляционный зазор между металлочерепицей и влагоизоляционной пленкой. Бруски сечением 50х40 или 50х50 мм прикручивают саморезами длиной не менее чем 70 мм вдоль стропил. Начинают от карниза и продвигаются к коньку.
5. Обрешетка. Делают из обрезной доски толщиной не менее 25 мм. Располагают перпендикулярно стропилам, крепят к брускам контробрешетки саморезами длиной не менее 60 мм.

При монтаже кровли из металлочерепицы на новых крышах утепление делают изнутри, начиная сразу с укладки гидроизоляции. Сначала прокладывают один ряд, после чего устанавливают бруски для вентиляции. Их делают на 15 см меньше ширины гидроизоляционной мембраны, чтобы была возможность сделать нахлест пленки следующего ряда. Далее набирают часть обрешетки. В такой последовательности постепенно продвигаются до конька.

Бруски для вентиляционного зазора и обрешетка

Доски обрешетки устанавливают на одинаковом расстоянии друг от друга. Исключение составляет интервал между планками, которые расположены в самом низу. Здесь промежуток будет уже. На коньке устанавливают дополнительную доску – вплотную к верхней обрешетке. Также добавляют опоры в местах крепления планок примыкания, обрамления дымоходов, мансардных окон и других элементов.

Шаг обрешетки под металлочерепицу зависит от длины волны. Этот показатель отличается у разных производителей, но чаще составляет 350 или 400 мм.

Тип профиля	Шаг обрешетки в миллиметрах
«Монтеррей»	350
«Супермонтеррей»	350
«Макси»	400
«Классик»	350
«Каскад»	350 и 400

Внимание! Если используете другой тип металлочерепицы, которого нет в таблице, то просто измерьте длину волны. Шаг обрешетки при монтаже металлочерепицы с классическим типом профиля

Шаг обрешетки при монтаже металлочерепицы с классическим типом профиля

Начинают с установки первых двух досок обрешетки. Расстояние между ними будет меньше, чем в случае с обычным шагом. Сначала выравнивают нижнюю доску и прикручивают к стропилам. От самого края отмеряют 30 см (если волна 350 мм) и 35 см (если волна 400 мм). Это расстояние до центра следующей доски. Дальше придерживаются стандартного шага.

На нижнюю доску прикручивают брусок сечением 25х40 мм, располагая вдоль нижнего края, чтобы закрепить листы по карнизу. Если не вставить планку, то будет заметен изгиб, так как снизу саморезы вкручиваются в верхнюю часть между волнами, но в верхнюю часть ступени. Окончательная толщина бруска определяется высотой волны.

Установка крыши из металлочерепицы и расчет материалов

Любите рисовать? Нет? А придется. Выполнить эту работу можно с помощью ручки и одного листа бумаги, уйдет примерно 30 минут для того чтобы рассчитать крепление металлочерепицы и все расходные материалы. Стоит учитывать, что рабочая площадь листов будет на 8-12% меньше, чем полная, поэтому сразу необходимо добавить к расчетам это количество материала.

Сначала надо измерить длину ската кровли, от самого низа и до конька, учитывать еще надо навес (10-15 сантиметров). Здесь все просто, записываем количество необходимых целых листов металлочерепицы и отнимаем небольшие перекрытия (10 сантиметров достаточно). Количество рядов также легко высчитать. Длину крыши делим на ширину рабочей площади листа, то есть, отнимаем от нее 15 сантиметров перекрытия. Если у вас крыша не слишком большая и можно обойтись 1 листом металлочерепицы на скате, тогда перекрытие не учитывается, конечно же.

Рассчитать точное количество листов металлочерепицы теперь не составит труда. Размер строительного материала может быть разным, от 60 см до 10-12 метров, поэтому лучше подбирать максимально подходящую длину, чтобы избежать больших остатков. Не забывайте еще добавить в общую стоимость и список всю «фурнитуру», к которой относится конек, водосборник по всему периметру, ендовы и держатели снега.

Помимо этого, вам потребуются: деревянные бруски 50х50 мм, доски 50х100 мм, доска 50х100 мм на периметр карниза, короткие и длинные саморезы, пароизоляционная пленка, гидроизоляция и выбранный вами утеплитель (рассмотрим на примере минеральной ваты).

Монтируем металлочерепицу

Технология устройства кровли из металлочерепицы:

• Уложите первый лист по карнизу, начиная от правого края крыши. Зафиксируйте с отступом от карниза на 4 см.
• Закрепите листы саморезами в перегибах волн. Оптимальный размер шурупов – 35х5 мм.

Совет. Не закручивайте саморезы до конца, так как может возникнуть необходимость корректировки положения листов – прикрепите их окончательно уже после укладки первого ряда.

• Уложите второй лист с нахлестом так, чтобы он полностью перекрывал капиллярные канавки предыдущего рабочего элемента. Зафиксируйте второй лист.
• Продолжайте укладывать листы до тех, пока не заполните весь ряд.
• Основательно закрепите все листы на обрешетке, кроме последнего – его фиксируйте только после того, как завершите обустраивать второй ряд.
• Аналогичным образом покройте все скаты.

Монтаж металлочерепицы

Часто в процессе обустройства кровли возникает вопрос о количестве саморезов. Наиболее оптимальный вариант: 6-8 саморезов на один квадратный метр листа металлочерепицы

При этом важно, чтобы по краю материал фиксировался на деревянной обрешетке через волну. Общепринятой считается следующая схема:

Создание контробрешетки

Она необходима для придания жесткости конструкции. Кроме того, она прижимает к стропилам гидроизоляционную пленку либо диффузионную «дышащую» мембрану. Эта мембрана способна пропускать пар, идущий со стороны помещения. При этом она полностью непроницаема для влаги с наружной стороны. Еще одна функция дополнительной сетки — устройство вентиляционного зазора, необходимого для проветривания кровельного пирога. Чем больше расстояние между обрешеткой под металлочерепицу и гидроизоляцией, тем лучше идет воздухообмен. Делать его слишком большим не следует — это приведет к теплопотерям и проникновению влаги внутрь.

Как правило, используются те же материалы, что и для основного каркаса. Их прибивают вдоль стропил. Материалом также могут служить бруски высотой до 5 см либо доски, распиленные вдоль. Они должны быть плотно прибиты к стропильным балкам. Зазоры оставлять нельзя.

Instagram @krovlyaufa

Контробрешетка и обрешетка

Наглядность монтирования карнизной планки

Следующим этапом подготавливаем внешнюю поверхность кровли к кладке металлочерепицы.

Для этого строим основу из брусков 50х50 мм вертикально приколоченных– контробрешетка, и приколоченных горизонтально досок 32х100 мм.

Бруски крепятся вертикально от конька к карнизу и прибиваются к стропилам под гидроизоляционной пленкой. К этим брускам после уже прибиваются горизонтально доски для обрешетки под металлочерепицу, между которыми должно будет равняться длине металлочерепицы (не всего листа, а единицы).

Первая от края (карниза) доска более толстая (мм 50Х100 относительно досок 32х100мм).

Угол конька с обеих сторон обивают досками – по 2 с каждой стороны без зазоров.

На торце планку досок поднимаю от уровня обрешетки на высоту, равную высоте профиля металлочерепицы.

Установка ендовы нижней и верхнейна месте стыка

К нижнему краю обрешетки нужно прибить оцинкованными гвоздями карнизную планку для защиты обрешетки от осадков и иных атмосферных явления.

Гвозди прибиваются по принципу – один в низу, другой на расстоянии в 30 см. у верхнего края.

Но прибивать ее нужно только после установки желоба и его держателей, чтобы нижний край планки карниза проходила в желоб и не мешал установке держателей.

Наглядность вида кровли с обрешеткой

Вокруг дымоходов, ендов, углов и иных стыков доски обрешетки прибиваются сплошной. К углу стыка скатов крыши прикручивают саморезами планку нижней ендовы с нахлестом планок 100-150 мм.

Металлочерепицу в месте таких стыков подгоняют перед кладкой, обрезав нужными инструментами.

Угол после укладки металлочерепицы смотрится неаккуратно, потому к нему прикручивают опять же саморезами ендову верхнюю.

Надеюсь, Вам не стало вдруг страшно и не думаете «чертова металлочерепица + монтаж своими руками еще решил делать…»!  Уверяю Вас – труд будет щедро вознагражден чувством гордости за свою умелость и не только.

Ошибки, которые часто допускают начинающие кровельщики

Рассмотрим распространенные ошибки при монтаже металлочерепицы, которые могут снизить качественные характеристики покрытия:

• Категорически запрещается осуществлять резку листов при помощи болгарки, так как это приводит к нарушению защитного покрытия и быстрому выходу кровли из строя.
• Нельзя использовать для крепления листов саморезы без уплотнительных каучуковых шайб. Применение неподходящего крепежа может значительно снизить срок службы покрытия.
• Монтажники должны знать, как ходить по металлочерепице, чтобы не повредить покрытие. Во-первых, нужно использовать обувь с мягкой и нескользящей подошвой. Во-вторых, наступать можно только в прогиб волны и в места расположения обрешетки.
• Вкручивать саморезы для крепления к обрешетке нужно только в прогиб волны. При невыполнении этого правило невозможно добиться надежного крепления.
• При строительстве обрешетки необходимо учитывать такой показатель, как шаг волны металлочерепицы. Ему должно соответствовать расстояние между досками обрешетки.
• Не стоит забывать снимать защитную пленку с металлочерепицы. Через некоторое время она «прикипит» и сделать это аккуратно будет значительно сложнее.

Выбор и подготовка дерева под обрешетку

Идеальным вариантом будет применение высушенного, строганного на станке пиломатериала, но такой случай встречается редко. Существуют правила, как сделать обрешетку под металлочерепицу из обрезных реек, брусков или досок.

Весь материал проходит визуальный и инструментальный отбор. Бруски при распиловке на станке имеют отклонения от заданных размеров, поэтому для обрешетки выбирают одинаковых показателей по высоте. Ширина при этом не так важна. Если не сделать такую калибровку, то готовая кровля с обрешеткой, беспорядочной по высоте, будет выглядеть неаккуратной, вспученной. Листы могут морщиться, а неудачное крепление позволит им легко оторваться при сильном ветре.

Древесину предпочтительно выбирают хвойных пород, они наиболее смолистые и усиленно противостоят деформации.

Все деревянные конструкции кровли обязательно подлежат обработке антисептиками для того, чтобы в них не заводились жучки, подтачивающие дерево. Растворы для этого продают в строительных магазинах, но можно применить для пропитки отработанные масла из двигателей или горячие битумы.

Применять для устройства основания необрезной строительный лес не рекомендуется.
