Воздухоотводный кран Маевского, принцип работы устройства

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

  • прямые штоковые ручные;
  • угловые штоковые ручные;
  • поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

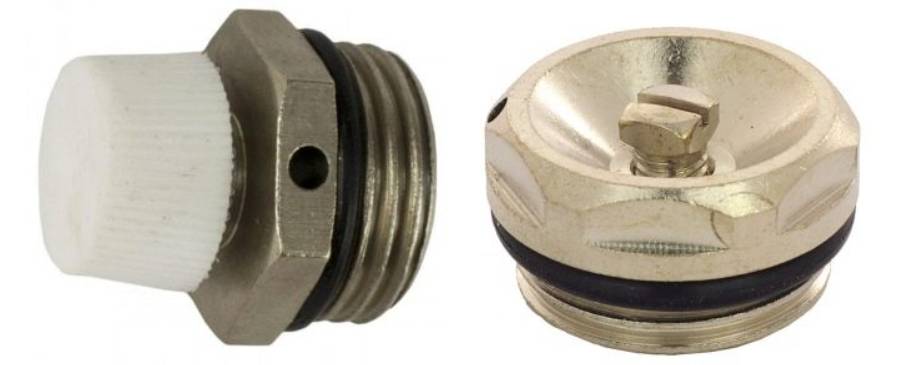

Разнообразие кранов

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

  1. Корпус металлический.
  2. Шток с резьбой и проходными канавками.
  3. Колпак с каналом для выхода воздуха.
  4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

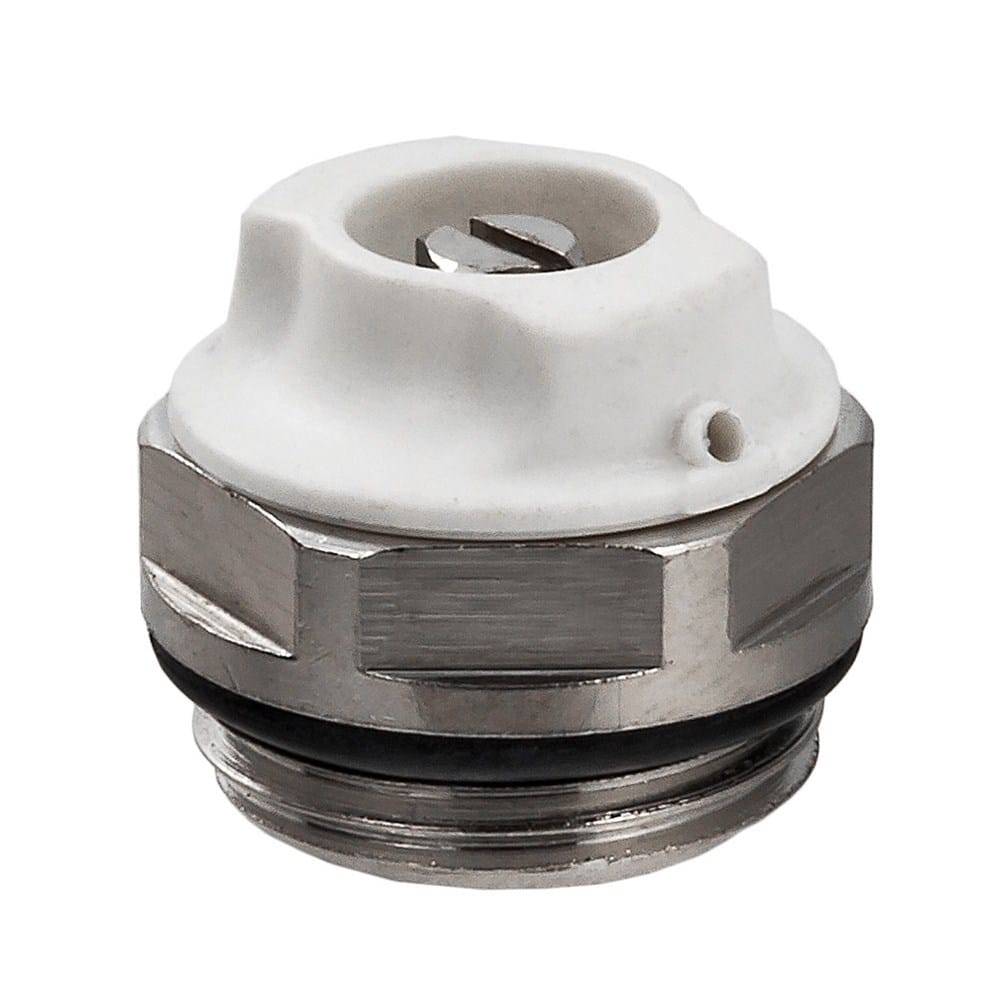

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

В отопительных системах с верхней разводкой механический КМ используют редко

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».

Правила обслуживания

Бесперебойная работа спускного клапана возможна только при соблюдении правил его эксплуатации:

  1. Для спуска воздуха открывают кран. Если выход воздуха через несколько минут не прекращается, значит, в системе есть дополнительный подсос. Для проверки герметичности возьмите тонкий лист бумаги и поводите около всех стыков. В местах подсоса лист притянется к стыку.
  2. В случае загрязнения выпускного канала его прочистку проводят тонкой иглой или проволокой.
  3. При редком использовании кран подвергается коррозии и перестает работать. Чтобы исправить ситуацию, обработайте кран составом WD-40. В профилактических целях после завершения сезона резьбу стоит обрабатывать силиконовой смазкой.
  4. Кран не подлежит ремонту, и при поломке подлежит замене. Демонтаж необходимо производить с применением вспомогательного разводного ключа для фиксации пробки радиатора. В противном случае можно повредить сам радиатор.

При использовании ионного котла с замкнутой системой циркуляции теплоносителя кран прослужит недолго. В теплоноситель для такой системы добавляют соляной раствор, чтобы обеспечить разгон ионов в котле. При стравливании воздуха внутри клапана будут откладываться соли, что приведет к поломке. Для ионных котлов предусмотрены устройства, обладающие стойкостью к воздействию солей.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

  1. полностью отсоединить радиатор от отопительного контура;
  2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
  3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
  4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
  5. закрепить радиатор на прежнем месте;
  6. подсоединить подающую и обратную магистраль;
  7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Установка на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

  1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
  2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
  3. в свободный патрубок тройника установить кран Маевского;
  4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Автоматический

Сам по себе кран Маевского не может автоматически выводить воздух, это устройство исключительно для ручного отвода газов. Однако с этим же принципом разрабатываются и выпускаются автоматические воздухоотводчики, чей принцип действия схож с краном Маевского, и они большую часть работы проделывают самостоятельно.

Автоматический воздухоотводчик RVC

В автоматическом воздушном клапане имеется небольшая камера, ориентированная строго вертикально, для накопления воздуха. Внутри камеры имеется поплавок, соединенный жесткой связью с игольчатым клапаном, расположенным в верхней части устройства. Как только уровень воздушного слоя превысит допустимый предел, кратковременно открывается клапан и стравливается воздух. Так как при этом поднимается и поплавок, то клапан быстро возвращается в свое седло и не дает вытекать теплоносителю.

Автоматический газоотвод – обязательный элемент в автономной закрытой системе отопления. В ходе неизбежного процесса коррозии, выделении пузырьков воздуха из воды или в ходе реакции алюминия с водой, если между ними есть прямой контакт, накапливаются газовые карманы, способные перекрыть путь теплоносителю, или стать причиной превышения допустимого давления. Отвод воздуха решает эти проблемы притом без участия жильцов.

На что обратить внимание при выборе крана

Выбор воздухоотводчика зависит от системы отопления, в которую его будут монтировать, материала труб и батарей, свободного доступа к месту установки и других нюансов установки и дальнейшей эксплуатации.

В домах с централизованным отоплением лучше использовать ручной кран Маевского или кран с предохранителем, поскольку в таких тепловых сетях случаются гидроудары. Автоматический же лучше использовать в частном доме с индивидуальной отопительной системой. В многоквартирном доме с центральным отоплением автоматический кран будет засоряться из-за загрязненности теплоносителя.
Если в помещении установлены чугунные батареи, их лучше оснастить ручным краном

Отопительному контуру из металлопластиковых или полипропиленовых труб подходит кран с встроенным предохранителем, так как они могут не выдержать гидроудара.
В труднодоступных местах: нишах, углублениях – устанавливают автоматический кран или ручной, оснащенный встроенным вентилем.
В помещениях, где могут находиться дети, напротив, устанавливать кран с легко открывающимся вентилем не стоит.
Диаметр внешней резьбы крана нужно подбирать в соответствии с диаметром отверстия, в которое он будет устанавливаться
Существует всего три типа по этому параметру: 1, 0,5 и 0,25 дюйма, такие же размеры отверстий под кран предусмотрены в стандартных радиаторах.
При покупке клапана Маевского важно обратить внимание на материал, из которого он изготовлен. Дольше всего прослужит конструкция с латунным корпусом, так как этот материал устойчив к коррозии.
Уплотнитель на кране

Правила эксплуатации крана Маевского

  • При загрязнении выпускного канала необходимо провести его прочистку при помощи иглы или прочной тонкой проволоки.
  • Во время стравливания воздуха вместе с кислородом из крана могут высвободиться горючие газы. Поэтому вблизи недопустимо
  • Если воздух не перестает выходить из спускного отверстия продолжительное время, стоит проверить тепловой контур на герметичность. Для этого нужно взять тонкий лист бумаги и поводить им около стыков системы. В местах подсоса воздуха лист будет притягиваться к батарее.
  • Вентиль крана перестает поворачиваться из-за коррозии металла, если его редко используют. Чтобы это исправить, достаточно обработать смазкой WD-40. Для профилактики подобной ситуации после завершения отопительного сезона резьбу вентиля можно обработать силиконовой смазкой.
  • Замену крана Маевского необходимо производить с применением вспомогательного разводного ключа для фиксации пробки радиатора, чтобы случайно не свернуть ее. В противном случае можно повредить батарею.

Порядок использования клапана

Спуск воздуха при обнаружении пробки производят следующим образом:

  1. Под батарею в месте расположения крана ставят пустую емкость. Также может понадобиться сухая тряпка.
  2. Запорный винт поворачивают против часовой стрелки на 90-180 градусов. После этого с характерным шипящим звуком из батареи начнет выходить воздух.
  3. Когда из крана потечет вода, после стабилизации ее напора и затягивают винт в обратную сторону. Равномерность вытекания воды означает, что в трубах не осталось воздуха, мешающего нормальной циркуляции теплоносителя.

Разновидности автоматических воздухоотводчиков

Автоматические воздухоотводчики изготавливают нескольких видов: прямые, угловые и радиаторные.

Прямой автоматический воздухоотводчик и отсекающий клапан

Сначала вкручивают отсекающий клапан. Он отсечет воду в системе в случае, если надо поменять воздухоотводчик или если тот выйдет из строя. На рисунке виден пластмассовый флажок, на который давит при закручивании воздухоотводчик. Флажок отжимает пружину обратного клапана, тем самым соединяя автоматический воздухоотводчик с системой отопления.

Шаровой кран часто используют вместо отсекающего клапана. Он более надежен, так как в нем нет пластмассовых частей и нет обратного клапана, который в грязной воде может не сработать.

Угловой автоматический воздухоотводчик имеет такую же конструкцию, как и прямой, с той разницей, что присоединительный ниппель у него находится под углом 90 градусов к вертикали. Он устанавливается в заглушку радиатора отопления.

Радиаторный воздухоотводчик вкручивается вместо заглушки в батарею отопления.

Радиаторный воздухоотводчик

Все воздухоотводчики устанавливают колпачком вверх, так как поплавок работает только в вертикальном положении.

Есть производства, где автоматические краны Маевского необходимы. Там, где приходится выпускать воздух на большой высоте, в неудобных местах. Например, на стояках большой высоты. Над различными котлами: отопления, бойлерами.

Цены на краны Маевского небольшие. Механические стоят недорого. От 24 рублей. Автоматические немного дороже: от двухсот рублей.

Принцип работы кранов Маевского

Кран Маевского – это народное название сантехнического прибора, который согласно госстандарту называется игольчатый радиаторный воздушный клапан и причислен к категории запорных кранов.

Кран Маевского имеет несколько вариантов конструкций, благодаря чему можно выбрать максимально подходящий вариант в плане удобстве, учитывая место установки. Классическая модель крана Маевского состоит из двух частей:

  • корпуса;
  • винта в вид конуса.

Обе части прижаты друг к другу очень плотно благодаря калибровке, так, в закрытом виде конструкция способна хорошо удерживать носитель тепла. В боковой части корпуса устройства имеется специальное отверстие для стравливания воздуха.

В качестве материала для изготовления крана Маевского чаще всего используется латунь. Такой сплав имеет максимальную степень устойчивости к коррозии, чем обеспечивает ему длительный срок эксплуатации. Разные конструкции крана Маевского открываются по-разному:

  • при помощи спецключа ICMA;
  • отвертки;
  • вручную.

Принцип работы данного устройства такой:

  • кранами Маевского в вертикальной системе отопления на основе нижней трубы подачи воды и верхней нитки отвода носителя тепла оснащаются все приборы верхнего этажа. Их подбирают по диаметру и вкручивают в верхние радиаторные футорки;
  • если отопительная система горизонтальная, то краны Маевского должны быть установлены на каждой батарее. Для полотенцесушителя при боковом подключении нужно поставить тройник. Его монтируют вертикально так, чтобы отверстие имело направление от стены;
  • устанавливать краны Маевского на конвекторы или радиаторы нужно тогда, если в отопительной системе есть участки, которые находятся ниже верхней оси его подключения.

В обязательном порядке процедуру развоздушивания следует проводить сразу же после установки отопительной системы, поскольку даже в начале работы воздушные пробки начинают появляться в радиаторах. Такую процедуру следует проводить после окончания лета после включения системы отопления. Если этого не сделать, то дополнительные проблемы могут случаться вследствие подсасывания воздуха в систему из-за того, что в теплоносителе остались эти пузырьки.

Воздух скапливается по причине выделения водорода при коррозии металла, из которого сделаны элементы коммуникации. Например, радиаторы из алюминия, если не имеют специального покрытия, постоянно могут выделать водород в теплоноситель, создавая скопление воздуха.

Сфера использования

Сфера использования кранов Маевского это, прежде всего, многоквартирные дома с горизонтальной разводкой. Такие системы особенно подвержены завоздушниванию, а кран Маевского это отличное решение проблемы.

Однако, в современности устройство получило достаточно широкое распространение, поэтому ни одна современная система не обходится без таких клапанов. Это позволяет избежать достаточно широкого ряда проблем. Для того, чтобы выдавить пробку через кран Маевского нет необходимости спускать систему или терпеть большие потоки воды при попытке спустить воду из радиатора через обычный кран.

Частные дома так же оснащают кранами Маевского. В особенности это актуально, в системах с насосом, где трубы были смонтированы неправильно. Как можно неправильно смонтировать трубы? Не позаботиться об уклоне. В итоге воздух не сможет найти выход в расширительный бак, а это чревато гидравлическим ударом системы. В общем и целом можно сказать, что ради спокойствия монтажников, сантехников и владельцев квартир, кран Маевского стараются предусмотреть на каждом радиаторе. Даже при реставрации советских систем отопления, на чугунные радиаторы, куда вроде бы как установка воздухосборника не предполагалась, вкручивают такие устройства.

Кран Маевского под отвертку

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.

Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Технология монтажа

Для установки воздухоотводного крана всегда выбирается верхняя точка радиатора. Причем расположенная в стороне напротив той, с которой поступает теплоноситель. Именно там скапливается воздух.

Необходимо учитывать тип отопительной системы. При вертикальной системе краны Маевского устанавливаются на радиаторы верхнего этажа, а также на элементы отопительной системы, подведенные к стояку ниже верхней оси подключения.

Если же в доме горизонтальная система, то воздухоотводными кранами снабжаются абсолютно все приборы отопления.

Технология установки теплых полов, как правило, не требует установки устройства, стравливающего воздух. Но иногда и здесь краны Маевского бывают нужны. Тогда они монтируются в самой верхней точке системы теплого пола.

Ход установки

Чтобы смонтировать воздухоотводное устройство, нужно выбрав кран с подходящим диаметром и, предварительно спустив воду из системы, вкрутить его на место заглушки в боковой пробке радиатора.

В старых чугунных радиаторах нет отверстия в заглушке. В этом случае требуется ее доработка. В заглушке с помощью электрической дрели со сверлом по металлу на 9 мм просверливается отверстие. В него нарезается резьба. После этого в заглушку вкручивается кран.

Место соединения уплотняется прокладкой (резиновой или силиконовой) и, при желании, льняной обмоткой.

Важно: при установке крана Маевского желательно слегка направить вниз выпускное отверстие крана. В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз

В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз.

Порядок действий

Итак, если обнаружилось что радиатор недостаточно прогревается, необходимо спустить с него воздух. Ниже — подробная последовательность действий:

  • убрать из близлежащего пространства лишние вещи, чтобы их не намочить;
  • приготовить емкость и тряпку для сбора воды (вода может разбрызгиваться в стороны);
  • подставив емкость под спускное отверстие, повернуть отверткой или ключом кран против часовой стрелки, пока не появится шипящий звук;
  • дождаться пока из крана выйдет весь воздух и потечет вода;
  • когда вода начнет литься ровной струей, перекрыть кран, поворачивая запорный винт в обратную сторону.

В том случае, если воздух спущен, а батарея по-прежнему холодная — можно предположить, что она засорилась. Тогда не обойтись без вызова мастера.

Если работу отопительной системы обеспечивает циркуляционный насос, то перед стравливанием воздуха его следует отключить. В ином случае, движущаяся вода повторно захватит воздух, и в радиаторах вновь образуются его скопления.

Внимание! Спуская воздух, ни в коем случае нельзя курить или еще каким-то образом использовать огонь. Это может вызвать возгорание газа, выходящего из радиатора вместе с воздухом.

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах

При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах. При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается.

Виды и устройство крана Маевского, подробнее смотрите на видео:

Как стравливать воздух в радиаторах с помощью крана Маевского посмотрите на видео:

Особенности эксплуатации кранов

При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.

Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.

Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.

WD-40 поможет открыть кран, который долго не эксплуатировался

Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.

Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.
