Коптильня своими руками: теория, различные конструкции (холодные и горячие), чертежи, принципы копчения

Рекомендации по уходу

Если вы хотите готовить в коптильне качественное мясо, то чистка и уход за коптильней необходим. Перед каждым использованием чистите поверхности (решетки, крюки), которые соприкасались с продуктами. Удаляйте комочки жира, чтобы они не загорелись и не испортили мясо. Грязный дым портит вкус готового продукта.

Скопление большого количества черной сажи и золы на стенках коптильной камеры содержит креозот. Он придает мясу горький вкус. Поэтому просто протирайте стенки коптильной камеры после каждого приготовления. Легче это делать пока коптильня еще горячая. Это предотвратит появление креозота.

Научиться строить коптильню совсем не сложно. Это интересный проект, который под силу выполнить самостоятельно. Не бойтесь, пробуйте, и у вас все получится.

Как сделать коптильню своими руками с мангалом?

Довольно необычным решением является организация коптильни с мангалом. Для этого потребуется приобрести мангал или собрать его самостоятельно, а также найти старую металлическую бочку. Чаще всего такую конструкцию делают переносной, поэтому ее необходимо оснастить съемными ножками. Все соединения выполняются достаточно просто – с помощью обычных болтов.

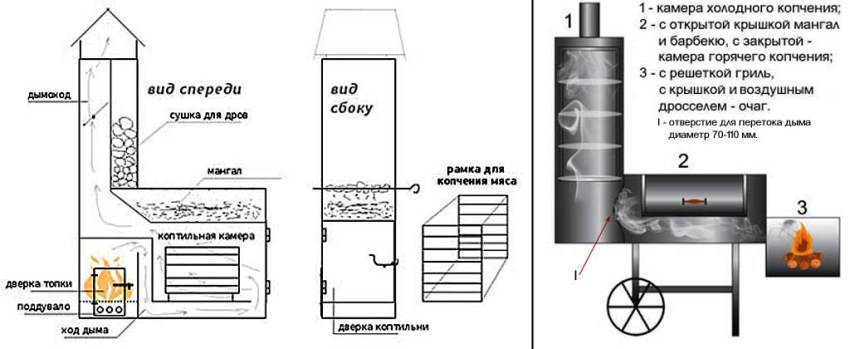

Схема коптильни-мангала своими руками

Существует еще один вариант – изготовление своими руками мангала-коптильни из кирпича. Но такой агрегат довольно сложно собрать самостоятельно. Он требует организации фундамента и определенных строительных навыков.

Важно заранее изготовить все отдельные элементы такого устройства. Среди них можно отметить следующие: крышку, дверцу, решетку или держатели, а также поддон (для жира)

Самая простая технология изготовления коптильни-мангала покажется несложной даже для тех, кто не имеет никаких строительных навыков. Если у вас есть старый газовый баллон, то из него также можно сделать мангал-коптильню своими руками. Из газового баллона получается не менее эффективный агрегат.

В первую очередь необходимо вырезать в бочке дверцу. Для этого используется болгарка. Затем полученная створка фиксируется в соответствующем месте на петли. На следующем этапе резервуар требуется расположить поверх мангала и зафиксировать его, чтобы исключить возможность движения. Перед началом работы следует изучить чертежи коптилен. Своими руками сделать агрегат такого типа очень просто, однако необходимо понимать суть процесса.

Далее устанавливается решетка или держатели для продуктов. Их фиксируют в верхней части бочки с помощью металлических уголков. На дно бочки засыпается топливо (щепа). Таким образом, можно без труда за минимальный промежуток времени изготовить собственную коптилку.

Для изготовления качественного мангала-коптильни, нужно подобрать листы металла, толщиной не более 2 мм

В настоящее время существует множество вариантов самостоятельного изготовления коптильных камер. Выбор конструкции зависит от того, какими инструментами и материалами вы располагаете. Работу по сборке данного агрегата рекомендуется выполнять, следуя инструкции. Перед началом изготовления обязательно изучите видео- и фотоматериалы на эту тему.

Дополнительные приспособления

Процесс холодного копчения занимает – в зависимости от подготовки продуктов и размеров кусков – от 8 часов до 7…12 дней. При этом необходимо постоянно поддерживать единую температуру дыма и, соответственно, контролировать горение щепы или работу дымогенератора. Для этого применяют терморегуляторы. Их монтируют на фасаде коптильной камеры так, чтобы металлический штырь, воспринимающий температуру, находился внутри герметично закрытого пространства.

В промышленных изделия термометр, как правило, уже вмонтирован в крышку или стенку, в самодельных изделиях его приходится устанавливать самостоятельно.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

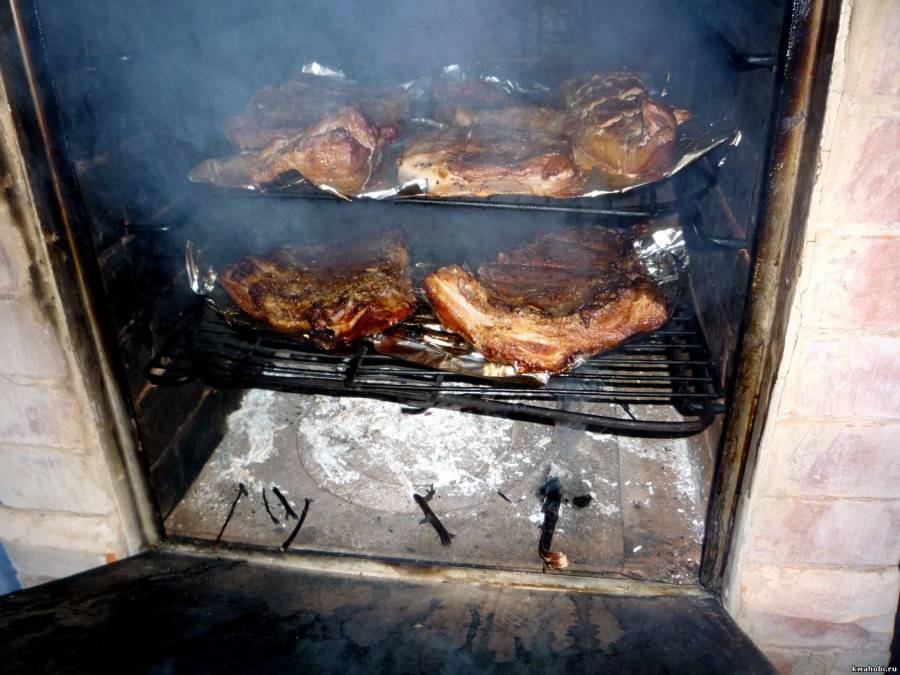

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

  • В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
  • В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

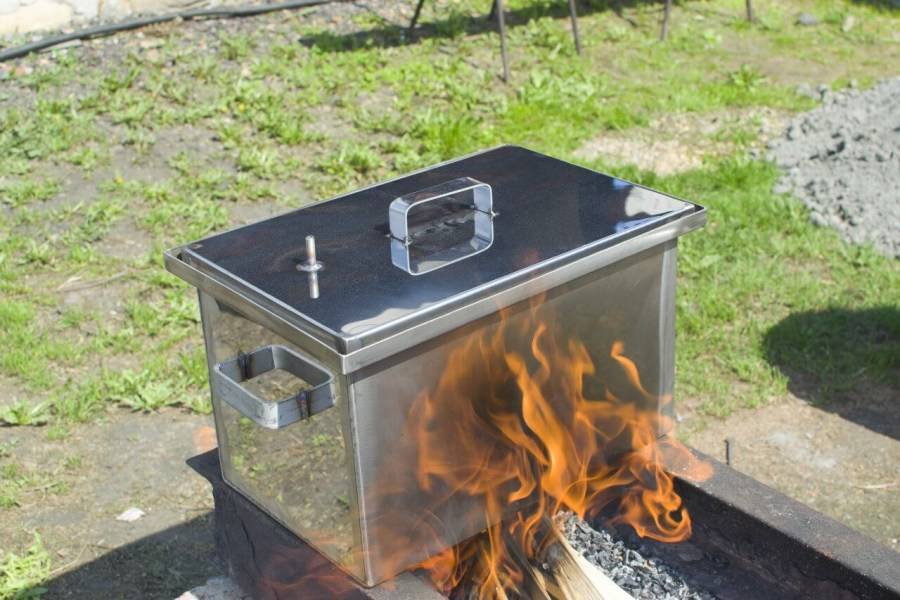

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

  • крышка на 10 мм больше и имеет загнутые края;
  • к верхней части корпуса приварен уголок 15х15мм;
  • в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Дымогенераторы для копчения своими руками

Дымогенераторы для коптилен могут быть на естественной тяге или с наддувом, а также:

  • открытыми;
  • или закрытыми;
  • а еще полуоткрытыми (жаровни).

В открытых конструкциях тепло, которое требуется для термического разложения коптильного материала, образуется за счет тления этого же самого материала. То есть коптильный материал является еще и топливом.

В закрытых дымогенераторах нагрев коптящегося материала происходит за счет иного источника, находящегося в коптильной камере (но только через перегородку из металла). При этом воздух в камеру наддувается или же подсасывается.

Если дымогенератор с наддувом, то наладить дым можно легко. Плюс такое устройство обеспечивает коптильне компактность.

Практика

Для того, чтобы собрать полностью коптильню из холодильника, понадобится буквально час времени, минимальное количество дополнительных материалов и самые простые инструменты, которые есть в каждом доме. Для того, чтобы сборка не отняла много времени, стоит заранее подготовить все, что может понадобиться во время монтажа устройства.

Из материалов для создания самодельной коптильни понадобится непосредственно корпус холодильника, а также металлическая труба, которая будет использоваться для создания дымохода (достаточно длины четыре метра), кирпич или старая электрическая плитка для топки. Из инструментов могут потребоваться дрель, резак по металлу, лопата, сварочный аппарат, горелка, наждачная бумага.

Для обустройства коптильного шкафа необходимо выполнить следующие действия.

  • Сделать отверстия для решеток, на которые будут выкладываться подготовленные заранее продукты.
  • На потолок коптильного шкафа крепятся крючки, изготовленные из нержавейки. С их помощью будет удобно коптить продукты в подвешенном состоянии.
  • В потолке дополнительно делается вентиляционное отверстие, которое будет использоваться во время разжигания щепы.
  • В днище конструкции делается отверстие такого же размера, как и диаметр используемой для дымохода трубы.

Предлагаем ознакомиться Отошла, отклеилась резинка на двери холодильника

Чтобы коптильня имела привлекательный внешний вид, стоит удалить все ржавые пятна или потеки с помощью наждачной бумаги, металлической щетки и специальных чистящих препаратов.

Трубу дымохода нужно приварить с помощью сварочного аппарата. Непосредственно под вентиляционным отверстием стоит установить вентилятор со средней мощностью. На самое дно коптильного шкафа ставится емкость, в которую будет капать жир во время обработки продуктов.

Особенно важно это в холодное время года. Чтобы можно было наблюдать за процессом копчения и при этом за каждым разом не открывать дверцу, одна из стенок холодильника оборудуется огнеупорным стеклом. В коптильне холодного копчения из холодильника, топка будет находиться отдельно от коптильного шкафа

Для обустройства костра можно использовать несколько разных вариантов

В коптильне холодного копчения из холодильника, топка будет находиться отдельно от коптильного шкафа. Для обустройства костра можно использовать несколько разных вариантов.

  • Ненужная емкость из толстого железа. Ее необходимо зарыть в землю таким образом, чтобы она находилась немного ниже уровня коптильни. За счет этого дым будет постепенно подниматься вверх в коптильный шкаф, а не рассеиваться в разные стороны.
  • Огнеупорные кирпичи. Ими выкладываются стенки ямы так, чтобы осталось место для костра.
  • Оцинкованный железный лист. Он кладется на дно ямы и на нем можно разжигать костер.

Каждый из вариантов одинаково хорош, поэтому неважно, какой метод обустройства топки будет выбрано. Главным моментом есть то, что нужно правильно сделать дымоход, чтобы дым остывал до нужной температуры прежде, чем попасть непосредственно в коптильню

Дымоход

Для того, чтобы сделать дымоотвод, в потолке коптильного шкафа делается отверстие с таким же диаметром, как и используемая труба. В само отверстие вставляется вентилятор и затем с помощью сварочного аппарата приваривается непосредственно сама труба. Не обязательно брать трубу слишком большого диаметра, ведь тогда будет выходить очень много дыма, а процесс копчения затянется еще дольше.

Коптильня из холодильника не будет эффективной, если в ней не будет никаких дополнительных приспособлений. Важную роль играют качественные металлические решетки или крючки, на которые раскладываются заранее подготовленные к копчению продукты.

Предлагаем ознакомиться Сделать светодиодную подсветку для рассады своими руками

Решетки и крючки

Затем старые решетки, которые использовались в комплекте с холодильником, необходимо обжечь горелкой. Это позволит полностью удалить всю краску и ржавчину. Дополнительно решетки зачищаются с помощью железной щетки. С сделанные заранее отверстия устанавливаются пазы. На них будут крепиться сетки из металла, шампуры для приготовления домашних копченостей.

Если говорить о крючках, то их стоит прикрепить к верхней стенке коптильного шкафа. С их помощью будет очень удобно коптить рыбу или достаточно большие куски мяса.

Ставить их нужно примерно на том уровне, где будут располагаться обрабатываемые продукты.

https://youtube.com/watch?v=_cbNR42Uumg

Чем хороша собственная коптильня?

Во-первых, тем, что в любое время без особых затрат можно сделать оригинальное, вкусное блюдо. Но это не единственная причина, чтобы решиться на операцию «Коптильня своими руками». К преимуществам самостоятельного создания такого устройства можно отнести еще несколько выгод.

  1. Экономия. Цена покупных моделей способна заставить не только погрузиться в уныние, но и потерять аппетит. Даже самые простейшие модели коптильни обойдутся довольно дорого.
  2. Простота операции. Такая работа, если все материалы и инструменты есть под рукой, в некоторых случаях занимает не больше часа. День — максимум, который может потребоваться на создание коптильни.
  3. Легкость использования, обслуживания. Несмотря не простоту конструкций, они выполняют работу качественно, поэтому никакие дополнительные действия не нужны. Ухаживать за ними тоже нетрудно.

Самое привлекательное качество самодельных коптилен — их бесплатность, если все необходимое у хозяев в «закромах» уже есть. К тому же сделать можно не одну конструкцию, а сразу несколько, на все случаи жизни и на любую компанию.

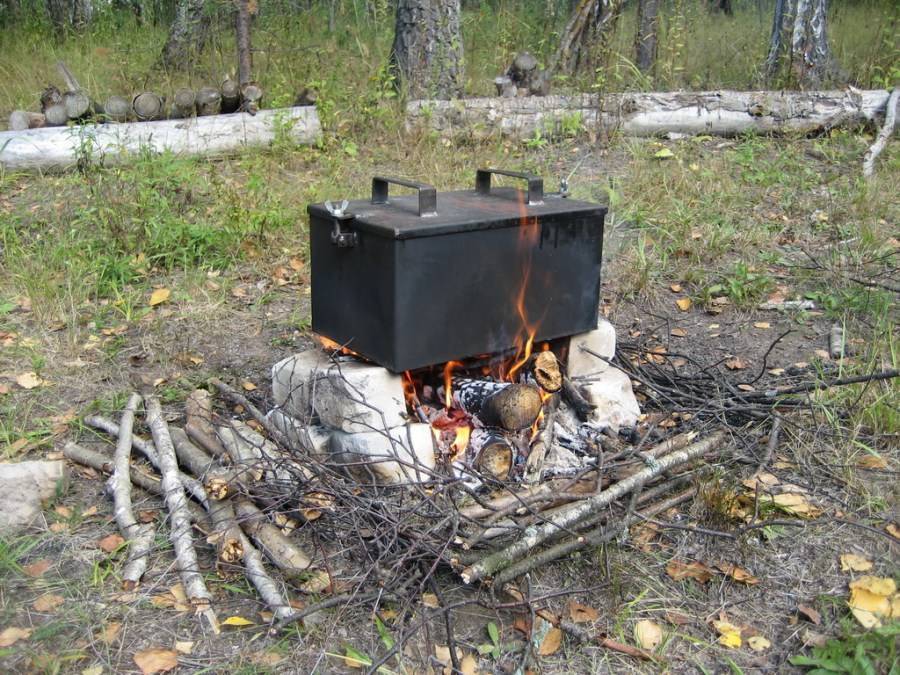

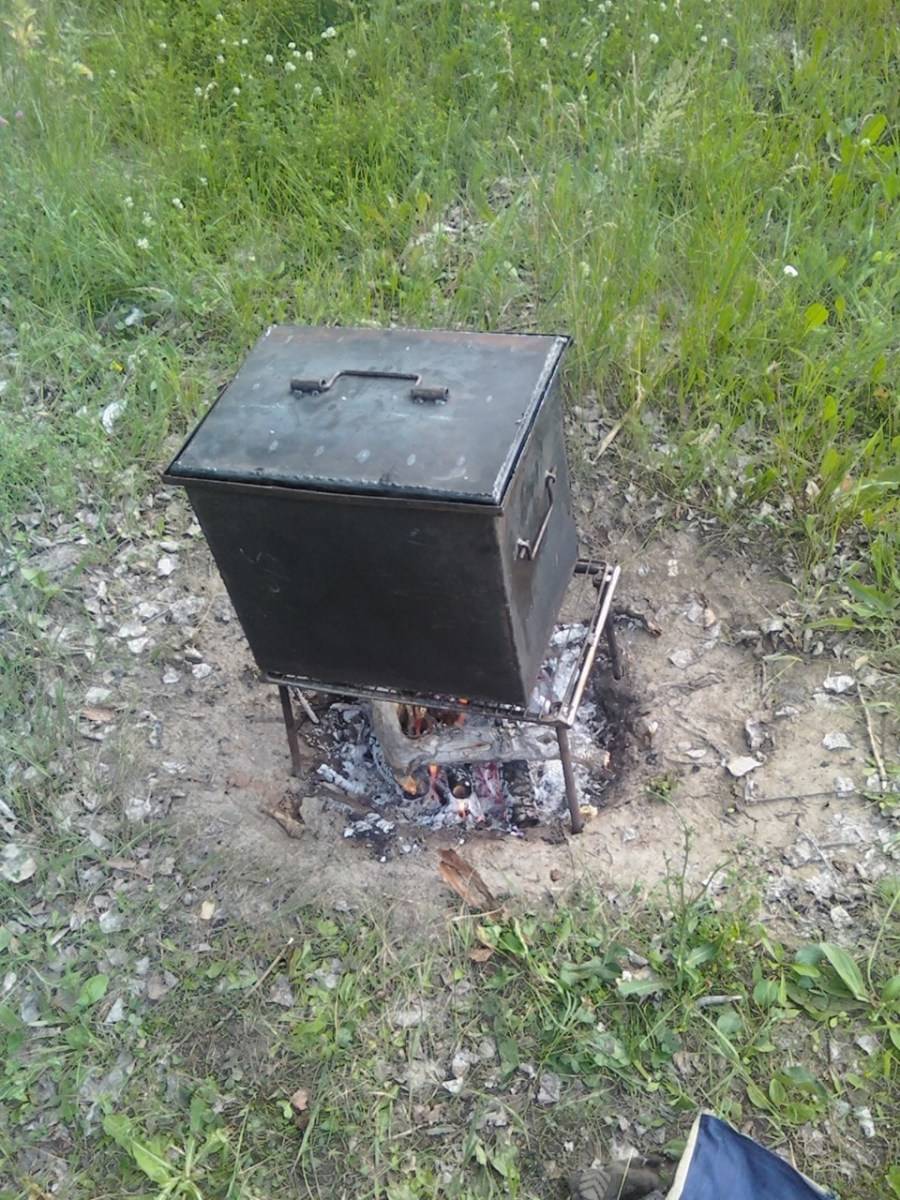

Как сделать походную коптильню для рыбы своими руками

Переносную конструкцию делают из металлического листа толщиной 0,3-0,5 см. Коптильня для рыбы состоит из короба, крышки, решетки и поддона. Инструкция изготовления:

  1. Размеры короба: 25 см ширина, 45 см длина и 20 см высота. Поддон размещаю на высоте от днища 5-7 см. Решетку устанавливают на 10 см выше поддона. Из металлического листа вырезают детали по чертежу.
    Все элементы соединяют при помощи сварочного аппарата
  2. К торцам и крышке приделывают ручки.

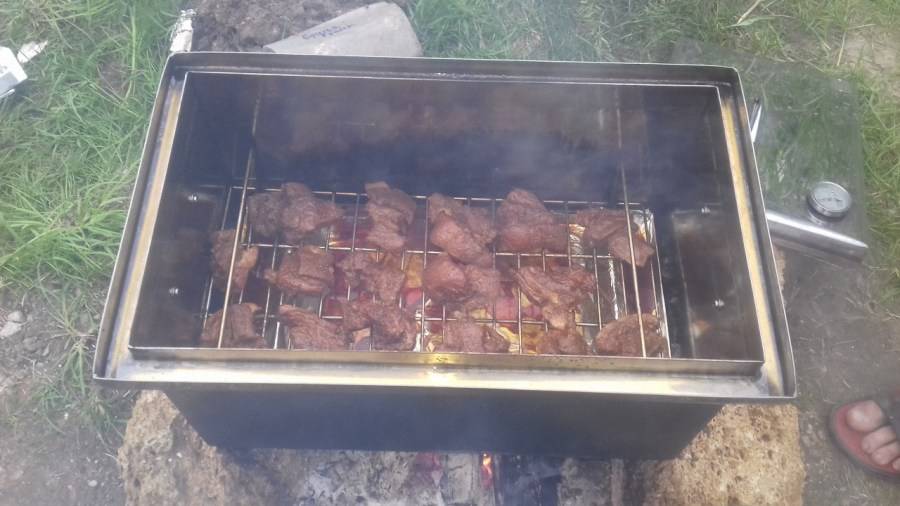

    При желании на крышку монтируют термометр, чтобы удобно было регулировать температуру внутри камеры
  3. На крышке проделывают отверстие для отвода лишнего дыма. К нему крепят трубку.
    По периметру приваривают металлический уголок, в получившийся желоб наливают воду для лучшего смыкания крышки

Такой коптильней можно пользоваться как на природе, так и в квартире. Благодаря гидрозатвору крышка прилегает очень плотно и не позволяет сочиться дыму.

«Два в одном»

Когда простейшие варианты коптилен испробованы, можно переходить к усовершенствованным. Например, использовать в качестве материалов для коптильни кирпичи или нержавеющую сталь. Любителям дачи можно посоветовать вариант «два в одном»: устройство, совмещающее и коптильню, и мангал. Хотя изготовление такого «гибрида» отнимет много сил, они окупятся сторицей: такое устройство долговечно и очень практично, поэтому заняться им, безусловно, стоит.

Итак, коптильня своими руками из кирпичей и стали. На первом этапе нужно с учетом пожаробезопасности выбрать на участке место под коптильню. Для комфорта можно протянуть сюда воду и отвести канализацию. После этого следует заняться эскизом будущей коптильни и обязательно расчертить на бумаге схему укладки каждого ряда кирпичей.

Затем необходимо расчистить и распланировать место для будущей коптильни, а также заложить фундамент.

Рассматриваемая нами коптильня – капитальное строение, поэтому для него потребуется вырыть котлован, установить там деревянную опалубку и обшить ее рубероидом. На следующем этапе нужно уложить слой бутового камня (подойдет и бетон, правда, потребуется его армирование), засыпать его щебнем и залить раствором.

На то, чтобы первый слой хорошо просох, потребуются примерно сутки, после этого можно приступать к следующему.

Стоит отметить, что количество слоев будет пропорционально тому, насколько велика конструкция и сколько она весит.

Закончив последний слой, необходимо проверить его уровнем, сделать гидроизоляцию, а также дать ему полностью высохнуть. Скорее всего, на это уйдет несколько дней.

Кладку лучше всего делать из красного печного кирпича. Выложив первый ряд без раствора, можно сделать разметку и определиться с тем, где устанавливать решетки.

В работе лучше использовать песчано-цементный раствор, предварительно добавив в него известь. При замешивании нужно ориентироваться на консистенцию густой сметаны.

Начинать класть кирпич стоит с углов, которые необходимо будет усилить проволокой, а второй и последующий ряды укладывать в разбежку. Не стоит забывать о том, что горизонтальность выложенных рядов необходимо постоянно контролировать.

Для устройства топки нужно выбрать жаростойкий металл (например, чугун). Перед установкой жаровни необходимо позаботиться о закреплении уголков и арматуры между стенками печи.

Удобство этого варианта заключается в том, что, разместив объемы друг над другом, можно получить устройство для горячего копчения. А удалив переносной очаг на небольшое расстояние и соединив его с камерой при помощи дымохода, можно получить устройство холодного копчения.

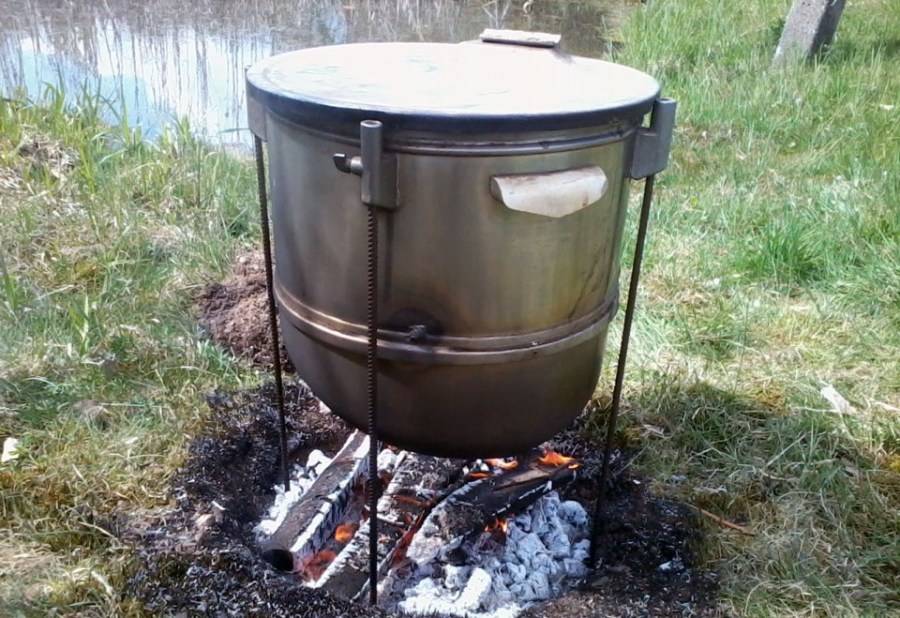

Как сделать простейшую коптильню для рыбы из ведра своими руками

Чтобы правильно сделать простейшую коптильню для рыбы, пользуются инструкцией. Для конструкции пригодится ведро или выварка емкостью 20 л. Порядок работ:

  1. Отступив от верхнего края 10 см, крепят решетку. Ее изготавливают из металлического прутка сечением 0,3-0,5 см.
    На дно устилают ореховую шелуху или щепу из ольхи и других фруктовых деревьев
  2. Отступают от днища 10 см и устанавливают подходящую по диаметру старую сковороду для скапливания жира.
    Чтобы сковорода стояла более устойчиво, из двух отрезков профиля делают крестообразную перегородку и укладывают на опилки


Конструкцию устанавливают на открытый огонь, т. к. крышка прилегает негерметично, применять коптильню можно только на улице

Особенности конструкции

Устройство для копчения из кирпича может быть любой модели и функциональности, но все они состоят из одинаковых элементов:

  • топка, в которой происходит процесс горения;
  • колосник, на который кладутся дрова;
  • коптильная камера;
  • решётки или крюки для продуктов;
  • дымоход, отводящий дым из топки и обеспечивающий в ней тягу.

В зависимости от конструкции к этим узлам добавляются подставки для шампуров, решётка барбекю, подставка для котла и другие элементы.

Если есть желание построить коптильню из кирпича своими руками, то необходимо учесть следующие факторы:

  • Производительность. Зависит от числа членов семьи. Самые простые модели имеют коптильную камеру 1х1х1,5м.
  • Место установки. Такая постройка должна располагаться на расстоянии от других зданий и деревьев.
  • Необходимая функциональность холодное или горячее копчение, гриль, духовка или сушильная камера. При подготовке продуктов рядом с коптилкой необходимо предусмотреть подвод воды и место для разделочного стола.

Конструкция коптильни

Изготовление коптильни своими руками

Для этого используются любые подручные средства. Медицинские биксы, решетки, деревянные бочки, ведра и кастрюли. Если правильно понять принцип работы коптильни – изготовление не составит труда и может применяться абсолютно любая утварь.

Помимо применения подручных средств возможно использовать металл в пластинах, но придётся применять инструмент для нарезки и обработки. Чертежи коптильни сделать не сложно, при том, что в интернете множество различных видов коптилен и можно адаптировать один из чертежей под свои размеры.

Имеется несколько положительных факторов, которые сильно влияют на выбор домашней коптильни сделанной своими руками. Например, конструкция может быть абсолютно любой, иметь несколько уровней, быть переносной или стационарной.

Затраты на изготовление своими руками минимальные и не требуют особых вложений, поэтому многие отдают предпочтение изготовить коптильню самостоятельно.

Для малого бизнеса или для редкого использования достаточно малых размеров. А вот для большой загрузки мяса потребуется использование большой, стационарной коптильни, которая может быть выполнена из нескольких металлических листов или кирпичей.

Многие задаются вопросом: «какую щепу брать для копчения?». Самый лучший выбор – это щепа из кустарников и лиственных деревьев. Например, ольха, яблоня, дуб, груша, можжевельник и вишня. Это самые популярные виды, которые часто используются для копчения и их довольно просто приобрести в любых количествах.

Важно обращать внимание на размеры щепы, самая крупная должна быть не больше 10 сантиметров. Больший размер щепы будет труднее обуглить, это займёт больше времени и соответственно увеличит время приготовления

КГК из бочки

Здесь базисом является бочка из металла. Топочный отсек коптилки горячего копчения из бочки можно сосредоточить внутри неё. В итоге он займёт почти треть бочки. Это основная зона для отсека копчения. Эти отделы требуется разделить. Для этого можно применить металлический лист. Его максимальная плотность – 4 мм. Задействуйте сварочную технику. Он таким методом присоединяется к стенкам данной бочки своими руками. В итоге из листа получится дно задуманного агрегата.

Чтобы организовать топку в этом днище, нужно здесь устроить отверстия. Через них станет проникать требующийся воздух. А ещё это способы вывода золы.

В нижней стороне бочки обустройте дверку топки. Её резку можно провести и из стенки. Задавать ей слишком серьёзные параметры не нужно. Подходящие значения таковы: 20 х 30 см. К ней привариваются ручки. Они же – задвижки. Ещё следует присоединить петли.

А днище камеры – это место для дымовой трубы. Для неё нужно устроить специальное отверстие. Длина трубы не должна быть внушительной. Лишняя тяга в топочном отсеке не приносит весомой пользы.

Дальнейшие действия проходят, как в работе над первым вариантом аппарата. Нужно обустроить поддон, поставить решётку или расположить крючки для продукции. Ещё необходима крышка. В неё должно быть отверстие дымоотводной трубы.

Более рациональное применение объёма бочки связано с расположением топки. Эту составляющую можно сделать прямо под бочкой. Здесь используется термоустойчивый кирпич. Также делаются отверстия. В них осуществятся: закладка опилок и вывод излишнего дыма.

Бочка ставится на поверхность созданной топки. Освобождается некоторое пространство. В нём можно устроить несколько решёток.

В работе у вас могут возникнуть сложности с определением нужных показателей копчения. Чтобы их избежать, на стенку можно монтировать механический измеритель температуры с выносным индикатором. Особенно эта мера помогает новичкам в коптильном деле.

Проверка температуры может происходить и без этого прибора. Здесь работает довольно простой метод: на поверхность аппарата брызгается немного воды. Если процесс идёт без проблем, её шипения не будет.

Кирпичные коптильни для разных типов копчения

Конструкция кирпичной коптилки зависит от предполагаемой температуры обработки продуктов. Любую из этих установок можно построить самостоятельно.

Коптильня из кирпича горячего копчения

В этих сооружениях топка находится прямо под коптильной камерой. Простейший вариант установки представляет из себя кирпичную коробку с дверцей. Сверху она накрыта листом металла. В стенках находятся направляющие или крепления для установки решёток с продуктами и поддона для сбора жира.

При копчении на дно камеры ставится кастрюля или сковородка с тлеющими углями, на которые насыпаются влажные опилки и щепа. Они нагреваются, выделяется дым и поступает к продуктам.

В более сложных сооружениях топка отделена от камеры и располагается под ней. Огонь нагревает дно коптилки с насыпанными опилками, а дым от сгорания дров выходит через отдельный дымоход.

Коптилка горячего копчения своими руками

Схема коптильни из кирпича горячего копчения

Коптильня холодного копчения из кирпича

Печь для холодного копчения своими руками

  • в стенке кирпичной коробки с дверцей проделывается отверстие, через которое подключается дымоход и дымогенератор с эжектором;
  • топка строится отдельно и соединяется с камерой горизонтальным кирпичным каналом;
  • коптильная камера строится над выходным отверстием дымохода.

Коптильные установки с дымоходом в земле строятся вверху на склоне холма или оврага:

  1. внизу на расстоянии 10м строится топка с колосниками и поддувалом размером 50х50х50см;
  2. в земле прокапывается канава 15х15см, один из концов которой примыкает к дымоходу топки, а второй находится под коптилкой;
  3. сверху канава накрывается листами металла, шифером или досками, оставляя незакрытым верхний конец на расстоянии 15см;
  4. при горении дров в топке дым проходит по канаве, остывая при этом, и попадает в камеру к продуктам.

Коптилка холодного копчения

Схема коптильни холодного копчения из кирпича

Коптильная камера для малого производства

Коптильные установки, предназначенные для малого бизнеса, отличаются от аппаратов индивидуального использования более высокой производительностью, работой в автоматическом и полуавтоматическом режиме и возможностью осуществлять разные виды копчения.

Производители выпускают подобные устройства, рассчитанные на 100 кг продукции или любое другое количество продуктов, по требованию заказчика.

Промышленные коптильные камеры

Такие устройства производятся в различной комплектации, с разными характеристиками и производительностью и могут готовить до 10 т копчёностей в сутки. Загрузка и выгрузка осуществляется полностью автоматически либо вручную.

В мини-коптильнях во время работы регулируются температура, влажность и другие параметры. Эти установки способны готовить мясо, рыбу и другие продукты в различных режимах, с дымом и без него:

  • варка;
  • сушка;
  • обжаривание;
  • запекание;
  • разные виды копчения.

Изготавливаются эти аппараты из пищевой нержавеющей стали и устанавливаются на приусадебных участках и небольших фермерских хозяйствах, а готовая продукция реализуется в ближайших магазинах или среди постоянных клиентов.

Термокамера для копчения

Термокамера — это специализированное устройство, предназначенное для определённого вида сырья и способа приготовления. Камеры предназначены для термической обработки небольших партий продукции.

Для повышения качества продукуции в ней имеется большое количество датчиков, регуляторов и дополнительных механизмов — ТЭНов, вентиляторов и других.

Обдув тёплым воздухом и дымом ускоряет процесс приготовления и позволяет вести его в автоматическом режиме. На следующей схеме показано направление движения воздуха в термокамере:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
